TOYOTA PROACE 2016 Betriebsanleitungen (in German)

31
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

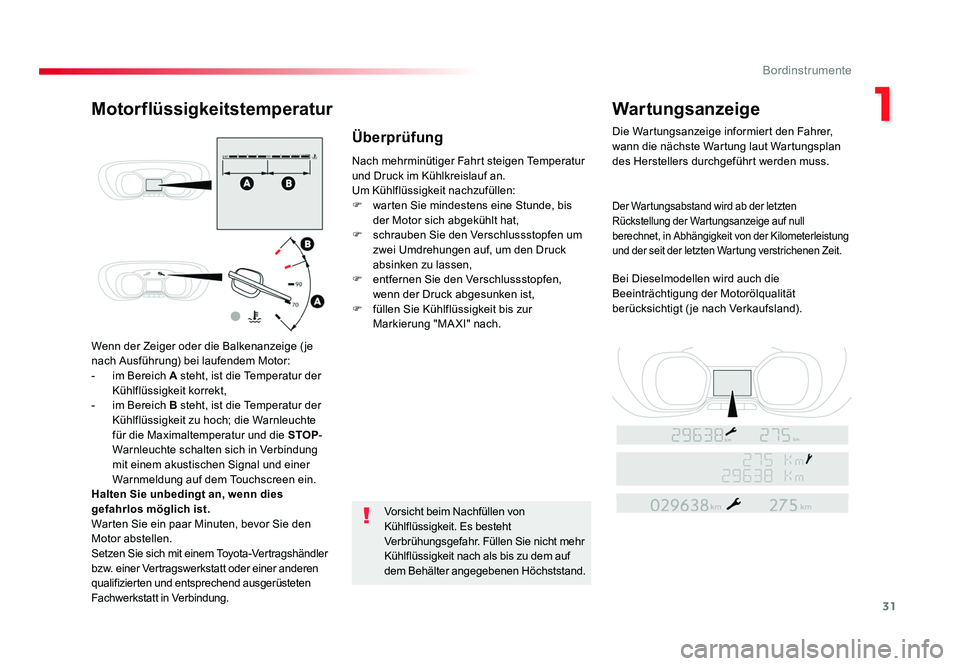

Wenn der Zeiger oder die Balkenanzeige ( je
nach Ausführung) bei laufendem Motor:
- im Bereich A steht, ist die Temperatur der
Kühlflüssigkeit korrekt,
- im Bereich B steht, ist die Temperatur der
Kühlflüssigkeit zu hoch; die Warnleuchte
für die Maximaltemperatur und die STOP-
Warnleuchte schalten sich in Verbindung
mit einem akustischen Signal und einer
Warnmeldung auf dem Touchscreen ein.
Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist.
Warten Sie ein paar Minuten, bevor Sie den
Motor abstellen.
Setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung. Nach mehrminütiger Fahrt steigen Temperatur
und Druck im Kühlkreislauf an.
Um Kühlflüssigkeit nachzufüllen:
F warten Sie mindestens eine Stunde, bis
der Motor sich abgekühlt hat,
F schrauben Sie den Verschlussstopfen um zwei Umdrehungen auf, um den Druck
absinken zu lassen,
F entfernen Sie den Verschlussstopfen, wenn der Druck abgesunken ist,
F füllen Sie Kühlflüssigkeit bis zur Markierung "MA XI" nach.
Vorsicht beim Nachfüllen von
Kühlflüssigkeit. Es besteht
Verbrühungsgefahr. Füllen Sie nicht mehr
Kühlflüssigkeit nach als bis zu dem auf
dem Behälter angegebenen Höchststand.
Motorflüssigkeitstemperatur Wartungsanzeige
Die Wartungsanzeige informiert den Fahrer,
wann die nächste Wartung laut Wartungsplan
des Herstellers durchgeführt werden muss.
Der Wartungsabstand wird ab der letzten
Rückstellung der Wartungsanzeige auf null
berechnet, in Abhängigkeit von der Kilometerleistung
und der seit der letzten Wartung verstrichenen Zeit.
Bei Dieselmodellen wird auch die
Beeinträchtigung der Motorölqualität
berücksichtigt ( je nach Verkaufsland).
Überprüfung
Proace_de.indb 3122/07/2016 14:42

32
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

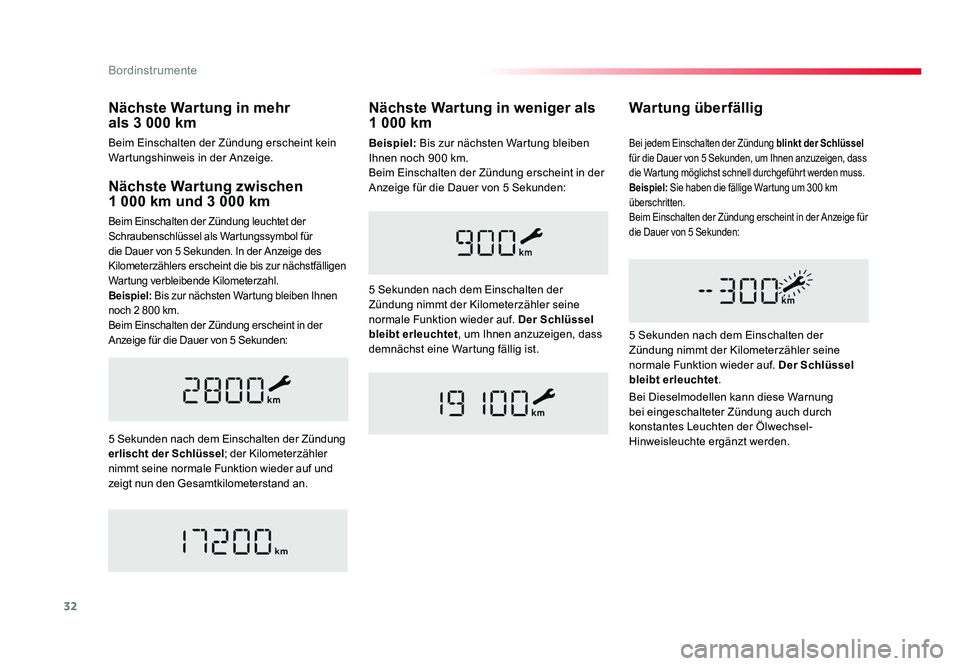

Nächste Wartung zwischen
1 000 km und 3 000 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als Wartungssymbol für
die Dauer von 5 Sekunden. In der Anzeige des
Kilometerzählers erscheint die bis zur nächstfälligen
Wartung verbleibende Kilometerzahl.
Beispiel: Bis zur nächsten Wartung bleiben Ihnen
noch 2 800 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der Zündung
erlischt der Schlüssel ; der Kilometerzähler
nimmt seine normale Funktion wieder auf und
zeigt nun den Gesamtkilometerstand an.
Wartung überfällig
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt erleuchtet .
Bei jedem Einschalten der Zündung blinkt der Schlüssel
für die Dauer von 5 Sekunden, um Ihnen anzuzeigen, dass
die Wartung möglichst schnell durchgeführt werden muss.
Beispiel: Sie haben die fällige Wartung um 300 km
überschritten.
Beim Einschalten der Zündung erscheint in der Anzeige für
die Dauer von 5 Sekunden:
Nächste Wartung in weniger als
1 000 km
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt erleuchtet , um Ihnen anzuzeigen, dass
demnächst eine Wartung fällig ist.
Bei Dieselmodellen kann diese Warnung
bei eingeschalteter Zündung auch durch
konstantes Leuchten der Ölwechsel-
Hinweisleuchte ergänzt werden.
Nächste Wartung in mehr
als 3 000 km
Beim Einschalten der Zündung erscheint kein
Wartungshinweis in der Anzeige. Beispiel:
Bis zur nächsten Wartung bleiben
Ihnen noch 900 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
Proace_de.indb 3222/07/2016 14:42

33
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

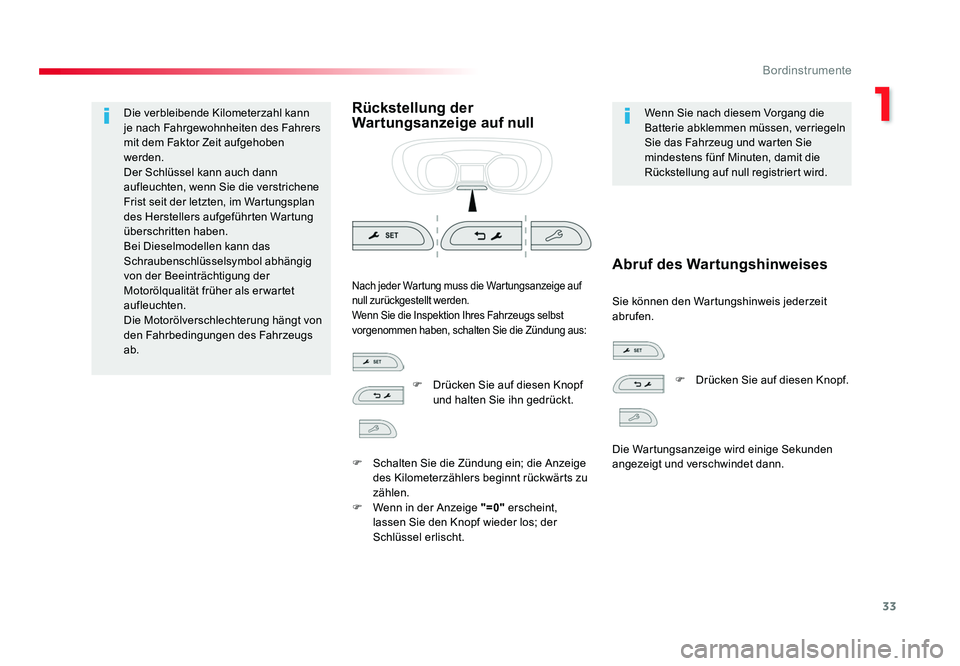

Die verbleibende Kilometerzahl kann
je nach Fahrgewohnheiten des Fahrers
mit dem Faktor Zeit aufgehoben
werden.
Der Schlüssel kann auch dann
aufleuchten, wenn Sie die verstrichene
Frist seit der letzten, im Wartungsplan
des Herstellers aufgeführten Wartung
überschritten haben.
Bei Dieselmodellen kann das
Schraubenschlüsselsymbol abhängig
von der Beeinträchtigung der
Motorölqualität früher als er wartet
aufleuchten.
Die Motorölverschlechterung hängt von
den Fahrbedingungen des Fahrzeugs
ab.Rückstellung der
Wartungsanzeige auf nullWenn Sie nach diesem Vorgang die
Batterie abklemmen müssen, verriegeln
Sie das Fahrzeug und warten Sie
mindestens fünf Minuten, damit die
Rückstellung auf null registriert wird.
Sie können den Wartungshinweis jederzeit
abrufen.
Nach jeder Wartung muss die Wartungsanzeige auf
null zurückgestellt werden.
Wenn Sie die Inspektion Ihres Fahrzeugs selbst
vorgenommen haben, schalten Sie die Zündung aus:
Abruf des Wartungshinweises
F Drücken Sie auf diesen Knopf und halten Sie ihn gedrückt.
F Schalten Sie die Zündung ein; die Anzeige des Kilometerzählers beginnt rückwärts zu
zählen.
F Wenn in der Anzeige "=0" erscheint,
lassen Sie den Knopf wieder los; der
Schlüssel erlischt. F Drücken Sie auf diesen Knopf.
Die Wartungsanzeige wird einige Sekunden
angezeigt und verschwindet dann.
Proace_de.indb 3322/07/2016 14:42

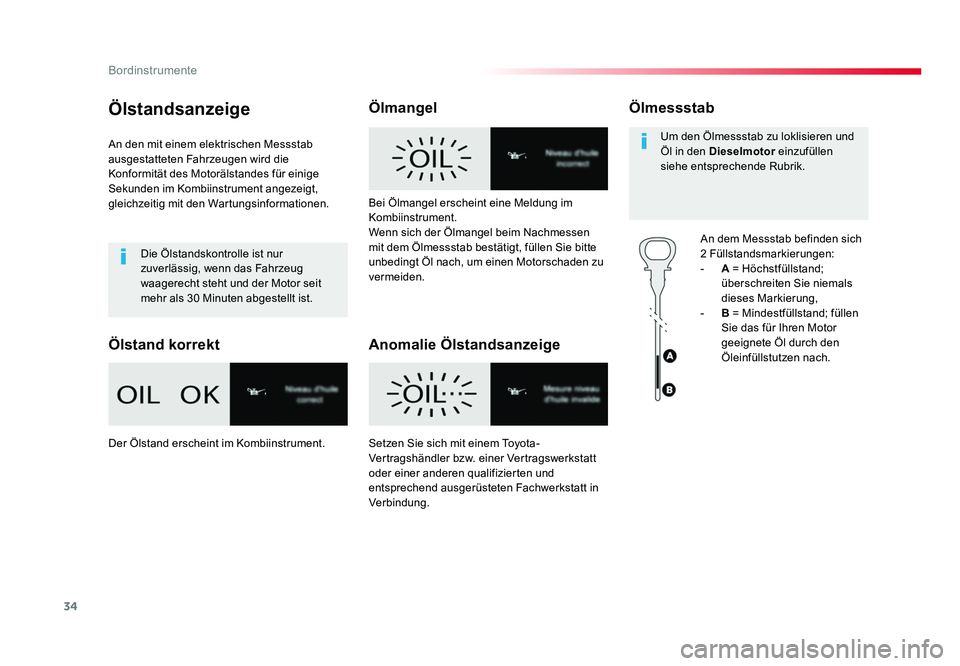

34
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Ölstandsanzeige
An den mit einem elektrischen Messstab
ausgestatteten Fahrzeugen wird die
Konformität des Motorälstandes für einige
Sekunden im Kombiinstrument angezeigt,
gleichzeitig mit den Wartungsinformationen.Die Ölstandskontrolle ist nur
zuverlässig, wenn das Fahrzeug
waagerecht steht und der Motor seit
mehr als 30 Minuten abgestellt ist.
Ölstand korrekt Ölmangel
Anomalie ÖlstandsanzeigeÖlmessstab
An dem Messstab befinden sich
2 Füllstandsmarkierungen:
-
A = Höchstfüllstand;
überschreiten Sie niemals
dieses Markierung,
- B = Mindestfüllstand; füllen
Sie das für Ihren Motor
geeignete Öl durch den
Öleinfüllstutzen nach.
Um den Ölmessstab zu loklisieren und
Öl in den Dieselmotor
einzufüllen
siehe entsprechende Rubrik.
Bei Ölmangel erscheint eine Meldung im
Kombiinstrument.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Der Ölstand erscheint im Kombiinstrument. Setzen Sie sich mit einem Toyota- Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
Proace_de.indb 3422/07/2016 14:42

35
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

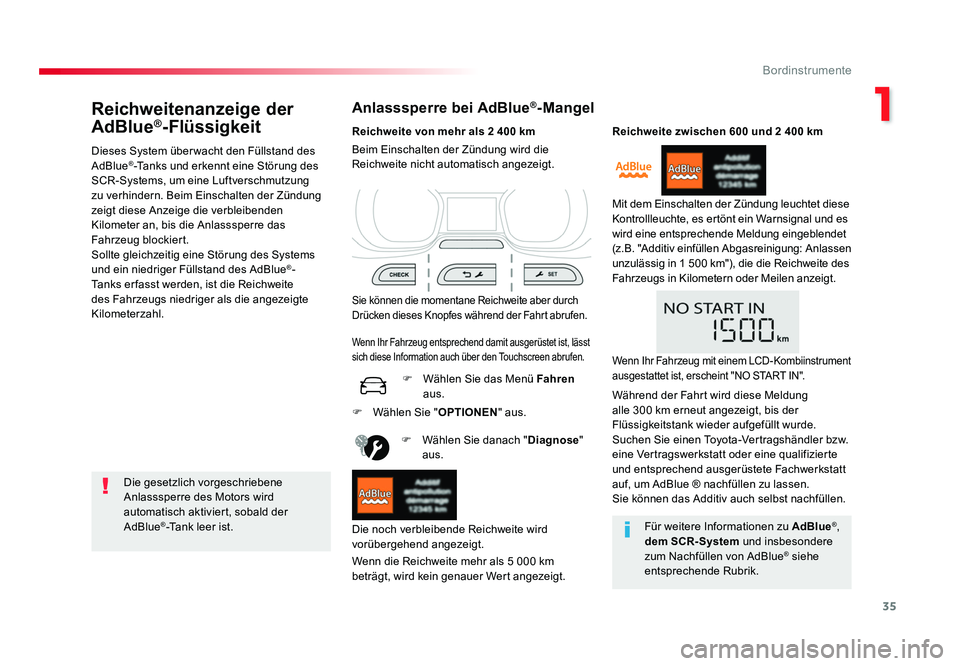

Reichweitenanzeige der
AdBlue®-Flüssigkeit
Dieses System über wacht den Füllstand des
AdBlue®-Tanks und erkennt eine Störung des
SCR-Systems, um eine Luftverschmutzung
zu verhindern. Beim Einschalten der Zündung
zeigt diese Anzeige die verbleibenden
Kilometer an, bis die Anlasssperre das
Fahrzeug blockiert.
Sollte gleichzeitig eine Störung des Systems
und ein niedriger Füllstand des AdBlue
®-
Tanks er fasst werden, ist die Reichweite
des Fahrzeugs niedriger als die angezeigte
Kilometerzahl.
Anlasssperre bei AdBlue®-Mangel
Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird
automatisch aktiviert, sobald der
AdBlue
®-Tank leer ist. Reichweite von mehr als 2 400 km
Sie können die momentane Reichweite aber durch
Drücken dieses Knopfes während der Fahrt abrufen.
F Wählen Sie danach "
Diagnose"
aus.
Wenn die Reichweite mehr als 5 000 km
beträgt, wird kein genauer Wert angezeigt. Beim Einschalten der Zündung wird die
Reichweite nicht automatisch angezeigt.
Die noch verbleibende Reichweite wird
vorübergehend angezeigt.
Wenn Ihr Fahrzeug entsprechend damit ausgerüstet ist, lässt
sich diese Information auch über den Touchscreen abrufen.
F Wählen Sie das Menü Fahren
aus. Reichweite
zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet diese
Kontrollleuchte, es ertönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B. "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 1 500 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
F Wählen Sie " OPTIONEN" aus.
Für weitere Informationen zu AdBlue
®,
dem SCR-System und insbesondere
zum Nachfüllen von AdBlue
® siehe
entsprechende Rubrik.
Wenn Ihr Fahrzeug mit einem LCD-Kombiinstrument
ausgestattet ist, erscheint "NO START IN".
Während der Fahrt wird diese Meldung
alle 300 km erneut angezeigt, bis der
Flüssigkeitstank wieder aufgefüllt wurde.
Suchen Sie einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine qualifizierte
und entsprechend ausgerüstete Fachwerkstatt
auf, um AdBlue ® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Proace_de.indb 3522/07/2016 14:42

36
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

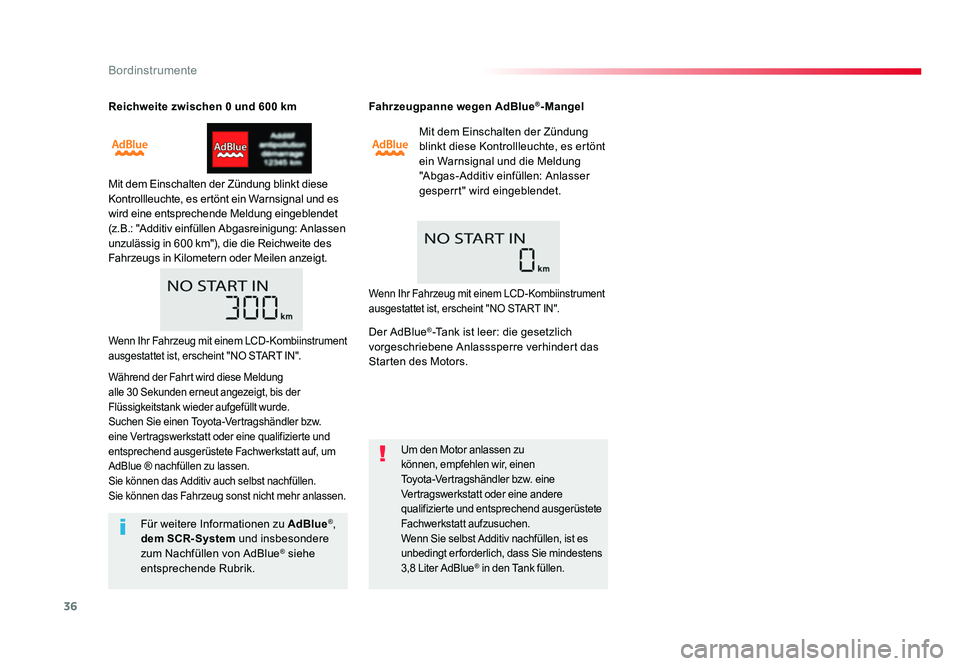

Reichweite zwischen 0 und 600 km
Mit dem Einschalten der Zündung blinkt diese
Kontrollleuchte, es ertönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B.: "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 600 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt. Fahrzeugpanne wegen AdBlue®-Mangel
Mit dem Einschalten der Zündung
blinkt diese Kontrollleuchte, es ertönt
ein Warnsignal und die Meldung
"Abgas-Additiv einfüllen: Anlasser
gesperrt" wird eingeblendet.
Um den Motor anlassen zu
können, empfehlen wir, einen
Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt aufzusuchen.
Wenn Sie selbst Additiv nachfüllen, ist es
unbedingt er forderlich, dass Sie mindestens
3,8 Liter AdBlue
® in den Tank füllen.
Für weitere Informationen zu AdBlue®,
dem SCR-System und insbesondere
zum Nachfüllen von AdBlue
® siehe
entsprechende Rubrik.
Wenn Ihr Fahrzeug mit einem LCD-Kombiinstrument
ausgestattet ist, erscheint "NO START IN".
Wenn Ihr Fahrzeug mit einem LCD-Kombiinstrument
ausgestattet ist, erscheint "NO START IN".
Während der Fahrt wird diese Meldung
alle 30 Sekunden erneut angezeigt, bis der
Flüssigkeitstank wieder aufgefüllt wurde.
Suchen Sie einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine qualifizierte und
entsprechend ausgerüstete Fachwerkstatt auf, um
AdBlue ® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Sie können das Fahrzeug sonst nicht mehr anlassen.
Der AdBlue®-Tank ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
Starten des Motors.
Proace_de.indb 3622/07/2016 14:42

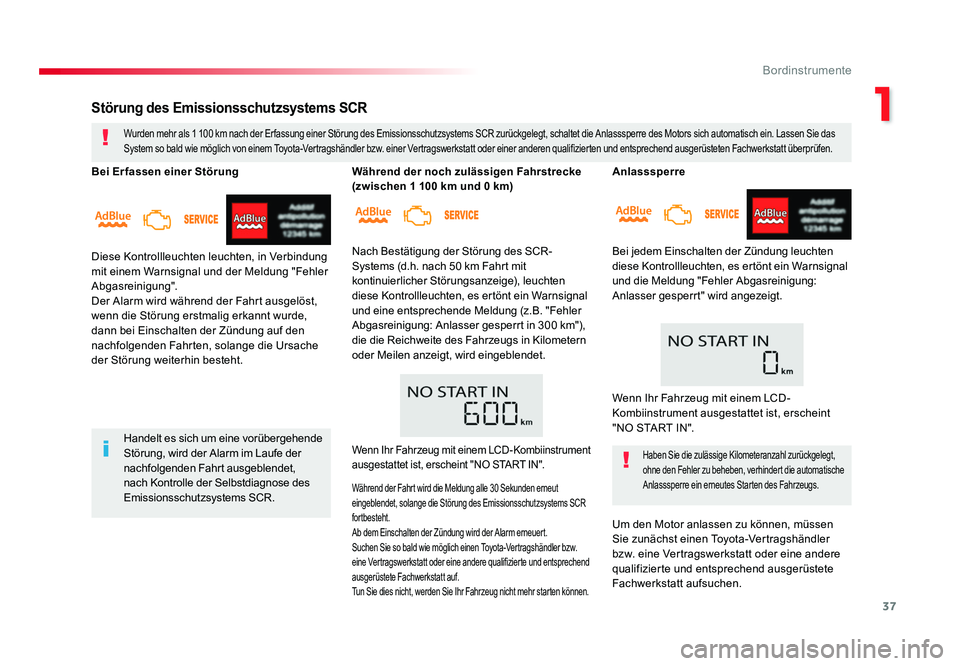

37
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Anlasssperre
Bei jedem Einschalten der Zündung leuchten
diese Kontrollleuchten, es ertönt ein Warnsignal
und die Meldung "Fehler Abgasreinigung:
Anlasser gesperrt" wird angezeigt.
Haben Sie die zulässige Kilometeranzahl zurückgelegt,
ohne den Fehler zu beheben, verhindert die automatische
Anlasssperre ein erneutes Starten des Fahrzeugs.
Um den Motor anlassen zu können, müssen
Sie zunächst einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt aufsuchen.
Störung des Emissionsschutzsystems SCR
Wurden mehr als 1 100 km nach der Er fassung einer Störung des Emissionsschutzsystems SCR zurückgelegt, schaltet die Anlasssperre des Motors sich automatisch ein. Lassen Sie das
System so bald wie möglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR.
Bei Er fassen einer Störung
Diese Kontrollleuchten leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahrt ausgelöst,
wenn die Störung erstmalig erkannt wurde,
dann bei Einschalten der Zündung auf den
nachfolgenden Fahrten, solange die Ursache
der Störung weiterhin besteht.
Während der noch zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)
Nach Bestätigung der Störung des SCR-
Systems (d.h. nach 50 km Fahrt mit
kontinuierlicher Störungsanzeige), leuchten
diese Kontrollleuchten, es ertönt ein Warnsignal
und eine entsprechende Meldung (z.B. "Fehler
Abgasreinigung: Anlasser gesperrt in 300 km"),
die die Reichweite des Fahrzeugs in Kilometern
oder Meilen anzeigt, wird eingeblendet.Wenn Ihr Fahrzeug mit einem LCD-Kombiinstrument
ausgestattet ist, erscheint "NO START IN".
Während der Fahrt wird die Meldung alle 30 Sekunden erneut
eingeblendet, solange die Störung des Emissionsschutzsystems SCR
fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm erneuert.
Suchen Sie so bald wie möglich einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt auf.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht mehr starten können.
Wenn Ihr Fahrzeug mit einem LCD-
Kombiinstrument ausgestattet ist, erscheint
"NO START IN".
Proace_de.indb 3722/07/2016 14:42

38
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

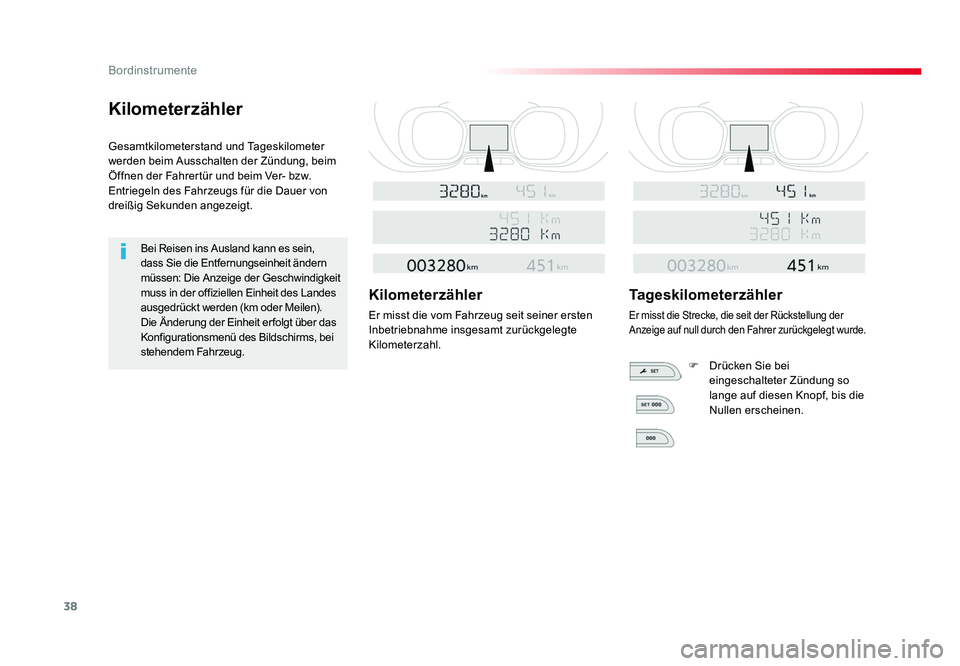

Kilometerzähler
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung, beim
Öffnen der Fahrertür und beim Ver- bzw.
Entriegeln des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.Bei Reisen ins Ausland kann es sein,
dass Sie die Entfernungseinheit ändern
müssen: Die Anzeige der Geschwindigkeit
muss in der offiziellen Einheit des Landes
ausgedrückt werden (km oder Meilen).
Die Änderung der Einheit er folgt über das
Konfigurationsmenü des Bildschirms, bei
stehendem Fahrzeug.
Kilometerzähler
Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung der
Anzeige auf null durch den Fahrer zurückgelegt wurde.
F Drücken Sie bei eingeschalteter Zündung so
lange auf diesen Knopf, bis die
Nullen erscheinen.
Proace_de.indb 3822/07/2016 14:42

39
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

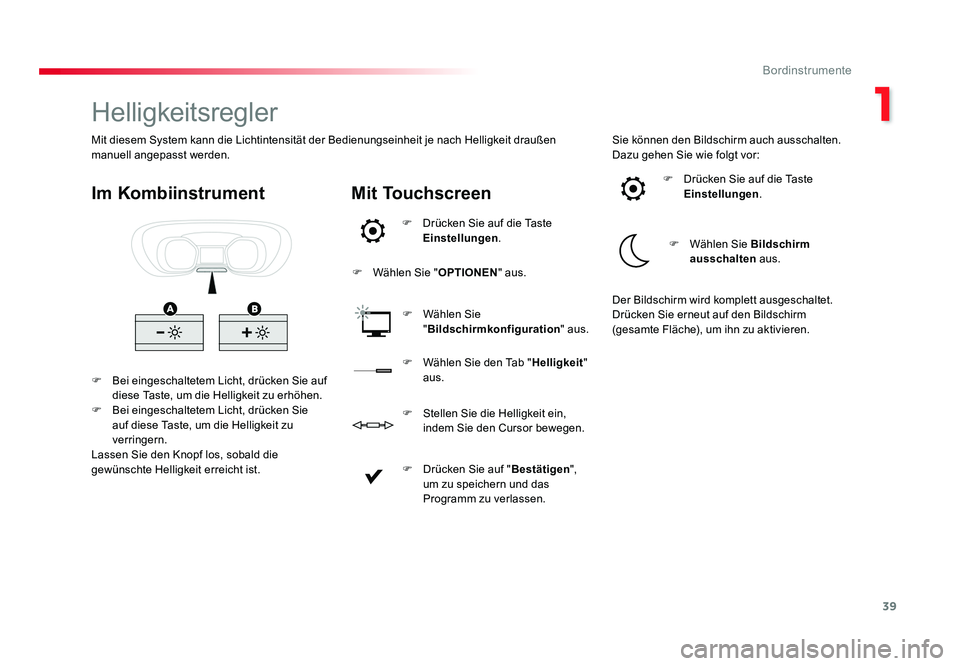

Helligkeitsregler
F Bei eingeschaltetem Licht, drücken Sie auf diese Taste, um die Helligkeit zu erhöhen.
F Bei eingeschaltetem Licht, drücken Sie auf diese Taste, um die Helligkeit zu
verringern.
Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Im Kombiinstrument Mit Touchscreen
F Drücken Sie auf die Taste
Einstellungen .
F Wählen Sie " OPTIONEN" aus.
F Wählen Sie "Bildschirmkonfiguration " aus.Sie können den Bildschirm auch ausschalten.
Dazu gehen Sie wie folgt vor:
F Wählen Sie den Tab " Helligkeit"
aus. F Drücken Sie auf die Taste
Einstellungen .
F Wählen Sie Bildschirm
ausschalten aus.
F Drücken Sie auf " Bestätigen",
um zu speichern und das
Programm zu verlassen.
F Stellen Sie die Helligkeit ein,
indem Sie den Cursor bewegen. Der Bildschirm wird komplett ausgeschaltet.
Drücken Sie erneut auf den Bildschirm
(gesamte Fläche), um ihn zu aktivieren.
Mit diesem System kann die Lichtintensität der Bedienungseinheit je nach Helligkeit draußen
manuell angepasst werden.
Proace_de.indb 3922/07/2016 14:42

40
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

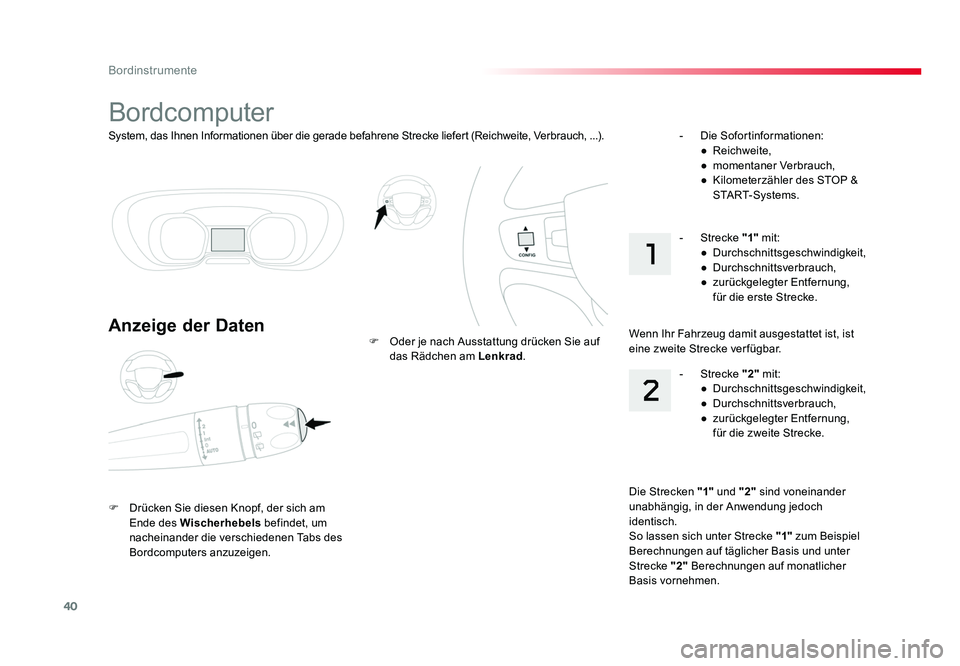

System, das Ihnen Informationen über die gerade befahrene Strecke liefert (Reichweite, Verbrauch, ...).
Bordcomputer
Anzeige der Daten
F Drücken Sie diesen Knopf, der sich am
Ende des Wischerhebels befindet, um
nacheinander die verschiedenen Tabs des
Bordcomputers anzuzeigen. F Oder je nach Ausstattung drücken Sie auf
das Rädchen am Lenkrad. -
Die Sofortinformationen:
● Reichweite,
● momentaner Verbrauch,
● Kilometerzähler des STOP & START-Systems.
Die Strecken "1" und "2" sind voneinander
unabhängig, in der Anwendung jedoch
identisch.
So lassen sich unter Strecke "1" zum Beispiel
Berechnungen auf täglicher Basis und unter
Strecke "2" Berechnungen auf monatlicher
Basis vornehmen. -
Strecke "2" mit:
● Durchschnittsgeschwindigkeit,
● Durchschnittsverbrauch,
● zurückgelegter Entfernung,
für die zweite Strecke.
-
Strecke "1" mit:
● Durchschnittsgeschwindigkeit,
● Durchschnittsverbrauch,
● zurückgelegter Entfernung,
für die erste Strecke.
Wenn Ihr Fahrzeug damit ausgestattet ist, ist
eine zweite Strecke ver fügbar.
Proace_de.indb 4022/07/2016 14:42
