Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

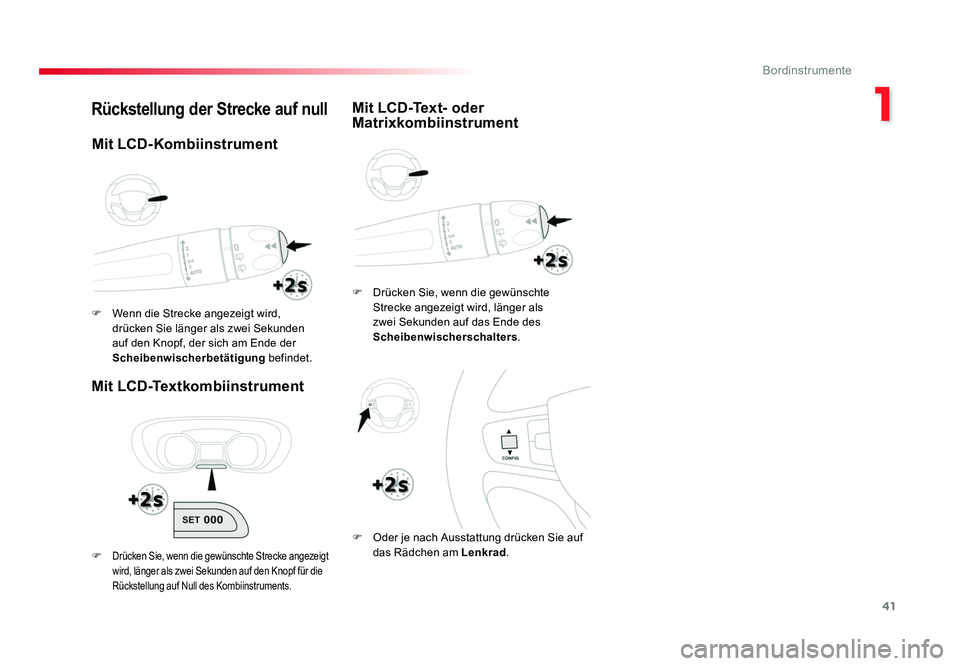

Rückstellung der Strecke auf null
Mit LCD-Textkombiinstrument
F Drücken Sie, wenn die gewünschte Strecke angezeigt wird, länger als
zwei Sekunden auf das Ende des
Scheibenwischerschalters .
F Oder je nach Ausstattung drücken Sie auf das Rädchen am Lenkrad.
F
Drücken Sie, wenn die gewünschte Strecke angezeigt
wird, länger als zwei Sekunden auf den Knopf für die
Rückstellung auf Null des Kombiinstruments.
Mit LCD-Text- oder
Matrixkombiinstrument
Mit LCD-Kombiinstrument
F Wenn die Strecke angezeigt wird, drücken Sie länger als zwei Sekunden
auf den Knopf, der sich am Ende der
Scheibenwischerbetätigung befindet.
Proace_de.indb 4122/07/2016 14:42

42
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

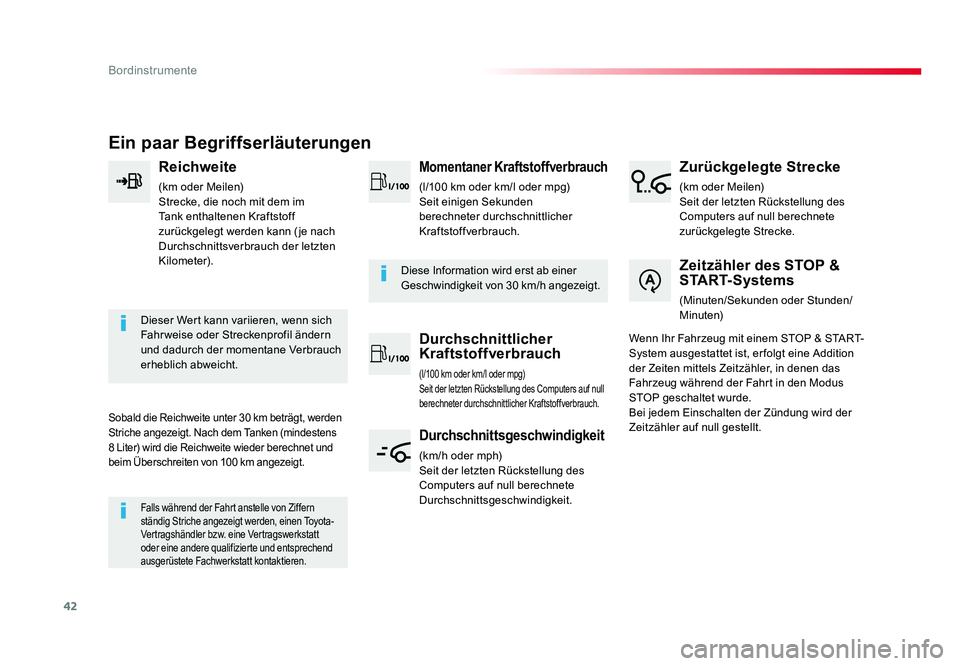

Ein paar Begriffserläuterungen
Reichweite
(km oder Meilen)
Strecke, die noch mit dem im
Tank enthaltenen Kraftstoff
zurückgelegt werden kann ( je nach
Durchschnittsverbrauch der letzten
Kilometer).
Dieser Wert kann variieren, wenn sich
Fahr weise oder Streckenprofil ändern
und dadurch der momentane Verbrauch
erheblich abweicht.
Sobald die Reichweite unter 30 km beträgt, werden
Striche angezeigt. Nach dem Tanken (mindestens
8 Liter) wird die Reichweite wieder berechnet und
beim Überschreiten von 100 km angezeigt.
Falls während der Fahrt anstelle von Ziffern
ständig Striche angezeigt werden, einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
Diese Information wird erst ab einer
Geschwindigkeit von 30 km/h angezeigt.
Momentaner Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Seit einigen Sekunden
berechneter durchschnittlicher
Kraftstoffverbrauch.
Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Seit der letzten Rückstellung des Computers auf null
berechneter durchschnittlicher Kraftstoffverbrauch.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Seit der letzten Rückstellung des
Computers auf null berechnete
Durchschnittsgeschwindigkeit.
Zurückgelegte Strecke
(km oder Meilen)
Seit der letzten Rückstellung des
Computers auf null berechnete
zurückgelegte Strecke.
Zeitzähler des STOP &
START-Systems
(Minuten/Sekunden oder Stunden/
Minuten)
Wenn Ihr Fahrzeug mit einem STOP & START-
System ausgestattet ist, er folgt eine Addition
der Zeiten mittels Zeitzähler, in denen das
Fahrzeug während der Fahrt in den Modus
STOP geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt.
Proace_de.indb 4222/07/2016 14:42

43
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

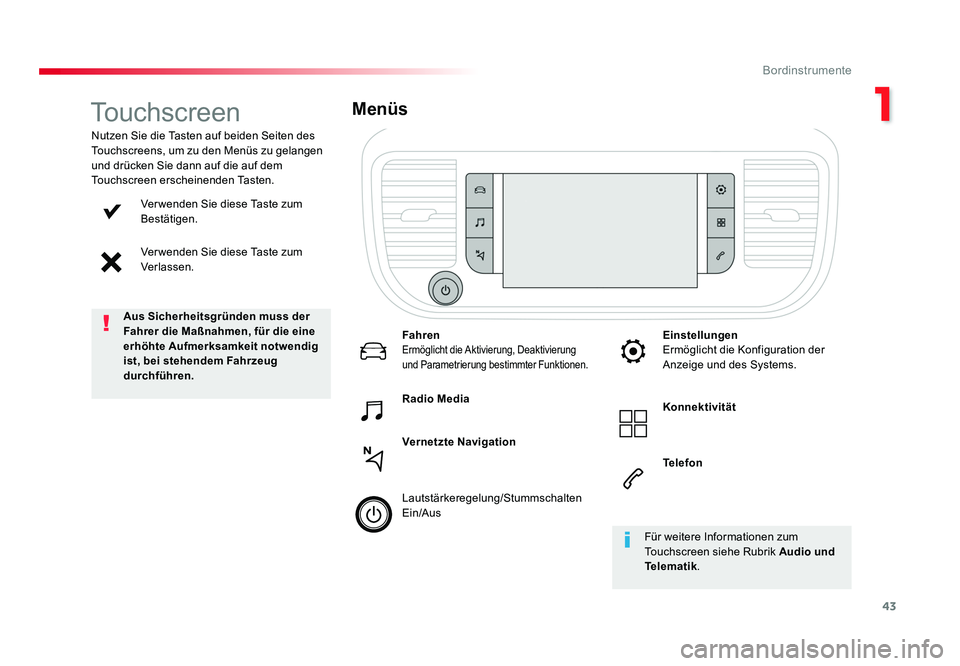

Ver wenden Sie diese Taste zum
Bestätigen.
Ver wenden Sie diese Taste zum
Verlassen.
Nutzen Sie die Tasten auf beiden Seiten des
Touchscreens, um zu den Menüs zu gelangen
und drücken Sie dann auf die auf dem
Touchscreen erscheinenden Tasten.
Menüs
Fahren
Ermöglicht die Aktivierung, Deaktivierung
und Parametrierung bestimmter Funktionen.
Konnektivität
Radio Media
Vernetzte Navigation
Lautstärkeregelung/Stummschalten
Ein/Aus Einstellungen

Ermöglicht die Konfiguration der
Anzeige und des Systems.
Telefon
Touchscreen
Aus Sicherheitsgründen muss der
Fahrer die Maßnahmen, für die eine
erhöhte Aufmerksamkeit notwendig
ist, bei stehendem Fahrzeug
durchführen.
Für weitere Informationen zum
Touchscreen siehe Rubrik Audio und
Telematik.
Proace_de.indb 4322/07/2016 14:42

44
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

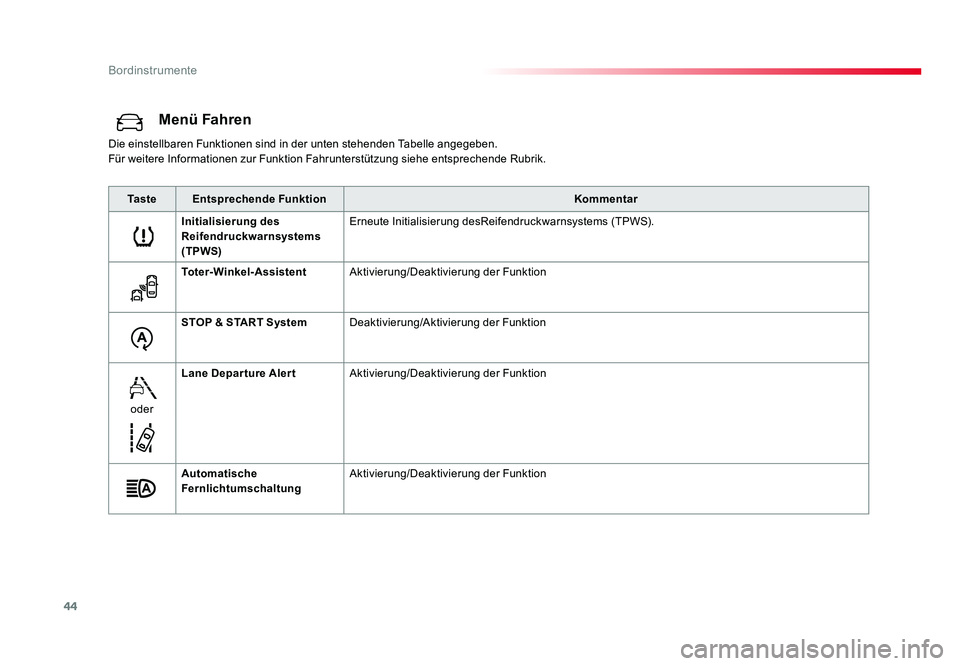

Menü Fahren
Die einstellbaren Funktionen sind in der unten stehenden Tabelle angegeben.
Für weitere Informationen zur Funktion Fahrunterstützung siehe entsprechende Rubrik.Ta s t e Entsprechende Funktion Kommentar
Initialisierung des
Reifendruckwarnsystems
(TPWS) Erneute Initialisierung desReifendruckwarnsystems (TPWS).
Toter-Winkel-Assistent Aktivierung/Deaktivierung der Funktion
STOP & START System Deaktivierung/Aktivierung der Funktion
oder Lane Departure Alert
Aktivierung/Deaktivierung der Funktion
Automatische
Fernlichtumschaltung Aktivierung/Deaktivierung der Funktion
Proace_de.indb 4422/07/2016 14:42

45
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Ta s t eEntsprechende Funktion Kommentar
Parametrierung Fahrzeug
Um eine Funktion zu
aktivieren/deaktivieren,
drücken Sie auf OFF/ON.
Um eine Einstellung zu ändern
(Beleuchtungsdauer, ...) oder
zu Zusatzinformationen zu
gelangen, drücken Sie auf das
Piktogramm der Funktion. Zugang zu den einstellbaren Funktionen.
Wählen Sie die Tabs unten am Touchscreen aus, um die Anzeige der gewünschten Funktionen zu
sortieren.
-
Beleuchtung:
- "Kurvenlicht": Aktivierung/Deaktivierung des statischen Kurvenlichts.
- "Nachleuchtfunktion": Aktivierung/Deaktivierung der automatischen Nachleuchtfunktion.
- "Einstiegsbeleuchtung": Aktivierung/Deaktivierung der Einstiegsbeleuchtung außen.
- "Ambientebeleuchtung": Aktivierung/Deaktivierung der Ambientebeleuchtung des Fahrzeugs.
- Zugang:
- "Komfort-Kofferraumöffnung": : Motorisiertes Öffnen/Schließen einer Schiebetür durch
Fußsensor,
- " Verriegelt Ihr Fahrzeug nach motorisiertem Schließen einer Seitentür mit dem Freihand- System.": : Verriegelung einer Schiebetür nach motorisiertem Schließen durch Fußsensor,
- Fahrunterstützung:
- "Heckscheibenwischer mit Rückwärtsgang": Aktivierung/Deaktivierung des
Heckscheibenwischers, der mit dem Einlegen des Rückwärtsgangs aktiviert wird.
- "Anzeige empfohlene Geschwindigkeit": Aktivieren/Deaktivieren des Verkehrszeichen-
Assistenten für Geschwindigkeitsvorgabe von Geschwindigkeitsregelung oder
Geschwindigkeitsbegrenzer.
- "Warnung Kollisionsgefahr und Bremsautomatik": Aktivieren/Deaktivieren der
Müdigkeitserkennung
- "Einschlaf-Verhinderung": Aktivieren/Deaktivieren der Müdigkeitserkennung
Diagnose Zusammenfassung der aktuellen Warnungen
Einparkhilfe Aktivierung/Deaktivierung der Funktion
Geschwindigkeitsregelung Speichern der Geschwindigkeitsgrenzen für den adaptiven Geschwindigkeitsregler oder -begrenzer.
Proace_de.indb 4522/07/2016 14:42

46
Bordinstrumente

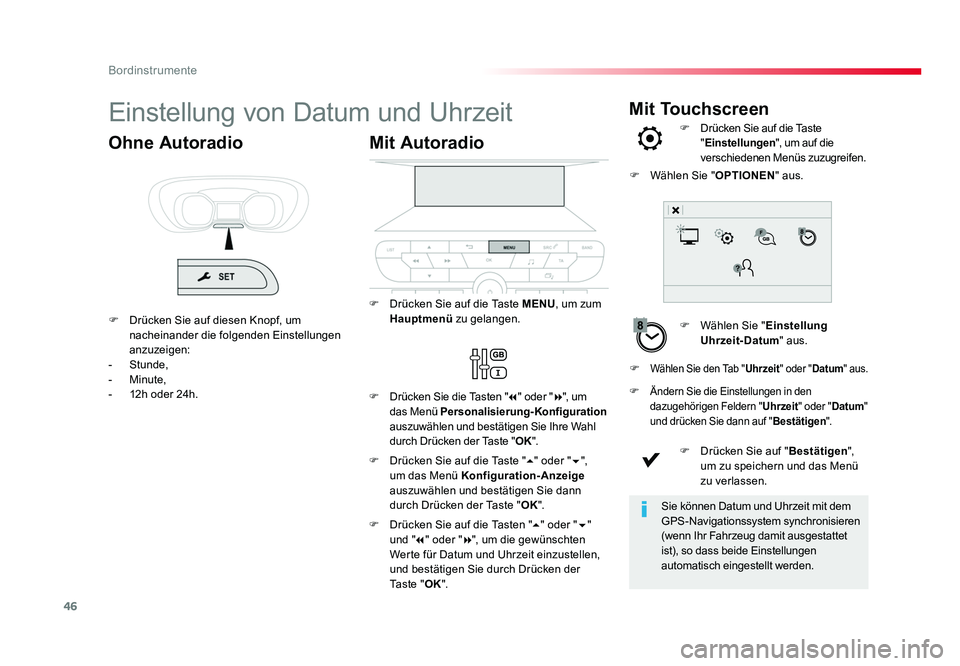

Mit TouchscreenEinstellung von Datum und Uhrzeit
F Wählen Sie "Einstellung
Uhrzeit-Datum " aus.
F
Drücken Sie auf die Taste
"Einstellungen ", um auf die
verschiedenen Menüs zuzugreifen.
F
Ändern Sie die Einstellungen in den
dazugehörigen Feldern " Uhrzeit" oder "Datum"
und drücken Sie dann auf " Bestätigen".
F Drücken Sie auf " Bestätigen",
um zu speichern und das Menü
zu verlassen.
F Wählen Sie "
OPTIONEN" aus.
F
Wählen Sie den Tab " Uhrzeit" oder "Datum" aus.
Sie können Datum und Uhrzeit mit dem
GPS-Navigationssystem synchronisieren
(wenn Ihr Fahrzeug damit ausgestattet
ist), so dass beide Einstellungen
automatisch eingestellt werden.
Mit Autoradio
F Drücken Sie auf die Taste MENU , um zum
Hauptmenü zu gelangen.
F Drücken Sie die Tasten " 7" oder " 8", um
das Menü Personalisierung-Konfiguration
auszuwählen und bestätigen Sie Ihre Wahl
durch Drücken der Taste " OK".
F Drücken Sie auf die Tasten " 5" oder " 6"
und " 7" oder " 8", um die gewünschten
Werte für Datum und Uhrzeit einzustellen,
und bestätigen Sie durch Drücken der
Taste " OK".
F Drücken Sie auf die Taste "
5" oder " 6",
um das Menü Konfiguration-Anzeige
auszuwählen und bestätigen Sie dann
durch Drücken der Taste " OK".
Ohne Autoradio
F Drücken Sie auf diesen Knopf, um
nacheinander die folgenden Einstellungen
anzuzeigen:
- Stunde,
- Minute,
- 12h oder 24h.
Proace_de.indb 4622/07/2016 14:42

47
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

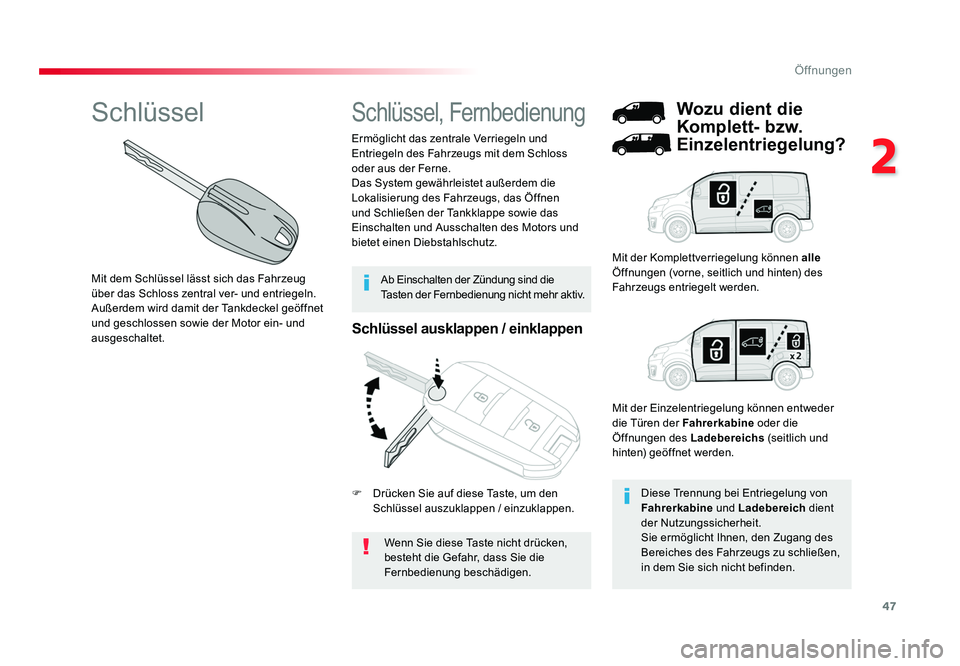

Schlüssel ausklappen / einklappen
Wenn Sie diese Taste nicht drücken,
besteht die Gefahr, dass Sie die
Fernbedienung beschädigen.
Ermöglicht das zentrale Verriegeln und
Entriegeln des Fahrzeugs mit dem Schloss
oder aus der Ferne.
Das System gewährleistet außerdem die
Lokalisierung des Fahrzeugs, das Öffnen
und Schließen der Tankklappe sowie das
Einschalten und Ausschalten des Motors und
bietet einen Diebstahlschutz.
Schlüssel, Fernbedienung
Diese Trennung bei Entriegelung von
Fahrerkabine
und Ladebereich dient
der Nutzungssicherheit.
Sie ermöglicht Ihnen, den Zugang des
Bereiches des Fahrzeugs zu schließen,
in dem Sie sich nicht befinden.
Wozu dient die
Komplett- bzw.
Einzelentriegelung?
Mit der Komplettverriegelung können alle
Öffnungen (vorne, seitlich und hinten) des
Fahrzeugs entriegelt werden.
Ab Einschalten der Zündung sind die
Tasten der Fernbedienung nicht mehr aktiv.
Mit der Einzelentriegelung können entweder
die Türen der Fahrerkabine oder die
Öffnungen des Ladebereichs (seitlich und
hinten) geöffnet werden.
Schlüssel
Mit dem Schlüssel lässt sich das Fahrzeug
über das Schloss zentral ver- und entriegeln.
Außerdem wird damit der Tankdeckel geöffnet
und geschlossen sowie der Motor ein- und
ausgeschaltet.
F Drücken Sie auf diese Taste, um den Schlüssel auszuklappen / einzuklappen.
Proace_de.indb 4722/07/2016 14:42

48
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

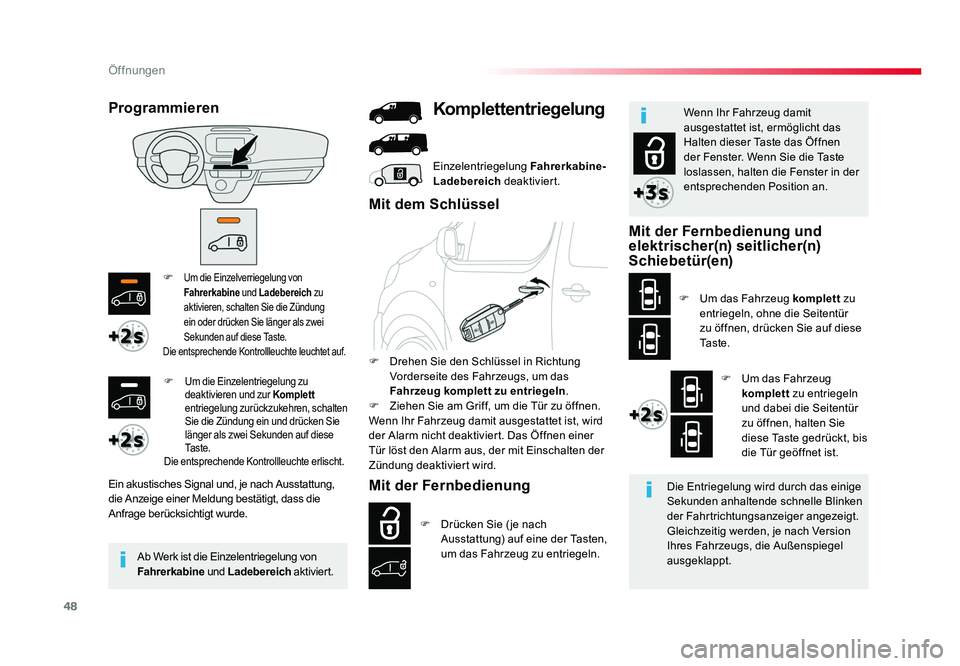

F Um die Einzelverriegelung von
Fahrerkabine und Ladebereich zu
aktivieren, schalten Sie die Zündung
ein oder drücken Sie länger als zwei
Sekunden auf diese Taste.
Die entsprechende Kontrollleuchte leuchtet auf.
Ein akustisches Signal und, je nach Ausstattung,
die Anzeige einer Meldung bestätigt, dass die
Anfrage berücksichtigt wurde.
F Um die Einzelentriegelung zu
deaktivieren und zur Komplett
entriegelung zurückzukehren, schalten
Sie die Zündung ein und drücken Sie
länger als zwei Sekunden auf diese
Ta s t e .
Die entsprechende Kontrollleuchte erlischt.
Ab Werk ist die Einzelentriegelung von
Fahrerkabine und Ladebereich aktiviert.
Komplettentriegelung
Mit der Fernbedienung
F Drücken Sie ( je nach
Ausstattung) auf eine der Tasten,
um das Fahrzeug zu entriegeln. Die Entriegelung wird durch das einige
Sekunden anhaltende schnelle Blinken
der Fahrtrichtungsanzeiger angezeigt.
Gleichzeitig werden, je nach Version
Ihres Fahrzeugs, die Außenspiegel
ausgeklappt.Wenn Ihr Fahrzeug damit
ausgestattet ist, ermöglicht das
Halten dieser Taste das Öffnen
der Fenster. Wenn Sie die Taste
loslassen, halten die Fenster in der
entsprechenden Position an.
Mit dem Schlüssel
Mit der Fernbedienung und
elektrischer(n) seitlicher(n)
Schiebetür(en)
F Um das Fahrzeug komplett zu entriegeln
und dabei die Seitentür
zu öffnen, halten Sie
diese Taste gedrückt, bis
die Tür geöffnet ist.
F Um das Fahrzeug
komplett zu
entriegeln, ohne die Seitentür
zu öffnen, drücken Sie auf diese
Ta s t e .
Programmieren
F Drehen Sie den Schlüssel in Richtung Vorderseite des Fahrzeugs, um das
Fahrzeug komplett zu entriegeln .
F Ziehen Sie am Griff, um die Tür zu öffnen.
Wenn Ihr Fahrzeug damit ausgestattet ist, wird
der Alarm nicht deaktiviert. Das Öffnen einer
Tür löst den Alarm aus, der mit Einschalten der
Zündung deaktiviert wird. Einzelentriegelung Fahrerkabine-
Ladebereich
deaktiviert.
Proace_de.indb 4822/07/2016 14:42

49
2
Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016

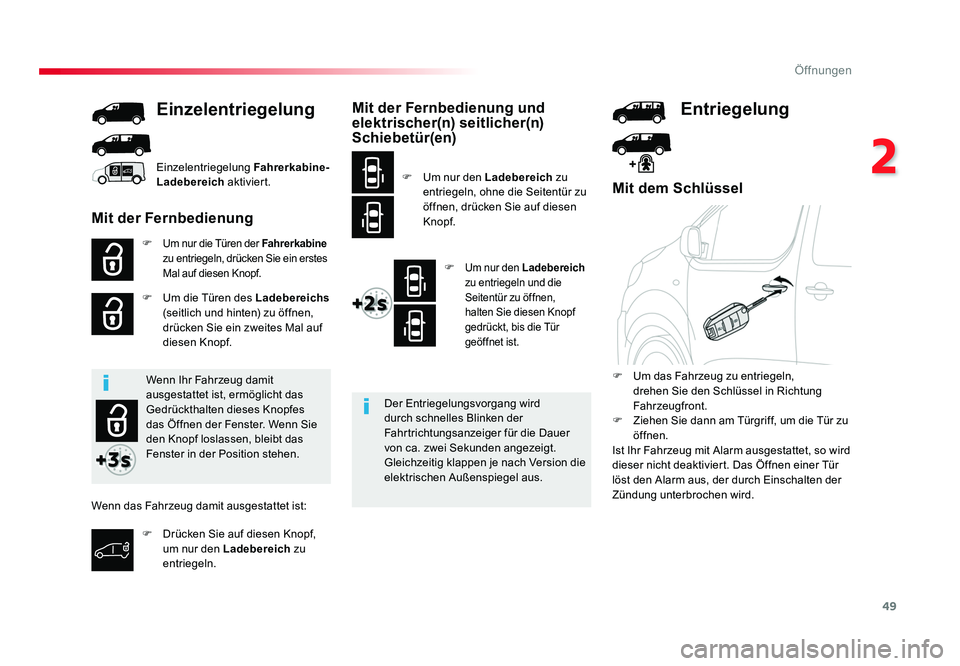

Mit dem Schlüssel
F Um nur die Türen der Fahrerkabine
zu entriegeln, drücken Sie ein erstes
Mal auf diesen Knopf
.
F Um die Türen des Ladebereichs
(seitlich und hinten) zu öffnen,
drücken Sie ein zweites Mal auf
diesen Knopf.
Einzelentriegelung
Der Entriegelungsvorgang wird
durch schnelles Blinken der
Fahrtrichtungsanzeiger für die Dauer
von ca. zwei Sekunden angezeigt.
Gleichzeitig klappen je nach Version die
elektrischen Außenspiegel aus. F Um das Fahrzeug zu entriegeln,
drehen Sie den Schlüssel in Richtung
Fahrzeugfront.
F Ziehen Sie dann am Türgriff, um die Tür zu öffnen.
Ist Ihr Fahrzeug mit Alarm ausgestattet, so wird
dieser nicht deaktiviert. Das Öffnen einer Tür
löst den Alarm aus, der durch Einschalten der
Zündung unterbrochen wird.
Einzelentriegelung Fahrerkabine-
Ladebereich
aktiviert.
Mit der Fernbedienung
Wenn Ihr Fahrzeug damit
ausgestattet ist, ermöglicht das
Gedrückthalten dieses Knopfes
das Öffnen der Fenster. Wenn Sie
den Knopf loslassen, bleibt das
Fenster in der Position stehen.
F Drücken Sie auf diesen Knopf, um nur den Ladebereich zu
entriegeln.
Wenn das Fahrzeug damit ausgestattet ist:
Mit der Fernbedienung und
elektrischer(n) seitlicher(n)
Schiebetür(en)
F Um nur den Ladebereich

zu entriegeln und die
Seitentür zu öffnen,
halten Sie diesen Knopf
gedrückt, bis die Tür
geöffnet ist
.
F Um nur den Ladebereich
zu
entriegeln, ohne die Seitentür zu
öffnen, drücken Sie auf diesen
Knopf.
Entriegelung
Proace_de.indb 4922/07/2016 14:42

50

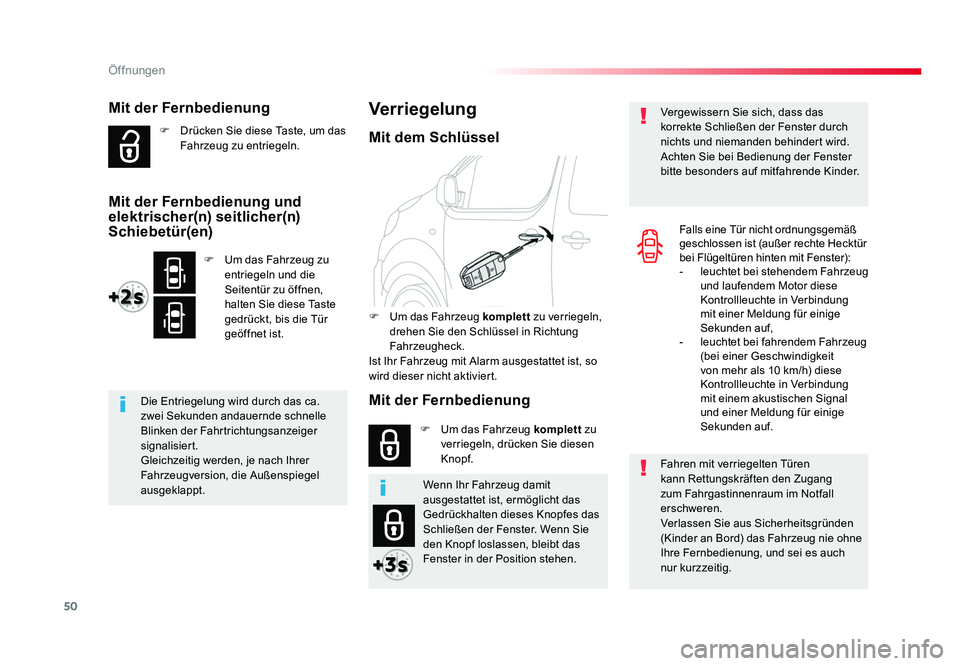

Öffnungen
Jumpy _de_Chap02_ouvertures_ed01-2016
Mit der Fernbedienung
F Drücken Sie diese Taste, um das Fahrzeug zu entriegeln.
Die Entriegelung wird durch das ca.
zwei Sekunden andauernde schnelle
Blinken der Fahrtrichtungsanzeiger
signalisiert.
Gleichzeitig werden, je nach Ihrer
Fahrzeugversion, die Außenspiegel
ausgeklappt. Fahren mit verriegelten Türen
kann Rettungskräften den Zugang
zum Fahrgastinnenraum im Notfall
erschweren.
Verlassen Sie aus Sicherheitsgründen
(Kinder an Bord) das Fahrzeug nie ohne
Ihre Fernbedienung, und sei es auch
nur kurzzeitig. Vergewissern Sie sich, dass das
korrekte Schließen der Fenster durch
nichts und niemanden behindert wird.
Achten Sie bei Bedienung der Fenster
bitte besonders auf mitfahrende Kinder.
Verriegelung
F Um das Fahrzeug
komplett zu verriegeln,
drehen Sie den Schlüssel in Richtung
Fahrzeugheck.
Ist Ihr Fahrzeug mit Alarm ausgestattet ist, so
wird dieser nicht aktiviert.
F Um das Fahrzeug komplett zu
verriegeln, drücken Sie diesen
Knopf.
Mit dem Schlüssel
Falls eine Tür nicht ordnungsgemäß
geschlossen ist (außer rechte Hecktür
bei Flügeltüren hinten mit Fenster):
- leuchtet bei stehendem Fahrzeug
und laufendem Motor diese
Kontrollleuchte in Verbindung
mit einer Meldung für einige
Sekunden auf,
- leuchtet bei fahrendem Fahrzeug (bei einer Geschwindigkeit
von mehr als 10 km/h) diese
Kontrollleuchte in Verbindung
mit einem akustischen Signal
und einer Meldung für einige
Sekunden auf.
Wenn Ihr Fahrzeug damit
ausgestattet ist, ermöglicht das
Gedrückhalten dieses Knopfes das
Schließen der Fenster. Wenn Sie
den Knopf loslassen, bleibt das
Fenster in der Position stehen.
F Um das Fahrzeug zu
entriegeln und die
Seitentür zu öffnen,
halten Sie diese Taste
gedrückt, bis die Tür
geöffnet ist.
Mit der Fernbedienung und
elektrischer(n) seitlicher(n)
Schiebetür(en)
Mit der Fernbedienung
Proace_de.indb 5022/07/2016 14:42
