81
Proace_hu_Chap02_ouvertures_ed01-2016
F Kikapcsolt gyermekzár mellett a gépjármű kireteszeléséhez és egy ajtó elektromos
nyitásához nyomja meg az adott ajtóhoz
tartozó gombot.
F
Az ajtó mozgásának megfordításához nyomja meg még egyszer a gombot.
A gomb hangjelzés kíséretében
inaktívvá válik:
- menet közben,- A gépjármű be van zárva vagy
központi zárral van lezárva
(felszereltségtől függően
kulccsal, távirányítóval vagy az
Intelligens nyitási és indítórendszer
segítségével),
- a biztonsági gyermekzár bekapcsolt állapotában.
A bal oldali ajtó gombja hangjelzés
kíséretében inaktívvá válik, ha nyitva
van a tanksapka. A gomb hangjelzés kíséretében
inaktívvá válik:
- menet közben,- A gépjármű be van zárva vagy
központi zárral van lezárva
(felszereltségtől függően
kulccsal, távirányítóval vagy az
Intelligens nyitási és indítórendszer
segítségével),
- a biztonsági gyermekzár bekapcsolt állapotában.
A bal oldali ajtó gombja hangjelzés
kíséretében inaktívvá válik, ha nyitva
van a tanksapka.

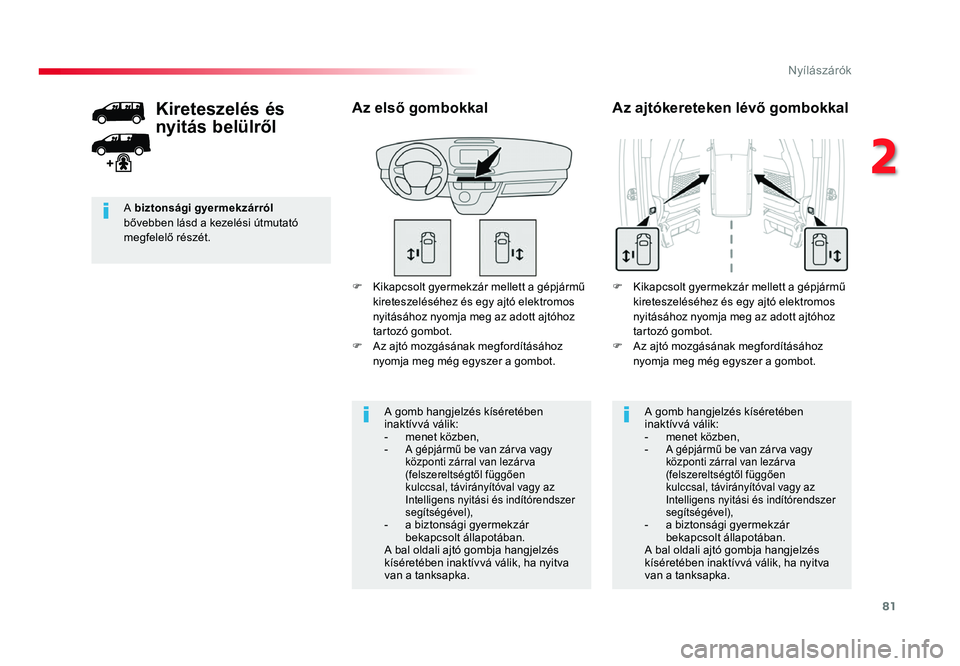

Az első gombokkalKireteszelés és
nyitás belülrőlAz ajtókereteken lévő gombokkal
F Kikapcsolt gyermekzár mellett a gépjármű kireteszeléséhez és egy ajtó elektromos
nyitásához nyomja meg az adott ajtóhoz
tartozó gombot.
F
Az ajtó mozgásának megfordításához nyomja meg még egyszer a gombot.
A biztonsági gyermekzárról

bővebben lásd a kezelési útmutató
megfelelő részét.
Proace_hu_Chap02_ouvertures_ed01-2016.indd 8106/07/2016 07:04
2
Nyílászárók

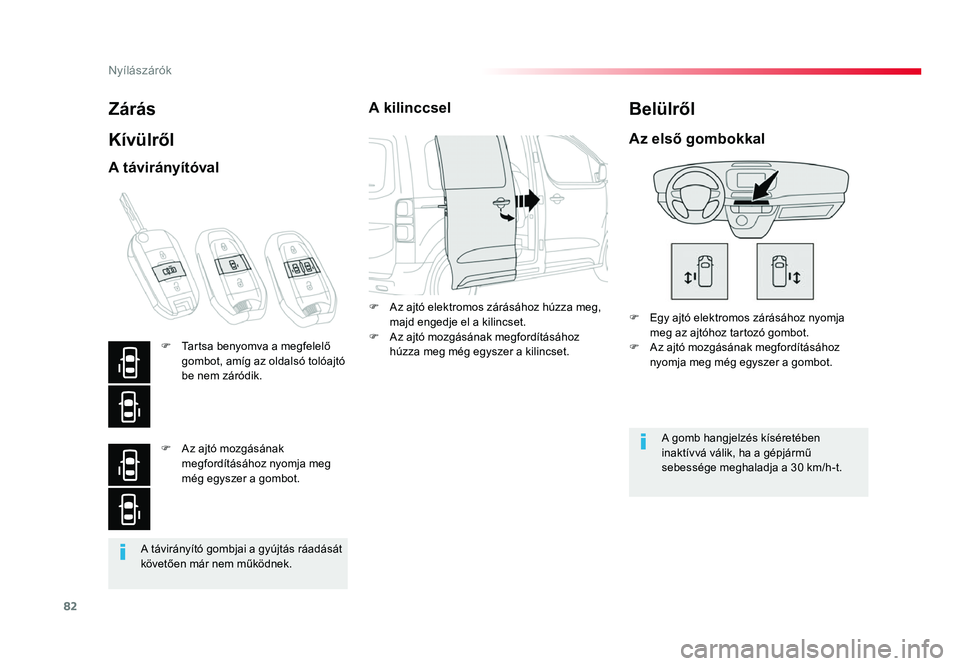

82
Proace_hu_Chap02_ouvertures_ed01-2016
A távirányító gombjai a gyújtás ráadását követően már nem működnek.
Zárás
Kívülről
F Egy ajtó elektromos zárásához nyomja meg az ajtóhoz tartozó gombot.
F Az ajtó mozgásának megfordításához nyomja meg még egyszer a gombot.
Az első gombokkal
A gomb hangjelzés kíséretében
inaktívvá válik, ha a gépjármű
sebessége meghaladja a 30 km/h-t.
Belülről
A távirányítóval
F Tartsa benyomva a megfelelő gombot, amíg az oldalsó tolóajtó
be nem záródik.
F
Az ajtó mozgásának megfordításához nyomja meg
még egyszer a gombot.
A kilinccsel
F Az ajtó elektromos zárásához húzza meg, majd engedje el a kilincset.
F Az ajtó mozgásának megfordításához húzza meg még egyszer a kilincset.
Proace_hu_Chap02_ouvertures_ed01-2016.indd 8206/07/2016 07:05
Nyílászárók

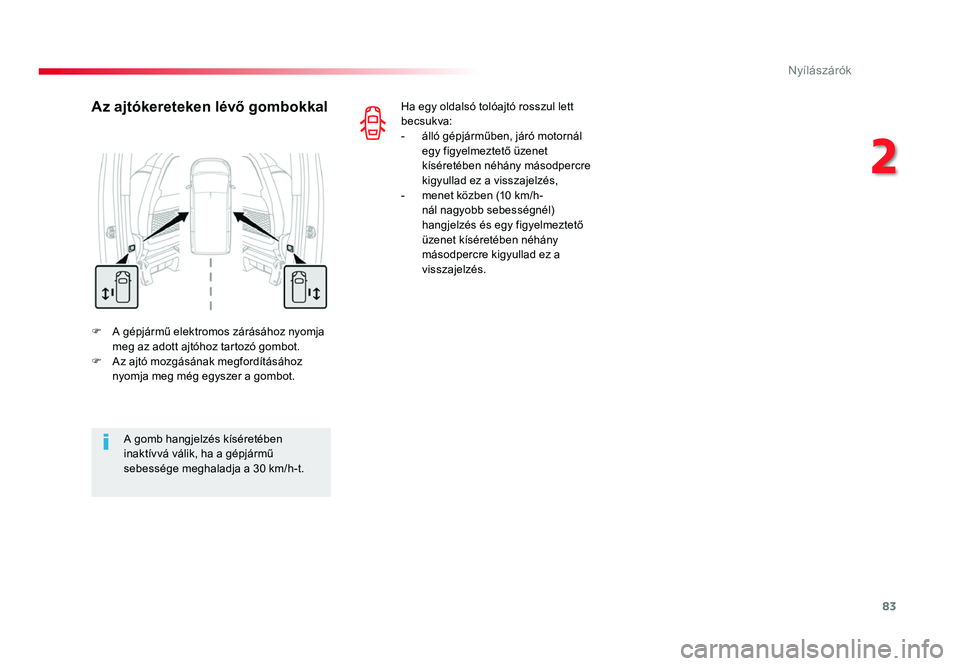

83
Proace_hu_Chap02_ouvertures_ed01-2016
F A gépjármű elektromos zárásához nyomja meg az adott ajtóhoz tartozó gombot.
F Az ajtó mozgásának megfordításához nyomja meg még egyszer a gombot.
Az ajtókereteken lévő gombokkal
A gomb hangjelzés kíséretében
inaktívvá válik, ha a gépjármű
sebessége meghaladja a 30 km/h-t. Ha egy oldalsó tolóajtó rosszul lett
becsukva:
- álló gépjárműben, járó motornál egy figyelmeztető üzenet
kíséretében néhány másodpercre
kigyullad ez a visszajelzés,
- menet közben (10 km/h-nál nagyobb sebességnél)
hangjelzés és egy figyelmeztető
üzenet kíséretében néhány
másodpercre kigyullad ez a
visszajelzés.
Proace_hu_Chap02_ouvertures_ed01-2016.indd 8306/07/2016 07:05
2
Nyílászárók

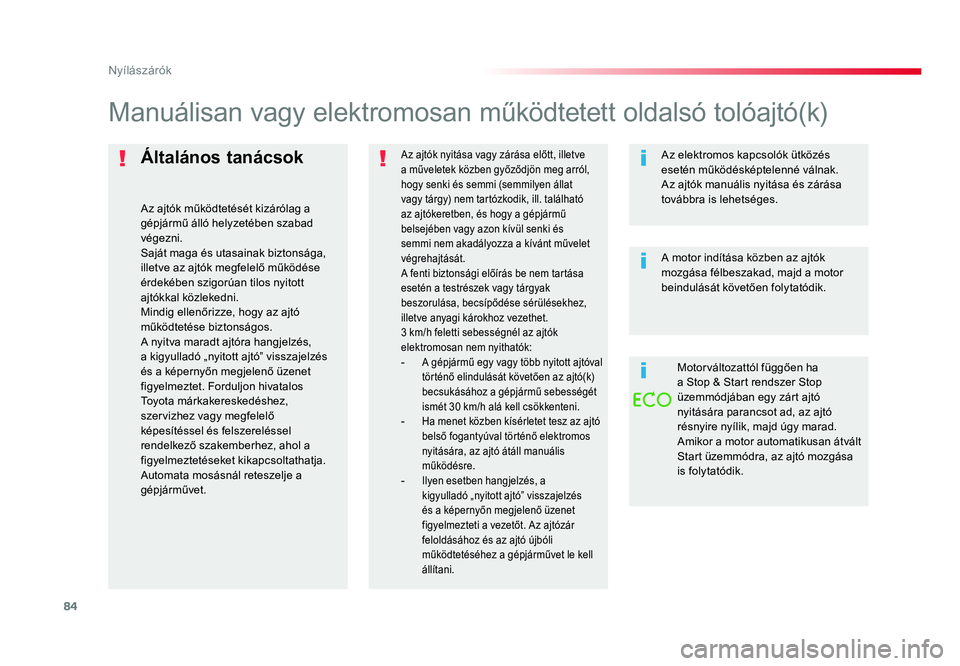

84
Proace_hu_Chap02_ouvertures_ed01-2016
Általános tanácsok
Az ajtók működtetését kizárólag a
gépjármű álló helyzetében szabad
végezni.
Saját maga és utasainak biztonsága,
illetve az ajtók megfelelő működése
érdekében szigorúan tilos nyitott
ajtókkal közlekedni.
Mindig ellenőrizze, hogy az ajtó
működtetése biztonságos.
A nyitva maradt ajtóra hangjelzés,
a kigyulladó „nyitott ajtó” visszajelzés és a képernyőn megjelenő üzenet
figyelmeztet. Forduljon hivatalos
Toyota márkakereskedéshez,
szervizhez vagy megfelelő
képesítéssel és felszereléssel
rendelkező szakemberhez, ahol a
figyelmeztetéseket kikapcsoltathatja.
Automata mosásnál reteszelje a
gépjárművet.
Az ajtók nyitása vagy zárása előtt, illetve
a műveletek közben győződjön meg arról,
hogy senki és semmi (semmilyen állat
vagy tárgy) nem tartózkodik, ill. található
az ajtókeretben, és hogy a gépjármű
belsejében vagy azon kívül senki és
semmi nem akadályozza a kívánt művelet
végrehajtását.
A fenti biztonsági előírás be nem tartása
esetén a testrészek vagy tárgyak
beszorulása, becsípődése sérülésekhez,
illetve anyagi károkhoz vezethet.
3 km/h feletti sebességnél az ajtók
elektromosan nem nyithatók:
- A gépjármű egy vagy több nyitott ajtóval
történő elindulását követően az ajtó(k)
becsukásához a gépjármű sebességét
ismét 30 km/h alá kell csökkenteni.
- Ha menet közben kísérletet tesz az ajtó
belső fogantyúval történő elektromos
nyitására, az ajtó átáll manuális
működésre.
- Ilyen esetben hangjelzés, a
kigyulladó „nyitott ajtó” visszajelzés
és a képernyőn megjelenő üzenet
figyelmezteti a vezetőt. Az ajtózár
feloldásához és az ajtó újbóli
működtetéséhez a gépjárművet le kell
állítani.
Manuálisan vagy elektromosan működtetett oldalsó tolóajtó(k)
Az elektromos kapcsolók ütközés
esetén működésképtelenné válnak.
Az ajtók manuális nyitása és zárása
továbbra is lehetséges.
A motor indítása közben az ajtók
mozgása félbeszakad, majd a motor
beindulását követően folytatódik.Motorváltozattól függően ha
a Stop & Start rendszer Stop
üzemmódjában egy zárt ajtó
nyitására parancsot ad, az ajtó
résnyire nyílik, majd úgy marad.
Amikor a motor automatikusan átvált
Start üzemmódra, az ajtó mozgása
is folytatódik.
Proace_hu_Chap02_ouvertures_ed01-2016.indd 8406/07/2016 07:05
Nyílászárók

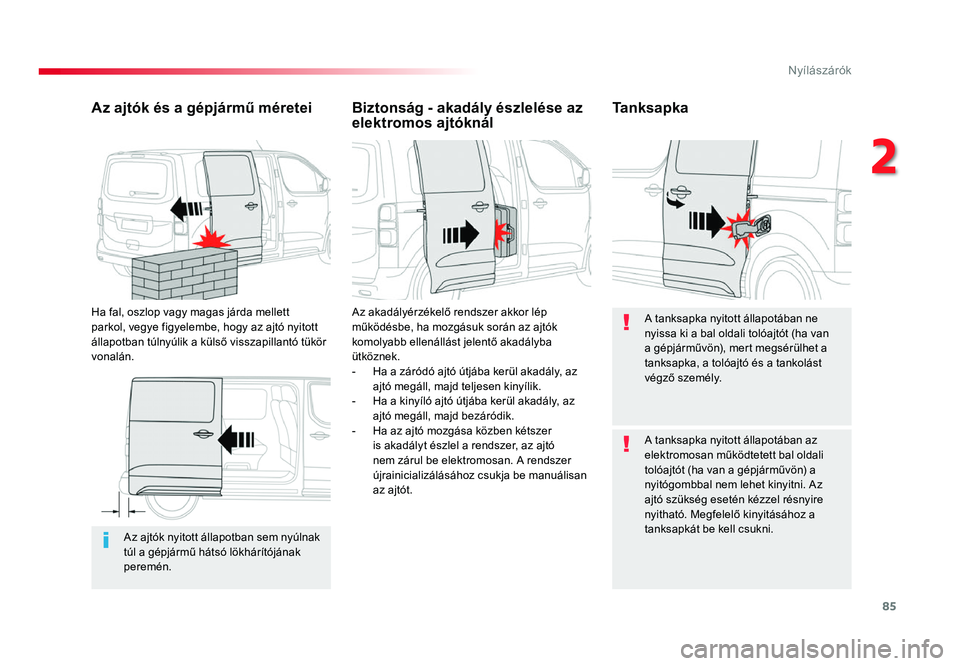

85
Proace_hu_Chap02_ouvertures_ed01-2016
Az ajtók nyitott állapotban sem nyúlnak túl a gépjármű hátsó lökhárítójának
peremén.
Az ajtók és a gépjármű méretei
Ha fal, oszlop vagy magas járda mellett
parkol, vegye figyelembe, hogy az ajtó nyitott
állapotban túlnyúlik a külső visszapillantó tükör
vonalán.
Biztonság - akadály észlelése az
elektromos ajtóknálTa n k s a p k a
Az akadályérzékelő rendszer akkor lép
működésbe, ha mozgásuk során az ajtók
komolyabb ellenállást jelentő akadályba
ütköznek.
- Ha a záródó ajtó útjába kerül akadály, az ajtó megáll, majd teljesen kinyílik.- Ha a kinyíló ajtó útjába kerül akadály, az ajtó megáll, majd bezáródik.- Ha az ajtó mozgása közben kétszer is akadályt észlel a rendszer, az ajtó
nem zárul be elektromosan. A rendszer
újrainicializálásához csukja be manuálisan
az ajtót. A tanksapka nyitott állapotában ne
nyissa ki a bal oldali tolóajtót (ha van
a gépjárművön), mert megsérülhet a
tanksapka, a tolóajtó és a tankolást
végző személy.
A tanksapka nyitott állapotában az
elektromosan működtetett bal oldali
tolóajtót (ha van a gépjárművön) a
nyitógombbal nem lehet kinyitni. Az
ajtó szükség esetén kézzel résnyire
nyitható. Megfelelő kinyitásához a
tanksapkát be kell csukni.
Proace_hu_Chap02_ouvertures_ed01-2016.indd 8506/07/2016 07:05
2
Nyílászárók

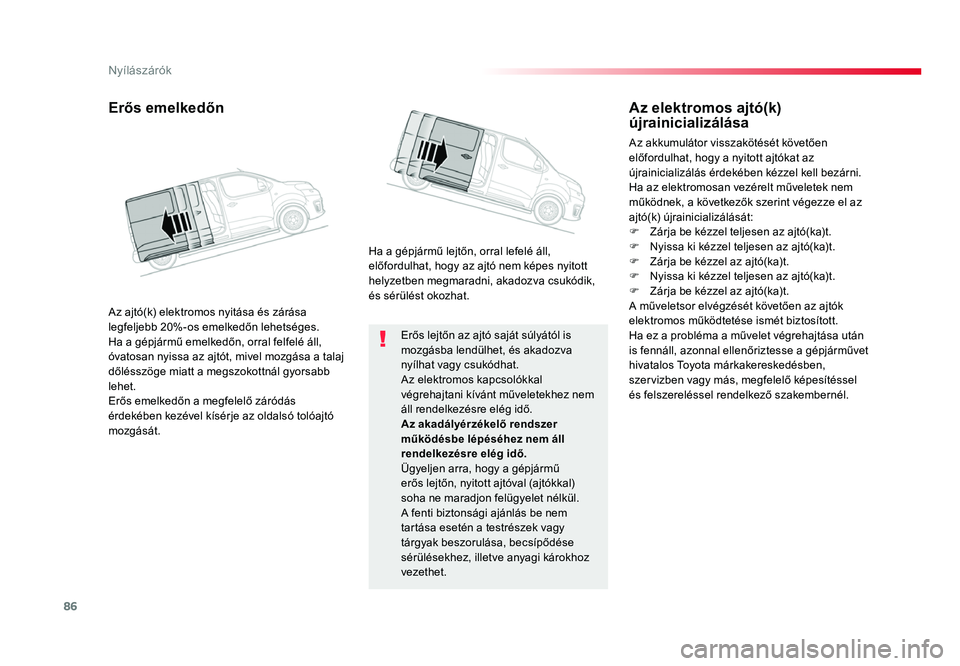

86
Proace_hu_Chap02_ouvertures_ed01-2016
Erős lejtőn az ajtó saját súlyától is mozgásba lendülhet, és akadozva
nyílhat vagy csukódhat.
Az elektromos kapcsolókkal
végrehajtani kívánt műveletekhez nem
áll rendelkezésre elég idő.
Az akadályérzékelő rendszer
működésbe lépéséhez nem áll
rendelkezésre elég idő.
Ügyeljen arra, hogy a gépjármű
erős lejtőn, nyitott ajtóval (ajtókkal)
soha ne maradjon felügyelet nélkül.
A fenti biztonsági ajánlás be nem
tartása esetén a testrészek vagy
tárgyak beszorulása, becsípődése
sérülésekhez, illetve anyagi károkhoz
vezethet.
Erős emelkedőn
Az ajtó(k) elektromos nyitása és zárása
legfeljebb 20%-os emelkedőn lehetséges.
Ha a gépjármű emelkedőn, orral felfelé áll,
óvatosan nyissa az ajtót, mivel mozgása a talaj
dőlésszöge miatt a megszokottnál gyorsabb
lehet.
Erős emelkedőn a megfelelő záródás
érdekében kezével kísérje az oldalsó tolóajtó
mozgását.Ha a gépjármű lejtőn, orral lefelé áll,
előfordulhat, hogy az ajtó nem képes nyitott
helyzetben megmaradni, akadozva csukódik,
és sérülést okozhat.
Az elektromos ajtó(k)
újrainicializálása
Az akkumulátor visszakötését követően
előfordulhat, hogy a nyitott ajtókat az
újrainicializálás érdekében kézzel kell bezárni.
Ha az elektromosan vezérelt műveletek nem
működnek, a következők szerint végezze el az
ajtó(k) újrainicializálását:
F
Zárja be kézzel teljesen az ajtó(ka)t.F Nyissa ki kézzel teljesen az ajtó(ka)t.F Zárja be kézzel az ajtó(ka)t.F Nyissa ki kézzel teljesen az ajtó(ka)t.F Zárja be kézzel az ajtó(ka)t.A műveletsor elvégzését követően az ajtók
elektromos működtetése ismét biztosított.
Ha ez a probléma a művelet végrehajtása után
is fennáll, azonnal ellenőriztesse a gépjárművet
hivatalos Toyota márkakereskedésben,
szervizben vagy más, megfelelő képesítéssel
és felszereléssel rendelkező szakembernél.
Proace_hu_Chap02_ouvertures_ed01-2016.indd 8606/07/2016 07:05
Nyílászárók

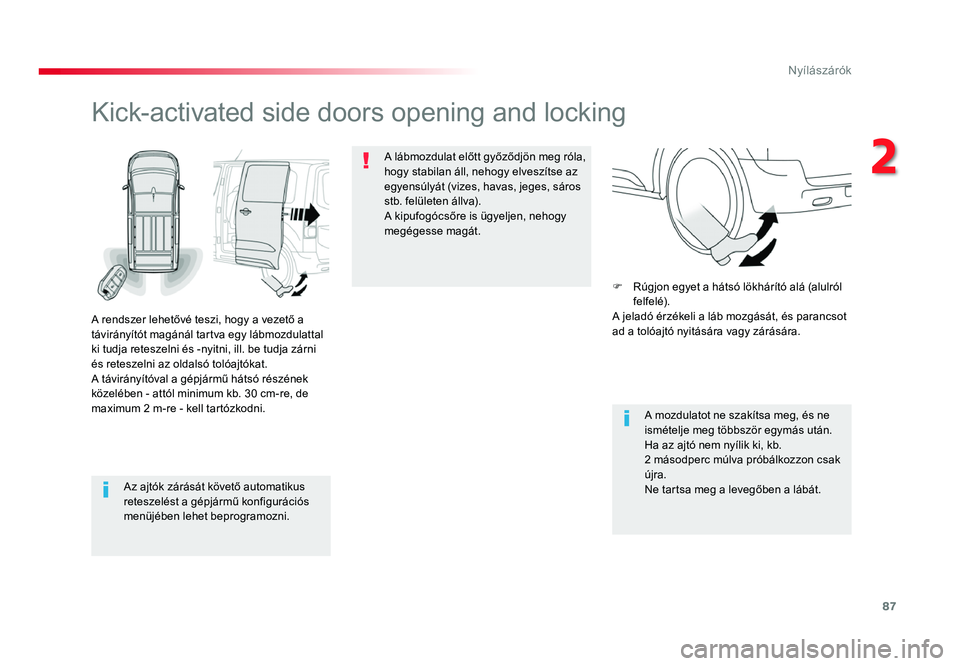

87
Proace_hu_Chap02_ouvertures_ed01-2016
Az ajtók zárását követő automatikus reteszelést a gépjármű konfigurációs
menüjében lehet beprogramozni.
Kick-activated side doors opening and locking
A rendszer lehetővé teszi, hogy a vezető a
távirányítót magánál tartva egy lábmozdulattal
ki tudja reteszelni és -nyitni, ill. be tudja zárni
és reteszelni az oldalsó tolóajtókat.
A távirányítóval a gépjármű hátsó részének
közelében - attól minimum kb. 30 cm-re, de
maximum 2 m-re - kell tartózkodni.A lábmozdulat előtt győződjön meg róla,
hogy stabilan áll, nehogy elveszítse az
egyensúlyát (vizes, havas, jeges, sáros
stb. felületen állva).
A kipufogócsőre is ügyeljen, nehogy
megégesse magát.
A mozdulatot ne szakítsa meg, és ne
ismételje meg többször egymás után.
Ha az ajtó nem nyílik ki, kb.
2 másodperc múlva próbálkozzon csak újra.
Ne tartsa meg a levegőben a lábát.
F
Rúgjon egyet a hátsó lökhárító alá (alulról felfelé).
A jeladó érzékeli a láb mozgását, és parancsot
ad a tolóajtó nyitására vagy zárására.
Proace_hu_Chap02_ouvertures_ed01-2016.indd 8706/07/2016 07:05
2
Nyílászárók

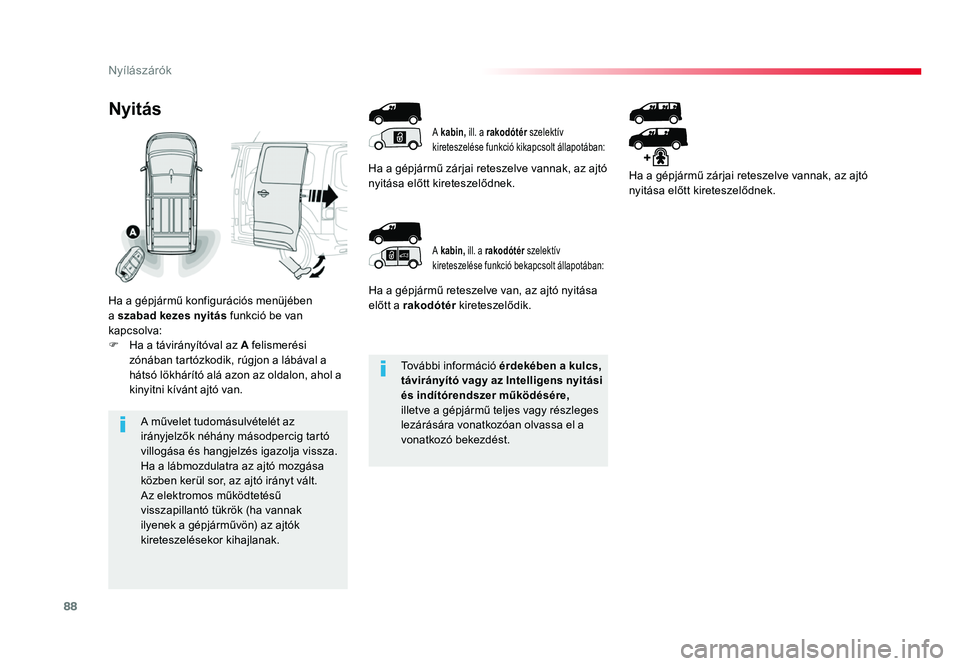

88
Proace_hu_Chap02_ouvertures_ed01-2016
További információ érdekében a kulcs,
távirányító vagy az Intelligens nyitási
és indítórendszer működésére,
illetve a gépjármű teljes vagy részleges
lezárására vonatkozóan olvassa el a
vonatkozó bekezdést.
A művelet tudomásulvételét az
irányjelzők néhány másodpercig tartó
villogása és hangjelzés igazolja vissza.
Ha a lábmozdulatra az ajtó mozgása
közben kerül sor, az ajtó irányt vált.
Az elektromos működtetésű
visszapillantó tükrök (ha vannak
ilyenek a gépjárművön) az ajtók
kireteszelésekor kihajlanak.
Nyitás
Ha a gépjármű konfigurációs menüjében
a szabad kezes nyitás
funkció be van
kapcsolva:
F
Ha a távirányítóval az A felismerési
zónában tartózkodik, rúgjon a lábával a
hátsó lökhárító alá azon az oldalon, ahol a
kinyitni kívánt ajtó van.
A kabin, ill. a rakodótér szelektív
kireteszelése funkció kikapcsolt állapotában:
A kabin, ill. a rakodótér szelektív
kireteszelése funkció bekapcsolt állapotában:
Ha a gépjármű zárjai reteszelve vannak, az ajtó
nyitása előtt kireteszelődnek.
Ha a gépjármű reteszelve van, az ajtó nyitása
előtt a rakodótér kireteszelődik. Ha a gépjármű zárjai reteszelve vannak, az ajtó
nyitása előtt kireteszelődnek.
Proace_hu_Chap02_ouvertures_ed01-2016.indd 8806/07/2016 07:05
Nyílászárók

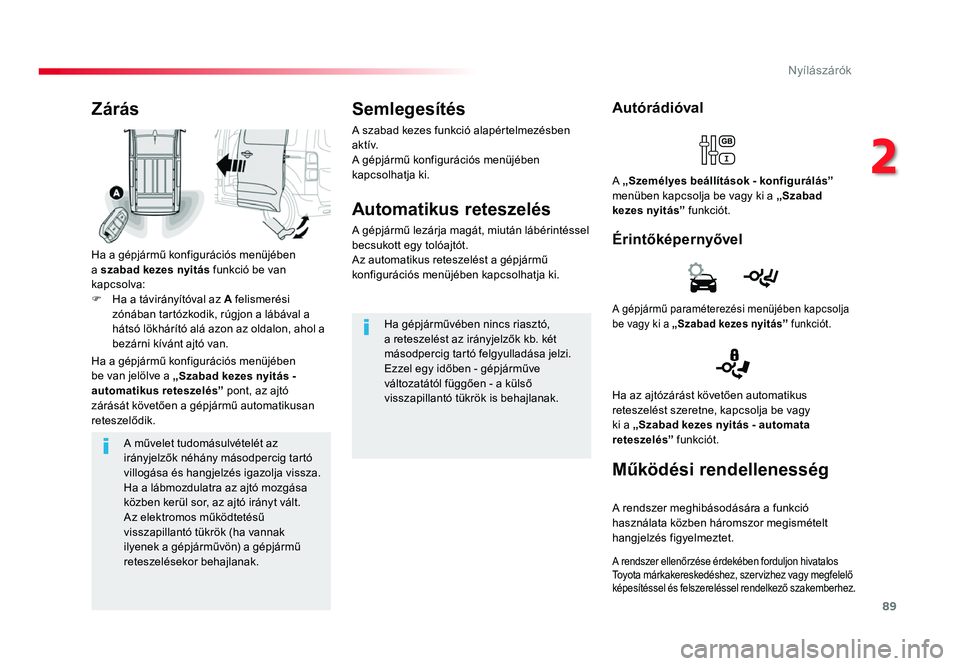

89
Proace_hu_Chap02_ouvertures_ed01-2016
A művelet tudomásulvételét az irányjelzők néhány másodpercig tartó
villogása és hangjelzés igazolja vissza.
Ha a lábmozdulatra az ajtó mozgása
közben kerül sor, az ajtó irányt vált.
Az elektromos működtetésű
visszapillantó tükrök (ha vannak
ilyenek a gépjárművön) a gépjármű
reteszelésekor behajlanak.
Zárás
Ha a gépjármű konfigurációs menüjében
a szabad kezes nyitás funkció be van
kapcsolva:
F
Ha a távirányítóval az A felismerési
zónában tartózkodik, rúgjon a lábával a
hátsó lökhárító alá azon az oldalon, ahol a
bezárni kívánt ajtó van.
Ha a gépjármű konfigurációs menüjében
be van jelölve a
„Szabad kezes nyitás - automatikus reteszelés” pont, az ajtó
zárását követően a gépjármű automatikusan
reteszelődik.
Autórádióval
Érintőképernyővel
A „Személyes beállítások - konfigurálás”
menüben kapcsolja be vagy ki a „Szabad
kezes nyitás” funkciót.
Semlegesítés
A szabad kezes funkció alapértelmezésben
a k tív.
A gépjármű konfigurációs menüjében
kapcsolhatja ki.
Automatikus reteszelés
A gépjármű lezárja magát, miután lábérintéssel
becsukott egy tolóajtót.
Az automatikus reteszelést a gépjármű
konfigurációs menüjében kapcsolhatja ki.
Ha gépjárművében nincs riasztó,
a reteszelést az irányjelzők kb. két
másodpercig tartó felgyulladása jelzi.
Ezzel egy időben - gépjárműve
változatától függően - a külső
visszapillantó tükrök is behajlanak.
A gépjármű paraméterezési menüjében kapcsolja
be vagy ki a „Szabad kezes nyitás” funkciót.
Ha az ajtózárást követően automatikus
reteszelést szeretne, kapcsolja be vagy
ki a „Szabad kezes nyitás - automata
reteszelés” funkciót.
Működési rendellenesség
A rendszer meghibásodására a funkció
használata közben háromszor megismételt
hangjelzés figyelmeztet.
A rendszer ellenőrzése érdekében forduljon hivatalos
Toyota márkakereskedéshez, szervizhez vagy megfelelő
képesítéssel és felszereléssel rendelkező szakemberhez.
Proace_hu_Chap02_ouvertures_ed01-2016.indd 8906/07/2016 07:05
2
Nyílászárók

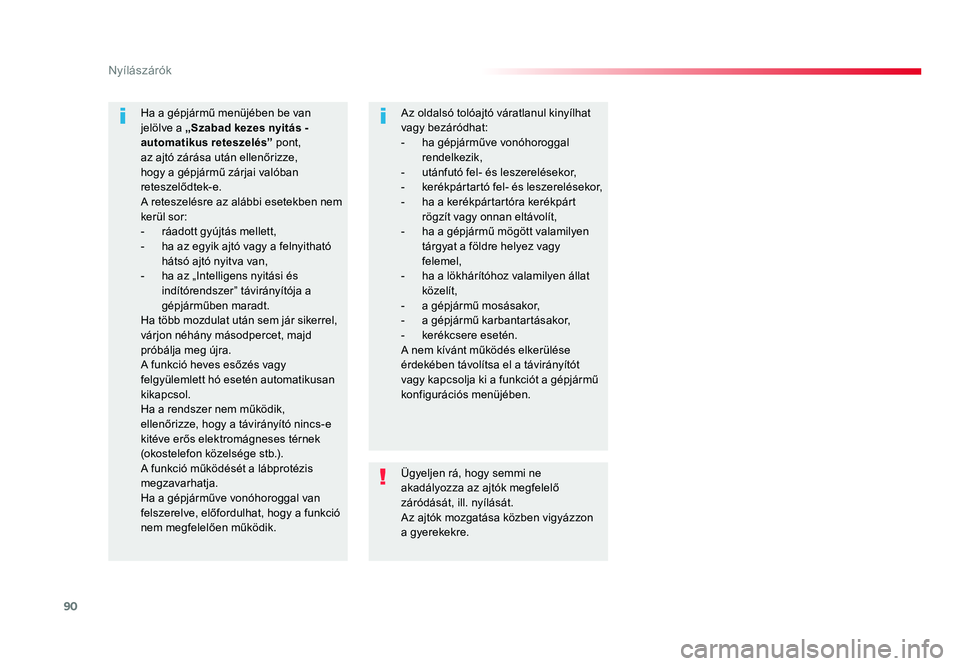

90
Proace_hu_Chap02_ouvertures_ed01-2016
Ügyeljen rá, hogy semmi ne akadályozza az ajtók megfelelő
záródását, ill. nyílását.
Az ajtók mozgatása közben vigyázzon
a gyerekekre.
Ha a gépjármű menüjében be van
jelölve a
„Szabad kezes nyitás - automatikus reteszelés”
pont,
az ajtó zárása után ellenőrizze,
hogy a gépjármű zárjai valóban
reteszelődtek-e.
A reteszelésre az alábbi esetekben nem
kerül sor:
- ráadott gyújtás mellett,- ha az egyik ajtó vagy a felnyitható hátsó ajtó nyitva van,- ha az „Intelligens nyitási és indítórendszer” távirányítója a
gépjárműben maradt.
Ha több mozdulat után sem jár sikerrel,
várjon néhány másodpercet, majd
próbálja meg újra.
A funkció heves esőzés vagy
felgyülemlett hó esetén automatikusan
kikapcsol.
Ha a rendszer nem működik,
ellenőrizze, hogy a távirányító nincs-e
kitéve erős elektromágneses térnek
(okostelefon közelsége stb.).
A funkció működését a lábprotézis
megzavarhatja.
Ha a gépjárműve vonóhoroggal van
felszerelve, előfordulhat, hogy a funkció
nem megfelelően működik. Az oldalsó tolóajtó váratlanul kinyílhat
vagy bezáródhat:
- ha gépjárműve vonóhoroggal rendelkezik,- utánfutó fel- és leszerelésekor,- kerékpártartó fel- és leszerelésekor,- ha a kerékpártartóra kerékpárt rögzít vagy onnan eltávolít,- ha a gépjármű mögött valamilyen tárgyat a földre helyez vagy
felemel,
- ha a lökhárítóhoz valamilyen állat közelít,- a gépjármű mosásakor,- a gépjármű karbantartásakor,- kerékcsere esetén.A nem kívánt működés elkerülése
érdekében távolítsa el a távirányítót
vagy kapcsolja ki a funkciót a gépjármű
konfigurációs menüjében.
Proace_hu_Chap02_ouvertures_ed01-2016.indd 9006/07/2016 07:05
Nyílászárók
