TOYOTA PROACE 2018 Bruksanvisningar (in Swedish)

251
Jumpy _sv_Chap06_conduite_ed01-2016
Med hjälp av en kamera som är placerad upptill på vindrutan identifierar systemet avvikelser
i bilens kurs i förhållande till vägmarkeringar,
som kan tyda på bristande uppmärksamhet och
trötthet.
Funktionen är särskilt anpassad efter snabba
vägar (hastighet över 65 km/h).

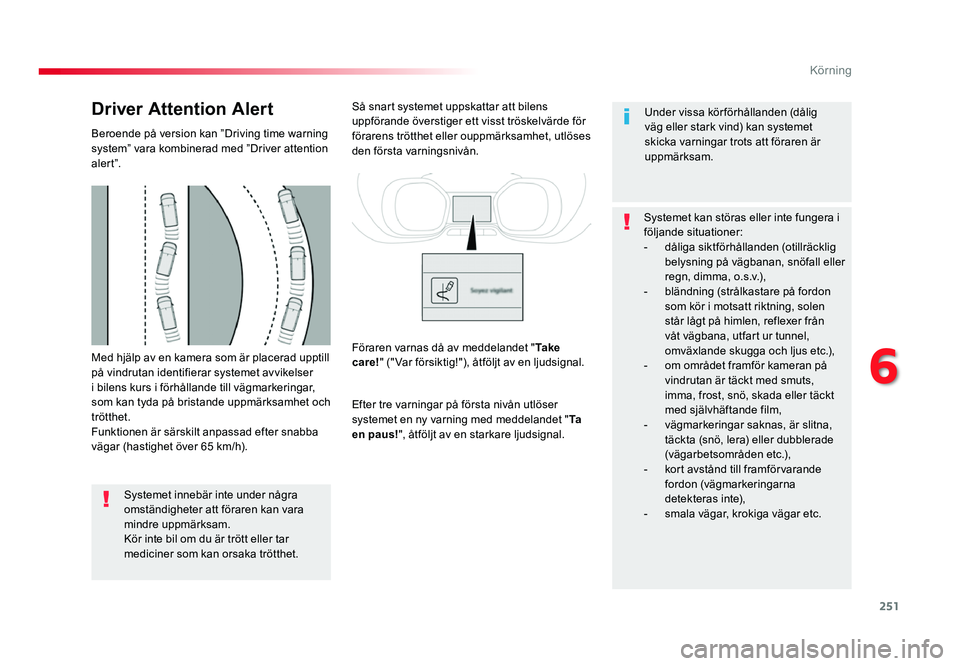

Driver Attention Alert
Beroende på version kan ”Driving time warning
system” vara kombinerad med ”Driver attention
a l e r t ”.Systemet innebär inte under några
omständigheter att föraren kan vara
mindre uppmärksam.
Kör inte bil om du är trött eller tar
mediciner som kan orsaka trötthet. Så snart systemet uppskattar att bilens
uppförande överstiger ett visst tröskelvärde för
förarens trötthet eller ouppmärksamhet, utlöses
den första varningsnivån.
Efter tre varningar på första nivån utlöser
systemet en ny varning med meddelandet "
Ta
en paus! ", åtföljt av en starkare ljudsignal. Under vissa körförhållanden (dålig
väg eller stark vind) kan systemet
skicka varningar trots att föraren är
uppmärksam.
Systemet kan störas eller inte fungera i
följande situationer:
- dåliga siktförhållanden (otillräcklig belysning på vägbanan, snöfall eller
regn, dimma, o.s.v.),
- bländning (strålkastare på fordon som kör i motsatt riktning, solen
står lågt på himlen, reflexer från
våt vägbana, utfart ur tunnel,
omväxlande skugga och ljus etc.),
- om området framför kameran på vindrutan är täckt med smuts,
imma, frost, snö, skada eller täckt
med självhäftande film,
- vägmarkeringar saknas, är slitna, täckta (snö, lera) eller dubblerade
(vägarbetsområden etc.),
- kort avstånd till framförvarande fordon (vägmarkeringarna
detekteras inte),
- smala vägar, krokiga vägar etc.
Föraren varnas då av meddelandet " Ta k e
care! " ("Var försiktig!"), åtföljt av en ljudsignal.
Proace_Sweden.indb 25105/07/2016 16:30
6
Körning

252
Jumpy _sv_Chap06_conduite_ed01-2016

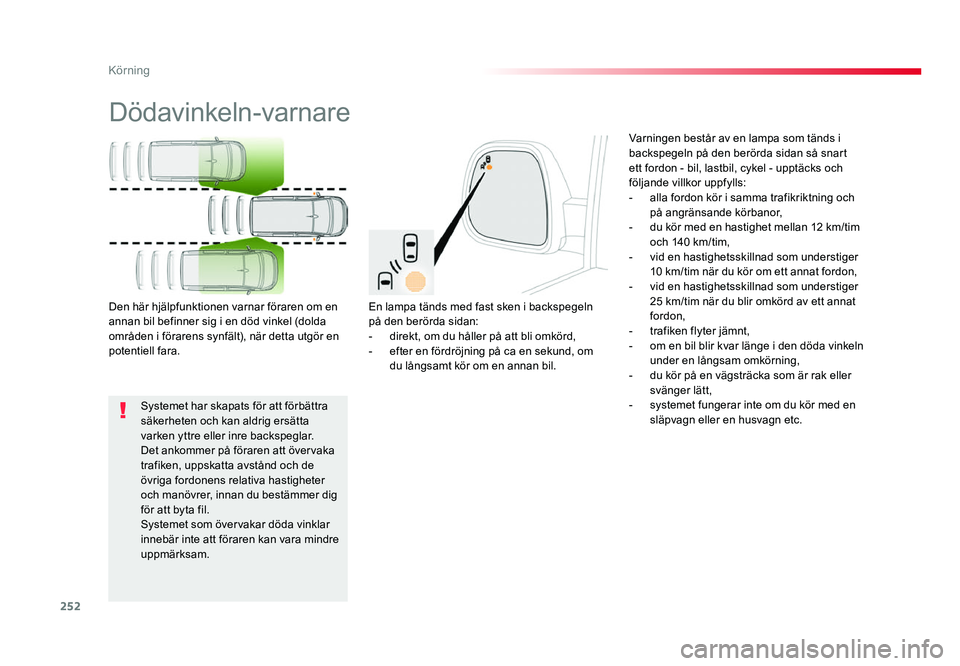

Dödavinkeln-varnare
En lampa tänds med fast sken i backspegeln
på den berörda sidan:
- direkt, om du håller på att bli omkörd,- efter en fördröjning på ca en sekund, om du långsamt kör om en annan bil.
Den här hjälpfunktionen varnar föraren om en
annan bil befinner sig i en död vinkel (dolda
områden i förarens synfält), när detta utgör en
potentiell fara. Varningen består av en lampa som tänds i
backspegeln på den berörda sidan så snart
ett fordon - bil, lastbil, cykel - upptäcks och
följande villkor uppfylls:
- alla fordon kör i samma trafikriktning och på angränsande körbanor,- du kör med en hastighet mellan 12 km/tim och 140 km/tim,- vid en hastighetsskillnad som understiger 10 km/tim när du kör om ett annat fordon,
- vid en hastighetsskillnad som understiger 25 km/tim när du blir omkörd av ett annat
fordon,
- trafiken flyter jämnt,- om en bil blir kvar länge i den döda vinkeln under en långsam omkörning,- du kör på en vägsträcka som är rak eller svänger lätt,- systemet fungerar inte om du kör med en släpvagn eller en husvagn etc.
Systemet har skapats för att förbättra
säkerheten och kan aldrig ersätta
varken yttre eller inre backspeglar.
Det ankommer på föraren att övervaka
trafiken, uppskatta avstånd och de
övriga fordonens relativa hastigheter
och manövrer, innan du bestämmer dig
för att byta fil.
Systemet som övervakar döda vinklar
innebär inte att föraren kan vara mindre
uppmärksam.
Proace_Sweden.indb 25205/07/2016 16:30
Körning

253
Jumpy _sv_Chap06_conduite_ed01-2016

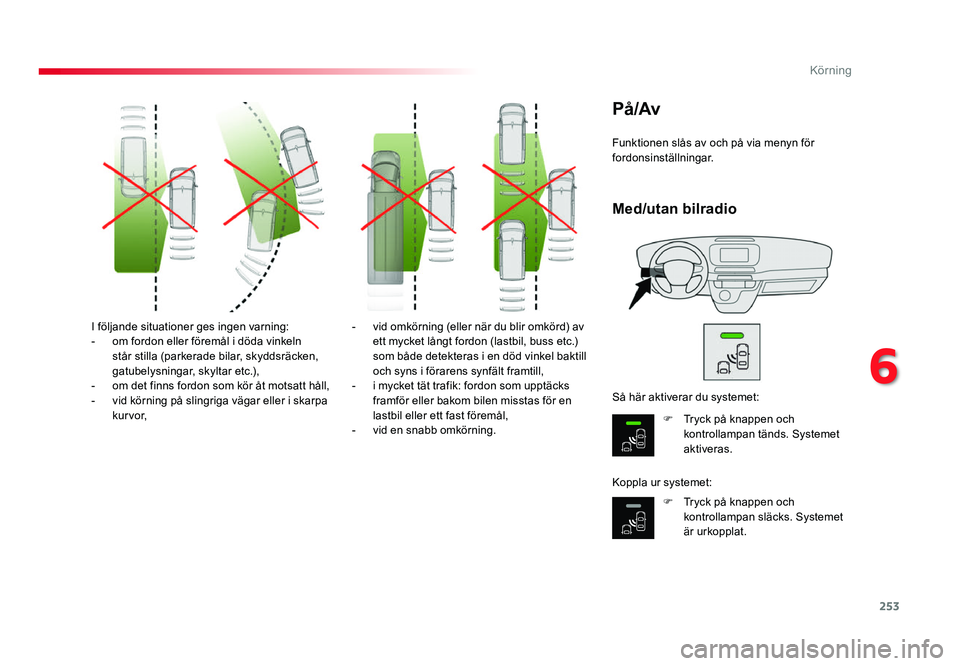

I följande situationer ges ingen varning:- om fordon eller föremål i döda vinkeln står stilla (parkerade bilar, skyddsräcken,
gatubelysningar, skyltar etc.),
- om det finns fordon som kör åt motsatt håll,- vid körning på slingriga vägar eller i skarpa kurvor,
- vid omkörning (eller när du blir omkörd) av ett mycket långt fordon (lastbil, buss etc.)
som både detekteras i en död vinkel baktill
och syns i förarens synfält framtill,
- i mycket tät trafik: fordon som upptäcks framför eller bakom bilen misstas för en
lastbil eller ett fast föremål,
- vid en snabb omkörning.
Funktionen slås av och på via menyn för
fordonsinställningar.
På /Av
F Tryck på knappen och kontrollampan tänds. Systemet
aktiveras.
F
Tryck på knappen och kontrollampan släcks. Systemet
är urkopplat.
Så här aktiverar du systemet:
Koppla ur systemet:
Med/utan bilradio
Proace_Sweden.indb 25305/07/2016 16:30
6
Körning

254
Jumpy _sv_Chap06_conduite_ed01-2016
Funktionsfel
Låt en auktoriserad Toyota-åter försäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning
kontrollera det.Systemet kan tillfälligt störas vid vissa
väderförhållanden (regn, hagel etc.).
Falska varningar kan till exempel
uppstå vid körning på våta vägbanor
eller vid passage från en torr till en våt
vägbana (t.ex. kan vattendimma i den
döda vinkeln tolkas som ett fordon).
Vid dåligt väder eller under vintern bör
du försäkra dig om att sensorerna inte
täcks av smuts, frost eller snö.
Se till att inte täcka över
varningsområdet på sidospegeln eller
detekteringsområdena på stötfångarna
fram och bak, med klisterlappar eller
andra föremål. De riskerar att störa
systemets funktion.
Beroende på fordonets utrustning:
Med pekskärm
Gå till menyn
Körning och aktivera/koppla ur
" Dödavinkeln-varnare ".
Kontrollampan/lamporna blinkar vid fel.
Varningslampan på den här knappen
blinkar och ett meddelande visas
tillsammans, med en ljudsignal.
Systemet minns sitt funktionsläge när
tändningen slås ifrån.
Systemet kopplas ur automatiskt om
bilen drar ett släp med en dragkrok som
godkänts av Toyota.
Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket minst 30 centimeter från
sensorerna, annars riskerar de att
skadas.
eller
Proace_Sweden.indb 25405/07/2016 16:30
Körning

255
Jumpy _sv_Chap06_conduite_ed01-2016
Med hjälp av sensorer placerade i stötfångarna ger den här funktionen information om
avståndet till olika hinder (till exempel
fotgängare, fordon, träd, vägbommar etc.) som
befinner sig inom avkänningsområdet.
Vissa typer av hinder (till exempel stolpar
och vägkoner) kan detekteras i början av
manövern men inte i slutet, om de befinner sig i
parkeringssensorernas döda vinklar.
Parkeringssensorer
Systemet aktiveras så fort du lägger i
backväxeln.
Aktiveringen bekräftas av en ljudsignal.
Systemet avaktiveras på nytt när du lägger ur
backväxeln.
Ljudsignal
Parkeringssensorer bak
Den kompletterar ljudsignalen med segment
på skärmen eller instrumentpanelen, som visas
allt närmare bilen. I positionen närmast hindret
visas symbolen för "fara".
Grafisk visning
Denna funktion innebär under inga
omständigheter att föraren kan vara
mindre uppmärksam.Avståndsindikeringen sker i form av
ljudsignaler, som hörs oftare ju närmare bilen
kommer hindret.
Hindret lokaliseras tack vare ljudsignalen som
hörs i högtalarna (höger eller vänster sida).
Då avståndet mellan bilen och hindret
är mindre än c:a trettio cm blir signalen
kontinuerlig.
Proace_Sweden.indb 25505/07/2016 16:30
6
Körning

256
Jumpy _sv_Chap06_conduite_ed01-2016
Parkeringssensorer fram
I tillägg till parkeringssensorerna bak kan
hinder också detekteras framför bilen i
hastigheter under 10 km/tim.
Parkeringssensorerna fram stängs av om
bilen stannar i mer än tre sekunder med en
framåtväxel ilagd, om inget hinder detekteras
eller så fort bilens hastighet överstiger
10 km/tim.
Med bilradio
Av/på
Av- och påslagning av funktionen görs via
menyn för fordonsinställningar.
Ljudet som sänds via högtalaren (fram
eller bak) upplyser dig om att hindret är
framför eller bakom bilen. Funktionen stängs av automatiskt
om du drar ett släp eller monterar en
cykelhållare på dragkroken (gäller
fordon med dragkrok godkänd av
Toyota).
Gå till menyn " Personalisation-configuration "
(Inställningar) och aktivera/koppla ur " Parking
assistance " (Parkeringshjälp).
Med pekskärm
Gå till menyn Körning och aktivera/koppla ur
" Parkeringssensor ".
Utan bilradio
För att koppla ur systemet:
F
Tryck på knappen och kontrollampan tänds. Systemet
är urkopplat.
Så här aktiverar du systemet: F
Tryck på knappen och kontrollampan släcks. Systemet
är aktiverat.
Proace_Sweden.indb 25605/07/2016 16:30
Körning

257
Jumpy _sv_Chap06_conduite_ed01-2016
När du backar och ett fel uppstår kan följande hända, beroende på bilens utrustning:
Kontakta en auktoriserad Toyota-åter försäljare
eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.Den här varningslampan tänds och
ett meddelande visas tillsammans
med en ljudsignal.
Varningslampan på den här knappen
blinkar och ett meddelande visas
tillsammans, med en ljudsignal.
I dåligt väder eller på vintern bör du
försäkra dig om att sensorerna inte är
täckta av lera, rimfrost eller snö. Då du
lägger i backväxeln informeras du av en
ljudsignal (långt pip) om att sensorerna
kan vara smutsiga.
Vissa ljudkällor (motorcykel,
lastbil, tryckluftsborr...) kan utlösa
parkeringssensorernas ljudsignaler. Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket minst 30 centimeter från
sensorerna, annars riskerar de att
skadas.
Funktionsfel
Proace_Sweden.indb 25705/07/2016 16:30
6
Körning

258
Jumpy _sv_Chap06_conduite_ed01-2016
Backkamera med visning i backspegeln
Backkameran aktiveras automatiskt när
backväxeln läggs i.
Funktionen kan kompletteras med
parkeringssensorerna.Om bakluckan eller en bakdörr öppnas
(beroende på utförande) kan displayen
störas.
Ta hänsyn till det utrymme som krävs
för öppning av en skåpdörr.
Det är normalt att bilden återges med
viss deformation.
Backkameran innebär inte att föraren
kan vara mindre uppmärksam. Kontrollera regelbundet att
kameralinserna är rena.
Rengör backkameran regelbundet med
en torr, mjuk trasa.
Bilden visas på den invändiga backspegeln.
Högtr yckstvätt (till exempel om bilen
är lerig)
När du tvättar bilen ska du hålla
munstycket minst 30 centimeter från
kameran, annars riskerar den att
skadas.
De blå linjerna representerar bilens bredd
(inklusive backspeglar).
Den röda linjen representerar ett avstånd
på 30 cm från stötfångaren bak och de små
blå linjerna visar ett avstånd på 1 meter (
A)
respektive 2 meter ( B).
Proace_Sweden.indb 25805/07/2016 16:30
Körning

259
Jumpy _sv_Chap06_conduite_ed01-2016
180-vy bakåt
Det här funktionen visar närområdet runt bilen
på skärmen med hjälp av kameror som är
placerade baktill på bilen. Backsensorerna
på den bakre och/eller främre stötfångaren
kompletterar informationen från vyn ovanifrån
som visas på den högra bilden.
Som komplement till vyn ovanifrån (höger
bild) finns flera olika alternativ för den vänstra
bilden:
- Standardvy bakåt- 180°-vy bakåt- återskapad inzoomad vy bakåt
Så återskapas en bild
Systemet visar både en bild från någon av
de valda vyerna (till vänster) liksom en bild
ovanifrån av området bakom bilen.
AUTO-läget är aktiverat som standard.
I det här läget väljer systemet den bästa
bilden (standard eller zoom) beroende
på den information som kommer från
parkeringssensorerna.
180°-vy är bara tillgängligt via menyerna.Bilden försvinner när hastigheten
överstiger 10 km/h.
Funktionen stängs av automatiskt
sju sekunder efter att backväxeln
inte längre är i, eller om en dörr eller
bakluckan öppnas. Funktionen är en hjälp till föraren som
underlättar sikten och innebär inte att
du kan vara mindre uppmärksam.
Bilderna från kamerorna kan vara
deformerade på grund av yttre orsaker
(väderförhållanden, körstil...).
Om solen lyser kan det finnas skuggor
och om ljusförhållandena inte är
tillräckliga kan bilden förmörkas och få
mindre kontrast.
Den bakre kameran spelar in omgivningen runt
fordonet under manövern. En bild ovanifrån av
området bakom bilen återskapas (visas mellan
blå ramar) i realtid medan du manövrerar bilen.
Bilden gör det enklare att manövrera bilen rätt
när du parkerar och att se samtliga hinder i
närheten.
Den återskapade bilden raderas automatiskt
om bilen står stilla för länge.
Proace_Sweden.indb 25905/07/2016 16:30
6
Körning

260
Jumpy _sv_Chap06_conduite_ed01-2016
Standardvy
"180°-v y"Inzoomad vy (återskapad)
Kameran lagrar information genom hela
manövern för att skapa en bild ovanifrån av
området bakom fordonet som tar hänsyn till alla
hinder runtomkring.
Vyn är tillgänglig i AUTO -läge eller genom att
du väljer den i menyn för ändring av vy.
180°-vyn låter dig backa ut från en
parkeringsplats samtidigt som du förvarnas om
ett fordon, en fotgängare eller cyklist närmar
sig bakom bilen.
Vyn rekommenderas inte för att genomföra
hela backningsmanövern.
Den är sammansatt på följande sätt:
Området bakom fordonet visas på skärmen.
De längsgående blå linjerna representerar
bilens bredd (inklusive backspeglar) och deras
riktning beror på rattens läge.
Den röda linjen representerar ett avstånd på
30 cm från stötfångaren bak och de tvärgående blå linjerna visar ett avstånd på 1 meter
respektive 2 meter.
Vyer bakåt
Lägg i backväxeln för att aktivera kameran som
är placerad på bakluckan eller en bakdörr.
Parkeringssensorerna bak kompletterar
den information du får om hur det ser ut
runt bilen.
Hindren kan se ut att var längre bort än
de verkligen är.
Det är viktigt att samtidigt använda
sidospeglarna under hela manövern.
Proace_Sweden.indb 26005/07/2016 16:30
Körning
