TOYOTA PROACE 2020 Betriebsanleitungen (in German)

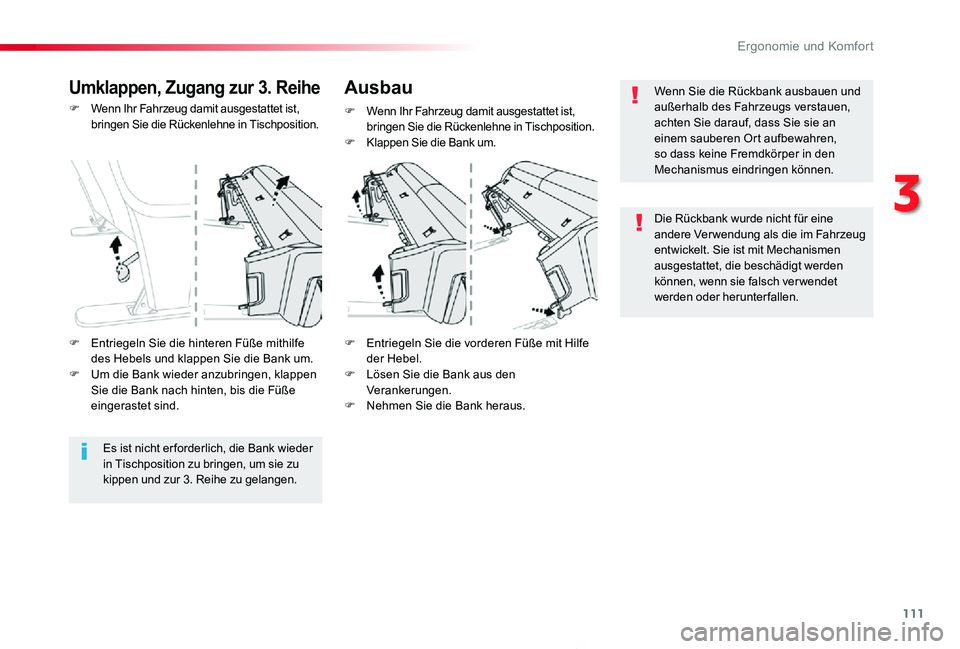

111
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.
F Entriegeln Sie die vorderen Füße mit Hilfe der Hebel.F Lösen Sie die Bank aus den Verankerungen.F Nehmen Sie die Bank heraus.
F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.F Klappen Sie die Bank um.
Umklappen, Zugang zur 3. ReiheAusbau
Es ist nicht er forderlich, die Bank wieder in Tischposition zu bringen, um sie zu kippen und zur 3. Reihe zu gelangen.
F Entriegeln Sie die hinteren Füße mithilfe des Hebels und klappen Sie die Bank um.F Um die Bank wieder anzubringen, klappen Sie die Bank nach hinten, bis die Füße eingerastet sind.
Wenn Sie die Rückbank ausbauen und außerhalb des Fahrzeugs verstauen, achten Sie darauf, dass Sie sie an einem sauberen Ort aufbewahren, so dass keine Fremdkörper in den Mechanismus eindringen können.
Die Rückbank wurde nicht für eine andere Ver wendung als die im Fahrzeug entwickelt. Sie ist mit Mechanismen ausgestattet, die beschädigt werden können, wenn sie falsch ver wendet werden oder herunterfallen.
3
Ergonomie und Komfort

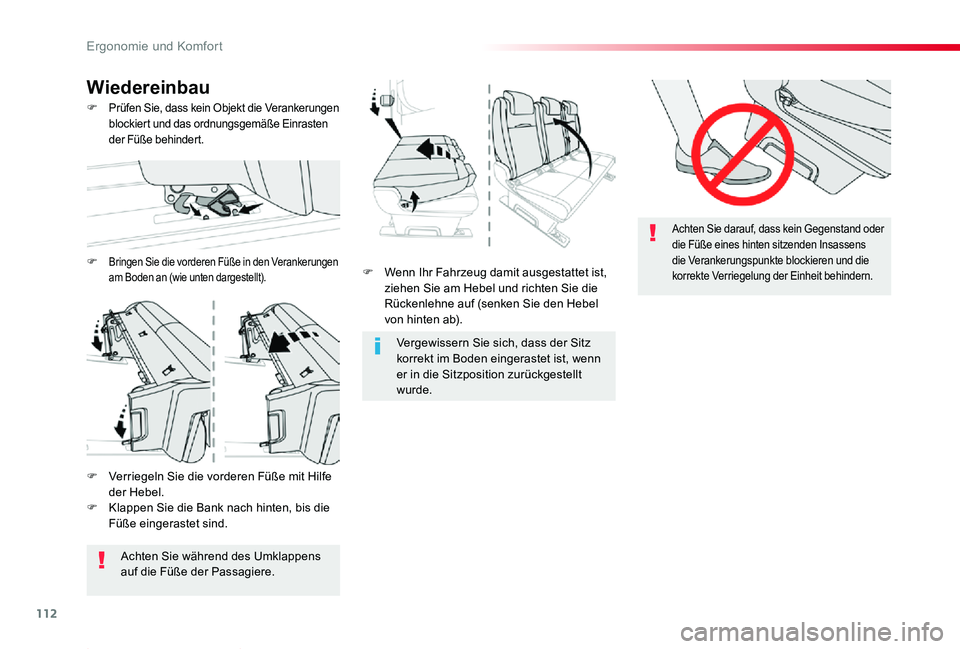

112
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie am Hebel und richten Sie die Rückenlehne auf (senken Sie den Hebel von hinten ab).
Vergewissern Sie sich, dass der Sitz korrekt im Boden eingerastet ist, wenn er in die Sitzposition zurückgestellt wurde.
Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
F Prüfen Sie, dass kein Objekt die Verankerungen blockiert und das ordnungsgemäße Einrasten der Füße behindert.
Wiedereinbau
F Verriegeln Sie die vorderen Füße mit Hilfe der Hebel.F Klappen Sie die Bank nach hinten, bis die Füße eingerastet sind.
Achten Sie während des Umklappens auf die Füße der Passagiere.
F Bringen Sie die vorderen Füße in den Verankerungen am Boden an (wie unten dargestellt).
Ergonomie und Komfort

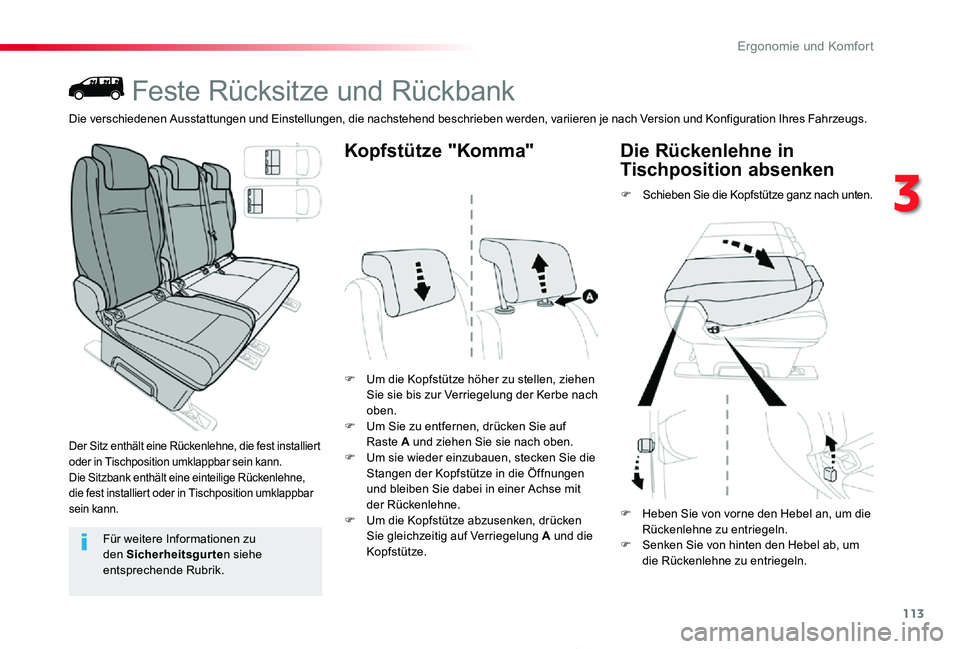

113
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Feste Rücksitze und Rückbank
Der Sitz enthält eine Rückenlehne, die fest installiert oder in Tischposition umklappbar sein kann.Die Sitzbank enthält eine einteilige Rückenlehne, die fest installiert oder in Tischposition umklappbar sein kann.
F Um die Kopfstütze höher zu stellen, ziehen Sie sie bis zur Verriegelung der Kerbe nach oben.F Um Sie zu entfernen, drücken Sie auf Raste A und ziehen Sie sie nach oben.F Um sie wieder einzubauen, stecken Sie die Stangen der Kopfstütze in die Öffnungen und bleiben Sie dabei in einer Achse mit der Rückenlehne.F Um die Kopfstütze abzusenken, drücken Sie gleichzeitig auf Verriegelung A und die Kopfstütze.
Kopfstütze "Komma"
F Schieben Sie die Kopfstütze ganz nach unten.
Die Rückenlehne in
Tischposition absenken
Für weitere Informationen zu den Sicherheitsgurten siehe entsprechende Rubrik.
F Heben Sie von vorne den Hebel an, um die Rückenlehne zu entriegeln.F Senken Sie von hinten den Hebel ab, um die Rückenlehne zu entriegeln.
Die verschiedenen Ausstattungen und Einstellungen, die nachstehend beschrieben werden, variieren je nach Version und Konfiguration Ihres Fahrzeugs.
3
Ergonomie und Komfort

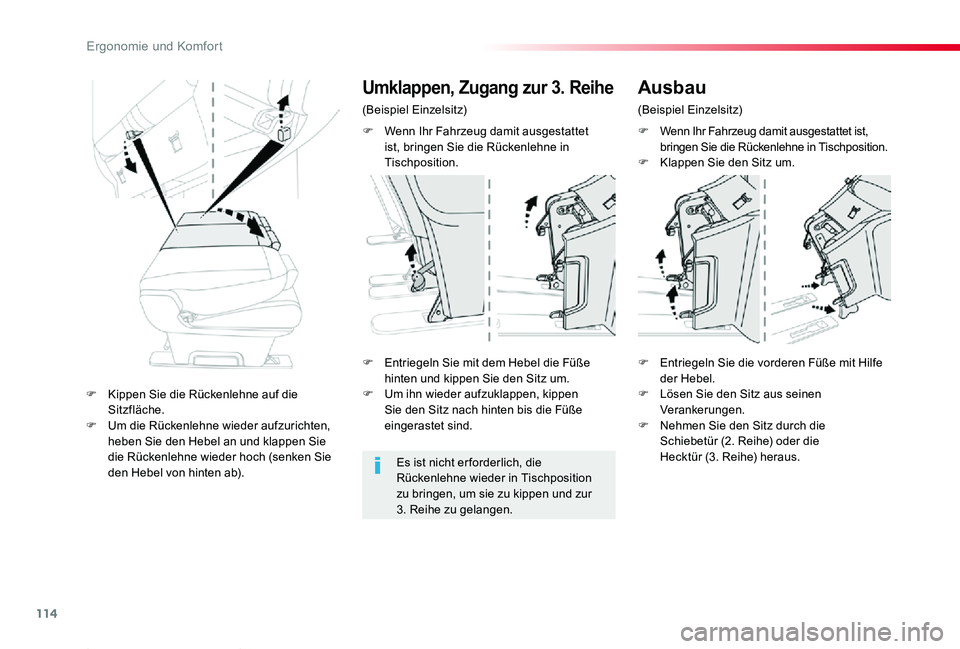

114
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.F Klappen Sie den Sitz um.
F Entriegeln Sie mit dem Hebel die Füße hinten und kippen Sie den Sitz um.F Um ihn wieder aufzuklappen, kippen Sie den Sitz nach hinten bis die Füße eingerastet sind.
F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.
Umklappen, Zugang zur 3. Reihe
(Beispiel Einzelsitz)
Ausbau
(Beispiel Einzelsitz)
Es ist nicht er forderlich, die Rückenlehne wieder in Tischposition zu bringen, um sie zu kippen und zur 3. Reihe zu gelangen.
F Kippen Sie die Rückenlehne auf die Sitzfläche.F Um die Rückenlehne wieder aufzurichten, heben Sie den Hebel an und klappen Sie die Rückenlehne wieder hoch (senken Sie den Hebel von hinten ab).
F Entriegeln Sie die vorderen Füße mit Hilfe der Hebel.F Lösen Sie den Sitz aus seinen Verankerungen.F Nehmen Sie den Sitz durch die Schiebetür (2. Reihe) oder die Hecktür (3. Reihe) heraus.
Ergonomie und Komfort

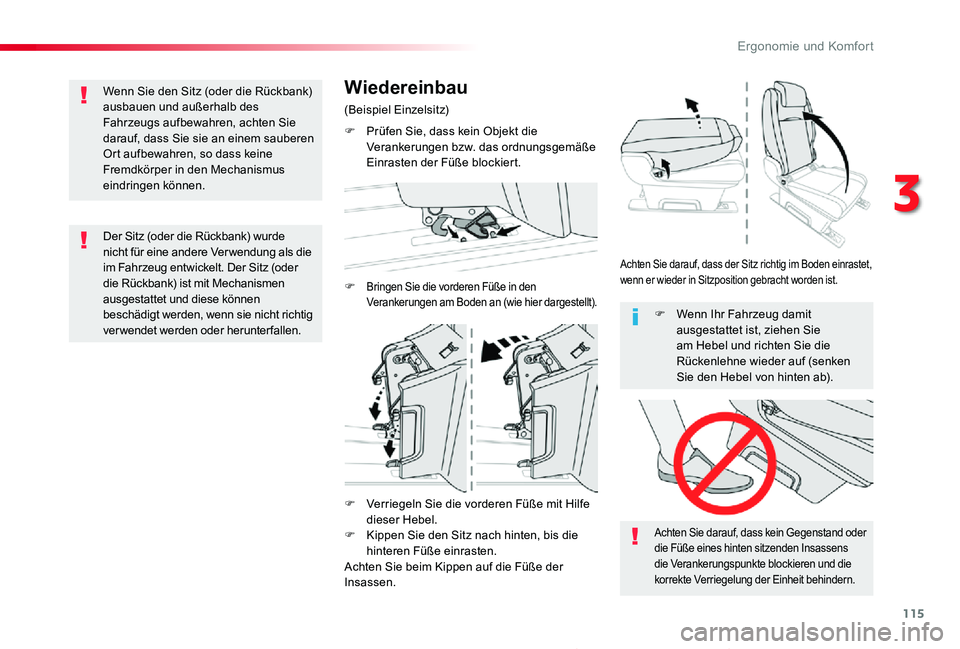

115
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
F Verriegeln Sie die vorderen Füße mit Hilfe dieser Hebel.F Kippen Sie den Sitz nach hinten, bis die hinteren Füße einrasten.Achten Sie beim Kippen auf die Füße der Insassen.
Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie am Hebel und richten Sie die Rückenlehne wieder auf (senken Sie den Hebel von hinten ab).
Der Sitz (oder die Rückbank) wurde nicht für eine andere Ver wendung als die im Fahrzeug entwickelt. Der Sitz (oder die Rückbank) ist mit Mechanismen ausgestattet und diese können beschädigt werden, wenn sie nicht richtig verwendet werden oder herunterfallen.
Wenn Sie den Sitz (oder die Rückbank) ausbauen und außerhalb des Fahrzeugs aufbewahren, achten Sie darauf, dass Sie sie an einem sauberen Ort aufbewahren, so dass keine Fremdkörper in den Mechanismus eindringen können.
Wiedereinbau
(Beispiel Einzelsitz)
F Prüfen Sie, dass kein Objekt die Verankerungen bzw. das ordnungsgemäße Einrasten der Füße blockiert.
F Bringen Sie die vorderen Füße in den Verankerungen am Boden an (wie hier dargestellt).
Achten Sie darauf, dass der Sitz richtig im Boden einrastet, wenn er wieder in Sitzposition gebracht worden ist.
3
Ergonomie und Komfort

116
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Vorsichtsmaßnahmen
für die Sitze und die
Sitzbänke
Nach den diversen Umbauten:- ausgebaute Kopfstützen immer sicher ablegen und befestigen,- überprüfen, dass die Sicherheitsgurte für die Insassen noch zugänglich und leicht anzulegen sind,- alle Insassen müssen die Kopfstützen ihrer Sitze korrekt einstellen sowie die Sicherheitsgurte einstellen und anlegen.
Beladen mit Gepäck oder
Gegenständen hinter den
Sitzen und der Sitzbank
der 3. Reihe
Wenn Sie Gepäck in der 3. Reihe auf den Rückenlehnen in Tischposition laden möchten, müssen die Rückenlehnen der 2. Reihe sich ebenfalls in Tischposition befinden.
Aufkleber
Während der Fahrt dar f kein Insasse:- in Reihe 3 sitzen, wenn die Rückenlehne davor (Reihe 2) nach vorne umgeklappt ist,- in Reihe 3 sitzen, wenn der Sitz/die Bank davor (Reihe 2) umgeklappt ist,- in Reihe 2 oder 3 auf dem rechten Seitenplatz sitzen, wenn die Bank umgeklappt ist,- auf einem Mittelplatz sitzen, wenn der rechte Sitz umgeklappt ist.
Ergonomie und Komfort

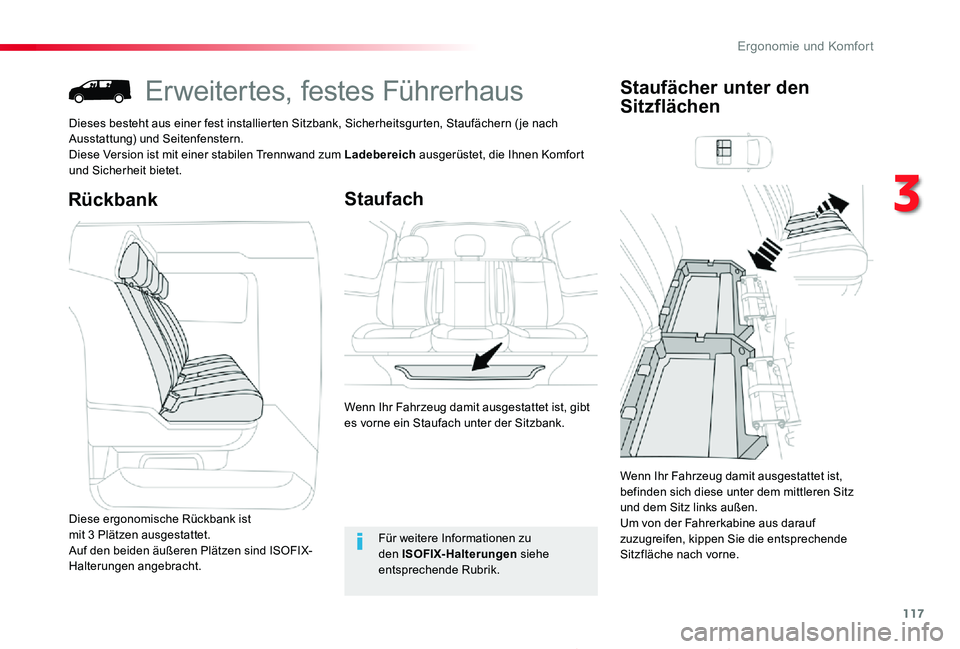

117
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Erweitertes, festes Führerhaus
Dieses besteht aus einer fest installierten Sitzbank, Sicherheitsgurten, Staufächern ( je nach Ausstattung) und Seitenfenstern.Diese Version ist mit einer stabilen Trennwand zum Ladebereich ausgerüstet, die Ihnen Komfort und Sicherheit bietet.
RückbankStaufach
Wenn Ihr Fahrzeug damit ausgestattet ist, gibt es vorne ein Staufach unter der Sitzbank.
Diese ergonomische Rückbank ist mit 3 Plätzen ausgestattet.Auf den beiden äußeren Plätzen sind ISOFIX-Halterungen angebracht.
Staufächer unter den
Sitzflächen
Für weitere Informationen zu den ISOFIX-Halterungen siehe entsprechende Rubrik.
Wenn Ihr Fahrzeug damit ausgestattet ist, befinden sich diese unter dem mittleren Sitz und dem Sitz links außen.Um von der Fahrerkabine aus darauf zuzugreifen, kippen Sie die entsprechende Sitzfläche nach vorne.
3
Ergonomie und Komfort

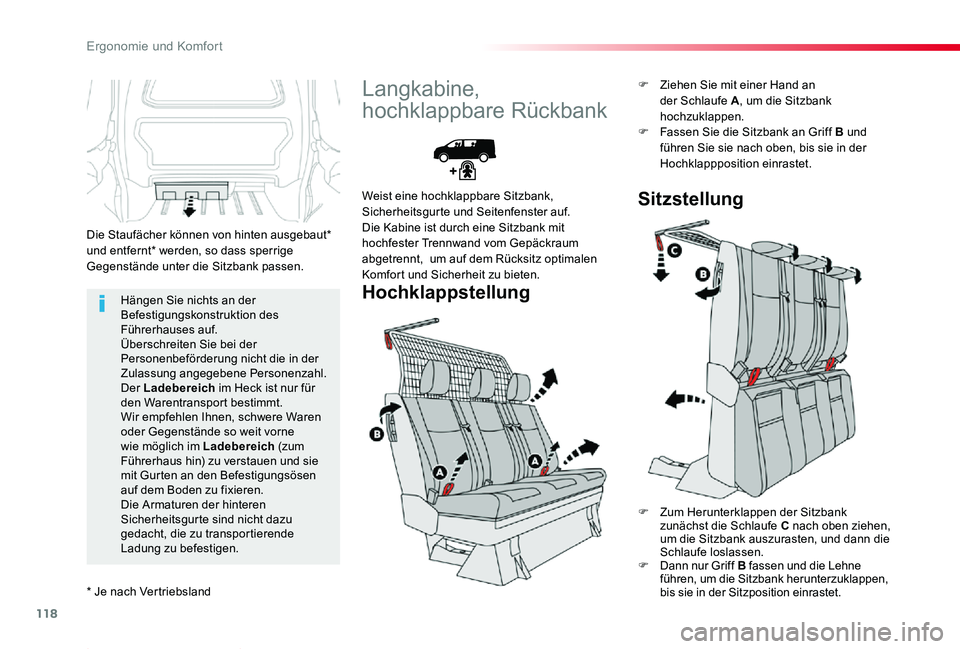

118
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Hängen Sie nichts an der Befestigungskonstruktion des Führerhauses auf.Überschreiten Sie bei der Personenbeförderung nicht die in der Zulassung angegebene Personenzahl.Der Ladebereich im Heck ist nur für den Warentransport bestimmt.Wir empfehlen Ihnen, schwere Waren oder Gegenstände so weit vorne wie möglich im Ladebereich (zum Führerhaus hin) zu verstauen und sie mit Gurten an den Befestigungsösen auf dem Boden zu fixieren.Die Armaturen der hinteren Sicherheitsgurte sind nicht dazu gedacht, die zu transportierende Ladung zu befestigen.
Die Staufächer können von hinten ausgebaut* und entfernt* werden, so dass sperrige Gegenstände unter die Sitzbank passen.
* Je nach Vertriebsland
Langkabine,
hochklappbare Rückbank
Hochklappstellung
Weist eine hochklappbare Sitzbank, Sicherheitsgurte und Seitenfenster auf.Die Kabine ist durch eine Sitzbank mit hochfester Trennwand vom Gepäckraum abgetrennt, um auf dem Rücksitz optimalen Komfort und Sicherheit zu bieten.
F Ziehen Sie mit einer Hand an der Schlaufe A, um die Sitzbank hochzuklappen.F Fassen Sie die Sitzbank an Griff B und führen Sie sie nach oben, bis sie in der Hochklappposition einrastet.
Sitzstellung
F Zum Herunterklappen der Sitzbank zunächst die Schlaufe C nach oben ziehen, um die Sitzbank auszurasten, und dann die Schlaufe loslassen.F Dann nur Griff B fassen und die Lehne führen, um die Sitzbank herunterzuklappen, bis sie in der Sitzposition einrastet.
Ergonomie und Komfort

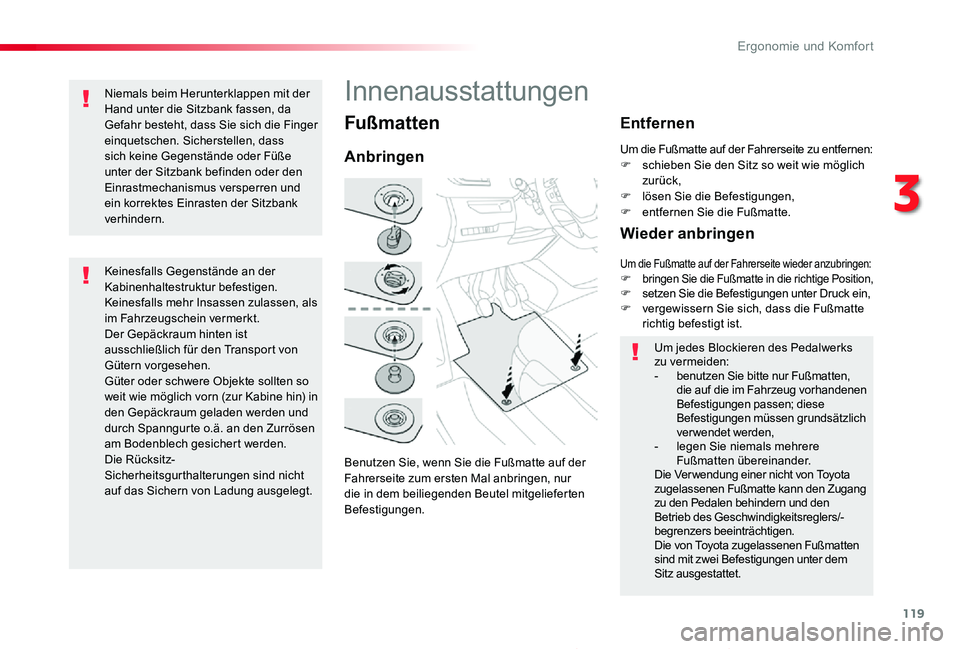

119
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Fußmatten
Benutzen Sie, wenn Sie die Fußmatte auf der Fahrerseite zum ersten Mal anbringen, nur die in dem beiliegenden Beutel mitgelieferten Befestigungen.
Anbringen
Entfernen
Wieder anbringen
Um jedes Blockieren des Pedalwerks zu vermeiden:- benutzen Sie bitte nur Fußmatten, die auf die im Fahrzeug vorhandenen Befestigungen passen; diese Befestigungen müssen grundsätzlich verwendet werden,- legen Sie niemals mehrere Fußmatten übereinander.Die Ver wendung einer nicht von Toyota zugelassenen Fußmatte kann den Zugang zu den Pedalen behindern und den Betrieb des Geschwindigkeitsreglers/-begrenzers beeinträchtigen.Die von Toyota zugelassenen Fußmatten sind mit zwei Befestigungen unter dem Sitz ausgestattet.
Um die Fußmatte auf der Fahrerseite zu entfernen:F schieben Sie den Sitz so weit wie möglich zurück,F lösen Sie die Befestigungen,F entfernen Sie die Fußmatte.
Um die Fußmatte auf der Fahrerseite wieder anzubringen:F bringen Sie die Fußmatte in die richtige Position,F setzen Sie die Befestigungen unter Druck ein,F vergewissern Sie sich, dass die Fußmatte richtig befestigt ist.
Innenausstattungen
Keinesfalls Gegenstände an der Kabinenhaltestruktur befestigen. Keinesfalls mehr Insassen zulassen, als im Fahrzeugschein vermerkt. Der Gepäckraum hinten ist ausschließlich für den Transport von Gütern vorgesehen. Güter oder schwere Objekte sollten so weit wie möglich vorn (zur Kabine hin) in den Gepäckraum geladen werden und durch Spanngurte o.ä. an den Zurrösen am Bodenblech gesichert werden. Die Rücksitz-Sicherheitsgurthalterungen sind nicht auf das Sichern von Ladung ausgelegt.
Niemals beim Herunterklappen mit der Hand unter die Sitzbank fassen, da Gefahr besteht, dass Sie sich die Finger einquetschen. Sicherstellen, dass sich keine Gegenstände oder Füße unter der Sitzbank befinden oder den Einrastmechanismus versperren und ein korrektes Einrasten der Sitzbank verhindern.
3
Ergonomie und Komfort

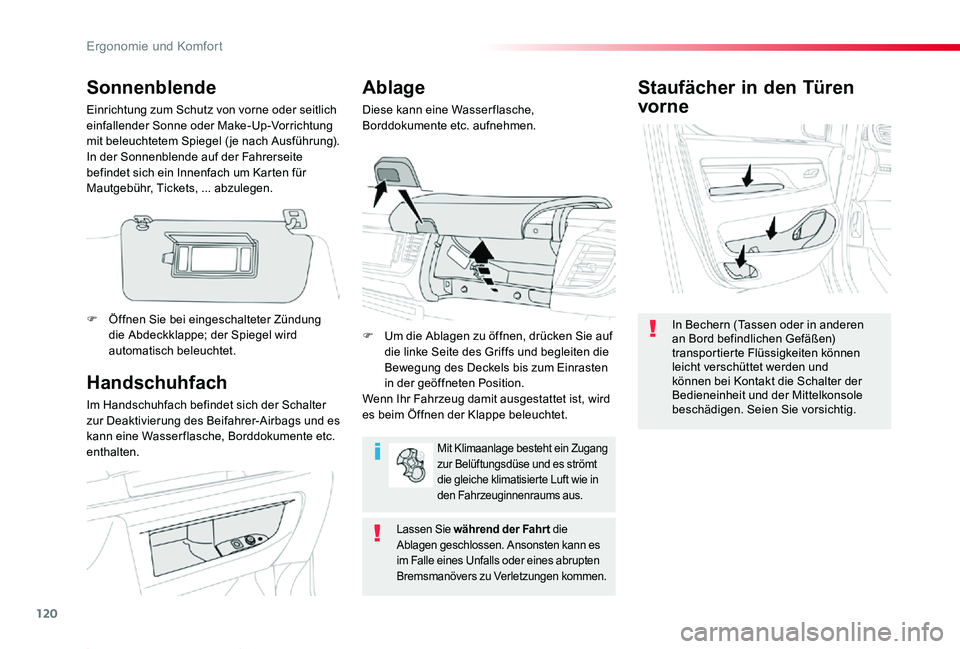

120
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Staufächer in den Türen
vorne
In Bechern (Tassen oder in anderen an Bord befindlichen Gefäßen) transportierte Flüssigkeiten können leicht verschüttet werden und können bei Kontakt die Schalter der Bedieneinheit und der Mittelkonsole beschädigen. Seien Sie vorsichtig.
Handschuhfach
Im Handschuhfach befindet sich der Schalter zur Deaktivierung des Beifahrer-Airbags und es kann eine Wasser flasche, Borddokumente etc. enthalten.
Ablage
Diese kann eine Wasser flasche, Borddokumente etc. aufnehmen.
F Um die Ablagen zu öffnen, drücken Sie auf die linke Seite des Griffs und begleiten die Bewegung des Deckels bis zum Einrasten in der geöffneten Position.Wenn Ihr Fahrzeug damit ausgestattet ist, wird es beim Öffnen der Klappe beleuchtet.
Mit Klimaanlage besteht ein Zugang zur Belüftungsdüse und es strömt die gleiche klimatisierte Luft wie in den Fahrzeuginnenraums aus.
Lassen Sie während der Fahrt die Ablagen geschlossen. Ansonsten kann es im Falle eines Unfalls oder eines abrupten Bremsmanövers zu Verletzungen kommen.
Sonnenblende
Einrichtung zum Schutz von vorne oder seitlich einfallender Sonne oder Make-Up-Vorrichtung mit beleuchtetem Spiegel ( je nach Ausführung).In der Sonnenblende auf der Fahrerseite befindet sich ein Innenfach um Karten für Mautgebühr, Tickets, ... abzulegen.
F Öffnen Sie bei eingeschalteter Zündung die Abdeckklappe; der Spiegel wird automatisch beleuchtet.
Ergonomie und Komfort
