TOYOTA PROACE 2020 Betriebsanleitungen (in German)

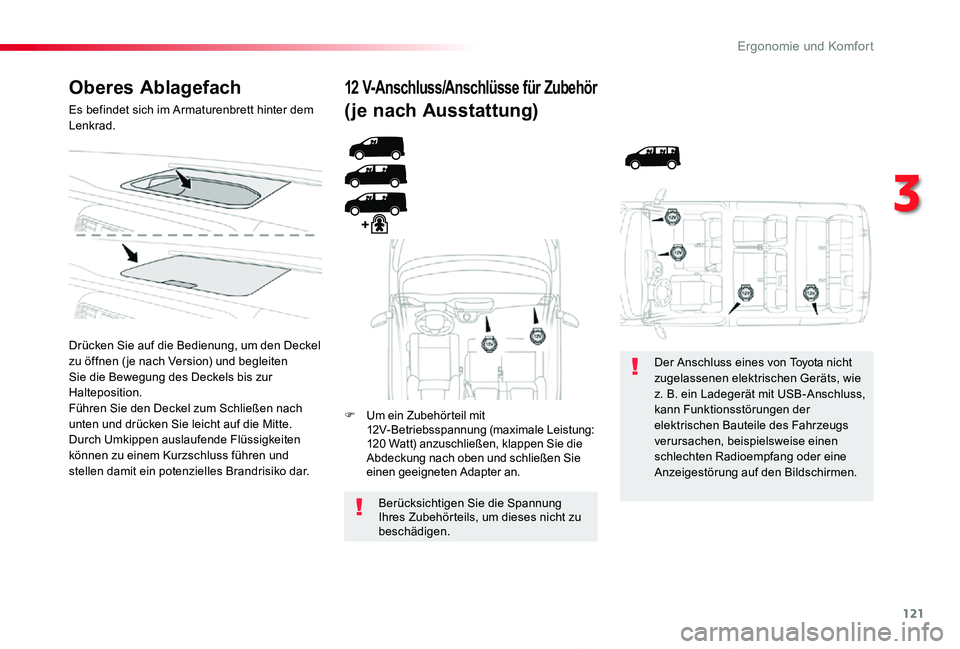

121
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Oberes Ablagefach
Es befindet sich im Armaturenbrett hinter dem Lenkrad.
Drücken Sie auf die Bedienung, um den Deckel zu öffnen ( je nach Version) und begleiten Sie die Bewegung des Deckels bis zur Halteposition.Führen Sie den Deckel zum Schließen nach unten und drücken Sie leicht auf die Mitte.Durch Umkippen auslaufende Flüssigkeiten
können zu einem Kurzschluss führen und stellen damit ein potenzielles Brandrisiko dar.
12 V-Anschluss/Anschlüsse für Zubehör
(je nach Ausstattung)
F Um ein Zubehörteil mit 12V-Betriebsspannung (maximale Leistung: 120 Watt) anzuschließen, klappen Sie die Abdeckung nach oben und schließen Sie einen geeigneten Adapter an.
Berücksichtigen Sie die Spannung Ihres Zubehörteils, um dieses nicht zu beschädigen.
Der Anschluss eines von To y o t a nicht zugelassenen elektrischen Geräts, wie z. B. ein Ladegerät mit USB-Anschluss, kann Funktionsstörungen der elektrischen Bauteile des Fahrzeugs verursachen, beispielsweise einen
schlechten Radioempfang oder eine Anzeigestörung auf den Bildschirmen.
3
Ergonomie und Komfort

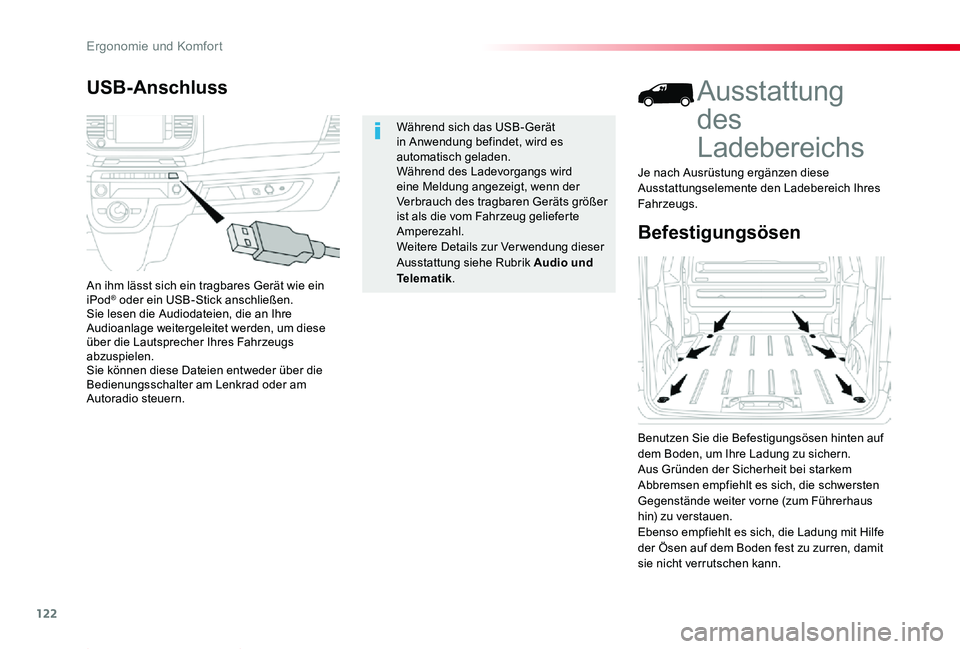

122
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Befestigungsösen
Ausstattung
des
Ladebereichs
Benutzen Sie die Befestigungsösen hinten auf dem Boden, um Ihre Ladung zu sichern.Aus Gründen der Sicherheit bei starkem Abbremsen empfiehlt es sich, die schwersten Gegenstände weiter vorne (zum Führerhaus hin) zu verstauen.Ebenso empfiehlt es sich, die Ladung mit Hilfe
der Ösen auf dem Boden fest zu zurren, damit sie nicht verrutschen kann.
Je nach Ausrüstung ergänzen diese Ausstattungselemente den Ladebereich Ihres Fahrzeugs.
USB-Anschluss
An ihm lässt sich ein tragbares Gerät wie ein iPod® oder ein USB-Stick anschließen.Sie lesen die Audiodateien, die an Ihre Audioanlage weitergeleitet werden, um diese über die Lautsprecher Ihres Fahrzeugs abzuspielen.Sie können diese Dateien entweder über die Bedienungsschalter am Lenkrad oder am Autoradio steuern.
Während sich das USB-Gerät in Anwendung befindet, wird es automatisch geladen.Während des Ladevorgangs wird eine Meldung angezeigt, wenn der Verbrauch des tragbaren Geräts größer ist als die vom Fahrzeug gelieferte Amperezahl.
Weitere Details zur Ver wendung dieser Ausstattung siehe Rubrik Audio und Telematik.
Ergonomie und Komfort

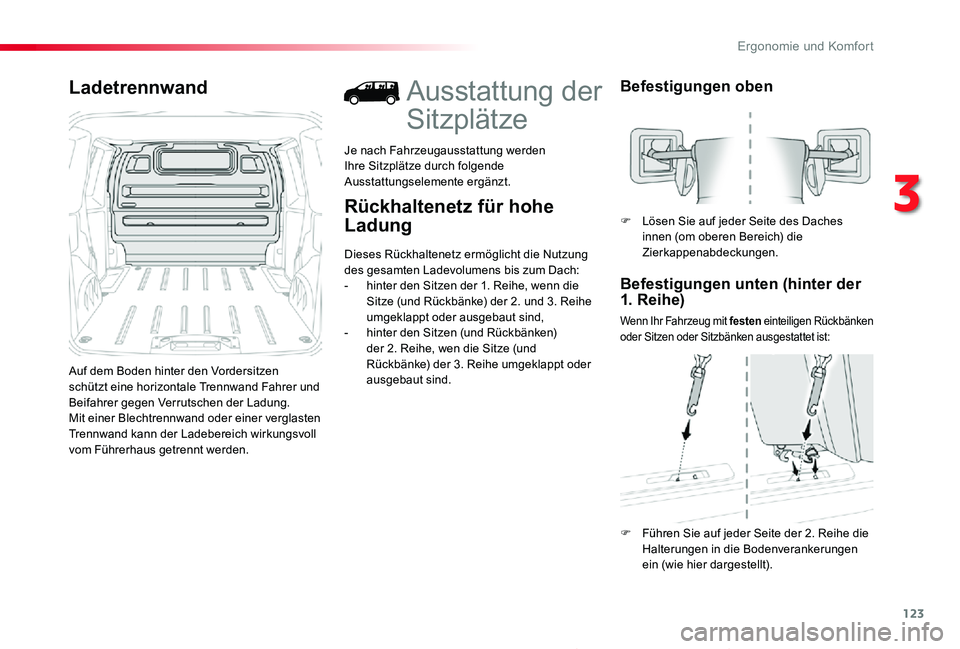

123
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Ladetrennwand
Auf dem Boden hinter den Vordersitzen schützt eine horizontale Trennwand Fahrer und Beifahrer gegen Verrutschen der Ladung.Mit einer Blechtrennwand oder einer verglasten Trennwand kann der Ladebereich wirkungsvoll vom Führerhaus getrennt werden.
Rückhaltenetz für hohe
Ladung
Ausstattung der
Sitzplätze
Je nach Fahrzeugausstattung werden Ihre Sitzplätze durch folgende Ausstattungselemente ergänzt.
Dieses Rückhaltenetz ermöglicht die Nutzung des gesamten Ladevolumens bis zum Dach:- hinter den Sitzen der 1. Reihe, wenn die Sitze (und Rückbänke) der 2. und 3. Reihe umgeklappt oder ausgebaut sind,- hinter den Sitzen (und Rückbänken) der 2. Reihe, wen die Sitze (und Rückbänke) der 3. Reihe umgeklappt oder ausgebaut sind.
Befestigungen oben
Befestigungen unten (hinter der 1. Reihe)
Wenn Ihr Fahrzeug mit festen einteiligen Rückbänken oder Sitzen oder Sitzbänken ausgestattet ist:
F Lösen Sie auf jeder Seite des Daches innen (om oberen Bereich) die Zierkappenabdeckungen.
F Führen Sie auf jeder Seite der 2. Reihe die Halterungen in die Bodenverankerungen ein (wie hier dargestellt).
3
Ergonomie und Komfort

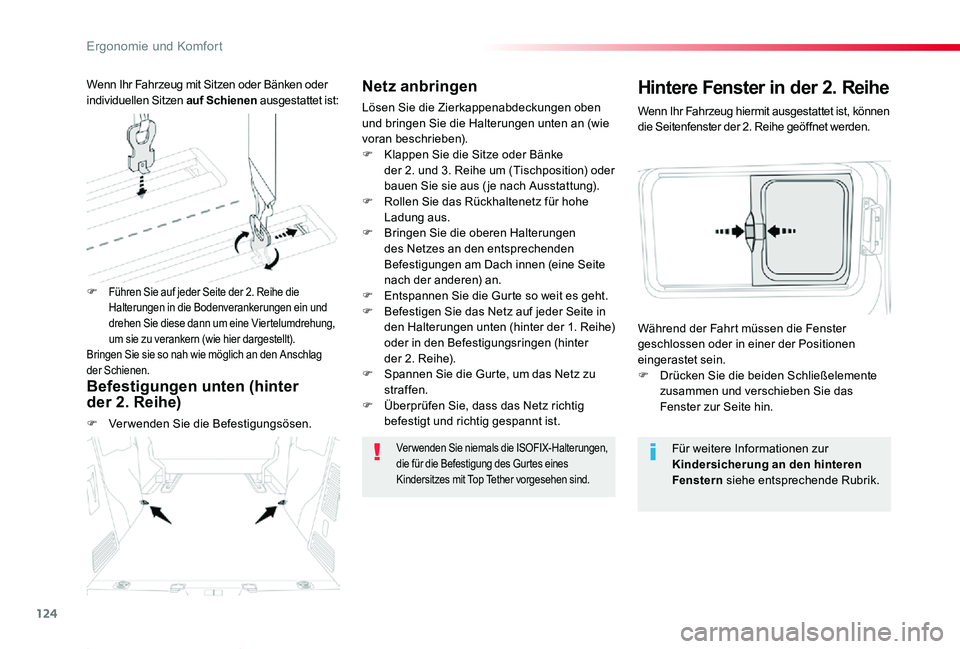

124
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Netz anbringen
Lösen Sie die Zierkappenabdeckungen oben und bringen Sie die Halterungen unten an (wie voran beschrieben).F Klappen Sie die Sitze oder Bänke der 2. und 3. Reihe um (Tischposition) oder bauen Sie sie aus ( je nach Ausstattung).F Rollen Sie das Rückhaltenetz für hohe Ladung aus.F Bringen Sie die oberen Halterungen
des Netzes an den entsprechenden Befestigungen am Dach innen (eine Seite nach der anderen) an.F Entspannen Sie die Gurte so weit es geht.F Befestigen Sie das Netz auf jeder Seite in den Halterungen unten (hinter der 1. Reihe) oder in den Befestigungsringen (hinter der 2. Reihe).F Spannen Sie die Gurte, um das Netz zu straffen.F Überprüfen Sie, dass das Netz richtig befestigt und richtig gespannt ist.
Verwenden Sie niemals die ISOFIX-Halterungen, die für die Befestigung des Gurtes eines Kindersitzes mit Top Tether vorgesehen sind.
Wenn Ihr Fahrzeug hiermit ausgestattet ist, können die Seitenfenster der 2. Reihe geöffnet werden.
Hintere Fenster in der 2. Reihe
Für weitere Informationen zur Kindersicherung an den hinteren Fenstern siehe entsprechende Rubrik.
Während der Fahrt müssen die Fenster geschlossen oder in einer der Positionen eingerastet sein.F Drücken Sie die beiden Schließelemente zusammen und verschieben Sie das Fenster zur Seite hin.
F Führen Sie auf jeder Seite der 2. Reihe die Halterungen in die Bodenverankerungen ein und drehen Sie diese dann um eine Viertelumdrehung, um sie zu verankern (wie hier dargestellt).Bringen Sie sie so nah wie möglich an den Anschlag der Schienen.
Wenn Ihr Fahrzeug mit Sitzen oder Bänken oder individuellen Sitzen auf Schienen ausgestattet ist:
Befestigungen unten (hinter der 2. Reihe)
F Verwenden Sie die Befestigungsösen.
Ergonomie und Komfort

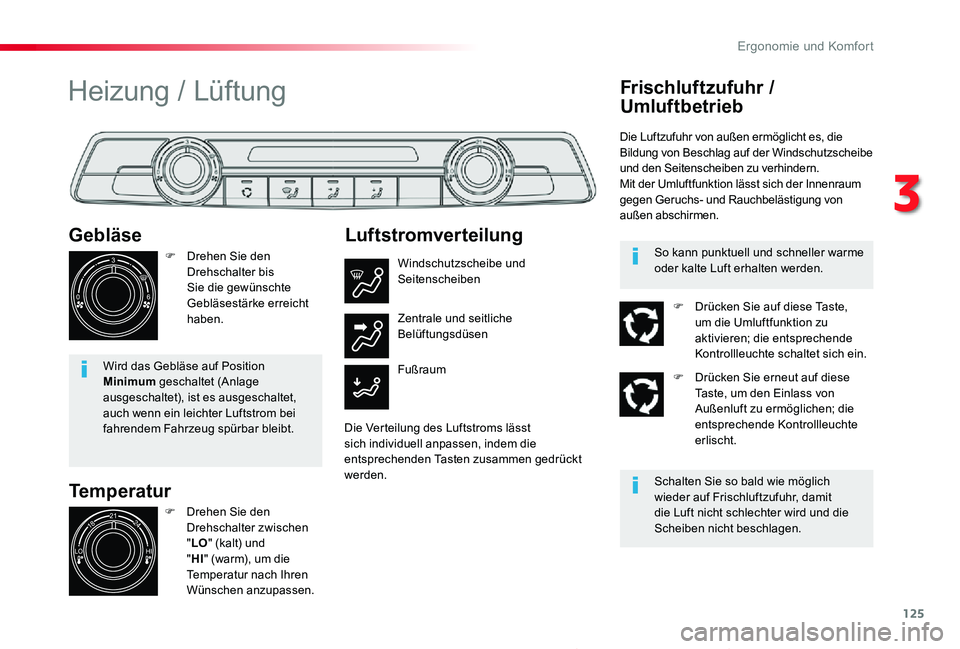

125
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Temperatur
Gebläse
F Drehen Sie den Drehschalter bis Sie die gewünschte Gebläsestärke erreicht haben.
Wird das Gebläse auf Position Minimum geschaltet (Anlage ausgeschaltet), ist es ausgeschaltet, auch wenn ein leichter Luftstrom bei fahrendem Fahrzeug spürbar bleibt.
Heizung / Lüftung
F Drehen Sie den Drehschalter zwischen "LO" (kalt) und "HI" (warm), um die Temperatur nach Ihren Wünschen anzupassen.
Luftstromverteilung
Windschutzscheibe und Seitenscheiben
Fußraum
Zentrale und seitliche Belüftungsdüsen
Die Verteilung des Luftstroms lässt sich individuell anpassen, indem die entsprechenden Tasten zusammen gedrückt werden.
Frischluftzufuhr /
Umluftbetrieb
Die Luftzufuhr von außen ermöglicht es, die Bildung von Beschlag auf der Windschutzscheibe und den Seitenscheiben zu verhindern.Mit der Umluftfunktion lässt sich der Innenraum gegen Geruchs- und Rauchbelästigung von außen abschirmen.
Schalten Sie so bald wie möglich wieder auf Frischluftzufuhr, damit die Luft nicht schlechter wird und die Scheiben nicht beschlagen.
So kann punktuell und schneller warme oder kalte Luft erhalten werden.
F Drücken Sie auf diese Taste, um die Umluftfunktion zu aktivieren; die entsprechende Kontrollleuchte schaltet sich ein.
F Drücken Sie erneut auf diese Taste, um den Einlass von Außenluft zu ermöglichen; die entsprechende Kontrollleuchte erlischt.
3
Ergonomie und Komfort

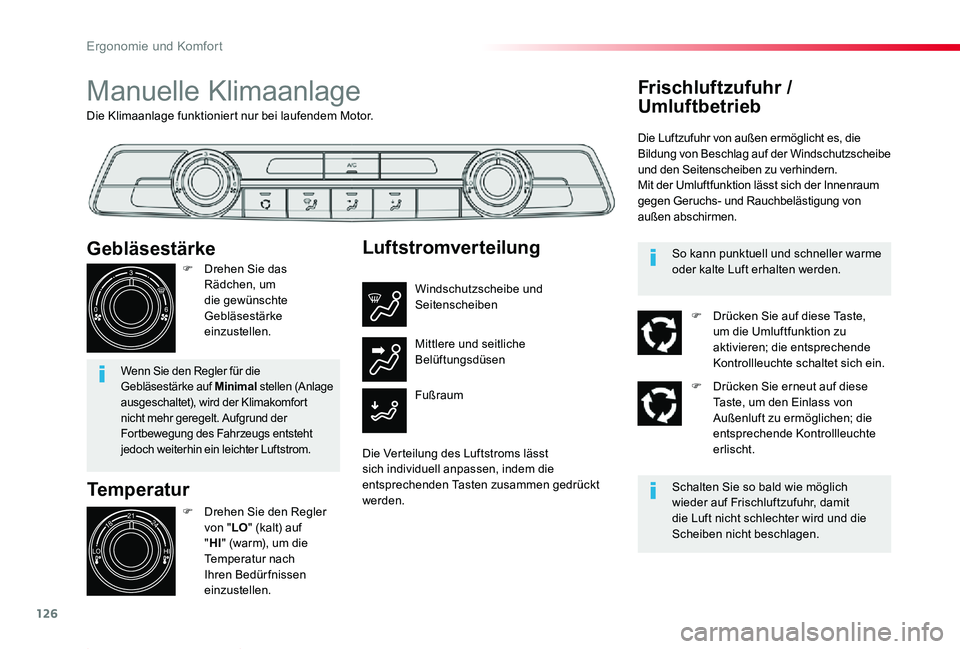

126
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Die Klimaanlage funktioniert nur bei laufendem Motor.
Manuelle Klimaanlage
Temperatur
F Drehen Sie den Regler von "LO" (kalt) auf "HI" (warm), um die Temperatur nach Ihren Bedür fnissen einzustellen.
Gebläsestärke
F Drehen Sie das Rädchen, um die gewünschte Gebläsestärke einzustellen.
Wenn Sie den Regler für die Gebläsestärke auf Minimal stellen (Anlage ausgeschaltet), wird der Klimakomfort nicht mehr geregelt. Aufgrund der Fortbewegung des Fahrzeugs entsteht jedoch weiterhin ein leichter Luftstrom.
Luftstromverteilung
Windschutzscheibe und Seitenscheiben
Fußraum
Mittlere und seitliche Belüftungsdüsen
Die Verteilung des Luftstroms lässt sich individuell anpassen, indem die entsprechenden Tasten zusammen gedrückt werden.
Frischluftzufuhr /
Umluftbetrieb
Die Luftzufuhr von außen ermöglicht es, die Bildung von Beschlag auf der Windschutzscheibe und den Seitenscheiben zu verhindern.Mit der Umluftfunktion lässt sich der Innenraum gegen Geruchs- und Rauchbelästigung von außen abschirmen.
Schalten Sie so bald wie möglich wieder auf Frischluftzufuhr, damit die Luft nicht schlechter wird und die Scheiben nicht beschlagen.
So kann punktuell und schneller warme oder kalte Luft erhalten werden.
F Drücken Sie auf diese Taste, um die Umluftfunktion zu aktivieren; die entsprechende Kontrollleuchte schaltet sich ein.
F Drücken Sie erneut auf diese Taste, um den Einlass von Außenluft zu ermöglichen; die entsprechende Kontrollleuchte
erlischt.
Ergonomie und Komfort

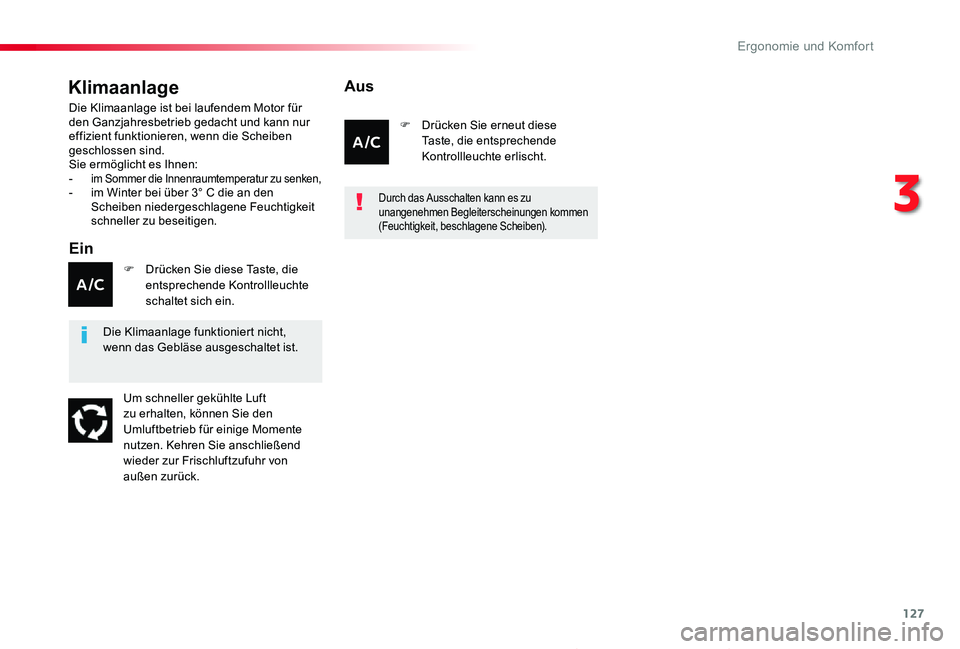

127
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Klimaanlage
Ein
Die Klimaanlage ist bei laufendem Motor für den Ganzjahresbetrieb gedacht und kann nur effizient funktionieren, wenn die Scheiben geschlossen sind.Sie ermöglicht es Ihnen:- im Sommer die Innenraumtemperatur zu senken,- im Winter bei über 3° C die an den Scheiben niedergeschlagene Feuchtigkeit schneller zu beseitigen.
Um schneller gekühlte Luft zu erhalten, können Sie den Umluftbetrieb für einige Momente nutzen. Kehren Sie anschließend wieder zur Frischluftzufuhr von außen zurück.
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte schaltet sich ein.
F Drücken Sie erneut diese Taste, die entsprechende Kontrollleuchte erlischt.
Aus
Die Klimaanlage funktioniert nicht, wenn das Gebläse ausgeschaltet ist.
Durch das Ausschalten kann es zu unangenehmen Begleiterscheinungen kommen (Feuchtigkeit, beschlagene Scheiben).
3
Ergonomie und Komfort

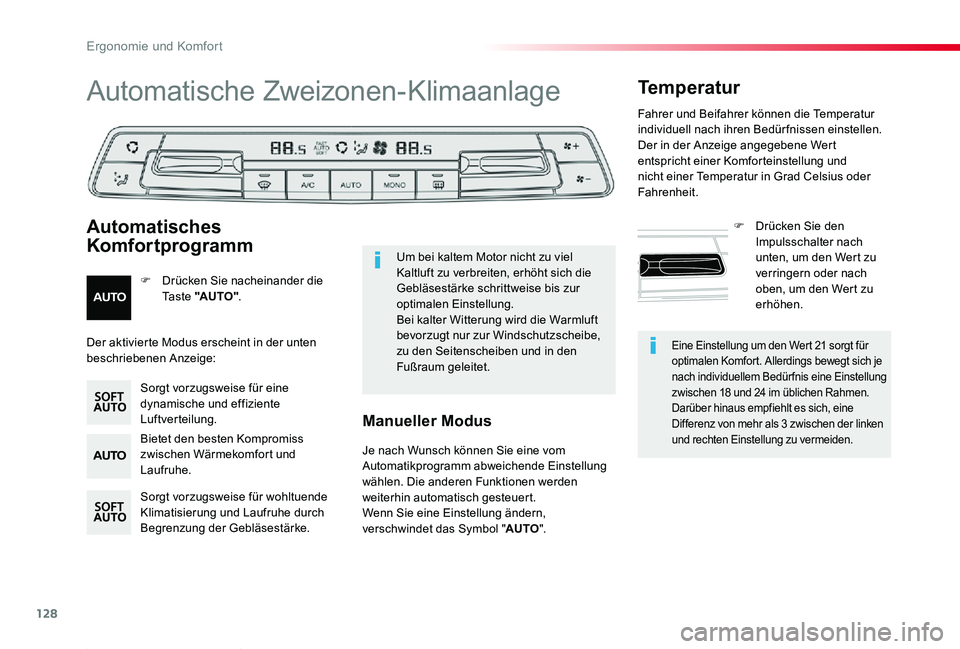

128
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Eine Einstellung um den Wert 21 sorgt für optimalen Komfort. Allerdings bewegt sich je nach individuellem Bedür fnis eine Einstellung zwischen 18 und 24 im üblichen Rahmen.Darüber hinaus empfiehlt es sich, eine Differenz von mehr als 3 zwischen der linken und rechten Einstellung zu vermeiden.
Automatische Zweizonen-Klimaanlage
Bietet den besten Kompromiss
zwischen Wärmekomfort und Laufruhe.
Sorgt vorzugsweise für wohltuende Klimatisierung und Laufruhe durch Begrenzung der Gebläsestärke.
Sorgt vorzugsweise für eine dynamische und effiziente Luftverteilung.
F Drücken Sie nacheinander die Ta s t e "AUTO".
Automatisches
Komfortprogramm
Temperatur
F Drücken Sie den Impulsschalter nach
unten, um den Wert zu verringern oder nach oben, um den Wert zu erhöhen.
Um bei kaltem Motor nicht zu viel Kaltluft zu verbreiten, erhöht sich die Gebläsestärke schrittweise bis zur optimalen Einstellung.Bei kalter Witterung wird die Warmluft bevorzugt nur zur Windschutzscheibe, zu den Seitenscheiben und in den Fußraum geleitet.
Der aktivierte Modus erscheint in der unten beschriebenen Anzeige:
Je nach Wunsch können Sie eine vom Automatikprogramm abweichende Einstellung wählen. Die anderen Funktionen werden weiterhin automatisch gesteuert.Wenn Sie eine Einstellung ändern, verschwindet das Symbol "AUTO".
Manueller Modus
Fahrer und Beifahrer können die Temperatur individuell nach ihren Bedür fnissen einstellen.Der in der Anzeige angegebene Wert entspricht einer Komforteinstellung und nicht einer Temperatur in Grad Celsius oder Fahrenheit.
Ergonomie und Komfort

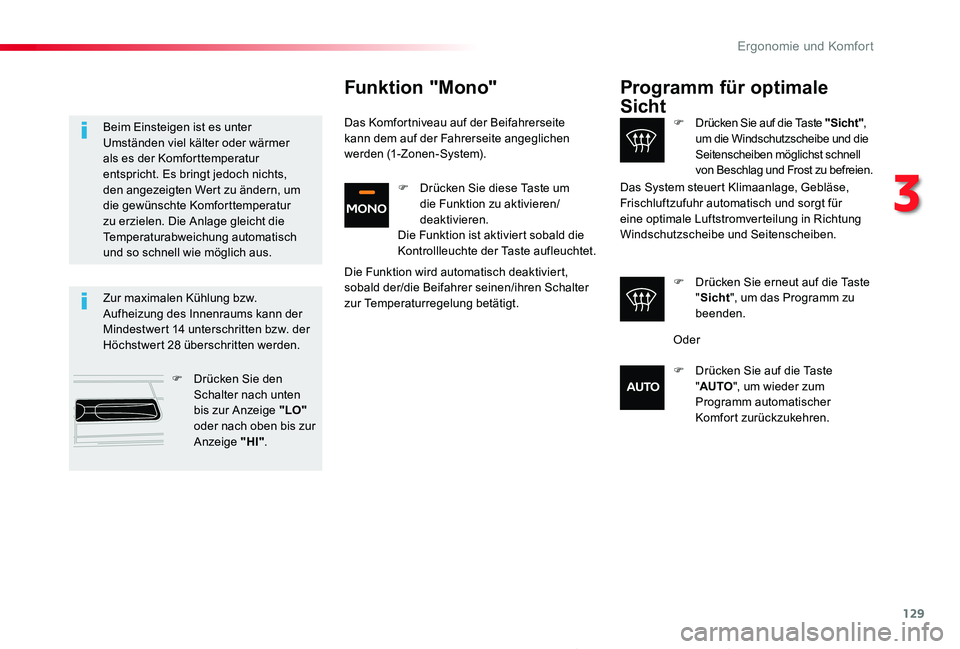

129
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Programm für optimale
SichtF Drücken Sie auf die Taste "Sicht", um die Windschutzscheibe und die Seitenscheiben möglichst schnell von Beschlag und Frost zu befreien.
F Drücken Sie erneut auf die Taste "Sicht", um das Programm zu beenden.
Das System steuert Klimaanlage, Gebläse, Frischluftzufuhr automatisch und sorgt für eine optimale Luftstromverteilung in Richtung Windschutzscheibe und Seitenscheiben.
Zur maximalen Kühlung bzw. Aufheizung des Innenraums kann der Mindestwert 14 unterschritten bzw. der Höchstwert 28 überschritten werden.
F Drücken Sie den Schalter nach unten bis zur Anzeige "LO" oder nach oben bis zur Anzeige "HI".
Beim Einsteigen ist es unter Umständen viel kälter oder wärmer als es der Komforttemperatur entspricht. Es bringt jedoch nichts, den angezeigten Wert zu ändern, um die gewünschte Komforttemperatur zu erzielen. Die Anlage gleicht die Temperaturabweichung automatisch
und so schnell wie möglich aus.
Funktion "Mono"
Das Komfortniveau auf der Beifahrerseite kann dem auf der Fahrerseite angeglichen werden (1-Zonen-System).
Die Funktion wird automatisch deaktiviert, sobald der/die Beifahrer seinen/ihren Schalter zur Temperaturregelung betätigt.
Oder
F Drücken Sie auf die Taste "AUTO", um wieder zum Programm automatischer Komfort zurückzukehren.
F Drücken Sie diese Taste um die Funktion zu aktivieren/deaktivieren.Die Funktion ist aktiviert sobald die
Kontrollleuchte der Taste aufleuchtet.
3
Ergonomie und Komfort

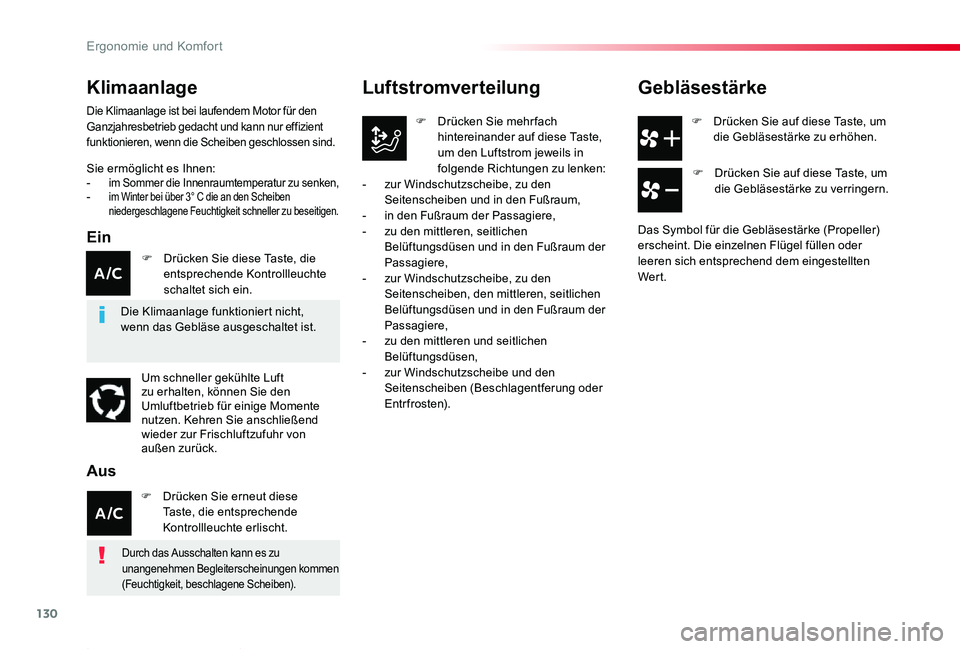

130
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
F Drücken Sie auf diese Taste, um die Gebläsestärke zu erhöhen.
Luftstromverteilung
F Drücken Sie mehr fach hintereinander auf diese Taste, um den Luftstrom jeweils in folgende Richtungen zu lenken:
- zur Windschutzscheibe, zu den Seitenscheiben und in den Fußraum,- in den Fußraum der Passagiere,- zu den mittleren, seitlichen Belüftungsdüsen und in den Fußraum der Passagiere,- zur Windschutzscheibe, zu den Seitenscheiben, den mittleren, seitlichen Belüftungsdüsen und in den Fußraum der Passagiere,- zu den mittleren und seitlichen Belüftungsdüsen,- zur Windschutzscheibe und den Seitenscheiben (Beschlagentferung oder Entr frosten).
Gebläsestärke
F Drücken Sie auf diese Taste, um die Gebläsestärke zu verringern.
Das Symbol für die Gebläsestärke (Propeller) erscheint. Die einzelnen Flügel füllen oder leeren sich entsprechend dem eingestellten Wer t.
Klimaanlage
Sie ermöglicht es Ihnen:- im Sommer die Innenraumtemperatur zu senken,- im Winter bei über 3° C die an den Scheiben niedergeschlagene Feuchtigkeit schneller zu beseitigen.
Ein
Die Klimaanlage ist bei laufendem Motor für den Ganzjahresbetrieb gedacht und kann nur effizient funktionieren, wenn die Scheiben geschlossen sind.
Die Klimaanlage funktioniert nicht, wenn das Gebläse ausgeschaltet ist.
Um schneller gekühlte Luft zu erhalten, können Sie den Umluftbetrieb für einige Momente nutzen. Kehren Sie anschließend wieder zur Frischluftzufuhr von außen zurück.
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte schaltet sich ein.
F Drücken Sie erneut diese Taste, die entsprechende Kontrollleuchte erlischt.
Aus
Durch das Ausschalten kann es zu unangenehmen Begleiterscheinungen kommen (Feuchtigkeit, beschlagene Scheiben).
Ergonomie und Komfort
