TOYOTA PROACE 2020 Betriebsanleitungen (in German)

101
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
F Schieben Sie die Kopfstütze in die tiefe Position, und falls Ihr Fahrzeug damit ausgestattet ist, heben Sie die Armlehne an und klappen Sie das am Rücken des Sitzes befestigte Tablett ein.

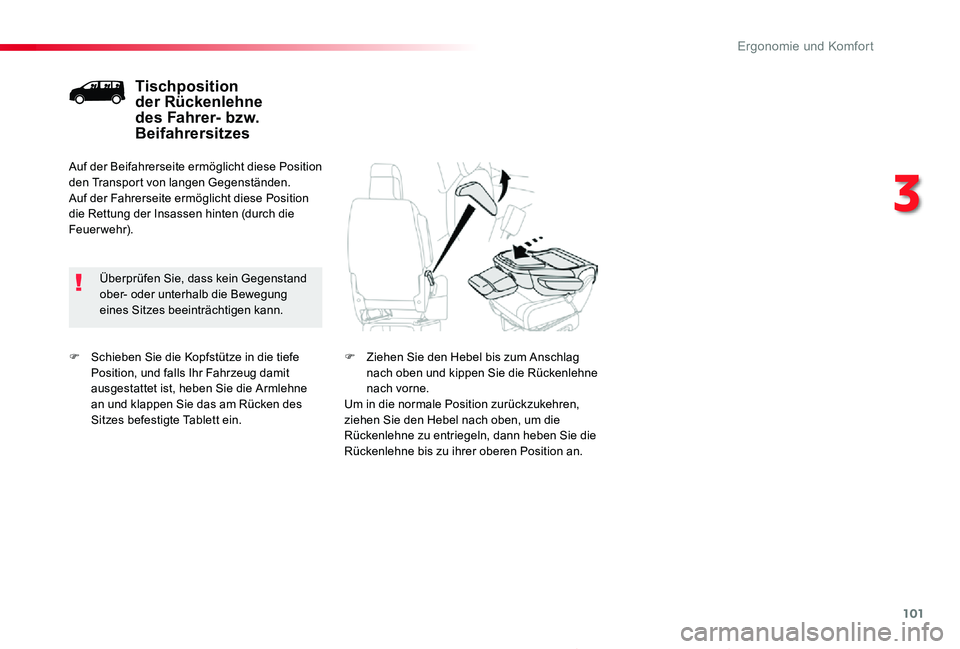

Tischposition der Rückenlehne des Fahrer- bzw. Beifahrersitzes
Überprüfen Sie, dass kein Gegenstand ober- oder unterhalb die Bewegung eines Sitzes beeinträchtigen kann.
Auf der Beifahrerseite ermöglicht diese Position den Transport von langen Gegenständen.Auf der Fahrerseite ermöglicht diese Position die Rettung der Insassen hinten (durch die Feuerwehr).
F Ziehen Sie den Hebel bis zum Anschlag nach oben und kippen Sie die Rückenlehne nach vorne.Um in die normale Position zurückzukehren, ziehen Sie den Hebel nach oben, um die Rückenlehne zu entriegeln, dann heben Sie die Rückenlehne bis zu ihrer oberen Position an.
3
Ergonomie und Komfort

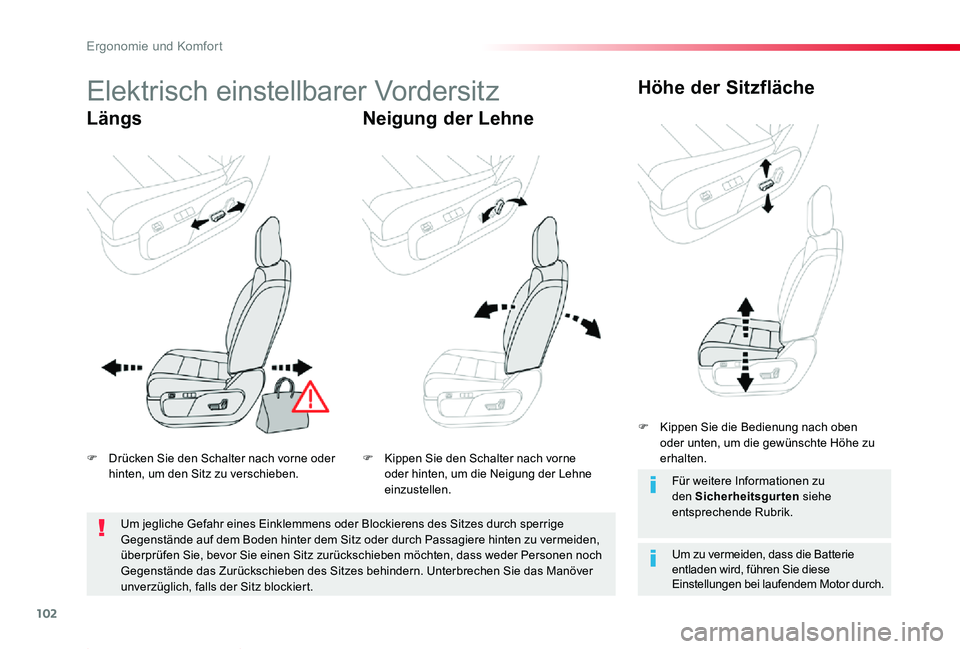

102
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Elektrisch einstellbarer Vordersitz
LängsNeigung der Lehne
Höhe der Sitzfläche
Um zu vermeiden, dass die Batterie entladen wird, führen Sie diese Einstellungen bei laufendem Motor durch.
Für weitere Informationen zu den Sicherheitsgurten siehe entsprechende Rubrik.
F Drücken Sie den Schalter nach vorne oder hinten, um den Sitz zu verschieben.F Kippen Sie den Schalter nach vorne oder hinten, um die Neigung der Lehne einzustellen.
F Kippen Sie die Bedienung nach oben oder unten, um die gewünschte Höhe zu erhalten.
Um jegliche Gefahr eines Einklemmens oder Blockierens des Sitzes durch sperrige Gegenstände auf dem Boden hinter dem Sitz oder durch Passagiere hinten zu vermeiden, überprüfen Sie, bevor Sie einen Sitz zurückschieben möchten, dass weder Personen noch Gegenstände das Zurückschieben des Sitzes behindern. Unterbrechen Sie das Manöver unverzüglich, falls der Sitz blockiert.
Ergonomie und Komfort

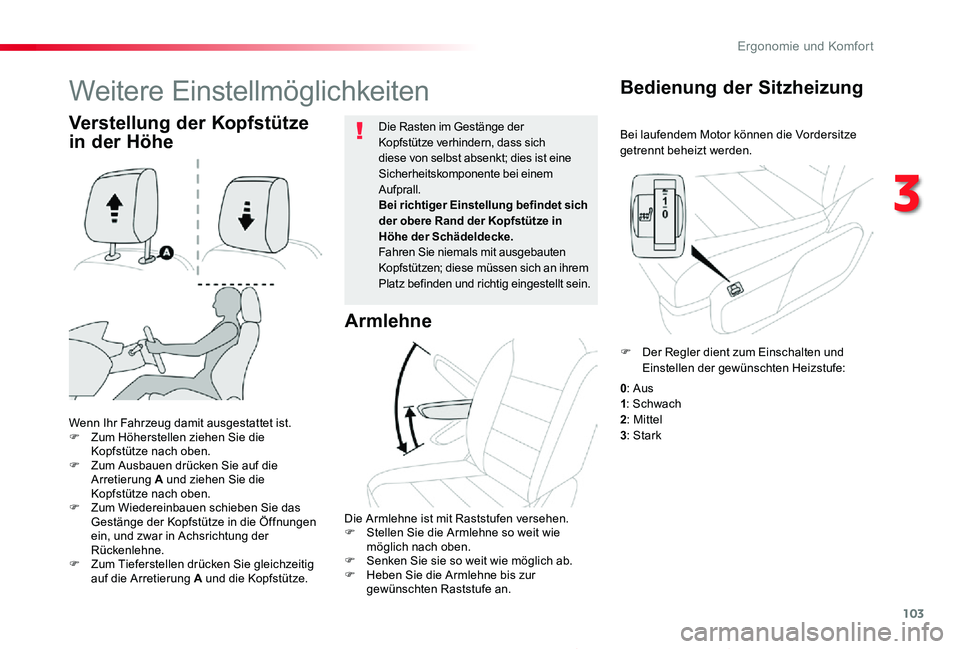

103
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Bei laufendem Motor können die Vordersitze getrennt beheizt werden.
Bedienung der Sitzheizung
Wenn Ihr Fahrzeug damit ausgestattet ist.F Zum Höherstellen ziehen Sie die Kopfstütze nach oben.F Zum Ausbauen drücken Sie auf die Arretierung A und ziehen Sie die Kopfstütze nach oben.F Zum Wiedereinbauen schieben Sie das Gestänge der Kopfstütze in die Öffnungen ein, und zwar in Achsrichtung der Rückenlehne.F Zum Tieferstellen drücken Sie gleichzeitig auf die Arretierung A und die Kopfstütze.
Die Rasten im Gestänge der Kopfstütze verhindern, dass sich diese von selbst absenkt; dies ist eine Sicherheitskomponente bei einem Aufprall.Bei richtiger Einstellung befindet sich der obere Rand der Kopfstütze in Höhe der Schädeldecke.Fahren Sie niemals mit ausgebauten Kopfstützen; diese müssen sich an ihrem Platz befinden und richtig eingestellt sein.
Verstellung der Kopfstütze
in der Höhe
Weitere Einstellmöglichkeiten
Armlehne
Die Armlehne ist mit Raststufen versehen.F Stellen Sie die Armlehne so weit wie möglich nach oben.F Senken Sie sie so weit wie möglich ab.F Heben Sie die Armlehne bis zur gewünschten Raststufe an.
F Der Regler dient zum Einschalten und Einstellen der gewünschten Heizstufe:
0: Aus1: Schwach2: Mittel3: Stark
3
Ergonomie und Komfort

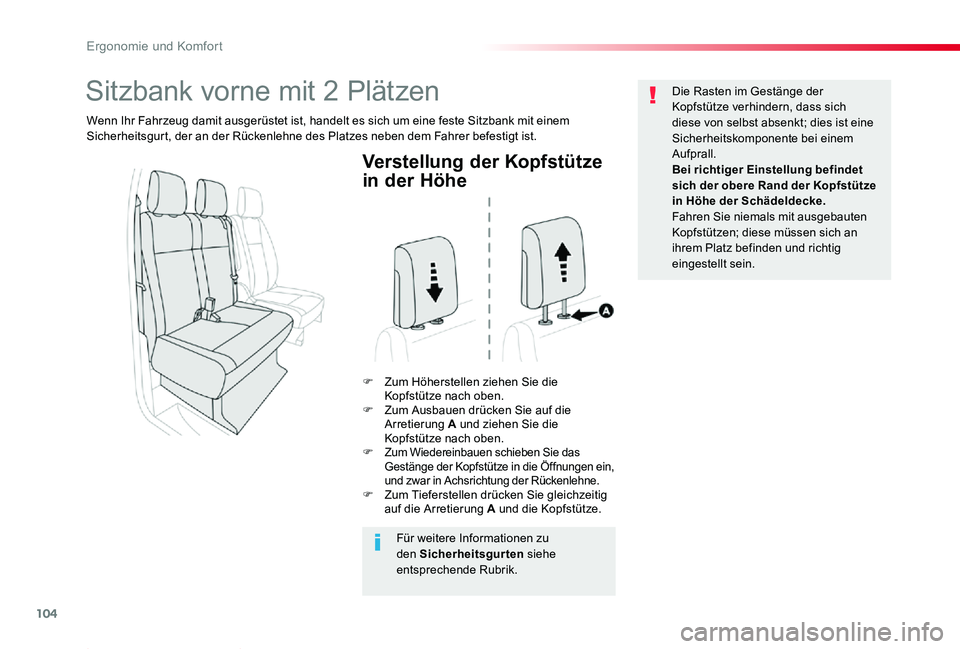

104
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Verstellung der Kopfstütze
in der Höhe
F Zum Höherstellen ziehen Sie die Kopfstütze nach oben.F Zum Ausbauen drücken Sie auf die Arretierung A und ziehen Sie die Kopfstütze nach oben.F Zum Wiedereinbauen schieben Sie das Gestänge der Kopfstütze in die Öffnungen ein, und zwar in Achsrichtung der Rückenlehne.F Zum Tieferstellen drücken Sie gleichzeitig auf die Arretierung A und die Kopfstütze.
Die Rasten im Gestänge der Kopfstütze verhindern, dass sich diese von selbst absenkt; dies ist eine Sicherheitskomponente bei einem Aufprall.Bei richtiger Einstellung befindet sich der obere Rand der Kopfstütze in Höhe der Schädeldecke.Fahren Sie niemals mit ausgebauten Kopfstützen; diese müssen sich an ihrem Platz befinden und richtig eingestellt sein.
Sitzbank vorne mit 2 Plätzen
Wenn Ihr Fahrzeug damit ausgerüstet ist, handelt es sich um eine feste Sitzbank mit einem Sicherheitsgurt, der an der Rückenlehne des Platzes neben dem Fahrer befestigt ist.
Für weitere Informationen zu
den Sicherheitsgurten siehe entsprechende Rubrik.
Ergonomie und Komfort

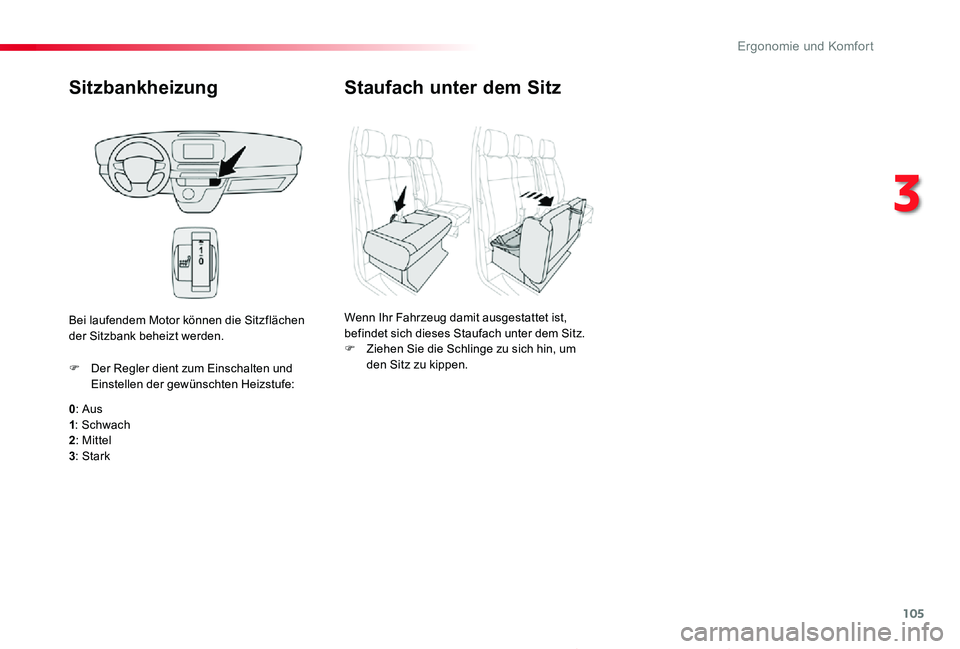

105
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Sitzbankheizung
0: Aus1: Schwach2: Mittel
3: Stark
F Der Regler dient zum Einschalten und Einstellen der gewünschten Heizstufe:
Bei laufendem Motor können die Sitzflächen der Sitzbank beheizt werden.
Staufach unter dem Sitz
Wenn Ihr Fahrzeug damit ausgestattet ist, befindet sich dieses Staufach unter dem Sitz.F Ziehen Sie die Schlinge zu sich hin, um den Sitz zu kippen.
3
Ergonomie und Komfort

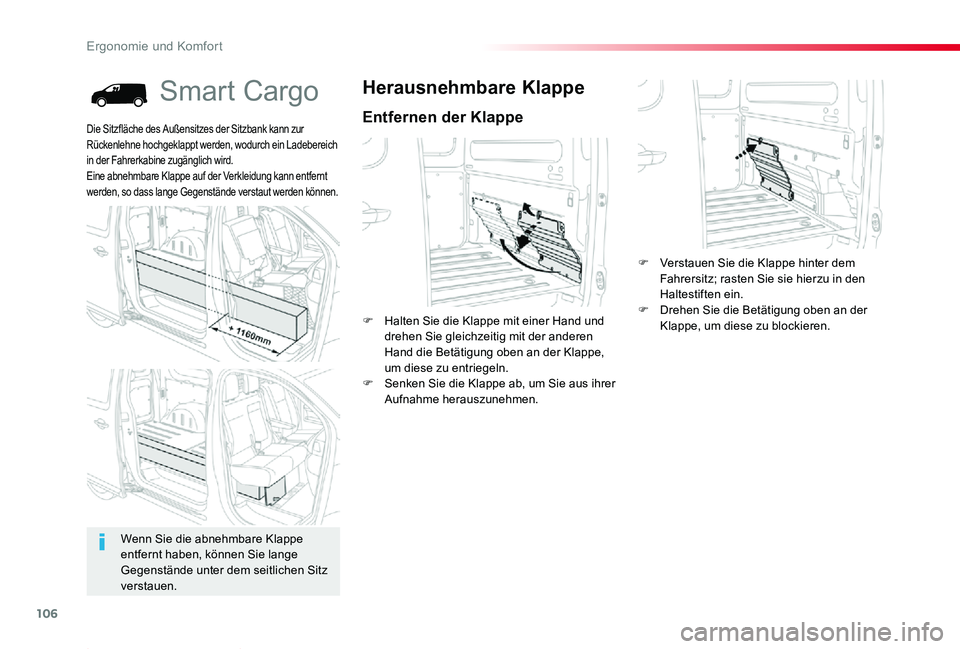

106
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Smart Cargo
Entfernen der Klappe
Herausnehmbare Klappe
F Halten Sie die Klappe mit einer Hand und drehen Sie gleichzeitig mit der anderen Hand die Betätigung oben an der Klappe, um diese zu entriegeln.F Senken Sie die Klappe ab, um Sie aus ihrer Aufnahme herauszunehmen.
Die Sitzfläche des Außensitzes der Sitzbank kann zur Rückenlehne hochgeklappt werden, wodurch ein Ladebereich in der Fahrerkabine zugänglich wird.Eine abnehmbare Klappe auf der Verkleidung kann entfernt werden, so dass lange Gegenstände verstaut werden können.
Wenn Sie die abnehmbare Klappe entfernt haben, können Sie lange Gegenstände unter dem seitlichen Sitz verstauen.
F Verstauen Sie die Klappe hinter dem Fahrersitz; rasten Sie sie hierzu in den Haltestiften ein.F Drehen Sie die Betätigung oben an der Klappe, um diese zu blockieren.
Ergonomie und Komfort

107
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Wenn der Außensitz angehoben und die Klappe entfernt ist, ist es unbedingt er forderlich, ein Anti-Rutschnetz anzubringen.Siehe Rubrik Anti-Rutschnetz.
Schieben Sie niemals die Hand unter die Sitzfläche, um dabei zu helfen, den Sitz nach oben zu drücken; es besteht Quetschgefahr für die Finger.
Sie dür fen nur die Schlaufe verwenden.

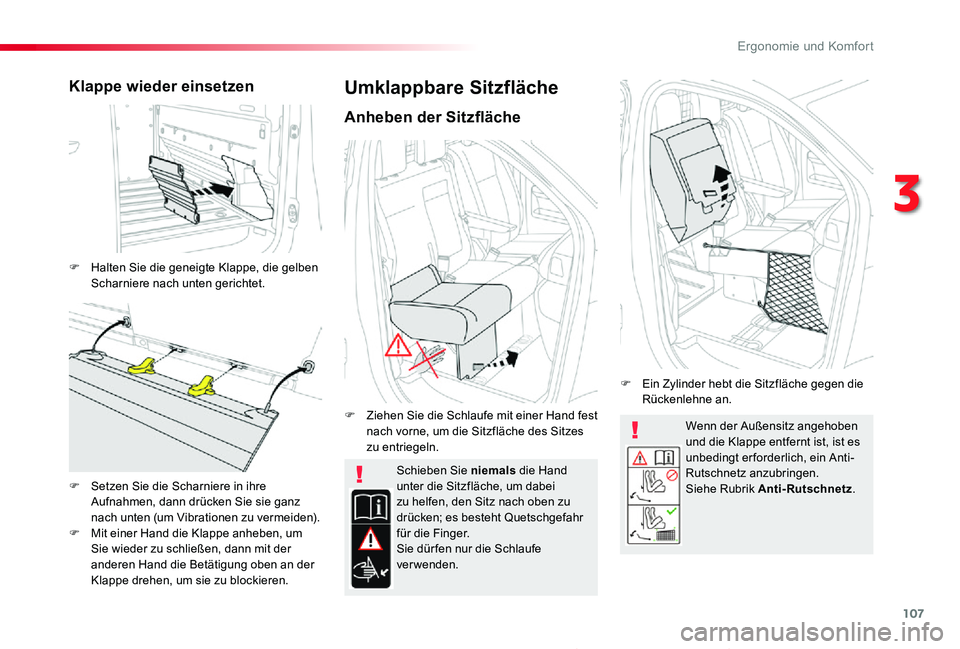

Klappe wieder einsetzen
F Halten Sie die geneigte Klappe, die gelben Scharniere nach unten gerichtet.
F Setzen Sie die Scharniere in ihre Aufnahmen, dann drücken Sie sie ganz nach unten (um Vibrationen zu vermeiden).F Mit einer Hand die Klappe anheben, um Sie wieder zu schließen, dann mit der anderen Hand die Betätigung oben an der Klappe drehen, um sie zu blockieren.
Umklappbare Sitzfläche
Anheben der Sitzfläche
F Ziehen Sie die Schlaufe mit einer Hand fest nach vorne, um die Sitzfläche des Sitzes zu entriegeln.
F Ein Zylinder hebt die Sitzfläche gegen die Rückenlehne an.
3
Ergonomie und Komfort

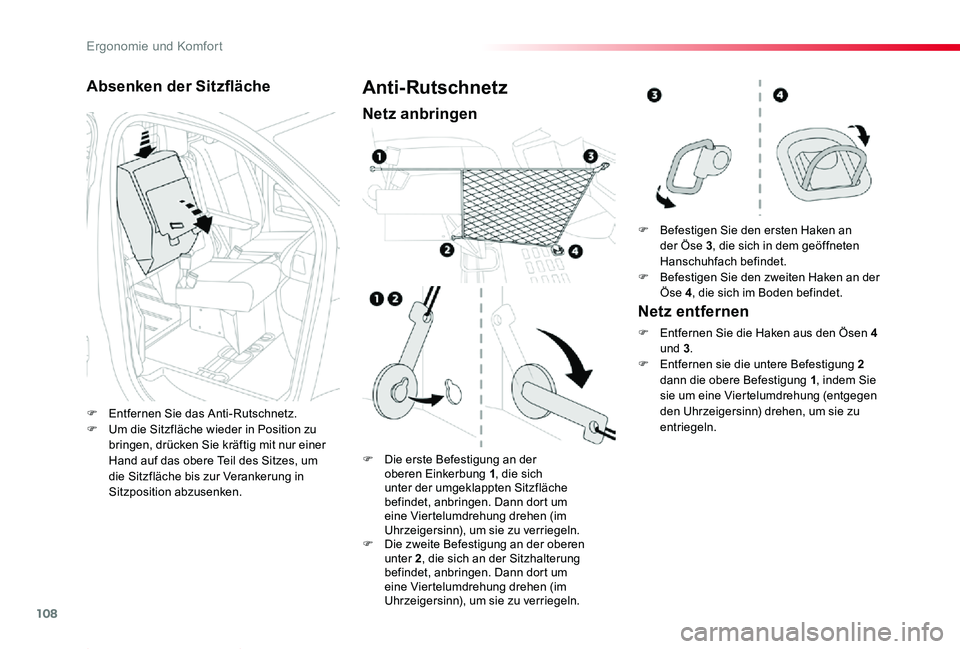

108
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Absenken der Sitzfläche
F Entfernen Sie das Anti-Rutschnetz.F Um die Sitzfläche wieder in Position zu bringen, drücken Sie kräftig mit nur einer Hand auf das obere Teil des Sitzes, um die Sitzfläche bis zur Verankerung in Sitzposition abzusenken.
Anti-Rutschnetz
Netz anbringen
F Die erste Befestigung an der oberen Einkerbung 1, die sich unter der umgeklappten Sitzfläche befindet, anbringen. Dann dort um eine Viertelumdrehung drehen (im Uhrzeigersinn), um sie zu verriegeln.F Die zweite Befestigung an der oberen unter 2, die sich an der Sitzhalterung befindet, anbringen. Dann dort um eine Viertelumdrehung drehen (im Uhrzeigersinn), um sie zu verriegeln.
F Befestigen Sie den ersten Haken an der Öse 3, die sich in dem geöffneten Hanschuhfach befindet.F Befestigen Sie den zweiten Haken an der Öse 4, die sich im Boden befindet.
Netz entfernen
F Entfernen Sie die Haken aus den Ösen 4 und 3.F Entfernen sie die untere Befestigung 2 dann die obere Befestigung 1, indem Sie sie um eine Viertelumdrehung (entgegen
den Uhrzeigersinn) drehen, um sie zu entriegeln.
Ergonomie und Komfort

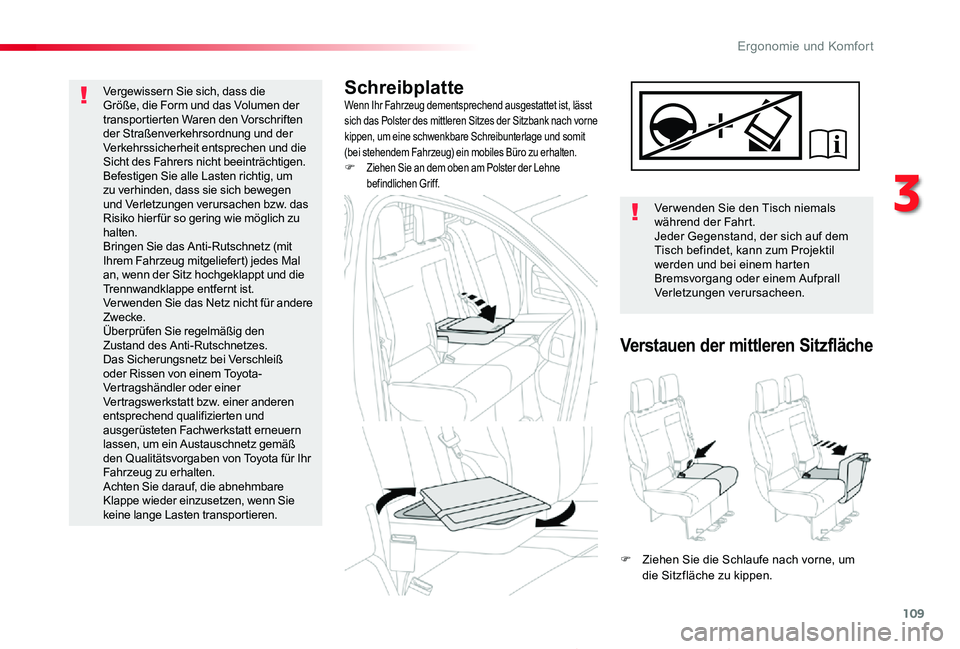

109
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
SchreibplatteWenn Ihr Fahrzeug dementsprechend ausgestattet ist, lässt sich das Polster des mittleren Sitzes der Sitzbank nach vorne kippen, um eine schwenkbare Schreibunterlage und somit (bei stehendem Fahrzeug) ein mobiles Büro zu erhalten.F Ziehen Sie an dem oben am Polster der Lehne befindlichen Griff.
Ver wenden Sie den Tisch niemals während der Fahrt.Jeder Gegenstand, der sich auf dem Tisch befindet, kann zum Projektil werden und bei einem harten Bremsvorgang oder einem Aufprall Verletzungen verursacheen.
Verstauen der mittleren Sitzfläche
F Ziehen Sie die Schlaufe nach vorne, um die Sitzfläche zu kippen.
Vergewissern Sie sich, dass die Größe, die Form und das Volumen der transportierten Waren den Vorschriften der Straßenverkehrsordnung und der Verkehrssicherheit entsprechen und die Sicht des Fahrers nicht beeinträchtigen.Befestigen Sie alle Lasten richtig, um zu verhinden, dass sie sich bewegen und Verletzungen verursachen bzw. das Risiko hier für so gering wie möglich zu halten.Bringen Sie das Anti-Rutschnetz (mit Ihrem Fahrzeug mitgeliefert) jedes Mal an, wenn der Sitz hochgeklappt und die Trennwandklappe entfernt ist.Ver wenden Sie das Netz nicht für andere Zwecke.Überprüfen Sie regelmäßig den Zustand des Anti-Rutschnetzes. Das Sicherungsnetz bei Verschleiß oder Rissen von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt erneuern lassen, um ein Austauschnetz gemäß den Qualitätsvorgaben von Toyota für Ihr Fahrzeug zu erhalten.Achten Sie darauf, die abnehmbare Klappe wieder einzusetzen, wenn Sie keine lange Lasten transportieren.
3
Ergonomie und Komfort

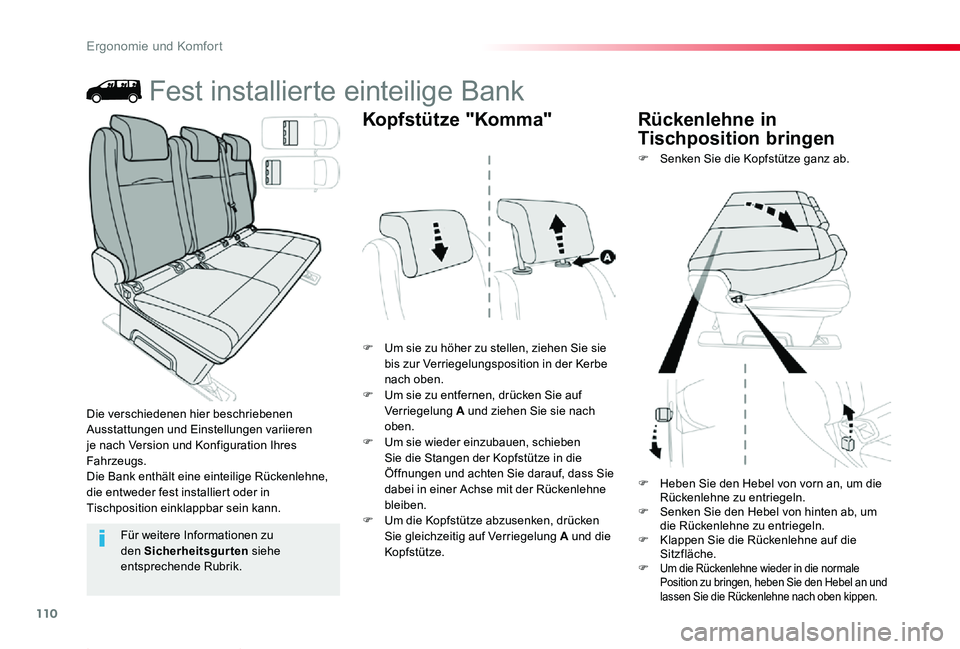

110
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Fest installierte einteilige Bank
F Um sie zu höher zu stellen, ziehen Sie sie bis zur Verriegelungsposition in der Kerbe nach oben.F Um sie zu entfernen, drücken Sie auf Verriegelung A und ziehen Sie sie nach oben.F Um sie wieder einzubauen, schieben Sie die Stangen der Kopfstütze in die Öffnungen und achten Sie darauf, dass Sie dabei in einer Achse mit der Rückenlehne bleiben.F Um die Kopfstütze abzusenken, drücken Sie gleichzeitig auf Verriegelung A und die
Kopfstütze.
F Senken Sie die Kopfstütze ganz ab.
Die verschiedenen hier beschriebenen Ausstattungen und Einstellungen variieren je nach Version und Konfiguration Ihres Fahrzeugs.Die Bank enthält eine einteilige Rückenlehne, die entweder fest installiert oder in Tischposition einklappbar sein kann.
Kopfstütze "Komma"Rückenlehne in
Tischposition bringen
Für weitere Informationen zu den Sicherheitsgurten siehe entsprechende Rubrik.
F Heben Sie den Hebel von vorn an, um die Rückenlehne zu entriegeln.F Senken Sie den Hebel von hinten ab, um die Rückenlehne zu entriegeln.F Klappen Sie die Rückenlehne auf die Sitzfläche.F Um die Rückenlehne wieder in die normale Position zu bringen, heben Sie den Hebel an und lassen Sie die Rückenlehne nach oben kippen.
Ergonomie und Komfort
