stop start TOYOTA PROACE 2020 Bruksanvisningar (in Swedish)

.
.
Proace_sv_Chap00a_sommaire_ed01-2019
Råd vid körning 196Starta och stänga av motorn: vanlig nyckel, nyckel med fjärrkontroll 199Starta/stanna motorn, "Smart Entry & Start System" 202Parkeringsbroms 205Hill start assist control (HAC) 206Manuell femväxlad växellåda 207Manuell sexväxlad växellåda 207Växlingsindikator 208Automatlåda 209Elstyrd växellåda (EGS/ETG) 214Stop & Start 218Head-up display 222Adjustable Speed Limiter (ASL) 224Road Sign Assist 225Fartbegränsare 229Farthållare 232Adaptive cruise control 236Forward collision warning and Autonomous emergency braking system with Pedestrian Detection 243Lane Departure Alert 248Driver Attention Alert 250Döda vinkeln-varnare 252Parkeringssensorer 255Backkamera, invändig backspegel 258180-vy bakåt 259Tyre Pressure Warning System (TPWS) 262
Bränsletank 265Feltankningsskydd för dieselmotor 266Snökedjor 268Dragkrok 269Energisparläge 270T i llb e h ö r 271Lastbågar/lasträcke 273Byte av torkarblad 274Motorhuven 276Dieselmotor 277Kontroll av nivåer 278Kontroller 281AdBlue® och SCR-systemet (Diesel) 283
Varningstriangel (förvaring) 287Verktygslåda 287Sats för provisorisk däckreparation 290Byta hjul 296Byte av lampa 303Byte av säkring 31612 V-batteri 321Bogsering 325Bränslestopp (diesel) 327
Bilens mått 328Motorer 332Vikter 332Identifieringsuppgifter 337
KörningPraktisk information
Om ett fel uppstår
Tekniska data
Nöd- eller assistanssamtal 338Toyota Pro Touch with navigation system 3 41To y o t a P r o To u c h 377Toyota Radio Bluetooth 397
Ljud och multimedia
Alfabetiskt register
Innehåll

4
Proace_sv_Chap00b_vue-ensemble_ed01-2019

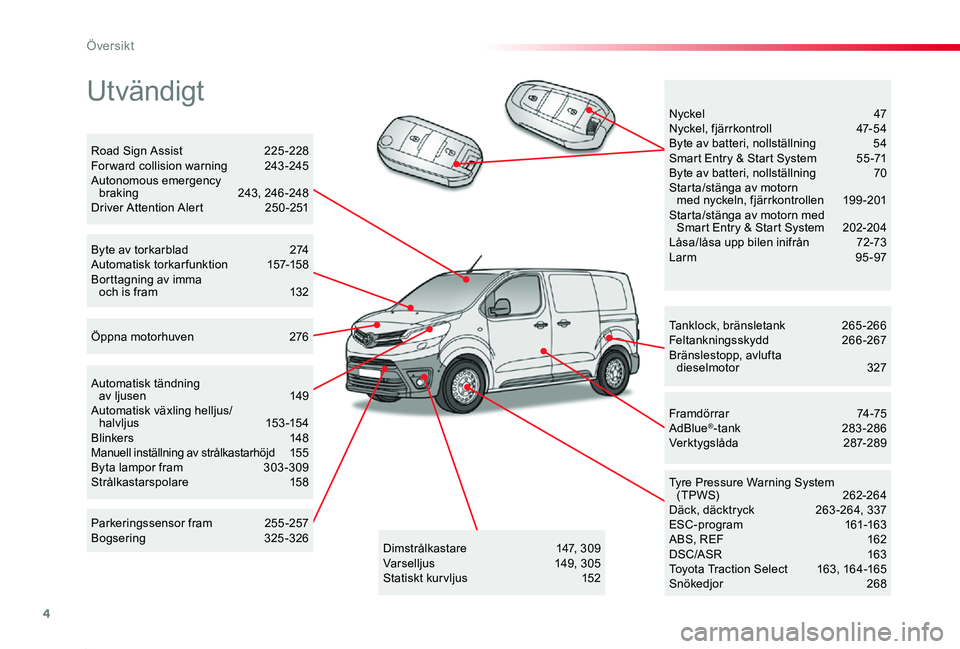

Utvändigt
Tanklock, bränsletank 265-266Feltankningsskydd 266-267Bränslestopp, avlufta dieselmotor 327
Tyre Pressure Warning System (TPWS) 262-264Däck, däcktryck 263 -264, 337ESC -program 161-163ABS, REF 162DSC/ASR 163Toyota Traction Select 163, 16 4 -165Snökedjor 268
Framdörrar 74-75AdBlue®-tank 283-286Verktygslåda 287-289
Automatisk tändning av ljusen 149Automatisk växling helljus/halvljus 153-154Blinkers 148Manuell inställning av strålkastarhöjd 155Byta lampor fram 303 -309Strålkastarspolare 158
Öppna motorhuven 276
Nyckel 47Nyckel, fjärrkontroll 47-54Byte av batteri, nollställning 54Smart Entry & Start System 5 5 -71Byte av batteri, nollställning 70Starta/stänga av motorn med nyckeln, fjärrkontrollen 199 -201Starta/stänga av motorn med Smart Entry & Start System 202-204Låsa/låsa upp bilen inifrån 72-73Larm 95-97
Road Sign Assist 225-228Forward collision warning 243 -245Autonomous emergency braking 243, 246 -248Driver Attention Alert 250-251
Byte av torkarblad 274Automatisk torkarfunktion 157-158Borttagning av imma och is fram 132
Dimstrålkastare 147, 309Varselljus 149, 305Statiskt kurvljus 152
Parkeringssensor fram 255-257Bogsering 325-326
Översikt

6
Proace_sv_Chap00b_vue-ensemble_ed01-2019
Förarplats
Taklampor 141-142Invändig backspegel 145Backkamera i den invändiga backspegeln 258ER A- GLONASS emergency call system 160, 338-339
12-volts tillbehörsuttag 121US B - por t 12 2Urkoppling av passagerarkrockkudden fram 172, 177
5/6-växlad manuell växellåda 207Växlingsindikator 208Automatlåda 209-213EGS/ETG -växellåda 214 -217Stop & Start 218 -221Hill start assist control 206
Värme/ventilation 125Manuell luftkonditionering 126-127Automatisk luftkonditionering med två zoner 128 -131Värme/luftkonditionering bak 137Återcirkulation av luft 125, 126, 131Borttagning av is och imma fram 132Borttagning av is och imma på bakrutan 134
Parkeringsbroms 205
Öppna motorhuven 276
Säkringar i instrumentbrädan 316-318
Pekskärm (Toyota Pro Touch with navigation system) 43, 341-376Pekskärm (Toyota Pro To u c h) 43, 377-396
Toyota Radio Bluetooth 4 6 , 3 9 7- 419
Luftmunstycken 135
Manuell inställning av sidospeglar 143
Ställa in datum och tid 46
Översikt

7
Proace_sv_Chap00b_vue-ensemble_ed01-2019
Låsa/låsa upp bilen inifrån 72-73Elstyrd(a) skjutdörr(ar) på sidan 78 - 86Selektiv upplåsning för förarhytt/lastutrymme 47- 48, 55Elmanövrerat barnlås 194Varningsblinkers 160Reinitialising the Tyre Pressure Warning System (TPWS) 263-264Urkoppling av Stop & Start 220Urkoppling av DSC-/ ASR-systemet 163
Rattinställning 99Signalhorn 161
Head up-display 222-223
Förarplats (forts.)
Reglage för vindrutetorkare 156-159Färddator 40 - 42
Adjustable Speed Limiter (ASL) 224Fartbegränsare 229-231Farthållare 232-235Adaptive cruise control 236 -242
Instrumentpaneler 14-16Kontrollampor 17-30Kylvattentemperatur 31Serviceindikator 31-33Oljenivåindikator 34Kontrollampor för räckvidd för AdBlue® 35 -37Kilometerräknare 38Växlingsindikator 208Belysningsreostat 39Färddator 40 - 42Ställa in datum och tid 46Driver Attention Alert 250-251
Elfönsterhissar 98Elstyrd inställning av sidospeglar 143
Toyota Traction Select 163, 16 4 -165Fuel burner heater/Remote controlled fuel burner heater 13 8 -14 0Larm 95-97Manuell inställning av strålkastarhöjd 155Lane Departure Alert 248-249Döda vinkeln-varnare 252-254Automatisk växling helljus/halvljus 153-154
Inställning av datum/tid 46180-vy bakåt 259-261Adjustable Speed Limiter (ASL) 224Road Sign Assist 225-228, 231, 234, 238Forward collision warning 243 -245Autonomous emergency braking 243, 246 -249Urkoppling av Stop & Start 220
Belysningsreglage 146-151Blinkersljus 148
.
Översikt

21
Proace_sv_Chap01_instruments-de-bord_ed01-2019

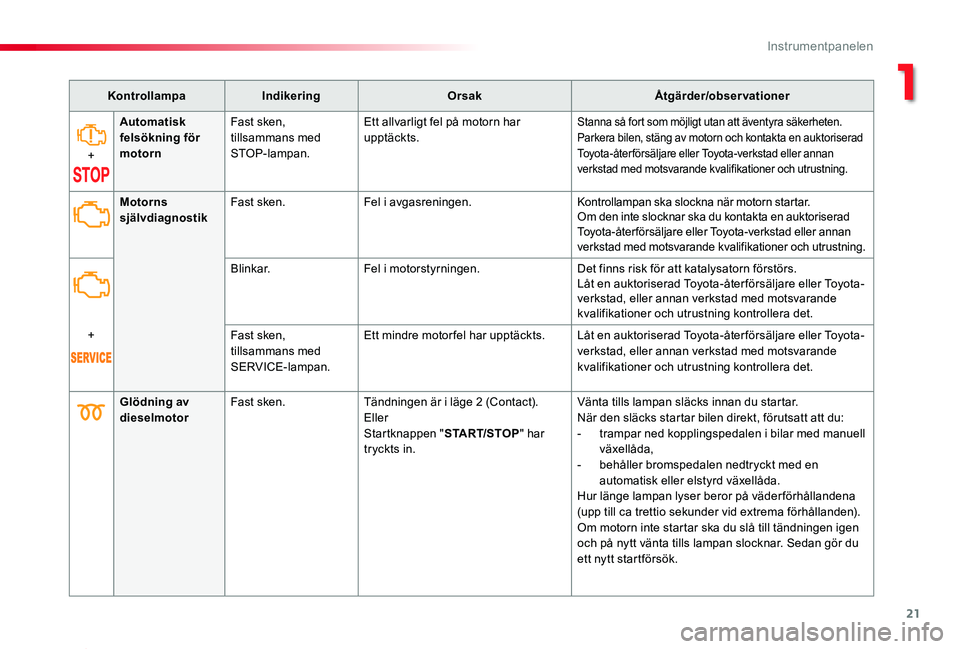

KontrollampaIndikeringOrsakÅtgärder/observationer
+
Automatisk felsökning för motorn
Fast sken, tillsammans med STOP-lampan.
Ett allvarligt fel på motorn har upptäckts.Stanna så fort som möjligt utan att äventyra säkerheten.Parkera bilen, stäng av motorn och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Glödning av dieselmotorFast sken.Tändningen är i läge 2 (Contact).EllerStartknappen "START/STOP" har tryckts in.
Vänta tills lampan släcks innan du startar.När den släcks startar bilen direkt, förutsatt att du:- trampar ned kopplingspedalen i bilar med manuell växellåda,- behåller bromspedalen nedtryckt med en automatisk eller elstyrd växellåda.Hur länge lampan lyser beror på väderförhållandena (upp till ca trettio sekunder vid extrema förhållanden).Om motorn inte startar ska du slå till tändningen igen och på nytt vänta tills lampan slocknar. Sedan gör du
ett nytt startförsök.
Motorns självdiagnostikFast sken.Fel i avgasreningen.Kontrollampan ska slockna när motorn startar.Om den inte slocknar ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Blinkar.Fel i motorstyrningen.Det finns risk för att katalysatorn förstörs.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
+Fast sken, tillsammans med SERVICE-lampan.
Ett mindre motor fel har upptäckts.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
1
Instrumentpanelen

22
Proace_sv_Chap01_instruments-de-bord_ed01-2019

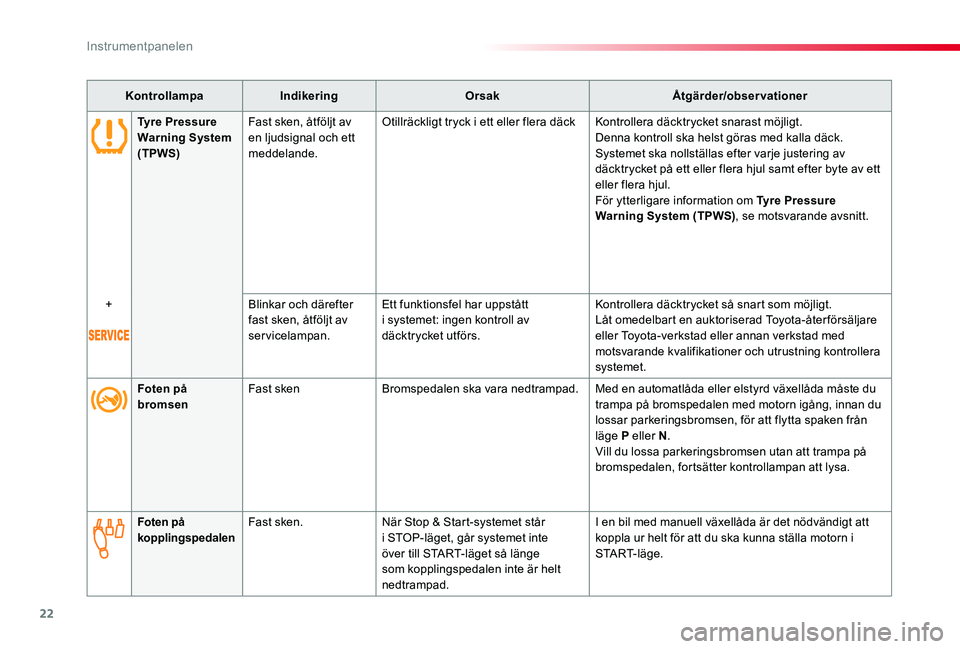

KontrollampaIndikeringOrsakÅtgärder/observationer
Tyre Pressure Warning System (TPWS)
Fast sken, åtföljt av en ljudsignal och ett meddelande.
Otillräckligt tryck i ett eller flera däckKontrollera däcktrycket snarast möjligt.Denna kontroll ska helst göras med kalla däck.Systemet ska nollställas efter varje justering av däcktrycket på ett eller flera hjul samt efter byte av ett eller flera hjul.För ytterligare information om Tyre Pressure Warning System (TPWS), se motsvarande avsnitt.
+Blinkar och därefter fast sken, åtföljt av servicelampan.
Ett funktionsfel har uppstått i systemet: ingen kontroll av däcktrycket utförs.
Kontrollera däcktrycket så snart som möjligt.Låt omedelbart en auktoriserad Toyota-åter försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera systemet.
Foten på bromsenFast skenBromspedalen ska vara nedtrampad.Med en automatlåda eller elstyrd växellåda måste du trampa på bromspedalen med motorn igång, innan du lossar parkeringsbromsen, för att flytta spaken från läge P eller N.Vill du lossa parkeringsbromsen utan att trampa på bromspedalen, fortsätter kontrollampan att lysa.
Foten på kopplingspedalenFast sken.När Stop & Start-systemet står i STOP-läget, går systemet inte över till START-läget så länge som kopplingspedalen inte är helt nedtrampad.
I en bil med manuell växellåda är det nödvändigt att koppla ur helt för att du ska kunna ställa motorn i START-läge.
Instrumentpanelen

29
Proace_sv_Chap01_instruments-de-bord_ed01-2019

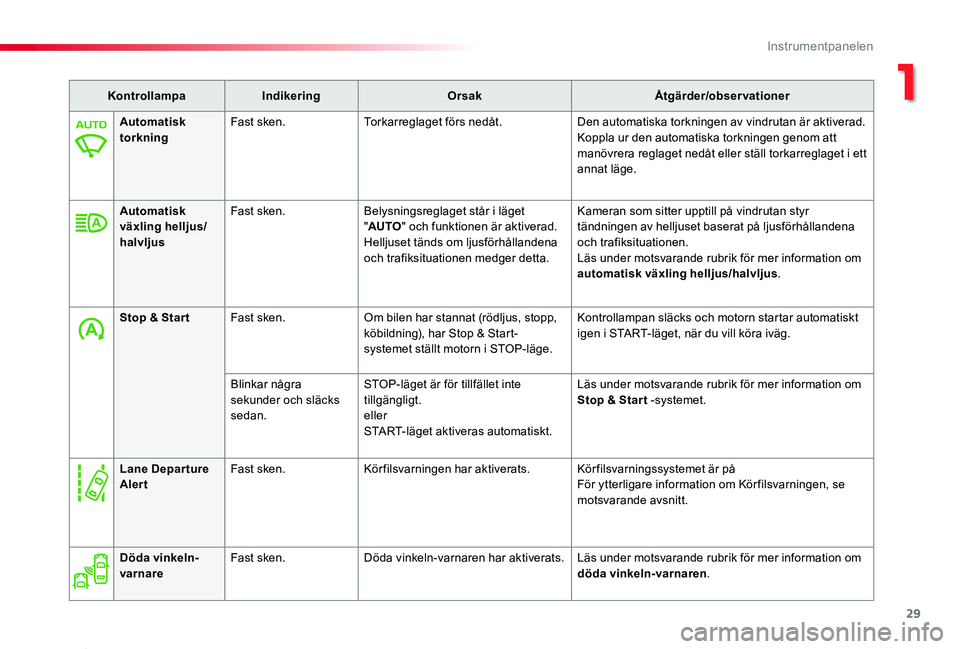

KontrollampaIndikeringOrsakÅtgärder/observationer
Automatisk torkningFast sken.Torkarreglaget förs nedåt.Den automatiska torkningen av vindrutan är aktiverad.Koppla ur den automatiska torkningen genom att manövrera reglaget nedåt eller ställ torkarreglaget i ett annat läge.
Automatisk växling helljus/halvljus
Fast sken.Belysningsreglaget står i läget "AUTO" och funktionen är aktiverad.Helljuset tänds om ljusförhållandena och trafiksituationen medger detta.
Kameran som sitter upptill på vindrutan styr tändningen av helljuset baserat på ljusförhållandena och trafiksituationen.Läs under motsvarande rubrik för mer information om automatisk växling helljus/halvljus.
Stop & Star tFast sken.Om bilen har stannat (rödljus, stopp, köbildning), har Stop & Start-systemet ställt motorn i STOP-läge.
Kontrollampan släcks och motorn startar automatiskt igen i START-läget, när du vill köra iväg.
Blinkar några sekunder och släcks sedan.
STOP-läget är för tillfället inte tillgängligt.ellerSTART-läget aktiveras automatiskt.
Läs under motsvarande rubrik för mer information om Stop & Star t -systemet.
Döda vinkeln-varnareFast sken.Döda vinkeln-varnaren har aktiverats.Läs under motsvarande rubrik för mer information om döda vinkeln-varnaren.
Lane Depar ture AlertFast sken.Körfilsvarningen har aktiverats.Körfilsvarningssystemet är påFör ytterligare information om Kör filsvarningen, se motsvarande avsnitt.
1
Instrumentpanelen

40
Proace_sv_Chap01_instruments-de-bord_ed01-2019

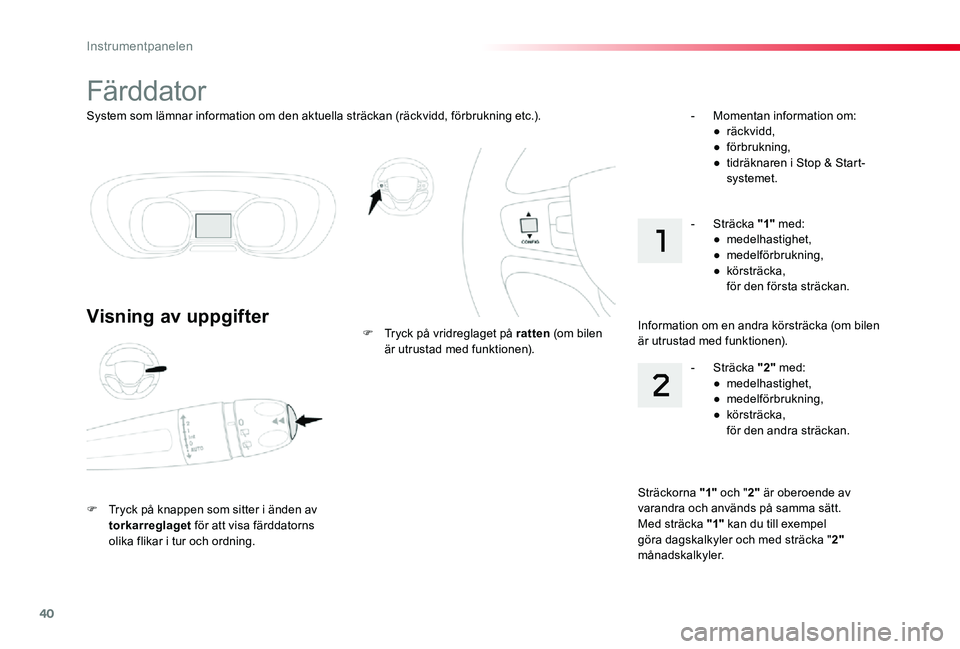

System som lämnar information om den aktuella sträckan (räckvidd, förbrukning etc.).
Färddator
Visning av uppgifter
F Tryck på knappen som sitter i änden av torkarreglaget för att visa färddatorns olika flikar i tur och ordning.
F Tryck på vridreglaget på ratten (om bilen är utrustad med funktionen).
- Momentan information om:● räckvidd,● förbrukning,● tidräknaren i Stop & Start-systemet.
Sträckorna "1" och "2" är oberoende av varandra och används på samma sätt.Med sträcka "1" kan du till exempel göra dagskalkyler och med sträcka "2" månadskalkyler.
- Sträcka "2" med:● medelhastighet,● medelförbrukning,● körsträcka, för den andra sträckan.
- Sträcka "1" med:● medelhastighet,● medelförbrukning,● körsträcka, för den första sträckan.
Information om en andra körsträcka (om bilen är utrustad med funktionen).
Instrumentpanelen

42
Proace_sv_Chap01_instruments-de-bord_ed01-2019

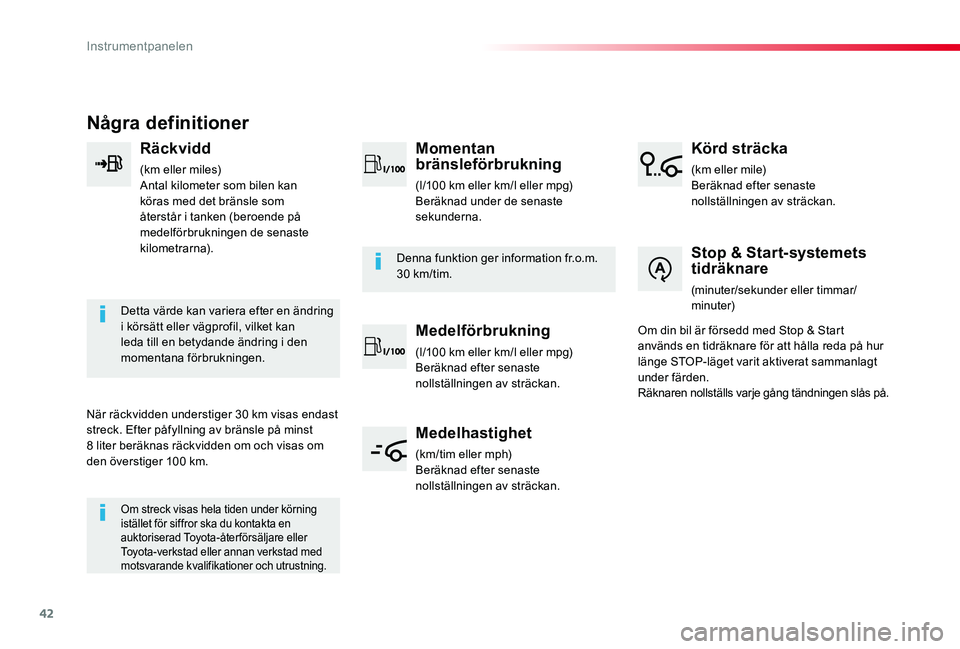

Några definitioner
Räckvidd
(km eller miles)Antal kilometer som bilen kan köras med det bränsle som återstår i tanken (beroende på medelförbrukningen de senaste kilometrarna).
Detta värde kan variera efter en ändring i körsätt eller vägprofil, vilket kan leda till en betydande ändring i den momentana förbrukningen.
När räckvidden understiger 30 km visas endast streck. Efter påfyllning av bränsle på minst 8 liter beräknas räckvidden om och visas om den överstiger 100 km.
Om streck visas hela tiden under körning istället för siffror ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Denna funktion ger information fr.o.m. 30 km/tim.
Momentan bränsleförbrukning
(l/100 km eller km/l eller mpg)Beräknad under de senaste sekunderna.
Medelförbrukning
(l/100 km eller km/l eller mpg)Beräknad efter senaste nollställningen av sträckan.
Medelhastighet
(km/tim eller mph)Beräknad efter senaste nollställningen av sträckan.
Körd sträcka
(km eller mile)Beräknad efter senaste nollställningen av sträckan.
Stop & Start-systemets tidräknare
(minuter/sekunder eller timmar/minuter)
Om din bil är försedd med Stop & Start används en tidräknare för att hålla reda på hur länge STOP-läget varit aktiverat sammanlagt under färden.Räknaren nollställs varje gång tändningen slås på.
Instrumentpanelen

59
Proace_sv_Chap02_ouvertures_ed01-2019

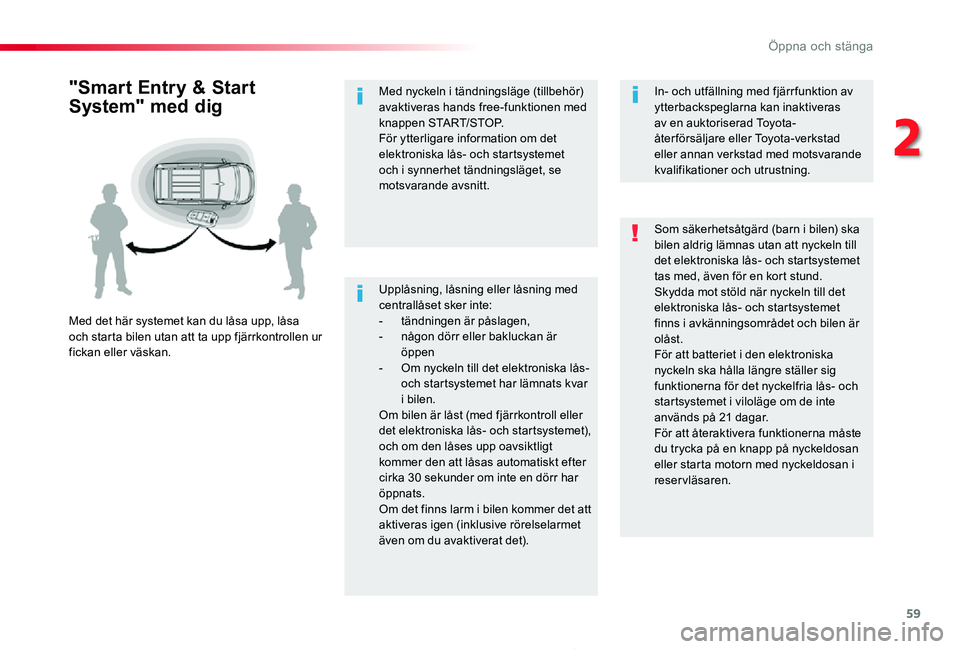

Upplåsning, låsning eller låsning med centrallåset sker inte:- tändningen är påslagen,- någon dörr eller bakluckan är öppen- Om nyckeln till det elektroniska lås- och startsystemet har lämnats kvar i bilen.Om bilen är låst (med fjärrkontroll eller det elektroniska lås- och startsystemet),
och om den låses upp oavsiktligt kommer den att låsas automatiskt efter cirka 30 sekunder om inte en dörr har öppnats.Om det finns larm i bilen kommer det att aktiveras igen (inklusive rörelselarmet även om du avaktiverat det).
"Smart Entry & Start
System" med dig
Med det här systemet kan du låsa upp, låsa och starta bilen utan att ta upp fjärrkontrollen ur fickan eller väskan.
Som säkerhetsåtgärd (barn i bilen) ska bilen aldrig lämnas utan att nyckeln till det elektroniska lås- och startsystemet tas med, även för en kort stund.Skydda mot stöld när nyckeln till det elektroniska lås- och startsystemet finns i avkänningsområdet och bilen är olåst.För att batteriet i den elektroniska nyckeln ska hålla längre ställer sig funktionerna för det nyckelfria lås- och startsystemet i viloläge om de inte används på 21 dagar.För att återaktivera funktionerna måste du trycka på en knapp på nyckeldosan eller starta motorn med nyckeldosan i reservläsaren.
In- och utfällning med fjärr funktion av ytterbackspeglarna kan inaktiveras av en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Med nyckeln i tändningsläge (tillbehör) avaktiveras hands free-funktionen med knappen START/STOP.För ytterligare information om det elektroniska lås- och startsystemet och i synnerhet tändningsläget, se motsvarande avsnitt.
2
Öppna och stänga
