TOYOTA PROACE 2020 Eksploatavimo vadovas (in Lithuanian)

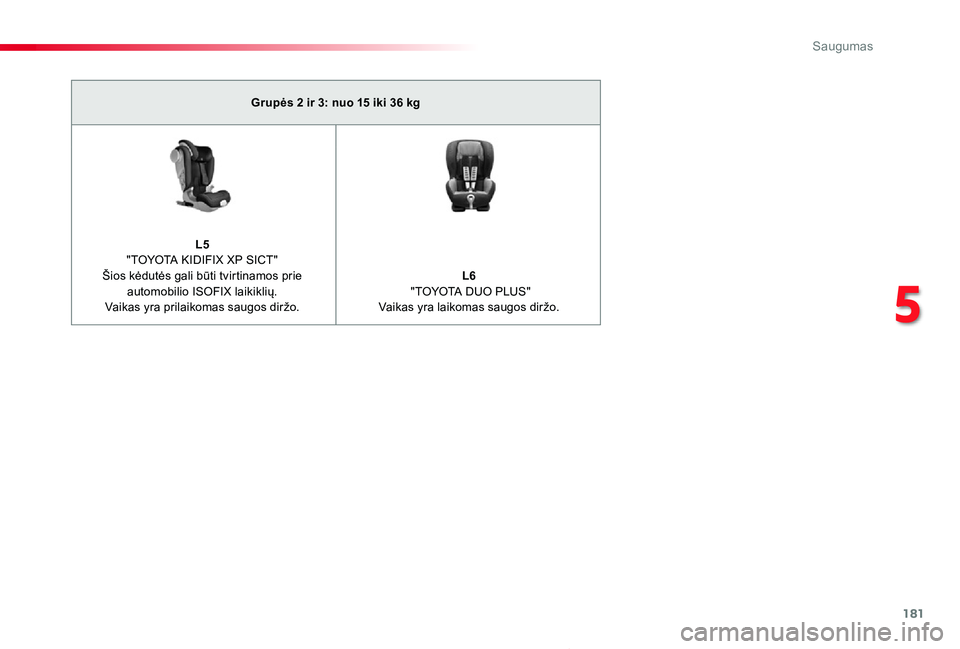

181
Proace_lt_Chap05_securite_ed01-2019
Grupės 2 ir 3: nuo 15 iki 36 kg
L5 "TOYOTA KIDIFIX XP SICT"Šios kėdutės gali būti tvirtinamos prie automobilio ISOFIX laikiklių.Vaikas yra prilaikomas saugos diržo.
L6 "TOYOTA DUO PLUS"Vaikas yra laikomas saugos diržo.
5
Saugumas

182
Proace_lt_Chap05_securite_ed01-2019

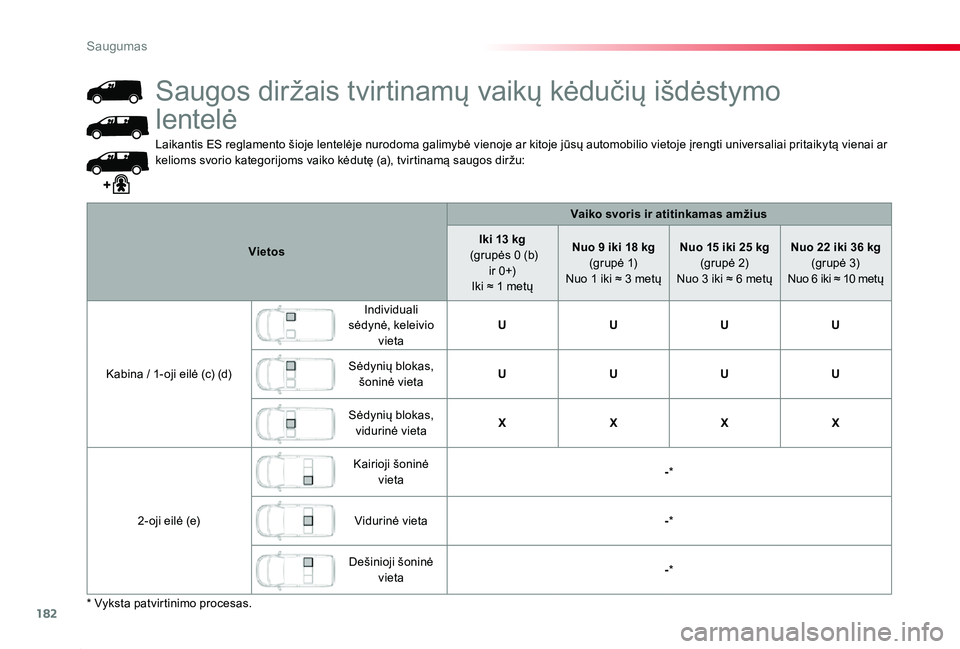

Laikantis ES reglamento šioje lentelėje nurodoma galimybė vienoje ar kitoje jūsų automobilio vietoje įrengti universaliai pritaikytą vienai ar kelioms svorio kategorijoms vaiko kėdutę (a), tvirtinamą saugos diržu:
Vietos
Vaiko svoris ir atitinkamas amžius
Iki 13 kg (grupės 0 (b) ir 0+)Iki ≈ 1 metų
Nuo 9 iki 18 kg (grupė 1)Nuo 1 iki ≈ 3 metų
Nuo 15 iki 25 kg (grupė 2)Nuo 3 iki ≈ 6 metų
Nuo 22 iki 36 kg (grupė 3)Nuo 6 iki ≈ 10 metų
Kabina / 1-oji eilė (c) (d)
Individuali sėdynė, keleivio vietaUUUU
Sėdynių blokas, šoninė vietaUUUU
Sėdynių blokas, vidurinė vietaXXXX
2-oji eilė (e)
Kairioji šoninė vieta-*
Vidurinė vieta-*
Dešinioji šoninė vieta-*
Saugos diržais tvirtinamų vaikų kėdučių išdėstymo
lentelė
* Vyksta patvirtinimo procesas.
Saugumas

183
Proace_lt_Chap05_securite_ed01-2019

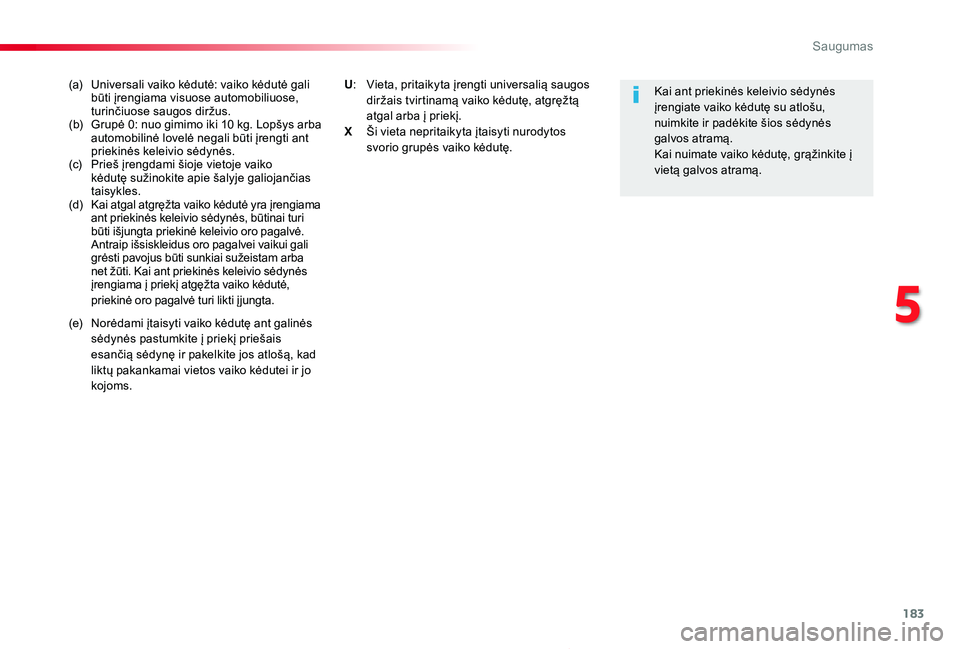

(a) Universali vaiko kėdutė: vaiko kėdutė gali būti įrengiama visuose automobiliuose, turinčiuose saugos diržus.(b) Grupė 0: nuo gimimo iki 10 kg. Lopšys arba automobilinė lovelė negali būti įrengti ant priekinės keleivio sėdynės.(c) Prieš įrengdami šioje vietoje vaiko kėdutę sužinokite apie šalyje galiojančias taisykles.(d) Kai atgal atgręžta vaiko kėdutė yra įrengiama ant priekinės keleivio sėdynės, būtinai turi būti išjungta priekinė keleivio oro pagalvė. Antraip išsiskleidus oro pagalvei vaikui gali grėsti pavojus būti sunkiai sužeistam arba net žūti. Kai ant priekinės keleivio sėdynės įrengiama į priekį atgęžta vaiko kėdutė, priekinė oro pagalvė turi likti į jungta.
(e) Norėdami įtaisyti vaiko kėdutę ant galinės sėdynės pastumkite į priekį priešais esančią sėdynę ir pakelkite jos atlošą, kad liktų pakankamai vietos vaiko kėdutei ir jo kojoms.
Kai ant priekinės keleivio sėdynės įrengiate vaiko kėdutę su atlošu, nuimkite ir padėkite šios sėdynės galvos atramą.Kai nuimate vaiko kėdutę, grąžinkite į vietą galvos atramą.
U: Vieta, pritaikyta įrengti universalią saugos diržais tvirtinamą vaiko kėdutę, atgręžtą atgal arba į priekį.X Ši vieta nepritaikyta įtaisyti nurodytos svorio grupės vaiko kėdutę.
5
Saugumas

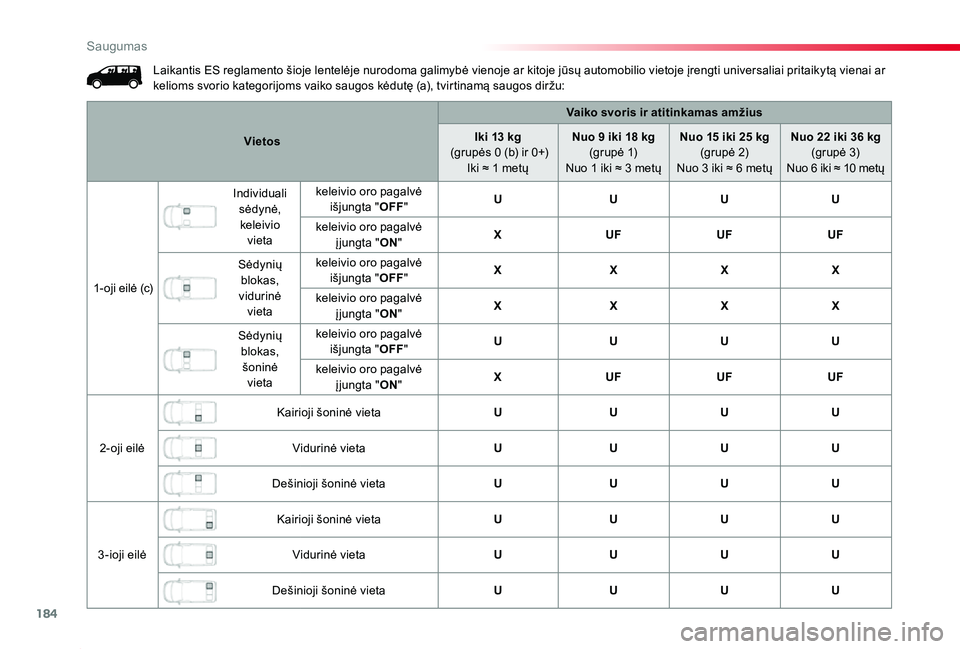

184
Proace_lt_Chap05_securite_ed01-2019
Laikantis ES reglamento šioje lentelėje nurodoma galimybė vienoje ar kitoje jūsų automobilio vietoje įrengti universaliai pritaikytą vienai ar kelioms svorio kategorijoms vaiko saugos kėdutę (a), tvirtinamą saugos diržu:
Vietos
Vaiko svoris ir atitinkamas amžius
Iki 13 kg (grupės 0 (b) ir 0+)Iki ≈ 1 metų
Nuo 9 iki 18 kg (grupė 1)Nuo 1 iki ≈ 3 metų
Nuo 15 iki 25 kg (grupė 2)Nuo 3 iki ≈ 6 metų
Nuo 22 iki 36 kg (grupė 3)Nuo 6 iki ≈ 10 metų
1-oji eilė (c)
Individuali sėdynė, keleivio vieta
keleivio oro pagalvė išjungta "OFF"UUUU
keleivio oro pagalvė į jungta "ON"XUFUFUF
Sėdynių blokas, vidurinė vieta
keleivio oro pagalvė išjungta "OFF"XXXX
keleivio oro pagalvė į jungta "ON"XXXX
Sėdynių blokas, šoninė vieta
keleivio oro pagalvė išjungta "OFF"UUUU
keleivio oro pagalvė į jungta "ON"XUFUFUF
2-oji eilė
Kairioji šoninė vietaUUUU
Vidurinė vietaUUUU
Dešinioji šoninė vietaUUUU
3 -ioji eilė
Kairioji šoninė vietaUUUU
Vidurinė vietaUUUU
Dešinioji šoninė vietaUUUU
Saugumas

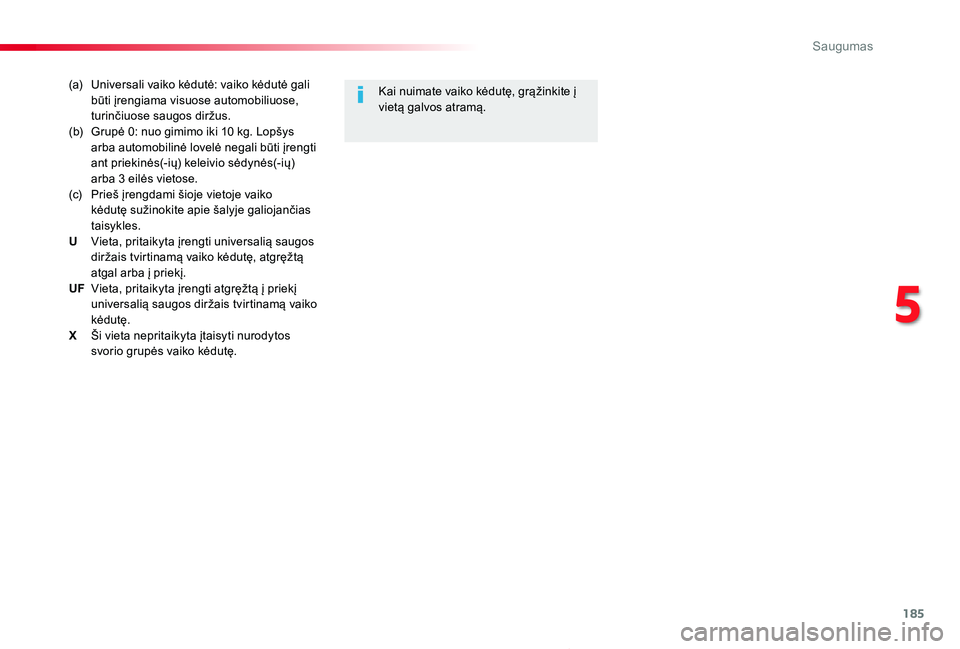

185
Proace_lt_Chap05_securite_ed01-2019
(a) Universali vaiko kėdutė: vaiko kėdutė gali būti įrengiama visuose automobiliuose, turinčiuose saugos diržus.(b) Grupė 0: nuo gimimo iki 10 kg. Lopšys arba automobilinė lovelė negali būti įrengti ant priekinės(-ių) keleivio sėdynės(-ių) arba 3 eilės vietose.(c) Prieš įrengdami šioje vietoje vaiko kėdutę sužinokite apie šalyje galiojančias taisykles.U Vieta, pritaikyta įrengti universalią saugos diržais tvirtinamą vaiko kėdutę, atgręžtą atgal arba į priekį.UF Vieta, pritaikyta įrengti atgręžtą į priekį universalią saugos diržais tvirtinamą vaiko kėdutę.X Ši vieta nepritaikyta įtaisyti nurodytos svorio grupės vaiko kėdutę.
Kai nuimate vaiko kėdutę, grąžinkite į vietą galvos atramą.
5
Saugumas

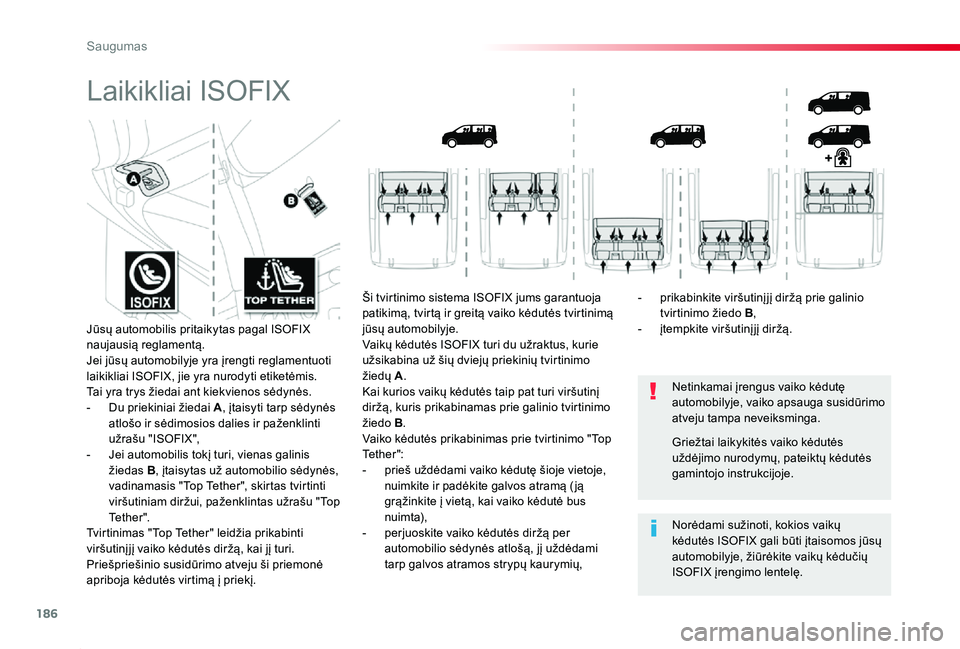

186
Proace_lt_Chap05_securite_ed01-2019
Laikikliai ISOFIX
Netinkamai įrengus vaiko kėdutę automobilyje, vaiko apsauga susidūrimo atveju tampa neveiksminga.
Norėdami sužinoti, kokios vaikų kėdutės ISOFIX gali būti įtaisomos jūsų automobilyje, žiūrėkite vaikų kėdučių ISOFIX įrengimo lentelę.
Griežtai laikykitės vaiko kėdutės uždėjimo nurodymų, pateiktų kėdutės gamintojo instrukcijoje.
Jūsų automobilis pritaikytas pagal ISOFIX naujausią reglamentą.Jei jūsų automobilyje yra įrengti reglamentuoti laikikliai ISOFIX, jie yra nurodyti etiketėmis.Tai yra trys žiedai ant kiekvienos sėdynės.- Du priekiniai žiedai A, įtaisyti tarp sėdynės atlošo ir sėdimosios dalies ir paženklinti užrašu "ISOFIX",- Jei automobilis tokį turi, vienas galinis žiedas B, įtaisytas už automobilio sėdynės, vadinamasis "Top Tether", skirtas tvirtinti viršutiniam diržui, paženklintas užrašu "Top Tether".Tvirtinimas "Top Tether" leidžia prikabinti
viršutinį jį vaiko kėdutės diržą, kai jį turi. Priešpriešinio susidūrimo atveju ši priemonė apriboja kėdutės virtimą į priekį.
Ši tvirtinimo sistema ISOFIX jums garantuoja patikimą, tvirtą ir greitą vaiko kėdutės tvirtinimą jūsų automobilyje.Vaikų kėdutės ISOFIX turi du užraktus, kurie užsikabina už šių dviejų priekinių tvirtinimo žiedų A.Kai kurios vaikų kėdutės taip pat turi viršutinį diržą, kuris prikabinamas prie galinio tvirtinimo žiedo B.Vaiko kėdutės prikabinimas prie tvirtinimo "Top
Tether":- prieš uždėdami vaiko kėdutę šioje vietoje, nuimkite ir padėkite galvos atramą ( ją grąžinkite į vietą, kai vaiko kėdutė bus nuimta),- perjuoskite vaiko kėdutės diržą per automobilio sėdynės atlošą, jį uždėdami tarp galvos atramos strypų kaurymių,
- prikabinkite viršutinį jį diržą prie galinio tvirtinimo žiedo B,- įtempkite viršutinį jį diržą.
Saugumas

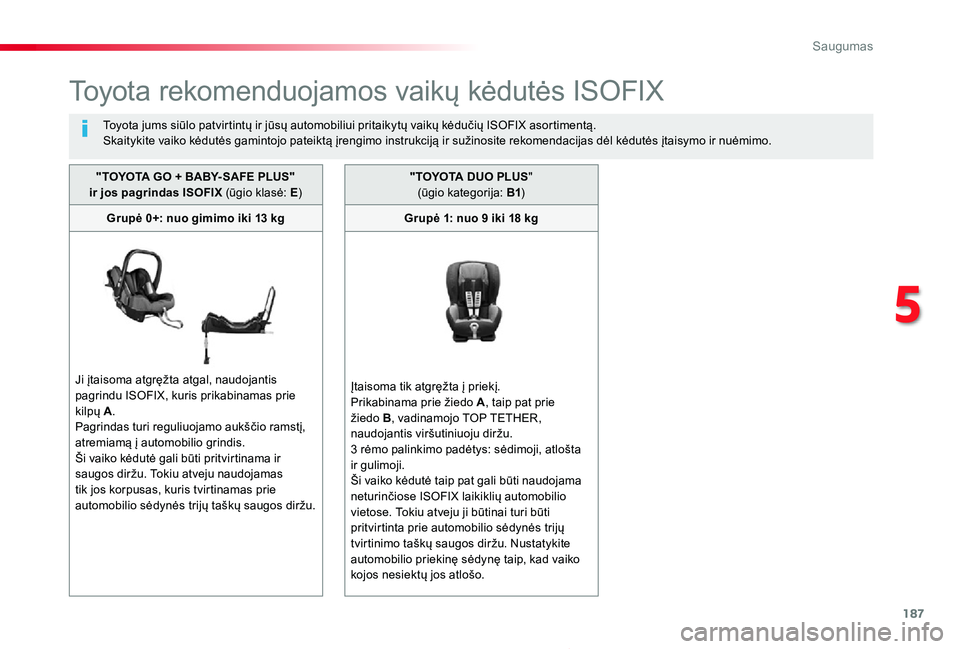

187
Proace_lt_Chap05_securite_ed01-2019
Toyota rekomenduojamos vaikų kėdutės ISOFIX
Toyota jums siūlo patvirtintų ir jūsų automobiliui pritaikytų vaikų kėdučių ISOFIX asortimentą.Skaitykite vaiko kėdutės gamintojo pateiktą įrengimo instrukciją ir sužinosite rekomendacijas dėl kėdutės įtaisymo ir nuėmimo.
"TOYOTA GO + BABY- SAFE PLUS" ir jos pagrindas ISOFIX (ūgio klasė: E)
Grupė 0+: nuo gimimo iki 13 kg
Ji įtaisoma atgręžta atgal, naudojantis pagrindu ISOFIX, kuris prikabinamas prie kilpų A.Pagrindas turi reguliuojamo aukščio ramstį, atremiamą į automobilio grindis.
Ši vaiko kėdutė gali būti pritvirtinama ir saugos diržu. Tokiu atveju naudojamas tik jos korpusas, kuris tvirtinamas prie automobilio sėdynės trijų taškų saugos diržu.
" T OYO TA DUO PLUS" (ūgio kategorija: B1)
Grupė 1: nuo 9 iki 18 kg
Įtaisoma tik atgręžta į priekį.Prikabinama prie žiedo A, taip pat prie žiedo B, vadinamojo TOP TETHER, naudojantis viršutiniuoju diržu.3 rėmo palinkimo padėtys: sėdimoji, atlošta ir gulimoji.Ši vaiko kėdutė taip pat gali būti naudojama neturinčiose ISOFIX laikiklių automobilio vietose. Tokiu atveju ji būtinai turi būti pritvirtinta prie automobilio sėdynės trijų tvirtinimo taškų saugos diržu. Nustatykite automobilio priekinę sėdynę taip, kad vaiko kojos nesiektų jos atlošo.
5
Saugumas

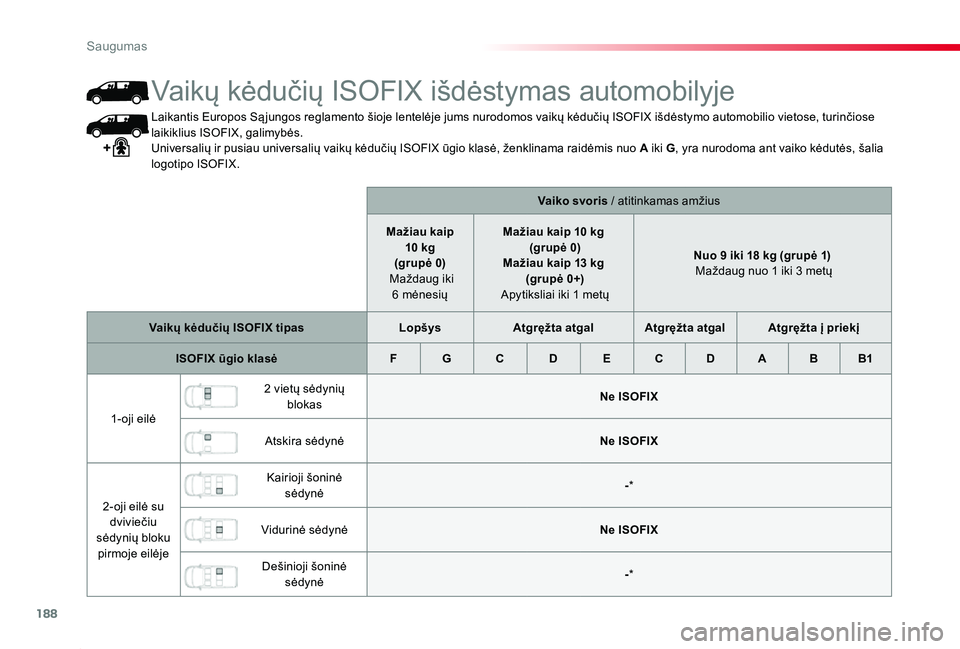

188
Proace_lt_Chap05_securite_ed01-2019
Laikantis Europos Są jungos reglamento šioje lentelėje jums nurodomos vaikų kėdučių ISOFIX išdėstymo automobilio vietose, turinčiose laikiklius ISOFIX, galimybės.Universalių ir pusiau universalių vaikų kėdučių ISOFIX ūgio klasė, ženklinama raidėmis nuo A iki G, yra nurodoma ant vaiko kėdutės, šalia logotipo ISOFIX.
Vaiko svoris / atitinkamas amžius
Mažiau kaip 10 kg(grupė 0) Maždaug iki 6 mėnesių
Mažiau kaip 10 kg (grupė 0)Mažiau kaip 13 kg (grupė 0+) Apytiksliai iki 1 metų
Nuo 9 iki 18 kg (grupė 1) Maždaug nuo 1 iki 3 metų
Vaikų kėdučių ISOFIX tipasLopšysAtgręžta atgalAtgręžta atgalAtgręžta į priekį
ISOFIX ūgio klasėFGCDECDABB1
1-oji eilė
2 vietų sėdynių blokasNe ISOFIX
Atskira sėdynėNe ISOFIX
2-oji eilė su dviviečiu sėdynių bloku pirmoje eilėje
Kairioji šoninė sėdynė-*
Vidurinė sėdynėNe ISOFIX
Dešinioji šoninė sėdynė-*
Vaikų kėdučių ISOFIX išdėstymas automobilyje
Saugumas

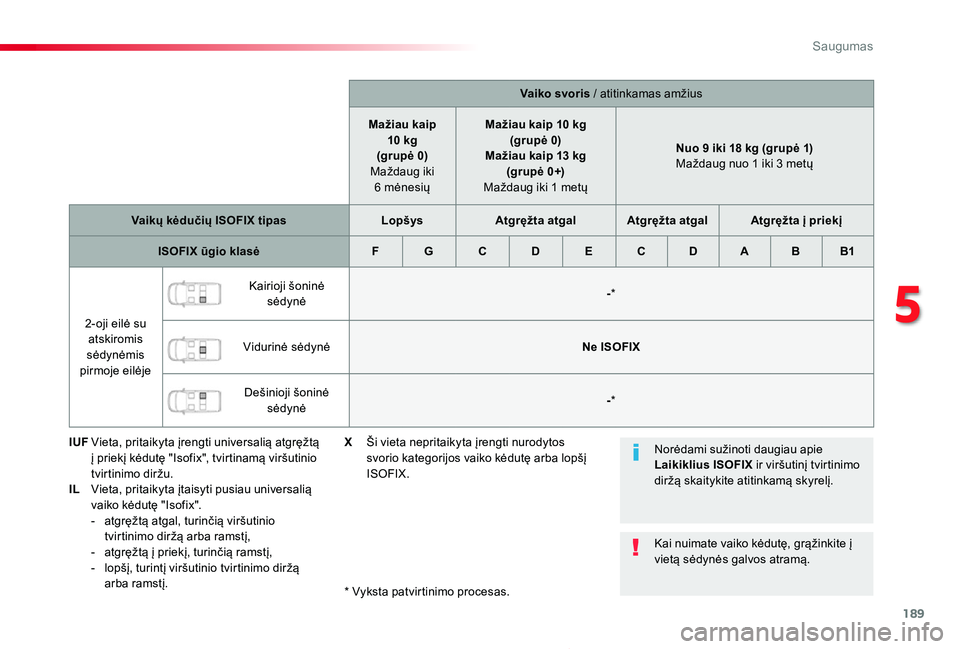

189
Proace_lt_Chap05_securite_ed01-2019
Vaiko svoris / atitinkamas amžius
Mažiau kaip 10 kg(grupė 0) Maždaug iki 6 mėnesių
Mažiau kaip 10 kg(grupė 0)Mažiau kaip 13 kg (grupė 0+) Maždaug iki 1 metų
Nuo 9 iki 18 kg (grupė 1) Maždaug nuo 1 iki 3 metų
Vaikų kėdučių ISOFIX tipasLopšysAtgręžta atgalAtgręžta atgalAtgręžta į priekį
ISOFIX ūgio klasėFGCDECDABB1
2-oji eilė su atskiromis sėdynėmis pirmoje eilėje
Kairioji šoninė sėdynė-*
Vidurinė sėdynėNe ISOFIX
Dešinioji šoninė sėdynė-*
IUF Vieta, pritaikyta įrengti universalią atgręžtą į priekį kėdutę "Isofix", tvirtinamą viršutinio tvirtinimo diržu.IL Vieta, pritaikyta įtaisyti pusiau universalią vaiko kėdutę "Isofix".- atgręžtą atgal, turinčią viršutinio tvirtinimo diržą arba ramstį,- atgręžtą į priekį, turinčią ramstį,- lopšį, turintį viršutinio tvirtinimo diržą arba ramstį.* Vyksta patvirtinimo procesas.
Norėdami sužinoti daugiau apie Laikiklius ISOFIX ir viršutinį tvirtinimo diržą skaitykite atitinkamą skyrelį.
Kai nuimate vaiko kėdutę, grąžinkite į vietą sėdynės galvos atramą.
X Ši vieta nepritaikyta įrengti nurodytos svorio kategorijos vaiko kėdutę arba lopšį ISOFIX.
5
Saugumas

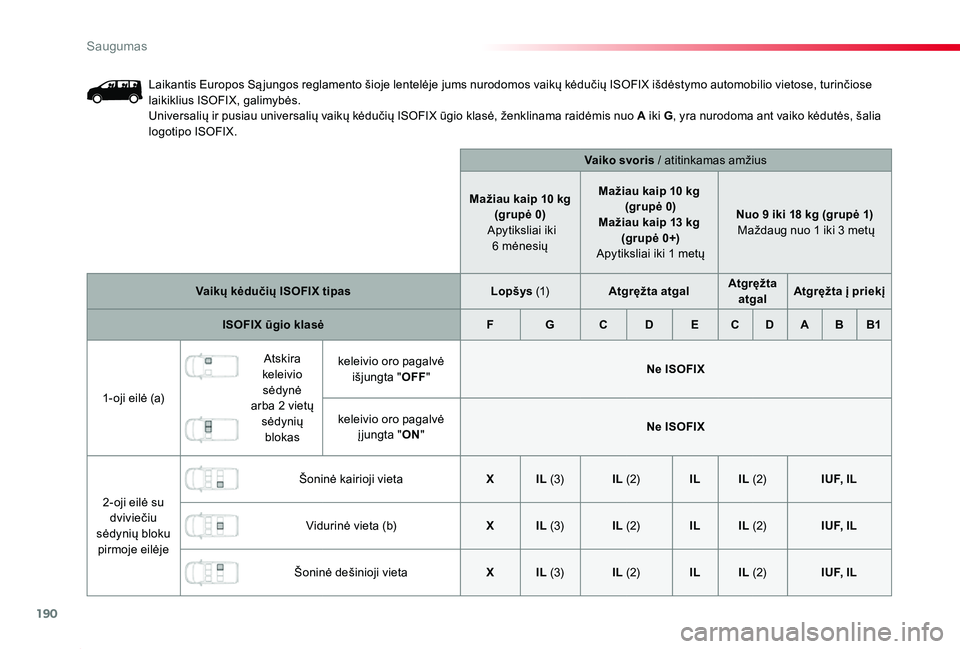

190
Proace_lt_Chap05_securite_ed01-2019
Laikantis Europos Są jungos reglamento šioje lentelėje jums nurodomos vaikų kėdučių ISOFIX išdėstymo automobilio vietose, turinčiose laikiklius ISOFIX, galimybės.Universalių ir pusiau universalių vaikų kėdučių ISOFIX ūgio klasė, ženklinama raidėmis nuo A iki G, yra nurodoma ant vaiko kėdutės, šalia logotipo ISOFIX.
Vaiko svoris / atitinkamas amžius
Mažiau kaip 10 kg(grupė 0) Apytiksliai iki 6 mėnesių
Mažiau kaip 10 kg (grupė 0)Mažiau kaip 13 kg (grupė 0+) Apytiksliai iki 1 metų
Nuo 9 iki 18 kg (grupė 1) Maždaug nuo 1 iki 3 metų
Vaikų kėdučių ISOFIX tipasLopšys (1)Atgręžta atgalAtgręžta atgalAtgręžta į priekį
ISOFIX ūgio klasėFGCDECDABB1
1-oji eilė (a)
Atskira keleivio sėdynė arba 2 vietų sėdynių blokas
keleivio oro pagalvė išjungta "OFF"Ne ISOFIX
keleivio oro pagalvė į jungta "ON"Ne ISOFIX
2-oji eilė su dviviečiu sėdynių bloku pirmoje eilėje
Šoninė kairioji vietaXIL (3)IL (2)ILIL (2)IUF, IL
Vidurinė vieta (b)XIL (3)IL (2)ILIL (2)IUF, IL
Šoninė dešinioji vietaXIL (3)IL (2)ILIL (2)IUF, IL
