TOYOTA PROACE 2020 Instruksjoner for bruk (in Norwegian)

31
Proace_no_Chap01_instruments-de-bord_ed01-2019
Når motoren går, dersom nålen eller strekene (avhengig av versjon) er:- i feltet A, er kjølevæsketemperaturen korrekt,- i feltet B, er kjølevæsketemperaturen for høy. Lampen for maks. temperatur og felles varsellampe STOP lyser samtidig som det avgis et lydsignal og en varselmelding gis i berøringsdisplayet.Stopp bilen umiddelbart under sikre forhold.Vent i noen minutter før du skrur av motoren.Kontakt autorisert Toyota-forhandler/verksted, eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Etter noen minutters kjøring vil temperaturen og trykket øke i kjøleanlegget.For å komplettere nivået:F vent minst en time til motoren blir kald,F drei lokket to ganger rundt for å slippe ut trykket,F når trykket har falt, fjern lokket,F etterfyll til "MAXI"-merket.
Vær oppmerksom på brannskade faren når du fyller i kjølevæske. Må ikke fylles
over maks.-merket (i beholderen).
KjølevannstemperaturIndikator for vedlikehold
System som informerer føreren om når neste vedlikehold skal utføres på bilen i henhold til vedlikeholdsprogrammet til bilprodusenten.
Dette for fallet regnes ut fra siste nullstilling av indikatoren, i henhold til kjørte kilometer og tiden som har forløpt siden siste vedlikehold.
For diesel-versjoner er også graden av forringelse av motoroljen tatt hensyn til (avhengig av hvilket land den er solgt i).
Kontroll
1
Instrumenter i bilen

32
Proace_no_Chap01_instruments-de-bord_ed01-2019
Det gjenstår mellom 1 000 km og 3 000 km til neste vedlikehold
Når tenningen er satt på vil nøkkelsymbolet som symboliserer vedlikehold lyse i 5 sekunder. Kilometertelleren gir samtidig beskjed om hvor mange kilometer som gjenstår før neste vedlikehold.Eksempel: det gjenstår 2 800 km før neste vedlikehold skal utføres på bilen.5 sekunder etter at tenningen er satt på vil displayet vise:
5 sekunder etter at tenningen er satt på vil nøkkelsymbolet slukke. Kilometertelleren gjenopptar sin vanlige funksjon. Displayet viser total kilometerstand.
Bilen har ikke vært inne til vedlikehold i tide
5 sekunder etter at tenningen er satt på, gjenopptar kilometertelleren sin vanlige funksjon. Nøkkelen for tsetter å lyse.
I 5 sekunder etter at tenningen er satt på vil nøkkelsymbolet blinke for å varsle om at vedlikeholdet må utføres snart.Eksempel: bilen skulle har vært inne til periodisk vedlikehold for 300 km siden.5 sekunder etter at tenningen er satt på vil displayet vise:
Det gjenstår mindre enn 1 000 km før neste vedlikehold
5 sekunder etter at tenningen er satt på vil kilometertelleren gjenoppta sin vanlige funksjon. Nøkkelsymbolet fortsetter å lyse og indikerer at vedlikehold snart må utføres.
For diesel-versjoner vil denne varslingen også kunne være fulgt av et fast lys i servicevarsellampen når tenningen er på.
Det gjenstår mer enn 3 000 km til neste vedlikehold
Når tenningen settes på, vises det ingen informasjon i displayet.Eksempel: det gjenstår 900 km før neste vedlikehold.5 sekunder etter at tenningen er satt på vil displayet vise:
Instrumenter i bilen

33
1
Instrumenter i bilen
Proace_no_Chap01_instruments-de-bord_ed01-2019
Antall kilometer som gjenstår å kjøre kan endres av tidsfaktoren, i forhold til førerens kjørevaner.Der for kan nøkkelen tennes hvis du har overskredet tiden som har forløpt siden det siste vedlikeholdet, som står oppført i bilprodusentens vedlikeholdsprogram.For diesel-versjoner , fastnøkkelen vil også kunne komme til syne tidligere enn for ventet, avhengig av graden av forringelse av motoroljen (avhengig av landet hvor den er solgt).Forringelsen av motoroljen avhenger av bilens kjøreforhold.
Nullstilling av vedlikeholdsindikatorenDersom du ønsker å koble fra batteriet etter dette, lås bilen og vent i minst fem minutter, ellers vil ikke nullstillingen bli registrert.
Du kan på et hvilket som helst tidspunkt få tilgang til vedlikeholdsinformasjonen.
Indikatoren for vedlikehold skal nullstilles hver gang det foretas vedlikehold på bilen.Dersom du selv har foretatt vedlikehold på bilen, skru av tenningen:
Påminnelse og vedlikeholdsinformasjon
F Trykk på denne knappen, og hold den trykket inn,
F Sett på tenningen. Kilometertelleren starter en nedtelling,F Når displayet viser "=0", slipp knappen. Nøkkelsymbolet forsvinner.
F Trykk på denne knappen.
Vedlikeholdsinformasjonen vises i noen sekunder før den forsvinner.

34
Proace_no_Chap01_instruments-de-bord_ed01-2019

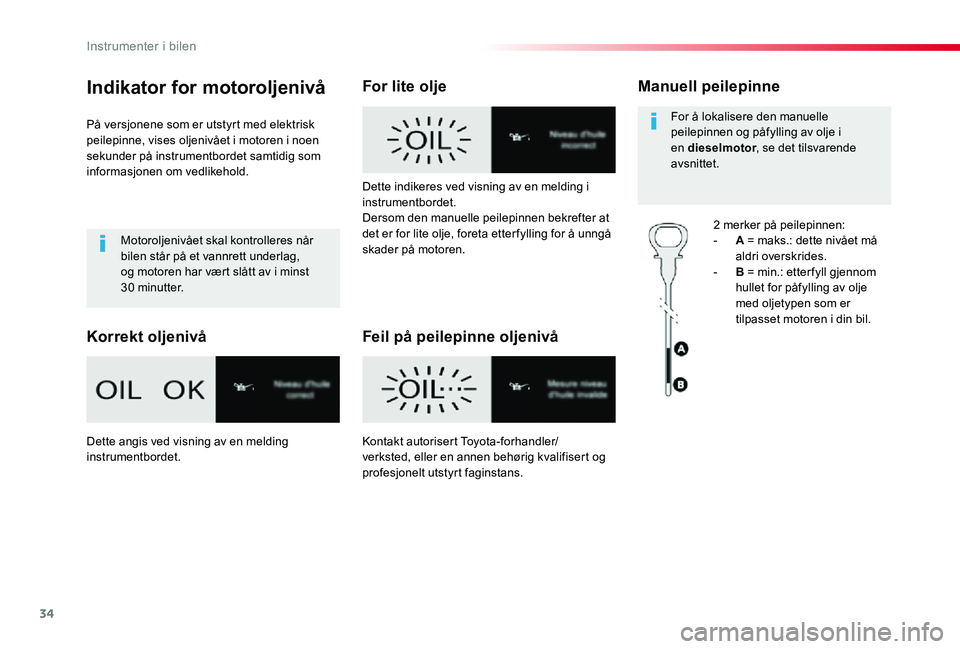

Indikator for motoroljenivå
På versjonene som er utstyrt med elektrisk peilepinne, vises oljenivået i motoren i noen sekunder på instrumentbordet samtidig som informasjonen om vedlikehold.
Motoroljenivået skal kontrolleres når bilen står på et vannrett underlag, og motoren har vært slått av i minst 30 minutter.
Korrekt oljenivå
For lite olje
Feil på peilepinne oljenivå
Manuell peilepinne
2 merker på peilepinnen:- A = maks.: dette nivået må aldri overskrides.- B = min.: etter fyll gjennom hullet for påfylling av olje med oljetypen som er tilpasset motoren i din bil.
For å lokalisere den manuelle peilepinnen og påfylling av olje i en dieselmotor, se det tilsvarende avsnittet.
Dette indikeres ved visning av en melding i instrumentbordet.Dersom den manuelle peilepinnen bekrefter at det er for lite olje, foreta etter fylling for å unngå skader på motoren.
Dette angis ved visning av en melding
instrumentbordet.
Kontakt autorisert Toyota-forhandler/
verksted, eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Instrumenter i bilen

35
Proace_no_Chap01_instruments-de-bord_ed01-2019

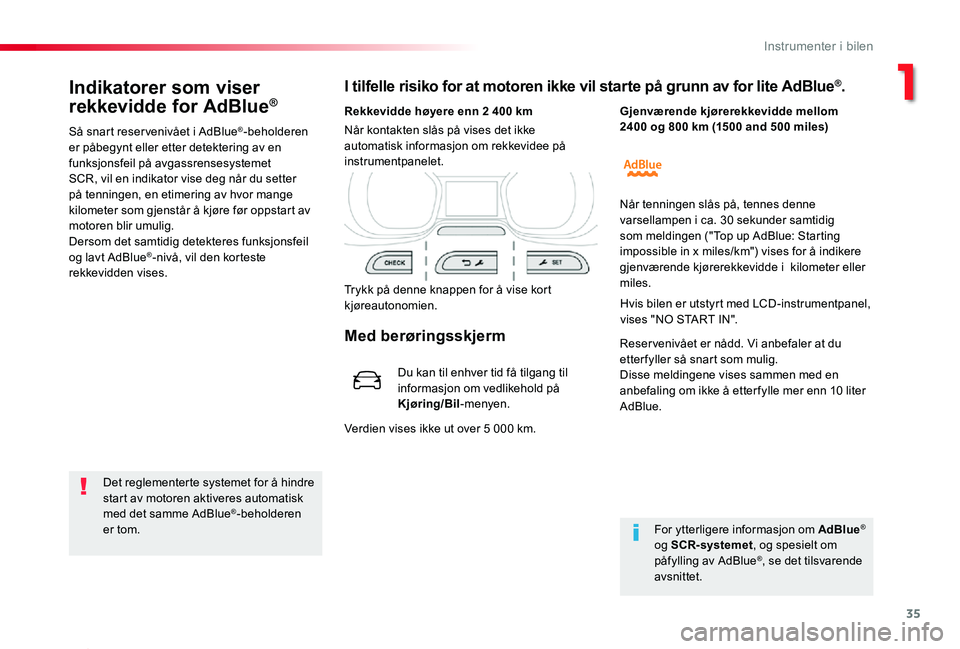

Indikatorer som viser
rekkevidde for AdBlue®
Så snart reser venivået i AdBlue®-beholderen er påbegynt eller etter detektering av en funksjonsfeil på avgassrensesystemet SCR, vil en indikator vise deg når du setter på tenningen, en etimering av hvor mange kilometer som gjenstår å kjøre før oppstart av motoren blir umulig.Dersom det samtidig detekteres funksjonsfeil og lavt AdBlue®-nivå, vil den korteste rekkevidden vises.
I tilfelle risiko for at motoren ikke vil starte på grunn av for lite AdBlue®.
Det reglementerte systemet for å hindre start av motoren aktiveres automatisk med det samme AdBlue®-beholderen er tom.
Rekkevidde høyere enn 2 400 km
Trykk på denne knappen for å vise kort kjøreautonomien.
Verdien vises ikke ut over 5 000 km.
Når kontakten slås på vises det ikke automatisk informasjon om rekkevidee på instrumentpanelet.
For ytterligere informasjon om AdBlue®
og SCR-systemet, og spesielt om påfylling av AdBlue®, se det tilsvarende avsnittet.
Gjenværende kjørerekkevidde mellom 2400 og 800 km (1500 and 500 miles)
Når tenningen slås på, tennes denne varsellampen i ca. 30 sekunder samtidig som meldingen ("Top up AdBlue: Starting impossible in x miles/km") vises for å indikere gjenværende kjørerekkevidde i kilometer eller miles.
Hvis bilen er utstyrt med LCD-instrumentpanel, vises "NO START IN".
Reser venivået er nådd. Vi anbefaler at du etterfyller så snart som mulig.Disse meldingene vises sammen med en anbefaling om ikke å etter fylle mer enn 10 liter AdBlue.
Med berøringsskjerm
Du kan til enhver tid få tilgang til informasjon om vedlikehold på Kjøring/Bil-menyen.
1
Instrumenter i bilen

36
Proace_no_Chap01_instruments-de-bord_ed01-2019

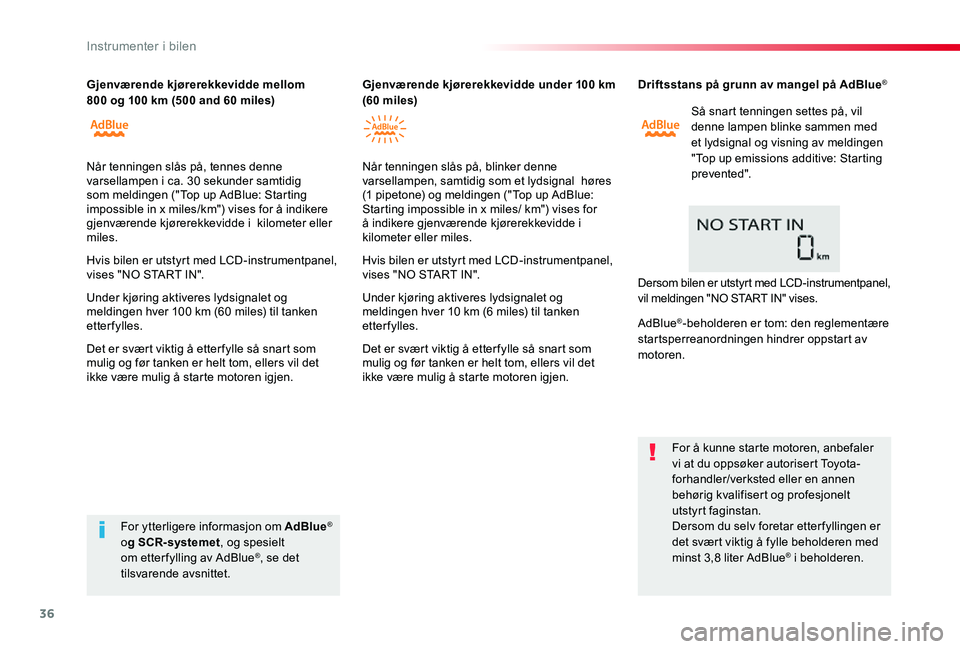

Driftsstans på grunn av mangel på AdBlue®
Så snart tenningen settes på, vil denne lampen blinke sammen med et lydsignal og visning av meldingen "Top up emissions additive: Starting prevented".
For å kunne starte motoren, anbefaler vi at du oppsøker autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstan.Dersom du selv foretar etter fyllingen er det svært viktig å fylle beholderen med
minst 3,8 liter AdBlue® i beholderen.
For ytterligere informasjon om AdBlue® og SCR-systemet, og spesielt om etter fylling av AdBlue®, se det tilsvarende avsnittet.
Dersom bilen er utstyrt med LCD-instrumentpanel, vil meldingen "NO START IN" vises.
AdBlue®-beholderen er tom: den reglementære startsperreanordningen hindrer oppstart av motoren.
Gjenværende kjørerekkevidde mellom 800 og 100 km (500 and 60 miles)Gjenværende kjørerekkevidde under 100 km (60 miles)
Når tenningen slås på, tennes denne varsellampen i ca. 30 sekunder samtidig som meldingen ("Top up AdBlue: Starting impossible in x miles/km") vises for å indikere gjenværende kjørerekkevidde i kilometer eller miles.
Hvis bilen er utstyrt med LCD-instrumentpanel, vises "NO START IN".
Under kjøring aktiveres lydsignalet og meldingen hver 100 km (60 miles) til tanken etter fylles.
Det er svært viktig å etter fylle så snart som mulig og før tanken er helt tom, ellers vil det ikke være mulig å starte motoren igjen.
Når tenningen slås på, blinker denne varsellampen, samtidig som et lydsignal høres (1 pipetone) og meldingen ("Top up AdBlue: Starting impossible in x miles/ km") vises for å indikere gjenværende kjørerekkevidde i kilometer eller miles.
Hvis bilen er utstyrt med LCD-instrumentpanel, vises "NO START IN".
Under kjøring aktiveres lydsignalet og meldingen hver 10 km (6 miles) til tanken etter fylles.
Det er svært viktig å etter fylle så snart som mulig og før tanken er helt tom, ellers vil det ikke være mulig å starte motoren igjen.
Instrumenter i bilen

37
Proace_no_Chap01_instruments-de-bord_ed01-2019

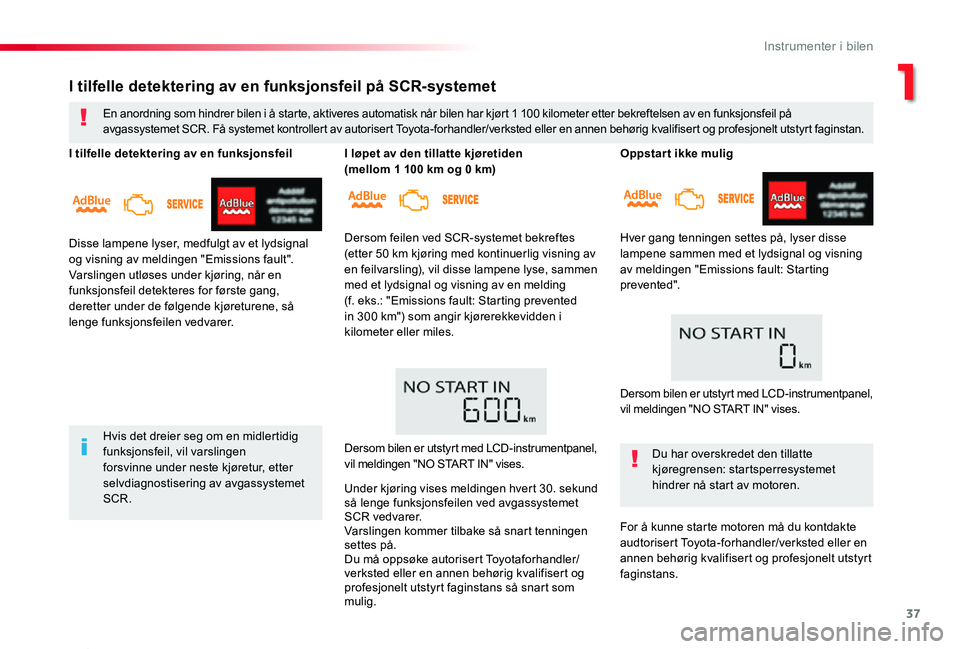

Oppstart ikke mulig
Hver gang tenningen settes på, lyser disse
lampene sammen med et lydsignal og visning av meldingen "Emissions fault: Starting prevented".
Du har overskredet den tillatte kjøregrensen: startsperresystemet hindrer nå start av motoren.
For å kunne starte motoren må du kontdakte audtorisert Toyota-forhandler/verksted eller en
annen behørig kvalifisert og profesjonelt utstyrt faginstans.
I tilfelle detektering av en funksjonsfeil på SCR-systemet
En anordning som hindrer bilen i å starte, aktiveres automatisk når bilen har kjørt 1 100 kilometer etter bekreftelsen av en funksjonsfeil på avgassystemet SCR. Få systemet kontrollert av autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstan.
Hvis det dreier seg om en midlertidig
funksjonsfeil, vil varslingen forsvinne under neste kjøretur, etter selvdiagnostisering av avgassystemet SCR.
I tilfelle detektering av en funksjonsfeil
Disse lampene lyser, medfulgt av et lydsignal
og visning av meldingen "Emissions fault".Varslingen utløses under kjøring, når en funksjonsfeil detekteres for første gang, deretter under de følgende kjøreturene, så lenge funksjonsfeilen vedvarer.
I løpet av den tillatte kjøretiden (mellom 1 100 km og 0 km)
Dersom feilen ved SCR-systemet bekreftes
(etter 50 km kjøring med kontinuerlig visning av en feilvarsling), vil disse lampene lyse, sammen med et lydsignal og visning av en melding (f. eks.: "Emissions fault: Starting prevented in 300 km") som angir kjørerekkevidden i kilometer eller miles.
Dersom bilen er utstyrt med LCD-instrumentpanel, vil meldingen "NO START IN" vises.
Under kjøring vises meldingen hvert 30. sekund så lenge funksjonsfeilen ved avgassystemet SCR vedvarer.Varslingen kommer tilbake så snart tenningen settes på.Du må oppsøke autorisert Toyotaforhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans så snart som mulig.
Dersom bilen er utstyrt med LCD-instrumentpanel, vil meldingen "NO START IN" vises.
1
Instrumenter i bilen

38
Proace_no_Chap01_instruments-de-bord_ed01-2019

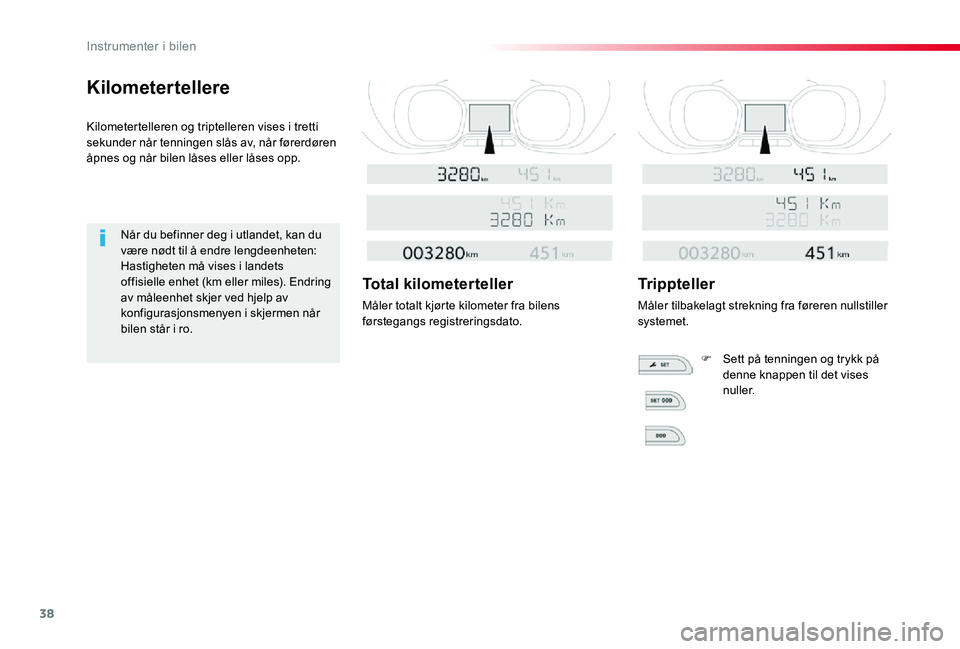

Kilometertellere
Kilometertelleren og triptelleren vises i tretti sekunder når tenningen slås av, når førerdøren åpnes og når bilen låses eller låses opp.
Når du befinner deg i utlandet, kan du være nødt til å endre lengdeenheten: Hastigheten må vises i landets offisielle enhet (km eller miles). Endring av måleenhet skjer ved hjelp av konfigurasjonsmenyen i skjermen når bilen står i ro.
Total kilometerteller
Måler totalt kjørte kilometer fra bilens førstegangs registreringsdato.
Trippteller
Måler tilbakelagt strekning fra føreren nullstiller systemet.
F Sett på tenningen og trykk på denne knappen til det vises n u l l e r.
Instrumenter i bilen

39
Proace_no_Chap01_instruments-de-bord_ed01-2019
Lysstyrkeregulering
F Når lysene er på, trykk på denne knappen for å øke lysintensiteten.F Når lysene er på, trykk på denne kanppen for å dempe lysintensiteten.Slipp knappen når du har oppnådd den
ønskede lysstyrke.
Instrumentpanelet
Dette systemet med manuell tilpassing av lysstyrken på førerplassen, avhengig av lysforholdene ute.
Med berøringsskjerm
F På Innstillinger-menyen velger du Lysstyrke. Eller velg "ALTERNATIVER", "Skjermkonfigurasjon", deretter "Lysstyrke".F Juster lysstyrken ved å trykke på pilene eller flytte glidebryteren.
Lysstyrken kan stilles inn forskjellig for dagmodus og nattmodus.
1
Instrumenter i bilen

40
Proace_no_Chap01_instruments-de-bord_ed01-2019
System som gir deg informasjon om den aktuelle kjørestrekningen (rekkevidde, forbruk, osv).
Kjørecomputer
Visning av informasjon
F Trykk på knappen ytterst på vindusviskerhendelen for å vise etter hverandre de forskjellige arkfanene i kjørecomputeren.
F Eller, avhengig av utstyr, trykk på justeringsbryteren ved rattet.
- Øyeblikksinformasjon med:● autonomi,● forbruk i øyeblikket,● tidtelleren for Stop & Start.
Strekningene "1" og "2" er uavhengige av hverandre, men brukes på identisk måte.Strekningen "1" kan for eksempel brukes til daglige utregninger, og strekning "2" kan brukes til månedlige utregninger.
- Strekning "2" med:● gjennomsnittlig hastighet,● middels forbruk,● tilbakelagt distanse, for andre strekning.
- Strekning "1" med:● gjennomsnittlig hastighet,● gjennomsnittlig forbruk,● tilbakelagt distanse, for første strekning.
Dersom bilen er utstyrt slik, er en strekning nr. 2 tilgjengelig.
Instrumenter i bilen
