TOYOTA PROACE 2020 Návod na použití (in Czech)

31
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

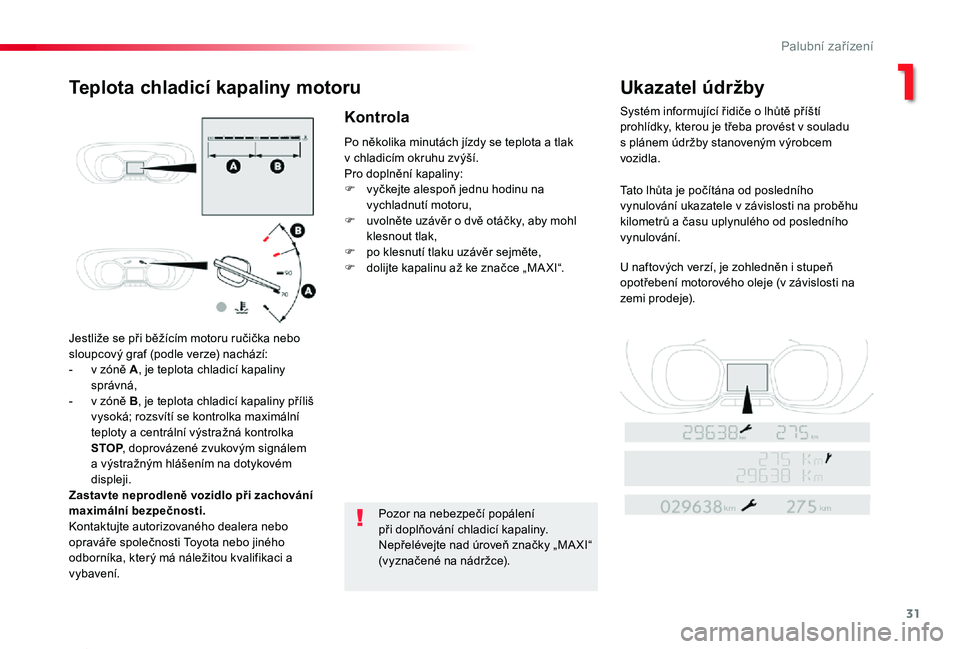

Jestliže se při běžícím motoru ručička nebo sloupcový graf (podle verze) nachází:- v zóně A, je teplota chladicí kapaliny správná,- v zóně B, je teplota chladicí kapaliny příliš vysoká; rozsvítí se kontrolka maximální teploty a centrální výstražná kontrolka STOP, doprovázené zvukovým signálem a výstražným hlášením na dotykovém displeji.Zastavte neprodleně vozidlo při zachování maximální bezpečnosti.Kontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Po několika minutách jízdy se teplota a tlak v chladicím okruhu zvýší.Pro doplnění kapaliny:F vyčkejte alespoň jednu hodinu na vychladnutí motoru,F uvolněte uzávěr o dvě otáčky, aby mohl klesnout tlak,F po klesnutí tlaku uzávěr sejměte,F dolijte kapalinu až ke značce „MA XI“.
Pozor na nebezpečí popálení při doplňování chladicí kapaliny.
Nepřelévejte nad úroveň značky „MA XI“ (vyznačené na nádržce).
Teplota chladicí kapaliny motoruUkazatel údržby
Systém informující řidiče o lhůtě příští prohlídky, kterou je třeba provést v souladu s plánem údržby stanoveným výrobcem vozidla.
Tato lhůta je počítána od posledního vynulování ukazatele v závislosti na proběhu kilometrů a času uplynulého od posledního vynulování.
U naftových verzí, je zohledněn i stupeň opotřebení motorového oleje (v závislosti na zemi prodeje).
Kontrola
1
Palubní zařízení

32
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

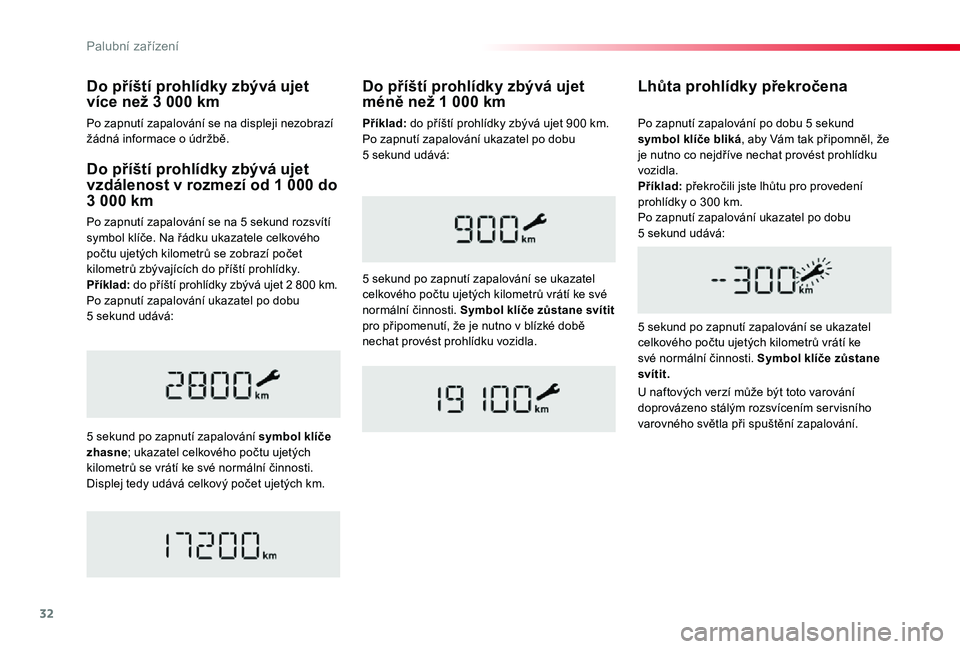

Do příští prohlídky zbývá ujet vzdálenost v rozmezí od 1 000 do 3 000 km
Po zapnutí zapalování se na 5 sekund rozsvítí symbol klíče. Na řádku ukazatele celkového počtu ujetých kilometrů se zobrazí počet kilometrů zbývajících do příští prohlídky.Příklad: do příští prohlídky zbývá ujet 2 800 km.Po zapnutí zapalování ukazatel po dobu 5 sekund udává:
5 sekund po zapnutí zapalování symbol klíče zhasne; ukazatel celkového počtu ujetých kilometrů se vrátí ke své normální činnosti. Displej tedy udává celkový počet ujetých km.
Lhůta prohlídky překročena
5 sekund po zapnutí zapalování se ukazatel celkového počtu ujetých kilometrů vrátí ke své normální činnosti. Symbol klíče zůstane svítit.
Po zapnutí zapalování po dobu 5 sekund symbol klíče bliká, aby Vám tak připomněl, že je nutno co nejdříve nechat provést prohlídku vozidla.Příklad: překročili jste lhůtu pro provedení prohlídky o 300 km.Po zapnutí zapalování ukazatel po dobu 5 sekund udává:
Do příští prohlídky zbývá ujet méně než 1 000 km
5 sekund po zapnutí zapalování se ukazatel celkového počtu ujetých kilometrů vrátí ke své normální činnosti. Symbol klíče zůstane svítit pro připomenutí, že je nutno v blízké době nechat provést prohlídku vozidla.
U naftových verzí může být toto varování doprovázeno stálým rozsvícením ser visního varovného světla při spuštění zapalování.
Do příští prohlídky zbývá ujet více než 3 000 km
Po zapnutí zapalování se na displeji nezobrazí žádná informace o údržbě.Příklad: do příští prohlídky zbývá ujet 900 km.Po zapnutí zapalování ukazatel po dobu 5 sekund udává:
Palubní zařízení

33
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

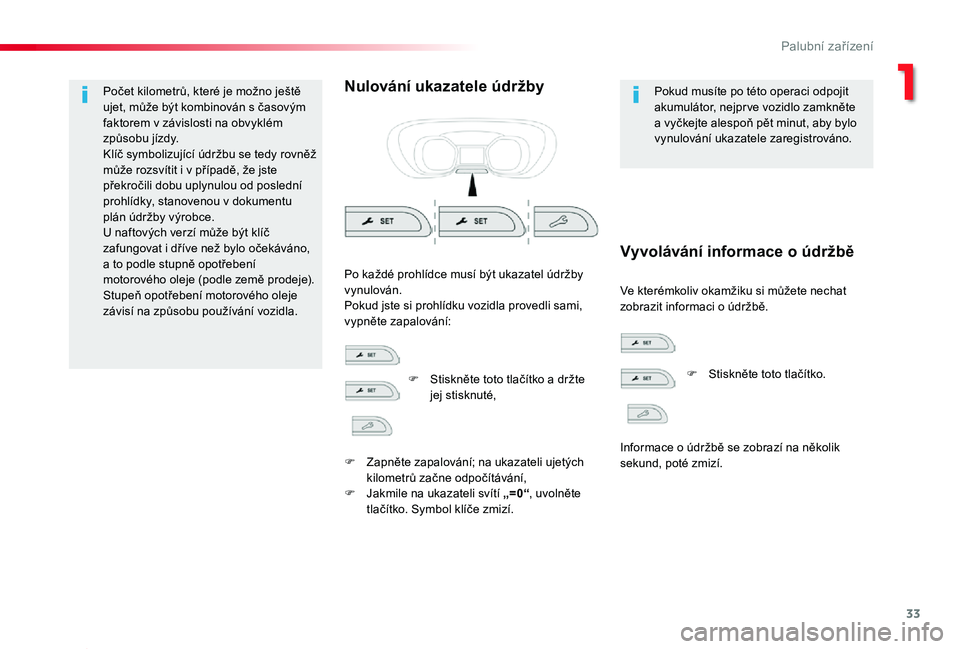

Počet kilometrů, které je možno ještě ujet, může být kombinován s časovým faktorem v závislosti na obvyklém způsobu jízdy.Klíč symbolizující údržbu se tedy rovněž může rozsvítit i v případě, že jste překročili dobu uplynulou od poslední prohlídky, stanovenou v dokumentu plán údržby výrobce.U naftových verzí může být klíč zafungovat i dříve než bylo očekáváno, a to podle stupně opotřebení motorového oleje (podle země prodeje).Stupeň opotřebení motorového oleje závisí na způsobu používání vozidla.
Nulování ukazatele údržbyPokud musíte po této operaci odpojit akumulátor, nejpr ve vozidlo zamkněte a vyčkejte alespoň pět minut, aby bylo vynulování ukazatele zaregistrováno.
Ve kterémkoliv okamžiku si můžete nechat zobrazit informaci o údržbě.
Po každé prohlídce musí být ukazatel údržby vynulován.Pokud jste si prohlídku vozidla provedli sami, vypněte zapalování:
Vyvolávání informace o údržbě
F Stiskněte toto tlačítko a držte jej stisknuté,
F Zapněte zapalování; na ukazateli ujetých kilometrů začne odpočítávání,F Jakmile na ukazateli svítí „=0“, uvolněte tlačítko. Symbol klíče zmizí.
F Stiskněte toto tlačítko.
Informace o údržbě se zobrazí na několik sekund, poté zmizí.
1
Palubní zařízení

34
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

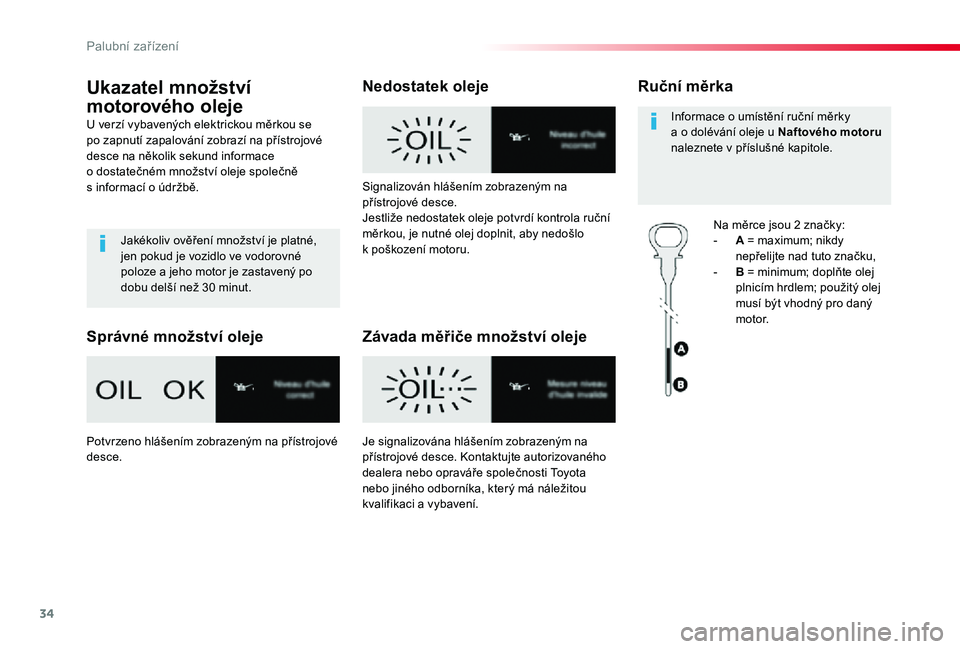

Ukazatel množství
motorového oleje
U verzí vybavených elektrickou měrkou se po zapnutí zapalování zobrazí na přístrojové desce na několik sekund informace o dostatečném množství oleje společně s informací o údržbě.
Jakékoliv ověření množství je platné, jen pokud je vozidlo ve vodorovné poloze a jeho motor je zastavený po dobu delší než 30 minut.
Správné množství oleje
Nedostatek oleje
Závada měřiče množství oleje
Ruční měrka
Na měrce jsou 2 značky:- A = maximum; nikdy nepřelijte nad tuto značku,- B = minimum; doplňte olej plnicím hrdlem; použitý olej musí být vhodný pro daný motor.
Informace o umístění ruční měrky a o dolévání oleje u Naftového motoru naleznete v příslušné kapitole.
Signalizován hlášením zobrazeným na přístrojové desce.Jestliže nedostatek oleje potvrdí kontrola ruční měrkou, je nutné olej doplnit, aby nedošlo k poškození motoru.
Potvrzeno hlášením zobrazeným na přístrojové
desce.
Je signalizována hlášením zobrazeným na
přístrojové desce. Kontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Palubní zařízení

35
Proace_cs_Chap01_instruments-de-bord_ed2019_V02
Ukazatele dojezdové vzdálenosti
s kapalinou AdBlue®
Jakmile poklesne množství AdBlue® v nádržce na úroveň rezer vy nebo je zjištěna porucha fungování systému pro odstraňování emisí škodlivin SCR, začne ukazatel po zapnutí zapalování indikovat informaci o odhadované vzdálenosti, kterou bude ještě možno ujet před zablokováním startování motoru.V případě současné detekce závady systému a malé zásoby AdBlue® se zobrazí nižší hodnota odhadovaného dojezdu z obou.
V případě rizika nenastartování motoru z důvodu nedostatečné zásoby AdBlue®
Zákonem stanovené zařízení bránící nastartování motoru se aktivuje automaticky, jakmile je nádržka s AdBlue® prázdná.
Dojezdová vzdálenost větší než 2 400 km
Stisknutí tohoto tlačítka umožní dočasné zobrazení hodnoty aktuální dojezdové vzdálenosti.
Je-li dojezdová vzdálenost větší než 5 000 km, hodnota není upřesněna.
Po zapnutí zapalování se na přístrojové desce nezobrazí žádná informace ohledně dojezdové vzdálenosti.
Více informací o AdBlue® a systému
SCR a zejména o doplňování AdBlue® naleznete v příslušné kapitole.
Zbývající dojezd v rozsahu mezi 1500 a 500 mílemi (2400 a 800 km)
Při zapnutí zapalování se rozsvítí tato kontrolka přibližně na 30 sekund, doprovázená zprávou na displeji ("Top up AdBlue: Starting impossible in x miles/km") informující o zbývajícím dojezdovém rozsahu v mílích nebo kilometrech.
Pokud má vaše vozidlo v přístrojové desce displej LCD, zobrazí se na něm "NO START I N ".
Bylo dosaženo rezer vní hladiny. Doplňte kapalinu co možná nejdříve.
Tyto zprávy také obsahují doporučení, abyste nedolévali více než 10 litrů kapaliny AdBlue.
Pomocí dotykové obrazovky
Informace jsou přístupné prostřednictvím nabídky „Řízení/Voz idlo“.
1
Palubní zařízení

36
Proace_cs_Chap01_instruments-de-bord_ed2019_V02
Nepojízdnost vozidla způsobená úplným vyčerpáním AdBlue®
Po zapnutí zapalování se rozsvítí tato kotrolka, doprovázená zvukovým signálem a hlášením „Top up emissions additive: Starting prevented“ (Doplnit aditivum: Zákaz startování).
Abyste mohli nastartovat motor, doporučujeme Vám, abyste zavolali autorizovanému dealerovi nebo opraváři společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení.Pokud si doplnění provádíte sami, je
nezbytné dolít do nádržky minimálně 3,8 litru AdBlue®.
Více informací o AdBlue® a systému SCR a zejména o doplňování AdBlue®
naleznete v příslušné kapitole.
Pokud je Vaše vozidlo vybaveno přístrojovou deskou LCD, zobrazí se „NO START IN“ (Startování nebude možné za).
Nádržka AdBlue® je prázdná: legislativou předepsané zařízení zabrání dalšímu nastartování motoru.
Zbývající dojezd v rozsahu mezi 500 a 60 mílemi (800 a 100 km)Zbývající dojezd je méně než 60 mil (100 km)
Při zapnutí zapalování se rozsvítí tato kontrolka doprovázená zvukovým signálem, (1 pípnutí) a zprávou na displeji ("Top up AdBlue: Starting impossible in x miles/km") informující o zbývajícím dojezdovém rozsahu vyjádřeném v mílích nebo kilometrech.
Pokud má vaše vozidlo v přístrojové desce displej LCD, zobrazí se na něm "NO START I N ".
Během jízdy se zvukový signál a zpráva na displeji objeví vždy po 60 mílích (100 km), dokud kapalinu nedoplníte. Doplňte kapalinu co nejdříve, než se nádrž vyprázdní, jinak motor nebude možné nastartovat.
Při zapnutí zapalování tato kontrolka bliká a je doprovázena zvukovým signálem (1 pípnutí) a zprávou na displeji ("Top up AdBlue: Starting impossible in x miles km") informující o zbývajícím dojezdovém rozsahu vyjádřeném v mílích nebo kilometrech.
Pokud má vaše vozidlo v přístrojové desce displej LCD, zobrazí se na něm "NO START I N ".
Během jízdy se zvukový signál a zpráva na displeji objeví vždy po 6 mílích (10 km), dokud kapalinu AdBlue nedoplníte. Doplňte kapalinu co nejdříve, než se nádrž vyprázdní, jinak motor nebude možné nastartovat.
Palubní zařízení

37
Proace_cs_Chap01_instruments-de-bord_ed2019_V02
Zakázané star tování
Při každém zapnutí zapalování se rozsvítí tyto
kontrolky, doprovázené zvukovým signálem a hlášením „ Závada antiemis. syst.: Zákaz startování“.
Překročili jste limit povolený pro jízdu: legislativou předepsané zařízení brání nastartování motoru.
Abyste mohli nastartovat motor, musíte zavolat autorizovanému dealerovi nebo opraváři
společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení.
V případě zjištění závady na systému snižování emisí škodlivin SCR
Zařízení bránící nastartování motoru se aktivuje automaticky po ujetí 1 100 km poté, kdy byla potvrzena závada systému pro omezování emisí škodlivin SCR. Nechejte co nejdříve systém zkontrolovat autorizovaným dealerem nebo opravářem společnosti Toyota nebo jiným odborníkem, který má náležitou kvalifikaci a vybavení.
Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí v průběhu další jízdy, po autodiagnostické kontrole systému pro snižování emisí SCR.
V případě zjištění poruchy funkce
Tyto kontrolky se rozsvítí, doprovázené
zvukovým signálem a hlášením „ Závada antiemis. syst.“.Výstraha se spouští za jízdy, jakmile je porucha funkce zjištěna popr vé, poté po zapnutí zapalování při dalších jízdách, dokud příčina závady přetrvává.
Při jízdě na povolenou vzdálenost (mezi 1 100 km a 0 km)
Je-li závada systému SCR potvrzena (po ujetí 50 km s tr vale zobrazeným hlášením oznamujícím poruchu funkce), rozsvítí se tyto kontrolky, doprovázené zvukovým signálem a hlášením (např.: „ Závada antiemis. syst.: Zákaz startování za 300 km“), udávajícím dojezdovou vzdálenost vyjádřenou v kilometrech nebo mílích.
Pokud je Vaše vozidlo vybaveno přístrojovou deskou LCD, zobrazí se „NO START IN“ (Startování nebude možné za).
Za jízdy se bude hlášení zobrazovat každých 30 sekund, a to po dobu tr vání poruchy systému omezování emisí škodlivin SCR.Výstraha je opakována při zapnutí zapalování.Zajeďte co nejdříve k autorizovanému dealerovi nebo opraváři společnosti Toyota nebo jinému odborníkovi, který má náležitou kvalifikaci a vybavení.V opačném případě již nebudete moci nastartovat motor vozidla.
Pokud je Vaše vozidlo vybaveno přístrojovou deskou LCD, zobrazí se „NO START IN“ (Startování nebude možné za).
1
Palubní zařízení

38
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

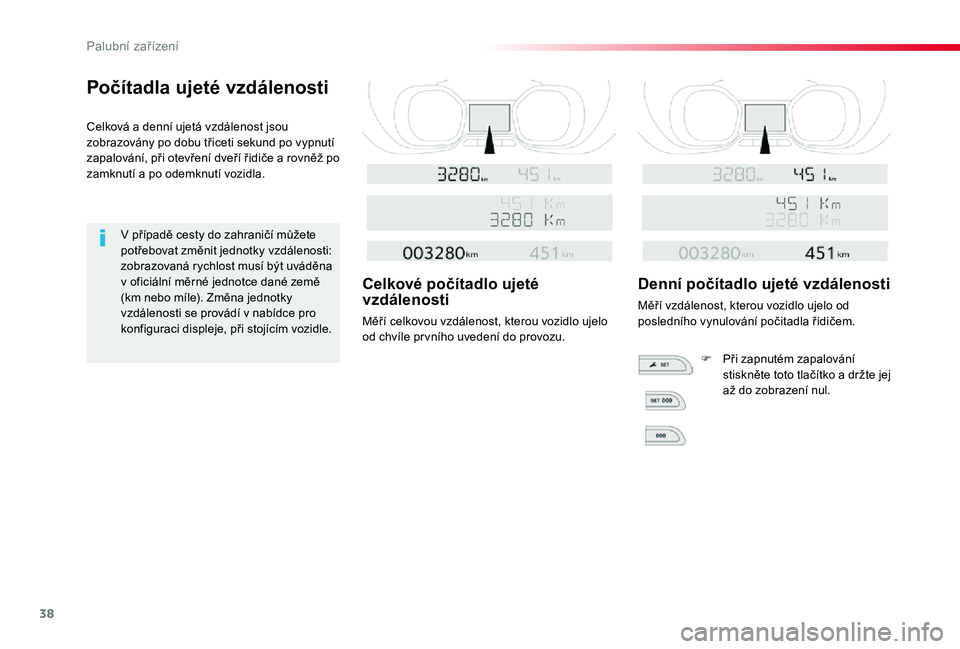

Počítadla ujeté vzdálenosti
Celková a denní ujetá vzdálenost jsou zobrazovány po dobu třiceti sekund po vypnutí zapalování, při otevření dveří řidiče a rovněž po zamknutí a po odemknutí vozidla.
V případě cesty do zahraničí můžete potřebovat změnit jednotky vzdálenosti: zobrazovaná rychlost musí být uváděna v oficiální měrné jednotce dané země (km nebo míle). Změna jednotky vzdálenosti se provádí v nabídce pro konfiguraci displeje, při stojícím vozidle.
Celkové počítadlo ujeté vzdálenosti
Měří celkovou vzdálenost, kterou vozidlo ujelo od chvíle pr vního uvedení do provozu.
Denní počítadlo ujeté vzdálenosti
Měří vzdálenost, kterou vozidlo ujelo od posledního vynulování počitadla řidičem.
F Při zapnutém zapalování stiskněte toto tlačítko a držte jej až do zobrazení nul.
Palubní zařízení

39
Proace_cs_Chap01_instruments-de-bord_ed2019_V02

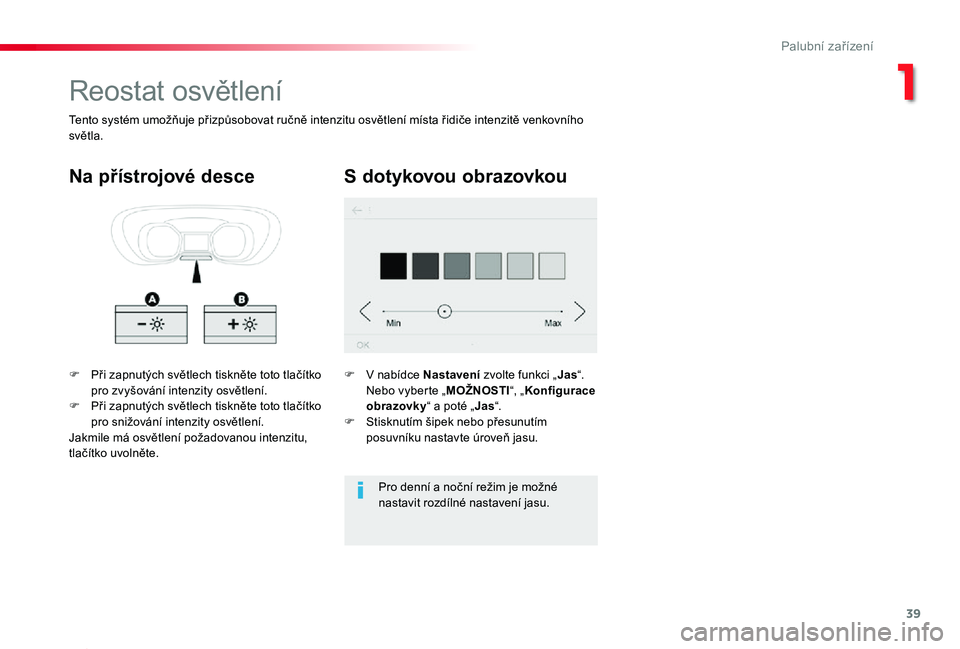

Reostat osvětlení
F Při zapnutých světlech tiskněte toto tlačítko pro zvyšování intenzity osvětlení.F Při zapnutých světlech tiskněte toto tlačítko pro snižování intenzity osvětlení.Jakmile má osvětlení požadovanou intenzitu,
tlačítko uvolněte.
Na přístrojové desce
Tento systém umožňuje přizpůsobovat ručně intenzitu osvětlení místa řidiče intenzitě venkovního světla.
S dotykovou obrazovkou
F V nabídce Nastavení zvolte funkci „Jas“. Nebo vyberte „MOŽNOSTI“, „Konfigurace obrazovky“ a poté „Jas“.F Stisknutím šipek nebo přesunutím posuvníku nastavte úroveň jasu.
Pro denní a noční režim je možné nastavit rozdílné nastavení jasu.
1
Palubní zařízení

40
Proace_cs_Chap01_instruments-de-bord_ed2019_V02
Systém poskytuje informace o probíhající jízdě vozidla ( jízdní dosah, spotřeba, …).
Palubní počítač
Zobrazování údajů
F Stiskněte toto tlačítko, nacházející se na konci ovladače stěračů, pro postupné zobrazování různých záložek palubního počítače.
F Nebo, podle výbavy, stiskněte kolečko nacházející se na volantu.
- Okamžité informace:● dojezdová vzdálenost,● okamžitá spotřeba,● počítadlo využití systému Stop & Start.
Trasy „1“ a „2“ jsou na sobě nezávislé a jejich používání je shodné.Tr a s u „1“ můžete například využívat pro denní a trasu „2“ pro měsíční výpočty.
- Trasa „2“ s těmito údaji:● průměrná rychlost,● průměrná spotřeba,● ujetá vzdálenost, pro druhou sledovanou trasu.
- Trasa „1“ s těmito údaji:● průměrná rychlost,● průměrná spotřeba,● ujetá vzdálenost, pro pr vní sledovanou trasu.
Pokud je tak Vaše vozidlo vybaveno, je k dispozici i 2. trasa.
Palubní zařízení
