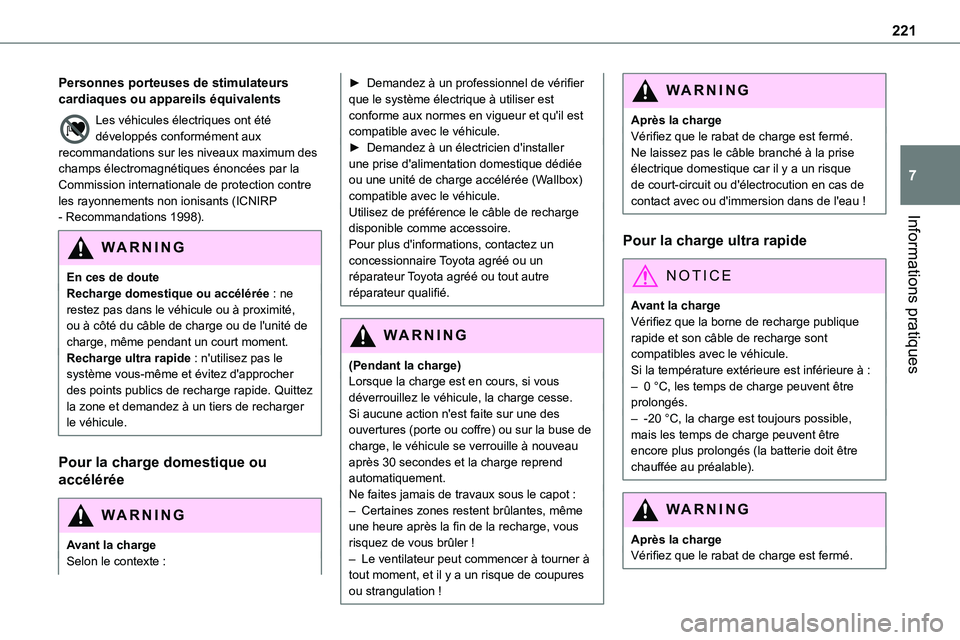

221
Informations pratiques
7
Personnes porteuses de stimulateurs cardiaques ou appareils équivalents
Les véhicules électriques ont été développés conformément aux recommandations sur les niveaux maximum des champs électromagnétiques énoncées par la Commission internationale de protection contre les rayonnements non ionisants (ICNIRP - Recommandations 1998).
WARNI NG
En ces de douteRecharge domestique ou accélérée : ne restez pas dans le véhicule ou à proximité, ou à côté du câble de charge ou de l'unité de charge, même pendant un court moment.Recharge ultra rapide : n'utilisez pas le système vous-même et évitez d'approcher des points publics de recharge rapide. Quittez la zone et demandez à un tiers de recharger le véhicule.
Pour la charge domestique ou
accélérée
WARNI NG
Avant la chargeSelon le contexte :
► Demandez à un professionnel de vérifier que le système électrique à utiliser est conforme aux normes en vigueur et qu'il est compatible avec le véhicule.► Demandez à un électricien d'installer une prise d'alimentation domestique dédiée ou une unité de charge accélérée (Wallbox) compatible avec le véhicule.Utilisez de préférence le câble de recharge
disponible comme accessoire.Pour plus d'informations, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
(Pendant la charge)Lorsque la charge est en cours, si vous déverrouillez le véhicule, la charge cesse.Si aucune action n'est faite sur une des ouvertures (porte ou coffre) ou sur la buse de charge, le véhicule se verrouille à nouveau après 30 secondes et la charge reprend automatiquement.Ne faites jamais de travaux sous le capot :– Certaines zones restent brûlantes, même une heure après la fin de la recharge, vous risquez de vous brûler !– Le ventilateur peut commencer à tourner à tout moment, et il y a un risque de coupures ou strangulation !
WARNI NG
Après la chargeVérifiez que le rabat de charge est fermé.Ne laissez pas le câble branché à la prise électrique domestique car il y a un risque de court-circuit ou d'électrocution en cas de contact avec ou d'immersion dans de l'eau !
Pour la charge ultra rapide
NOTIC E
Avant la chargeVérifiez que la borne de recharge publique rapide et son câble de recharge sont compatibles avec le véhicule.Si la température extérieure est inférieure à :– 0 °C, les temps de charge peuvent être prolongés.– -20 °C, la charge est toujours possible, mais les temps de charge peuvent être encore plus prolongés (la batterie doit être chauffée au préalable).
WARNI NG
Après la chargeVérifiez que le rabat de charge est fermé.

222

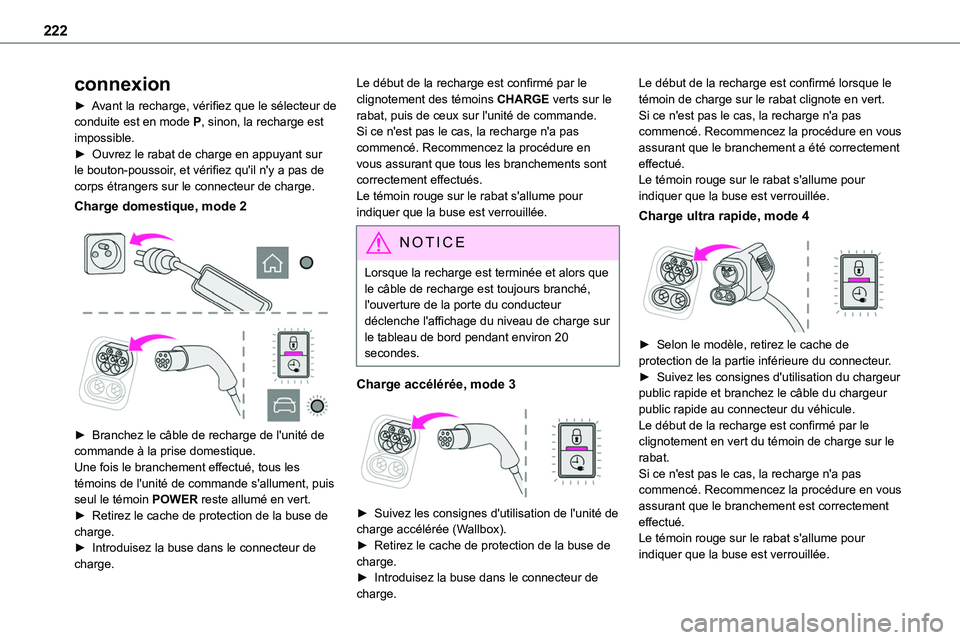

connexion
► Avant la recharge, vérifiez que le sélecteur de conduite est en mode P, sinon, la recharge est impossible.► Ouvrez le rabat de charge en appuyant sur le bouton-poussoir, et vérifiez qu'il n'y a pas de corps étrangers sur le connecteur de charge.
Charge domestique, mode 2


► Branchez le câble de recharge de l'unité de commande à la prise domestique.Une fois le branchement effectué, tous les témoins de l'unité de commande s'allument, puis seul le témoin POWER reste allumé en vert.► Retirez le cache de protection de la buse de charge.► Introduisez la buse dans le connecteur de charge.
Le début de la recharge est confirmé par le clignotement des témoins CHARGE verts sur le rabat, puis de ceux sur l'unité de commande.Si ce n'est pas le cas, la recharge n'a pas commencé. Recommencez la procédure en vous assurant que tous les branchements sont correctement effectués.Le témoin rouge sur le rabat s'allume pour indiquer que la buse est verrouillée.
NOTIC E
Lorsque la recharge est terminée et alors que le câble de recharge est toujours branché, l'ouverture de la porte du conducteur déclenche l'affichage du niveau de charge sur le tableau de bord pendant environ 20 secondes.
Charge accélérée, mode 3

► Suivez les consignes d'utilisation de l'unité de charge accélérée (Wallbox).► Retirez le cache de protection de la buse de charge.► Introduisez la buse dans le connecteur de charge.
Le début de la recharge est confirmé lorsque le témoin de charge sur le rabat clignote en vert.Si ce n'est pas le cas, la recharge n'a pas commencé. Recommencez la procédure en vous assurant que le branchement a été correctement effectué.Le témoin rouge sur le rabat s'allume pour indiquer que la buse est verrouillée.
Charge ultra rapide, mode 4

► Selon le modèle, retirez le cache de protection de la partie inférieure du connecteur.► Suivez les consignes d'utilisation du chargeur public rapide et branchez le câble du chargeur public rapide au connecteur du véhicule.Le début de la recharge est confirmé par le
clignotement en vert du témoin de charge sur le rabat.Si ce n'est pas le cas, la recharge n'a pas commencé. Recommencez la procédure en vous assurant que le branchement est correctement effectué.Le témoin rouge sur le rabat s'allume pour indiquer que la buse est verrouillée.

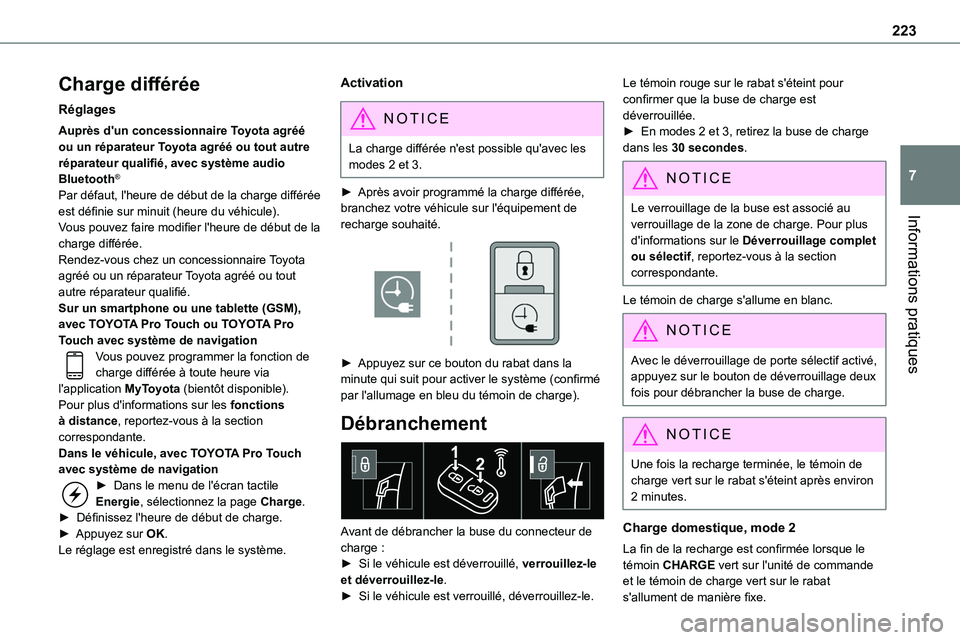

223
Informations pratiques
7
Charge différée
Réglages
Auprès d'un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié, avec système audio Bluetooth®
Par défaut, l'heure de début de la charge différée est définie sur minuit (heure du véhicule).
Vous pouvez faire modifier l'heure de début de la charge différée.Rendez-vous chez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Sur un smartphone ou une tablette (GSM), avec TOYOTA Pro Touch ou TOYOTA Pro Touch avec système de navigationVous pouvez programmer la fonction de charge différée à toute heure via l'application MyToyota (bientôt disponible).Pour plus d'informations sur les fonctions à distance, reportez-vous à la section correspondante.Dans le véhicule, avec TOYOTA Pro Touch avec système de navigation► Dans le menu de l'écran tactile Energie, sélectionnez la page Charge.► Définissez l'heure de début de charge.► Appuyez sur OK.Le réglage est enregistré dans le système.
Activation
NOTIC E
La charge différée n'est possible qu'avec les modes 2 et 3.
► Après avoir programmé la charge différée, branchez votre véhicule sur l'équipement de recharge souhaité.

► Appuyez sur ce bouton du rabat dans la minute qui suit pour activer le système (confirmé par l'allumage en bleu du témoin de charge).
Débranchement

Avant de débrancher la buse du connecteur de charge :► Si le véhicule est déverrouillé, verrouillez-le et déverrouillez-le.
► Si le véhicule est verrouillé, déverrouillez-le.
Le témoin rouge sur le rabat s'éteint pour confirmer que la buse de charge est déverrouillée.► En modes 2 et 3, retirez la buse de charge dans les 30 secondes.
NOTIC E
Le verrouillage de la buse est associé au verrouillage de la zone de charge. Pour plus d'informations sur le Déverrouillage complet ou sélectif, reportez-vous à la section correspondante.
Le témoin de charge s'allume en blanc.
NOTIC E
Avec le déverrouillage de porte sélectif activé, appuyez sur le bouton de déverrouillage deux fois pour débrancher la buse de charge.
NOTIC E
Une fois la recharge terminée, le témoin de charge vert sur le rabat s'éteint après environ 2 minutes.
Charge domestique, mode 2
La fin de la recharge est confirmée lorsque le témoin CHARGE vert sur l'unité de commande et le témoin de charge vert sur le rabat s'allument de manière fixe.

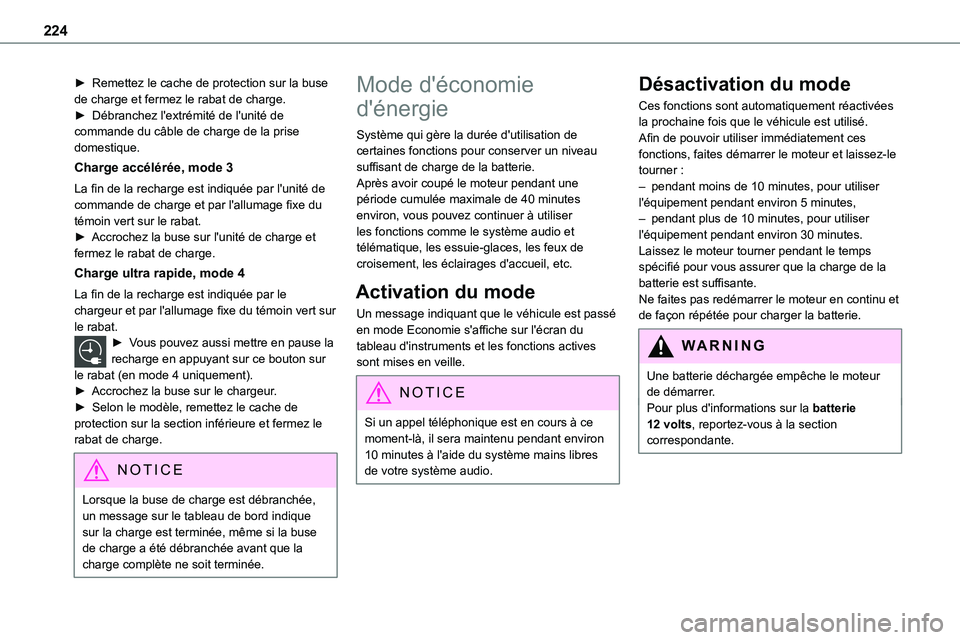

224
► Remettez le cache de protection sur la buse de charge et fermez le rabat de charge.► Débranchez l'extrémité de l'unité de commande du câble de charge de la prise domestique.
Charge accélérée, mode 3
La fin de la recharge est indiquée par l'unité de commande de charge et par l'allumage fixe du témoin vert sur le rabat.
► Accrochez la buse sur l'unité de charge et fermez le rabat de charge.
Charge ultra rapide, mode 4
La fin de la recharge est indiquée par le chargeur et par l'allumage fixe du témoin vert sur le rabat.► Vous pouvez aussi mettre en pause la recharge en appuyant sur ce bouton sur le rabat (en mode 4 uniquement).► Accrochez la buse sur le chargeur.► Selon le modèle, remettez le cache de protection sur la section inférieure et fermez le rabat de charge.
NOTIC E
Lorsque la buse de charge est débranchée, un message sur le tableau de bord indique sur la charge est terminée, même si la buse
de charge a été débranchée avant que la charge complète ne soit terminée.
Mode d'économie
d'énergie
Système qui gère la durée d'utilisation de certaines fonctions pour conserver un niveau suffisant de charge de la batterie.Après avoir coupé le moteur pendant une période cumulée maximale de 40 minutes environ, vous pouvez continuer à utiliser
les fonctions comme le système audio et télématique, les essuie-glaces, les feux de croisement, les éclairages d'accueil, etc.
Activation du mode
Un message indiquant que le véhicule est passé en mode Economie s'affiche sur l'écran du tableau d'instruments et les fonctions actives sont mises en veille.
NOTIC E
Si un appel téléphonique est en cours à ce moment-là, il sera maintenu pendant environ 10 minutes à l'aide du système mains libres de votre système audio.
Désactivation du mode
Ces fonctions sont automatiquement réactivées la prochaine fois que le véhicule est utilisé.Afin de pouvoir utiliser immédiatement ces fonctions, faites démarrer le moteur et laissez-le tourner :– pendant moins de 10 minutes, pour utiliser l'équipement pendant environ 5 minutes,– pendant plus de 10 minutes, pour utiliser
l'équipement pendant environ 30 minutes.Laissez le moteur tourner pendant le temps spécifié pour vous assurer que la charge de la batterie est suffisante.Ne faites pas redémarrer le moteur en continu et de façon répétée pour charger la batterie.
WARNI NG
Une batterie déchargée empêche le moteur de démarrer.Pour plus d'informations sur la batterie 12 volts, reportez-vous à la section correspondante.

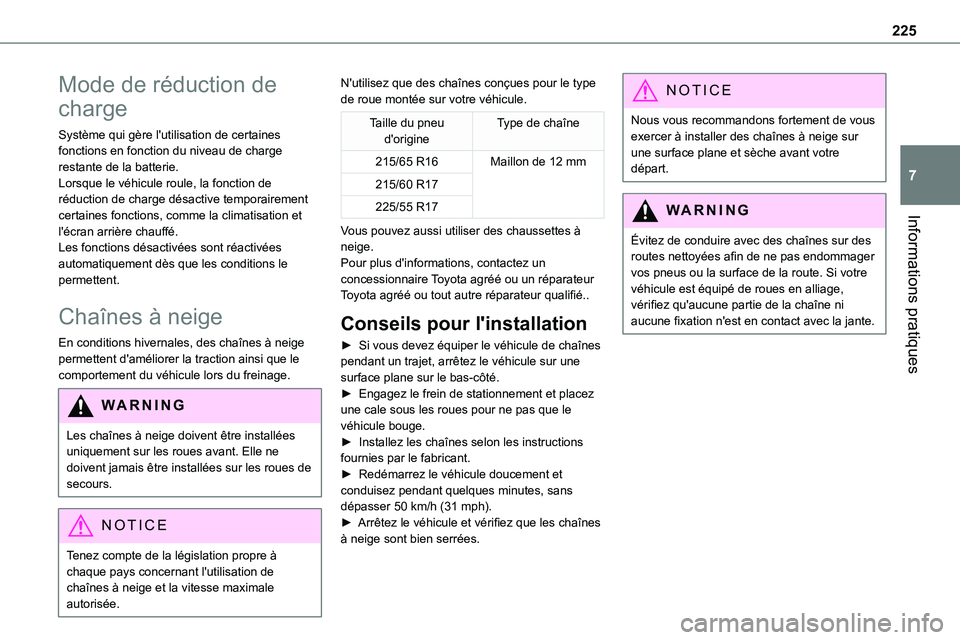

225
Informations pratiques
7
Mode de réduction de
charge
Système qui gère l'utilisation de certaines fonctions en fonction du niveau de charge restante de la batterie.Lorsque le véhicule roule, la fonction de réduction de charge désactive temporairement certaines fonctions, comme la climatisation et
l'écran arrière chauffé.Les fonctions désactivées sont réactivées automatiquement dès que les conditions le permettent.
Chaînes à neige
En conditions hivernales, des chaînes à neige permettent d'améliorer la traction ainsi que le comportement du véhicule lors du freinage.
WARNI NG
Les chaînes à neige doivent être installées uniquement sur les roues avant. Elle ne doivent jamais être installées sur les roues de secours.
NOTIC E
Tenez compte de la législation propre à chaque pays concernant l'utilisation de
chaînes à neige et la vitesse maximale autorisée.
N'utilisez que des chaînes conçues pour le type de roue montée sur votre véhicule.
Taille du pneu d'origineType de chaîne
215/65 R16Maillon de 12 mm
215/60 R17
225/55 R17
Vous pouvez aussi utiliser des chaussettes à neige.Pour plus d'informations, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié..
Conseils pour l'installation
► Si vous devez équiper le véhicule de chaînes pendant un trajet, arrêtez le véhicule sur une surface plane sur le bas-côté.► Engagez le frein de stationnement et placez une cale sous les roues pour ne pas que le véhicule bouge.► Installez les chaînes selon les instructions fournies par le fabricant.► Redémarrez le véhicule doucement et conduisez pendant quelques minutes, sans dépasser 50 km/h (31 mph).► Arrêtez le véhicule et vérifiez que les chaînes à neige sont bien serrées.
NOTIC E
Nous vous recommandons fortement de vous exercer à installer des chaînes à neige sur une surface plane et sèche avant votre départ.
WARNI NG
Évitez de conduire avec des chaînes sur des routes nettoyées afin de ne pas endommager vos pneus ou la surface de la route. Si votre véhicule est équipé de roues en alliage, vérifiez qu'aucune partie de la chaîne ni aucune fixation n'est en contact avec la jante.

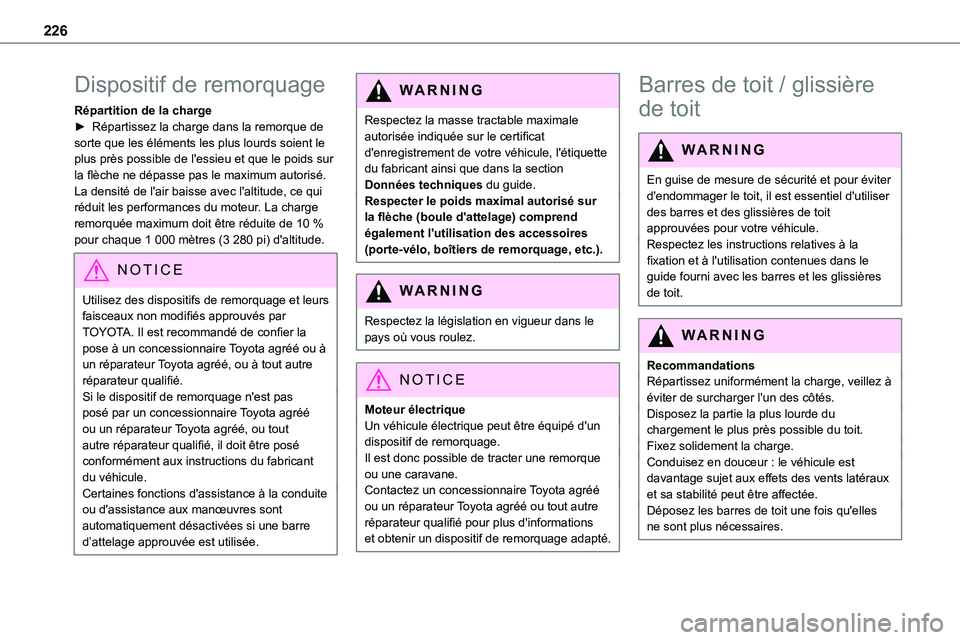

226
Dispositif de remorquage
Répartition de la charge► Répartissez la charge dans la remorque de sorte que les éléments les plus lourds soient le plus près possible de l'essieu et que le poids sur la flèche ne dépasse pas le maximum autorisé.La densité de l'air baisse avec l'altitude, ce qui réduit les performances du moteur. La charge
remorquée maximum doit être réduite de 10 % pour chaque 1 000 mètres (3 280 pi) d'altitude.
NOTIC E
Utilisez des dispositifs de remorquage et leurs faisceaux non modifiés approuvés par TOYOTA. Il est recommandé de confier la pose à un concessionnaire Toyota agréé ou à un réparateur Toyota agréé, ou à tout autre réparateur qualifié.Si le dispositif de remorquage n'est pas posé par un concessionnaire Toyota agréé ou un réparateur Toyota agréé, ou tout autre réparateur qualifié, il doit être posé conformément aux instructions du fabricant du véhicule.Certaines fonctions d'assistance à la conduite ou d'assistance aux manœuvres sont automatiquement désactivées si une barre
d’attelage approuvée est utilisée.
WARNI NG
Respectez la masse tractable maximale autorisée indiquée sur le certificat d'enregistrement de votre véhicule, l'étiquette du fabricant ainsi que dans la section Données techniques du guide.Respecter le poids maximal autorisé sur la flèche (boule d'attelage) comprend
également l'utilisation des accessoires (porte-vélo, boîtiers de remorquage, etc.).
WARNI NG
Respectez la législation en vigueur dans le pays où vous roulez.
NOTIC E
Moteur électriqueUn véhicule électrique peut être équipé d'un dispositif de remorquage.Il est donc possible de tracter une remorque ou une caravane.Contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié pour plus d'informations
et obtenir un dispositif de remorquage adapté.
Barres de toit / glissière
de toit
WARNI NG
En guise de mesure de sécurité et pour éviter d'endommager le toit, il est essentiel d'utiliser des barres et des glissières de toit
approuvées pour votre véhicule.Respectez les instructions relatives à la fixation et à l'utilisation contenues dans le guide fourni avec les barres et les glissières de toit.
WARNI NG
RecommandationsRépartissez uniformément la charge, veillez à éviter de surcharger l'un des côtés.Disposez la partie la plus lourde du chargement le plus près possible du toit.Fixez solidement la charge.Conduisez en douceur : le véhicule est davantage sujet aux effets des vents latéraux et sa stabilité peut être affectée.Déposez les barres de toit une fois qu'elles ne sont plus nécessaires.

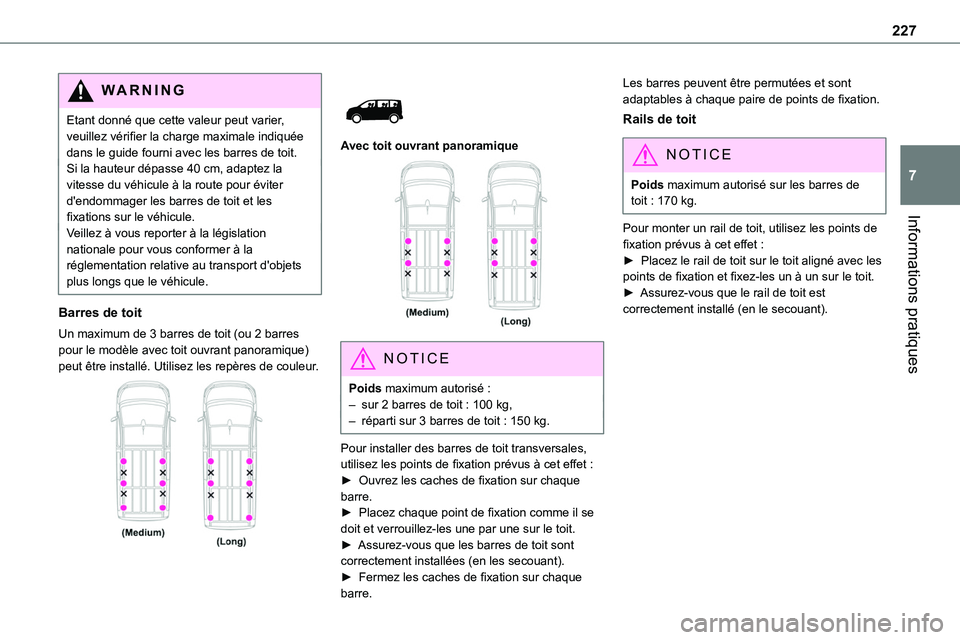

227
Informations pratiques
7
WARNI NG
Etant donné que cette valeur peut varier, veuillez vérifier la charge maximale indiquée dans le guide fourni avec les barres de toit.Si la hauteur dépasse 40 cm, adaptez la vitesse du véhicule à la route pour éviter d'endommager les barres de toit et les fixations sur le véhicule.
Veillez à vous reporter à la législation nationale pour vous conformer à la réglementation relative au transport d'objets plus longs que le véhicule.
Barres de toit
Un maximum de 3 barres de toit (ou 2 barres pour le modèle avec toit ouvrant panoramique) peut être installé. Utilisez les repères de couleur.



Avec toit ouvrant panoramique

NOTIC E
Poids maximum autorisé :– sur 2 barres de toit : 100 kg,– réparti sur 3 barres de toit : 150 kg.
Pour installer des barres de toit transversales, utilisez les points de fixation prévus à cet effet :► Ouvrez les caches de fixation sur chaque barre.► Placez chaque point de fixation comme il se doit et verrouillez-les une par une sur le toit.
► Assurez-vous que les barres de toit sont correctement installées (en les secouant).► Fermez les caches de fixation sur chaque barre.
Les barres peuvent être permutées et sont adaptables à chaque paire de points de fixation.
Rails de toit
NOTIC E
Poids maximum autorisé sur les barres de toit : 170 kg.
Pour monter un rail de toit, utilisez les points de fixation prévus à cet effet :► Placez le rail de toit sur le toit aligné avec les points de fixation et fixez-les un à un sur le toit.► Assurez-vous que le rail de toit est correctement installé (en le secouant).

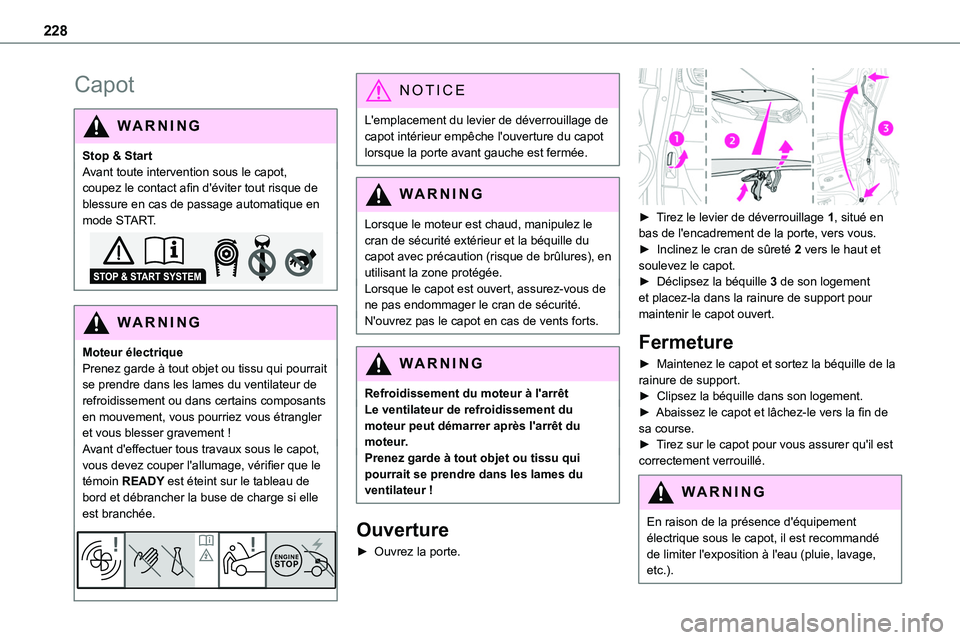

228
Capot
WARNI NG
Stop & StartAvant toute intervention sous le capot, coupez le contact afin d'éviter tout risque de blessure en cas de passage automatique en mode START.
WARNI NG
Moteur électriquePrenez garde à tout objet ou tissu qui pourrait se prendre dans les lames du ventilateur de refroidissement ou dans certains composants en mouvement, vous pourriez vous étrangler et vous blesser gravement !Avant d'effectuer tous travaux sous le capot, vous devez couper l'allumage, vérifier que le témoin READY est éteint sur le tableau de bord et débrancher la buse de charge si elle est branchée.
NOTIC E
L'emplacement du levier de déverrouillage de capot intérieur empêche l'ouverture du capot lorsque la porte avant gauche est fermée.
WARNI NG
Lorsque le moteur est chaud, manipulez le cran de sécurité extérieur et la béquille du capot avec précaution (risque de brûlures), en utilisant la zone protégée.Lorsque le capot est ouvert, assurez-vous de ne pas endommager le cran de sécurité.N'ouvrez pas le capot en cas de vents forts.
WARNI NG
Refroidissement du moteur à l'arrêtLe ventilateur de refroidissement du moteur peut démarrer après l'arrêt du moteur.Prenez garde à tout objet ou tissu qui pourrait se prendre dans les lames du ventilateur !
Ouverture
â–º Ouvrez la porte.

► Tirez le levier de déverrouillage 1, situé en bas de l'encadrement de la porte, vers vous.► Inclinez le cran de sûreté 2 vers le haut et soulevez le capot.► Déclipsez la béquille 3 de son logement et placez-la dans la rainure de support pour maintenir le capot ouvert.
Fermeture
► Maintenez le capot et sortez la béquille de la rainure de support.► Clipsez la béquille dans son logement.► Abaissez le capot et lâchez-le vers la fin de sa course.► Tirez sur le capot pour vous assurer qu'il est correctement verrouillé.
WARNI NG
En raison de la présence d'équipement électrique sous le capot, il est recommandé de limiter l'exposition à l'eau (pluie, lavage, etc.).

229
Informations pratiques
7

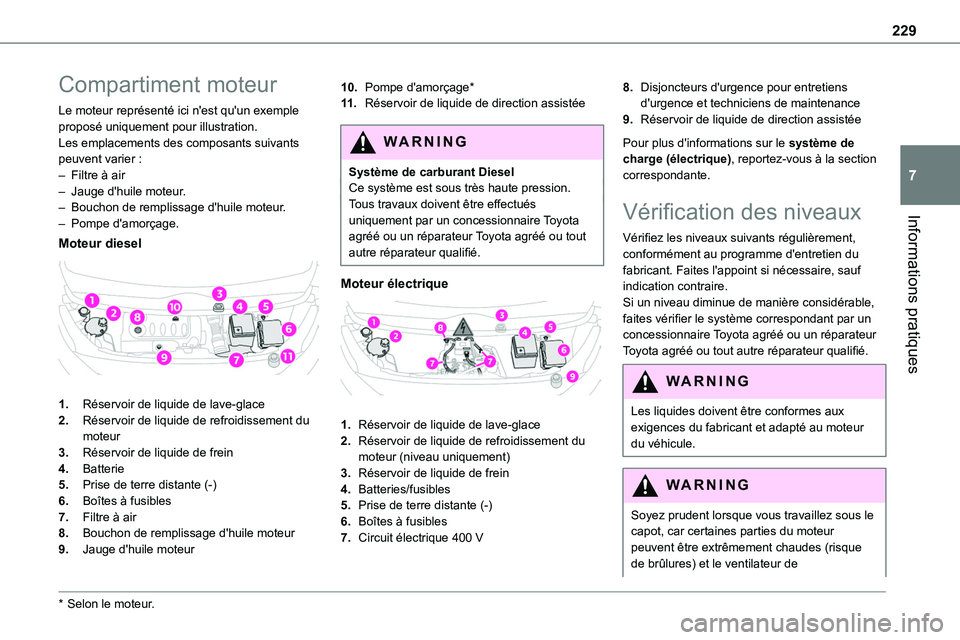

Compartiment moteur
Le moteur représenté ici n'est qu'un exemple proposé uniquement pour illustration.Les emplacements des composants suivants peuvent varier :– Filtre à air– Jauge d'huile moteur.– Bouchon de remplissage d'huile moteur.
– Pompe d'amorçage.
Moteur diesel

1.Réservoir de liquide de lave-glace
2.Réservoir de liquide de refroidissement du
moteur
3.Réservoir de liquide de frein
4.Batterie
5.Prise de terre distante (-)
6.Boîtes à fusibles
7.Filtre à air
8.Bouchon de remplissage d'huile moteur
9.Jauge d'huile moteur
* Selon le moteur.
10.Pompe d'amorçage*
11 .Réservoir de liquide de direction assistée
W ARNI NG
Système de carburant DieselCe système est sous très haute pression.Tous travaux doivent être effectués uniquement par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Moteur électrique

1.Réservoir de liquide de lave-glace
2.Réservoir de liquide de refroidissement du moteur (niveau uniquement)
3.Réservoir de liquide de frein
4.Batteries/fusibles
5.Prise de terre distante (-)
6.Boîtes à fusibles
7.Circuit électrique 400 V
8.Disjoncteurs d'urgence pour entretiens d'urgence et techniciens de maintenance
9.Réservoir de liquide de direction assistée
Pour plus d'informations sur le système de charge (électrique), reportez-vous à la section correspondante.
Vérification des niveaux
Vérifiez les niveaux suivants régulièrement, conformément au programme d'entretien du fabricant. Faites l'appoint si nécessaire, sauf indication contraire.Si un niveau diminue de manière considérable, faites vérifier le système correspondant par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
Les liquides doivent être conformes aux exigences du fabricant et adapté au moteur du véhicule.
WARNI NG
Soyez prudent lorsque vous travaillez sous le capot, car certaines parties du moteur
peuvent être extrêmement chaudes (risque de brûlures) et le ventilateur de

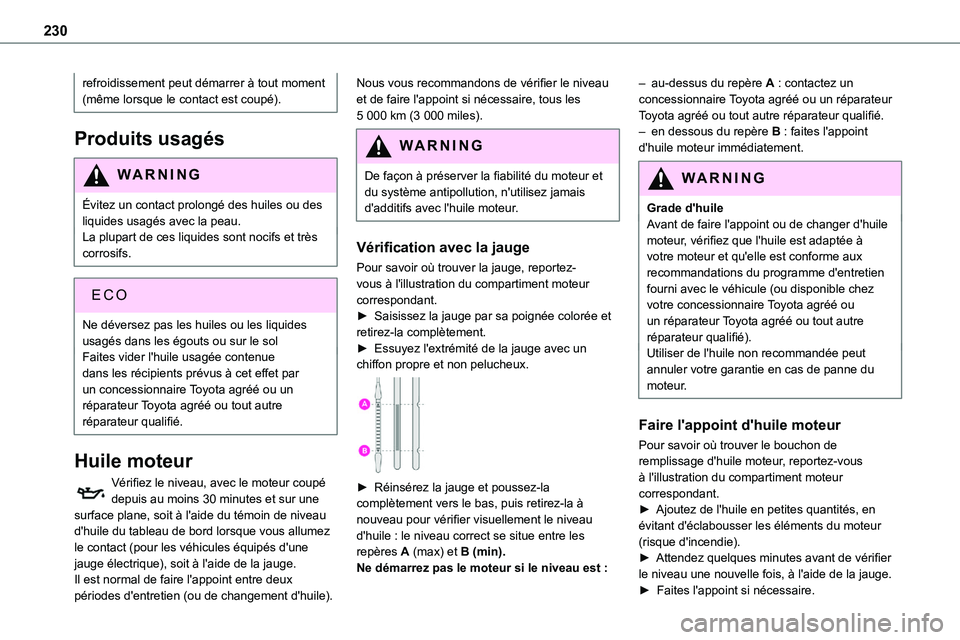

230
refroidissement peut démarrer à tout moment (même lorsque le contact est coupé).
Produits usagés
WARNI NG
Évitez un contact prolongé des huiles ou des liquides usagés avec la peau.La plupart de ces liquides sont nocifs et très corrosifs.
ECO
Ne déversez pas les huiles ou les liquides usagés dans les égouts ou sur le solFaites vider l'huile usagée contenue dans les récipients prévus à cet effet par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Huile moteur
Vérifiez le niveau, avec le moteur coupé depuis au moins 30 minutes et sur une surface plane, soit à l'aide du témoin de niveau d'huile du tableau de bord lorsque vous allumez le contact (pour les véhicules équipés d'une jauge électrique), soit à l'aide de la jauge.Il est normal de faire l'appoint entre deux
périodes d'entretien (ou de changement d'huile).
Nous vous recommandons de vérifier le niveau et de faire l'appoint si nécessaire, tous les 5 000 km (3 000 miles).
WARNI NG
De façon à préserver la fiabilité du moteur et du système antipollution, n'utilisez jamais d'additifs avec l'huile moteur.
Vérification avec la jauge
Pour savoir où trouver la jauge, reportez-vous à l'illustration du compartiment moteur correspondant.► Saisissez la jauge par sa poignée colorée et retirez-la complètement.► Essuyez l'extrémité de la jauge avec un chiffon propre et non pelucheux.

► Réinsérez la jauge et poussez-la complètement vers le bas, puis retirez-la à nouveau pour vérifier visuellement le niveau d'huile : le niveau correct se situe entre les repères A (max) et B (min).Ne démarrez pas le moteur si le niveau est :
– au-dessus du repère A : contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.– en dessous du repère B : faites l'appoint d'huile moteur immédiatement.
WARNI NG
Grade d'huileAvant de faire l'appoint ou de changer d'huile moteur, vérifiez que l'huile est adaptée à votre moteur et qu'elle est conforme aux recommandations du programme d'entretien fourni avec le véhicule (ou disponible chez votre concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié).Utiliser de l'huile non recommandée peut annuler votre garantie en cas de panne du moteur.
Faire l'appoint d'huile moteur
Pour savoir où trouver le bouchon de remplissage d'huile moteur, reportez-vous à l'illustration du compartiment moteur correspondant.► Ajoutez de l'huile en petites quantités, en évitant d'éclabousser les éléments du moteur
(risque d'incendie).► Attendez quelques minutes avant de vérifier le niveau une nouvelle fois, à l'aide de la jauge.► Faites l'appoint si nécessaire.
