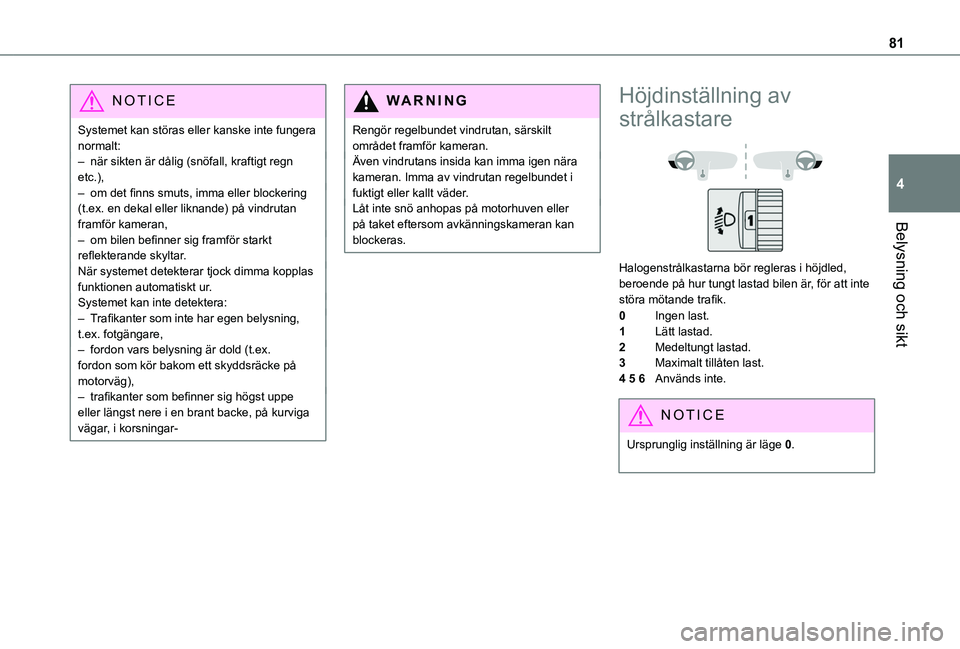

81
Belysning och sikt
4
NOTIC E
Systemet kan störas eller kanske inte fungera normalt:– när sikten är dålig (snöfall, kraftigt regn etc.),– om det finns smuts, imma eller blockering (t.ex. en dekal eller liknande) på vindrutan framför kameran,– om bilen befinner sig framför starkt reflekterande skyltar.När systemet detekterar tjock dimma kopplas funktionen automatiskt ur.Systemet kan inte detektera:– Trafikanter som inte har egen belysning, t.ex. fotgängare,– fordon vars belysning är dold (t.ex. fordon som kör bakom ett skyddsräcke på motorväg), – trafikanter som befinner sig högst uppe eller längst nere i en brant backe, på kurviga vägar, i korsningar-
WARNI NG
Rengör regelbundet vindrutan, särskilt området framför kameran.Även vindrutans insida kan imma igen nära kameran. Imma av vindrutan regelbundet i fuktigt eller kallt väder.Låt inte snö anhopas på motorhuven eller på taket eftersom avkänningskameran kan blockeras.
Höjdinställning av
strålkastare


Halogenstrålkastarna bör regleras i höjdled, beroende på hur tungt lastad bilen är, för att inte störa mötande trafik.
0Ingen last.
1Lätt lastad.
2Medeltungt lastad.
3Maximalt tillåten last.
4 5 6Används inte.
NOTIC E
Ursprunglig inställning är läge 0.

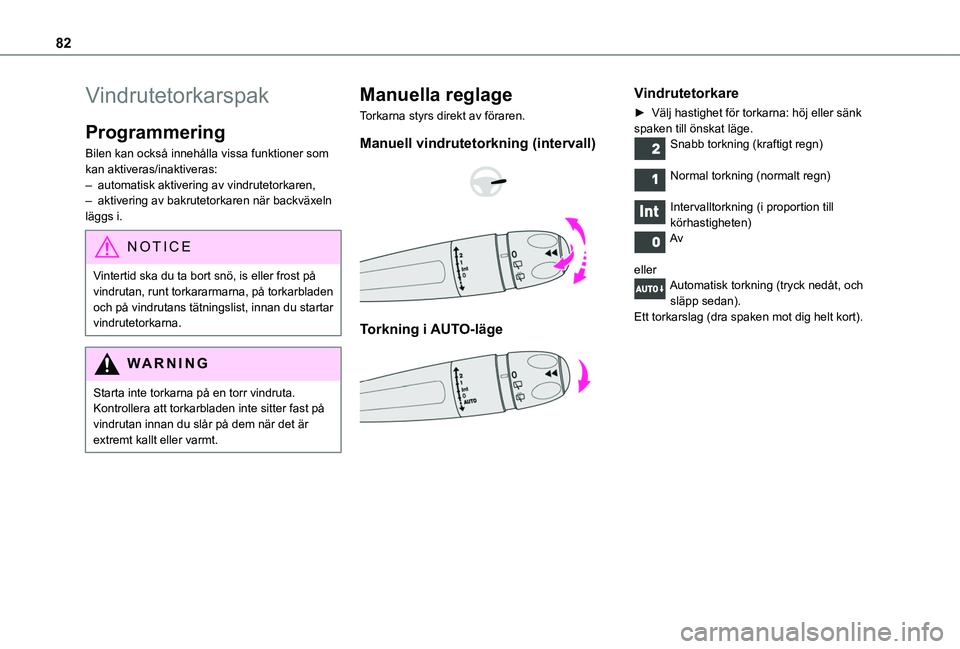

82
Vindrutetorkarspak
Programmering
Bilen kan också innehålla vissa funktioner som kan aktiveras/inaktiveras:– automatisk aktivering av vindrutetorkaren,– aktivering av bakrutetorkaren när backväxeln läggs i.
NOTIC E
Vintertid ska du ta bort snö, is eller frost på vindrutan, runt torkararmarna, på torkarbladen och på vindrutans tätningslist, innan du startar vindrutetorkarna.
WARNI NG
Starta inte torkarna på en torr vindruta. Kontrollera att torkarbladen inte sitter fast på vindrutan innan du slår på dem när det är extremt kallt eller varmt.
Manuella reglage
Torkarna styrs direkt av föraren.
Manuell vindrutetorkning (intervall)


Torkning i AUTO-läge

Vindrutetorkare
► Välj hastighet för torkarna: höj eller sänk spaken till önskat läge.Snabb torkning (kraftigt regn)
Normal torkning (normalt regn)
Intervalltorkning (i proportion till körhastigheten)Av
ellerAutomatisk torkning (tryck nedåt, och släpp sedan).Ett torkarslag (dra spaken mot dig helt kort).

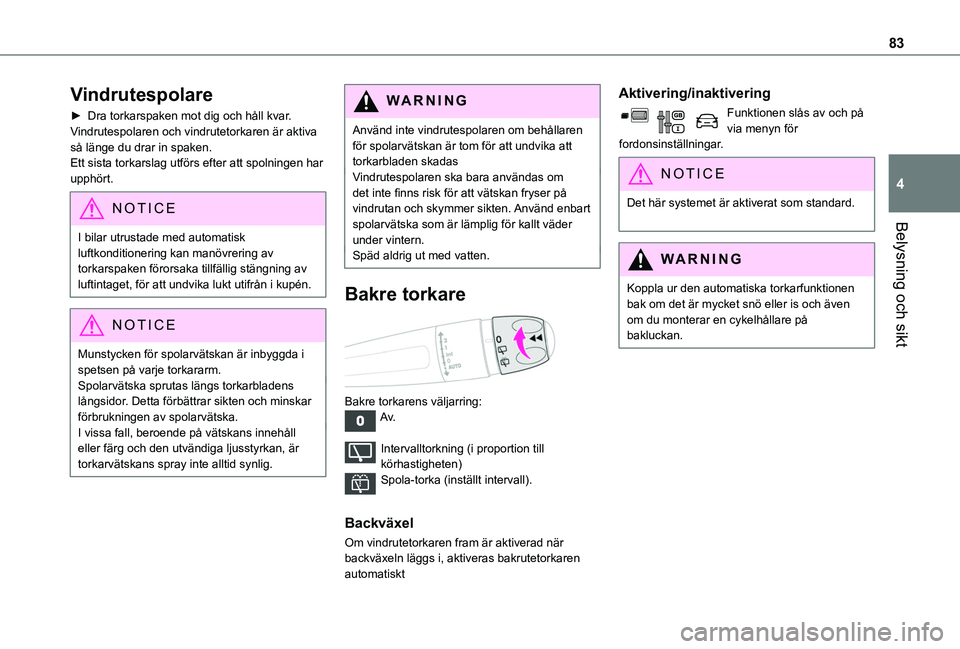

83
Belysning och sikt
4
Vindrutespolare
► Dra torkarspaken mot dig och håll kvar.Vindrutespolaren och vindrutetorkaren är aktiva så länge du drar in spaken.Ett sista torkarslag utförs efter att spolningen har upphört.
NOTIC E
I bilar utrustade med automatisk
luftkonditionering kan manövrering av torkarspaken förorsaka tillfällig stängning av luftintaget, för att undvika lukt utifrån i kupén.
NOTIC E
Munstycken för spolarvätskan är inbyggda i spetsen på varje torkararm.Spolarvätska sprutas längs torkarbladens långsidor. Detta förbättrar sikten och minskar förbrukningen av spolarvätska.I vissa fall, beroende på vätskans innehåll eller färg och den utvändiga ljusstyrkan, är torkarvätskans spray inte alltid synlig.
WARNI NG
Använd inte vindrutespolaren om behållaren för spolarvätskan är tom för att undvika att torkarbladen skadasVindrutespolaren ska bara användas om det inte finns risk för att vätskan fryser på vindrutan och skymmer sikten. Använd enbart spolarvätska som är lämplig för kallt väder under vintern.Späd aldrig ut med vatten.
Bakre torkare

Bakre torkarens väljarring:A v.
Intervalltorkning (i proportion till körhastigheten)Spola-torka (inställt intervall).
Backväxel
Om vindrutetorkaren fram är aktiverad när
backväxeln läggs i, aktiveras bakrutetorkaren automatiskt
Aktivering/inaktivering
Funktionen slås av och på via menyn för fordonsinställningar.
NOTIC E
Det här systemet är aktiverat som standard.
WARNI NG
Koppla ur den automatiska torkarfunktionen bak om det är mycket snö eller is och även om du monterar en cykelhållare på bakluckan.

84
Specialläge för
vindrutetorkare
Underhållsläget kan användas för att rengöra eller byta ut torkarbladen. Läget kan även vara användbart på vintern för att lossa torkarbladen från vindrutan.
NOTIC E
För att bevara torkarbladens funktion rekommenderar vi dig att:– hantera dem varsamt,– rengöra dem regelbundet med tvålvatten,– inte använda dem för att hålla fast en pappbit mot vindrutan,– byta ut dem så fort de börjar bli slitna.
Innan du tar bort ett torkarblad

► Om torkarreglaget manövreras inom en minut efter att tändningen slagits ifrån placeras torkararmarna vertikalt. ► Fortsätt med manövern eller byt torkarbladen.
Efter byte av vindrutetorkarblad
► Slå till tändningen och manövrera reglaget för att återställa torkararmarna efter åtgärden.
Byta torkarblad
Demontering/montering fram

► Byte av torkarblad ska göras från förarsidan.► Börja med det torkarblad som är längst ifrån dig, håll torkararmen i den fasta delen och höj den så högt det går.
WARNI NG
Håll inte i torkarbladen vid strålöppningarna.Vidrör inte torkarbladen. Risk för skada som inte går att reparera.Lossa dem inte medan de är i rörelse. Risk
för skador på vindrutan!
► Rengör vindrutan med vindrutespolarvätska.
NOTIC E
Applicera inga regnavvisande produkter, exempelvis "Rain X".
► Snäpp loss det slitna torkarbladet närmast dig och ta bort det.► Installera det nya torkarbladet och snäpp fast det på torkararmen.
► Upprepa proceduren för det andra torkarbladet.► Börjar med det torkarblad som är närmast dig, håll återigen torkararmen i den fasta delen och lägg den varsamt tillbaka på vindrutan.
Demontering/montering bak
► Håll fast torkararmen i den fasta delen och höj den så långt det går.► Rengör bakrutan med vindrutespolarvätska.► Snäpp loss det slitna torkarbladet och ta bort det.► Installera det nya torkarbladet och snäpp fast det på torkararmen.► Håll återigen fast torkararmen i den fasta delen och lägg den varsamt tillbaka på bakrutan.

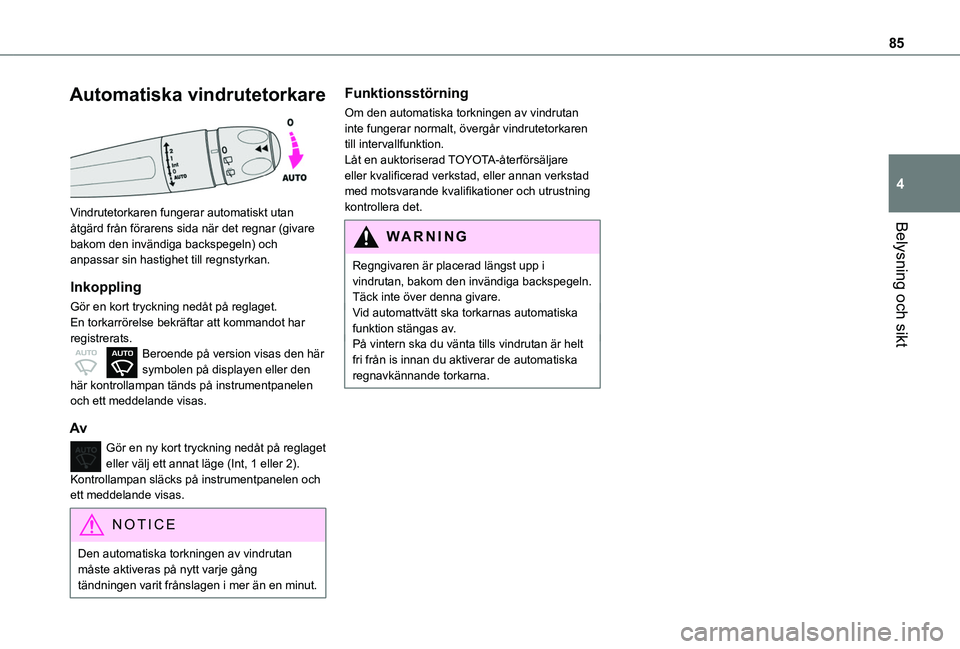

85
Belysning och sikt
4
Automatiska vindrutetorkare

Vindrutetorkaren fungerar automatiskt utan åtgärd från förarens sida när det regnar (givare
bakom den invändiga backspegeln) och anpassar sin hastighet till regnstyrkan.
Inkoppling
Gör en kort tryckning nedåt på reglaget.En torkarrörelse bekräftar att kommandot har registrerats.Beroende på version visas den här symbolen på displayen eller den här kontrollampan tänds på instrumentpanelen och ett meddelande visas.
Av
Gör en ny kort tryckning nedåt på reglaget eller välj ett annat läge (Int, 1 eller 2).Kontrollampan släcks på instrumentpanelen och ett meddelande visas.
NOTIC E
Den automatiska torkningen av vindrutan måste aktiveras på nytt varje gång tändningen varit frånslagen i mer än en minut.
Funktionsstörning
Om den automatiska torkningen av vindrutan inte fungerar normalt, övergår vindrutetorkaren till intervallfunktion.Låt en auktoriserad TOYOTA-återförsäljare eller kvalificerad verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
WARNI NG
Regngivaren är placerad längst upp i vindrutan, bakom den invändiga backspegeln. Täck inte över denna givare.Vid automattvätt ska torkarnas automatiska funktion stängas av.På vintern ska du vänta tills vindrutan är helt fri från is innan du aktiverar de automatiska regnavkännande torkarna.

86
Allmänna säkerhetsre-
kommendationer
WARNI NG
Ta inte bort etiketter som är placerade på olika ställen i bilen. De innehåller säkerhetsvarningar såväl som identifieringsinformation för bilen.
WARNI NG
Allt arbete på bilen ska utföras av en kvalificerad verkstad som har den tekniska information, kunnandet och utrustningen som krävs. Allt detta kan en TOYOTA-återförsäljare erbjuda.
WARNI NG
Beroende på landets lagstiftning kan det vara
obligatoriskt med viss säkerhetsutrustning: reflexväst med hög synlighet, varningstriangel, alkomätare, extralampor, extra säkringar, brandsläckare, första hjälpen-kit, bakre stänkskydd, osv.
WARNI NG
Installation av elektriska tillbehör:– Installation av elektrisk utrustning eller tillbehör som inte godkänts avTOYOTA kan orsaka för hög förbrukning samt störningar och fel i bilens elsystem. Kontakta en auktoriserad TOYOTA-återförsäljare för information om godkända tillbehör.– I säkerhetssyfte tillåts endast TOYOTA-återförsäljare eller kvalificerade verkstäder, som är utrustade med de specialverktyg som krävs, ha åtkomst till diagnosuttaget som används för bilens elektroniska system (risk för funktionsstörningar i bilens elektroniska system som kan orsaka haveri eller svåra olyckor). Toyota kan inte hållas ansvarigt om denna anvisning inte följs.– Alla ändringar eller anpassningar som inte är avsedda eller godkända av TOYOTA eller som utförts utan att de tekniska specifikationer som definierats av tillverkaren leder till att den kommersiella garantin
upphävs.
W ARNI NG
Installation av radiosändareFöre installation av radiosändare med utvändig antenn på bilen måste du ovillkorligen kontakta en TOYOTA-återförsäljare som kan informera om specifikationer för radiosändare (frekvensband, maximal uteffekt, antennposition, specifika installationsvillkor), i enlighet med direktivet för elektromagnetisk kompatibilitet för fordon (2004/104/EG).

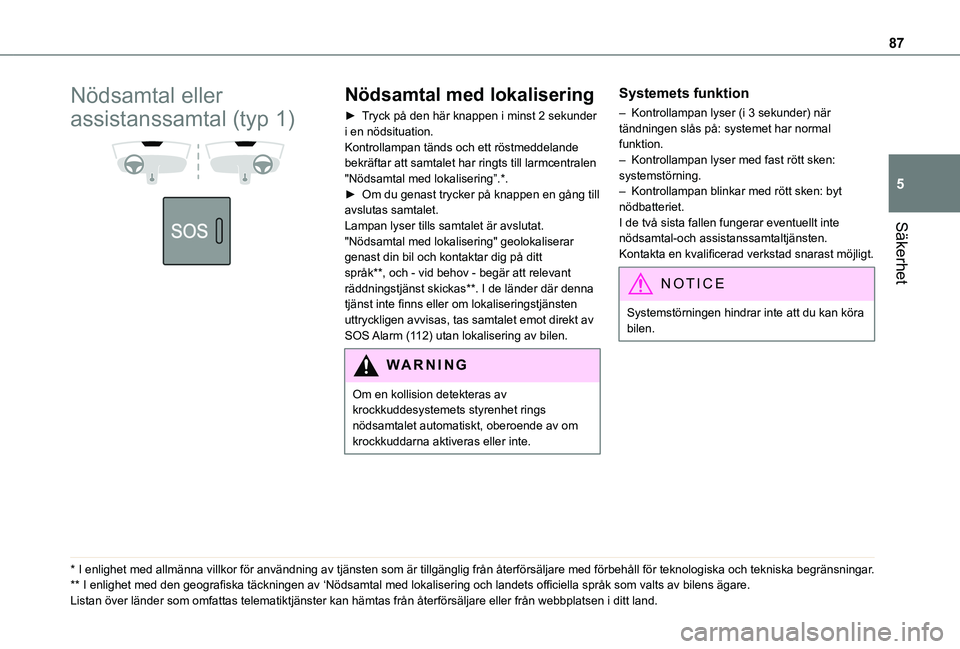

87
Säkerhet
5
Nödsamtal eller
assistanssamtal (typ 1)


* I enlighet med allmänna villkor för användning av tjänsten som är tillgänglig från återförsäljare med förbehåll för teknologiska och tekniska begränsningar.
** I enlighet med den geografiska täckningen av ‘Nödsamtal med lokalisering och landets officiella språk som valts av bilens ägare.
Listan över länder som omfattas telematiktjänster kan hämtas\
från återförsäljare eller från webbplatsen i ditt land.
Nödsamtal med lokalisering
► Tryck på den här knappen i minst 2 sekunder i en nödsituation.Kontrollampan tänds och ett röstmeddelande bekräftar att samtalet har ringts till larmcentralen "Nödsamtal med lokalisering”.*.► Om du genast trycker på knappen en gång till avslutas samtalet.Lampan lyser tills samtalet är avslutat."Nödsamtal med lokalisering" geolokaliserar genast din bil och kontaktar dig på ditt språk**, och - vid behov - begär att relevant räddningstjänst skickas**. I de länder där denna tjänst inte finns eller om lokaliseringstjänsten uttryckligen avvisas, tas samtalet emot direkt av SOS Alarm (112) utan lokalisering av bilen.
WARNI NG
Om en kollision detekteras av krockkuddesystemets styrenhet rings nödsamtalet automatiskt, oberoende av om krockkuddarna aktiveras eller inte.
Systemets funktion
– Kontrollampan lyser (i 3 sekunder) när tändningen slås på: systemet har normal funktion.– Kontrollampan lyser med fast rött sken: systemstörning.– Kontrollampan blinkar med rött sken: byt nödbatteriet.I de två sista fallen fungerar eventuellt inte nödsamtal-och assistanssamtaltjänsten.Kontakta en kvalificerad verkstad snarast möjligt.
NOTIC E
Systemstörningen hindrar inte att du kan köra bilen.

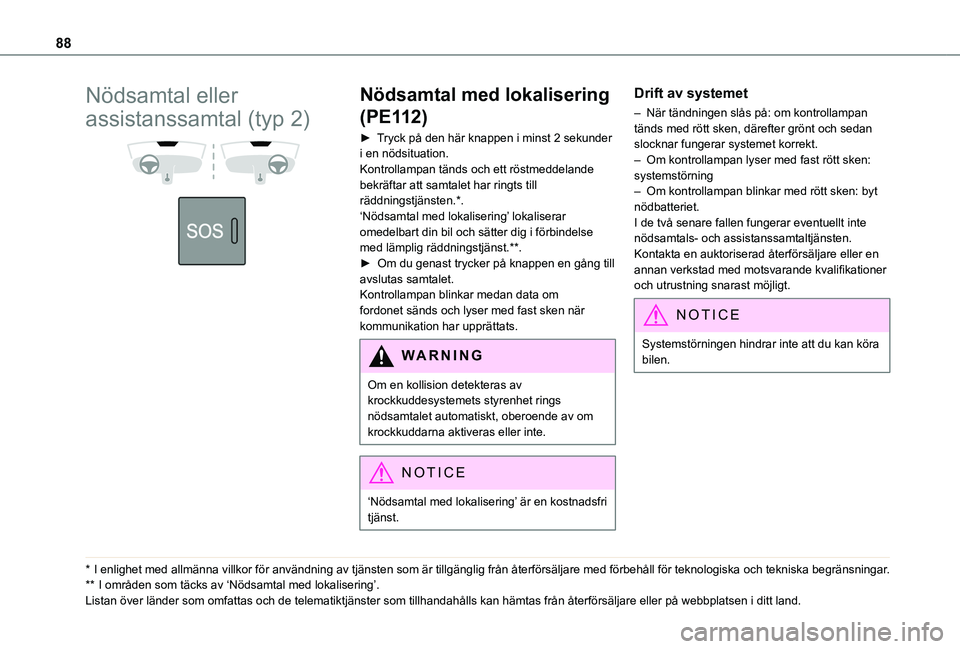

88
Nödsamtal eller
assistanssamtal (typ 2)


* I enlighet med allmänna villkor för användning av tjänsten som är tillgänglig från återförsäljare med förbehåll för teknologiska och tekniska begränsningar.
** I områden som täcks av ‘Nödsamtal med lokalisering’.
Listan över länder som omfattas och de telematiktjänster som ti\
llhandahålls kan hämtas från återförsäljare eller på\
webbplatsen i ditt land.
Nödsamtal med lokalisering
(PE112)
► Tryck på den här knappen i minst 2 sekunder i en nödsituation.Kontrollampan tänds och ett röstmeddelande bekräftar att samtalet har ringts till räddningstjänsten.*.‘Nödsamtal med lokalisering’ lokaliserar omedelbart din bil och sätter dig i förbindelse med lämplig räddningstjänst.**.► Om du genast trycker på knappen en gång till avslutas samtalet.Kontrollampan blinkar medan data om fordonet sänds och lyser med fast sken när kommunikation har upprättats.
WARNI NG
Om en kollision detekteras av krockkuddesystemets styrenhet rings nödsamtalet automatiskt, oberoende av om krockkuddarna aktiveras eller inte.
NOTIC E
‘Nödsamtal med lokalisering’ är en kostnadsfri tjänst.
Drift av systemet
– När tändningen slås på: om kontrollampan tänds med rött sken, därefter grönt och sedan slocknar fungerar systemet korrekt. – Om kontrollampan lyser med fast rött sken: systemstörning– Om kontrollampan blinkar med rött sken: byt nödbatteriet. I de två senare fallen fungerar eventuellt inte nödsamtals- och assistanssamtaltjänsten.Kontakta en auktoriserad återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning snarast möjligt.
NOTIC E
Systemstörningen hindrar inte att du kan köra bilen.

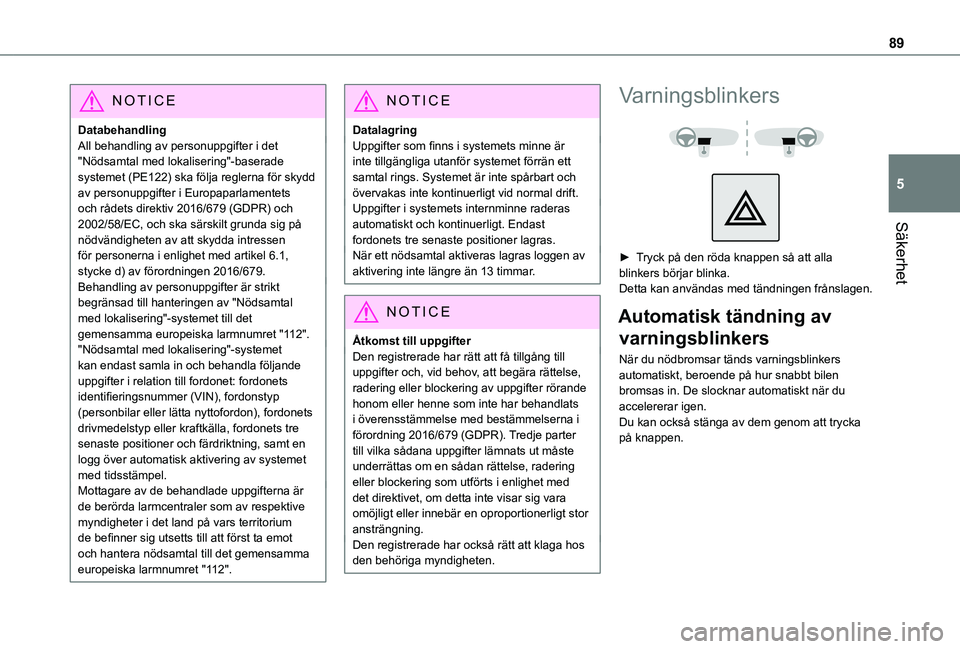

89
Säkerhet
5
NOTIC E
DatabehandlingAll behandling av personuppgifter i det "Nödsamtal med lokalisering"-baserade systemet (PE122) ska följa reglerna för skydd av personuppgifter i Europaparlamentets och rådets direktiv 2016/679 (GDPR) och 2002/58/EC, och ska särskilt grunda sig på nödvändigheten av att skydda intressen för personerna i enlighet med artikel 6.1, stycke d) av förordningen 2016/679.Behandling av personuppgifter är strikt begränsad till hanteringen av "Nödsamtal med lokalisering"-systemet till det gemensamma europeiska larmnumret "112"."Nödsamtal med lokalisering"-systemet kan endast samla in och behandla följande uppgifter i relation till fordonet: fordonets identifieringsnummer (VIN), fordonstyp (personbilar eller lätta nyttofordon), fordonets drivmedelstyp eller kraftkälla, fordonets tre senaste positioner och färdriktning, samt en
logg över automatisk aktivering av systemet med tidsstämpel.Mottagare av de behandlade uppgifterna är de berörda larmcentraler som av respektive myndigheter i det land på vars territorium de befinner sig utsetts till att först ta emot och hantera nödsamtal till det gemensamma europeiska larmnumret "112".
NOTIC E
DatalagringUppgifter som finns i systemets minne är inte tillgängliga utanför systemet förrän ett samtal rings. Systemet är inte spårbart och övervakas inte kontinuerligt vid normal drift. Uppgifter i systemets internminne raderas automatiskt och kontinuerligt. Endast fordonets tre senaste positioner lagras.När ett nödsamtal aktiveras lagras loggen av aktivering inte längre än 13 timmar.
NOTIC E
Åtkomst till uppgifterDen registrerade har rätt att få tillgång till uppgifter och, vid behov, att begära rättelse, radering eller blockering av uppgifter rörande honom eller henne som inte har behandlats i överensstämmelse med bestämmelserna i förordning 2016/679 (GDPR). Tredje parter till vilka sådana uppgifter lämnats ut måste underrättas om en sådan rättelse, radering eller blockering som utförts i enlighet med det direktivet, om detta inte visar sig vara omöjligt eller innebär en oproportionerligt stor ansträngning. Den registrerade har också rätt att klaga hos den behöriga myndigheten.
Varningsblinkers


► Tryck på den röda knappen så att alla blinkers börjar blinka.Detta kan användas med tändningen frånslagen.
Automatisk tändning av
varningsblinkers
När du nödbromsar tänds varningsblinkers automatiskt, beroende på hur snabbt bilen bromsas in. De slocknar automatiskt när du accelererar igen.Du kan också stänga av dem genom att trycka på knappen.

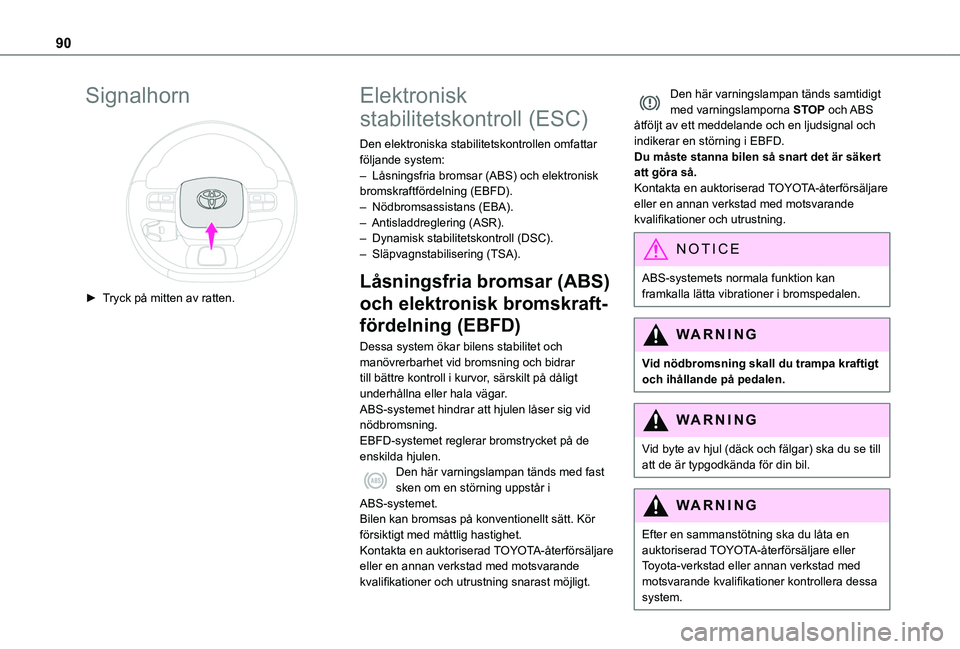

90
Signalhorn

► Tryck på mitten av ratten.
Elektronisk
stabilitetskontroll (ESC)
Den elektroniska stabilitetskontrollen omfattar följande system:– Låsningsfria bromsar (ABS) och elektronisk bromskraftfördelning (EBFD).– Nödbromsassistans (EBA).– Antisladdreglering (ASR).– Dynamisk stabilitetskontroll (DSC).– Släpvagnstabilisering (TSA).
Låsningsfria bromsar (ABS)
och elektronisk bromskraft-
fördelning (EBFD)
Dessa system ökar bilens stabilitet och manövrerbarhet vid bromsning och bidrar till bättre kontroll i kurvor, särskilt på dåligt underhållna eller hala vägar.ABS-systemet hindrar att hjulen låser sig vid nödbromsning.EBFD-systemet reglerar bromstrycket på de
enskilda hjulen.Den här varningslampan tänds med fast sken om en störning uppstår i ABS-systemet.Bilen kan bromsas på konventionellt sätt. Kör försiktigt med måttlig hastighet.Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning snarast möjligt.
Den här varningslampan tänds samtidigt med varningslamporna STOP och ABS åtföljt av ett meddelande och en ljudsignal och indikerar en störning i EBFD.Du måste stanna bilen så snart det är säkert att göra så.Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.
NOTIC E
ABS-systemets normala funktion kan framkalla lätta vibrationer i bromspedalen.
WARNI NG
Vid nödbromsning skall du trampa kraftigt och ihållande på pedalen.
WARNI NG
Vid byte av hjul (däck och fälgar) ska du se till att de är typgodkända för din bil.
WARNI NG
Efter en sammanstötning ska du låta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera dessa
system.
