TOYOTA PROACE CITY 2020 Manuale duso (in Italian)

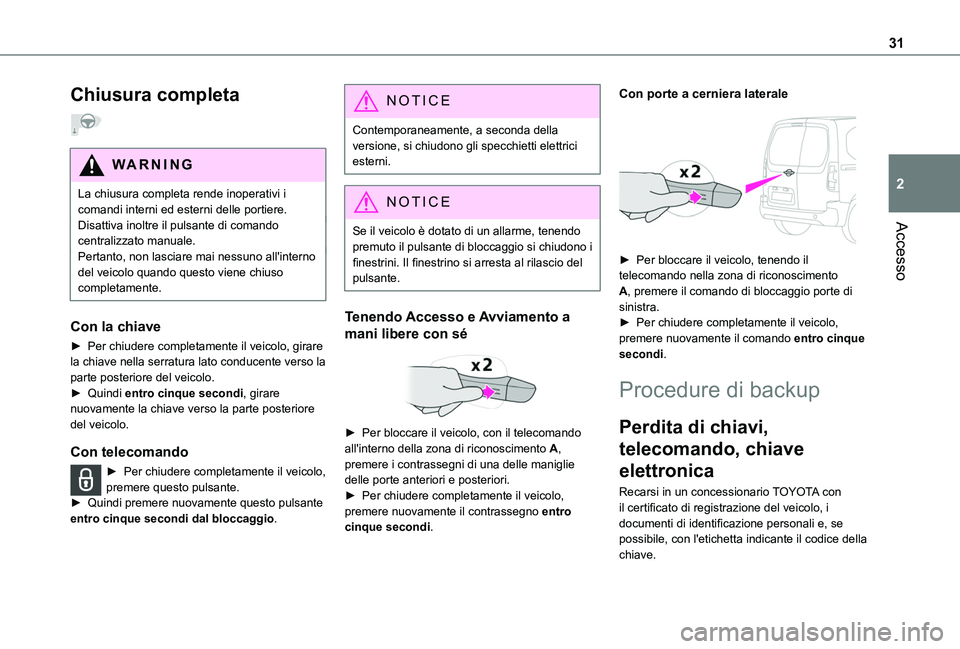

31
Accesso
2
Chiusura completa
WARNI NG
La chiusura completa rende inoperativi i comandi interni ed esterni delle portiere.Disattiva inoltre il pulsante di comando centralizzato manuale.
Pertanto, non lasciare mai nessuno all'interno del veicolo quando questo viene chiuso completamente.
Con la chiave
► Per chiudere completamente il veicolo, girare la chiave nella serratura lato conducente verso la parte posteriore del veicolo.► Quindi entro cinque secondi, girare nuovamente la chiave verso la parte posteriore del veicolo.
Con telecomando
► Per chiudere completamente il veicolo, premere questo pulsante.► Quindi premere nuovamente questo pulsante entro cinque secondi dal bloccaggio.
NOTIC E
Contemporaneamente, a seconda della versione, si chiudono gli specchietti elettrici esterni.
NOTIC E
Se il veicolo è dotato di un allarme, tenendo
premuto il pulsante di bloccaggio si chiudono i finestrini. Il finestrino si arresta al rilascio del pulsante.
Tenendo Accesso e Avviamento a
mani libere con sé

► Per bloccare il veicolo, con il telecomando all'interno della zona di riconoscimento A, premere i contrassegni di una delle maniglie delle porte anteriori e posteriori.► Per chiudere completamente il veicolo, premere nuovamente il contrassegno entro cinque secondi.
Con porte a cerniera laterale


► Per bloccare il veicolo, tenendo il telecomando nella zona di riconoscimento A, premere il comando di bloccaggio porte di sinistra.► Per chiudere completamente il veicolo, premere nuovamente il comando entro cinque secondi.
Procedure di backup
Perdita di chiavi,
telecomando, chiave
elettronica
Recarsi in un concessionario TOYOTA con il certificato di registrazione del veicolo, i documenti di identificazione personali e, se possibile, con l'etichetta indicante il codice della
chiave.

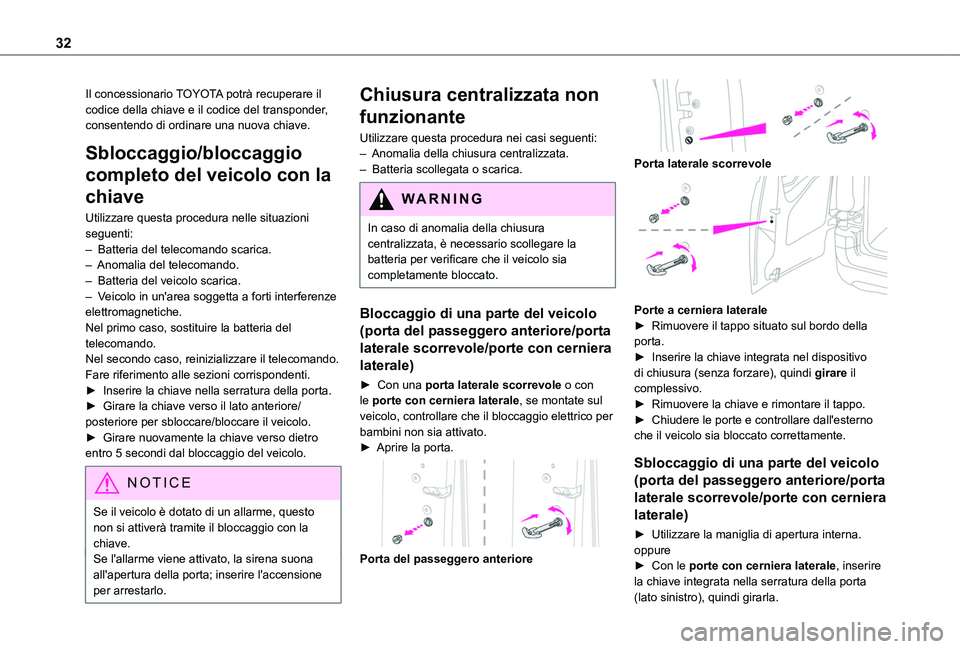

32
Il concessionario TOYOTA potrà recuperare il codice della chiave e il codice del transponder, consentendo di ordinare una nuova chiave.
Sbloccaggio/bloccaggio
completo del veicolo con la
chiave
Utilizzare questa procedura nelle situazioni seguenti:– Batteria del telecomando scarica.– Anomalia del telecomando.– Batteria del veicolo scarica.– Veicolo in un'area soggetta a forti interferenze elettromagnetiche.Nel primo caso, sostituire la batteria del telecomando.Nel secondo caso, reinizializzare il telecomando.Fare riferimento alle sezioni corrispondenti.► Inserire la chiave nella serratura della porta.► Girare la chiave verso il lato anteriore/posteriore per sbloccare/bloccare il veicolo.► Girare nuovamente la chiave verso dietro
entro 5 secondi dal bloccaggio del veicolo.
NOTIC E
Se il veicolo è dotato di un allarme, questo non si attiverà tramite il bloccaggio con la chiave.Se l'allarme viene attivato, la sirena suona all'apertura della porta; inserire l'accensione per arrestarlo.
Chiusura centralizzata non
funzionante
Utilizzare questa procedura nei casi seguenti:– Anomalia della chiusura centralizzata.– Batteria scollegata o scarica.
WARNI NG
In caso di anomalia della chiusura
centralizzata, è necessario scollegare la batteria per verificare che il veicolo sia completamente bloccato.
Bloccaggio di una parte del veicolo
(porta del passeggero anteriore/porta
laterale scorrevole/porte con cerniera
laterale)
► Con una porta laterale scorrevole o con le porte con cerniera laterale, se montate sul veicolo, controllare che il bloccaggio elettrico per bambini non sia attivato.► Aprire la porta.

Porta del passeggero anteriore

Porta laterale scorrevole

Porte a cerniera laterale► Rimuovere il tappo situato sul bordo della porta.► Inserire la chiave integrata nel dispositivo di chiusura (senza forzare), quindi girare il complessivo.► Rimuovere la chiave e rimontare il tappo. ► Chiudere le porte e controllare dall'esterno che il veicolo sia bloccato correttamente.
Sbloccaggio di una parte del veicolo
(porta del passeggero anteriore/porta
laterale scorrevole/porte con cerniera
laterale)
► Utilizzare la maniglia di apertura interna.oppure► Con le porte con cerniera laterale, inserire la chiave integrata nella serratura della porta
(lato sinistro), quindi girarla.

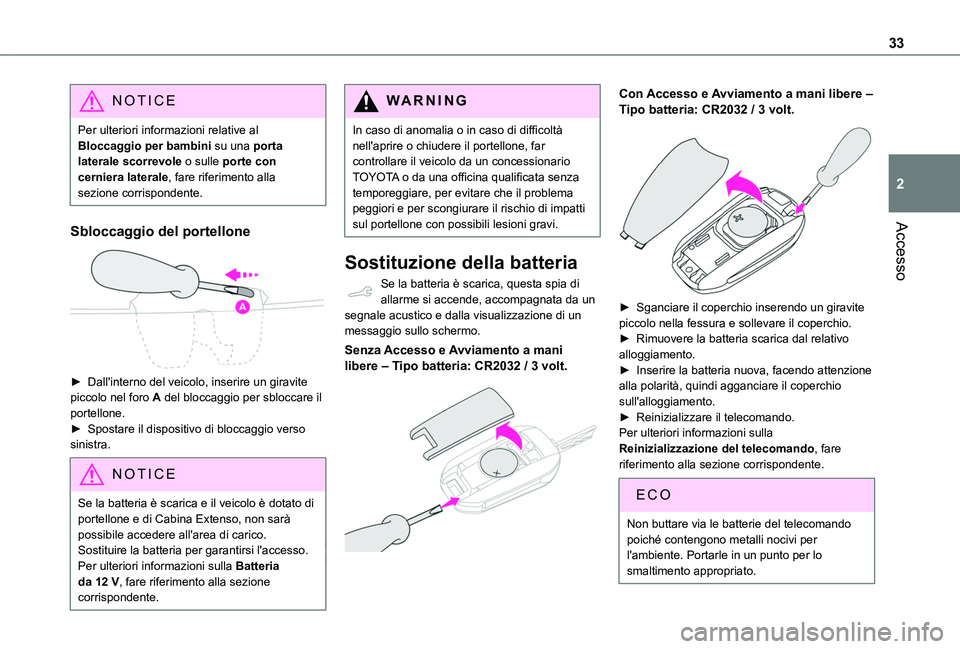

33
Accesso
2
NOTIC E
Per ulteriori informazioni relative al Bloccaggio per bambini su una porta laterale scorrevole o sulle porte con cerniera laterale, fare riferimento alla sezione corrispondente.
Sbloccaggio del portellone

► Dall'interno del veicolo, inserire un giravite piccolo nel foro A del bloccaggio per sbloccare il portellone.► Spostare il dispositivo di bloccaggio verso sinistra.
NOTIC E
Se la batteria è scarica e il veicolo è dotato di portellone e di Cabina Extenso, non sarà possibile accedere all'area di carico.
Sostituire la batteria per garantirsi l'accesso.Per ulteriori informazioni sulla Batteria da 12 V, fare riferimento alla sezione corrispondente.
WARNI NG
In caso di anomalia o in caso di difficoltà nell'aprire o chiudere il portellone, far controllare il veicolo da un concessionario TOYOTA o da una officina qualificata senza temporeggiare, per evitare che il problema peggiori e per scongiurare il rischio di impatti sul portellone con possibili lesioni gravi.
Sostituzione della batteria
Se la batteria è scarica, questa spia di allarme si accende, accompagnata da un segnale acustico e dalla visualizzazione di un messaggio sullo schermo.
Senza Accesso e Avviamento a mani libere ‒ Tipo batteria: CR2032 / 3 volt.

Con Accesso e Avviamento a mani libere ‒ Tipo batteria: CR2032 / 3 volt.

► Sganciare il coperchio inserendo un giravite piccolo nella fessura e sollevare il coperchio.► Rimuovere la batteria scarica dal relativo alloggiamento.► Inserire la batteria nuova, facendo attenzione alla polarità, quindi agganciare il coperchio sull'alloggiamento.► Reinizializzare il telecomando.Per ulteriori informazioni sulla
Reinizializzazione del telecomando, fare riferimento alla sezione corrispondente.
EC O
Non buttare via le batterie del telecomando poiché contengono metalli nocivi per l'ambiente. Portarle in un punto per lo smaltimento appropriato.

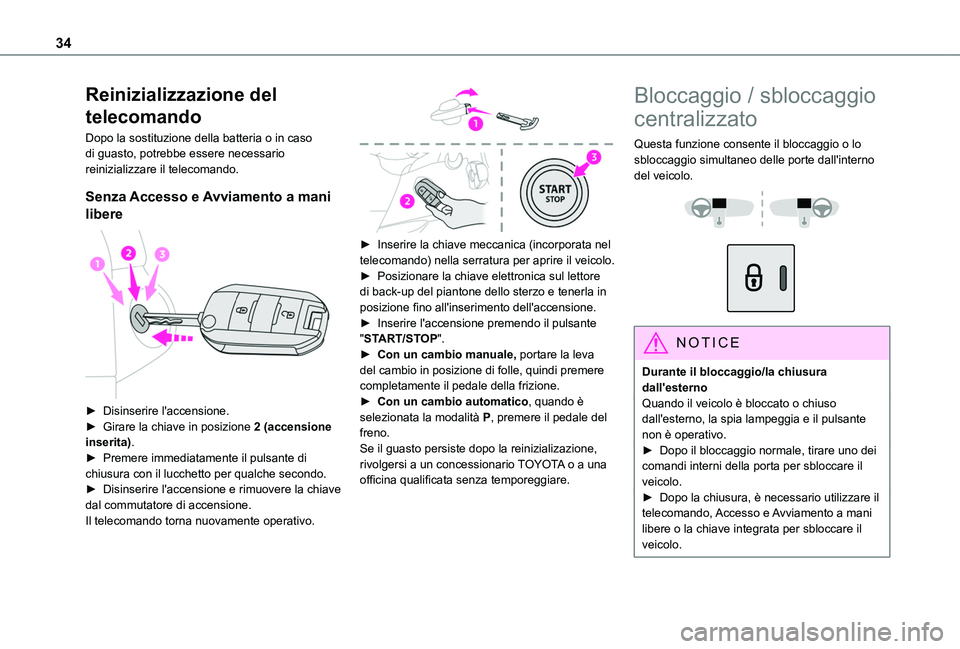

34
Reinizializzazione del
telecomando
Dopo la sostituzione della batteria o in caso di guasto, potrebbe essere necessario reinizializzare il telecomando.
Senza Accesso e Avviamento a mani
libere

► Disinserire l'accensione.► Girare la chiave in posizione 2 (accensione inserita).
► Premere immediatamente il pulsante di chiusura con il lucchetto per qualche secondo.► Disinserire l'accensione e rimuovere la chiave dal commutatore di accensione.Il telecomando torna nuovamente operativo.

► Inserire la chiave meccanica (incorporata nel telecomando) nella serratura per aprire il veicolo.► Posizionare la chiave elettronica sul lettore di back-up del piantone dello sterzo e tenerla in posizione fino all'inserimento dell'accensione.► Inserire l'accensione premendo il pulsante "START/STOP".► Con un cambio manuale, portare la leva del cambio in posizione di folle, quindi premere completamente il pedale della frizione.► Con un cambio automatico, quando è selezionata la modalità P, premere il pedale del freno.Se il guasto persiste dopo la reinizializazione, rivolgersi a un concessionario TOYOTA o a una officina qualificata senza temporeggiare.
Bloccaggio / sbloccaggio
centralizzato
Questa funzione consente il bloccaggio o lo sbloccaggio simultaneo delle porte dall'interno del veicolo.


NOTIC E
Durante il bloccaggio/la chiusura dall'esternoQuando il veicolo è bloccato o chiuso dall'esterno, la spia lampeggia e il pulsante non è operativo.► Dopo il bloccaggio normale, tirare uno dei comandi interni della porta per sbloccare il veicolo.► Dopo la chiusura, è necessario utilizzare il telecomando, Accesso e Avviamento a mani libere o la chiave integrata per sbloccare il veicolo.

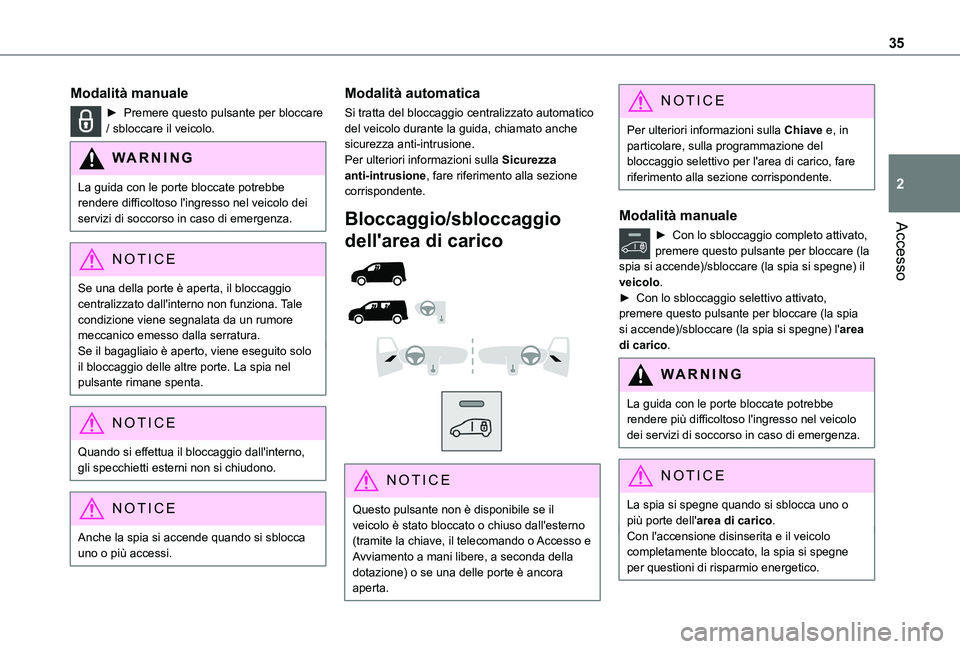

35
Accesso
2
Modalità manuale
► Premere questo pulsante per bloccare / sbloccare il veicolo.
WARNI NG
La guida con le porte bloccate potrebbe rendere difficoltoso l'ingresso nel veicolo dei servizi di soccorso in caso di emergenza.
NOTIC E
Se una della porte è aperta, il bloccaggio centralizzato dall'interno non funziona. Tale condizione viene segnalata da un rumore meccanico emesso dalla serratura.Se il bagagliaio è aperto, viene eseguito solo il bloccaggio delle altre porte. La spia nel pulsante rimane spenta.
NOTIC E
Quando si effettua il bloccaggio dall'interno, gli specchietti esterni non si chiudono.
NOTIC E
Anche la spia si accende quando si sblocca uno o più accessi.
Modalità automatica
Si tratta del bloccaggio centralizzato automatico del veicolo durante la guida, chiamato anche sicurezza anti-intrusione.Per ulteriori informazioni sulla Sicurezza anti-intrusione, fare riferimento alla sezione corrispondente.
Bloccaggio/sbloccaggio
dell'area di carico




NOTIC E
Questo pulsante non è disponibile se il veicolo è stato bloccato o chiuso dall'esterno (tramite la chiave, il telecomando o Accesso e Avviamento a mani libere, a seconda della dotazione) o se una delle porte è ancora aperta.
NOTIC E
Per ulteriori informazioni sulla Chiave e, in particolare, sulla programmazione del bloccaggio selettivo per l'area di carico, fare riferimento alla sezione corrispondente.
Modalità manuale
► Con lo sbloccaggio completo attivato, premere questo pulsante per bloccare (la spia si accende)/sbloccare (la spia si spegne) il veicolo.► Con lo sbloccaggio selettivo attivato, premere questo pulsante per bloccare (la spia si accende)/sbloccare (la spia si spegne) l'area di carico.
WARNI NG
La guida con le porte bloccate potrebbe rendere più difficoltoso l'ingresso nel veicolo dei servizi di soccorso in caso di emergenza.
NOTIC E
La spia si spegne quando si sblocca uno o più porte dell'area di carico.Con l'accensione disinserita e il veicolo
completamente bloccato, la spia si spegne per questioni di risparmio energetico.

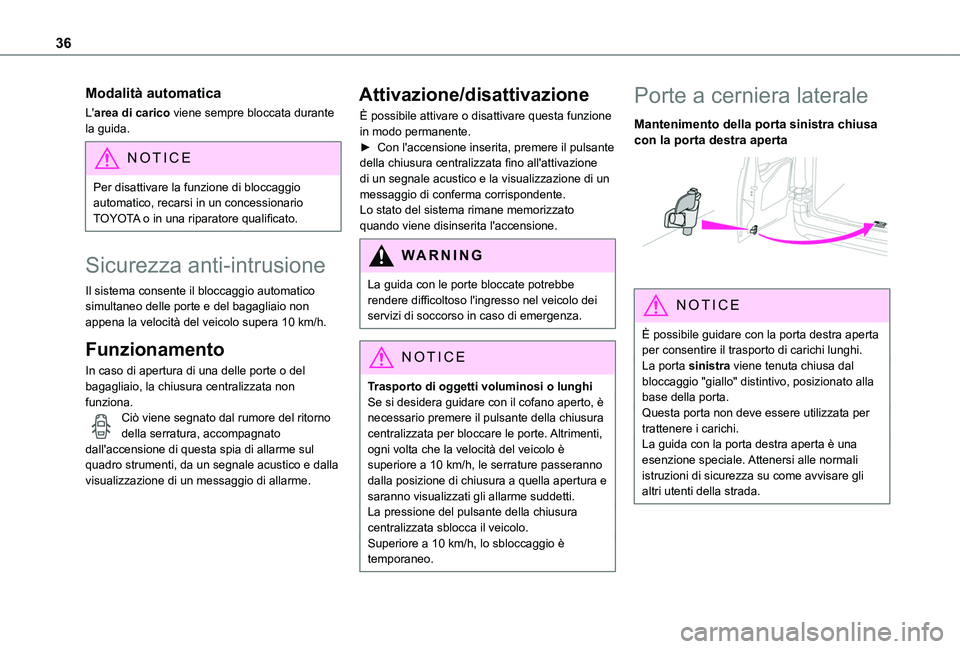

36
Modalità automatica
L'area di carico viene sempre bloccata durante la guida.
NOTIC E
Per disattivare la funzione di bloccaggio automatico, recarsi in un concessionario TOYOTA o in una riparatore qualificato.
Sicurezza anti-intrusione
Il sistema consente il bloccaggio automatico simultaneo delle porte e del bagagliaio non appena la velocità del veicolo supera 10 km/h.
Funzionamento
In caso di apertura di una delle porte o del bagagliaio, la chiusura centralizzata non funziona.Ciò viene segnato dal rumore del ritorno della serratura, accompagnato dall'accensione di questa spia di allarme sul quadro strumenti, da un segnale acustico e dalla visualizzazione di un messaggio di allarme.
Attivazione/disattivazione
È possibile attivare o disattivare questa funzione in modo permanente.► Con l'accensione inserita, premere il pulsante della chiusura centralizzata fino all'attivazione di un segnale acustico e la visualizzazione di un messaggio di conferma corrispondente.Lo stato del sistema rimane memorizzato quando viene disinserita l'accensione.
WARNI NG
La guida con le porte bloccate potrebbe rendere difficoltoso l'ingresso nel veicolo dei servizi di soccorso in caso di emergenza.
NOTIC E
Trasporto di oggetti voluminosi o lunghiSe si desidera guidare con il cofano aperto, è necessario premere il pulsante della chiusura centralizzata per bloccare le porte. Altrimenti, ogni volta che la velocità del veicolo è superiore a 10 km/h, le serrature passeranno dalla posizione di chiusura a quella apertura e saranno visualizzati gli allarme suddetti.La pressione del pulsante della chiusura centralizzata sblocca il veicolo.Superiore a 10 km/h, lo sbloccaggio è temporaneo.
Porte a cerniera laterale
Mantenimento della porta sinistra chiusa con la porta destra aperta

NOTIC E
È possibile guidare con la porta destra aperta per consentire il trasporto di carichi lunghi.La porta sinistra viene tenuta chiusa dal bloccaggio "giallo" distintivo, posizionato alla base della porta.Questa porta non deve essere utilizzata per trattenere i carichi.La guida con la porta destra aperta è una
esenzione speciale. Attenersi alle normali istruzioni di sicurezza su come avvisare gli altri utenti della strada.

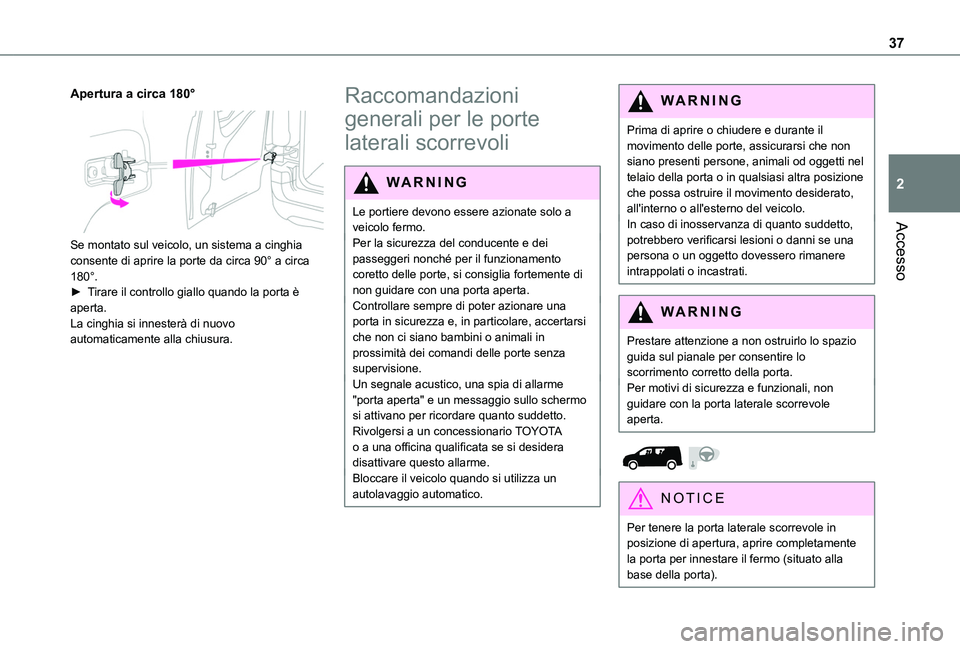

37
Accesso
2
Apertura a circa 180°

Se montato sul veicolo, un sistema a cinghia consente di aprire la porte da circa 90° a circa 180°.► Tirare il controllo giallo quando la porta è aperta.La cinghia si innesterà di nuovo automaticamente alla chiusura.
Raccomandazioni
generali per le porte
laterali scorrevoli
WARNI NG
Le portiere devono essere azionate solo a veicolo fermo.Per la sicurezza del conducente e dei passeggeri nonché per il funzionamento coretto delle porte, si consiglia fortemente di non guidare con una porta aperta.Controllare sempre di poter azionare una porta in sicurezza e, in particolare, accertarsi che non ci siano bambini o animali in prossimità dei comandi delle porte senza supervisione.Un segnale acustico, una spia di allarme "porta aperta" e un messaggio sullo schermo si attivano per ricordare quanto suddetto. Rivolgersi a un concessionario TOYOTA
o a una officina qualificata se si desidera disattivare questo allarme.Bloccare il veicolo quando si utilizza un autolavaggio automatico.
WARNI NG
Prima di aprire o chiudere e durante il movimento delle porte, assicurarsi che non siano presenti persone, animali od oggetti nel telaio della porta o in qualsiasi altra posizione che possa ostruire il movimento desiderato, all'interno o all'esterno del veicolo.In caso di inosservanza di quanto suddetto, potrebbero verificarsi lesioni o danni se una persona o un oggetto dovessero rimanere intrappolati o incastrati.
WARNI NG
Prestare attenzione a non ostruirlo lo spazio guida sul pianale per consentire lo scorrimento corretto della porta.Per motivi di sicurezza e funzionali, non guidare con la porta laterale scorrevole aperta.


NOTIC E
Per tenere la porta laterale scorrevole in posizione di apertura, aprire completamente la porta per innestare il fermo (situato alla base della porta).

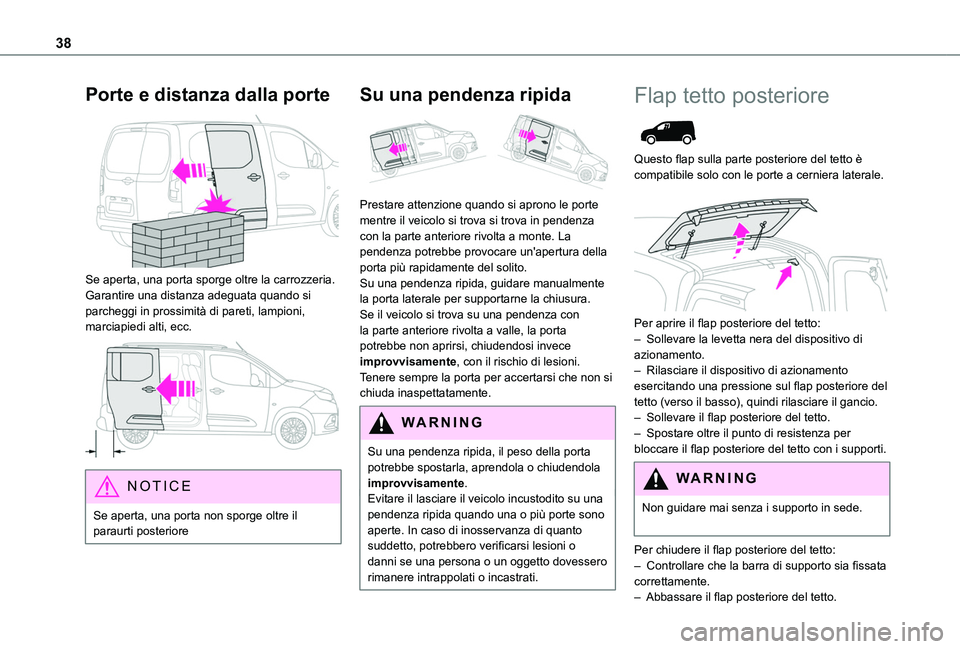

38
Porte e distanza dalla porte

Se aperta, una porta sporge oltre la carrozzeria. Garantire una distanza adeguata quando si parcheggi in prossimità di pareti, lampioni, marciapiedi alti, ecc.

NOTIC E
Se aperta, una porta non sporge oltre il paraurti posteriore
Su una pendenza ripida

Prestare attenzione quando si aprono le porte mentre il veicolo si trova si trova in pendenza con la parte anteriore rivolta a monte. La pendenza potrebbe provocare un'apertura della porta più rapidamente del solito.Su una pendenza ripida, guidare manualmente la porta laterale per supportarne la chiusura.Se il veicolo si trova su una pendenza con la parte anteriore rivolta a valle, la porta potrebbe non aprirsi, chiudendosi invece improvvisamente, con il rischio di lesioni. Tenere sempre la porta per accertarsi che non si chiuda inaspettatamente.
WARNI NG
Su una pendenza ripida, il peso della porta potrebbe spostarla, aprendola o chiudendola improvvisamente.Evitare il lasciare il veicolo incustodito su una pendenza ripida quando una o più porte sono aperte. In caso di inosservanza di quanto suddetto, potrebbero verificarsi lesioni o danni se una persona o un oggetto dovessero rimanere intrappolati o incastrati.
Flap tetto posteriore

Questo flap sulla parte posteriore del tetto è compatibile solo con le porte a cerniera laterale.

Per aprire il flap posteriore del tetto:– Sollevare la levetta nera del dispositivo di azionamento.– Rilasciare il dispositivo di azionamento esercitando una pressione sul flap posteriore del tetto (verso il basso), quindi rilasciare il gancio.– Sollevare il flap posteriore del tetto.– Spostare oltre il punto di resistenza per bloccare il flap posteriore del tetto con i supporti.
WARNI NG
Non guidare mai senza i supporto in sede.
Per chiudere il flap posteriore del tetto:– Controllare che la barra di supporto sia fissata correttamente.
– Abbassare il flap posteriore del tetto.

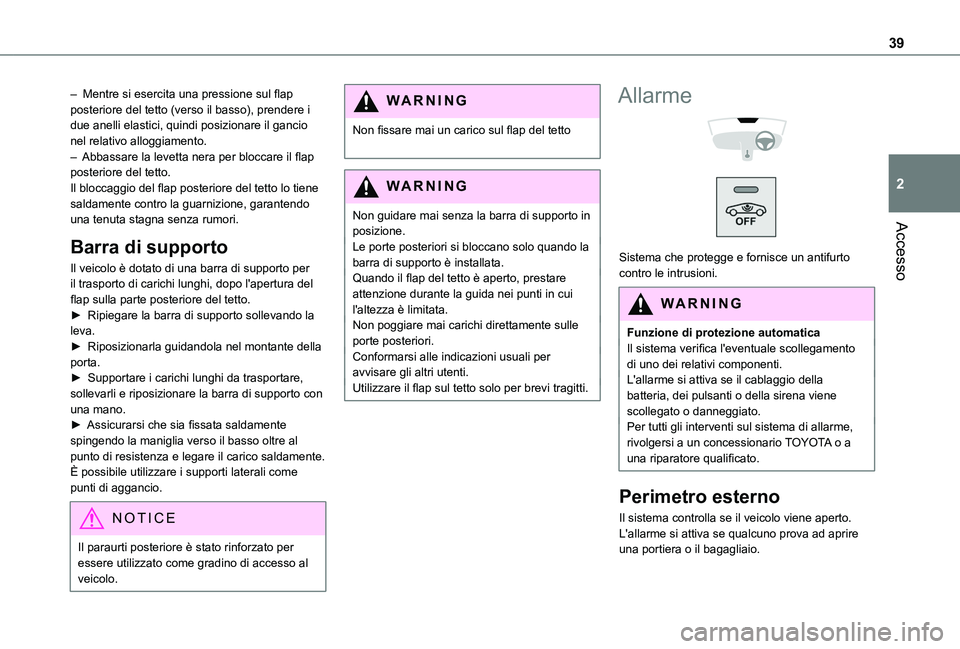

39
Accesso
2
– Mentre si esercita una pressione sul flap posteriore del tetto (verso il basso), prendere i due anelli elastici, quindi posizionare il gancio nel relativo alloggiamento.– Abbassare la levetta nera per bloccare il flap posteriore del tetto.Il bloccaggio del flap posteriore del tetto lo tiene saldamente contro la guarnizione, garantendo una tenuta stagna senza rumori.
Barra di supporto
Il veicolo è dotato di una barra di supporto per il trasporto di carichi lunghi, dopo l'apertura del flap sulla parte posteriore del tetto.► Ripiegare la barra di supporto sollevando la leva.► Riposizionarla guidandola nel montante della porta.► Supportare i carichi lunghi da trasportare, sollevarli e riposizionare la barra di supporto con una mano.► Assicurarsi che sia fissata saldamente spingendo la maniglia verso il basso oltre al
punto di resistenza e legare il carico saldamente.È possibile utilizzare i supporti laterali come punti di aggancio.
NOTIC E
Il paraurti posteriore è stato rinforzato per essere utilizzato come gradino di accesso al veicolo.
WARNI NG
Non fissare mai un carico sul flap del tetto
WARNI NG
Non guidare mai senza la barra di supporto in posizione.
Le porte posteriori si bloccano solo quando la barra di supporto è installata.Quando il flap del tetto è aperto, prestare attenzione durante la guida nei punti in cui l'altezza è limitata.Non poggiare mai carichi direttamente sulle porte posteriori.Conformarsi alle indicazioni usuali per avvisare gli altri utenti.Utilizzare il flap sul tetto solo per brevi tragitti.
Allarme


Sistema che protegge e fornisce un antifurto contro le intrusioni.
WARNI NG
Funzione di protezione automaticaIl sistema verifica l'eventuale scollegamento di uno dei relativi componenti.L'allarme si attiva se il cablaggio della batteria, dei pulsanti o della sirena viene scollegato o danneggiato.Per tutti gli interventi sul sistema di allarme, rivolgersi a un concessionario TOYOTA o a una riparatore qualificato.
Perimetro esterno
Il sistema controlla se il veicolo viene aperto.L'allarme si attiva se qualcuno prova ad aprire
una portiera o il bagagliaio.

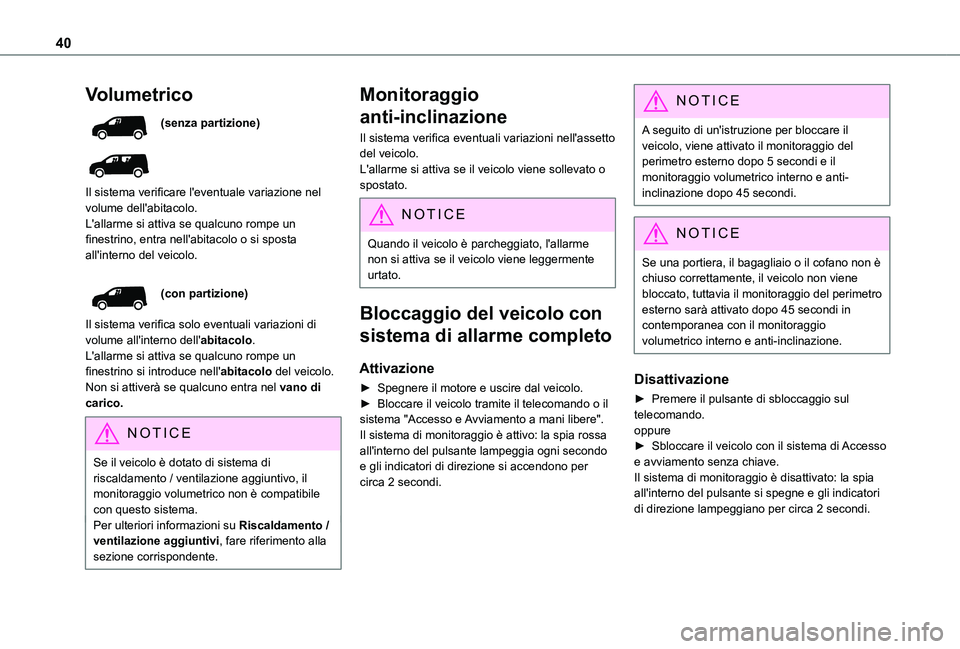

40
Volumetrico
(senza partizione)


Il sistema verificare l'eventuale variazione nel volume dell'abitacolo.L'allarme si attiva se qualcuno rompe un finestrino, entra nell'abitacolo o si sposta
all'interno del veicolo.
(con partizione)
Il sistema verifica solo eventuali variazioni di volume all'interno dell'abitacolo.L'allarme si attiva se qualcuno rompe un finestrino si introduce nell'abitacolo del veicolo.Non si attiverà se qualcuno entra nel vano di carico.
NOTIC E
Se il veicolo è dotato di sistema di riscaldamento / ventilazione aggiuntivo, il monitoraggio volumetrico non è compatibile con questo sistema.Per ulteriori informazioni su Riscaldamento / ventilazione aggiuntivi, fare riferimento alla sezione corrispondente.
Monitoraggio
anti-inclinazione
Il sistema verifica eventuali variazioni nell'assetto del veicolo.L'allarme si attiva se il veicolo viene sollevato o spostato.
NOTIC E
Quando il veicolo è parcheggiato, l'allarme non si attiva se il veicolo viene leggermente urtato.
Bloccaggio del veicolo con
sistema di allarme completo
Attivazione
► Spegnere il motore e uscire dal veicolo.► Bloccare il veicolo tramite il telecomando o il sistema "Accesso e Avviamento a mani libere".Il sistema di monitoraggio è attivo: la spia rossa all'interno del pulsante lampeggia ogni secondo e gli indicatori di direzione si accendono per circa 2 secondi.
NOTIC E
A seguito di un'istruzione per bloccare il veicolo, viene attivato il monitoraggio del perimetro esterno dopo 5 secondi e il monitoraggio volumetrico interno e anti-inclinazione dopo 45 secondi.
NOTIC E
Se una portiera, il bagagliaio o il cofano non è chiuso correttamente, il veicolo non viene bloccato, tuttavia il monitoraggio del perimetro esterno sarà attivato dopo 45 secondi in contemporanea con il monitoraggio volumetrico interno e anti-inclinazione.
Disattivazione
► Premere il pulsante di sbloccaggio sul telecomando.oppure► Sbloccare il veicolo con il sistema di Accesso e avviamento senza chiave.Il sistema di monitoraggio è disattivato: la spia all'interno del pulsante si spegne e gli indicatori di direzione lampeggiano per circa 2 secondi.
