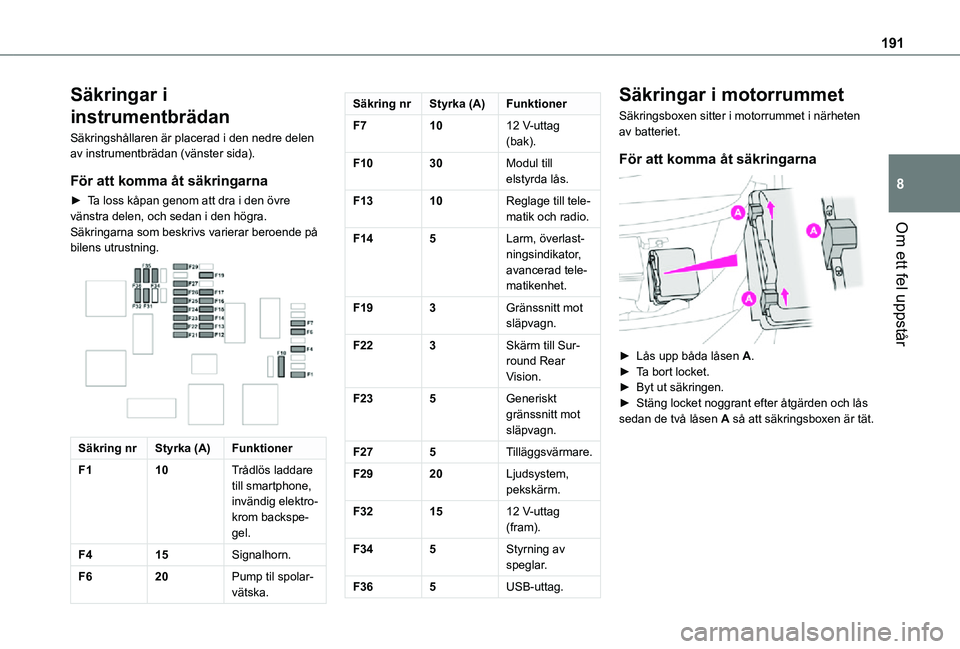

Page 191 of 272

191
Om ett fel uppstår
8
Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen av instrumentbrädan (vänster sida).
För att komma åt säkringarna
► Ta loss kåpan genom att dra i den övre vänstra delen, och sedan i den högra.Säkringarna som beskrivs varierar beroende på bilens utrustning.
Säkring nrStyrka (A)Funktioner
F110Trådlös laddare till smartphone, invändig elektro-krom backspe-gel.
F415Signalhorn.
F620Pump til spolar-vätska.
Säkring nrStyrka (A)Funktioner
F71012 V-uttag (bak).
F1030Modul till elstyrda lås.
F1310Reglage till tele-matik och radio.
F145Larm, överlast-ningsindikator, avancerad tele-matikenhet.
F193Gränssnitt mot släpvagn.
F223Skärm till Sur-round Rear Vision.
F235Generiskt gränssnitt mot släpvagn.
F275Tilläggsvärmare.
F2920Ljudsystem, pekskärm.
F321512 V-uttag (fram).
F345Styrning av speglar.
F365USB-uttag.
Säkringar i motorrummet
Säkringsboxen sitter i motorrummet i närheten av batteriet.
För att komma åt säkringarna
► Lås upp båda låsen A.► Ta bort locket.► Byt ut säkringen.► Stäng locket noggrant efter åtgärden och lås sedan de två låsen A så att säkringsboxen är tät.

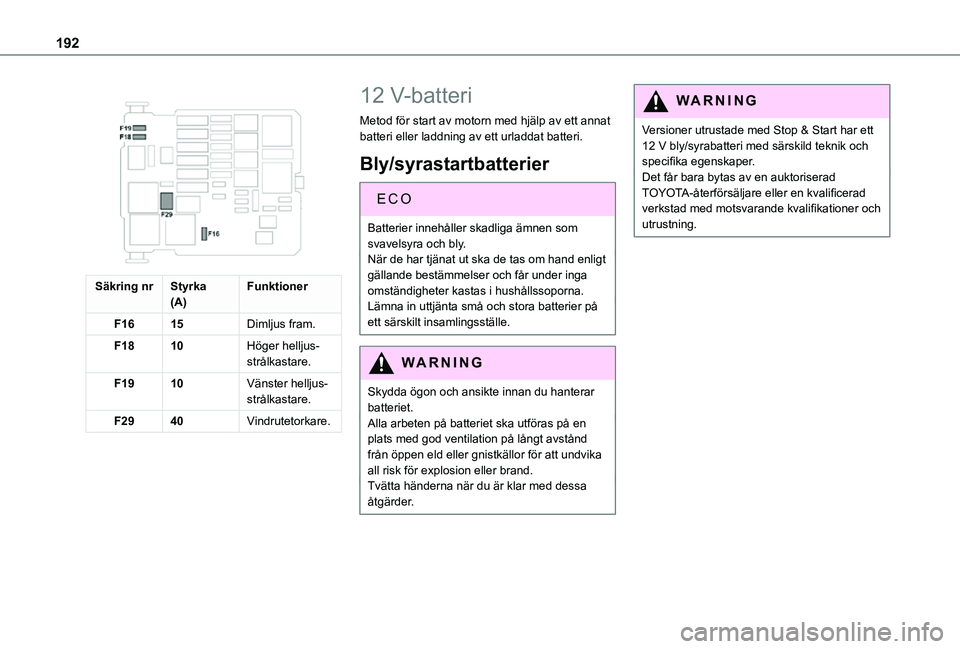

Page 192 of 272

192
Säkring nrStyrka(A)Funktioner
F1615Dimljus fram.
F1810Höger helljus-strålkastare.
F1910Vänster helljus-strålkastare.
F2940Vindrutetorkare.
12 V-batteri
Metod för start av motorn med hjälp av ett annat batteri eller laddning av ett urladdat batteri.
Bly/syrastartbatterier
ECO
Batterier innehåller skadliga ämnen som
svavelsyra och bly. När de har tjänat ut ska de tas om hand enligt gällande bestämmelser och får under inga omständigheter kastas i hushållssoporna.Lämna in uttjänta små och stora batterier på ett särskilt insamlingsställe.
WARNI NG
Skydda ögon och ansikte innan du hanterar batteriet. Alla arbeten på batteriet ska utföras på en plats med god ventilation på långt avstånd från öppen eld eller gnistkällor för att undvika all risk för explosion eller brand.Tvätta händerna när du är klar med dessa åtgärder.
WARNI NG
Versioner utrustade med Stop & Start har ett 12 V bly/syrabatteri med särskild teknik och specifika egenskaper.Det får bara bytas av en auktoriserad TOYOTA-återförsäljare eller en kvalificerad verkstad med motsvarande kvalifikationer och utrustning.

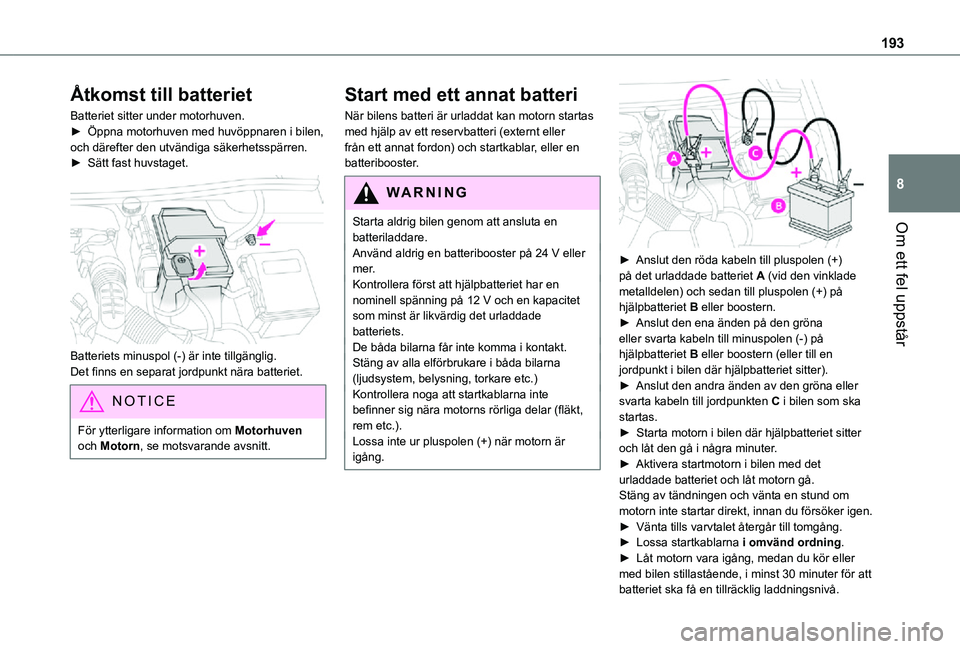

Page 193 of 272

193
Om ett fel uppstår
8
Ã…tkomst till batteriet
Batteriet sitter under motorhuven.► Öppna motorhuven med huvöppnaren i bilen, och därefter den utvändiga säkerhetsspärren.► Sätt fast huvstaget.
Batteriets minuspol (-) är inte tillgänglig.Det finns en separat jordpunkt nära batteriet.
NOTIC E
För ytterligare information om Motorhuven och Motorn, se motsvarande avsnitt.
Start med ett annat batteri
När bilens batteri är urladdat kan motorn startas med hjälp av ett reservbatteri (externt eller från ett annat fordon) och startkablar, eller en batteribooster.
WARNI NG
Starta aldrig bilen genom att ansluta en batteriladdare.
Använd aldrig en batteribooster på 24 V eller mer.Kontrollera först att hjälpbatteriet har en nominell spänning på 12 V och en kapacitet som minst är likvärdig det urladdade batteriets.De båda bilarna får inte komma i kontakt.Stäng av alla elförbrukare i båda bilarna (ljudsystem, belysning, torkare etc.)Kontrollera noga att startkablarna inte befinner sig nära motorns rörliga delar (fläkt, rem etc.).Lossa inte ur pluspolen (+) när motorn är igång.
► Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A (vid den vinklade metalldelen) och sedan till pluspolen (+) på hjälpbatteriet B eller boostern.► Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B eller boostern (eller till en jordpunkt i bilen där hjälpbatteriet sitter).► Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C i bilen som ska startas.► Starta motorn i bilen där hjälpbatteriet sitter och låt den gå i några minuter.► Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.Stäng av tändningen och vänta en stund om motorn inte startar direkt, innan du försöker igen.► Vänta tills varvtalet återgår till tomgång.► Lossa startkablarna i omvänd ordning.► Låt motorn vara igång, medan du kör eller med bilen stillastående, i minst 30 minuter för att batteriet ska få en tillräcklig laddningsnivå.

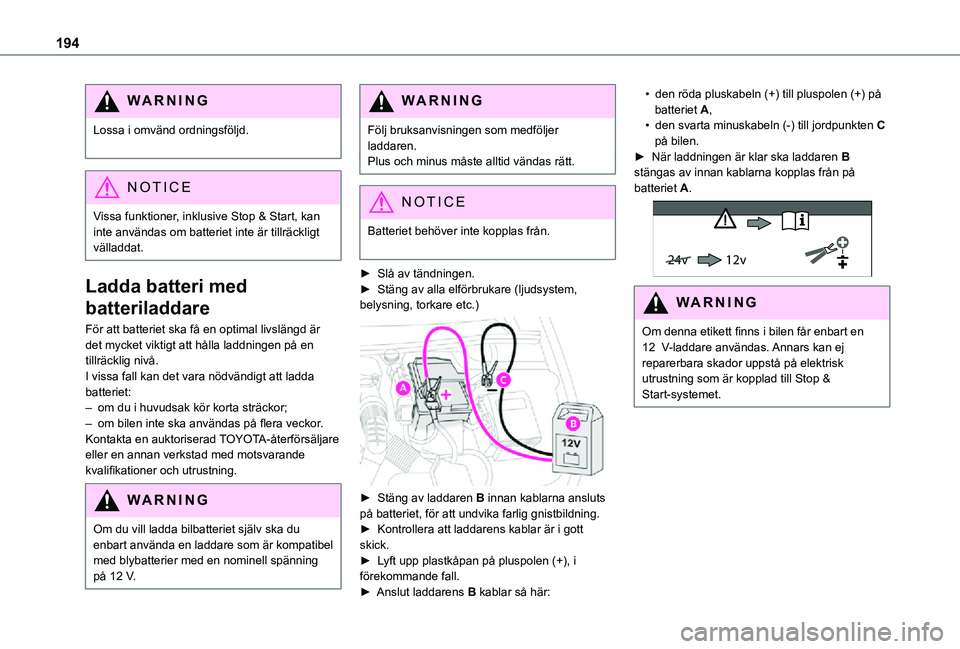

Page 194 of 272

194
WARNI NG
Lossa i omvänd ordningsföljd.
NOTIC E
Vissa funktioner, inklusive Stop & Start, kan inte användas om batteriet inte är tillräckligt välladdat.
Ladda batteri med
batteriladdare
För att batteriet ska få en optimal livslängd är det mycket viktigt att hålla laddningen på en tillräcklig nivå.I vissa fall kan det vara nödvändigt att ladda batteriet:– om du i huvudsak kör korta sträckor;– om bilen inte ska användas på flera veckor.Kontakta en auktoriserad TOYOTA-återförsäljare
eller en annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
Om du vill ladda bilbatteriet själv ska du enbart använda en laddare som är kompatibel med blybatterier med en nominell spänning på 12 V.
WARNI NG
Följ bruksanvisningen som medföljer laddaren.Plus och minus måste alltid vändas rätt.
NOTIC E
Batteriet behöver inte kopplas från.
► Slå av tändningen.► Stäng av alla elförbrukare (ljudsystem, belysning, torkare etc.)
► Stäng av laddaren B innan kablarna ansluts på batteriet, för att undvika farlig gnistbildning.► Kontrollera att laddarens kablar är i gott
skick.► Lyft upp plastkåpan på pluspolen (+), i förekommande fall.► Anslut laddarens B kablar så här:
• den röda pluskabeln (+) till pluspolen (+) på batteriet A,• den svarta minuskabeln (-) till jordpunkten C på bilen.► När laddningen är klar ska laddaren B stängas av innan kablarna kopplas från på batteriet A.
24v 12v
WARNI NG
Om denna etikett finns i bilen får enbart en 12 V-laddare användas. Annars kan ej reparerbara skador uppstå på elektrisk utrustning som är kopplad till Stop & Start-systemet.

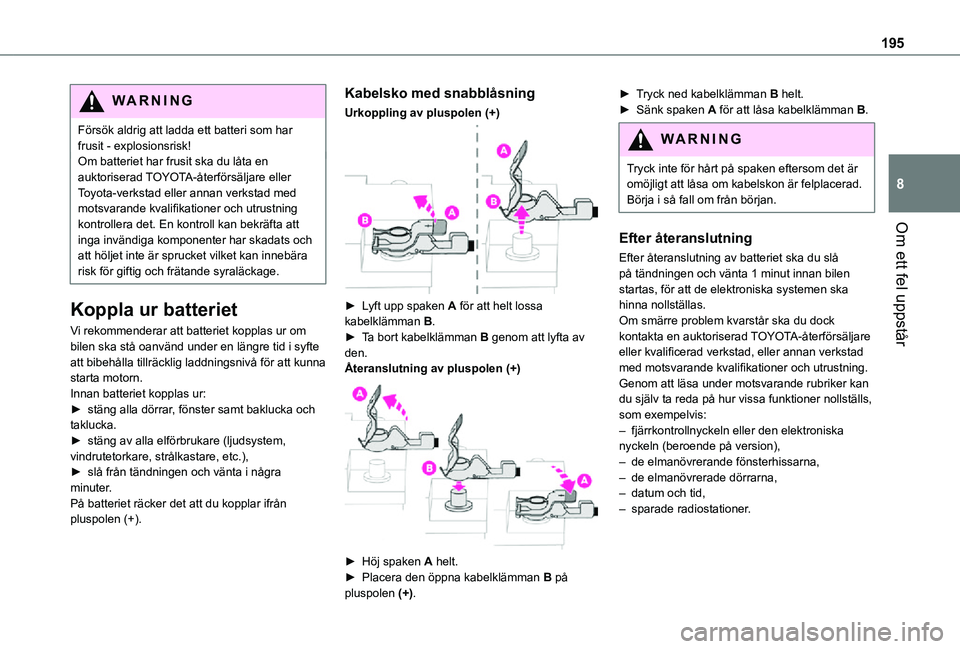

Page 195 of 272

195
Om ett fel uppstår
8
WARNI NG
Försök aldrig att ladda ett batteri som har frusit - explosionsrisk!Om batteriet har frusit ska du låta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det. En kontroll kan bekräfta att inga invändiga komponenter har skadats och att höljet inte är sprucket vilket kan innebära risk för giftig och frätande syraläckage.
Koppla ur batteriet
Vi rekommenderar att batteriet kopplas ur om bilen ska stå oanvänd under en längre tid i syfte att bibehålla tillräcklig laddningsnivå för att kunna starta motorn.Innan batteriet kopplas ur:► stäng alla dörrar, fönster samt baklucka och taklucka.► stäng av alla elförbrukare (ljudsystem,
vindrutetorkare, strålkastare, etc.),► slå från tändningen och vänta i några minuter.På batteriet räcker det att du kopplar ifrån pluspolen (+).
Kabelsko med snabblåsning
Urkoppling av pluspolen (+)
► Lyft upp spaken A för att helt lossa kabelklämman B.► Ta bort kabelklämman B genom att lyfta av den.Återanslutning av pluspolen (+)
► Höj spaken A helt.► Placera den öppna kabelklämman B på pluspolen (+).
► Tryck ned kabelklämman B helt.► Sänk spaken A för att låsa kabelklämman B.
WARNI NG
Tryck inte för hårt på spaken eftersom det är omöjligt att låsa om kabelskon är felplacerad. Börja i så fall om från början.
Efter återanslutning
Efter återanslutning av batteriet ska du slå på tändningen och vänta 1 minut innan bilen startas, för att de elektroniska systemen ska hinna nollställas.Om smärre problem kvarstår ska du dock kontakta en auktoriserad TOYOTA-återförsäljare eller kvalificerad verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Genom att läsa under motsvarande rubriker kan du själv ta reda på hur vissa funktioner nollställs, som exempelvis:– fjärrkontrollnyckeln eller den elektroniska nyckeln (beroende på version),– de elmanövrerande fönsterhissarna,– de elmanövrerade dörrarna,– datum och tid,– sparade radiostationer.

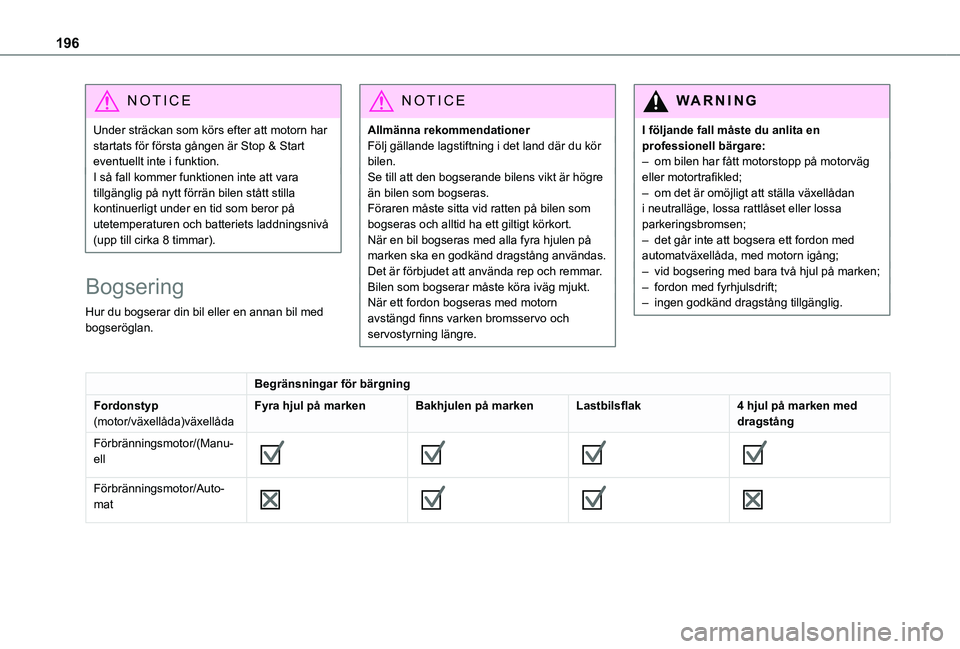

Page 196 of 272

196
NOTIC E
Under sträckan som körs efter att motorn har startats för första gången är Stop & Start eventuellt inte i funktion.I så fall kommer funktionen inte att vara tillgänglig på nytt förrän bilen stått stilla kontinuerligt under en tid som beror på utetemperaturen och batteriets laddningsnivå (upp till cirka 8 timmar).
Bogsering
Hur du bogserar din bil eller en annan bil med bogseröglan.
NOTIC E
Allmänna rekommendationerFölj gällande lagstiftning i det land där du kör bilen.Se till att den bogserande bilens vikt är högre än bilen som bogseras.Föraren måste sitta vid ratten på bilen som bogseras och alltid ha ett giltigt körkort.När en bil bogseras med alla fyra hjulen på marken ska en godkänd dragstång användas. Det är förbjudet att använda rep och remmar.Bilen som bogserar måste köra iväg mjukt.När ett fordon bogseras med motorn avstängd finns varken bromsservo och servostyrning längre.
WARNI NG
I följande fall måste du anlita en professionell bärgare:– om bilen har fått motorstopp på motorväg eller motortrafikled;– om det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossa parkeringsbromsen;– det går inte att bogsera ett fordon med automatväxellåda, med motorn igång;– vid bogsering med bara två hjul på marken;– fordon med fyrhjulsdrift;– ingen godkänd dragstång tillgänglig.
Begränsningar för bärgning
Fordonstyp(motor/växellåda)växellådaFyra hjul på markenBakhjulen på markenLastbilsflak4 hjul på marken med dragstång
Förbränningsmotor/(Manu-
ell
Förbränningsmotor/Auto-mat

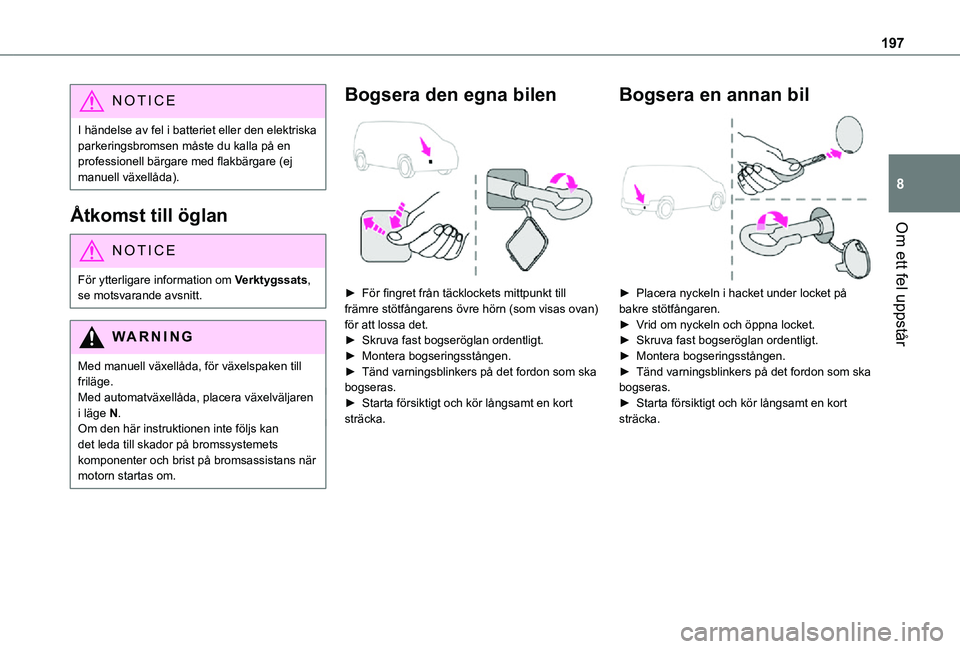

Page 197 of 272

197
Om ett fel uppstår
8
NOTIC E
I händelse av fel i batteriet eller den elektriska parkeringsbromsen måste du kalla på en professionell bärgare med flakbärgare (ej manuell växellåda).
Åtkomst till öglan
NOTIC E
För ytterligare information om Verktygssats, se motsvarande avsnitt.
WARNI NG
Med manuell växellåda, för växelspaken till friläge.Med automatväxellåda, placera växelväljaren i läge N.Om den här instruktionen inte följs kan det leda till skador på bromssystemets komponenter och brist på bromsassistans när motorn startas om.
Bogsera den egna bilen
► För fingret från täcklockets mittpunkt till främre stötfångarens övre hörn (som visas ovan) för att lossa det.► Skruva fast bogseröglan ordentligt.► Montera bogseringsstången.► Tänd varningsblinkers på det fordon som ska bogseras.► Starta försiktigt och kör långsamt en kort sträcka.
Bogsera en annan bil
► Placera nyckeln i hacket under locket på bakre stötfångaren.► Vrid om nyckeln och öppna locket.► Skruva fast bogseröglan ordentligt.► Montera bogseringsstången.► Tänd varningsblinkers på det fordon som ska bogseras.► Starta försiktigt och kör långsamt en kort sträcka.

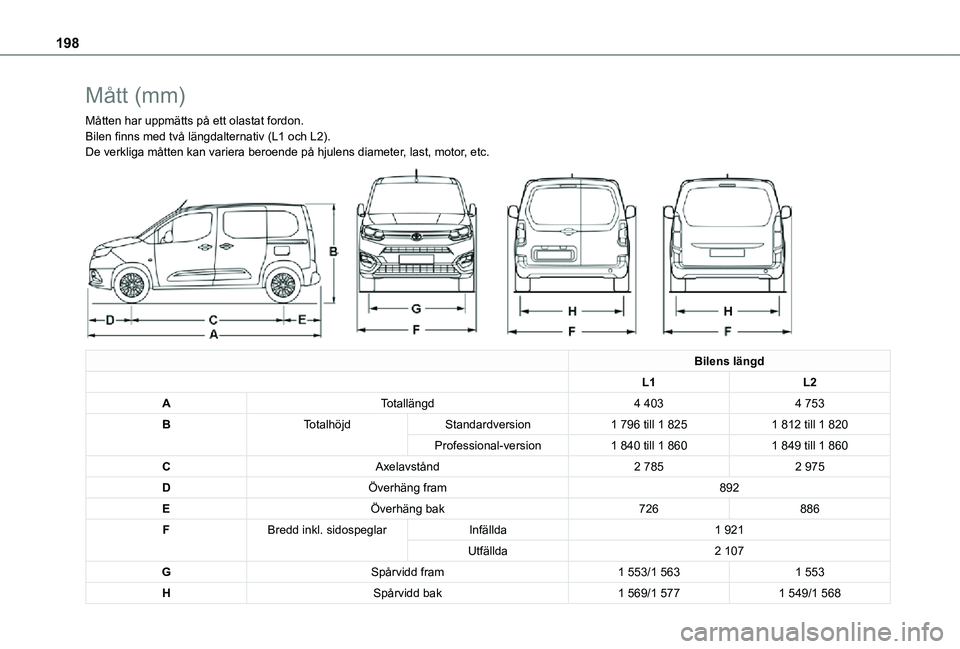

Page 198 of 272

198
MÃ¥tt (mm)
Måtten har uppmätts på ett olastat fordon.Bilen finns med två längdalternativ (L1 och L2).De verkliga måtten kan variera beroende på hjulens diameter, last, motor, etc.
Bilens längd
L1L2
ATotallängd4 4034 753
BTotalhöjdStandardversion1 796 till 1 8251 812 till 1 820
Professional-version1 840 till 1 8601 849 till 1 860
CAxelavstånd2 7852 975
DÖverhäng fram892
EÖverhäng bak726886
FBredd inkl. sidospeglarInfällda1 921
Utfällda2 107
GSpårvidd fram1 553/1 5631 553
HSpårvidd bak1 569/1 5771 549/1 568

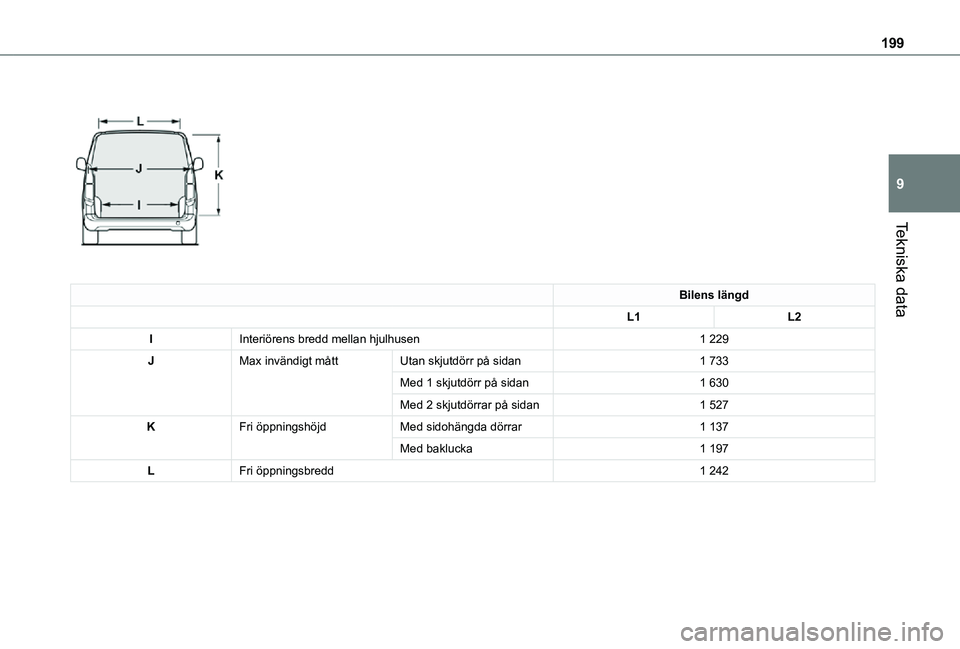

Page 199 of 272

199
Tekniska data
9
Bilens längd
L1L2
IInteriörens bredd mellan hjulhusen1 229
JMax invändigt måttUtan skjutdörr på sidan1 733
Med 1 skjutdörr på sidan1 630
Med 2 skjutdörrar på sidan1 527
KFri öppningshöjdMed sidohängda dörrar1 137
Med baklucka1 197
LFri öppningsbredd1 242

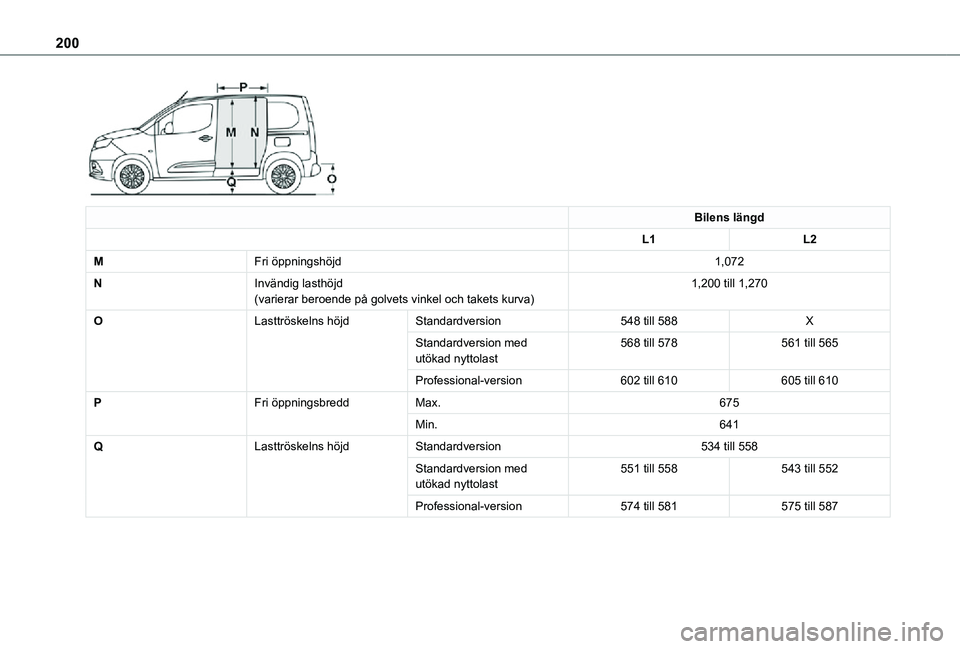

Page 200 of 272

200
Bilens längd
L1L2
MFri öppningshöjd1,072
NInvändig lasthöjd(varierar beroende på golvets vinkel och takets kurva)1,200 till 1,270
OLasttröskelns höjdStandardversion548 till 588X
Standardversion med utökad nyttolast568 till 578561 till 565
Professional-version602 till 610605 till 610
PFri öppningsbreddMax.675
Min.641
QLasttröskelns höjdStandardversion534 till 558
Standardversion med utökad nyttolast551 till 558543 till 552
Professional-version574 till 581575 till 587
