161
Praktisk information
7

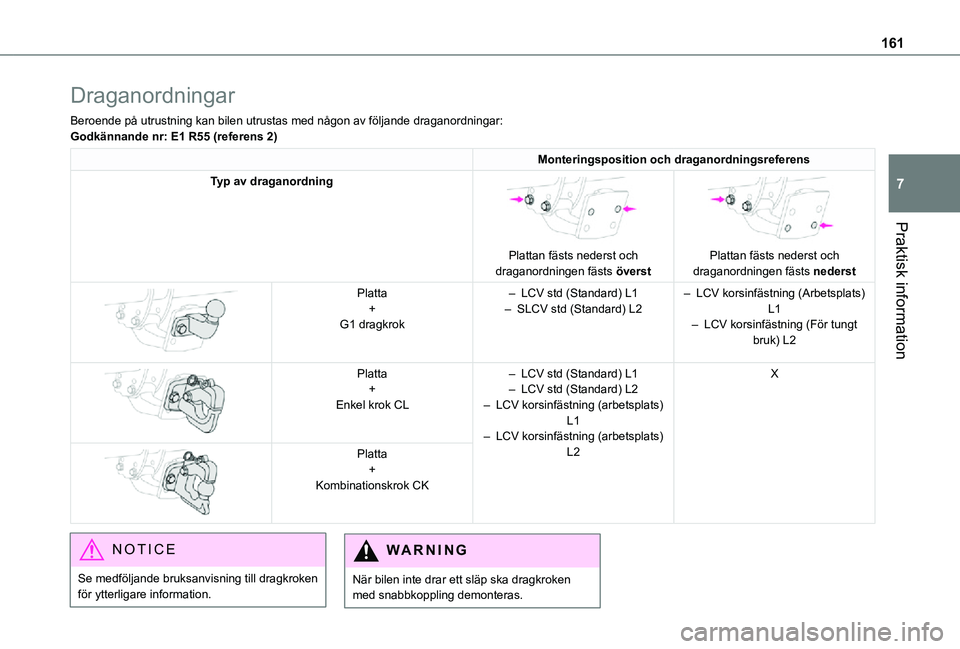

Draganordningar
Beroende på utrustning kan bilen utrustas med någon av följande\
draganordningar:Godkännande nr: E1 R55 (referens 2)
Monteringsposition och draganordningsreferens
Typ av draganordning

Plattan fästs nederst och draganordningen fästs överst


Plattan fästs nederst och draganordningen fästs nederst

Platta+G1 dragkrok
– LCV std (Standard) L1– SLCV std (Standard) L2– LCV korsinfästning (Arbetsplats) L1– LCV korsinfästning (För tungt bruk) L2


Platta+Enkel krok CL
– LCV std (Standard) L1– LCV std (Standard) L2– LCV korsinfästning (arbetsplats) L1– LCV korsinfästning (arbetsplats) L2
X


Platta+Kombinationskrok CK
NOTIC E
Se medföljande bruksanvisning till dragkroken för ytterligare information.
WARNI NG
När bilen inte drar ett släp ska dragkroken med snabbkoppling demonteras.

162

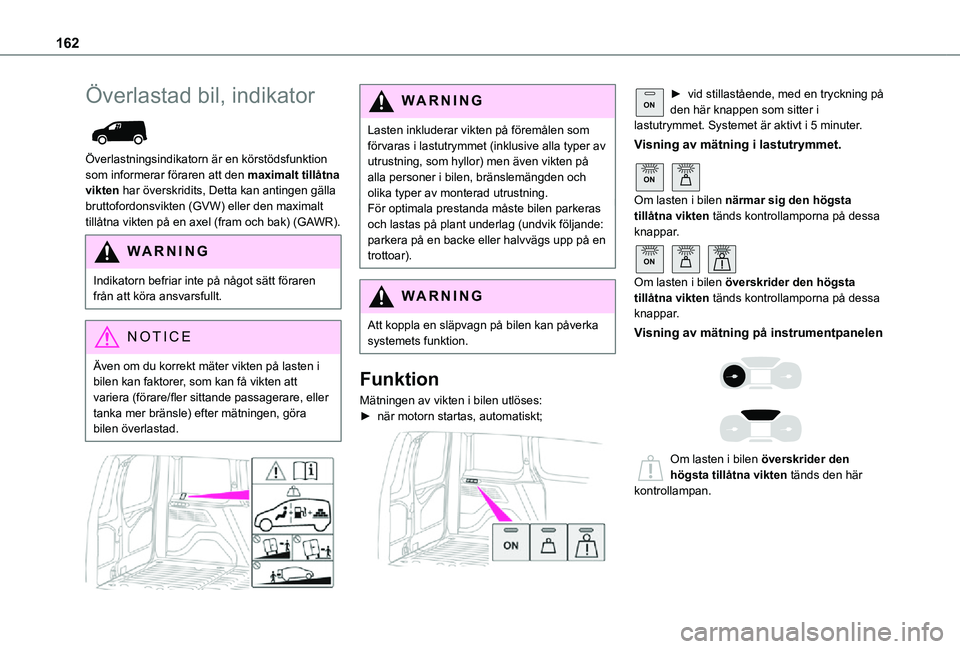

Överlastad bil, indikator

Överlastningsindikatorn är en körstödsfunktion som informerar föraren att den maximalt tillåtna vikten har överskridits, Detta kan antingen gälla bruttofordonsvikten (GVW) eller den maximalt tillåtna vikten på en axel (fram och bak) (GAWR).
WARNI NG
Indikatorn befriar inte på något sätt föraren från att köra ansvarsfullt.
NOTIC E
Även om du korrekt mäter vikten på lasten i bilen kan faktorer, som kan få vikten att variera (förare/fler sittande passagerare, eller tanka mer bränsle) efter mätningen, göra bilen överlastad.


WARNI NG
Lasten inkluderar vikten på föremålen som förvaras i lastutrymmet (inklusive alla typer av utrustning, som hyllor) men även vikten på alla personer i bilen, bränslemängden och olika typer av monterad utrustning.För optimala prestanda måste bilen parkeras och lastas på plant underlag (undvik följande: parkera på en backe eller halvvägs upp på en trottoar).
WARNI NG
Att koppla en släpvagn på bilen kan påverka systemets funktion.
Funktion
Mätningen av vikten i bilen utlöses:► när motorn startas, automatiskt;

ON► vid stillastående, med en tryckning på den här knappen som sitter i lastutrymmet. Systemet är aktivt i 5 minuter.
Visning av mätning i lastutrymmet.
ON
Om lasten i bilen närmar sig den högsta tillåtna vikten tänds kontrollamporna på dessa knappar.
ON
Om lasten i bilen överskrider den högsta tillåtna vikten tänds kontrollamporna på dessa knappar.
Visning av mätning på instrumentpanelen


Om lasten i bilen överskrider den högsta tillåtna vikten tänds den här kontrollampan.

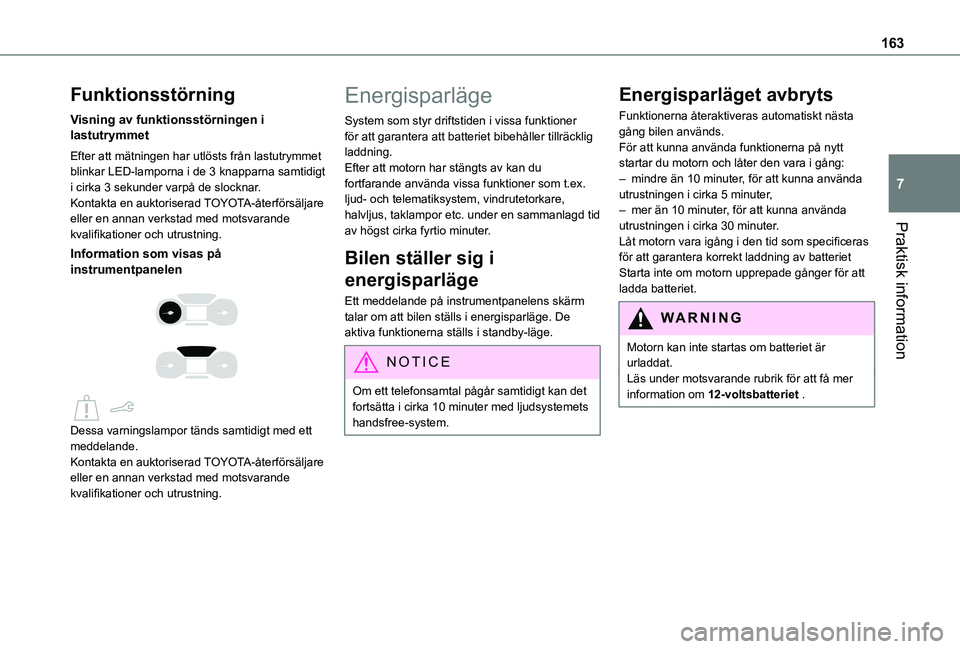

163
Praktisk information
7
Funktionsstörning
Visning av funktionsstörningen i lastutrymmet
Efter att mätningen har utlösts från lastutrymmet blinkar LED-lamporna i de 3 knapparna samtidigt i cirka 3 sekunder varpå de slocknar.Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.
Information som visas på instrumentpanelen


Dessa varningslampor tänds samtidigt med ett meddelande.Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.
Energisparläge
System som styr driftstiden i vissa funktioner för att garantera att batteriet bibehåller tillräcklig laddning. Efter att motorn har stängts av kan du fortfarande använda vissa funktioner som t.ex. ljud- och telematiksystem, vindrutetorkare, halvljus, taklampor etc. under en sammanlagd tid av högst cirka fyrtio minuter.
Bilen ställer sig i
energisparläge
Ett meddelande på instrumentpanelens skärm talar om att bilen ställs i energisparläge. De aktiva funktionerna ställs i standby-läge.
NOTIC E
Om ett telefonsamtal pågår samtidigt kan det fortsätta i cirka 10 minuter med ljudsystemets handsfree-system.
Energisparläget avbryts
Funktionerna återaktiveras automatiskt nästa gång bilen används.För att kunna använda funktionerna på nytt startar du motorn och låter den vara i gång:– mindre än 10 minuter, för att kunna använda utrustningen i cirka 5 minuter, – mer än 10 minuter, för att kunna använda utrustningen i cirka 30 minuter.Låt motorn vara igång i den tid som specificeras för att garantera korrekt laddning av batterietStarta inte om motorn upprepade gånger för att ladda batteriet.
WARNI NG
Motorn kan inte startas om batteriet är urladdat.Läs under motsvarande rubrik för att få mer information om 12-voltsbatteriet .

164

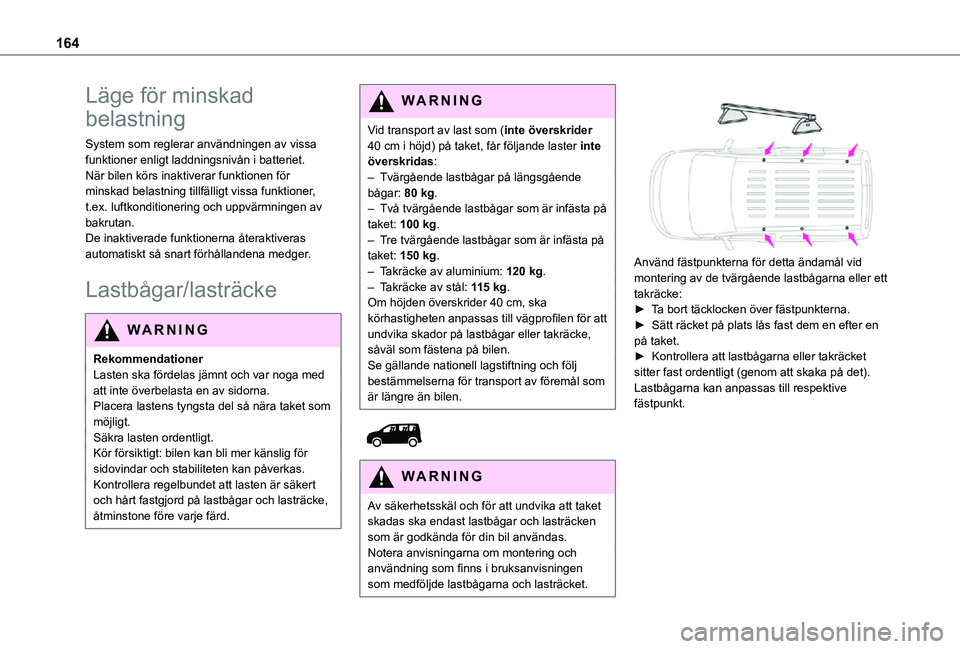

Läge för minskad
belastning
System som reglerar användningen av vissa funktioner enligt laddningsnivån i batteriet.När bilen körs inaktiverar funktionen för minskad belastning tillfälligt vissa funktioner, t.ex. luftkonditionering och uppvärmningen av bakrutan.De inaktiverade funktionerna återaktiveras automatiskt så snart förhållandena medger.
Lastbågar/lasträcke
WARNI NG
RekommendationerLasten ska fördelas jämnt och var noga med att inte överbelasta en av sidorna.Placera lastens tyngsta del så nära taket som möjligt.Säkra lasten ordentligt.
Kör försiktigt: bilen kan bli mer känslig för sidovindar och stabiliteten kan påverkas.Kontrollera regelbundet att lasten är säkert och hårt fastgjord på lastbågar och lasträcke, åtminstone före varje färd.
WARNI NG
Vid transport av last som (inte överskrider 40 cm i höjd) på taket, får följande laster inte överskridas:– Tvärgående lastbågar på längsgående bågar: 80 kg.– Två tvärgående lastbågar som är infästa på taket: 100 kg.– Tre tvärgående lastbågar som är infästa på taket: 150 kg.– Takräcke av aluminium: 120 kg.– Takräcke av stål: 115 kg.Om höjden överskrider 40 cm, ska körhastigheten anpassas till vägprofilen för att undvika skador på lastbågar eller takräcke, såväl som fästena på bilen.Se gällande nationell lagstiftning och följ bestämmelserna för transport av föremål som är längre än bilen.


WARNI NG
Av säkerhetsskäl och för att undvika att taket skadas ska endast lastbågar och lasträcken som är godkända för din bil användas.Notera anvisningarna om montering och användning som finns i bruksanvisningen som medföljde lastbågarna och lasträcket.


Använd fästpunkterna för detta ändamål vid montering av de tvärgående lastbågarna eller ett takräcke:► Ta bort täcklocken över fästpunkterna.► Sätt räcket på plats lås fast dem en efter en på taket.► Kontrollera att lastbågarna eller takräcket sitter fast ordentligt (genom att skaka på det).Lastbågarna kan anpassas till respektive fästpunkt.

165
Praktisk information
7

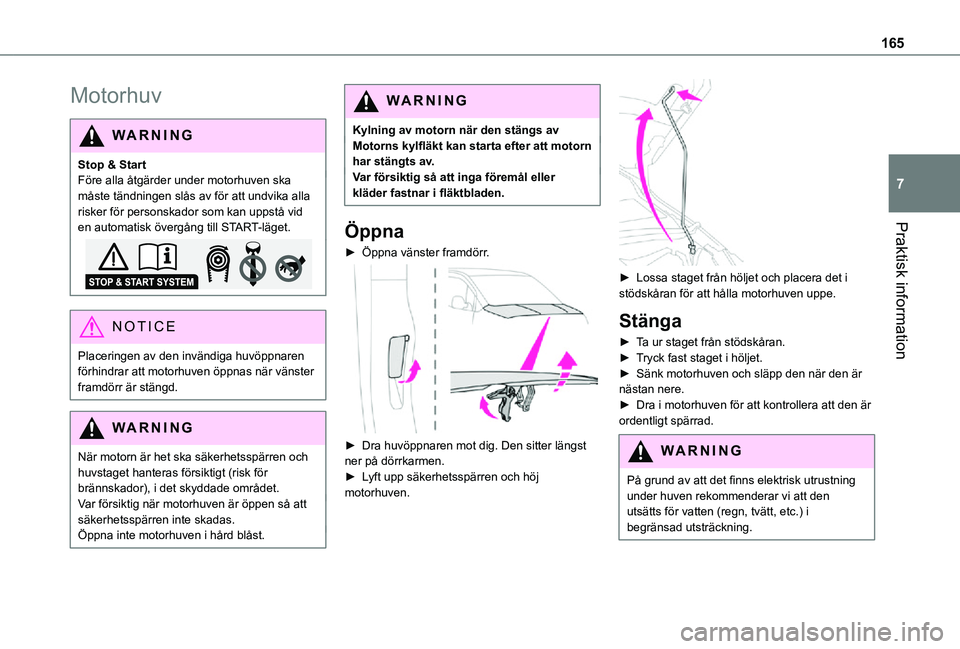

Motorhuv
WARNI NG
Stop & StartFöre alla åtgärder under motorhuven ska måste tändningen slås av för att undvika alla risker för personskador som kan uppstå vid en automatisk övergång till START-läget.
NOTIC E
Placeringen av den invändiga huvöppnaren förhindrar att motorhuven öppnas när vänster framdörr är stängd.
WARNI NG
När motorn är het ska säkerhetsspärren och huvstaget hanteras försiktigt (risk för brännskador), i det skyddade området.Var försiktig när motorhuven är öppen så att säkerhetsspärren inte skadas.Öppna inte motorhuven i hård blåst.
WARNI NG
Kylning av motorn när den stängs avMotorns kylfläkt kan starta efter att motorn har stängts av.Var försiktig så att inga föremål eller kläder fastnar i fläktbladen.
Öppna
► Öppna vänster framdörr.

► Dra huvöppnaren mot dig. Den sitter längst ner på dörrkarmen.► Lyft upp säkerhetsspärren och höj motorhuven.

► Lossa staget från höljet och placera det i stödskåran för att hålla motorhuven uppe.
Stänga
► Ta ur staget från stödskåran.► Tryck fast staget i höljet.► Sänk motorhuven och släpp den när den är nästan nere.► Dra i motorhuven för att kontrollera att den är ordentligt spärrad.
WARNI NG
På grund av att det finns elektrisk utrustning under huven rekommenderar vi att den utsätts för vatten (regn, tvätt, etc.) i begränsad utsträckning.

166

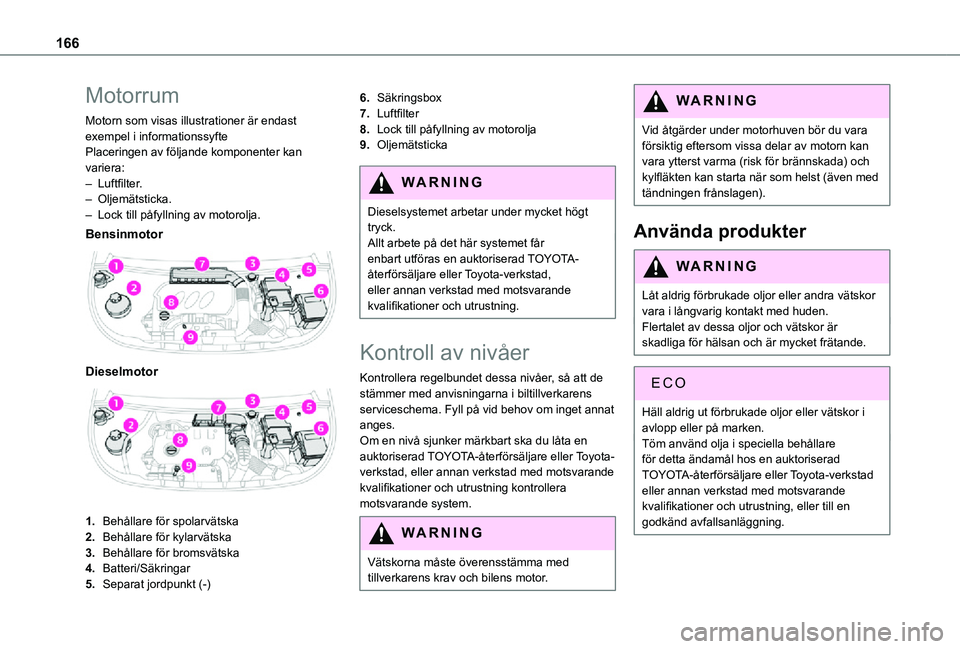

Motorrum
Motorn som visas illustrationer är endast exempel i informationssyftePlaceringen av följande komponenter kan variera:– Luftfilter.– Oljemätsticka.– Lock till påfyllning av motorolja.
Bensinmotor

Dieselmotor

1.Behållare för spolarvätska
2.Behållare för kylarvätska
3.Behållare för bromsvätska
4.Batteri/Säkringar
5.Separat jordpunkt (-)
6.Säkringsbox
7.Luftfilter
8.Lock till påfyllning av motorolja
9.Oljemätsticka
WARNI NG
Dieselsystemet arbetar under mycket högt tryck.Allt arbete på det här systemet får enbart utföras en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Kontroll av nivåer
Kontrollera regelbundet dessa nivåer, så att de stämmer med anvisningarna i biltillverkarens serviceschema. Fyll på vid behov om inget annat anges.Om en nivå sjunker märkbart ska du låta en
auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera motsvarande system.
WARNI NG
Vätskorna måste överensstämma med tillverkarens krav och bilens motor.
WARNI NG
Vid åtgärder under motorhuven bör du vara försiktig eftersom vissa delar av motorn kan vara ytterst varma (risk för brännskada) och kylfläkten kan starta när som helst (även med tändningen frånslagen).
Använda produkter
WARNI NG
Låt aldrig förbrukade oljor eller andra vätskor vara i långvarig kontakt med huden.Flertalet av dessa oljor och vätskor är skadliga för hälsan och är mycket frätande.
ECO
Häll aldrig ut förbrukade oljor eller vätskor i avlopp eller på marken.Töm använd olja i speciella behållare för detta ändamål hos en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning, eller till en godkänd avfallsanläggning.

167
Praktisk information
7

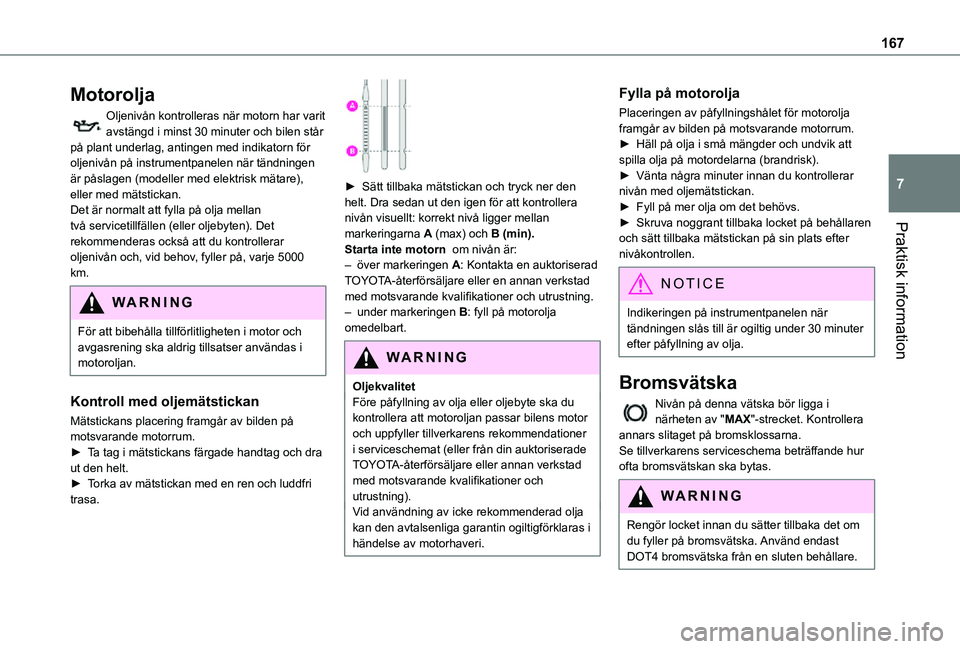

Motorolja
Oljenivån kontrolleras när motorn har varit avstängd i minst 30 minuter och bilen står på plant underlag, antingen med indikatorn för oljenivån på instrumentpanelen när tändningen är påslagen (modeller med elektrisk mätare), eller med mätstickan.Det är normalt att fylla på olja mellan två servicetillfällen (eller oljebyten). Det rekommenderas också att du kontrollerar oljenivån och, vid behov, fyller på, varje 5000 km.
WARNI NG
För att bibehålla tillförlitligheten i motor och avgasrening ska aldrig tillsatser användas i motoroljan.
Kontroll med oljemätstickan
Mätstickans placering framgår av bilden på motsvarande motorrum.► Ta tag i mätstickans färgade handtag och dra ut den helt.► Torka av mätstickan med en ren och luddfri trasa.

► Sätt tillbaka mätstickan och tryck ner den helt. Dra sedan ut den igen för att kontrollera nivån visuellt: korrekt nivå ligger mellan markeringarna A (max) och B (min).
Starta inte motorn om nivån är:– över markeringen A: Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.– under markeringen B: fyll på motorolja omedelbart.
WARNI NG
OljekvalitetFöre påfyllning av olja eller oljebyte ska du kontrollera att motoroljan passar bilens motor och uppfyller tillverkarens rekommendationer i serviceschemat (eller från din auktoriserade TOYOTA-återförsäljare eller annan verkstad med motsvarande kvalifikationer och utrustning).Vid användning av icke rekommenderad olja kan den avtalsenliga garantin ogiltigförklaras i händelse av motorhaveri.
Fylla på motorolja
Placeringen av påfyllningshålet för motorolja framgår av bilden på motsvarande motorrum.► Häll på olja i små mängder och undvik att spilla olja på motordelarna (brandrisk).► Vänta några minuter innan du kontrollerar nivån med oljemätstickan.► Fyll på mer olja om det behövs.► Skruva noggrant tillbaka locket på behållaren och sätt tillbaka mätstickan på sin plats efter nivåkontrollen.
NOTIC E
Indikeringen på instrumentpanelen när tändningen slås till är ogiltig under 30 minuter efter påfyllning av olja.
Bromsvätska
Nivån på denna vätska bör ligga i närheten av "MAX"-strecket. Kontrollera annars slitaget på bromsklossarna.Se tillverkarens serviceschema beträffande hur ofta bromsvätskan ska bytas.
WARNI NG
Rengör locket innan du sätter tillbaka det om du fyller på bromsvätska. Använd endast
DOT4 bromsvätska från en sluten behållare.

168

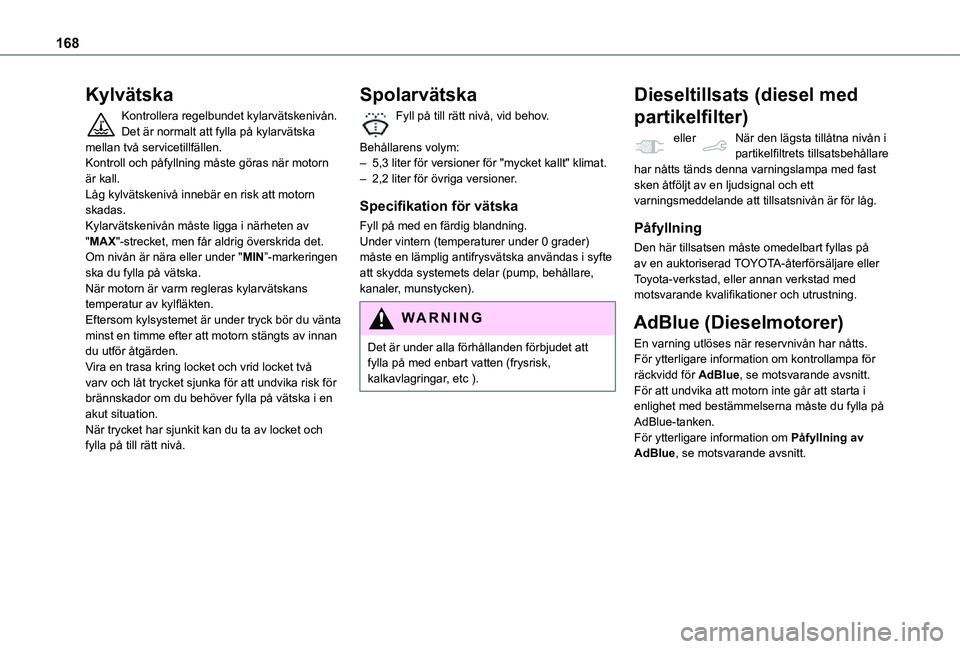

Kylvätska
Kontrollera regelbundet kylarvätskenivån.Det är normalt att fylla på kylarvätska mellan två servicetillfällen.Kontroll och påfyllning måste göras när motorn är kall.Låg kylvätskenivå innebär en risk att motorn skadas.Kylarvätskenivån måste ligga i närheten av "MAX"-strecket, men får aldrig överskrida det.Om nivån är nära eller under "MIN”-markeringen ska du fylla på vätska.När motorn är varm regleras kylarvätskans temperatur av kylfläkten.Eftersom kylsystemet är under tryck bör du vänta minst en timme efter att motorn stängts av innan du utför åtgärden.Vira en trasa kring locket och vrid locket två varv och låt trycket sjunka för att undvika risk för brännskador om du behöver fylla på vätska i en akut situation.När trycket har sjunkit kan du ta av locket och
fylla på till rätt nivå.
Spolarvätska
Fyll på till rätt nivå, vid behov.
Behållarens volym:– 5,3 liter för versioner för "mycket kallt" klimat.– 2,2 liter för övriga versioner.
Specifikation för vätska
Fyll på med en färdig blandning.Under vintern (temperaturer under 0 grader) måste en lämplig antifrysvätska användas i syfte att skydda systemets delar (pump, behållare, kanaler, munstycken).
WARNI NG
Det är under alla förhållanden förbjudet att fylla på med enbart vatten (frysrisk, kalkavlagringar, etc ).
Dieseltillsats (diesel med
partikelfilter)
eller När den lägsta tillåtna nivån i partikelfiltrets tillsatsbehållare har nåtts tänds denna varningslampa med fast sken åtföljt av en ljudsignal och ett varningsmeddelande att tillsatsnivån är för låg.
Påfyllning
Den här tillsatsen måste omedelbart fyllas på av en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
AdBlue (Dieselmotorer)
En varning utlöses när reservnivån har nåtts.För ytterligare information om kontrollampa för räckvidd för AdBlue, se motsvarande avsnitt.För att undvika att motorn inte går att starta i enlighet med bestämmelserna måste du fylla på AdBlue-tanken.För ytterligare information om Påfyllning av
AdBlue, se motsvarande avsnitt.

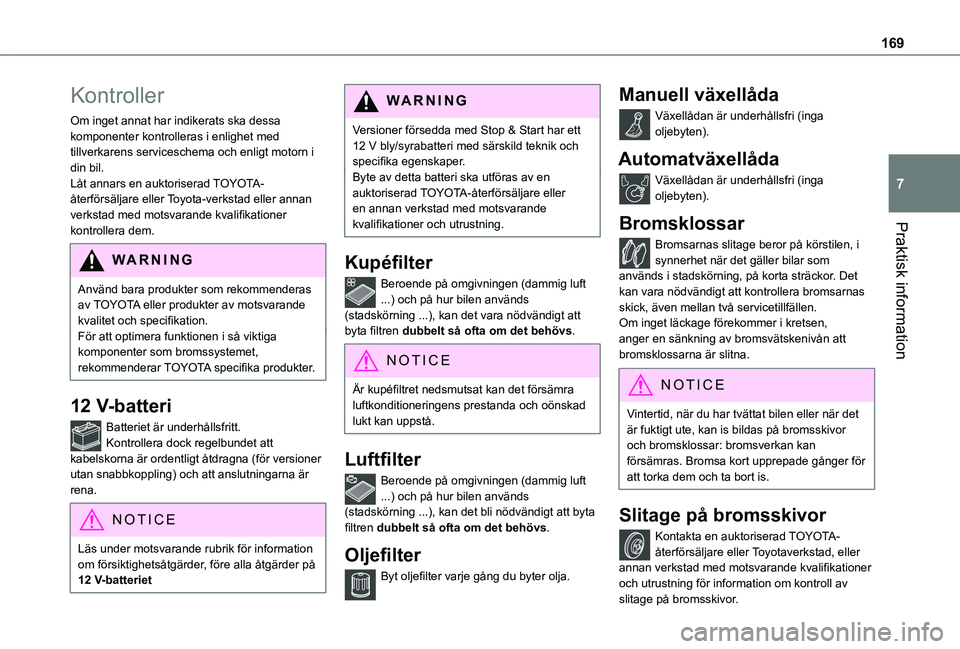

169
Praktisk information
7
Kontroller
Om inget annat har indikerats ska dessa komponenter kontrolleras i enlighet med tillverkarens serviceschema och enligt motorn i din bil.Låt annars en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera dem.
WARNI NG
Använd bara produkter som rekommenderas av TOYOTA eller produkter av motsvarande kvalitet och specifikation.För att optimera funktionen i så viktiga komponenter som bromssystemet, rekommenderar TOYOTA specifika produkter.
12 V-batteri
Batteriet är underhållsfritt.Kontrollera dock regelbundet att kabelskorna är ordentligt åtdragna (för versioner utan snabbkoppling) och att anslutningarna är rena.
NOTIC E
Läs under motsvarande rubrik för information om försiktighetsåtgärder, före alla åtgärder på 12 V-batteriet
WARNI NG
Versioner försedda med Stop & Start har ett 12 V bly/syrabatteri med särskild teknik och specifika egenskaper.Byte av detta batteri ska utföras av en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.
Kupéfilter
Beroende på omgivningen (dammig luft ...) och på hur bilen används (stadskörning ...), kan det vara nödvändigt att byta filtren dubbelt så ofta om det behövs.
NOTIC E
Är kupéfiltret nedsmutsat kan det försämra luftkonditioneringens prestanda och oönskad lukt kan uppstå.
Luftfilter
Beroende på omgivningen (dammig luft ...) och på hur bilen används (stadskörning ...), kan det bli nödvändigt att byta filtren dubbelt så ofta om det behövs.
Oljefilter
Byt oljefilter varje gång du byter olja.
Manuell växellåda
Växellådan är underhållsfri (inga oljebyten).
Automatväxellåda
Växellådan är underhållsfri (inga oljebyten).
Bromsklossar
Bromsarnas slitage beror på körstilen, i synnerhet när det gäller bilar som används i stadskörning, på korta sträckor. Det kan vara nödvändigt att kontrollera bromsarnas skick, även mellan två servicetillfällen.Om inget läckage förekommer i kretsen, anger en sänkning av bromsvätskenivån att bromsklossarna är slitna.
NOTIC E
Vintertid, när du har tvättat bilen eller när det är fuktigt ute, kan is bildas på bromsskivor
och bromsklossar: bromsverkan kan försämras. Bromsa kort upprepade gånger för att torka dem och ta bort is.
Slitage på bromsskivor
Kontakta en auktoriserad TOYOTA-återförsäljare eller Toyotaverkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för information om kontroll av
slitage på bromsskivor.

170

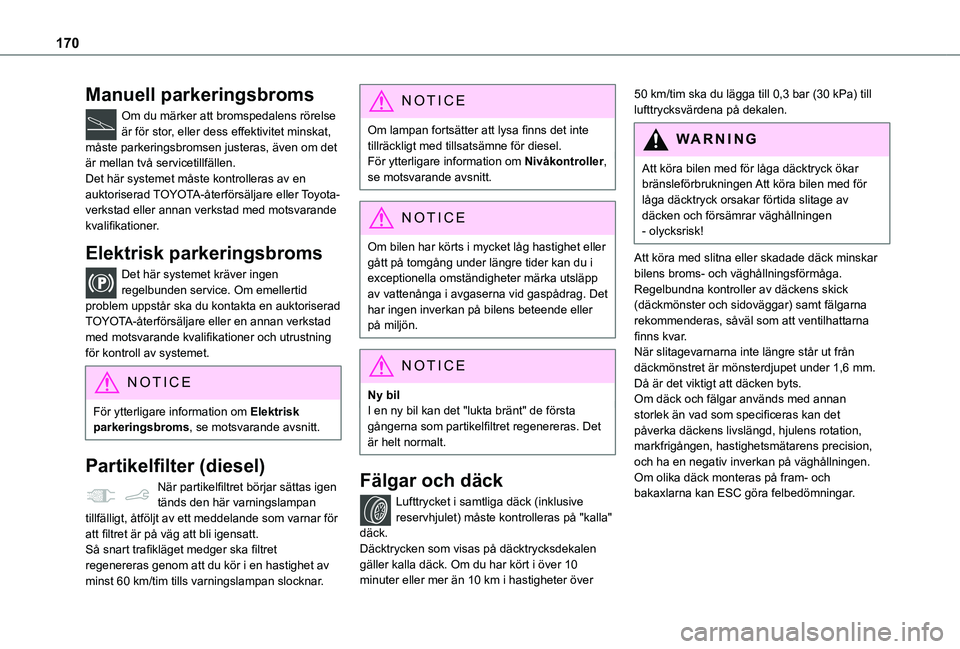

Manuell parkeringsbroms
Om du märker att bromspedalens rörelse är för stor, eller dess effektivitet minskat, måste parkeringsbromsen justeras, även om det är mellan två servicetillfällen.Det här systemet måste kontrolleras av en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer.
Elektrisk parkeringsbroms
Det här systemet kräver ingen regelbunden service. Om emellertid problem uppstår ska du kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning för kontroll av systemet.
NOTIC E
För ytterligare information om Elektrisk parkeringsbroms, se motsvarande avsnitt.
Partikelfilter (diesel)
När partikelfiltret börjar sättas igen tänds den här varningslampan tillfälligt, åtföljt av ett meddelande som varnar för att filtret är på väg att bli igensatt.Så snart trafikläget medger ska filtret regenereras genom att du kör i en hastighet av minst 60 km/tim tills varningslampan slocknar.
NOTIC E
Om lampan fortsätter att lysa finns det inte tillräckligt med tillsatsämne för diesel.För ytterligare information om Nivåkontroller, se motsvarande avsnitt.
NOTIC E
Om bilen har körts i mycket låg hastighet eller gått på tomgång under längre tider kan du i exceptionella omständigheter märka utsläpp av vattenånga i avgaserna vid gaspådrag. Det har ingen inverkan på bilens beteende eller på miljön.
NOTIC E
Ny bilI en ny bil kan det "lukta bränt" de första gångerna som partikelfiltret regenereras. Det är helt normalt.
Fälgar och däck
Lufttrycket i samtliga däck (inklusive reservhjulet) måste kontrolleras på "kalla" däck.
Däcktrycken som visas på däcktrycksdekalen gäller kalla däck. Om du har kört i över 10 minuter eller mer än 10 km i hastigheter över
50 km/tim ska du lägga till 0,3 bar (30 kPa) till lufttrycksvärdena på dekalen.
WARNI NG
Att köra bilen med för låga däcktryck ökar bränsleförbrukningen Att köra bilen med för låga däcktryck orsakar förtida slitage av däcken och försämrar väghållningen - olycksrisk!
Att köra med slitna eller skadade däck minskar bilens broms- och väghållningsförmåga. Regelbundna kontroller av däckens skick (däckmönster och sidoväggar) samt fälgarna rekommenderas, såväl som att ventilhattarna finns kvar.När slitagevarnarna inte längre står ut från däckmönstret är mönsterdjupet under 1,6 mm. Då är det viktigt att däcken byts.Om däck och fälgar används med annan storlek än vad som specificeras kan det påverka däckens livslängd, hjulens rotation, markfrigången, hastighetsmätarens precision, och ha en negativ inverkan på väghållningen.Om olika däck monteras på fram- och bakaxlarna kan ESC göra felbedömningar.
