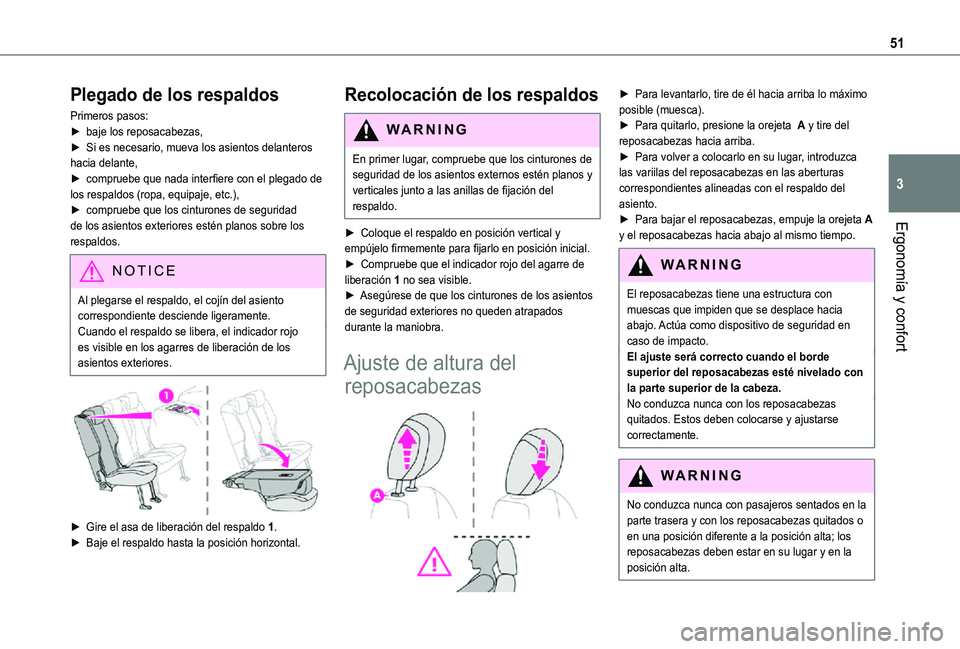

51
Ergonomía y confort
3
Plegado de los respaldos
Primeros pasos:► baje los reposacabezas,► Si es necesario, mueva los asientos delanteros hacia delante,► compruebe que nada interfiere con el plegado de los respaldos (ropa, equipaje, etc.),► compruebe que los cinturones de seguridad de los asientos exteriores estén planos sobre los respaldos.
NOTIC E
Al plegarse el respaldo, el cojín del asiento correspondiente desciende ligeramente.Cuando el respaldo se libera, el indicador rojo es visible en los agarres de liberación de los asientos exteriores.


► Gire el asa de liberación del respaldo 1.► Baje el respaldo hasta la posición horizontal.
Recolocación de los respaldos
WARNI NG
En primer lugar, compruebe que los cinturones de seguridad de los asientos externos estén planos y verticales junto a las anillas de fijación del respaldo.
► Coloque el respaldo en posición vertical y
empújelo firmemente para fijarlo en posición inicial.► Compruebe que el indicador rojo del agarre de liberación 1 no sea visible.► Asegúrese de que los cinturones de los asientos de seguridad exteriores no queden atrapados durante la maniobra.
Ajuste de altura del
reposacabezas

► Para levantarlo, tire de él hacia arriba lo máximo posible (muesca).► Para quitarlo, presione la orejeta A y tire del reposacabezas hacia arriba.► Para volver a colocarlo en su lugar, introduzca las variilas del reposacabezas en las aberturas correspondientes alineadas con el respaldo del asiento.► Para bajar el reposacabezas, empuje la orejeta A y el reposacabezas hacia abajo al mismo tiempo.
WARNI NG
El reposacabezas tiene una estructura con muescas que impiden que se desplace hacia abajo. Actúa como dispositivo de seguridad en caso de impacto.El ajuste será correcto cuando el borde superior del reposacabezas esté nivelado con la parte superior de la cabeza.No conduzca nunca con los reposacabezas quitados. Estos deben colocarse y ajustarse correctamente.
WARNI NG
No conduzca nunca con pasajeros sentados en la parte trasera y con los reposacabezas quitados o en una posición diferente a la posición alta; los
reposacabezas deben estar en su lugar y en la posición alta.

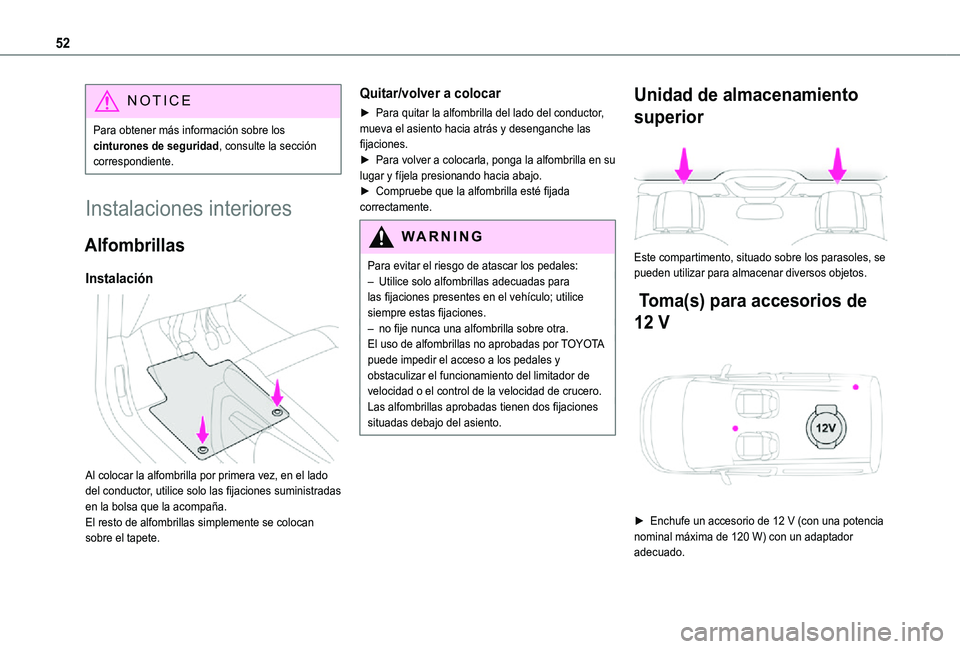

52
NOTIC E
Para obtener más información sobre los cinturones de seguridad, consulte la sección correspondiente.
Instalaciones interiores
Alfombrillas
Instalación

Al colocar la alfombrilla por primera vez, en el lado del conductor, utilice solo las fijaciones suministradas en la bolsa que la acompaña.El resto de alfombrillas simplemente se colocan sobre el tapete.
Quitar/volver a colocar
► Para quitar la alfombrilla del lado del conductor, mueva el asiento hacia atrás y desenganche las fijaciones.► Para volver a colocarla, ponga la alfombrilla en su lugar y fíjela presionando hacia abajo.► Compruebe que la alfombrilla esté fijada correctamente.
WARNI NG
Para evitar el riesgo de atascar los pedales:– Utilice solo alfombrillas adecuadas para las fijaciones presentes en el vehículo; utilice siempre estas fijaciones.– no fije nunca una alfombrilla sobre otra.El uso de alfombrillas no aprobadas por TOYOTA puede impedir el acceso a los pedales y obstaculizar el funcionamiento del limitador de velocidad o el control de la velocidad de crucero.Las alfombrillas aprobadas tienen dos fijaciones situadas debajo del asiento.
Unidad de almacenamiento
superior

Este compartimento, situado sobre los parasoles, se pueden utilizar para almacenar diversos objetos.
Toma(s) para accesorios de
12 V

► Enchufe un accesorio de 12 V (con una potencia nominal máxima de 120 W) con un adaptador adecuado.

53
Ergonomía y confort
3
WARNI NG
Respete la potencia nominal máxima para evitar dañar el accesorio.
WARNI NG
Conectar un dispositivo eléctrico no autorizado por TOYOTA, como un cargador USB, podría afectar negativamente al funcionamiento de los sistemas eléctricos del vehículo y provocar fallos como una mala recepción de radio o interferencias en las pantallas.
Puerto USB

El puerto se puede utilizar para cargar un dispositivo portátil.También permite enviar archivos de audio al sistema de audio para reproducirlos por los altavoces del vehículo.
NOTIC E
Cuando se utiliza el puerto USB, el dispositivo portátil se carga automáticamente.Se muestra un mensaje si la energía consumida por el dispositivo portátil es superior a la corriente suministrada por el vehículo.Si desea obtener más información sobre cómo utilizar este equipo, consulte la sección Equipo de audio y telemática.
También permite conectar un smartphone a través de MirrorLinkTM, Android Auto® o CarPlay® y utilizar algunas aplicaciones del smartphone en la pantalla táctil.Para lograr los mejores resultados, utilice un
cable fabricado o aprobado por el fabricante del dispositivo.Estas aplicaciones se pueden administrar desde los controles del volante o los controles del sistema de audio.
Toma 220 V/50 Hz
AC 220 V
50Hz 120W

Está situada en un lateral del compartimento de almacenamiento central.Esta toma (potencia máx.: 150 W) funciona con el motor en marcha y con el sistema Stop & Start en el modo STOP.► Levante la cubierta de protección.► Compruebe que el testigo verde está encendido.► Conecte el dispositivo multimedia y otro dispositivo eléctrico (cargador, ordenador portátil, reproductor de CD-DVD, calentador, etc.).En caso de avería, el testigo verde parpadea.Lleve la toma a revisar a un TOYOTA concesionario o taller cualificado.
WARNI NG
Conecte solo un dispositivo cada vez a la toma (no use cables de extensión ni adaptadores de varias tomas).
Conecte solo dispositivos con aislamiento de clase II (se muestra en el dispositivo).No utilice dispositivos con carcasa de metal (p.ej. afeitadora eléctrica, etc.).

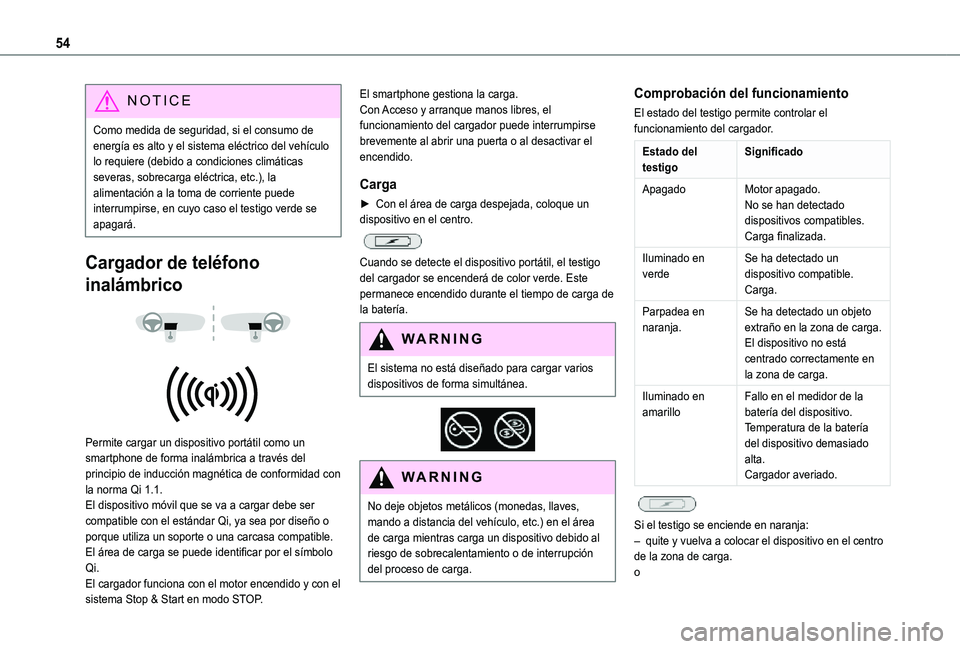

54
NOTIC E
Como medida de seguridad, si el consumo de energía es alto y el sistema eléctrico del vehículo lo requiere (debido a condiciones climáticas severas, sobrecarga eléctrica, etc.), la alimentación a la toma de corriente puede interrumpirse, en cuyo caso el testigo verde se apagará.
Cargador de teléfono
inalámbrico


Permite cargar un dispositivo portátil como un smartphone de forma inalámbrica a través del principio de inducción magnética de conformidad con la norma Qi 1.1.El dispositivo móvil que se va a cargar debe ser compatible con el estándar Qi, ya sea por diseño o porque utiliza un soporte o una carcasa compatible.El área de carga se puede identificar por el símbolo Qi.El cargador funciona con el motor encendido y con el sistema Stop & Start en modo STOP.
El smartphone gestiona la carga.Con Acceso y arranque manos libres, el funcionamiento del cargador puede interrumpirse brevemente al abrir una puerta o al desactivar el encendido.
Carga
► Con el área de carga despejada, coloque un dispositivo en el centro.

Cuando se detecte el dispositivo portátil, el testigo del cargador se encenderá de color verde. Este permanece encendido durante el tiempo de carga de la batería.
WARNI NG
El sistema no está diseñado para cargar varios dispositivos de forma simultánea.


WARNI NG
No deje objetos metálicos (monedas, llaves, mando a distancia del vehículo, etc.) en el área de carga mientras carga un dispositivo debido al
riesgo de sobrecalentamiento o de interrupción del proceso de carga.
Comprobación del funcionamiento
El estado del testigo permite controlar el funcionamiento del cargador.
Estado del testigoSignificado
ApagadoMotor apagado.No se han detectado dispositivos compatibles.Carga finalizada.
Iluminado en verdeSe ha detectado un dispositivo compatible.Carga.
Parpadea en naranja.Se ha detectado un objeto extraño en la zona de carga.El dispositivo no está centrado correctamente en la zona de carga.
Iluminado en amarilloFallo en el medidor de la batería del dispositivo.Temperatura de la batería del dispositivo demasiado alta.Cargador averiado.

Si el testigo se enciende en naranja:– quite y vuelva a colocar el dispositivo en el centro de la zona de carga.o

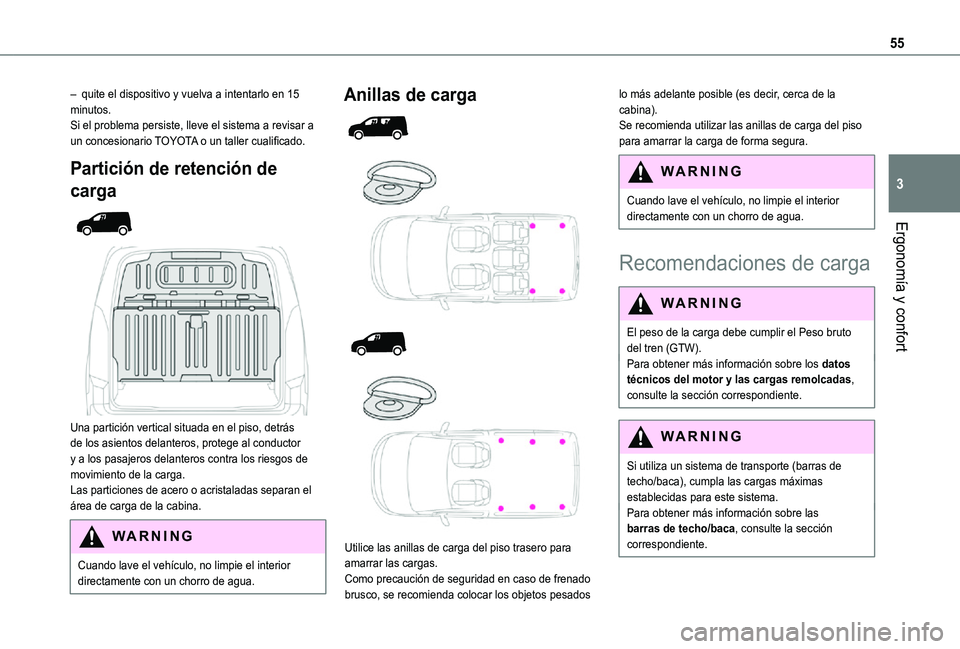

55
Ergonomía y confort
3
– quite el dispositivo y vuelva a intentarlo en 15 minutos.Si el problema persiste, lleve el sistema a revisar a un concesionario TOYOTA o un taller cualificado.
Partición de retención de
carga


Una partición vertical situada en el piso, detrás de los asientos delanteros, protege al conductor y a los pasajeros delanteros contra los riesgos de movimiento de la carga.
Las particiones de acero o acristaladas separan el área de carga de la cabina.
WARNI NG
Cuando lave el vehículo, no limpie el interior directamente con un chorro de agua.
Anillas de carga




Utilice las anillas de carga del piso trasero para amarrar las cargas.Como precaución de seguridad en caso de frenado brusco, se recomienda colocar los objetos pesados
lo más adelante posible (es decir, cerca de la cabina).Se recomienda utilizar las anillas de carga del piso para amarrar la carga de forma segura.
WARNI NG
Cuando lave el vehículo, no limpie el interior directamente con un chorro de agua.
Recomendaciones de carga
WARNI NG
El peso de la carga debe cumplir el Peso bruto del tren (GTW).Para obtener más información sobre los datos técnicos del motor y las cargas remolcadas, consulte la sección correspondiente.
WARNI NG
Si utiliza un sistema de transporte (barras de techo/baca), cumpla las cargas máximas establecidas para este sistema.Para obtener más información sobre las barras de techo/baca, consulte la sección correspondiente.

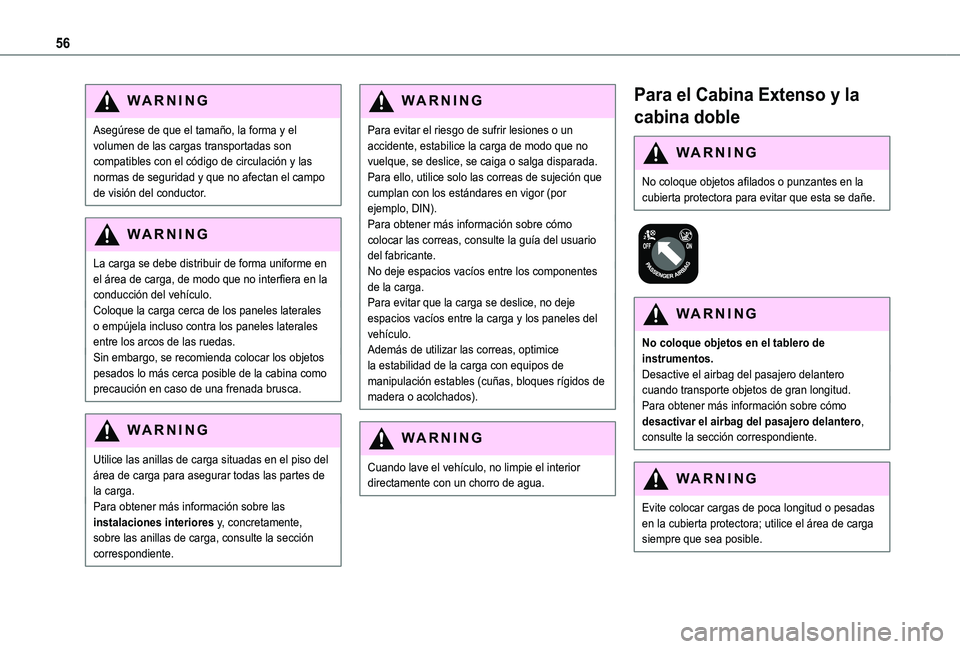

56
WARNI NG
Asegúrese de que el tamaño, la forma y el volumen de las cargas transportadas son compatibles con el código de circulación y las normas de seguridad y que no afectan el campo de visión del conductor.
WARNI NG
La carga se debe distribuir de forma uniforme en el área de carga, de modo que no interfiera en la conducción del vehículo.Coloque la carga cerca de los paneles laterales o empújela incluso contra los paneles laterales entre los arcos de las ruedas.Sin embargo, se recomienda colocar los objetos pesados lo más cerca posible de la cabina como precaución en caso de una frenada brusca.
WARNI NG
Utilice las anillas de carga situadas en el piso del área de carga para asegurar todas las partes de la carga.Para obtener más información sobre las instalaciones interiores y, concretamente, sobre las anillas de carga, consulte la sección correspondiente.
WARNI NG
Para evitar el riesgo de sufrir lesiones o un accidente, estabilice la carga de modo que no vuelque, se deslice, se caiga o salga disparada. Para ello, utilice solo las correas de sujeción que cumplan con los estándares en vigor (por ejemplo, DIN).Para obtener más información sobre cómo colocar las correas, consulte la guía del usuario del fabricante.No deje espacios vacíos entre los componentes de la carga.Para evitar que la carga se deslice, no deje espacios vacíos entre la carga y los paneles del vehículo.Además de utilizar las correas, optimice la estabilidad de la carga con equipos de manipulación estables (cuñas, bloques rígidos de madera o acolchados).
WARNI NG
Cuando lave el vehículo, no limpie el interior directamente con un chorro de agua.
Para el Cabina Extenso y la
cabina doble
WARNI NG
No coloque objetos afilados o punzantes en la cubierta protectora para evitar que esta se dañe.


WARNI NG
No coloque objetos en el tablero de instrumentos.Desactive el airbag del pasajero delantero cuando transporte objetos de gran longitud.Para obtener más información sobre cómo desactivar el airbag del pasajero delantero, consulte la sección correspondiente.
WARNI NG
Evite colocar cargas de poca longitud o pesadas en la cubierta protectora; utilice el área de carga siempre que sea posible.

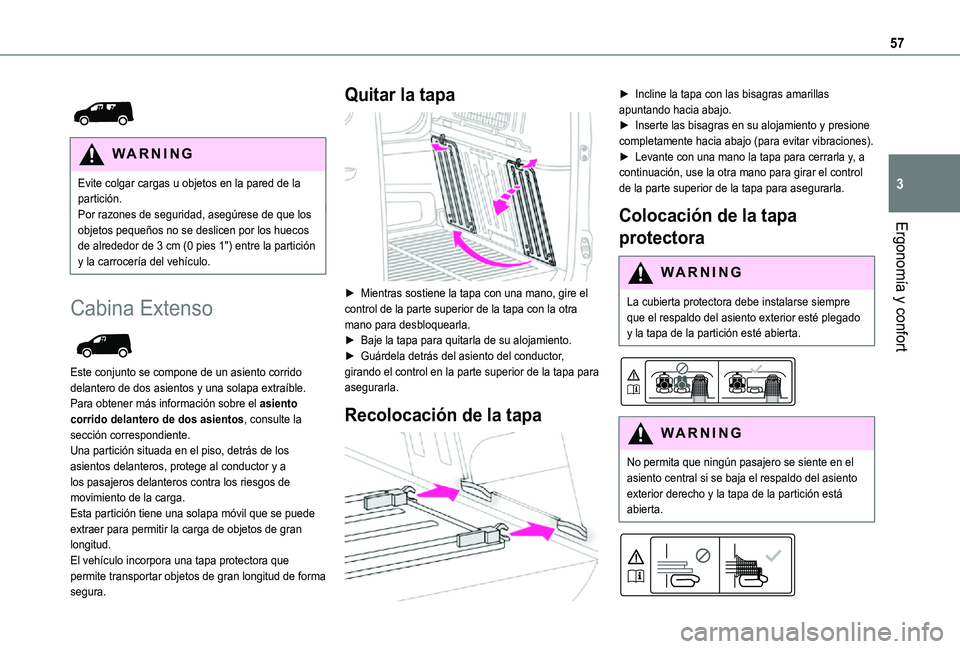

57
Ergonomía y confort
3


WARNI NG
Evite colgar cargas u objetos en la pared de la partición.Por razones de seguridad, asegúrese de que los objetos pequeños no se deslicen por los huecos de alrededor de 3 cm (0 pies 1") entre la partición y la carrocería del vehículo.
Cabina Extenso

Este conjunto se compone de un asiento corrido delantero de dos asientos y una solapa extraíble.Para obtener más información sobre el asiento corrido delantero de dos asientos, consulte la sección correspondiente.Una partición situada en el piso, detrás de los asientos delanteros, protege al conductor y a los pasajeros delanteros contra los riesgos de movimiento de la carga.Esta partición tiene una solapa móvil que se puede extraer para permitir la carga de objetos de gran longitud.
El vehículo incorpora una tapa protectora que permite transportar objetos de gran longitud de forma segura.
Quitar la tapa

► Mientras sostiene la tapa con una mano, gire el control de la parte superior de la tapa con la otra mano para desbloquearla.► Baje la tapa para quitarla de su alojamiento.► Guárdela detrás del asiento del conductor, girando el control en la parte superior de la tapa para asegurarla.
Recolocación de la tapa

► Incline la tapa con las bisagras amarillas apuntando hacia abajo.► Inserte las bisagras en su alojamiento y presione completamente hacia abajo (para evitar vibraciones).► Levante con una mano la tapa para cerrarla y, a continuación, use la otra mano para girar el control de la parte superior de la tapa para asegurarla.
Colocación de la tapa
protectora
WARNI NG
La cubierta protectora debe instalarse siempre que el respaldo del asiento exterior esté plegado y la tapa de la partición esté abierta.


WARNI NG
No permita que ningún pasajero se siente en el asiento central si se baja el respaldo del asiento exterior derecho y la tapa de la partición está abierta.

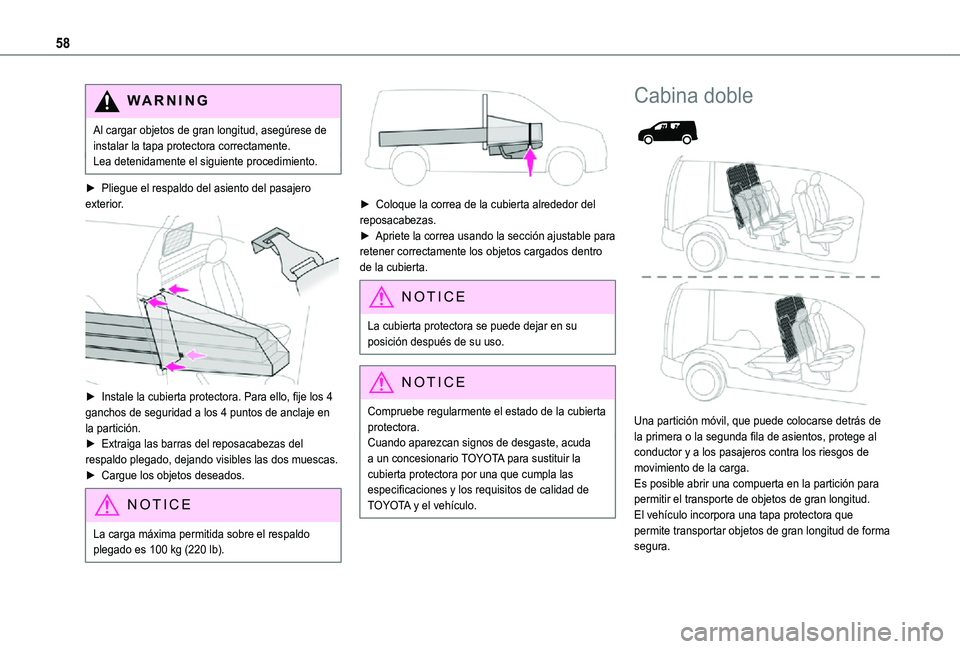

58
WARNI NG
Al cargar objetos de gran longitud, asegúrese de instalar la tapa protectora correctamente.Lea detenidamente el siguiente procedimiento.
â–º Pliegue el respaldo del asiento del pasajero exterior.

► Instale la cubierta protectora. Para ello, fije los 4 ganchos de seguridad a los 4 puntos de anclaje en la partición.► Extraiga las barras del reposacabezas del
respaldo plegado, dejando visibles las dos muescas.â–º Cargue los objetos deseados.
NOTIC E
La carga máxima permitida sobre el respaldo
plegado es 100 kg (220 lb).


► Coloque la correa de la cubierta alrededor del reposacabezas.► Apriete la correa usando la sección ajustable para retener correctamente los objetos cargados dentro de la cubierta.
NOTIC E
La cubierta protectora se puede dejar en su posición después de su uso.
NOTIC E
Compruebe regularmente el estado de la cubierta protectora.Cuando aparezcan signos de desgaste, acuda a un concesionario TOYOTA para sustituir la cubierta protectora por una que cumpla las especificaciones y los requisitos de calidad de TOYOTA y el vehículo.
Cabina doble


Una partición móvil, que puede colocarse detrás de la primera o la segunda fila de asientos, protege al
conductor y a los pasajeros contra los riesgos de movimiento de la carga.Es posible abrir una compuerta en la partición para permitir el transporte de objetos de gran longitud.El vehículo incorpora una tapa protectora que permite transportar objetos de gran longitud de forma segura.

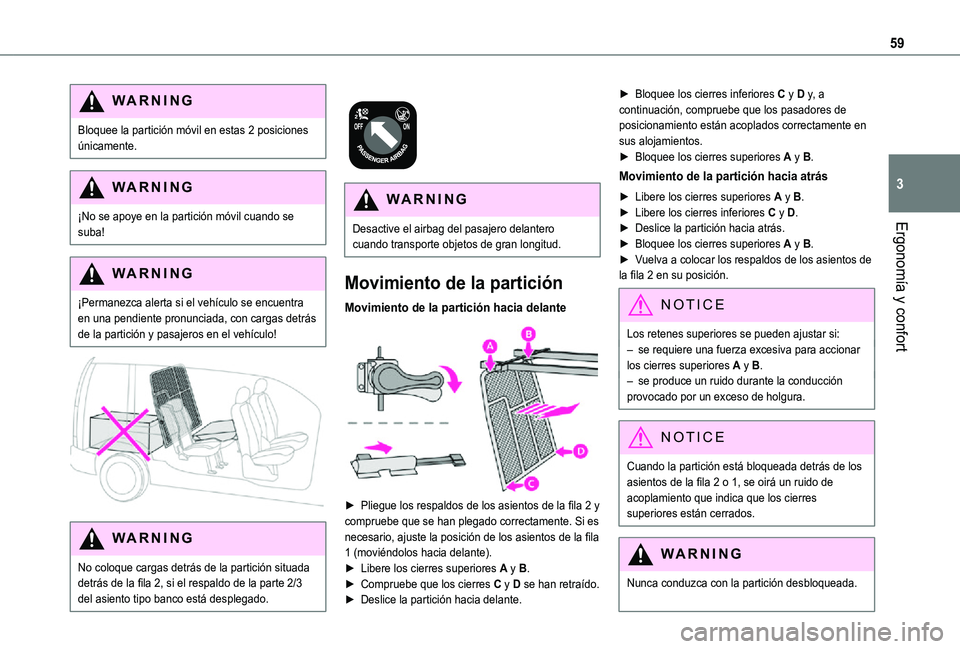

59
Ergonomía y confort
3
WARNI NG
Bloquee la partición móvil en estas 2 posiciones únicamente.
WARNI NG
¡No se apoye en la partición móvil cuando se suba!
WARNI NG
¡Permanezca alerta si el vehículo se encuentra en una pendiente pronunciada, con cargas detrás de la partición y pasajeros en el vehículo!


WARNI NG
No coloque cargas detrás de la partición situada detrás de la fila 2, si el respaldo de la parte 2/3 del asiento tipo banco está desplegado.


WARNI NG
Desactive el airbag del pasajero delantero cuando transporte objetos de gran longitud.
Movimiento de la partición
Movimiento de la partición hacia delante

► Pliegue los respaldos de los asientos de la fila 2 y compruebe que se han plegado correctamente. Si es necesario, ajuste la posición de los asientos de la fila 1 (moviéndolos hacia delante).► Libere los cierres superiores A y B.► Compruebe que los cierres C y D se han retraído.
► Deslice la partición hacia delante.
► Bloquee los cierres inferiores C y D y, a continuación, compruebe que los pasadores de posicionamiento están acoplados correctamente en sus alojamientos.► Bloquee los cierres superiores A y B.
Movimiento de la partición hacia atrás
► Libere los cierres superiores A y B.► Libere los cierres inferiores C y D.► Deslice la partición hacia atrás.► Bloquee los cierres superiores A y B.► Vuelva a colocar los respaldos de los asientos de la fila 2 en su posición.
NOTIC E
Los retenes superiores se pueden ajustar si:– se requiere una fuerza excesiva para accionar los cierres superiores A y B.– se produce un ruido durante la conducción provocado por un exceso de holgura.
NOTIC E
Cuando la partición está bloqueada detrás de los asientos de la fila 2 o 1, se oirá un ruido de acoplamiento que indica que los cierres superiores están cerrados.
WARNI NG
Nunca conduzca con la partición desbloqueada.

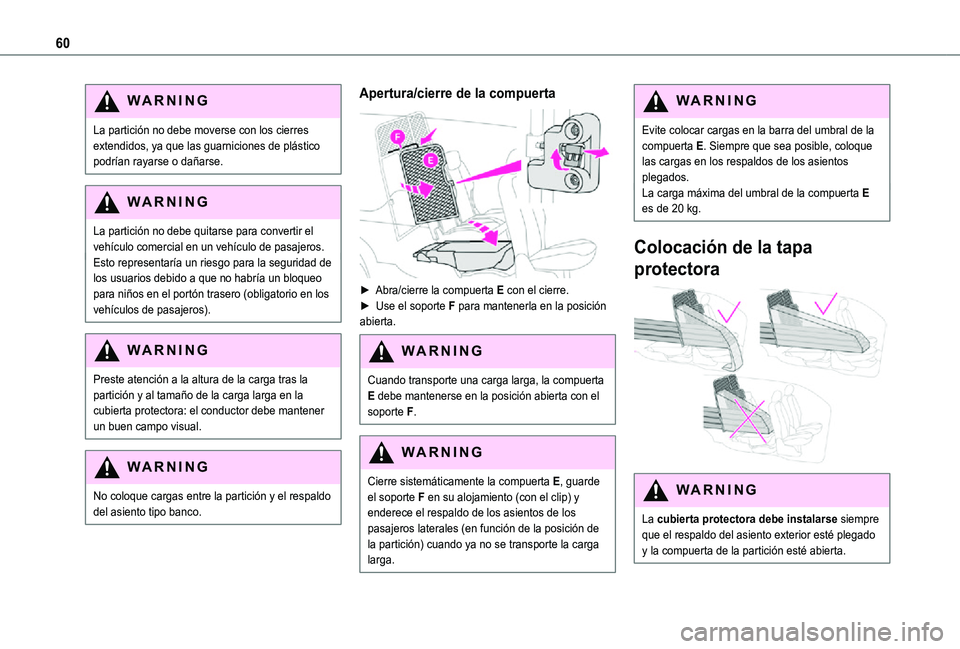

60
WARNI NG
La partición no debe moverse con los cierres extendidos, ya que las guarniciones de plástico podrían rayarse o dañarse.
WARNI NG
La partición no debe quitarse para convertir el
vehículo comercial en un vehículo de pasajeros.Esto representaría un riesgo para la seguridad de los usuarios debido a que no habría un bloqueo para niños en el portón trasero (obligatorio en los vehículos de pasajeros).
WARNI NG
Preste atención a la altura de la carga tras la partición y al tamaño de la carga larga en la cubierta protectora: el conductor debe mantener un buen campo visual.
WARNI NG
No coloque cargas entre la partición y el respaldo del asiento tipo banco.
Apertura/cierre de la compuerta

► Abra/cierre la compuerta E con el cierre.► Use el soporte F para mantenerla en la posición abierta.
WARNI NG
Cuando transporte una carga larga, la compuerta E debe mantenerse en la posición abierta con el soporte F.
WARNI NG
Cierre sistemáticamente la compuerta E, guarde el soporte F en su alojamiento (con el clip) y enderece el respaldo de los asientos de los pasajeros laterales (en función de la posición de la partición) cuando ya no se transporte la carga
larga.
WARNI NG
Evite colocar cargas en la barra del umbral de la compuerta E. Siempre que sea posible, coloque las cargas en los respaldos de los asientos plegados.La carga máxima del umbral de la compuerta E es de 20 kg.
Colocación de la tapa
protectora

WARNI NG
La cubierta protectora debe instalarse siempre que el respaldo del asiento exterior esté plegado y la compuerta de la partición esté abierta.
