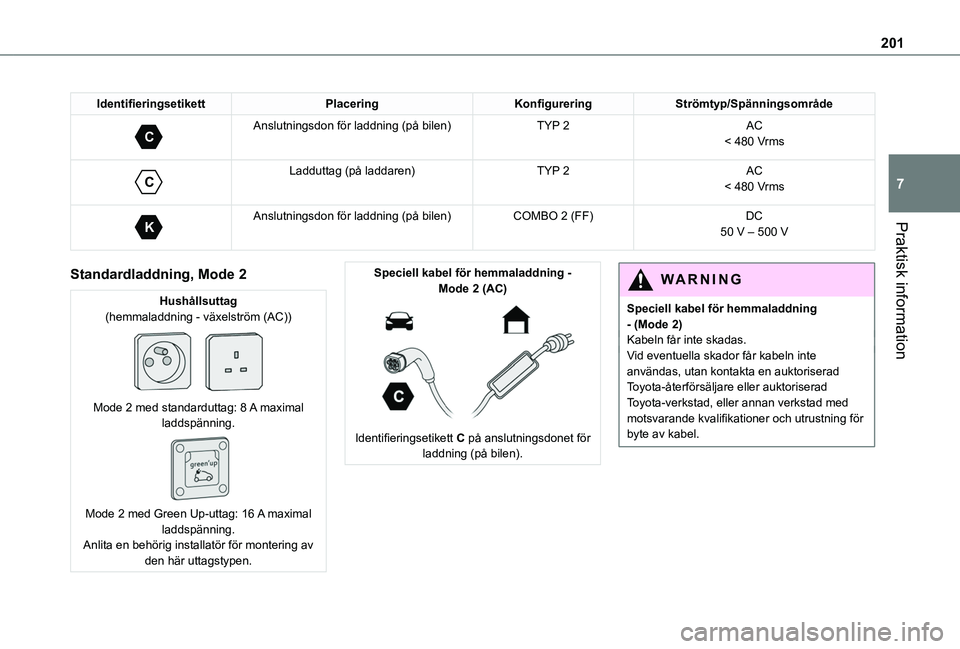

Praktisk information
7
IdentifieringsetikettPlaceringKonfigureringStrömtyp/Spänningsområde
C
Anslutningsdon för laddning (på bilen)TYP 2AC< 480 Vrms

C
Ladduttag (på laddaren)TYP 2AC< 480 Vrms

K
Anslutningsdon för laddning (på bilen)COMBO 2 (FF)DC50 V – 500 V
Standardladdning, Mode 2
Hushållsuttag(hemmaladdning - växelström (AC))

Mode 2 med standarduttag: 8 A maximal laddspänning.

Mode 2 med Green Up-uttag: 16 A maximal laddspänning.Anlita en behörig installatör för montering av den här uttagstypen.
Speciell kabel för hemmaladdning - Mode 2 (AC)

Identifieringsetikett C på anslutningsdonet för
laddning (på bilen).
WARNI NG
Speciell kabel för hemmaladdning - (Mode 2)Kabeln får inte skadas.Vid eventuella skador får kabeln inte användas, utan kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för byte av kabel.

202

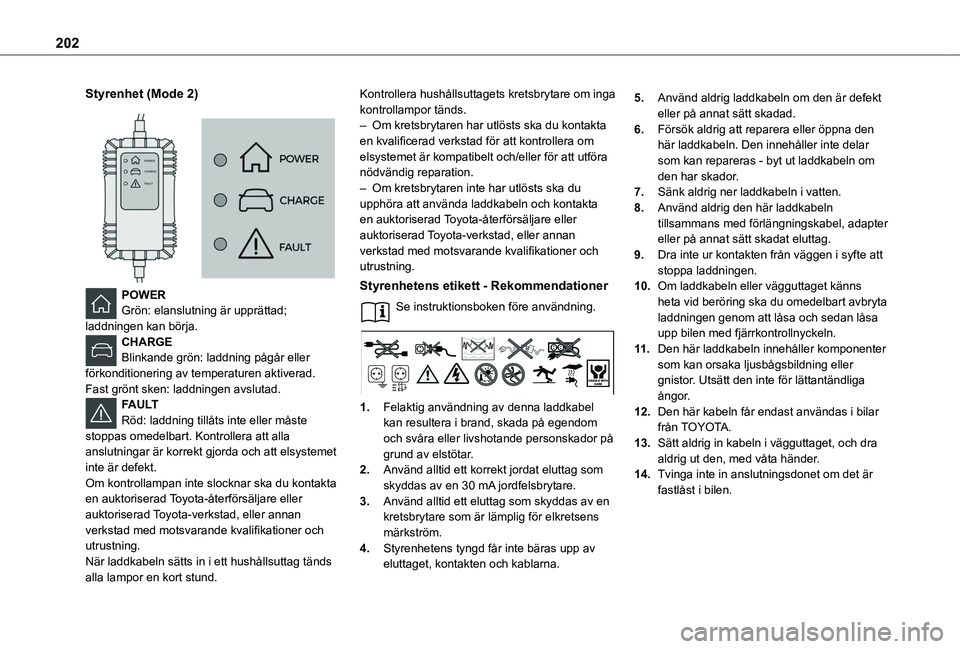

Styrenhet (Mode 2)


POWERGrön: elanslutning är upprättad; laddningen kan börja.CHARGEBlinkande grön: laddning pågår eller förkonditionering av temperaturen aktiverad.Fast grönt sken: laddningen avslutad.FAULTRöd: laddning tillåts inte eller måste stoppas omedelbart. Kontrollera att alla
anslutningar är korrekt gjorda och att elsystemet inte är defekt.Om kontrollampan inte slocknar ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.När laddkabeln sätts in i ett hushållsuttag tänds alla lampor en kort stund.
Kontrollera hushållsuttagets kretsbrytare om inga kontrollampor tänds.– Om kretsbrytaren har utlösts ska du kontakta en kvalificerad verkstad för att kontrollera om elsystemet är kompatibelt och/eller för att utföra nödvändig reparation.– Om kretsbrytaren inte har utlösts ska du upphöra att använda laddkabeln och kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Styrenhetens etikett - Rekommendationer
Se instruktionsboken före användning.
1.Felaktig användning av denna laddkabel kan resultera i brand, skada på egendom och svåra eller livshotande personskador på
grund av elstötar.
2.Använd alltid ett korrekt jordat eluttag som skyddas av en 30 mA jordfelsbrytare.
3.Använd alltid ett eluttag som skyddas av en kretsbrytare som är lämplig för elkretsens märkström.
4.Styrenhetens tyngd får inte bäras upp av eluttaget, kontakten och kablarna.
5.Använd aldrig laddkabeln om den är defekt eller på annat sätt skadad.
6.Försök aldrig att reparera eller öppna den här laddkabeln. Den innehåller inte delar som kan repareras - byt ut laddkabeln om den har skador.
7.Sänk aldrig ner laddkabeln i vatten.
8.Använd aldrig den här laddkabeln tillsammans med förlängningskabel, adapter eller på annat sätt skadat eluttag.
9.Dra inte ur kontakten från väggen i syfte att stoppa laddningen.
10.Om laddkabeln eller vägguttaget känns heta vid beröring ska du omedelbart avbryta laddningen genom att låsa och sedan låsa upp bilen med fjärrkontrollnyckeln.
11 .Den här laddkabeln innehåller komponenter som kan orsaka ljusbågsbildning eller gnistor. Utsätt den inte för lättantändliga ångor.
12.Den här kabeln får endast användas i bilar från TOYOTA.
13.Sätt aldrig in kabeln i vägguttaget, och dra aldrig ut den, med våta händer.
14.Tvinga inte in anslutningsdonet om det är fastlåst i bilen.

203
Praktisk information
7

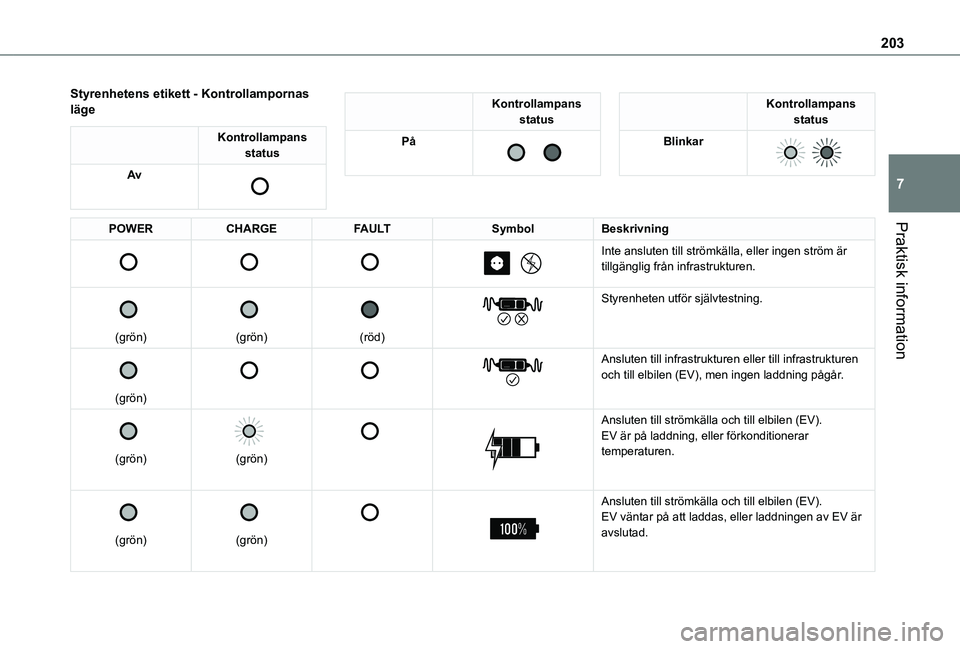

Styrenhetens etikett - Kontrollampornas läge
Kontrollampans status
Av

Kontrollampans status
På

Kontrollampans status
Blinkar

POWERCHARGEFAULTSymbolBeskrivning







Inte ansluten till strömkälla, eller ingen ström är tillgänglig från infrastrukturen.


(grön)


(grön)


(röd)


Styrenheten utför självtestning.


(grön)






Ansluten till infrastrukturen eller till infrastrukturen och till elbilen (EV), men ingen laddning pågår.


(grön)


(grön)




Ansluten till strömkälla och till elbilen (EV).EV är på laddning, eller förkonditionerar temperaturen.


(grön)


(grön)




Ansluten till strömkälla och till elbilen (EV).EV väntar på att laddas, eller laddningen av EV är avslutad.

204

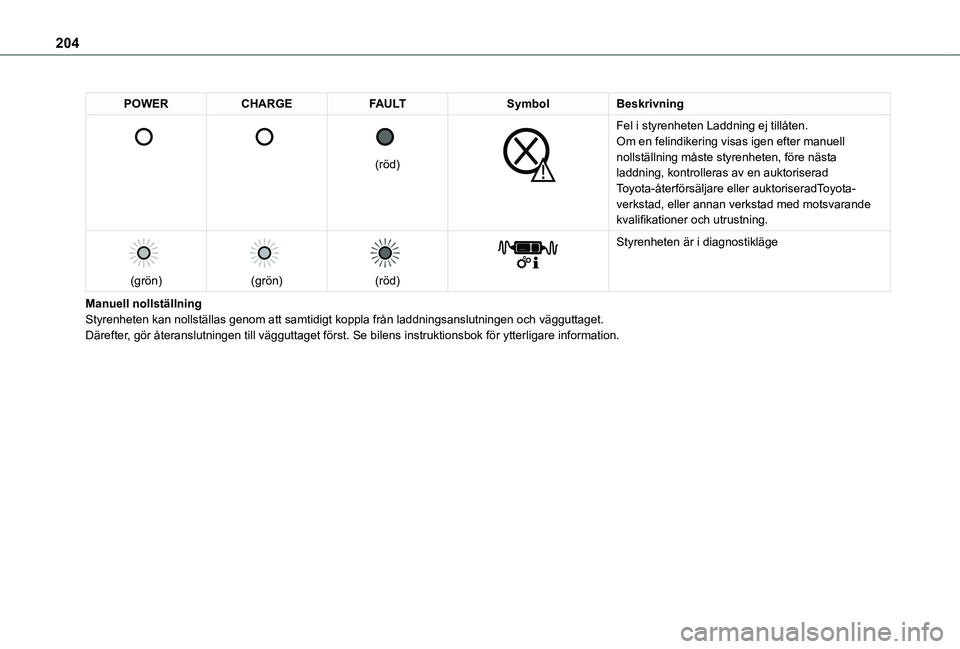

POWERCHARGEFAULTSymbolBeskrivning





(röd)


Fel i styrenheten Laddning ej tillåten.Om en felindikering visas igen efter manuell nollställning måste styrenheten, före nästa laddning, kontrolleras av en auktoriserad Toyota-återförsäljare eller auktoriseradToyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.

(grön)


(grön)


(röd)


Styrenheten är i diagnostikläge
Manuell nollställningStyrenheten kan nollställas genom att samtidigt koppla från laddni\
ngsanslutningen och vägguttaget.Därefter, gör återanslutningen till vägguttaget först. Se bilens ins\
truktionsbok för ytterligare information.

205
Praktisk information
7

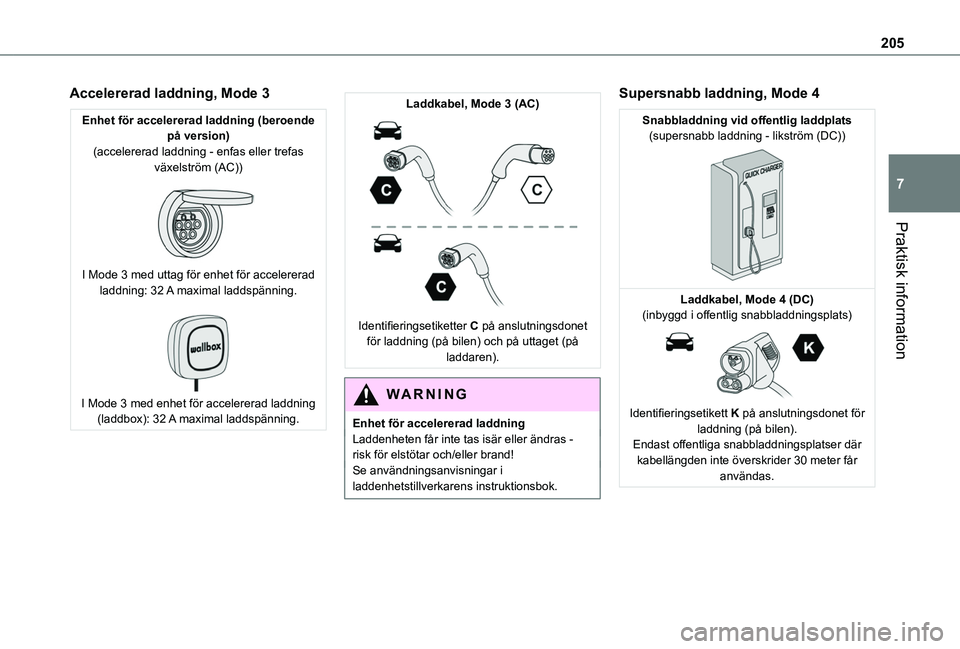

Accelererad laddning, Mode 3
Enhet för accelererad laddning (beroende på version)(accelererad laddning - enfas eller trefas växelström (AC))

I Mode 3 med uttag för enhet för accelererad laddning: 32 A maximal laddspänning.

I Mode 3 med enhet för accelererad laddning (laddbox): 32 A maximal laddspänning.
Laddkabel, Mode 3 (AC)

Identifieringsetiketter C på anslutningsdonet för laddning (på bilen) och på uttaget (på laddaren).
WARNI NG
Enhet för accelererad laddningLaddenheten får inte tas isär eller ändras - risk för elstötar och/eller brand!Se användningsanvisningar i laddenhetstillverkarens instruktionsbok.
Supersnabb laddning, Mode 4
Snabbladdning vid offentlig laddplats(supersnabb laddning - likström (DC))

Laddkabel, Mode 4 (DC)(inbyggd i offentlig snabbladdningsplats)

Identifieringsetikett K på anslutningsdonet för laddning (på bilen).
Endast offentliga snabbladdningsplatser där kabellängden inte överskrider 30 meter får användas.

206

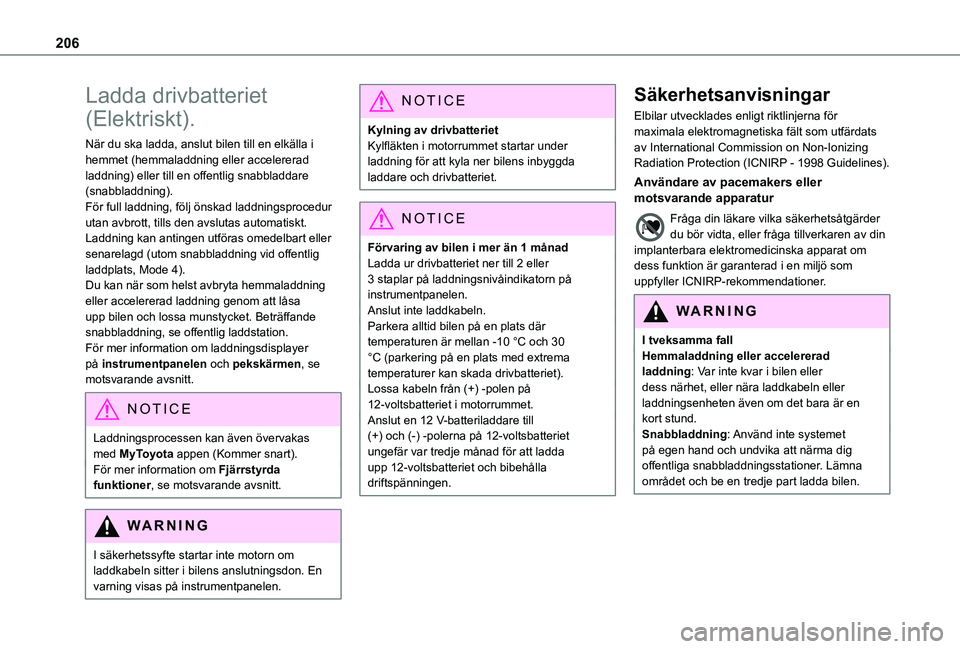

Ladda drivbatteriet
(Elektriskt).
När du ska ladda, anslut bilen till en elkälla i hemmet (hemmaladdning eller accelererad laddning) eller till en offentlig snabbladdare (snabbladdning).För full laddning, följ önskad laddningsprocedur utan avbrott, tills den avslutas automatiskt. Laddning kan antingen utföras omedelbart eller senarelagd (utom snabbladdning vid offentlig laddplats, Mode 4).Du kan när som helst avbryta hemmaladdning eller accelererad laddning genom att låsa upp bilen och lossa munstycket. Beträffande snabbladdning, se offentlig laddstation.För mer information om laddningsdisplayer på instrumentpanelen och pekskärmen, se motsvarande avsnitt.
NOTIC E
Laddningsprocessen kan även övervakas med MyToyota appen (Kommer snart).För mer information om Fjärrstyrda funktioner, se motsvarande avsnitt.
WARNI NG
I säkerhetssyfte startar inte motorn om laddkabeln sitter i bilens anslutningsdon. En varning visas på instrumentpanelen.
NOTIC E
Kylning av drivbatterietKylfläkten i motorrummet startar under laddning för att kyla ner bilens inbyggda laddare och drivbatteriet.
NOTIC E
Förvaring av bilen i mer än 1 månadLadda ur drivbatteriet ner till 2 eller 3 staplar på laddningsnivåindikatorn på instrumentpanelen.Anslut inte laddkabeln.Parkera alltid bilen på en plats där temperaturen är mellan -10 °C och 30 °C (parkering på en plats med extrema temperaturer kan skada drivbatteriet).Lossa kabeln från (+) -polen på 12-voltsbatteriet i motorrummet.Anslut en 12 V-batteriladdare till (+) och (-) -polerna på 12-voltsbatteriet
ungefär var tredje månad för att ladda upp 12-voltsbatteriet och bibehålla driftspänningen.
Säkerhetsanvisningar
Elbilar utvecklades enligt riktlinjerna för maximala elektromagnetiska fält som utfärdats av International Commission on Non-Ionizing Radiation Protection (ICNIRP - 1998 Guidelines).
Användare av pacemakers eller motsvarande apparatur
Fråga din läkare vilka säkerhetsåtgärder du bör vidta, eller fråga tillverkaren av din implanterbara elektromedicinska apparat om dess funktion är garanterad i en miljö som uppfyller ICNIRP-rekommendationer.
WARNI NG
I tveksamma fallHemmaladdning eller accelererad laddning: Var inte kvar i bilen eller dess närhet, eller nära laddkabeln eller laddningsenheten även om det bara är en kort stund.Snabbladdning: Använd inte systemet på egen hand och undvika att närma dig offentliga snabbladdningsstationer. Lämna området och be en tredje part ladda bilen.

207
Praktisk information
7

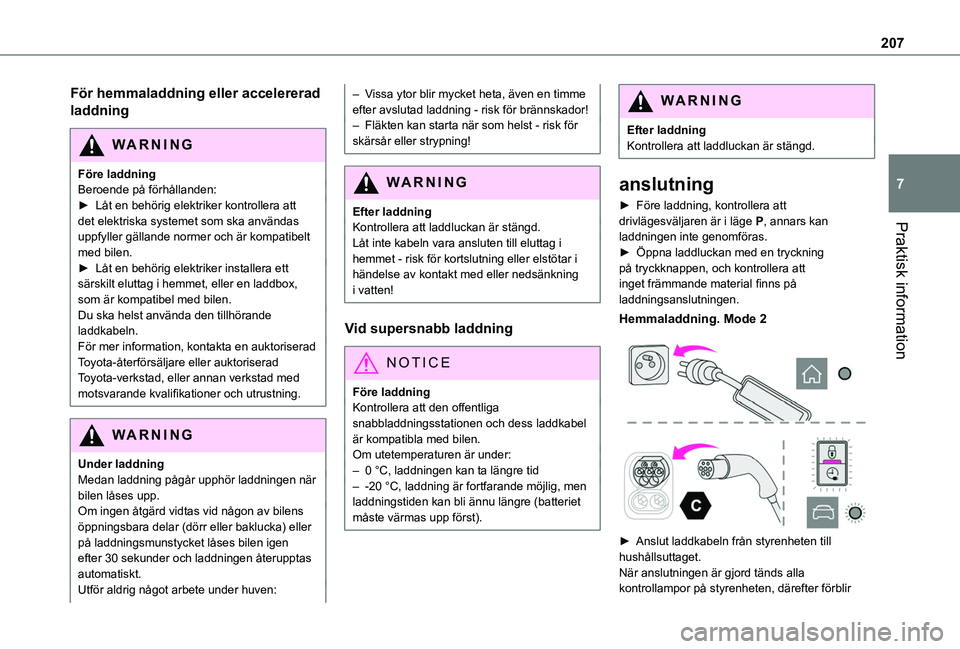

För hemmaladdning eller accelererad
laddning
WARNI NG
Före laddningBeroende på förhållanden:► Låt en behörig elektriker kontrollera att det elektriska systemet som ska användas uppfyller gällande normer och är kompatibelt med bilen.► Låt en behörig elektriker installera ett särskilt eluttag i hemmet, eller en laddbox, som är kompatibel med bilen.Du ska helst använda den tillhörande laddkabeln.För mer information, kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
Under laddningMedan laddning pågår upphör laddningen när bilen låses upp.Om ingen åtgärd vidtas vid någon av bilens öppningsbara delar (dörr eller baklucka) eller på laddningsmunstycket låses bilen igen efter 30 sekunder och laddningen återupptas automatiskt.Utför aldrig något arbete under huven:
– Vissa ytor blir mycket heta, även en timme efter avslutad laddning - risk för brännskador!– Fläkten kan starta när som helst - risk för skärsår eller strypning!
WARNI NG
Efter laddningKontrollera att laddluckan är stängd.Låt inte kabeln vara ansluten till eluttag i hemmet - risk för kortslutning eller elstötar i händelse av kontakt med eller nedsänkning i vatten!
Vid supersnabb laddning
NOTIC E
Före laddningKontrollera att den offentliga snabbladdningsstationen och dess laddkabel är kompatibla med bilen.
Om utetemperaturen är under:– 0 °C, laddningen kan ta längre tid– -20 °C, laddning är fortfarande möjlig, men laddningstiden kan bli ännu längre (batteriet måste värmas upp först).
WARNI NG
Efter laddningKontrollera att laddluckan är stängd.
anslutning
► Före laddning, kontrollera att drivlägesväljaren är i läge P, annars kan laddningen inte genomföras.► Öppna laddluckan med en tryckning på tryckknappen, och kontrollera att inget främmande material finns på laddningsanslutningen.
Hemmaladdning. Mode 2


► Anslut laddkabeln från styrenheten till
hushållsuttaget.När anslutningen är gjord tänds alla kontrollampor på styrenheten, därefter förblir

208

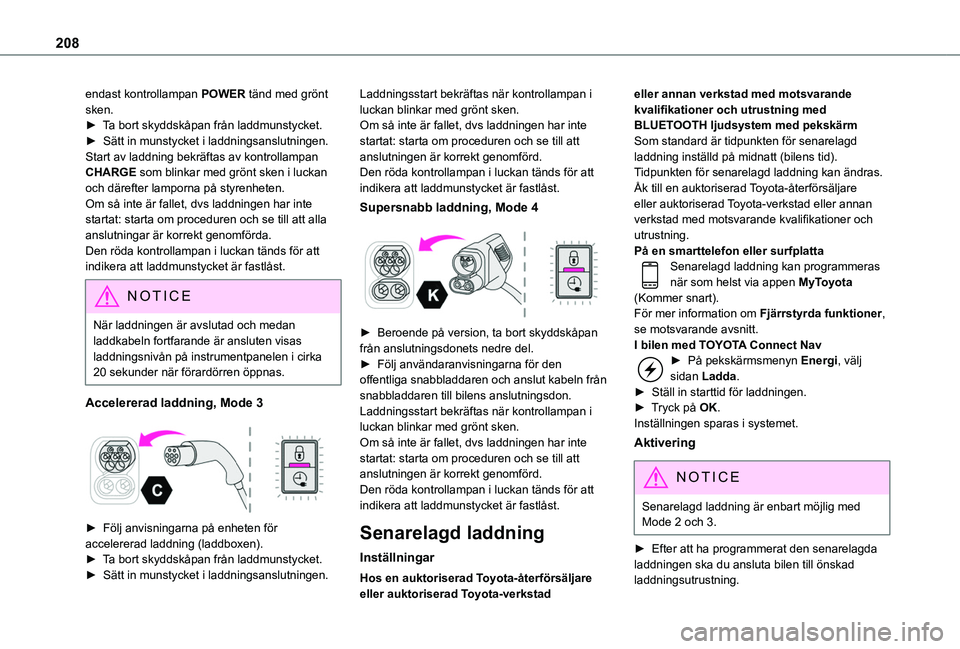

endast kontrollampan POWER tänd med grönt sken.► Ta bort skyddskåpan från laddmunstycket.► Sätt in munstycket i laddningsanslutningen.Start av laddning bekräftas av kontrollampan CHARGE som blinkar med grönt sken i luckan och därefter lamporna på styrenheten.Om så inte är fallet, dvs laddningen har inte startat: starta om proceduren och se till att alla anslutningar är korrekt genomförda.Den röda kontrollampan i luckan tänds för att indikera att laddmunstycket är fastlåst.
NOTIC E
När laddningen är avslutad och medan laddkabeln fortfarande är ansluten visas laddningsnivån på instrumentpanelen i cirka 20 sekunder när förardörren öppnas.
Accelererad laddning, Mode 3

► Följ anvisningarna på enheten för accelererad laddning (laddboxen).► Ta bort skyddskåpan från laddmunstycket.► Sätt in munstycket i laddningsanslutningen.
Laddningsstart bekräftas när kontrollampan i luckan blinkar med grönt sken.Om så inte är fallet, dvs laddningen har inte startat: starta om proceduren och se till att anslutningen är korrekt genomförd.Den röda kontrollampan i luckan tänds för att indikera att laddmunstycket är fastlåst.
Supersnabb laddning, Mode 4

► Beroende på version, ta bort skyddskåpan från anslutningsdonets nedre del.► Följ användaranvisningarna för den offentliga snabbladdaren och anslut kabeln från snabbladdaren till bilens anslutningsdon.Laddningsstart bekräftas när kontrollampan i luckan blinkar med grönt sken.Om så inte är fallet, dvs laddningen har inte startat: starta om proceduren och se till att anslutningen är korrekt genomförd.Den röda kontrollampan i luckan tänds för att indikera att laddmunstycket är fastlåst.
Senarelagd laddning
Inställningar
Hos en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning med BLUETOOTH ljudsystem med pekskärmSom standard är tidpunkten för senarelagd laddning inställd på midnatt (bilens tid).Tidpunkten för senarelagd laddning kan ändras.Åk till en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.På en smarttelefon eller surfplattaSenarelagd laddning kan programmeras när som helst via appen MyToyota (Kommer snart).För mer information om Fjärrstyrda funktioner, se motsvarande avsnitt.I bilen med TOYOTA Connect Nav► På pekskärmsmenyn Energi, välj sidan Ladda.► Ställ in starttid för laddningen.► Tryck på OK.Inställningen sparas i systemet.
Aktivering
NOTIC E
Senarelagd laddning är enbart möjlig med Mode 2 och 3.
► Efter att ha programmerat den senarelagda laddningen ska du ansluta bilen till önskad laddningsutrustning.

209
Praktisk information
7

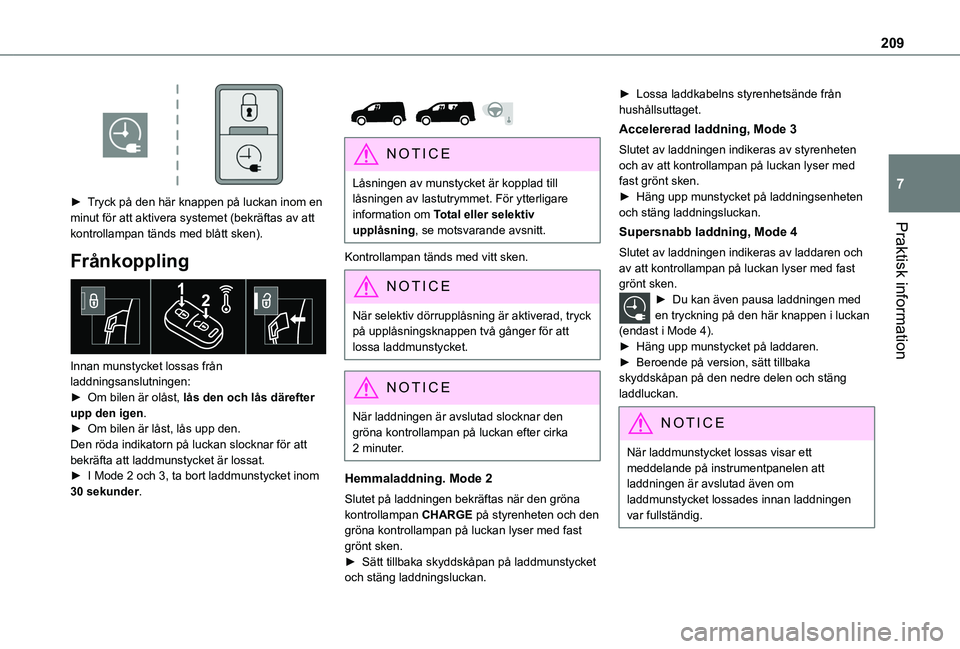

► Tryck på den här knappen på luckan inom en minut för att aktivera systemet (bekräftas av att kontrollampan tänds med blått sken).
Frånkoppling

Innan munstycket lossas från laddningsanslutningen:► Om bilen är olåst, lås den och lås därefter upp den igen.► Om bilen är låst, lås upp den.Den röda indikatorn på luckan slocknar för att bekräfta att laddmunstycket är lossat.► I Mode 2 och 3, ta bort laddmunstycket inom 30 sekunder.


NOTIC E
Låsningen av munstycket är kopplad till låsningen av lastutrymmet. För ytterligare information om Total eller selektiv upplåsning, se motsvarande avsnitt.
Kontrollampan tänds med vitt sken.
NOTIC E
När selektiv dörrupplåsning är aktiverad, tryck på upplåsningsknappen två gånger för att lossa laddmunstycket.
NOTIC E
När laddningen är avslutad slocknar den gröna kontrollampan på luckan efter cirka 2 minuter.
Hemmaladdning. Mode 2
Slutet på laddningen bekräftas när den gröna kontrollampan CHARGE på styrenheten och den gröna kontrollampan på luckan lyser med fast grönt sken.► Sätt tillbaka skyddskåpan på laddmunstycket och stäng laddningsluckan.
► Lossa laddkabelns styrenhetsände från hushållsuttaget.
Accelererad laddning, Mode 3
Slutet av laddningen indikeras av styrenheten och av att kontrollampan på luckan lyser med fast grönt sken.► Häng upp munstycket på laddningsenheten och stäng laddningsluckan.
Supersnabb laddning, Mode 4
Slutet av laddningen indikeras av laddaren och av att kontrollampan på luckan lyser med fast grönt sken.► Du kan även pausa laddningen med en tryckning på den här knappen i luckan (endast i Mode 4).► Häng upp munstycket på laddaren.► Beroende på version, sätt tillbaka skyddskåpan på den nedre delen och stäng laddluckan.
NOTIC E
När laddmunstycket lossas visar ett meddelande på instrumentpanelen att laddningen är avslutad även om laddmunstycket lossades innan laddningen var fullständig.

210

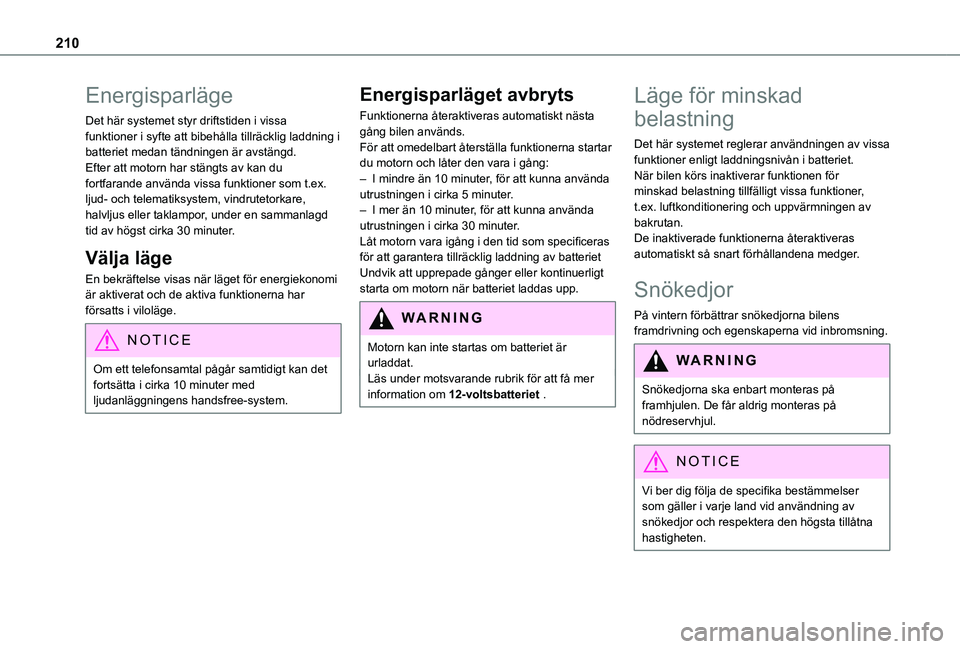

Energisparläge
Det här systemet styr driftstiden i vissa funktioner i syfte att bibehålla tillräcklig laddning i batteriet medan tändningen är avstängd.Efter att motorn har stängts av kan du fortfarande använda vissa funktioner som t.ex. ljud- och telematiksystem, vindrutetorkare, halvljus eller taklampor, under en sammanlagd tid av högst cirka 30 minuter.
Välja läge
En bekräftelse visas när läget för energiekonomi är aktiverat och de aktiva funktionerna har försatts i viloläge.
NOTIC E
Om ett telefonsamtal pågår samtidigt kan det fortsätta i cirka 10 minuter med ljudanläggningens handsfree-system.
Energisparläget avbryts
Funktionerna återaktiveras automatiskt nästa gång bilen används.För att omedelbart återställa funktionerna startar du motorn och låter den vara i gång:– I mindre än 10 minuter, för att kunna använda utrustningen i cirka 5 minuter.– I mer än 10 minuter, för att kunna använda utrustningen i cirka 30 minuter.Låt motorn vara igång i den tid som specificeras för att garantera tillräcklig laddning av batterietUndvik att upprepade gånger eller kontinuerligt starta om motorn när batteriet laddas upp.
WARNI NG
Motorn kan inte startas om batteriet är urladdat.Läs under motsvarande rubrik för att få mer information om 12-voltsbatteriet .
Läge för minskad
belastning
Det här systemet reglerar användningen av vissa funktioner enligt laddningsnivån i batteriet.När bilen körs inaktiverar funktionen för minskad belastning tillfälligt vissa funktioner, t.ex. luftkonditionering och uppvärmningen av bakrutan.De inaktiverade funktionerna återaktiveras automatiskt så snart förhållandena medger.
Snökedjor
På vintern förbättrar snökedjorna bilens framdrivning och egenskaperna vid inbromsning.
WARNI NG
Snökedjorna ska enbart monteras på framhjulen. De får aldrig monteras på nödreservhjul.
NOTIC E
Vi ber dig följa de specifika bestämmelser som gäller i varje land vid användning av snökedjor och respektera den högsta tillåtna hastigheten.
