Conducción
6

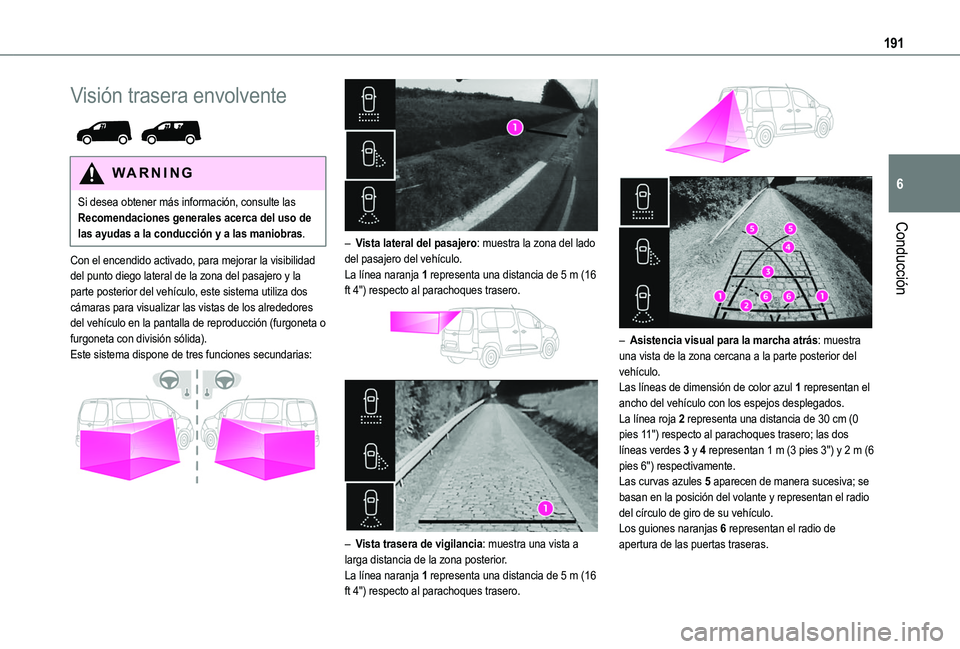

Visión trasera envolvente

WARNI NG
Si desea obtener más información, consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.
Con el encendido activado, para mejorar la visibilidad del punto diego lateral de la zona del pasajero y la parte posterior del vehículo, este sistema utiliza dos cámaras para visualizar las vistas de los alrededores del vehículo en la pantalla de reproducción (furgoneta o furgoneta con división sólida).Este sistema dispone de tres funciones secundarias:


– Vista lateral del pasajero: muestra la zona del lado del pasajero del vehículo.La línea naranja 1 representa una distancia de 5 m (16 ft 4") respecto al parachoques trasero.


– Vista trasera de vigilancia: muestra una vista a larga distancia de la zona posterior.La línea naranja 1 representa una distancia de 5 m (16 ft 4") respecto al parachoques trasero.


– Asistencia visual para la marcha atrás: muestra una vista de la zona cercana a la parte posterior del vehículo.Las líneas de dimensión de color azul 1 representan el ancho del vehículo con los espejos desplegados.La línea roja 2 representa una distancia de 30 cm (0 pies 11") respecto al parachoques trasero; las dos líneas verdes 3 y 4 representan 1 m (3 pies 3") y 2 m (6 pies 6") respectivamente.Las curvas azules 5 aparecen de manera sucesiva; se basan en la posición del volante y representan el radio del círculo de giro de su vehículo.Los guiones naranjas 6 representan el radio de apertura de las puertas traseras.

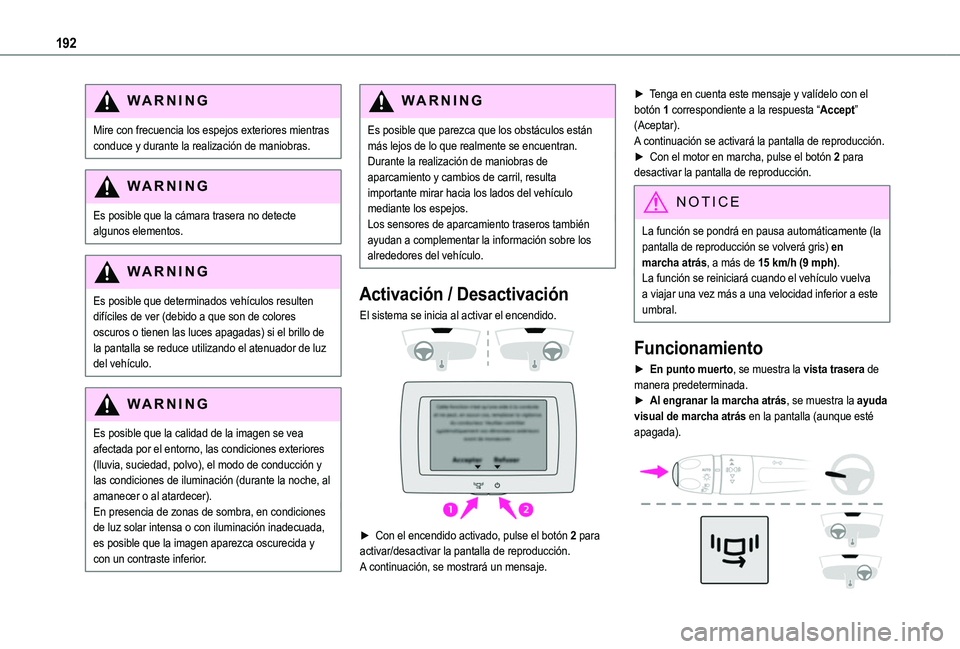

192
WARNI NG
Mire con frecuencia los espejos exteriores mientras conduce y durante la realización de maniobras.
WARNI NG
Es posible que la cámara trasera no detecte algunos elementos.
WARNI NG
Es posible que determinados vehículos resulten difíciles de ver (debido a que son de colores oscuros o tienen las luces apagadas) si el brillo de la pantalla se reduce utilizando el atenuador de luz del vehículo.
WARNI NG
Es posible que la calidad de la imagen se vea afectada por el entorno, las condiciones exteriores (lluvia, suciedad, polvo), el modo de conducción y las condiciones de iluminación (durante la noche, al amanecer o al atardecer).En presencia de zonas de sombra, en condiciones de luz solar intensa o con iluminación inadecuada, es posible que la imagen aparezca oscurecida y con un contraste inferior.
WARNI NG
Es posible que parezca que los obstáculos están más lejos de lo que realmente se encuentran.Durante la realización de maniobras de aparcamiento y cambios de carril, resulta importante mirar hacia los lados del vehículo mediante los espejos.Los sensores de aparcamiento traseros también ayudan a complementar la información sobre los alrededores del vehículo.
Activación / Desactivación
El sistema se inicia al activar el encendido.


► Con el encendido activado, pulse el botón 2 para
activar/desactivar la pantalla de reproducción.A continuación, se mostrará un mensaje.
► Tenga en cuenta este mensaje y valídelo con el botón 1 correspondiente a la respuesta “Accept” (Aceptar).A continuación se activará la pantalla de reproducción.► Con el motor en marcha, pulse el botón 2 para desactivar la pantalla de reproducción.
NOTIC E
La función se pondrá en pausa automáticamente (la
pantalla de reproducción se volverá gris) en marcha atrás, a más de 15 km/h (9 mph).La función se reiniciará cuando el vehículo vuelva a viajar una vez más a una velocidad inferior a este umbral.
Funcionamiento
► En punto muerto, se muestra la vista trasera de manera predeterminada.► Al engranar la marcha atrás, se muestra la ayuda visual de marcha atrás en la pantalla (aunque esté apagada).

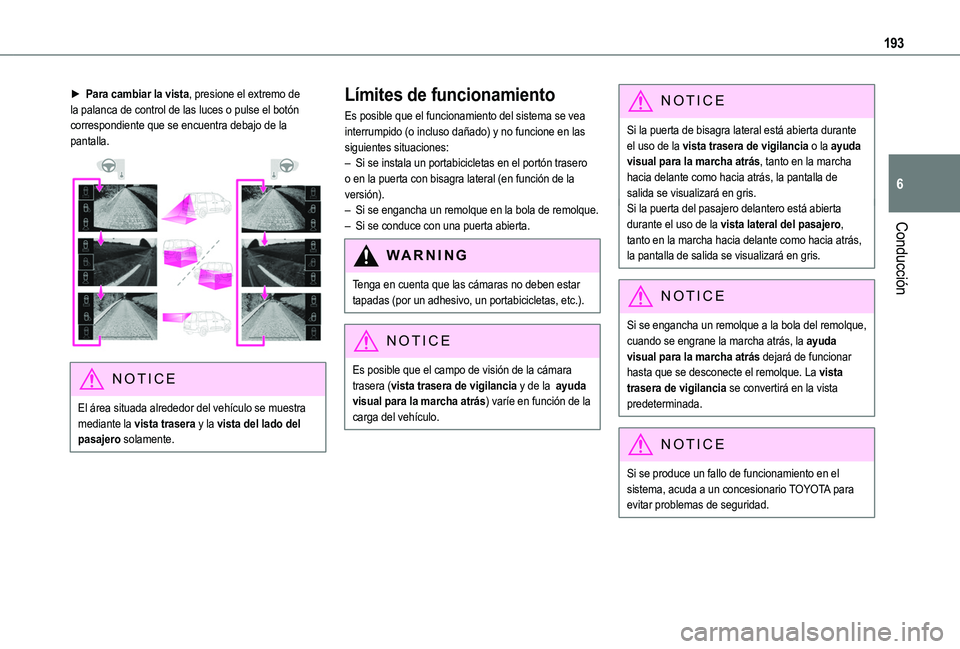

193
Conducción
6
► Para cambiar la vista, presione el extremo de la palanca de control de las luces o pulse el botón correspondiente que se encuentra debajo de la pantalla.

NOTIC E
El área situada alrededor del vehículo se muestra mediante la vista trasera y la vista del lado del pasajero solamente.
Límites de funcionamiento
Es posible que el funcionamiento del sistema se vea interrumpido (o incluso dañado) y no funcione en las siguientes situaciones:– Si se instala un portabicicletas en el portón trasero o en la puerta con bisagra lateral (en función de la versión).– Si se engancha un remolque en la bola de remolque.– Si se conduce con una puerta abierta.
WARNI NG
Tenga en cuenta que las cámaras no deben estar tapadas (por un adhesivo, un portabicicletas, etc.).
NOTIC E
Es posible que el campo de visión de la cámara trasera (vista trasera de vigilancia y de la ayuda visual para la marcha atrás) varíe en función de la carga del vehículo.
NOTIC E
Si la puerta de bisagra lateral está abierta durante el uso de la vista trasera de vigilancia o la ayuda visual para la marcha atrás, tanto en la marcha hacia delante como hacia atrás, la pantalla de salida se visualizará en gris.Si la puerta del pasajero delantero está abierta durante el uso de la vista lateral del pasajero, tanto en la marcha hacia delante como hacia atrás, la pantalla de salida se visualizará en gris.
NOTIC E
Si se engancha un remolque a la bola del remolque, cuando se engrane la marcha atrás, la ayuda visual para la marcha atrás dejará de funcionar hasta que se desconecte el remolque. La vista trasera de vigilancia se convertirá en la vista predeterminada.
NOTIC E
Si se produce un fallo de funcionamiento en el sistema, acuda a un concesionario TOYOTA para evitar problemas de seguridad.

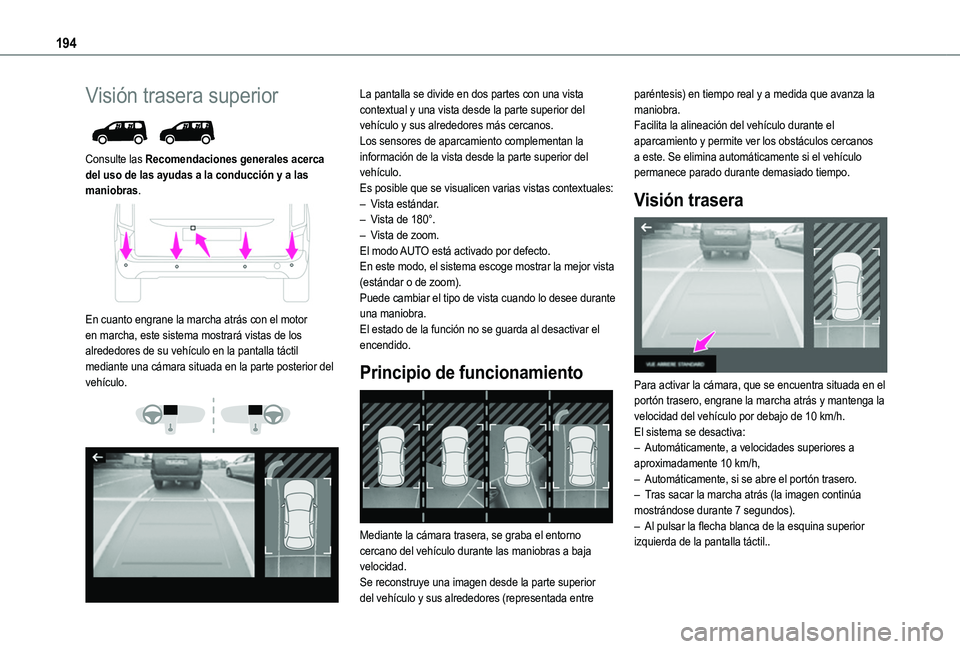

194
Visión trasera superior

Consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.

En cuanto engrane la marcha atrás con el motor en marcha, este sistema mostrará vistas de los alrededores de su vehículo en la pantalla táctil mediante una cámara situada en la parte posterior del vehículo.


La pantalla se divide en dos partes con una vista contextual y una vista desde la parte superior del vehículo y sus alrededores más cercanos.Los sensores de aparcamiento complementan la información de la vista desde la parte superior del vehículo.Es posible que se visualicen varias vistas contextuales:– Vista estándar.– Vista de 180°.– Vista de zoom.El modo AUTO está activado por defecto.En este modo, el sistema escoge mostrar la mejor vista (estándar o de zoom).Puede cambiar el tipo de vista cuando lo desee durante una maniobra.El estado de la función no se guarda al desactivar el encendido.
Principio de funcionamiento

Mediante la cámara trasera, se graba el entorno
cercano del vehículo durante las maniobras a baja velocidad.Se reconstruye una imagen desde la parte superior del vehículo y sus alrededores (representada entre
paréntesis) en tiempo real y a medida que avanza la maniobra.Facilita la alineación del vehículo durante el aparcamiento y permite ver los obstáculos cercanos a este. Se elimina automáticamente si el vehículo permanece parado durante demasiado tiempo.
Visión trasera

Para activar la cámara, que se encuentra situada en el portón trasero, engrane la marcha atrás y mantenga la velocidad del vehículo por debajo de 10 km/h.El sistema se desactiva:– Automáticamente, a velocidades superiores a aproximadamente 10 km/h,– Automáticamente, si se abre el portón trasero.– Tras sacar la marcha atrás (la imagen continúa mostrándose durante 7 segundos).– Al pulsar la flecha blanca de la esquina superior izquierda de la pantalla táctil..

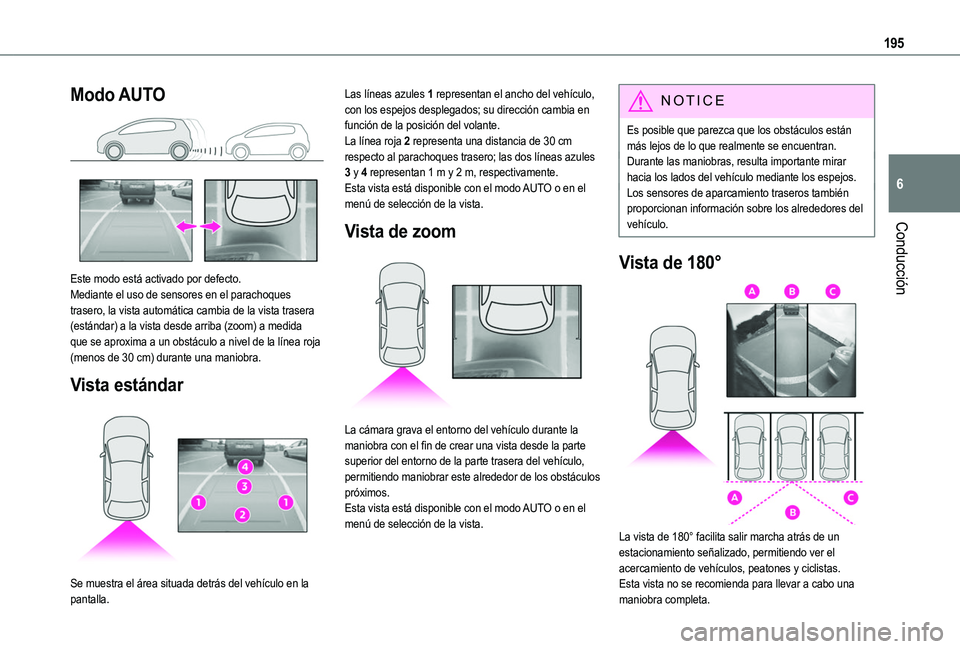

195
Conducción
6
Modo AUTO

Este modo está activado por defecto.Mediante el uso de sensores en el parachoques trasero, la vista automática cambia de la vista trasera (estándar) a la vista desde arriba (zoom) a medida que se aproxima a un obstáculo a nivel de la línea roja (menos de 30 cm) durante una maniobra.
Vista estándar

Se muestra el área situada detrás del vehículo en la
pantalla.
Las líneas azules 1 representan el ancho del vehículo, con los espejos desplegados; su dirección cambia en función de la posición del volante.La línea roja 2 representa una distancia de 30 cm respecto al parachoques trasero; las dos líneas azules 3 y 4 representan 1 m y 2 m, respectivamente.Esta vista está disponible con el modo AUTO o en el menú de selección de la vista.
Vista de zoom

La cámara grava el entorno del vehículo durante la
maniobra con el fin de crear una vista desde la parte superior del entorno de la parte trasera del vehículo, permitiendo maniobrar este alrededor de los obstáculos próximos.Esta vista está disponible con el modo AUTO o en el menú de selección de la vista.
NOTIC E
Es posible que parezca que los obstáculos están más lejos de lo que realmente se encuentran.Durante las maniobras, resulta importante mirar hacia los lados del vehículo mediante los espejos.Los sensores de aparcamiento traseros también proporcionan información sobre los alrededores del vehículo.
Vista de 180°

La vista de 180° facilita salir marcha atrás de un estacionamiento señalizado, permitiendo ver el acercamiento de vehículos, peatones y ciclistas.Esta vista no se recomienda para llevar a cabo una
maniobra completa.

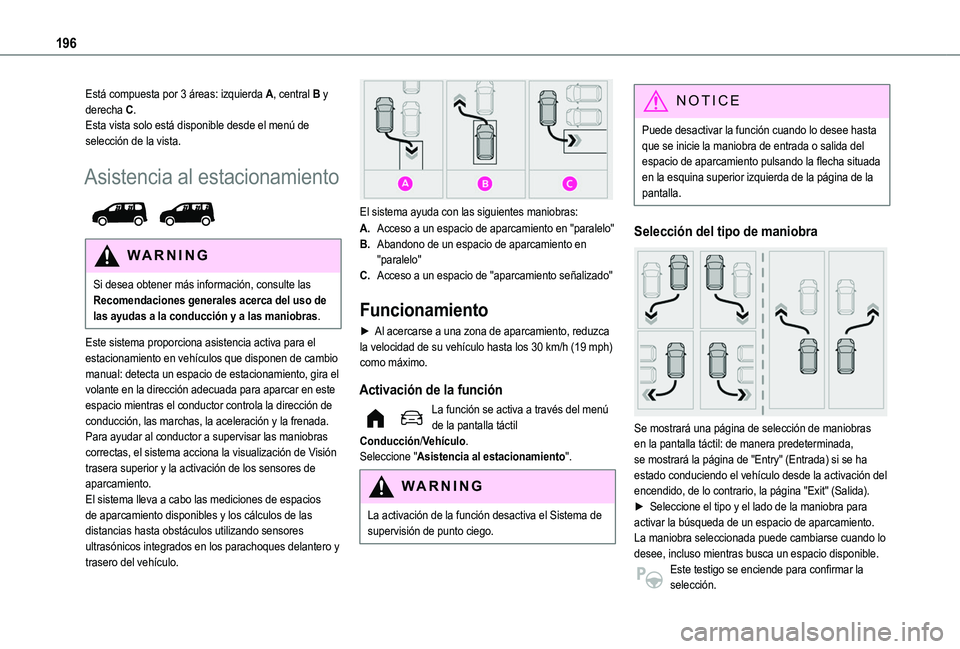

196
Está compuesta por 3 áreas: izquierda A, central B y derecha C.Esta vista solo está disponible desde el menú de selección de la vista.
Asistencia al estacionamiento

WARNI NG
Si desea obtener más información, consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.
Este sistema proporciona asistencia activa para el estacionamiento en vehículos que disponen de cambio manual: detecta un espacio de estacionamiento, gira el volante en la dirección adecuada para aparcar en este espacio mientras el conductor controla la dirección de conducción, las marchas, la aceleración y la frenada.Para ayudar al conductor a supervisar las maniobras correctas, el sistema acciona la visualización de Visión trasera superior y la activación de los sensores de aparcamiento.El sistema lleva a cabo las mediciones de espacios de aparcamiento disponibles y los cálculos de las distancias hasta obstáculos utilizando sensores ultrasónicos integrados en los parachoques delantero y trasero del vehículo.

El sistema ayuda con las siguientes maniobras:
A.Acceso a un espacio de aparcamiento en "paralelo"
B.Abandono de un espacio de aparcamiento en "paralelo"
C.Acceso a un espacio de "aparcamiento señalizado"
Funcionamiento
► Al acercarse a una zona de aparcamiento, reduzca la velocidad de su vehículo hasta los 30 km/h (19 mph) como máximo.
Activación de la función
La función se activa a través del menú de la pantalla táctil Conducción/Vehículo.
Seleccione "Asistencia al estacionamiento".
WARNI NG
La activación de la función desactiva el Sistema de supervisión de punto ciego.
NOTIC E
Puede desactivar la función cuando lo desee hasta que se inicie la maniobra de entrada o salida del espacio de aparcamiento pulsando la flecha situada en la esquina superior izquierda de la página de la pantalla.
Selección del tipo de maniobra

Se mostrará una página de selección de maniobras en la pantalla táctil: de manera predeterminada,
se mostrará la página de "Entry" (Entrada) si se ha estado conduciendo el vehículo desde la activación del encendido, de lo contrario, la página "Exit" (Salida).► Seleccione el tipo y el lado de la maniobra para activar la búsqueda de un espacio de aparcamiento.La maniobra seleccionada puede cambiarse cuando lo desee, incluso mientras busca un espacio disponible.Este testigo se enciende para confirmar la selección.

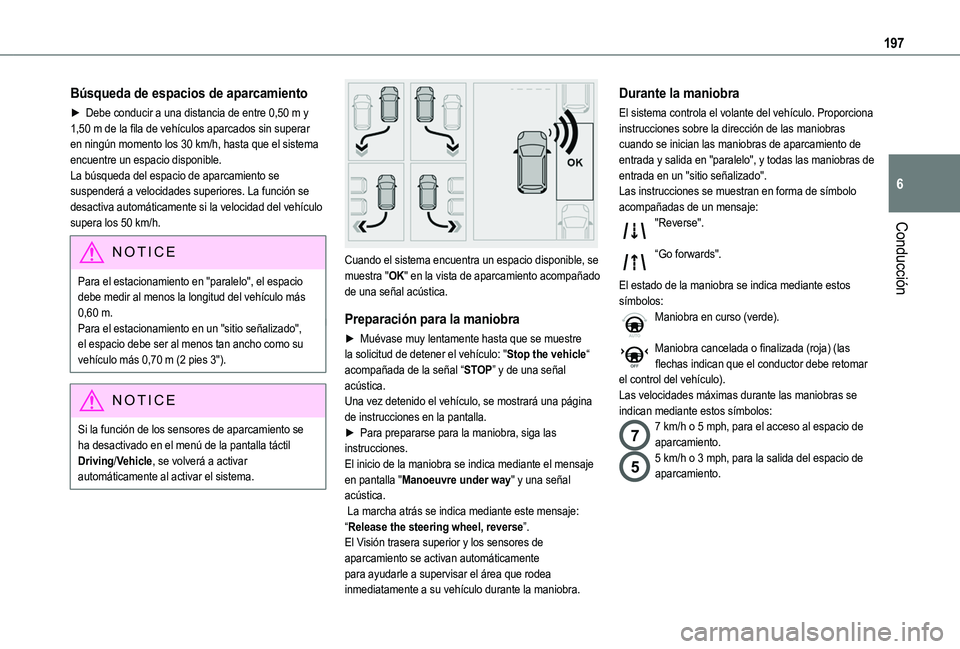

197
Conducción
6
Búsqueda de espacios de aparcamiento
► Debe conducir a una distancia de entre 0,50 m y 1,50 m de la fila de vehículos aparcados sin superar en ningún momento los 30 km/h, hasta que el sistema encuentre un espacio disponible.La búsqueda del espacio de aparcamiento se suspenderá a velocidades superiores. La función se desactiva automáticamente si la velocidad del vehículo supera los 50 km/h.
NOTIC E
Para el estacionamiento en "paralelo", el espacio debe medir al menos la longitud del vehículo más 0,60 m. Para el estacionamiento en un "sitio señalizado", el espacio debe ser al menos tan ancho como su vehículo más 0,70 m (2 pies 3").
NOTIC E
Si la función de los sensores de aparcamiento se ha desactivado en el menú de la pantalla táctil Driving/Vehicle, se volverá a activar automáticamente al activar el sistema.


Cuando el sistema encuentra un espacio disponible, se muestra "OK" en la vista de aparcamiento acompañado de una señal acústica.
Preparación para la maniobra
► Muévase muy lentamente hasta que se muestre la solicitud de detener el vehículo: "Stop the vehicle“ acompañada de la señal “STOP” y de una señal acústica.Una vez detenido el vehículo, se mostrará una página de instrucciones en la pantalla.► Para prepararse para la maniobra, siga las instrucciones. El inicio de la maniobra se indica mediante el mensaje en pantalla "Manoeuvre under way" y una señal acústica. La marcha atrás se indica mediante este mensaje: “Release the steering wheel, reverse”. El Visión trasera superior y los sensores de aparcamiento se activan automáticamente para ayudarle a supervisar el área que rodea inmediatamente a su vehículo durante la maniobra.
Durante la maniobra
El sistema controla el volante del vehículo. Proporciona instrucciones sobre la dirección de las maniobras cuando se inician las maniobras de aparcamiento de entrada y salida en "paralelo", y todas las maniobras de entrada en un "sitio señalizado".Las instrucciones se muestran en forma de símbolo acompañadas de un mensaje:"Reverse".
“Go forwards".
El estado de la maniobra se indica mediante estos símbolos:Maniobra en curso (verde).
Maniobra cancelada o finalizada (roja) (las flechas indican que el conductor debe retomar el control del vehículo).Las velocidades máximas durante las maniobras se indican mediante estos símbolos:
77 km/h o 5 mph, para el acceso al espacio de aparcamiento.
55 km/h o 3 mph, para la salida del espacio de aparcamiento.

198

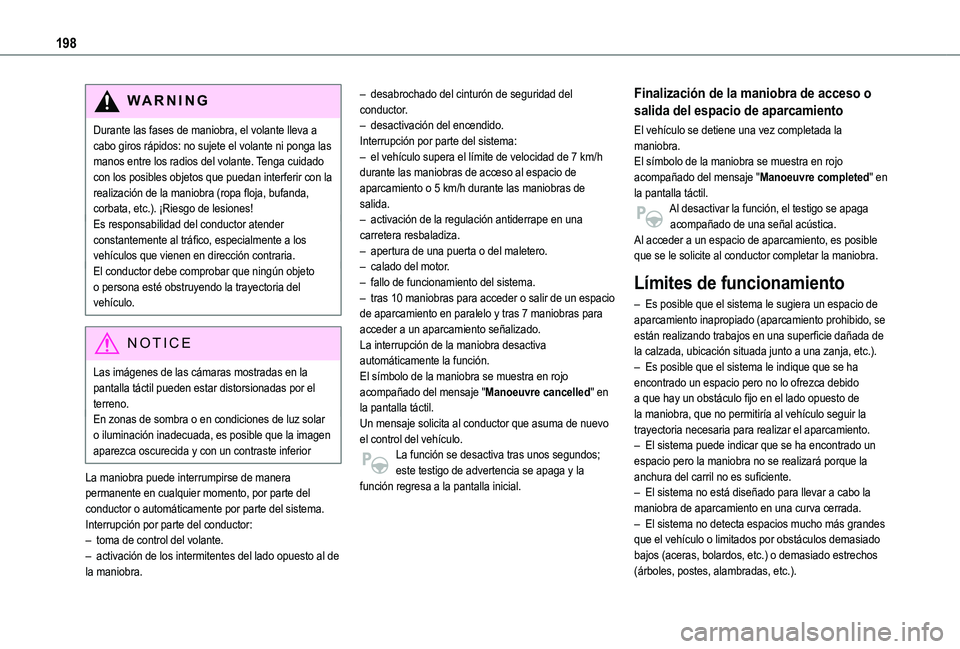

WARNI NG
Durante las fases de maniobra, el volante lleva a cabo giros rápidos: no sujete el volante ni ponga las manos entre los radios del volante. Tenga cuidado con los posibles objetos que puedan interferir con la realización de la maniobra (ropa floja, bufanda, corbata, etc.). ¡Riesgo de lesiones!Es responsabilidad del conductor atender constantemente al tráfico, especialmente a los vehículos que vienen en dirección contraria.El conductor debe comprobar que ningún objeto o persona esté obstruyendo la trayectoria del vehículo.
NOTIC E
Las imágenes de las cámaras mostradas en la pantalla táctil pueden estar distorsionadas por el terreno.En zonas de sombra o en condiciones de luz solar o iluminación inadecuada, es posible que la imagen aparezca oscurecida y con un contraste inferior
La maniobra puede interrumpirse de manera permanente en cualquier momento, por parte del conductor o automáticamente por parte del sistema.Interrupción por parte del conductor:– toma de control del volante.– activación de los intermitentes del lado opuesto al de la maniobra.
– desabrochado del cinturón de seguridad del conductor.– desactivación del encendido.Interrupción por parte del sistema:– el vehículo supera el límite de velocidad de 7 km/h durante las maniobras de acceso al espacio de aparcamiento o 5 km/h durante las maniobras de salida.– activación de la regulación antiderrape en una carretera resbaladiza.– apertura de una puerta o del maletero.– calado del motor.– fallo de funcionamiento del sistema.– tras 10 maniobras para acceder o salir de un espacio de aparcamiento en paralelo y tras 7 maniobras para acceder a un aparcamiento señalizado.La interrupción de la maniobra desactiva automáticamente la función.El símbolo de la maniobra se muestra en rojo acompañado del mensaje "Manoeuvre cancelled" en la pantalla táctil.Un mensaje solicita al conductor que asuma de nuevo el control del vehículo.
La función se desactiva tras unos segundos; este testigo de advertencia se apaga y la función regresa a la pantalla inicial.
Finalización de la maniobra de acceso o
salida del espacio de aparcamiento
El vehículo se detiene una vez completada la maniobra.El símbolo de la maniobra se muestra en rojo acompañado del mensaje "Manoeuvre completed" en la pantalla táctil.Al desactivar la función, el testigo se apaga acompañado de una señal acústica.Al acceder a un espacio de aparcamiento, es posible que se le solicite al conductor completar la maniobra.
Límites de funcionamiento
– Es posible que el sistema le sugiera un espacio de aparcamiento inapropiado (aparcamiento prohibido, se están realizando trabajos en una superficie dañada de la calzada, ubicación situada junto a una zanja, etc.).– Es posible que el sistema le indique que se ha encontrado un espacio pero no lo ofrezca debido a que hay un obstáculo fijo en el lado opuesto de la maniobra, que no permitiría al vehículo seguir la trayectoria necesaria para realizar el aparcamiento.
– El sistema puede indicar que se ha encontrado un espacio pero la maniobra no se realizará porque la anchura del carril no es suficiente.– El sistema no está diseñado para llevar a cabo la maniobra de aparcamiento en una curva cerrada.– El sistema no detecta espacios mucho más grandes que el vehículo o limitados por obstáculos demasiado bajos (aceras, bolardos, etc.) o demasiado estrechos (árboles, postes, alambradas, etc.).

199
Conducción
6

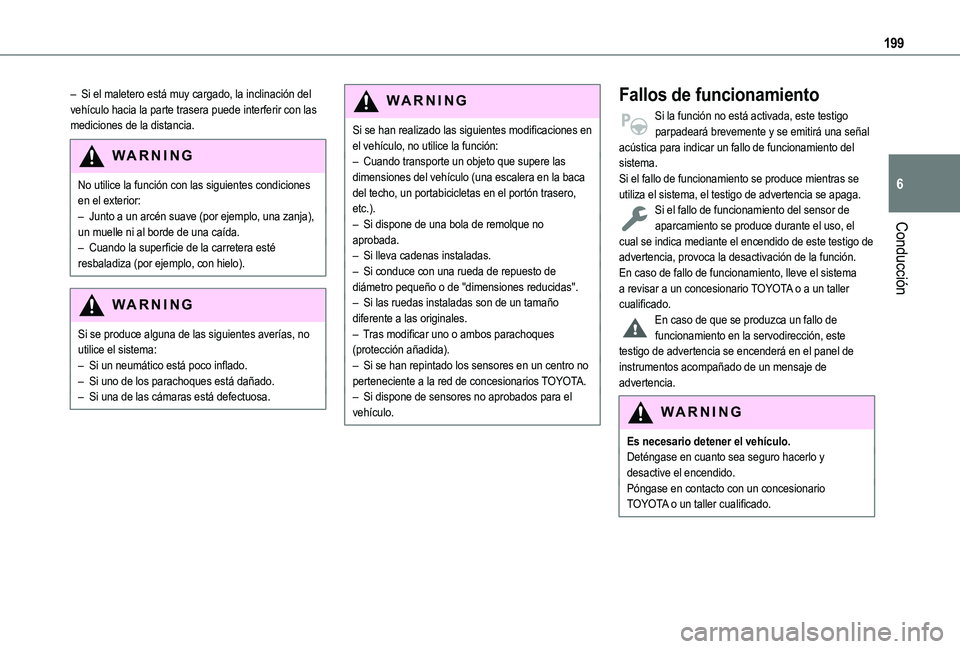

– Si el maletero está muy cargado, la inclinación del vehículo hacia la parte trasera puede interferir con las mediciones de la distancia.
WARNI NG
No utilice la función con las siguientes condiciones en el exterior:– Junto a un arcén suave (por ejemplo, una zanja), un muelle ni al borde de una caída.– Cuando la superficie de la carretera esté resbaladiza (por ejemplo, con hielo).
WARNI NG
Si se produce alguna de las siguientes averías, no utilice el sistema:– Si un neumático está poco inflado.– Si uno de los parachoques está dañado.– Si una de las cámaras está defectuosa.
WARNI NG
Si se han realizado las siguientes modificaciones en el vehículo, no utilice la función:– Cuando transporte un objeto que supere las dimensiones del vehículo (una escalera en la baca del techo, un portabicicletas en el portón trasero, etc.).– Si dispone de una bola de remolque no aprobada.– Si lleva cadenas instaladas.– Si conduce con una rueda de repuesto de diámetro pequeño o de "dimensiones reducidas".– Si las ruedas instaladas son de un tamaño diferente a las originales.– Tras modificar uno o ambos parachoques (protección añadida).– Si se han repintado los sensores en un centro no perteneciente a la red de concesionarios TOYOTA.– Si dispone de sensores no aprobados para el vehículo.
Fallos de funcionamiento
Si la función no está activada, este testigo parpadeará brevemente y se emitirá una señal acústica para indicar un fallo de funcionamiento del sistema.Si el fallo de funcionamiento se produce mientras se utiliza el sistema, el testigo de advertencia se apaga.Si el fallo de funcionamiento del sensor de aparcamiento se produce durante el uso, el cual se indica mediante el encendido de este testigo de advertencia, provoca la desactivación de la función.En caso de fallo de funcionamiento, lleve el sistema a revisar a un concesionario TOYOTA o a un taller cualificado.En caso de que se produzca un fallo de funcionamiento en la servodirección, este testigo de advertencia se encenderá en el panel de instrumentos acompañado de un mensaje de advertencia.
WARNI NG
Es necesario detener el vehículo.Deténgase en cuanto sea seguro hacerlo y desactive el encendido.Póngase en contacto con un concesionario TOYOTA o un taller cualificado.

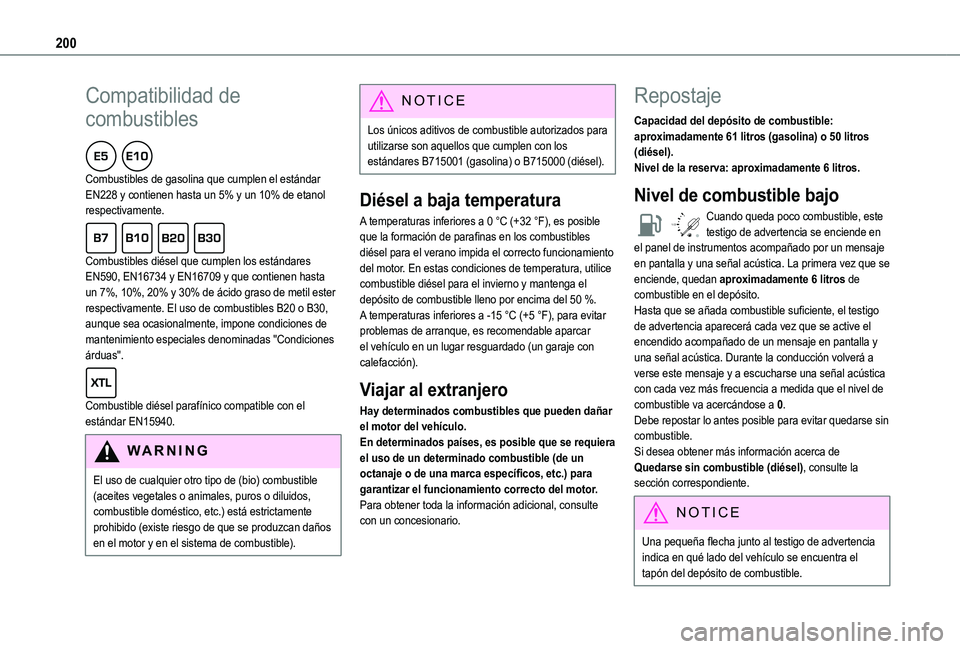

200
Compatibilidad de
combustibles
Combustibles de gasolina que cumplen el estándar EN228 y contienen hasta un 5% y un 10% de etanol respectivamente.
Combustibles diésel que cumplen los estándares EN590, EN16734 y EN16709 y que contienen hasta un 7%, 10%, 20% y 30% de ácido graso de metil ester respectivamente. El uso de combustibles B20 o B30, aunque sea ocasionalmente, impone condiciones de mantenimiento especiales denominadas "Condiciones árduas".
Combustible diésel parafínico compatible con el estándar EN15940.
WARNI NG
El uso de cualquier otro tipo de (bio) combustible (aceites vegetales o animales, puros o diluidos, combustible doméstico, etc.) está estrictamente prohibido (existe riesgo de que se produzcan daños en el motor y en el sistema de combustible).
NOTIC E
Los únicos aditivos de combustible autorizados para utilizarse son aquellos que cumplen con los estándares B715001 (gasolina) o B715000 (diésel).
Diésel a baja temperatura
A temperaturas inferiores a 0 °C (+32 °F), es posible que la formación de parafinas en los combustibles diésel para el verano impida el correcto funcionamiento del motor. En estas condiciones de temperatura, utilice combustible diésel para el invierno y mantenga el depósito de combustible lleno por encima del 50 %.A temperaturas inferiores a -15 °C (+5 °F), para evitar problemas de arranque, es recomendable aparcar el vehículo en un lugar resguardado (un garaje con calefacción).
Viajar al extranjero
Hay determinados combustibles que pueden dañar el motor del vehículo.En determinados países, es posible que se requiera
el uso de un determinado combustible (de un octanaje o de una marca específicos, etc.) para garantizar el funcionamiento correcto del motor.Para obtener toda la información adicional, consulte con un concesionario.
Repostaje
Capacidad del depósito de combustible: aproximadamente 61 litros (gasolina) o 50 litros (diésel).Nivel de la reserva: aproximadamente 6 litros.
Nivel de combustible bajo
/2
1 1Cuando queda poco combustible, este testigo de advertencia se enciende en el panel de instrumentos acompañado por un mensaje en pantalla y una señal acústica. La primera vez que se enciende, quedan aproximadamente 6 litros de combustible en el depósito.Hasta que se añada combustible suficiente, el testigo de advertencia aparecerá cada vez que se active el encendido acompañado de un mensaje en pantalla y una señal acústica. Durante la conducción volverá a verse este mensaje y a escucharse una señal acústica con cada vez más frecuencia a medida que el nivel de combustible va acercándose a 0.Debe repostar lo antes posible para evitar quedarse sin combustible.
Si desea obtener más información acerca de Quedarse sin combustible (diésel), consulte la sección correspondiente.
N
OTIC E
Una pequeña flecha junto al testigo de advertencia indica en qué lado del vehículo se encuentra el tapón del depósito de combustible.
