TOYOTA PROACE CITY EV 2021 Omistajan Käsikirja (in Finnish)

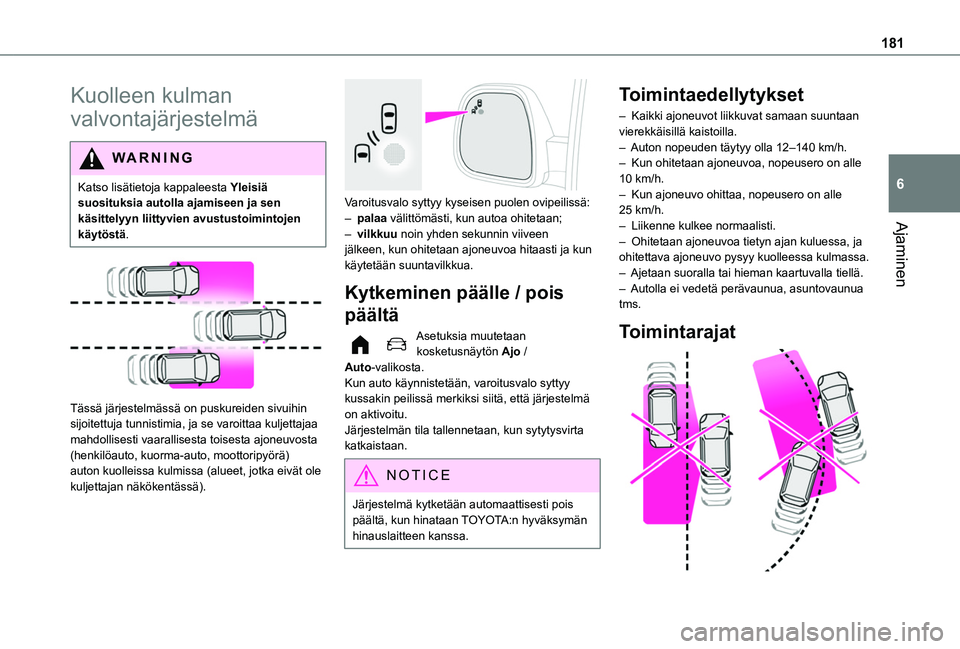

181
Ajaminen
6
Kuolleen kulman
valvontajärjestelmä
WARNI NG
Katso lisätietoja kappaleesta Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.


Tässä järjestelmässä on puskureiden sivuihin sijoitettuja tunnistimia, ja se varoittaa kuljettajaa mahdollisesti vaarallisesta toisesta ajoneuvosta
(henkilöauto, kuorma-auto, moottoripyörä) auton kuolleissa kulmissa (alueet, jotka eivät ole kuljettajan näkökentässä).

Varoitusvalo syttyy kyseisen puolen ovipeilissä:– palaa välittömästi, kun autoa ohitetaan;– vilkkuu noin yhden sekunnin viiveen jälkeen, kun ohitetaan ajoneuvoa hitaasti ja kun käytetään suuntavilkkua.
Kytkeminen päälle / pois
päältä
Asetuksia muutetaan kosketusnäytön Ajo / Auto-valikosta.Kun auto käynnistetään, varoitusvalo syttyy kussakin peilissä merkiksi siitä, että järjestelmä on aktivoitu.Järjestelmän tila tallennetaan, kun sytytysvirta katkaistaan.
NOTIC E
Järjestelmä kytketään automaattisesti pois päältä, kun hinataan TOYOTA:n hyväksymän hinauslaitteen kanssa.
Toimintaedellytykset
– Kaikki ajoneuvot liikkuvat samaan suuntaan vierekkäisillä kaistoilla.– Auton nopeuden täytyy olla 12–140 km/h.– Kun ohitetaan ajoneuvoa, nopeusero on alle 10 km/h.– Kun ajoneuvo ohittaa, nopeusero on alle 25 km/h.– Liikenne kulkee normaalisti.– Ohitetaan ajoneuvoa tietyn ajan kuluessa, ja ohitettava ajoneuvo pysyy kuolleessa kulmassa.– Ajetaan suoralla tai hieman kaartuvalla tiellä.– Autolla ei vedetä perävaunua, asuntovaunua tms.
Toimintarajat

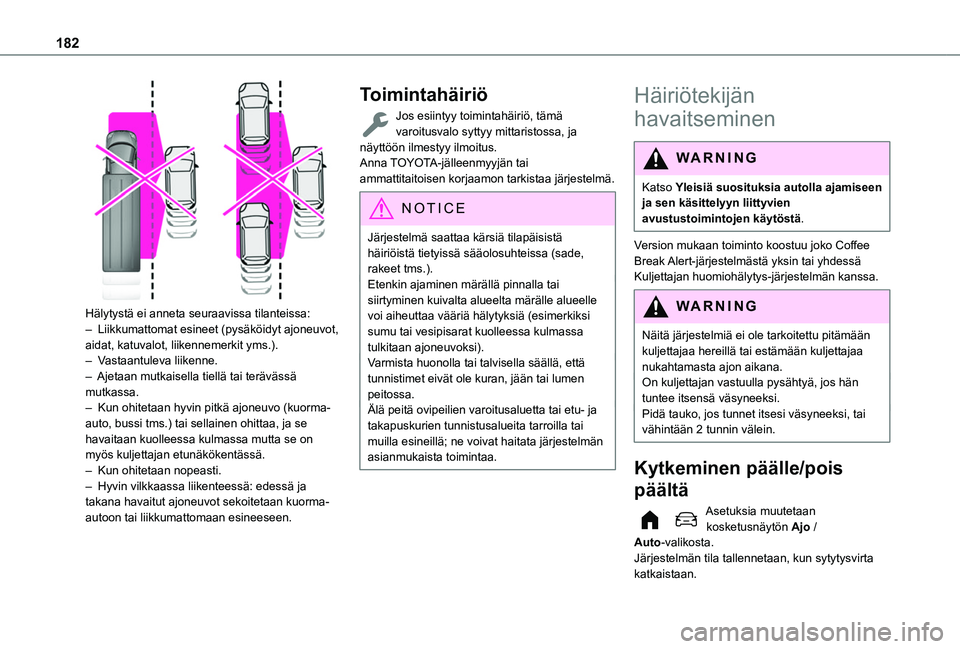

182

Hälytystä ei anneta seuraavissa tilanteissa:– Liikkumattomat esineet (pysäköidyt ajoneuvot, aidat, katuvalot, liikennemerkit yms.).– Vastaantuleva liikenne.– Ajetaan mutkaisella tiellä tai terävässä mutkassa.– Kun ohitetaan hyvin pitkä ajoneuvo (kuorma-auto, bussi tms.) tai sellainen ohittaa, ja se havaitaan kuolleessa kulmassa mutta se on myös kuljettajan etunäkökentässä.– Kun ohitetaan nopeasti.– Hyvin vilkkaassa liikenteessä: edessä ja takana havaitut ajoneuvot sekoitetaan kuorma-autoon tai liikkumattomaan esineeseen.
Toimintahäiriö
Jos esiintyy toimintahäiriö, tämä varoitusvalo syttyy mittaristossa, ja näyttöön ilmestyy ilmoitus.Anna TOYOTA-jälleenmyyjän tai ammattitaitoisen korjaamon tarkistaa järjestelmä.
NOTIC E
Järjestelmä saattaa kärsiä tilapäisistä
häiriöistä tietyissä sääolosuhteissa (sade, rakeet tms.).Etenkin ajaminen märällä pinnalla tai siirtyminen kuivalta alueelta märälle alueelle voi aiheuttaa vääriä hälytyksiä (esimerkiksi sumu tai vesipisarat kuolleessa kulmassa tulkitaan ajoneuvoksi).Varmista huonolla tai talvisella säällä, että tunnistimet eivät ole kuran, jään tai lumen peitossa.Älä peitä ovipeilien varoitusaluetta tai etu- ja takapuskurien tunnistusalueita tarroilla tai muilla esineillä; ne voivat haitata järjestelmän asianmukaista toimintaa.
Häiriötekijän
havaitseminen
WARNI NG
Katso Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.
Version mukaan toiminto koostuu joko Coffee Break Alert-järjestelmästä yksin tai yhdessä Kuljettajan huomiohälytys-järjestelmän kanssa.
WARNI NG
Näitä järjestelmiä ei ole tarkoitettu pitämään kuljettajaa hereillä tai estämään kuljettajaa nukahtamasta ajon aikana. On kuljettajan vastuulla pysähtyä, jos hän tuntee itsensä väsyneeksi.Pidä tauko, jos tunnet itsesi väsyneeksi, tai vähintään 2 tunnin välein.
Kytkeminen päälle/pois
päältä
Asetuksia muutetaan kosketusnäytön Ajo / Auto-valikosta.
Järjestelmän tila tallennetaan, kun sytytysvirta katkaistaan.

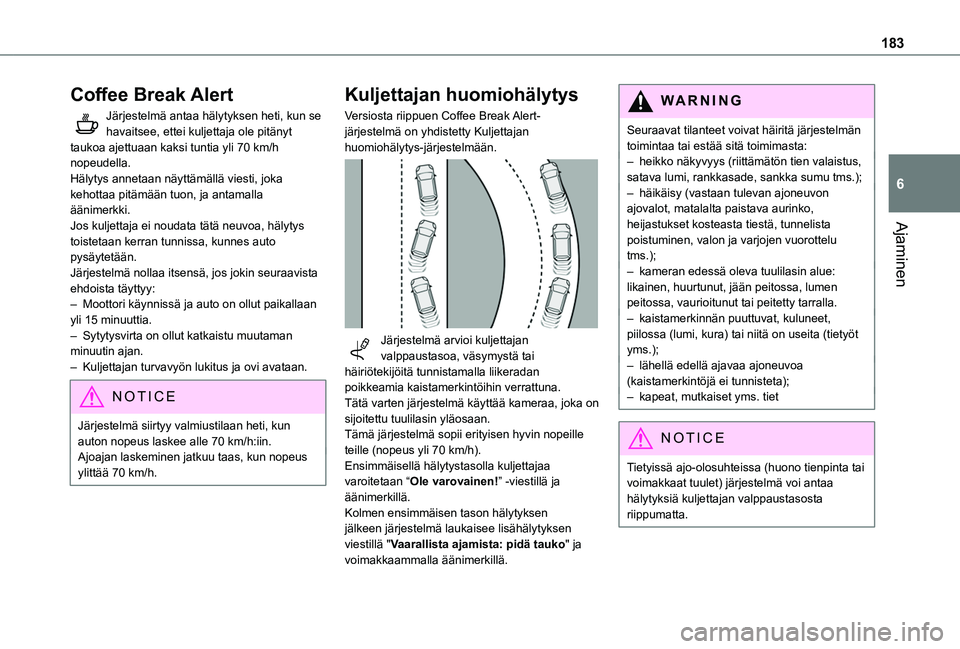

183
Ajaminen
6
Coffee Break Alert
Järjestelmä antaa hälytyksen heti, kun se havaitsee, ettei kuljettaja ole pitänyt taukoa ajettuaan kaksi tuntia yli 70 km/h nopeudella.Hälytys annetaan näyttämällä viesti, joka kehottaa pitämään tuon, ja antamalla äänimerkki.Jos kuljettaja ei noudata tätä neuvoa, hälytys toistetaan kerran tunnissa, kunnes auto pysäytetään.Järjestelmä nollaa itsensä, jos jokin seuraavista ehdoista täyttyy:– Moottori käynnissä ja auto on ollut paikallaan yli 15 minuuttia.– Sytytysvirta on ollut katkaistu muutaman minuutin ajan.– Kuljettajan turvavyön lukitus ja ovi avataan.
NOTIC E
Järjestelmä siirtyy valmiustilaan heti, kun auton nopeus laskee alle 70 km/h:iin.Ajoajan laskeminen jatkuu taas, kun nopeus ylittää 70 km/h.
Kuljettajan huomiohälytys
Versiosta riippuen Coffee Break Alert-järjestelmä on yhdistetty Kuljettajan huomiohälytys-järjestelmään.

Järjestelmä arvioi kuljettajan valppaustasoa, väsymystä tai häiriötekijöitä tunnistamalla liikeradan poikkeamia kaistamerkintöihin verrattuna.Tätä varten järjestelmä käyttää kameraa, joka on sijoitettu tuulilasin yläosaan.Tämä järjestelmä sopii erityisen hyvin nopeille
teille (nopeus yli 70 km/h).Ensimmäisellä hälytystasolla kuljettajaa varoitetaan “Ole varovainen!” -viestillä ja äänimerkillä.Kolmen ensimmäisen tason hälytyksen jälkeen järjestelmä laukaisee lisähälytyksen viestillä "Vaarallista ajamista: pidä tauko" ja voimakkaammalla äänimerkillä.
WARNI NG
Seuraavat tilanteet voivat häiritä järjestelmän toimintaa tai estää sitä toimimasta:– heikko näkyvyys (riittämätön tien valaistus, satava lumi, rankkasade, sankka sumu tms.);– häikäisy (vastaan tulevan ajoneuvon ajovalot, matalalta paistava aurinko, heijastukset kosteasta tiestä, tunnelista poistuminen, valon ja varjojen vuorottelu tms.);– kameran edessä oleva tuulilasin alue: likainen, huurtunut, jään peitossa, lumen peitossa, vaurioitunut tai peitetty tarralla.– kaistamerkinnän puuttuvat, kuluneet, piilossa (lumi, kura) tai niitä on useita (tietyöt yms.);– lähellä edellä ajavaa ajoneuvoa (kaistamerkintöjä ei tunnisteta);– kapeat, mutkaiset yms. tiet
NOTIC E
Tietyissä ajo-olosuhteissa (huono tienpinta tai voimakkaat tuulet) järjestelmä voi antaa hälytyksiä kuljettajan valppaustasosta riippumatta.

184
WARNI NG
Seuraavat tilanteet voivat häiritä järjestelmän toimintaa tai estää sitä toimimasta:– kaistamerkinnän puuttuvat, kuluneet, piilossa (lumi, kura) tai niitä on useita (tietyöt yms.),– lähellä edellä ajavaa ajoneuvoa (kaistamerkintöjä ei tunnisteta),– kapeat, mutkaiset yms. tiet
Pysäköintitutkat
WARNI NG
Katso Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.


Puskuriin kiinnitettyjen tunnistimien avulla tämä järjestelmä ilmaisee esteiden läheisyyden (esim. jalankulkija, ajoneuvo, puu, aita) niiden tunnistusalueella.
Takapysäköintitutka
►  Kytke peruutusvaihde päälle järjestelmän käynnistämiseksi (vahvistetaan äänimerkillä).Järjestelmä kytkeytyy pois päältä, kun vaihdetaan pois peruutusvaihteelta.
Ääniavustus

Tämä järjestelmä ilmoittaa esteistä sekä tunnistimien tunnistusalueella että ohjauspyörän asennon määrittämällä auton reitillä.

Malliversiosta riippuen vain oheisessa esimerkkikuvassa varjostetulla alueella olevat esteet ilmaistaan ääniavustuksella.Esteen lähestyminen ilmaistaan merkkiäänellä, joka muuttuu sitä tiheämmäksi, mitä lähempänä este on.
Kun esteen ja auton välinen etäisyys on alle 30 cm (noin), merkkiääni muuttuu jatkuvaksi.Ääni tulee kaiuttimista (vasemmalta tai oikealta) ja ilmaisee samalla, kummalla puolella autoa este on.
NOTIC E
Merkkiäänen säätäminenTOYOTA Connect Radio tai TOYOTA
Connect Nav yhteydessä tämän painikkeen painaminen avaa merkkiäänen voimakkuuden säätöikkunan.
Visuaalinen avustus

Täydentää ääniavustusta, auton ajolinjaa huomioimatta, näyttämällä näytöllä palkkeja, jotka kertovat auton etäisyyden esteeseen (valkoinen: kauempana olevat esteet, oranssi: lähellä olevat esteet, punainen: erittäin lähellä olevat esteet).Kun este on hyvin lähellä, näytölle tulee vaarasymboli.

185
Ajaminen
6
Etupysäköintitutka
Takapysäköintitutkan lisäksi etupysäköintitutkat kytkeytyvät päälle, kun auton edessä havaitaan este ja nopeus on alle 10 km/h.Etupysäköintitutka kytkeytyy pois päältä, jos auto pysähtyy yli kolmeksi sekunniksi eteenpäinajovaihde kytkettynä, jos este poistuu tai kun ajonopeus ylittää 10 km/h.
NOTIC E
Kaiuttimista kuuluva ääni (edestä tai takaa) paikantaa esteen auton suhteen, ts. onko se edessä vai takana.
Sivupysäköintitutkat

Järjestelmä käyttää neljää etu- ja takapuskurin sivuihin asennettua lisätunnistinta määrittääkseen kiinteiden esteiden sijainnin autoa liikuteltaessa ja ilmoittaa kuljettajalle, kun auton sivuilla on esteitä.
WARNI NG
Vain kiinteät esteet ilmoitetaan oikein. Auton liikkeen alussa havaitut liikkuvat esteet saatetaan ilmoittaa virheellisesti, kun taas auton sivuille ilmaantuvia esteitä, joita ei havaittu aiemmin, ei ilmoiteta lainkaan.
WARNI NG
Auton liikkeen aikana muistiin tallennetut esteet katoavat muistista, kun virta katkaistaan.
Kytkeminen pois päältä /
takaisin päälle
Ilman kosketusnäyttöä


►  Kytke järjestelmä pois päältä tai päälle 
painamalla tätä painiketta.Merkkivalo palaa, kun järjestelmä on kytketty pois päältä.
Kosketusnäytön kanssa
Asetuksia muutetaan kosketusnäytön Ajo / Auto-valikosta.Järjestelmän tila säilyy muistissa, kun sytytysvirta katkaistaan.

NOTIC E
Takapysäköintitutka kytkeytyy automaattisesti pois päältä, jos valmistajan ohjeiden mukaisesti asennettuun vetokoukkuun kiinnitetään perävaunu tai polkupyörien kuljetusteline.Tällöin perävaunun ääriviiva näkyy kuvassa auton takana.
Pysäköintitutkat kytkeytyvät pois päältä, kun Pysäköintiavustus -järjestelmä mittaa tilaa.Katso lisätietoja Pysäköintiavustus asianmukaisesta kappaleesta.

186
Toimintarajat
Jos tavaratilassa on raskas kuorma, auton asento voi muuttua, mikä vaikuttaa etäisyysmittauksiin.
Toimintahäiriö
Jos järjestelmässä on toimintahäiriö peruutusvaihdetta kytkettäessä, tämä varoitusvalo syttyy mittaristossa ja näyttöön ilmestyy ilmoitus yhdessä äänimerkin (lyhyt piippaus) kanssa.Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa se.
Peruutuskamera

WARNI NG
Katso lisätietoja kappaleesta Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.
Kun sytytysvirta on kytketty, järjestelmä näyttää lisäjarruvalon lähellä olevan kameran avulla auton takana olevan alueen peruutusnäytössä (jos kyseessä on umpipakettiauto tai umpinainen väliseinä).Peruutuskamera aktivoituu automaattisesti, kun peruutusvaihde kytketään. Kuva näytetään peruutusnäytössä. Peruutusnäyttö sammuu, kun vaihteisto on vapaalla tai eteenpäinajovaihteella.


Siniset viivat 1 esittävät auton yleistä suuntoo (rako vastaa auton leveyttä peileineen).Punainen viiva 2 esittää noin 30 cm:n etäisyyttä auton takapuskurin reunan takana.Vihreät viivat 3 esittävät noin 1 ja 2 metrin etäisyyttä auton takapuskurin reunan takana.Turkoosinsiniset käyrät 4 esittävät suurinta kääntöympyrää.
WARNI NG
Kamera ei välttämättä näe kaikkia esineitä.
WARNI NG
Eräitä ajoneuvoja voi olla vaikea nähdä (tummat värit, valot pois päältä), kun näytön kirkkautta pienennetään käyttämällä auton valaistuksen säätöä.

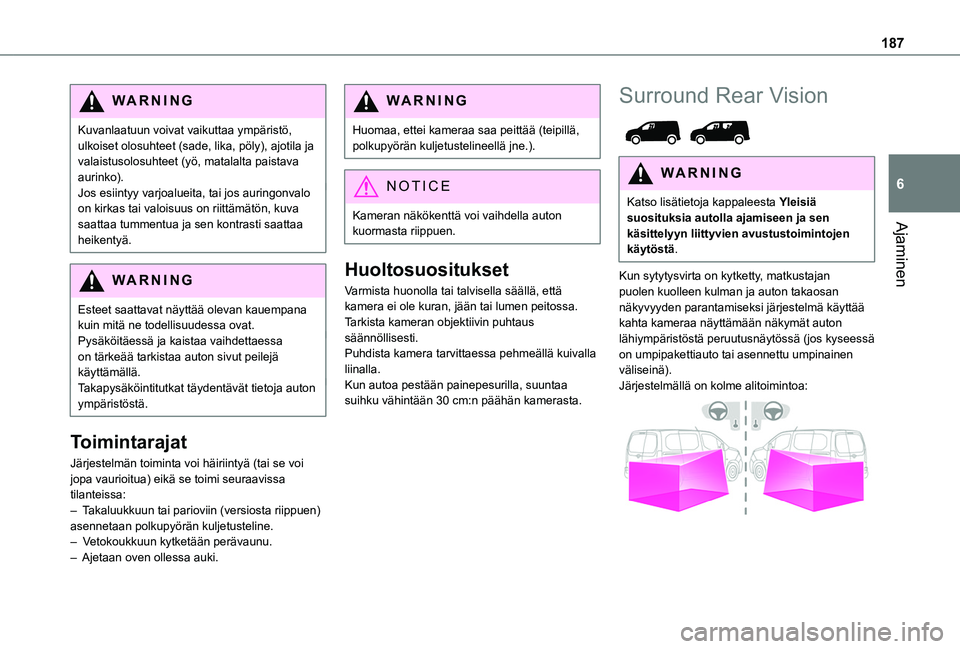

187
Ajaminen
6
WARNI NG
Kuvanlaatuun voivat vaikuttaa ympäristö, ulkoiset olosuhteet (sade, lika, pöly), ajotila ja valaistusolosuhteet (yö, matalalta paistava aurinko).Jos esiintyy varjoalueita, tai jos auringonvalo on kirkas tai valoisuus on riittämätön, kuva saattaa tummentua ja sen kontrasti saattaa heikentyä.
WARNI NG
Esteet saattavat näyttää olevan kauempana kuin mitä ne todellisuudessa ovat.Pysäköitäessä ja kaistaa vaihdettaessa on tärkeää tarkistaa auton sivut peilejä käyttämällä.Takapysäköintitutkat täydentävät tietoja auton ympäristöstä.
Toimintarajat
Järjestelmän toiminta voi häiriintyä (tai se voi jopa vaurioitua) eikä se toimi seuraavissa tilanteissa:– Takaluukkuun tai parioviin (versiosta riippuen) asennetaan polkupyörän kuljetusteline.– Vetokoukkuun kytketään perävaunu.– Ajetaan oven ollessa auki.
W ARNI NG
Huomaa, ettei kameraa saa peittää (teipillä, polkupyörän kuljetustelineellä jne.).
NOTIC E
Kameran näkökenttä voi vaihdella auton kuormasta riippuen.
Huoltosuositukset
Varmista huonolla tai talvisella säällä, että kamera ei ole kuran, jään tai lumen peitossa.Tarkista kameran objektiivin puhtaus säännöllisesti.Puhdista kamera tarvittaessa pehmeällä kuivalla liinalla.Kun autoa pestään painepesurilla, suuntaa suihku vähintään 30 cm:n päähän kamerasta.
Surround Rear Vision

WARNI NG
Katso lisätietoja kappaleesta Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.
Kun sytytysvirta on kytketty, matkustajan puolen kuolleen kulman ja auton takaosan näkyvyyden parantamiseksi järjestelmä käyttää kahta kameraa näyttämään näkymät auton lähiympäristöstä peruutusnäytössä (jos kyseessä\
on umpipakettiauto tai asennettu umpinainen väliseinä).Järjestelmällä on kolme alitoimintoa:

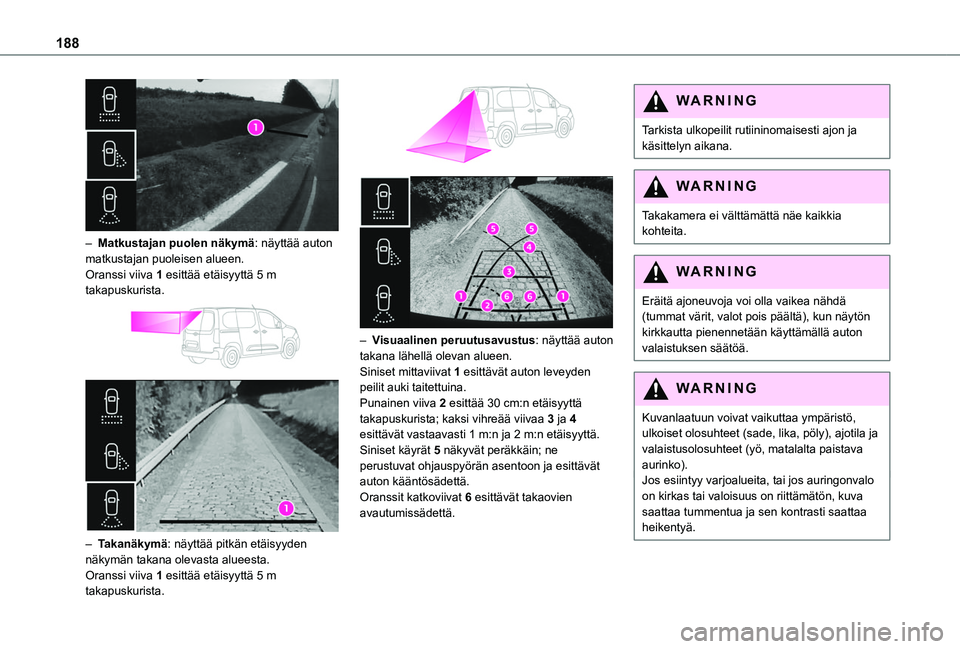

188

– Matkustajan puolen näkymä: näyttää auton matkustajan puoleisen alueen.Oranssi viiva 1 esittää etäisyyttä 5 m takapuskurista.


– Takanäkymä: näyttää pitkän etäisyyden näkymän takana olevasta alueesta.Oranssi viiva 1 esittää etäisyyttä 5 m takapuskurista.


– Visuaalinen peruutusavustus: näyttää auton takana lähellä olevan alueen.Siniset mittaviivat 1 esittävät auton leveyden peilit auki taitettuina.Punainen viiva 2 esittää 30 cm:n etäisyyttä takapuskurista; kaksi vihreää viivaa 3 ja 4 esittävät vastaavasti 1 m:n ja 2 m:n etäisyyttä.Siniset käyrät 5 näkyvät peräkkäin; ne perustuvat ohjauspyörän asentoon ja esittävät auton kääntösädettä.Oranssit katkoviivat 6 esittävät takaovien avautumissädettä.
WARNI NG
Tarkista ulkopeilit rutiininomaisesti ajon ja käsittelyn aikana.
WARNI NG
Takakamera ei välttämättä näe kaikkia kohteita.
WARNI NG
Eräitä ajoneuvoja voi olla vaikea nähdä (tummat värit, valot pois päältä), kun näytön kirkkautta pienennetään käyttämällä auton valaistuksen säätöä.
WARNI NG
Kuvanlaatuun voivat vaikuttaa ympäristö, ulkoiset olosuhteet (sade, lika, pöly), ajotila ja valaistusolosuhteet (yö, matalalta paistava aurinko).Jos esiintyy varjoalueita, tai jos auringonvalo on kirkas tai valoisuus on riittämätön, kuva saattaa tummentua ja sen kontrasti saattaa heikentyä.

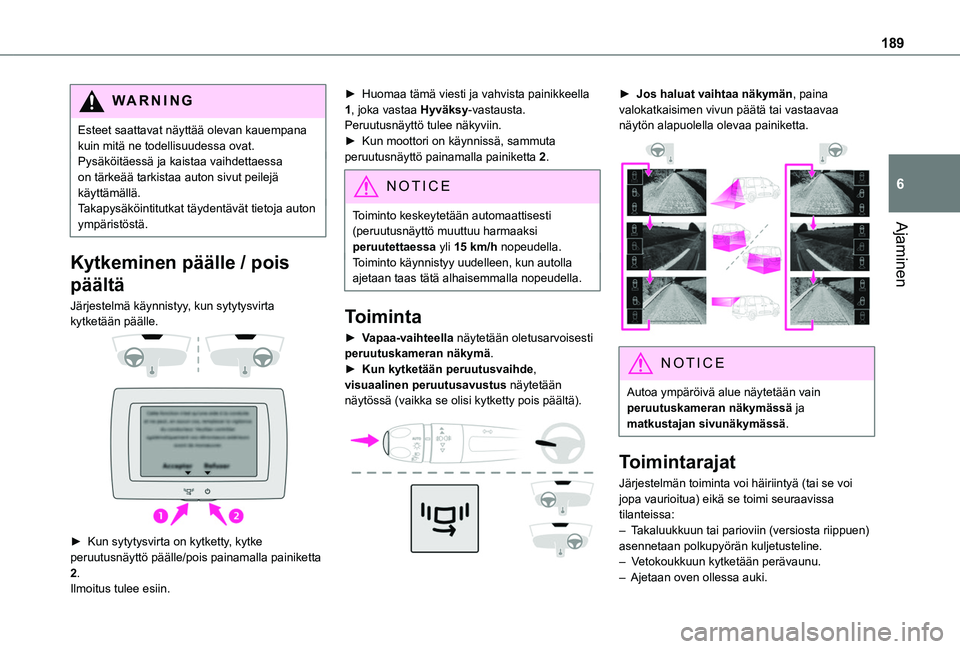

189
Ajaminen
6
WARNI NG
Esteet saattavat näyttää olevan kauempana kuin mitä ne todellisuudessa ovat.Pysäköitäessä ja kaistaa vaihdettaessa on tärkeää tarkistaa auton sivut peilejä käyttämällä.Takapysäköintitutkat täydentävät tietoja auton ympäristöstä.
Kytkeminen päälle / pois
päältä
Järjestelmä käynnistyy, kun sytytysvirta kytketään päälle.


►  Kun sytytysvirta on kytketty, kytke 
peruutusnäyttö päälle/pois painamalla painiketta 2.Ilmoitus tulee esiin.
►  Huomaa tämä viesti ja vahvista painikkeella 1, joka vastaa Hyväksy-vastausta.Peruutusnäyttö tulee näkyviin.►  Kun moottori on käynnissä, sammuta peruutusnäyttö painamalla painiketta 2.
NOTIC E
Toiminto keskeytetään automaattisesti (peruutusnäyttö muuttuu harmaaksi
peruutettaessa yli 15 km/h nopeudella.Toiminto käynnistyy uudelleen, kun autolla ajetaan taas tätä alhaisemmalla nopeudella.
Toiminta
► Vapaa-vaihteella näytetään oletusarvoisesti peruutuskameran näkymä.► Kun kytketään peruutusvaihde, visuaalinen peruutusavustus näytetään näytössä (vaikka se olisi kytketty pois päältä).

► Jos haluat vaihtaa näkymän, paina valokatkaisimen vivun päätä tai vastaavaa näytön alapuolella olevaa painiketta.

NOTIC E
Autoa ympäröivä alue näytetään vain peruutuskameran näkymässä ja matkustajan sivunäkymässä.
Toimintarajat
Järjestelmän toiminta voi häiriintyä (tai se voi jopa vaurioitua) eikä se toimi seuraavissa tilanteissa:– Takaluukkuun tai parioviin (versiosta riippuen) asennetaan polkupyörän kuljetusteline.– Vetokoukkuun kytketään perävaunu.– Ajetaan oven ollessa auki.

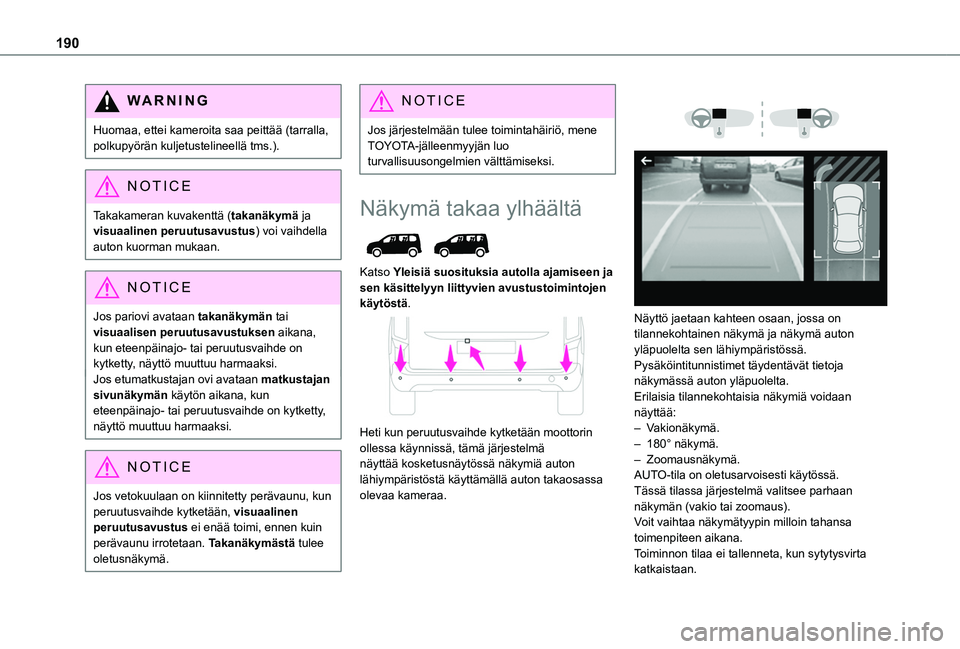

190
WARNI NG
Huomaa, ettei kameroita saa peittää (tarralla, polkupyörän kuljetustelineellä tms.).
NOTIC E
Takakameran kuvakenttä (takanäkymä ja visuaalinen peruutusavustus) voi vaihdella
auton kuorman mukaan.
NOTIC E
Jos pariovi avataan takanäkymän tai visuaalisen peruutusavustuksen aikana, kun eteenpäinajo- tai peruutusvaihde on kytketty, näyttö muuttuu harmaaksi.Jos etumatkustajan ovi avataan matkustajan sivunäkymän käytön aikana, kun eteenpäinajo- tai peruutusvaihde on kytketty, näyttö muuttuu harmaaksi.
NOTIC E
Jos vetokuulaan on kiinnitetty perävaunu, kun peruutusvaihde kytketään, visuaalinen peruutusavustus ei enää toimi, ennen kuin perävaunu irrotetaan. Takanäkymästä tulee oletusnäkymä.
NOTIC E
Jos järjestelmään tulee toimintahäiriö, mene TOYOTA-jälleenmyyjän luo turvallisuusongelmien välttämiseksi.
Näkymä takaa ylhäältä

Katso Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.

Heti kun peruutusvaihde kytketään moottorin
ollessa käynnissä, tämä järjestelmä näyttää kosketusnäytössä näkymiä auton lähiympäristöstä käyttämällä auton takaosassa olevaa kameraa.



Näyttö jaetaan kahteen osaan, jossa on tilannekohtainen näkymä ja näkymä auton yläpuolelta sen lähiympäristössä.Pysäköintitunnistimet täydentävät tietoja näkymässä auton yläpuolelta.Erilaisia tilannekohtaisia näkymiä voidaan näyttää:– Vakionäkymä.– 180° näkymä.– Zoomausnäkymä.AUTO-tila on oletusarvoisesti käytössä.Tässä tilassa järjestelmä valitsee parhaan näkymän (vakio tai zoomaus).Voit vaihtaa näkymätyypin milloin tahansa toimenpiteen aikana.
Toiminnon tilaa ei tallenneta, kun sytytysvirta katkaistaan.
