Käytännön tietoja
7
WARNI NG
KorkeapainepesuSähkökomponenttien vaurioitumisen välttämiseksi on ehdottoman kiellettyä käyttää korkeapainepesua moottoritilassa tai alustassa.Älä käytä yli 80 bar painetta korin pesemiseen.
WARNI NG
Älä koskaan päästä vettä tai pölyä liittimeen tai lataussuuttimeen – sähköiskun tai tulipalon vaara!Älä koskaan kytke/irrota lataussuutinta tai kaapelia märin käsin – sähköiksun vaara!
Ajoakku
Tämä akku varastoi energian, joka annetaan sähkömoottorille ja matkustamon
mukavuuslämpötilaa ylläpitäville laitteille. Se purkautuu käytön aikana, minkä takia se täytyy ladata säännöllisesti. Ennen lataamista ei tarvitse ajoakun varauksen laskemista varatasolle.Akun kesto saattaa vaihdella ajotavan, reitin, mukavuuslämpötilaa ylläpitävien laitteiden käytön ja akun komponenttien ikääntymisen mukaan.
NOTIC E
Ajoakun ikääntymiseen vaikuttavat useat tekijät, mm. ilmasto-olosuhteet, ajettu matka ja miten usein akku on pikaladattu.
WARNI NG
Jos ajoakku vaurioituu
Töiden tekeminen autossa itse on ehdottomasti kielletty.Älä kosketa akusta tulevia nesteitä, ja jos niitä pääsee iholle, pese runsaalla vedellä ja ota yhteyttä lääkäriin mahdollisimman pian.Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa järjestelmä.
Latausliittimet ja
merkkivalot

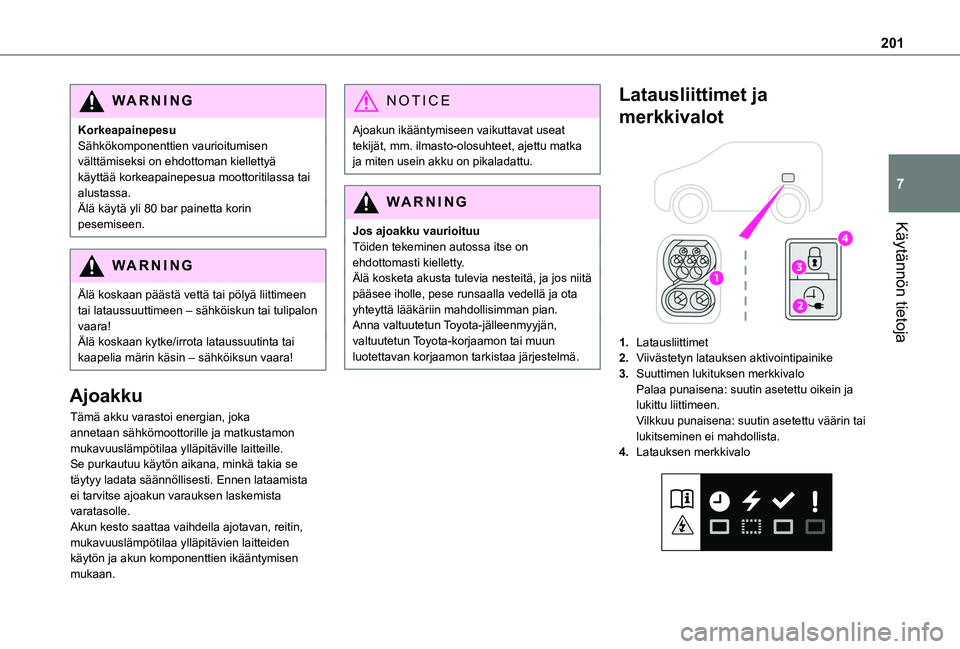

1.Latausliittimet
2.Viivästetyn latauksen aktivointipainike
3.Suuttimen lukituksen merkkivaloPalaa punaisena: suutin asetettu oikein ja lukittu liittimeen.Vilkkuu punaisena: suutin asetettu väärin tai lukitseminen ei mahdollista.
4.Latauksen merkkivalo

202
Latauksen merkkivalon tilaMerkitys
Palaa valkoisenaValo opastaa avaamaan latausluukun ja irrottamaan latauskaapelin.
Palaa sinisenäViivästetty lataus.
Vilkkuva vihreäLataus käynnissä.
Palaa vihreänäLataus valmis.Latauksen merkkivalo sammuu noin 2 minuutin kuluttua, kun auton toiminnot siirtyvät valmiustilaan.Merkkivalo syttyy uudelleen, kun auton lukitus avataan käyttämällä Älyavain tai kun ovi avataan, osoituksea siitä, että akku on ladattu täyteen.
Latauksen merkkivalon tilaMerkitys
Palaa punaisenaToimintahäiriö.
WARNI NG
Jos latausluukkuun on kohdistunut kevytkin isku, älä käytä sitä.Älä pura tai muuta latausliitintä – sähköiskun ja/tai tulipalon vaara!Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
Latauskaapelit, pistorasiat
ja laturit
Auto mukana (mallin mukaan) toimitettu latauskaapeli on yhteensopiva myyntimaan sähköjärjestelmän kanssa. Jos matkustat ulkomaille, tarkista sikäläisten sähköjärjestelmien yhteensopivuus latauskaapelin kanssa.Jälleenmyyjältä on saatavana täydellinen valikoima latauskaapeleita.Ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon lisätietojen saamista ja sopivien latauskaapelien hankkimista varten.

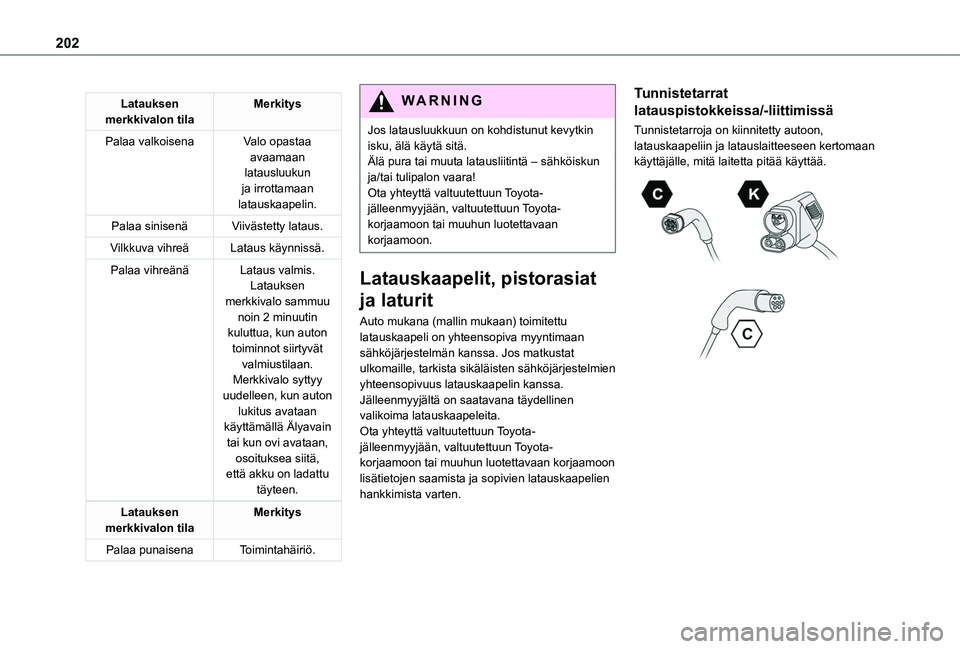

Tunnistetarrat
latauspistokkeissa/-liittimissä
Tunnistetarroja on kiinnitetty autoon, latauskaapeliin ja latauslaitteeseen kertomaan käyttäjälle, mitä laitetta pitää käyttää.

203
Käytännön tietoja
7

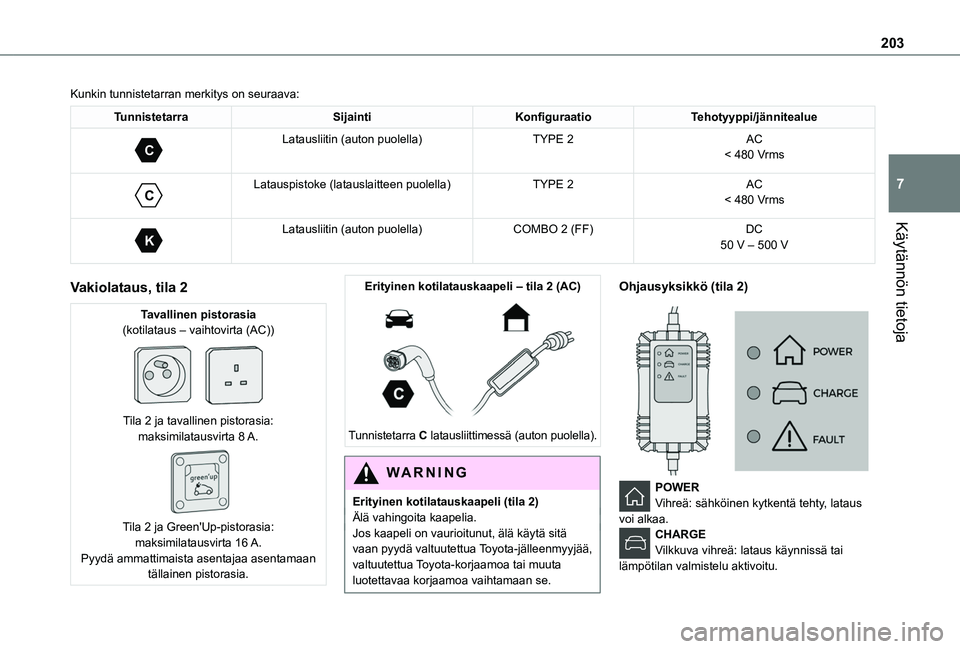

Kunkin tunnistetarran merkitys on seuraava:
TunnistetarraSijaintiKonfiguraatioTehotyyppi/jännitealue
C
Latausliitin (auton puolella)TYPE 2AC< 480 Vrms

C
Latauspistoke (latauslaitteen puolella)TYPE 2AC< 480 Vrms

K
Latausliitin (auton puolella)COMBO 2 (FF)DC
50 V – 500 V
Vakiolataus, tila 2
Tavallinen pistorasia(kotilataus – vaihtovirta (AC))

Tila 2 ja tavallinen pistorasia: maksimilatausvirta 8 A.

Tila 2 ja Green'Up-pistorasia: maksimilatausvirta 16 A.Pyydä ammattimaista asentajaa asentamaan tällainen pistorasia.
Erityinen kotilatauskaapeli – tila 2 (AC)

Tunnistetarra C latausliittimessä (auton puolella).
WARNI NG
Erityinen kotilatauskaapeli (tila 2)Älä vahingoita kaapelia.Jos kaapeli on vaurioitunut, älä käytä sitä vaan pyydä valtuutettua Toyota-jälleenmyyjää, valtuutettua Toyota-korjaamoa tai muuta luotettavaa korjaamoa vaihtamaan se.
Ohjausyksikkö (tila 2)


POWERVihreä: sähköinen kytkentä tehty, lataus voi alkaa.CHARGEVilkkuva vihreä: lataus käynnissä tai lämpötilan valmistelu aktivoitu.

204
Palava vihreä: lataus valmis.FAULTPunainen: vika; latausta ei sallita tai se on lopetettava välittömästi. Tarkista, että kaikki on kytketty oikein ja että sähköjärjestelmässä ei ole vikaa.Jos merkkivalo ei sammu, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.Kun latauskaapeli kytketään tavalliseen pistorasiaan, kaikki merkkivalot syttyvät hetkeksi.Jos mikään merkkivalo ei syty, tarkista tavallisen pistorasian suojakatkaisin:– Jos suojakatkaisin on lauennut, pyydä ammattilaista tarkistamaan, että sähköjärjestelmä on yhteensopiva, tai suorittamaan tarvittavat korjaukset.– Jos suojakytkin ei ole lauennut, lopeta latauskaapelin käyttö ja ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.

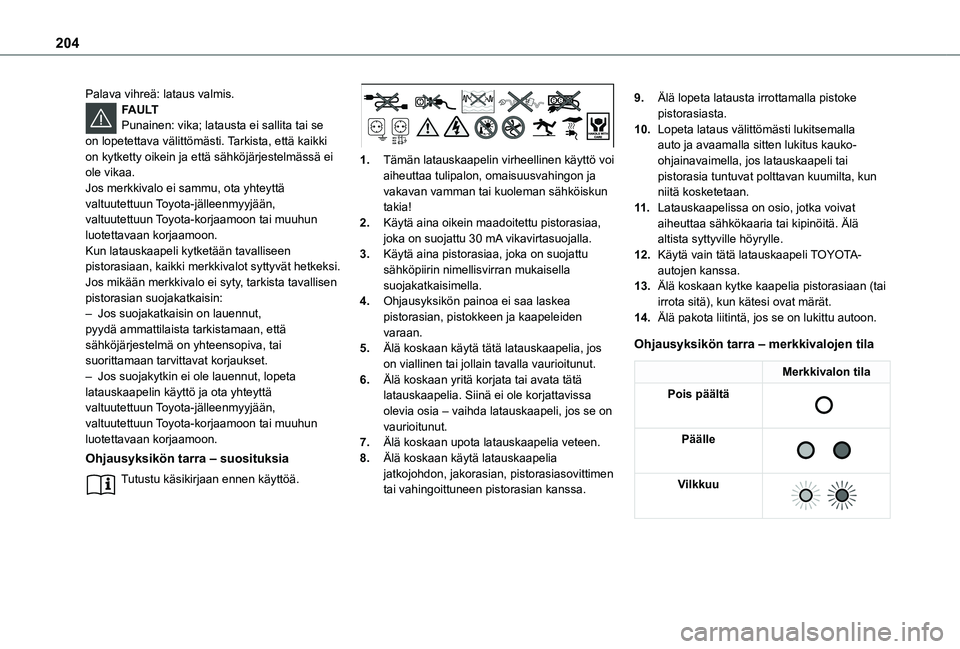

Ohjausyksikön tarra – suosituksia
Tutustu käsikirjaan ennen käyttöä.
1.Tämän latauskaapelin virheellinen käyttö voi aiheuttaa tulipalon, omaisuusvahingon ja vakavan vamman tai kuoleman sähköiskun takia!
2.Käytä aina oikein maadoitettu pistorasiaa, joka on suojattu 30 mA vikavirtasuojalla.
3.Käytä aina pistorasiaa, joka on suojattu sähköpiirin nimellisvirran mukaisella suojakatkaisimella.
4.Ohjausyksikön painoa ei saa laskea pistorasian, pistokkeen ja kaapeleiden varaan.
5.Älä koskaan käytä tätä latauskaapelia, jos on viallinen tai jollain tavalla vaurioitunut.
6.Älä koskaan yritä korjata tai avata tätä latauskaapelia. Siinä ei ole korjattavissa olevia osia – vaihda latauskaapeli, jos se on vaurioitunut.
7.Älä koskaan upota latauskaapelia veteen.
8.Älä koskaan käytä latauskaapelia jatkojohdon, jakorasian, pistorasiasovittimen tai vahingoittuneen pistorasian kanssa.
9.Älä lopeta latausta irrottamalla pistoke pistorasiasta.
10.Lopeta lataus välittömästi lukitsemalla auto ja avaamalla sitten lukitus kauko-ohjainavaimella, jos latauskaapeli tai pistorasia tuntuvat polttavan kuumilta, kun niitä kosketetaan.
11 .Latauskaapelissa on osio, jotka voivat aiheuttaa sähkökaaria tai kipinöitä. Älä altista syttyville höyrylle.
12.Käytä vain tätä latauskaapeli TOYOTA-autojen kanssa.
13.Älä koskaan kytke kaapelia pistorasiaan (tai irrota sitä), kun kätesi ovat märät.
14.Älä pakota liitintä, jos se on lukittu autoon.
Ohjausyksikön tarra – merkkivalojen tila
Merkkivalon tila
Pois päältä

Päälle

Vilkkuu

205
Käytännön tietoja
7

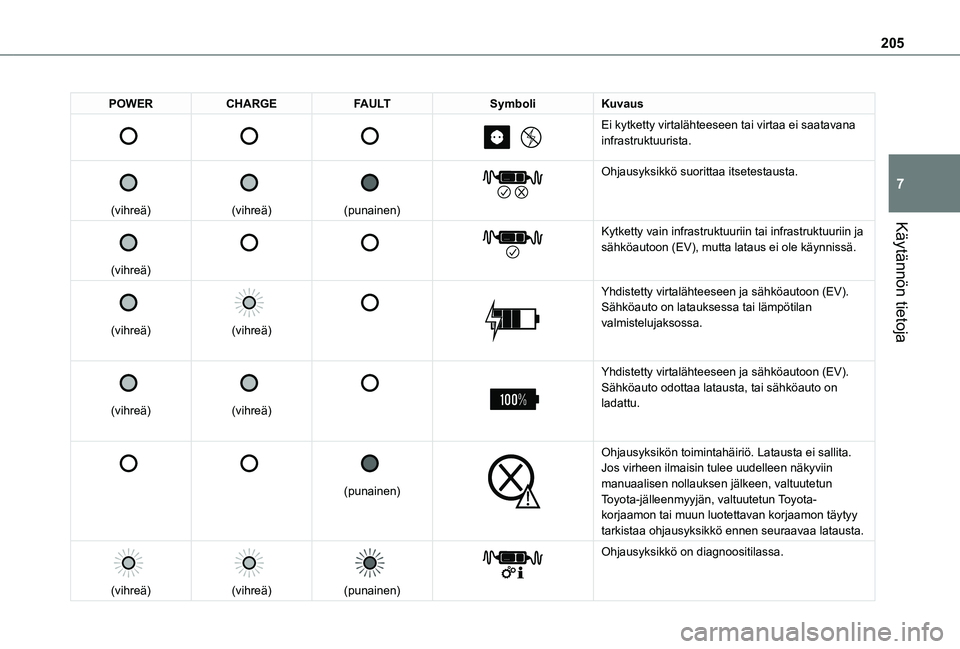

POWERCHARGEFAULTSymboliKuvaus







Ei kytketty virtalähteeseen tai virtaa ei saatavana infrastruktuurista.


(vihreä)


(vihreä)


(punainen)


Ohjausyksikkö suorittaa itsetestausta.


(vihreä)






Kytketty vain infrastruktuuriin tai infrastruktuuriin ja
sähköautoon (EV), mutta lataus ei ole käynnissä.


(vihreä)


(vihreä)




Yhdistetty virtalähteeseen ja sähköautoon (EV).Sähköauto on latauksessa tai lämpötilan valmistelujaksossa.


(vihreä)


(vihreä)




Yhdistetty virtalähteeseen ja sähköautoon (EV).Sähköauto odottaa latausta, tai sähköauto on ladattu.






(punainen)


Ohjausyksikön toimintahäiriö. Latausta ei sallita.Jos virheen ilmaisin tulee uudelleen näkyviin manuaalisen nollauksen jälkeen, valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon täytyy tarkistaa ohjausyksikkö ennen seuraavaa latausta.

(vihreä)


(vihreä)


(punainen)


Ohjausyksikkö on diagnoositilassa.

206

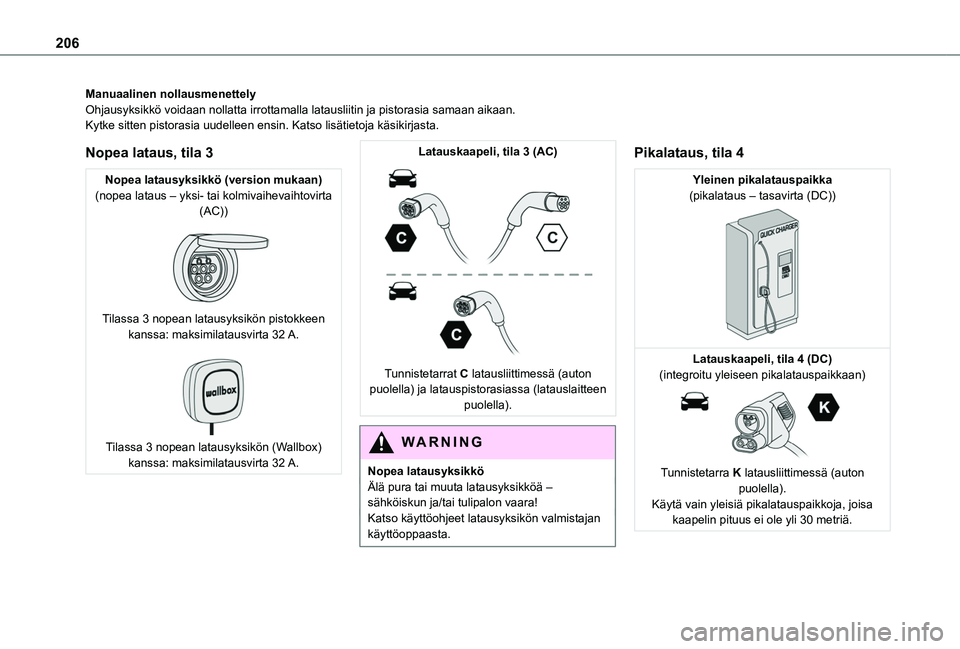

Manuaalinen nollausmenettelyOhjausyksikkö voidaan nollatta irrottamalla latausliitin ja pistorasi\
a samaan aikaan.Kytke sitten pistorasia uudelleen ensin. Katso lisätietoja käsikir\
jasta.
Nopea lataus, tila 3
Nopea latausyksikkö (version mukaan)(nopea lataus – yksi- tai kolmivaihevaihtovirta (AC))

Tilassa 3 nopean latausyksikön pistokkeen kanssa: maksimilatausvirta 32 A.

Tilassa 3 nopean latausyksikön (Wallbox) kanssa: maksimilatausvirta 32 A.
Latauskaapeli, tila 3 (AC)

Tunnistetarrat C latausliittimessä (auton puolella) ja latauspistorasiassa (latauslaitteen puolella).
WARNI NG
Nopea latausyksikköÄlä pura tai muuta latausyksikköä – sähköiskun ja/tai tulipalon vaara!Katso käyttöohjeet latausyksikön valmistajan käyttöoppaasta.
Pikalataus, tila 4
Yleinen pikalatauspaikka(pikalataus – tasavirta (DC))

Latauskaapeli, tila 4 (DC)(integroitu yleiseen pikalatauspaikkaan)

Tunnistetarra K latausliittimessä (auton puolella).Käytä vain yleisiä pikalatauspaikkoja, joisa kaapelin pituus ei ole yli 30 metriä.

207
Käytännön tietoja
7

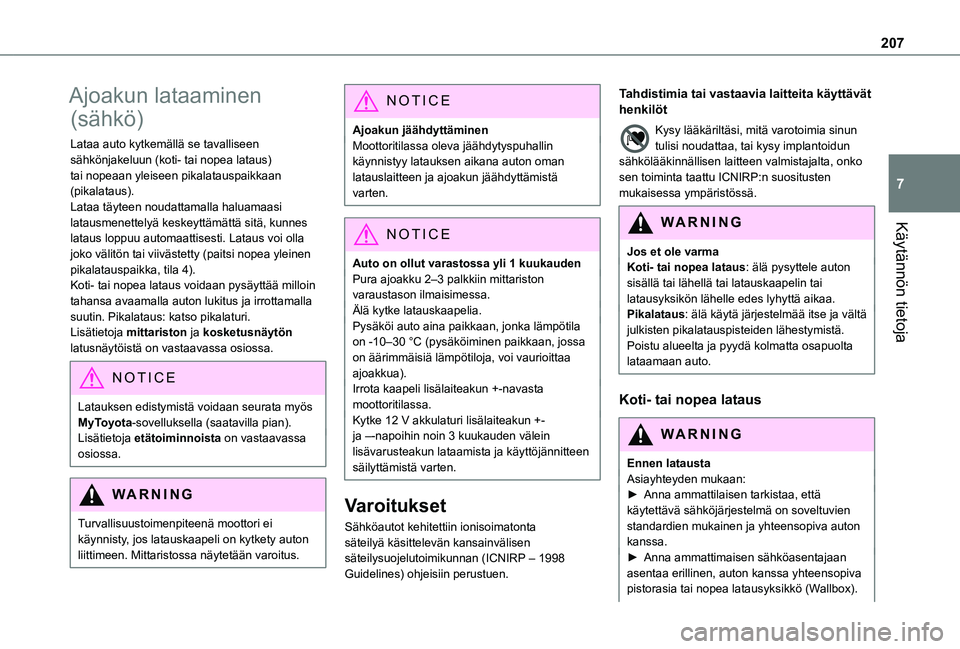

Ajoakun lataaminen
(sähkö)
Lataa auto kytkemällä se tavalliseen sähkönjakeluun (koti- tai nopea lataus) tai nopeaan yleiseen pikalatauspaikkaan (pikalataus).Lataa täyteen noudattamalla haluamaasi latausmenettelyä keskeyttämättä sitä, kunnes lataus loppuu automaattisesti. Lataus voi olla joko välitön tai viivästetty (paitsi nopea yleinen pikalatauspaikka, tila 4).Koti- tai nopea lataus voidaan pysäyttää milloin tahansa avaamalla auton lukitus ja irrottamalla suutin. Pikalataus: katso pikalaturi.Lisätietoja mittariston ja kosketusnäytön latusnäytöistä on vastaavassa osiossa.
NOTIC E
Latauksen edistymistä voidaan seurata myös MyToyota-sovelluksella (saatavilla pian).Lisätietoja etätoiminnoista on vastaavassa osiossa.
WARNI NG
Turvallisuustoimenpiteenä moottori ei käynnisty, jos latauskaapeli on kytkety auton
liittimeen. Mittaristossa näytetään varoitus.
NOTIC E
Ajoakun jäähdyttäminenMoottoritilassa oleva jäähdytyspuhallin käynnistyy latauksen aikana auton oman latauslaitteen ja ajoakun jäähdyttämistä varten.
NOTIC E
Auto on ollut varastossa yli 1 kuukaudenPura ajoakku 2–3 palkkiin mittariston varaustason ilmaisimessa.Älä kytke latauskaapelia.Pysäköi auto aina paikkaan, jonka lämpötila on -10–30 °C (pysäköiminen paikkaan, jossa on äärimmäisiä lämpötiloja, voi vaurioittaa ajoakkua).Irrota kaapeli lisälaiteakun +-navasta moottoritilassa.Kytke 12 V akkulaturi lisälaiteakun +- ja –-napoihin noin 3 kuukauden välein
lisävarusteakun lataamista ja käyttöjännitteen säilyttämistä varten.
Varoitukset
Sähköautot kehitettiin ionisoimatonta säteilyä käsittelevän kansainvälisen säteilysuojelutoimikunnan (ICNIRP – 1998 Guidelines) ohjeisiin perustuen.
Tahdistimia tai vastaavia laitteita käyttävät henkilöt
Kysy lääkäriltäsi, mitä varotoimia sinun tulisi noudattaa, tai kysy implantoidun sähkölääkinnällisen laitteen valmistajalta, onko sen toiminta taattu ICNIRP:n suositusten mukaisessa ympäristössä.
WARNI NG
Jos et ole varmaKoti- tai nopea lataus: älä pysyttele auton sisällä tai lähellä tai latauskaapelin tai latausyksikön lähelle edes lyhyttä aikaa.Pikalataus: älä käytä järjestelmää itse ja vältä julkisten pikalatauspisteiden lähestymistä. Poistu alueelta ja pyydä kolmatta osapuolta lataamaan auto.
Koti- tai nopea lataus
WARNI NG
Ennen lataustaAsiayhteyden mukaan:►  Anna ammattilaisen tarkistaa, että käytettävä sähköjärjestelmä on soveltuvien standardien mukainen ja yhteensopiva auton kanssa.►  Anna ammattimaisen sähköasentajaan asentaa erillinen, auton kanssa yhteensopiva pistorasia tai nopea latausyksikkö (Wallbox).

208
Lisävarusteena saatavan latauskaapelin käyttämistä suositellaan.Kysy lisätietoja valtuutetulta Toyota-jälleenmyyjältä, valtuutetulta Toyota-korjaamolta tai muulta luotettavalta korjaamolta.
WARNI NG
Latauksen aikanaKun lataus on käynnissä, auton lukituksen avaaminen lopettaa latauksen.Jos mitään toimia ei tehdä jossakin aukossa (ovi tai tavaratila) tai lataussuuttimessa, auto lukittuu uudelleen 30 sekunnin kuluttua ja latausta jatketaan automaattisesti.Älä koskaan työskentele konepellin alla:– Eräät alueet pysyvät hyvin kuumina jopa tunnin ajan latauksen päättymisen jälkeen – palovammojen vaara!– Tuuletin saattaa käynnistyä milloin tahasa – viiilto- tai kuristumisvaara!
WARNI NG
Latauksen jälkeenTarkista, että latausluukku on suljettu.Älä jätä kaapelia kytketyksi tavalliseen pistorasiaan – oikosulun tai sähköiskun vaara, jos se joutuu kosketuksiin veden kanssa tai uppoa veteen!
Pikalataus
NOTIC E
Ennen lataustaTarkista, että pikalatausasema ja sen kaapeli ovat yhteensopivia auton kanssa.Jos ulkolämpötila on alle:– 0 °C, latausaika saattaa olla pidempi.– -20 °C, lataus on vielä mahdollista, mutta latausaika saattaa olla vieläkin pidempi (akku täytyy lämmittää ensin).
WARNI NG
Latauksen jälkeenTarkista, että latausluukku on suljettu.
yhteys
►  Tarkista ennen lataamista, että ajovalitsin on tilassa P, mussa tapauksessa lataus ei ole mahdollista.
►  Avaa latausluukku painamalla painiketta ja tarkista, ettei latausliittimessä ole vieraita esineitä.

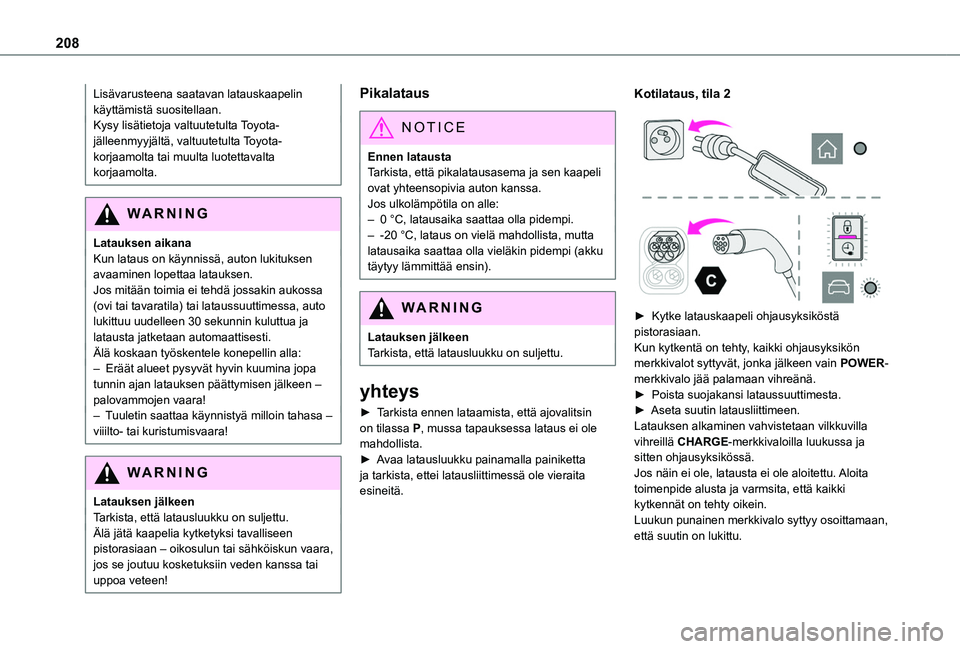

Kotilataus, tila 2


►  Kytke latauskaapeli ohjausyksiköstä pistorasiaan.Kun kytkentä on tehty, kaikki ohjausyksikön merkkivalot syttyvät, jonka jälkeen vain POWER-merkkivalo jää palamaan vihreänä.►  Poista suojakansi lataussuuttimesta.►  Aseta suutin latausliittimeen.Latauksen alkaminen vahvistetaan vilkkuvilla vihreillä CHARGE-merkkivaloilla luukussa ja sitten ohjausyksikössä.Jos näin ei ole, latausta ei ole aloitettu. Aloita toimenpide alusta ja varmsita, että kaikki kytkennät on tehty oikein.Luukun punainen merkkivalo syttyy osoittamaan, että suutin on lukittu.

209
Käytännön tietoja
7
NOTIC E
Kun lataus on valmis ja latauskaapeli on vielä kytkettynä, kuljettajan oven avaaminen näyttää lataustason mittaristossa noin 20 sekunnin ajan.
Nopea lataus, tila 3

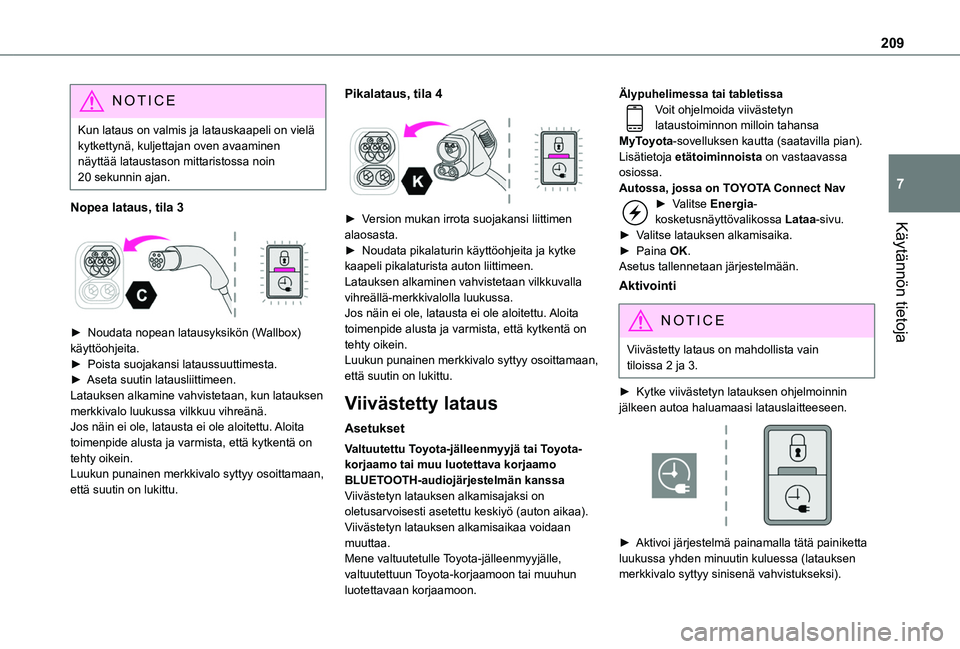

►  Noudata nopean latausyksikön (Wallbox) käyttöohjeita.►  Poista suojakansi lataussuuttimesta.►  Aseta suutin latausliittimeen.Latauksen alkamine vahvistetaan, kun latauksen merkkivalo luukussa vilkkuu vihreänä.Jos näin ei ole, latausta ei ole aloitettu. Aloita toimenpide alusta ja varmista, että kytkentä on tehty oikein.Luukun punainen merkkivalo syttyy osoittamaan, että suutin on lukittu.
Pikalataus, tila 4

►  Version mukan irrota suojakansi liittimen alaosasta.►  Noudata pikalaturin käyttöohjeita ja kytke kaapeli pikalaturista auton liittimeen.
Latauksen alkaminen vahvistetaan vilkkuvalla vihreällä-merkkivalolla luukussa.Jos näin ei ole, latausta ei ole aloitettu. Aloita toimenpide alusta ja varmista, että kytkentä on tehty oikein.Luukun punainen merkkivalo syttyy osoittamaan, että suutin on lukittu.
Viivästetty lataus
Asetukset
Valtuutettu Toyota-jälleenmyyjä tai Toyota-korjaamo tai muu luotettava korjaamo BLUETOOTH-audiojärjestelmän kanssaViivästetyn latauksen alkamisajaksi on oletusarvoisesti asetettu keskiyö (auton aikaa).Viivästetyn latauksen alkamisaikaa voidaan muuttaa.
Mene valtuutetulle Toyota-jälleenmyyjälle, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
Älypuhelimessa tai tabletissaVoit ohjelmoida viivästetyn lataustoiminnon milloin tahansa MyToyota-sovelluksen kautta (saatavilla pian).Lisätietoja etätoiminnoista on vastaavassa osiossa.Autossa, jossa on TOYOTA Connect Nav►  Valitse Energia-kosketusnäyttövalikossa Lataa-sivu.►  Valitse latauksen alkamisaika.►  Paina OK.Asetus tallennetaan järjestelmään.
Aktivointi
NOTIC E
Viivästetty lataus on mahdollista vain tiloissa 2 ja 3.
►  Kytke viivästetyn latauksen ohjelmoinnin jälkeen autoa haluamaasi latauslaitteeseen.

►  Aktivoi järjestelmä painamalla tätä painiketta luukussa yhden minuutin kuluessa (latauksen merkkivalo syttyy sinisenä vahvistukseksi).

210
Irrottaminen

Ennen suuttimen irrottamista latausliittimestä:►  Jos auto ei ole lukittu, lukitse se ja avaa sitten lukitus.►  Jos auto on lukittu, avaa lukitus.Luukun punainen merkkivalo sammuu osoittamaan, että lataussuuttimen lukitus on avattu.►  Tiloissa 2 ja 3, irrota lataussuutin 30 sekunnin kuluessa.

NOTIC E
Suuttimen lukitus on yhteydessä lastausalueen lukitukseen. Lisätietoja Täydellisen tai selektiivisestä lukituksen avaamisesta löytyy asiaa käsittelevässä kohdassa.
Latauksen merkkivalo syttyy valkoisena.
NOTIC E
Kun selektiivinen lukituksen avaus on käytössä, irrota lataussuutin painamalla lukituksen avauspainiketta kaksi kertaa.
NOTIC E
Kun lataus on valmis, luukun latauksen vihreä
merkkivalo sammuu noin 2 minuutin kuluttua.
Kotilataus, tila 2
Latauksen päättyminen vahvistetaan, kun ohjausyksikön vihreä CHARGE-merkkivalo ja luukun latauksen vihreä merkkivalo jäävät palamaan.►  Laita lataussuuttimen suojakansi takaisin ja sulje latausluukku.►  Irrota latauskaapelin ohjausyksikön pää pistorasiasta.
Nopea lataus, tila 3
Latauksen päättyminen osoitetaan latauksen ohjausyksikössä ja luukun vihreän merkkivalon sytyttämisellä.►  Ripusta suutin latausyksikköön ja sulje latausluukku.
Pikalataus, tila 4
Latauksen päättyminen osoitetaan laturissa ja luukun vihreän merkkivalon sytyttämisellä.
►  Voit keskeyttää latauksen myös painamalla tätä painiketta luukussa (vain tilassa 4).►  Ripusta suutin laturiin.►  Version mukaan laita suojakansi takaisin ala-osaan ja sulje latausluukku.
NOTIC E
Kun lataussuutin irrotetaan, mittaristossa
näkyvä viesti kertoo, että lataus on valmis, vaikka lataussuutin irrotettaisiinkin ennen kuin täysi lataus on valmis.
Energiansäästötila
Tämä järjestelmä säätelee tiettyjen toimintojen käyttöaikaa akun pitämiseksi riittävässä varaustilassa sytytysvirran ollessa pois päältä.Kun moottori on sammutettu, voit jatkaa tiettyjen toimintojen käyttöä, kuten audio- ja telematiikkajärjestelmä, lähivalot ja sisävalot, enintään noin 30 minuutin ajan.
Tilan valitseminen
Kun energiansäästötilaan siirrytään, näyttöön tulee vahvistusviesti, ja aktiiviset toiminnot asetetaan valmiustilaan.
