TOYOTA PROACE CITY EV 2021 Omistajan Käsikirja (in Finnish)

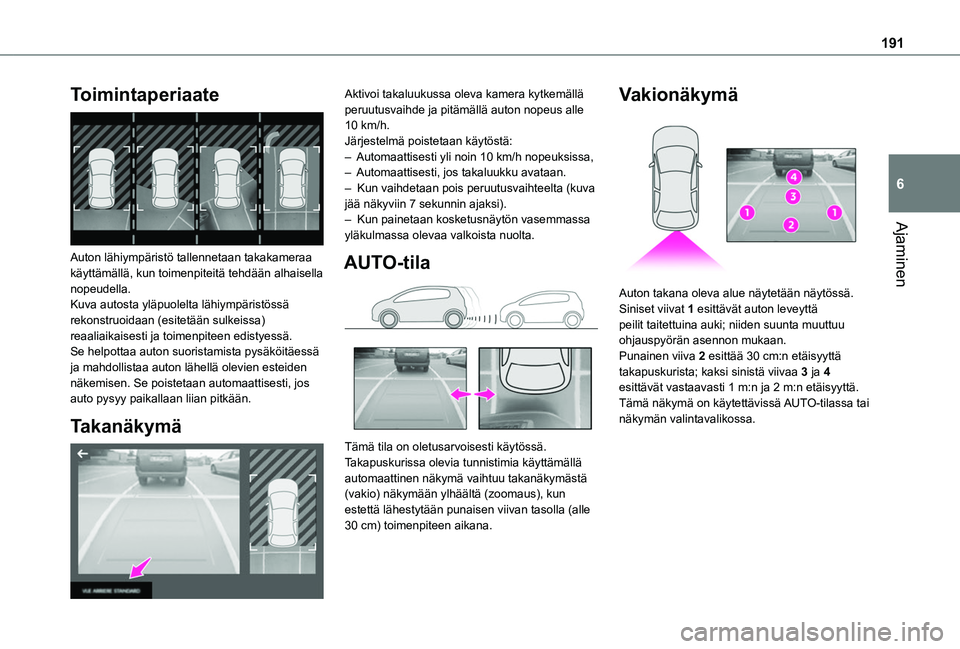

191
Ajaminen
6
Toimintaperiaate

Auton lähiympäristö tallennetaan takakameraa käyttämällä, kun toimenpiteitä tehdään alhaisella nopeudella.Kuva autosta yläpuolelta lähiympäristössä rekonstruoidaan (esitetään sulkeissa) reaaliaikaisesti ja toimenpiteen edistyessä.Se helpottaa auton suoristamista pysäköitäessä ja mahdollistaa auton lähellä olevien esteiden näkemisen. Se poistetaan automaattisesti, jos auto pysyy paikallaan liian pitkään.
Takanäkymä

Aktivoi takaluukussa oleva kamera kytkemällä peruutusvaihde ja pitämällä auton nopeus alle 10 km/h.Järjestelmä poistetaan käytöstä:– Automaattisesti yli noin 10 km/h nopeuksissa,– Automaattisesti, jos takaluukku avataan.– Kun vaihdetaan pois peruutusvaihteelta (kuva jää näkyviin 7 sekunnin ajaksi).– Kun painetaan kosketusnäytön vasemmassa yläkulmassa olevaa valkoista nuolta.
AUTO-tila

Tämä tila on oletusarvoisesti käytössä.Takapuskurissa olevia tunnistimia käyttämällä automaattinen näkymä vaihtuu takanäkymästä (vakio) näkymään ylhäältä (zoomaus), kun estettä lähestytään punaisen viivan tasolla (alle 30 cm) toimenpiteen aikana.
Vakionäkymä

Auton takana oleva alue näytetään näytössä.Siniset viivat 1 esittävät auton leveyttä peilit taitettuina auki; niiden suunta muuttuu ohjauspyörän asennon mukaan.Punainen viiva 2 esittää 30 cm:n etäisyyttä takapuskurista; kaksi sinistä viivaa 3 ja 4 esittävät vastaavasti 1 m:n ja 2 m:n etäisyyttä.Tämä näkymä on käytettävissä AUTO-tilassa tai näkymän valintavalikossa.

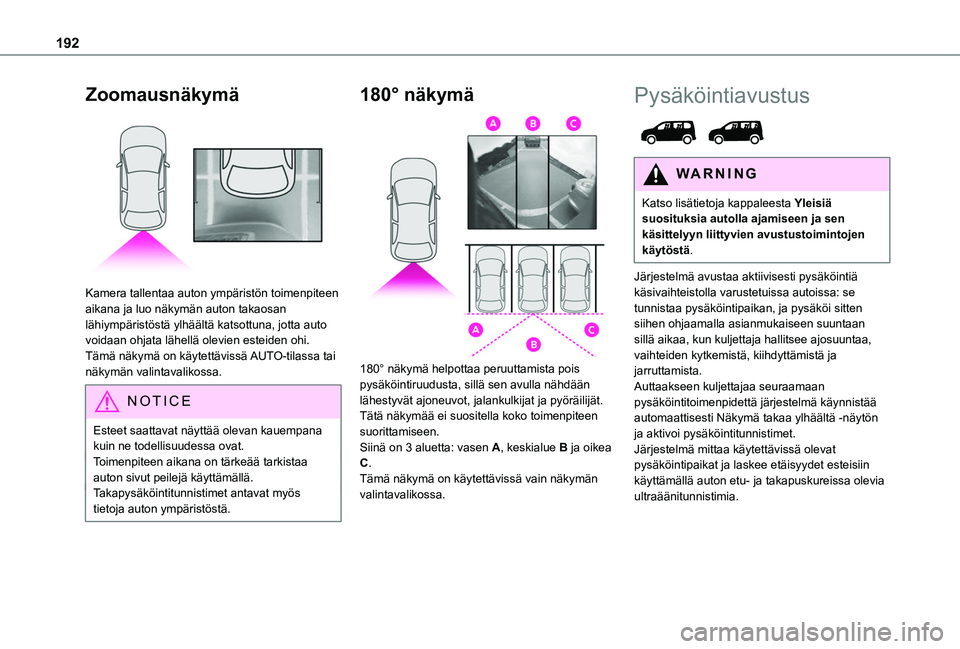

192
Zoomausnäkymä

Kamera tallentaa auton ympäristön toimenpiteen aikana ja luo näkymän auton takaosan lähiympäristöstä ylhäältä katsottuna, jotta auto voidaan ohjata lähellä olevien esteiden ohi.Tämä näkymä on käytettävissä AUTO-tilassa tai näkymän valintavalikossa.
NOTIC E
Esteet saattavat näyttää olevan kauempana kuin ne todellisuudessa ovat.Toimenpiteen aikana on tärkeää tarkistaa auton sivut peilejä käyttämällä.Takapysäköintitunnistimet antavat myös tietoja auton ympäristöstä.
180° näkymä

180° näkymä helpottaa peruuttamista pois pysäköintiruudusta, sillä sen avulla nähdään lähestyvät ajoneuvot, jalankulkijat ja pyöräilijät.Tätä näkymää ei suositella koko toimenpiteen suorittamiseen.Siinä on 3 aluetta: vasen A, keskialue B ja oikea C.Tämä näkymä on käytettävissä vain näkymän valintavalikossa.
Pysäköintiavustus

WARNI NG
Katso lisätietoja kappaleesta Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.
Järjestelmä avustaa aktiivisesti pysäköintiä käsivaihteistolla varustetuissa autoissa: se tunnistaa pysäköintipaikan, ja pysäköi sitten siihen ohjaamalla asianmukaiseen suuntaan sillä aikaa, kun kuljettaja hallitsee ajosuuntaa, vaihteiden kytkemistä, kiihdyttämistä ja jarruttamista.Auttaakseen kuljettajaa seuraamaan pysäköintitoimenpidettä järjestelmä käynnistää automaattisesti Näkymä takaa ylhäältä -näytön ja aktivoi pysäköintitunnistimet.Järjestelmä mittaa käytettävissä olevat pysäköintipaikat ja laskee etäisyydet esteisiin käyttämällä auton etu- ja takapuskureissa olevia ultraäänitunnistimia.

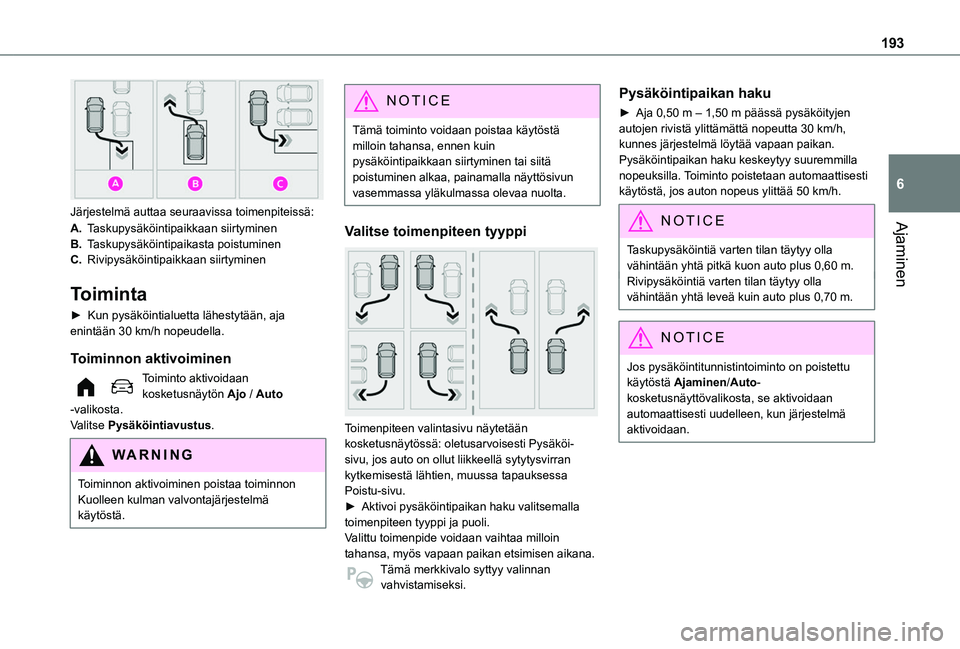

193
Ajaminen
6
Järjestelmä auttaa seuraavissa toimenpiteissä:
A.Taskupysäköintipaikkaan siirtyminen
B.Taskupysäköintipaikasta poistuminen
C.Rivipysäköintipaikkaan siirtyminen
Toiminta
►  Kun pysäköintialuetta lähestytään, aja enintään 30 km/h nopeudella.
Toiminnon aktivoiminen
Toiminto aktivoidaan kosketusnäytön Ajo / Auto -valikosta.Valitse Pysäköintiavustus.
WARNI NG
Toiminnon aktivoiminen poistaa toiminnon Kuolleen kulman valvontajärjestelmä käytöstä.
NOTIC E
Tämä toiminto voidaan poistaa käytöstä milloin tahansa, ennen kuin pysäköintipaikkaan siirtyminen tai siitä poistuminen alkaa, painamalla näyttösivun vasemmassa yläkulmassa olevaa nuolta.
Valitse toimenpiteen tyyppi

Toimenpiteen valintasivu näytetään kosketusnäytössä: oletusarvoisesti Pysäköi-
sivu, jos auto on ollut liikkeellä sytytysvirran kytkemisestä lähtien, muussa tapauksessa Poistu-sivu.►  Aktivoi pysäköintipaikan haku valitsemalla toimenpiteen tyyppi ja puoli.Valittu toimenpide voidaan vaihtaa milloin tahansa, myös vapaan paikan etsimisen aikana.Tämä merkkivalo syttyy valinnan vahvistamiseksi.
Pysäköintipaikan haku
►  Aja 0,50 m – 1,50 m päässä pysäköityjen autojen rivistä ylittämättä nopeutta 30 km/h, kunnes järjestelmä löytää vapaan paikan.Pysäköintipaikan haku keskeytyy suuremmilla nopeuksilla. Toiminto poistetaan automaattisesti käytöstä, jos auton nopeus ylittää 50 km/h.
NOTIC E
Taskupysäköintiä varten tilan täytyy olla vähintään yhtä pitkä kuon auto plus 0,60 m.Rivipysäköintiä varten tilan täytyy olla vähintään yhtä leveä kuin auto plus 0,70 m.
NOTIC E
Jos pysäköintitunnistintoiminto on poistettu käytöstä Ajaminen/Auto-kosketusnäyttövalikosta, se aktivoidaan automaattisesti uudelleen, kun järjestelmä aktivoidaan.

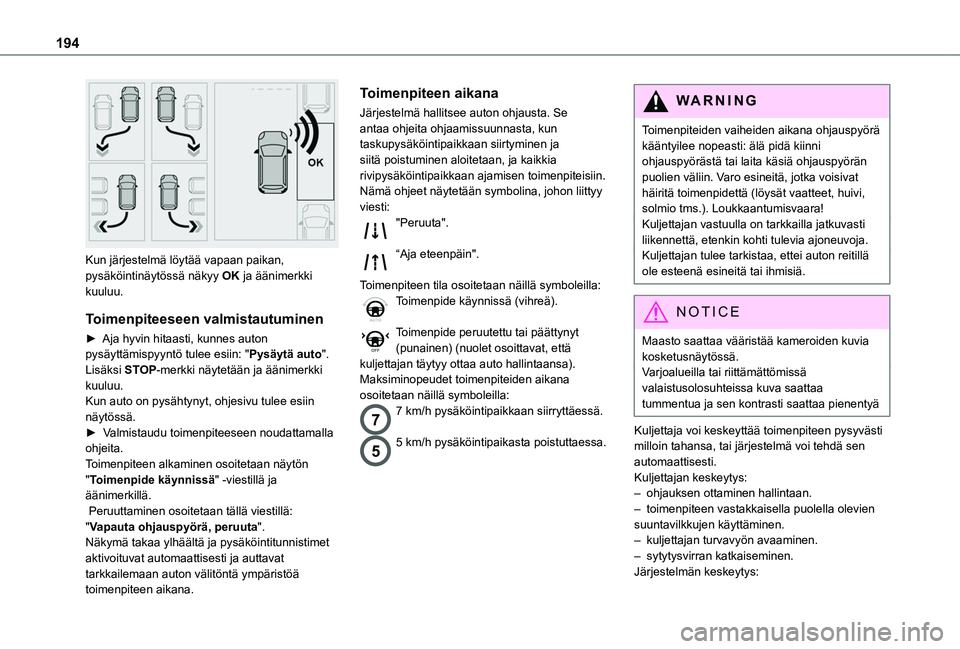

194

Kun järjestelmä löytää vapaan paikan, pysäköintinäytössä näkyy OK ja äänimerkki kuuluu.
Toimenpiteeseen valmistautuminen
►  Aja hyvin hitaasti, kunnes auton pysäyttämispyyntö tulee esiin: "Pysäytä auto". Lisäksi STOP-merkki näytetään ja äänimerkki kuuluu.Kun auto on pysähtynyt, ohjesivu tulee esiin näytössä.►  Valmistaudu toimenpiteeseen noudattamalla ohjeita. Toimenpiteen alkaminen osoitetaan näytön "Toimenpide käynnissä" -viestillä ja äänimerkillä. Peruuttaminen osoitetaan tällä viestillä: "Vapauta ohjauspyörä, peruuta".Näkymä takaa ylhäältä ja pysäköintitunnistimet aktivoituvat automaattisesti ja auttavat tarkkailemaan auton välitöntä ympäristöä toimenpiteen aikana.
Toimenpiteen aikana
Järjestelmä hallitsee auton ohjausta. Se antaa ohjeita ohjaamissuunnasta, kun taskupysäköintipaikkaan siirtyminen ja siitä poistuminen aloitetaan, ja kaikkia rivipysäköintipaikkaan ajamisen toimenpiteisiin.Nämä ohjeet näytetään symbolina, johon liittyy viesti:"Peruuta".
“Aja eteenpäin".
Toimenpiteen tila osoitetaan näillä symboleilla:Toimenpide käynnissä (vihreä).
Toimenpide peruutettu tai päättynyt (punainen) (nuolet osoittavat, että kuljettajan täytyy ottaa auto hallintaansa).Maksiminopeudet toimenpiteiden aikana osoitetaan näillä symboleilla:
77 km/h pysäköintipaikkaan siirryttäessä.
55 km/h pysäköintipaikasta poistuttaessa.
WARNI NG
Toimenpiteiden vaiheiden aikana ohjauspyörä kääntyilee nopeasti: älä pidä kiinni ohjauspyörästä tai laita käsiä ohjauspyörän puolien väliin. Varo esineitä, jotka voisivat häiritä toimenpidettä (löysät vaatteet, huivi, solmio tms.). Loukkaantumisvaara!Kuljettajan vastuulla on tarkkailla jatkuvasti liikennettä, etenkin kohti tulevia ajoneuvoja.Kuljettajan tulee tarkistaa, ettei auton reitillä ole esteenä esineitä tai ihmisiä.
NOTIC E
Maasto saattaa vääristää kameroiden kuvia kosketusnäytössä.Varjoalueilla tai riittämättömissä valaistusolosuhteissa kuva saattaa tummentua ja sen kontrasti saattaa pienentyä
Kuljettaja voi keskeyttää toimenpiteen pysyvästi milloin tahansa, tai järjestelmä voi tehdä sen automaattisesti.Kuljettajan keskeytys:– ohjauksen ottaminen hallintaan.– toimenpiteen vastakkaisella puolella olevien suuntavilkkujen käyttäminen.– kuljettajan turvavyön avaaminen.– sytytysvirran katkaiseminen.Järjestelmän keskeytys:

195
Ajaminen
6
– auto ylittää nopeusrajoituksen 7 km/h pysäköintipaikkaan siirryttäessä tai 5 km/h pysäköintipaikasta poistuttaessa.– luistonesto aktivoituu liukkaalla tiellä.– ovi tai takaluukku avataan.– moottori sammuu.– järjestelmän toimintahäiriö.– kun on tehty 10 toimenpidettä taskupysäköintipaikkaan siirtymistä tai sieltä poistumista varten ja 7 toimenpidettä rivipysäköintipaikkaan siirtymistä varten.Toimenpiteen keskeyttäminen poistaa toiminnon automaattisesti käytöstä.Toimenpiteen symboli näytetään punaisena, ja kosketusnäytössä näkyy ilmoitus "Toimenpide peruutettu".Viesti kehottaa kuljettajaa ottamaan auton takaisin hallintaansa.Toiminto poistetaan käytöstä muutaman sekunnin kuluttua; tämä varoitusvalo sammuu, ja toiminta palaa aloitusnäyttöön.
Pysäköintipaikkaan siirtymisen tai
siitä poistumisen loppu
Auto pysähtyy heti, kun toimenpide on suoritettu.Toimenpiteen symboli näytetään punaisena, ja kosketusnäytössä näkyy ilmoitus "Toimenpide suoritettu".Kun toiminto poistetaan käytöstä, tämä merkkivalo sammuu ja äänimerkki kuuluu.Pysäköintipaikkaan siirryttäessä kuljettajan täytyy ehkä suorittaa toimenpide loppuun.
Toimintarajat
– Järjestelmä saattaa ehdottaa sopimatonta pysäköintipaikkaa (pysäköinti kielletty, vaurioituneen tienpinnan korjaus käynnissä, sijainti ojan vieressä tms.).– Järjestelmä saattaa osoittaa, että pysäköintipaikka on löytynyt, mutta ei tarjoa sitä, koska pysäköimistoimenpiteen vastakkaisella puolella on este, joka ei sallisi auton seurata pysäköimiseen tarvittavaa liikerataa.– Järjestelmä voi ilmoittaa, että pysäköintipaikka on löytynyt, mutta pysäköimistoimenpidettä ei käynnistetä, koska kaistan leveys ei ole riittävä.– Järjestelmää ei ole suunniteltu suorittamaan pysäköimistoimenpidettä jyrkässä kaarteessa.– Järjestelmä ei tunnista pysäköintipaikkoja, jotka ovat paljon autoa suurempia tai joita rajoittavat esteet, jotka ovat liian matalia (jalkakäytävät, tolpat tms.) tai hyvin ohuita (puut, pylväät, rautalanka-aidat tms.).– Jos tavaratila on raskaasti kuormattu, auton kallistuminen taaksepäin voi häiritä
etäisyysmittauksia.
WARNI NG
Älä käytä toimintoa seuraavissa ulko-olosuhteissa:– Pehmeän pientareen lähellä (esim. oja) tai laiturilla tai jyrkänteen reunalla.– Kun tienpinta on liukas (esim. jää).
WARNI NG
Jos jokin seuraavista toimintahäiriöistä tapahtuu, älä käytä järjestelmää:– Jos renkaan rengaspaine on alhainen.– Jos jompikumpi puskureista on vaurioitunut.– Jos yksi kameroista on viallinen.
WARNI NG
Älä käytä toimintoa, jos autoon on tehty jokin seuraavista muutoksista:– Kun kuljetetaan auton mitat ylittävää esinettä (tikkaat kattokiskoilla, polkupyöräteline takaluukussa tms.).– Kun on kytketty ei-hyväksytty vetokoukku.– Kun on asennettu lumiketju.– Kun ajetaan pieniläpimittaisen tai tilaa säästävän varapyörän kanssa.– Kun on asennettu alkuperäisistä poikkeavan kokoiset pyörät.– Kun jompaakumpaa tai kumpaakin
puskuria on muutettu (lisäsuojaus).– Jos muu kuin TOYOTA-jälleenmyyjäverkosto on maalannut tunnistimet uudelleen.– Kun tunnistimia ei ole hyväksytty autoa varten.

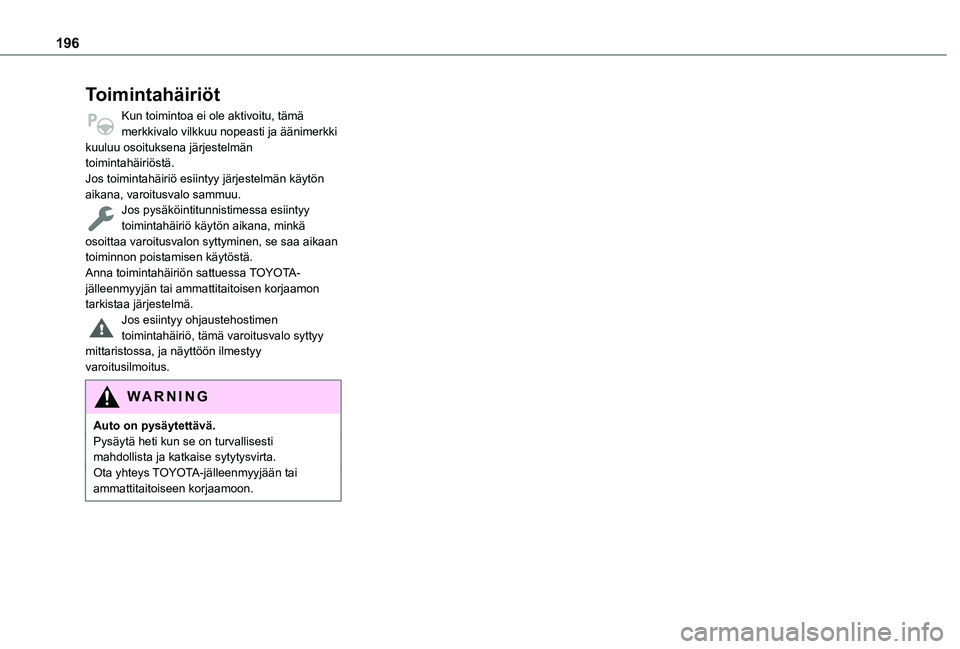

196
Toimintahäiriöt
Kun toimintoa ei ole aktivoitu, tämä merkkivalo vilkkuu nopeasti ja äänimerkki kuuluu osoituksena järjestelmän toimintahäiriöstä.Jos toimintahäiriö esiintyy järjestelmän käytön aikana, varoitusvalo sammuu.Jos pysäköintitunnistimessa esiintyy toimintahäiriö käytön aikana, minkä osoittaa varoitusvalon syttyminen, se saa aikaan toiminnon poistamisen käytöstä.Anna toimintahäiriön sattuessa TOYOTA-jälleenmyyjän tai ammattitaitoisen korjaamon tarkistaa järjestelmä.Jos esiintyy ohjaustehostimen toimintahäiriö, tämä varoitusvalo syttyy mittaristossa, ja näyttöön ilmestyy varoitusilmoitus.
WARNI NG
Auto on pysäytettävä.Pysäytä heti kun se on turvallisesti mahdollista ja katkaise sytytysvirta.Ota yhteys TOYOTA-jälleenmyyjään tai ammattitaitoiseen korjaamoon.

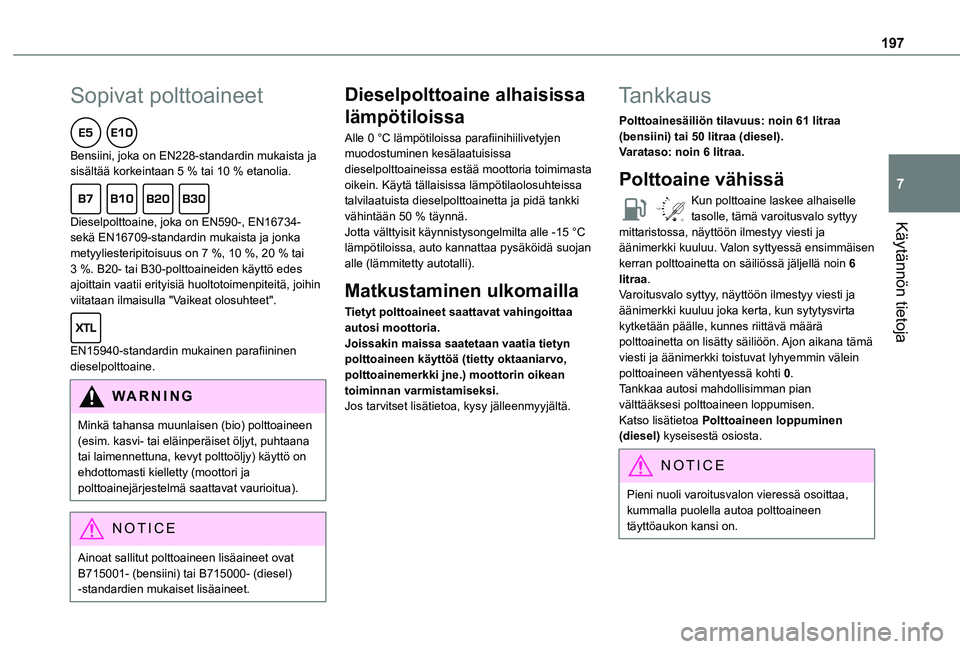

197
Käytännön tietoja
7
Sopivat polttoaineet
Bensiini, joka on EN228-standardin mukaista ja sisältää korkeintaan 5 % tai 10 % etanolia.
Dieselpolttoaine, joka on EN590-, EN16734- sekä EN16709-standardin mukaista ja jonka metyyliesteripitoisuus on 7 %, 10 %, 20 % tai 3 %. B20- tai B30-polttoaineiden käyttö edes ajoittain vaatii erityisiä huoltotoimenpiteitä, joihin viitataan ilmaisulla "Vaikeat olosuhteet".
EN15940-standardin mukainen parafiininen dieselpolttoaine.
WARNI NG
Minkä tahansa muunlaisen (bio) polttoaineen (esim. kasvi- tai eläinperäiset öljyt, puhtaana tai laimennettuna, kevyt polttoöljy) käyttö on ehdottomasti kielletty (moottori ja polttoainejärjestelmä saattavat vaurioitua).
NOTIC E
Ainoat sallitut polttoaineen lisäaineet ovat B715001- (bensiini) tai B715000- (diesel) -standardien mukaiset lisäaineet.
Dieselpolttoaine alhaisissa
lämpötiloissa
Alle 0 °C lämpötiloissa parafiinihiilivetyjen muodostuminen kesälaatuisissa dieselpolttoaineissa estää moottoria toimimasta oikein. Käytä tällaisissa lämpötilaolosuhteissa talvilaatuista dieselpolttoainetta ja pidä tankki vähintään 50 % täynnä.Jotta välttyisit käynnistysongelmilta alle -15 °C lämpötiloissa, auto kannattaa pysäköidä suojan alle (lämmitetty autotalli).
Matkustaminen ulkomailla
Tietyt polttoaineet saattavat vahingoittaa autosi moottoria.Joissakin maissa saatetaan vaatia tietyn polttoaineen käyttöä (tietty oktaaniarvo, polttoainemerkki jne.) moottorin oikean toiminnan varmistamiseksi.Jos tarvitset lisätietoa, kysy jälleenmyyjältä.
Tankkaus
Polttoainesäiliön tilavuus: noin 61 litraa (bensiini) tai 50 litraa (diesel).Varataso: noin 6 litraa.
Polttoaine vähissä
/2
1 1Kun polttoaine laskee alhaiselle tasolle, tämä varoitusvalo syttyy mittaristossa, näyttöön ilmestyy viesti ja äänimerkki kuuluu. Valon syttyessä ensimmäisen kerran polttoainetta on säiliössä jäljellä noin 6 litraa.Varoitusvalo syttyy, näyttöön ilmestyy viesti ja äänimerkki kuuluu joka kerta, kun sytytysvirta kytketään päälle, kunnes riittävä määrä polttoainetta on lisätty säiliöön. Ajon aikana tämä viesti ja äänimerkki toistuvat lyhyemmin välein polttoaineen vähentyessä kohti 0.Tankkaa autosi mahdollisimman pian välttääksesi polttoaineen loppumisen.Katso lisätietoa Polttoaineen loppuminen (diesel) kyseisestä osiosta.
N
OTIC E
Pieni nuoli varoitusvalon vieressä osoittaa, kummalla puolella autoa polttoaineen täyttöaukon kansi on.

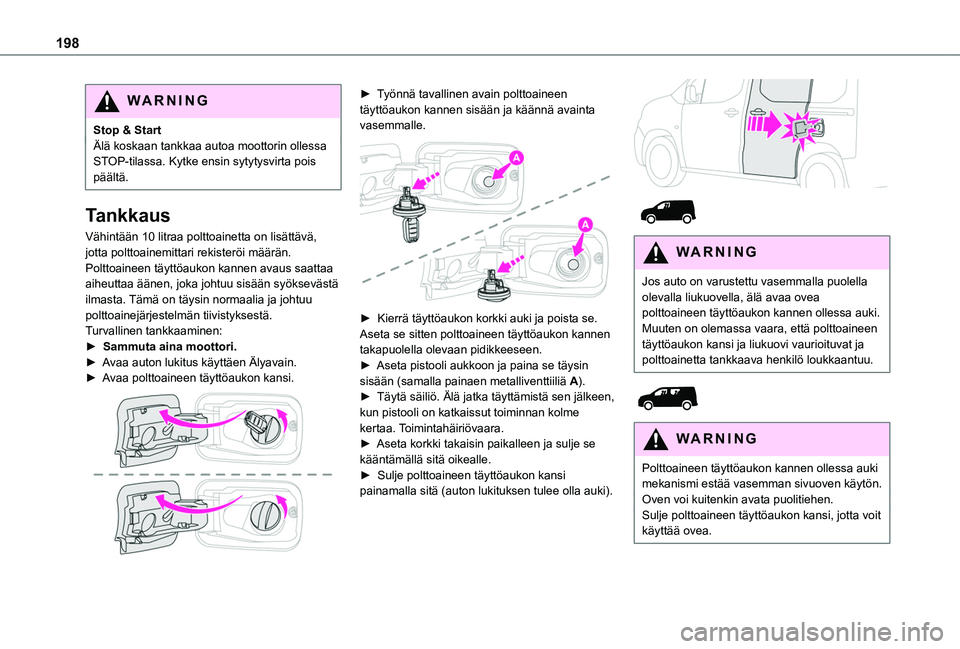

198
WARNI NG
Stop & StartÄlä koskaan tankkaa autoa moottorin ollessa STOP-tilassa. Kytke ensin sytytysvirta pois päältä.
Tankkaus
Vähintään 10 litraa polttoainetta on lisättävä, jotta polttoainemittari rekisteröi määrän.Polttoaineen täyttöaukon kannen avaus saattaa aiheuttaa äänen, joka johtuu sisään syöksevästä ilmasta. Tämä on täysin normaalia ja johtuu polttoainejärjestelmän tiivistyksestä.Turvallinen tankkaaminen:► Sammuta aina moottori.►  Avaa auton lukitus käyttäen Älyavain.►  Avaa polttoaineen täyttöaukon kansi.

►  Työnnä tavallinen avain polttoaineen täyttöaukon kannen sisään ja käännä avainta vasemmalle.

►  Kierrä täyttöaukon korkki auki ja poista se. Aseta se sitten polttoaineen täyttöaukon kannen takapuolella olevaan pidikkeeseen.►  Aseta pistooli aukkoon ja paina se täysin sisään (samalla painaen metalliventtiiliä A).►  Täytä säiliö. Älä jatka täyttämistä sen jälkeen, kun pistooli on katkaissut toiminnan kolme kertaa. Toimintahäiriövaara.►  Aseta korkki takaisin paikalleen ja sulje se 
kääntämällä sitä oikealle.►  Sulje polttoaineen täyttöaukon kansi painamalla sitä (auton lukituksen tulee olla auki).


WARNI NG
Jos auto on varustettu vasemmalla puolella olevalla liukuovella, älä avaa ovea polttoaineen täyttöaukon kannen ollessa auki. Muuten on olemassa vaara, että polttoaineen täyttöaukon kansi ja liukuovi vaurioituvat ja polttoainetta tankkaava henkilö loukkaantuu.


WARNI NG
Polttoaineen täyttöaukon kannen ollessa auki mekanismi estää vasemman sivuoven käytön.Oven voi kuitenkin avata puolitiehen.Sulje polttoaineen täyttöaukon kansi, jotta voit käyttää ovea.

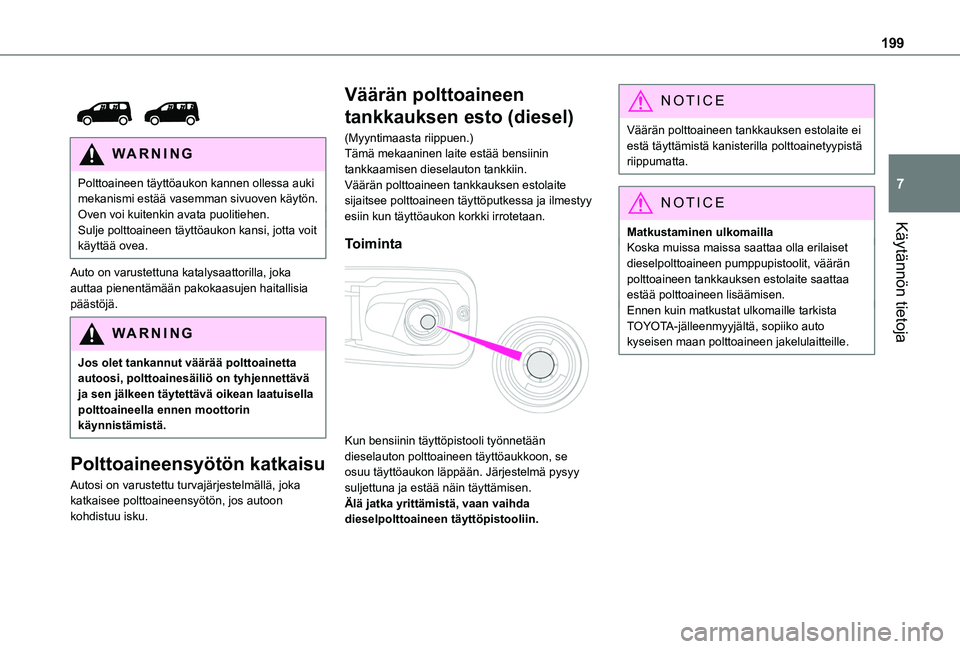

199
Käytännön tietoja
7


WARNI NG
Polttoaineen täyttöaukon kannen ollessa auki mekanismi estää vasemman sivuoven käytön.Oven voi kuitenkin avata puolitiehen.Sulje polttoaineen täyttöaukon kansi, jotta voit käyttää ovea.
Auto on varustettuna katalysaattorilla, joka auttaa pienentämään pakokaasujen haitallisia päästöjä.
WARNI NG
Jos olet tankannut väärää polttoainetta autoosi, polttoainesäiliö on tyhjennettävä ja sen jälkeen täytettävä oikean laatuisella polttoaineella ennen moottorin käynnistämistä.
Polttoaineensyötön katkaisu
Autosi on varustettu turvajärjestelmällä, joka katkaisee polttoaineensyötön, jos autoon kohdistuu isku.
Väärän polttoaineen
tankkauksen esto (diesel)
(Myyntimaasta riippuen.)Tämä mekaaninen laite estää bensiinin tankkaamisen dieselauton tankkiin.Väärän polttoaineen tankkauksen estolaite sijaitsee polttoaineen täyttöputkessa ja ilmestyy esiin kun täyttöaukon korkki irrotetaan.
Toiminta

Kun bensiinin täyttöpistooli työnnetään
dieselauton polttoaineen täyttöaukkoon, se osuu täyttöaukon läppään. Järjestelmä pysyy suljettuna ja estää näin täyttämisen.Älä jatka yrittämistä, vaan vaihda dieselpolttoaineen täyttöpistooliin.
NOTIC E
Väärän polttoaineen tankkauksen estolaite ei estä täyttämistä kanisterilla polttoainetyypistä riippumatta.
NOTIC E
Matkustaminen ulkomaillaKoska muissa maissa saattaa olla erilaiset dieselpolttoaineen pumppupistoolit, väärän polttoaineen tankkauksen estolaite saattaa estää polttoaineen lisäämisen.Ennen kuin matkustat ulkomaille tarkista TOYOTA-jälleenmyyjältä, sopiiko auto kyseisen maan polttoaineen jakelulaitteille.

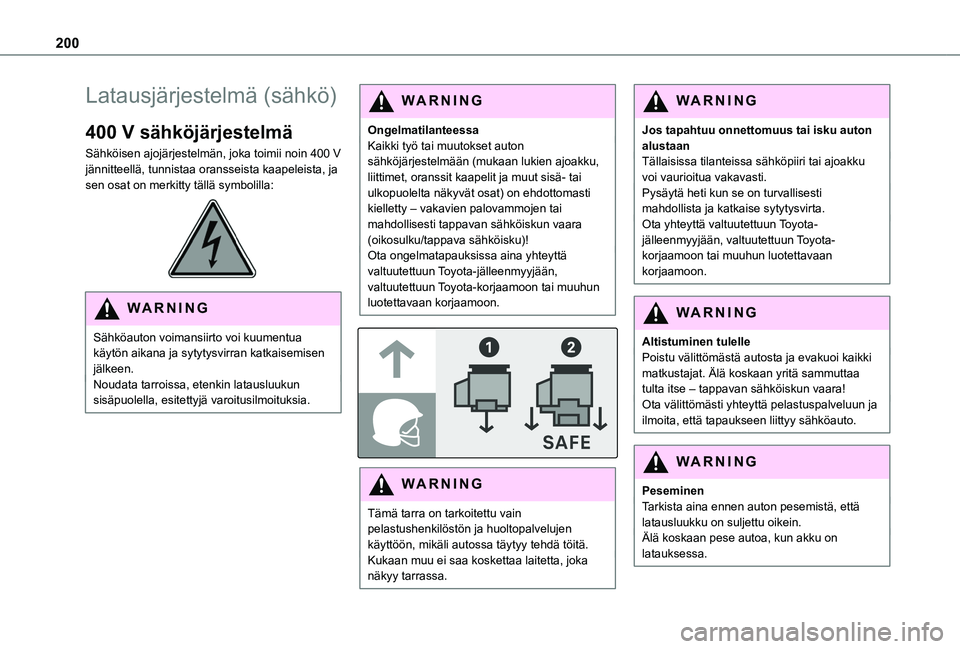

200
Latausjärjestelmä (sähkö)
400 V sähköjärjestelmä
Sähköisen ajojärjestelmän, joka toimii noin 400 V jännitteellä, tunnistaa oransseista kaapeleista, ja sen osat on merkitty tällä symbolilla:

WARNI NG
Sähköauton voimansiirto voi kuumentua käytön aikana ja sytytysvirran katkaisemisen jälkeen.Noudata tarroissa, etenkin latausluukun sisäpuolella, esitettyjä varoitusilmoituksia.
WARNI NG
OngelmatilanteessaKaikki työ tai muutokset auton sähköjärjestelmään (mukaan lukien ajoakku, liittimet, oranssit kaapelit ja muut sisä- tai ulkopuolelta näkyvät osat) on ehdottomasti kielletty – vakavien palovammojen tai mahdollisesti tappavan sähköiskun vaara (oikosulku/tappava sähköisku)!Ota ongelmatapauksissa aina yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.


WARNI NG
Tämä tarra on tarkoitettu vain pelastushenkilöstön ja huoltopalvelujen käyttöön, mikäli autossa täytyy tehdä töitä.Kukaan muu ei saa koskettaa laitetta, joka näkyy tarrassa.
WARNI NG
Jos tapahtuu onnettomuus tai isku auton alustaanTällaisissa tilanteissa sähköpiiri tai ajoakku voi vaurioitua vakavasti.Pysäytä heti kun se on turvallisesti mahdollista ja katkaise sytytysvirta.Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.
WARNI NG
Altistuminen tulellePoistu välittömästä autosta ja evakuoi kaikki matkustajat. Älä koskaan yritä sammuttaa tulta itse – tappavan sähköiskun vaara!Ota välittömästi yhteyttä pelastuspalveluun ja ilmoita, että tapaukseen liittyy sähköauto.
WARNI NG
PeseminenTarkista aina ennen auton pesemistä, että latausluukku on suljettu oikein.Älä koskaan pese autoa, kun akku on latauksessa.
