TOYOTA PROACE CITY VERSO 2019 Instrukcja obsługi (in Polish)

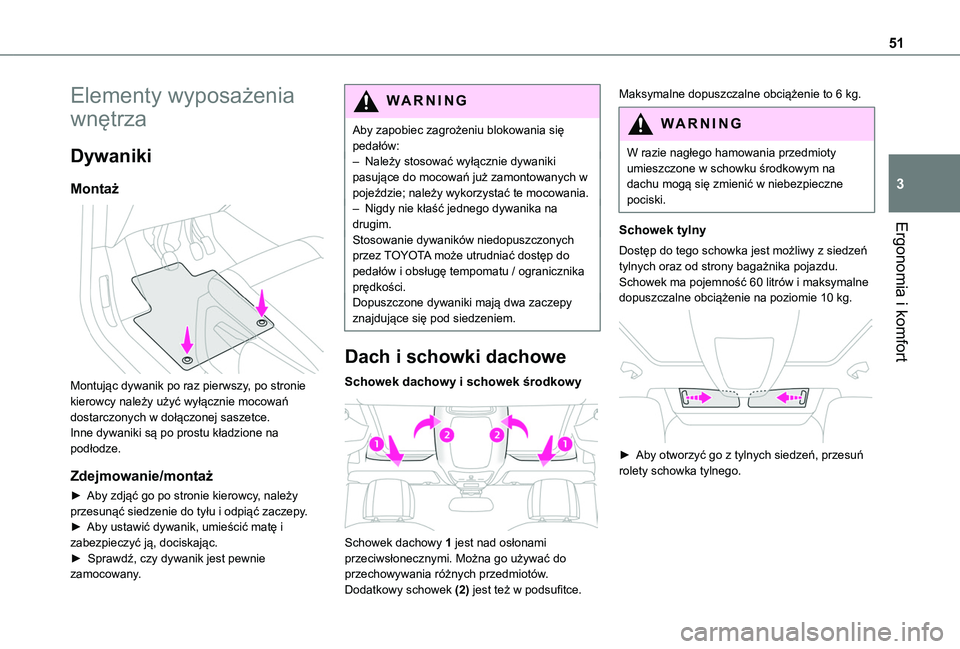

51
Ergonomia i komfort
3
Elementy wyposażenia
wnętrza
Dywaniki
Montaż

Montując dywanik po raz pierwszy, po stronie kierowcy należy użyć wyłącznie mocowań dostarczonych w dołączonej saszetce.Inne dywaniki są po prostu kładzione na
podłodze.
Zdejmowanie/montaż
► Aby zdjąć go po stronie kierowcy, należy przesunąć siedzenie do tyłu i odpiąć zaczepy.► Aby ustawić dywanik, umieścić matę i zabezpieczyć ją, dociskając.► Sprawdź, czy dywanik jest pewnie zamocowany.
WARNI NG
Aby zapobiec zagrożeniu blokowania się pedałów:– Należy stosować wyłącznie dywaniki pasujące do mocowań już zamontowanych w pojeździe; należy wykorzystać te mocowania.– Nigdy nie kłaść jednego dywanika na drugim.Stosowanie dywaników niedopuszczonych przez TOYOTA może utrudniać dostęp do pedałów i obsługę tempomatu / ogranicznika prędkości.Dopuszczone dywaniki mają dwa zaczepy znajdujące się pod siedzeniem.
Dach i schowki dachowe
Schowek dachowy i schowek środkowy

Schowek dachowy 1 jest nad osłonami
przeciwsłonecznymi. Można go używać do przechowywania różnych przedmiotów.Dodatkowy schowek (2) jest też w podsufitce.
Maksymalne dopuszczalne obciążenie to 6 kg.
WARNI NG
W razie nagłego hamowania przedmioty umieszczone w schowku środkowym na dachu mogą się zmienić w niebezpieczne pociski.
Schowek tylny
Dostęp do tego schowka jest możliwy z siedzeń tylnych oraz od strony bagażnika pojazdu.Schowek ma pojemność 60 litrów i maksymalne dopuszczalne obciążenie na poziomie 10 kg.

► Aby otworzyć go z tylnych siedzeń, przesuń rolety schowka tylnego.

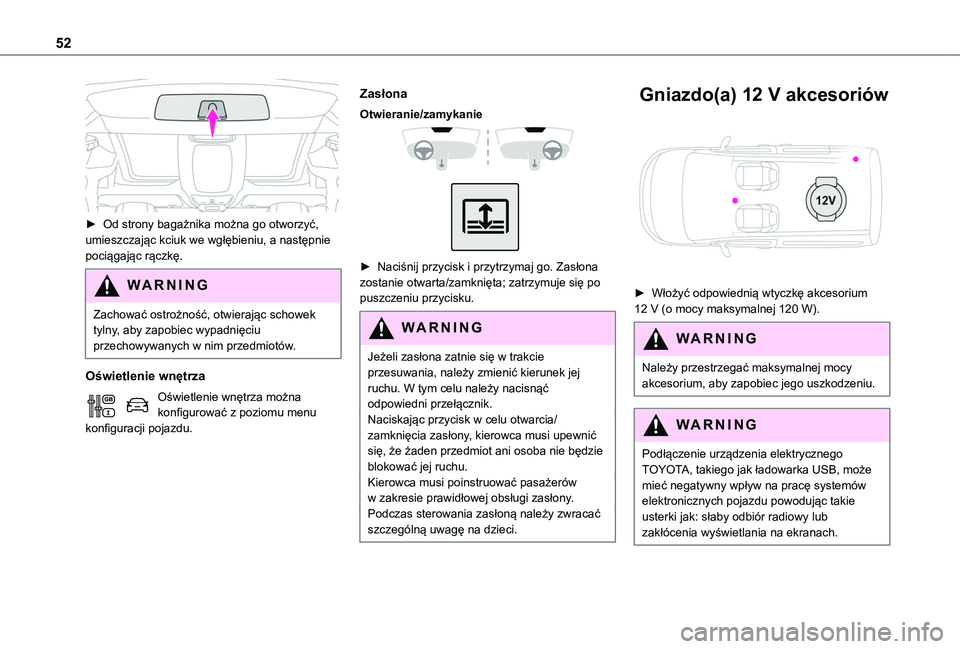

52

► Od strony bagażnika można go otworzyć, umieszczając kciuk we wgłębieniu, a następnie pociągając rączkę.
WARNI NG
Zachować ostrożność, otwierając schowek tylny, aby zapobiec wypadnięciu przechowywanych w nim przedmiotów.
Oświetlenie wnętrza
Oświetlenie wnętrza można konfigurować z poziomu menu konfiguracji pojazdu.
Zasłona
Otwieranie/zamykanie


► Naciśnij przycisk i przytrzymaj go. Zasłona zostanie otwarta/zamknięta; zatrzymuje się po puszczeniu przycisku.
WARNI NG
Jeżeli zasłona zatnie się w trakcie przesuwania, należy zmienić kierunek jej ruchu. W tym celu należy nacisnąć odpowiedni przełącznik.Naciskając przycisk w celu otwarcia/zamknięcia zasłony, kierowca musi upewnić się, że żaden przedmiot ani osoba nie będzie blokować jej ruchu.Kierowca musi poinstruować pasażerów w zakresie prawidłowej obsługi zasłony.Podczas sterowania zasłoną należy zwracać szczególną uwagę na dzieci.
Gniazdo(a) 12 V akcesoriów

► Włożyć odpowiednią wtyczkę akcesorium 12 V (o mocy maksymalnej 120 W).
WARNI NG
Należy przestrzegać maksymalnej mocy akcesorium, aby zapobiec jego uszkodzeniu.
WARNI NG
Podłączenie urządzenia elektrycznego TOYOTA, takiego jak ładowarka USB, może mieć negatywny wpływ na pracę systemów elektronicznych pojazdu powodując takie usterki jak: słaby odbiór radiowy lub zakłócenia wyświetlania na ekranach.

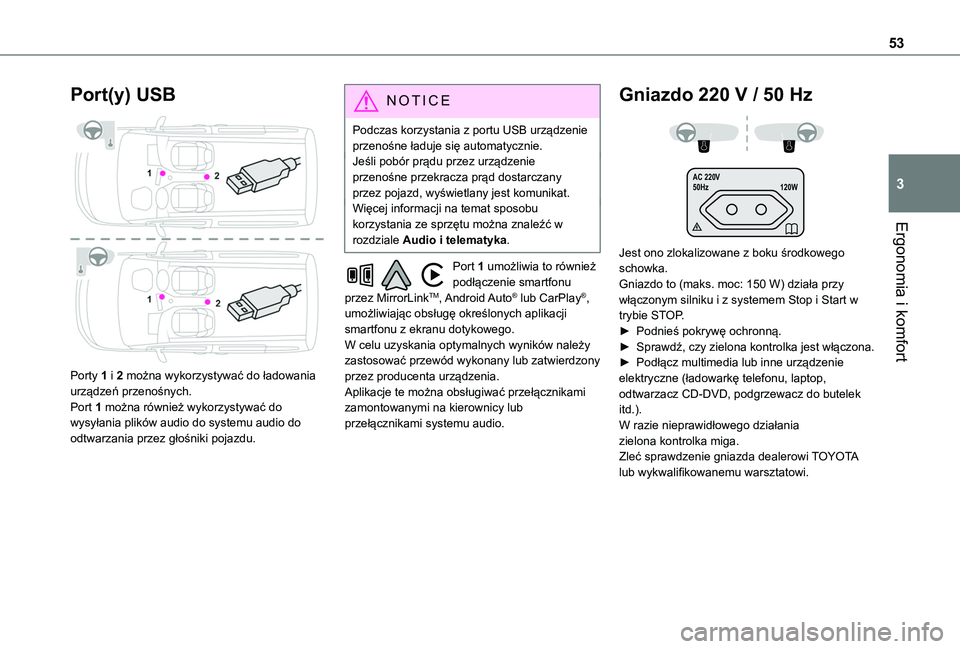

53
Ergonomia i komfort
3
Port(y) USB

Porty 1 i 2 można wykorzystywać do ładowania urządzeń przenośnych.Port 1 można również wykorzystywać do wysyłania plików audio do systemu audio do odtwarzania przez głośniki pojazdu.
NOTIC E
Podczas korzystania z portu USB urządzenie przenośne ładuje się automatycznie.Jeśli pobór prądu przez urządzenie przenośne przekracza prąd dostarczany przez pojazd, wyświetlany jest komunikat.Więcej informacji na temat sposobu korzystania ze sprzętu można znaleźć w rozdziale Audio i telematyka.
Port 1 umożliwia to również podłączenie smartfonu przez MirrorLinkTM, Android Auto® lub CarPlay®, umożliwiając obsługę określonych aplikacji smartfonu z ekranu dotykowego.W celu uzyskania optymalnych wyników należy zastosować przewód wykonany lub zatwierdzony przez producenta urządzenia.Aplikacje te można obsługiwać przełącznikami zamontowanymi na kierownicy lub przełącznikami systemu audio.
Gniazdo 220 V / 50 Hz
AC 220 V
50Hz 120W

Jest ono zlokalizowane z boku środkowego schowka.Gniazdo to (maks. moc: 150 W) działa przy włączonym silniku i z systemem Stop i Start w trybie STOP.► Podnieś pokrywę ochronną.► Sprawdź, czy zielona kontrolka jest włączona. ► Podłącz multimedia lub inne urządzenie elektryczne (ładowarkę telefonu, laptop, odtwarzacz CD-DVD, podgrzewacz do butelek itd.).W razie nieprawidłowego działania zielona kontrolka miga.Zleć sprawdzenie gniazda dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.

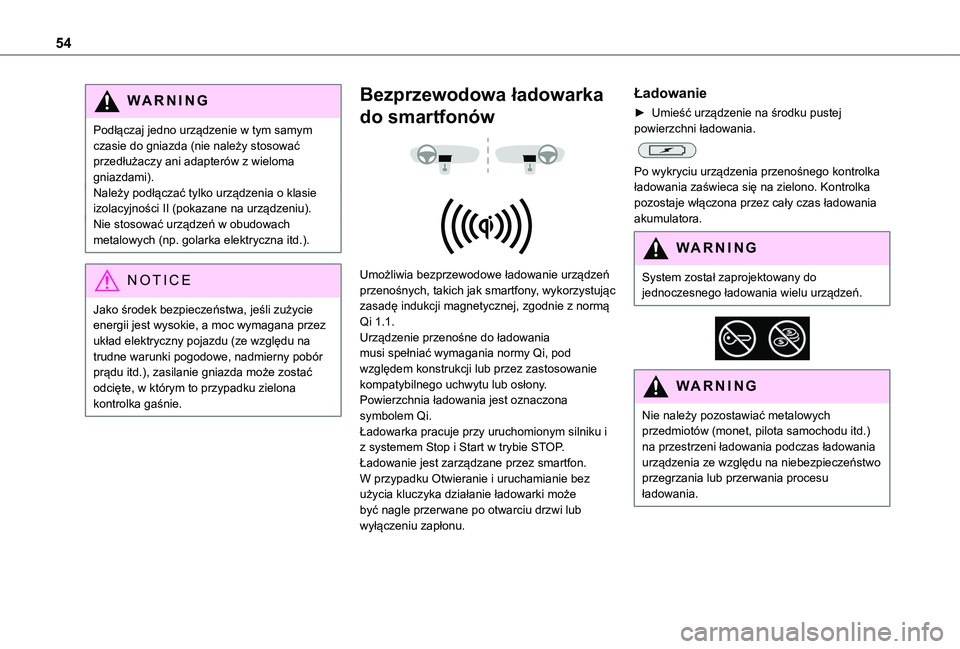

54
WARNI NG
Podłączaj jedno urządzenie w tym samym czasie do gniazda (nie należy stosować przedłużaczy ani adapterów z wieloma gniazdami).Należy podłączać tylko urządzenia o klasie izolacyjności II (pokazane na urządzeniu).Nie stosować urządzeń w obudowach metalowych (np. golarka elektryczna itd.).
NOTIC E
Jako środek bezpieczeństwa, jeśli zużycie energii jest wysokie, a moc wymagana przez układ elektryczny pojazdu (ze względu na trudne warunki pogodowe, nadmierny pobór prądu itd.), zasilanie gniazda może zostać odcięte, w którym to przypadku zielona kontrolka gaśnie.
Bezprzewodowa ładowarka
do smartfonów


Umożliwia bezprzewodowe ładowanie urządzeń przenośnych, takich jak smartfony, wykorzystując zasadę indukcji magnetycznej, zgodnie z normą Qi 1.1.Urządzenie przenośne do ładowania musi spełniać wymagania normy Qi, pod względem konstrukcji lub przez zastosowanie kompatybilnego uchwytu lub osłony.Powierzchnia ładowania jest oznaczona symbolem Qi.Ładowarka pracuje przy uruchomionym silniku i z systemem Stop i Start w trybie STOP.Ładowanie jest zarządzane przez smartfon.W przypadku Otwieranie i uruchamianie bez użycia kluczyka działanie ładowarki może być nagle przerwane po otwarciu drzwi lub wyłączeniu zapłonu.
Ładowanie
► Umieść urządzenie na środku pustej powierzchni ładowania.

Po wykryciu urządzenia przenośnego kontrolka ładowania zaświeca się na zielono. Kontrolka pozostaje włączona przez cały czas ładowania akumulatora.
WARNI NG
System został zaprojektowany do jednoczesnego ładowania wielu urządzeń.


WARNI NG
Nie należy pozostawiać metalowych przedmiotów (monet, pilota samochodu itd.) na przestrzeni ładowania podczas ładowania urządzenia ze względu na niebezpieczeństwo przegrzania lub przerwania procesu ładowania.

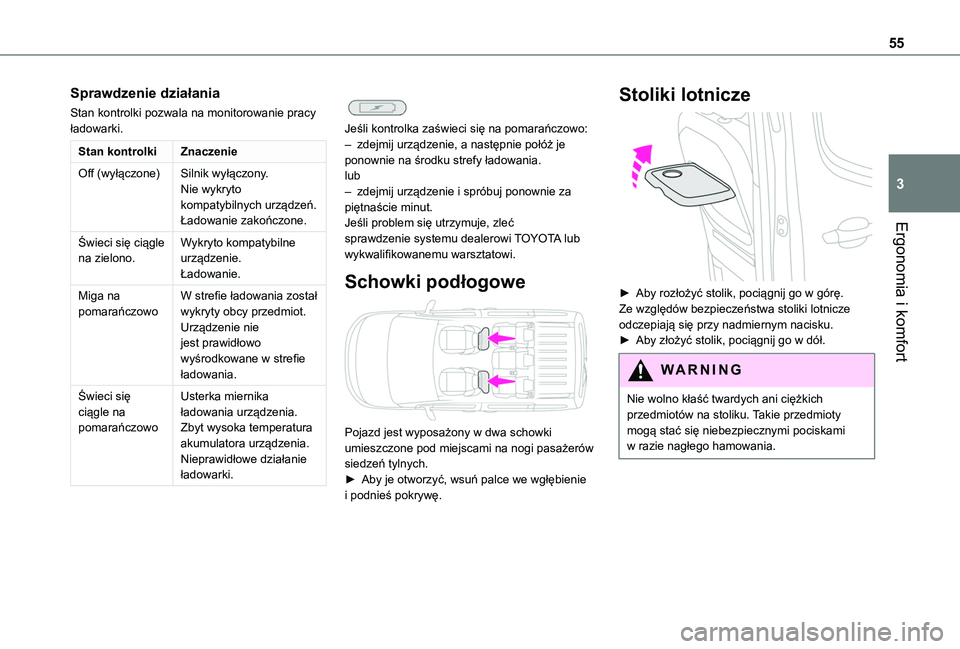

55
Ergonomia i komfort
3
Sprawdzenie działania
Stan kontrolki pozwala na monitorowanie pracy ładowarki.
Stan kontrolkiZnaczenie
Off (wyłączone)Silnik wyłączony.Nie wykryto kompatybilnych urządzeń.Ładowanie zakończone.
Świeci się ciągle na zielono.Wykryto kompatybilne urządzenie.Ładowanie.
Miga na pomarańczowoW strefie ładowania został wykryty obcy przedmiot.Urządzenie nie jest prawidłowo wyśrodkowane w strefie ładowania.
Świeci się ciągle na pomarańczowo
Usterka miernika ładowania urządzenia.Zbyt wysoka temperatura akumulatora urządzenia.Nieprawidłowe działanie ładowarki.


Jeśli kontrolka zaświeci się na pomarańczowo:– zdejmij urządzenie, a następnie połóż je ponownie na środku strefy ładowania.lub– zdejmij urządzenie i spróbuj ponownie za piętnaście minut.Jeśli problem się utrzymuje, zleć sprawdzenie systemu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
Schowki podłogowe

Pojazd jest wyposażony w dwa schowki
umieszczone pod miejscami na nogi pasażerów siedzeń tylnych.► Aby je otworzyć, wsuń palce we wgłębienie i podnieś pokrywę.
Stoliki lotnicze

► Aby rozłożyć stolik, pociągnij go w górę.Ze względów bezpieczeństwa stoliki lotnicze odczepiają się przy nadmiernym nacisku.► Aby złożyć stolik, pociągnij go w dół.
WARNI NG
Nie wolno kłaść twardych ani ciężkich przedmiotów na stoliku. Takie przedmioty mogą stać się niebezpiecznymi pociskami w razie nagłego hamowania.

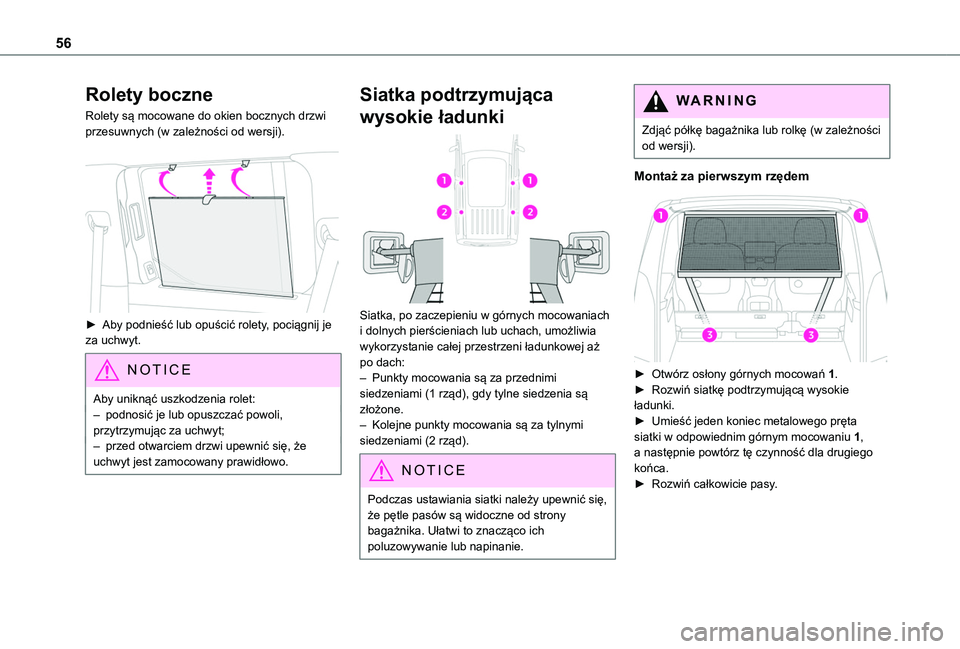

56
Rolety boczne
Rolety są mocowane do okien bocznych drzwi przesuwnych (w zależności od wersji).

► Aby podnieść lub opuścić rolety, pociągnij je za uchwyt.
NOTIC E
Aby uniknąć uszkodzenia rolet:– podnosić je lub opuszczać powoli, przytrzymując za uchwyt;– przed otwarciem drzwi upewnić się, że uchwyt jest zamocowany prawidłowo.
Siatka podtrzymująca
wysokie ładunki

Siatka, po zaczepieniu w górnych mocowaniach i dolnych pierścieniach lub uchach, umożliwia wykorzystanie całej przestrzeni ładunkowej aż po dach:– Punkty mocowania są za przednimi siedzeniami (1 rząd), gdy tylne siedzenia są złożone.– Kolejne punkty mocowania są za tylnymi siedzeniami (2 rząd).
NOTIC E
Podczas ustawiania siatki należy upewnić się, że pętle pasów są widoczne od strony bagażnika. Ułatwi to znacząco ich
poluzowywanie lub napinanie.
WARNI NG
Zdjąć półkę bagażnika lub rolkę (w zależności od wersji).
Montaż za pierwszym rzędem

► Otwórz osłony górnych mocowań 1.► Rozwiń siatkę podtrzymującą wysokie ładunki.► Umieść jeden koniec metalowego pręta siatki w odpowiednim górnym mocowaniu 1,
a następnie powtórz tę czynność dla drugiego końca.► Rozwiń całkowicie pasy.

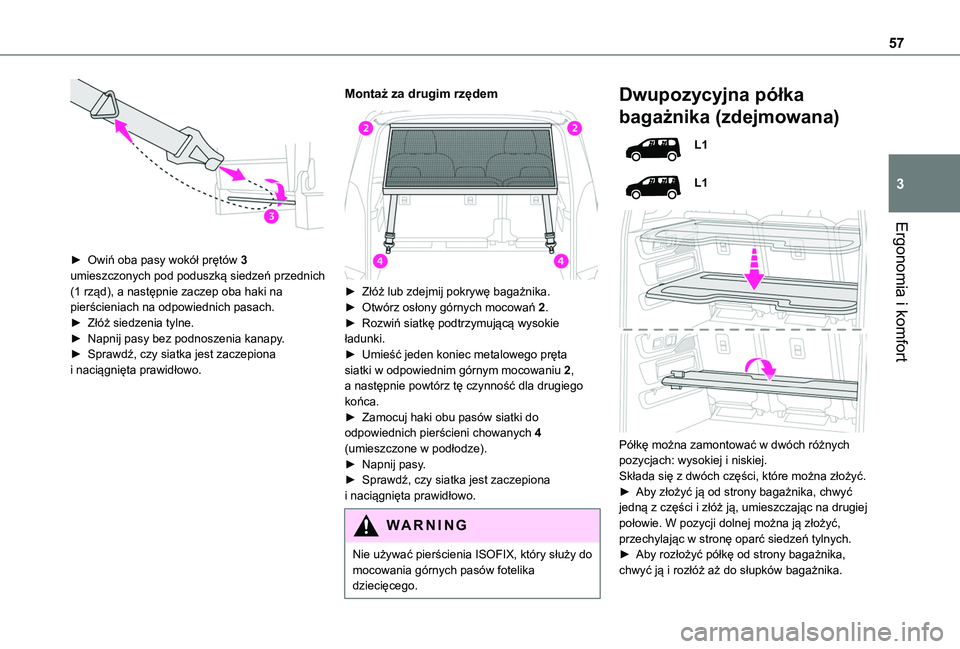

57
Ergonomia i komfort
3

► Owiń oba pasy wokół prętów 3 umieszczonych pod poduszką siedzeń przednich (1 rząd), a następnie zaczep oba haki na pierścieniach na odpowiednich pasach.► Złóż siedzenia tylne.► Napnij pasy bez podnoszenia kanapy.► Sprawdź, czy siatka jest zaczepiona i naciągnięta prawidłowo.
Montaż za drugim rzędem

► Złóż lub zdejmij pokrywę bagażnika.► Otwórz osłony górnych mocowań 2.► Rozwiń siatkę podtrzymującą wysokie ładunki.► Umieść jeden koniec metalowego pręta siatki w odpowiednim górnym mocowaniu 2, a następnie powtórz tę czynność dla drugiego końca.► Zamocuj haki obu pasów siatki do odpowiednich pierścieni chowanych 4
(umieszczone w podłodze).► Napnij pasy.► Sprawdź, czy siatka jest zaczepiona i naciągnięta prawidłowo.
WARNI NG
Nie używać pierścienia ISOFIX, który służy do mocowania górnych pasów fotelika dziecięcego.
Dwupozycyjna półka
bagażnika (zdejmowana)
L1
L1


Półkę można zamontować w dwóch różnych pozycjach: wysokiej i niskiej.Składa się z dwóch części, które można złożyć.► Aby złożyć ją od strony bagażnika, chwyć jedną z części i złóż ją, umieszczając na drugiej połowie. W pozycji dolnej można ją złożyć, przechylając w stronę oparć siedzeń tylnych.► Aby rozłożyć półkę od strony bagażnika, chwyć ją i rozłóż aż do słupków bagażnika.

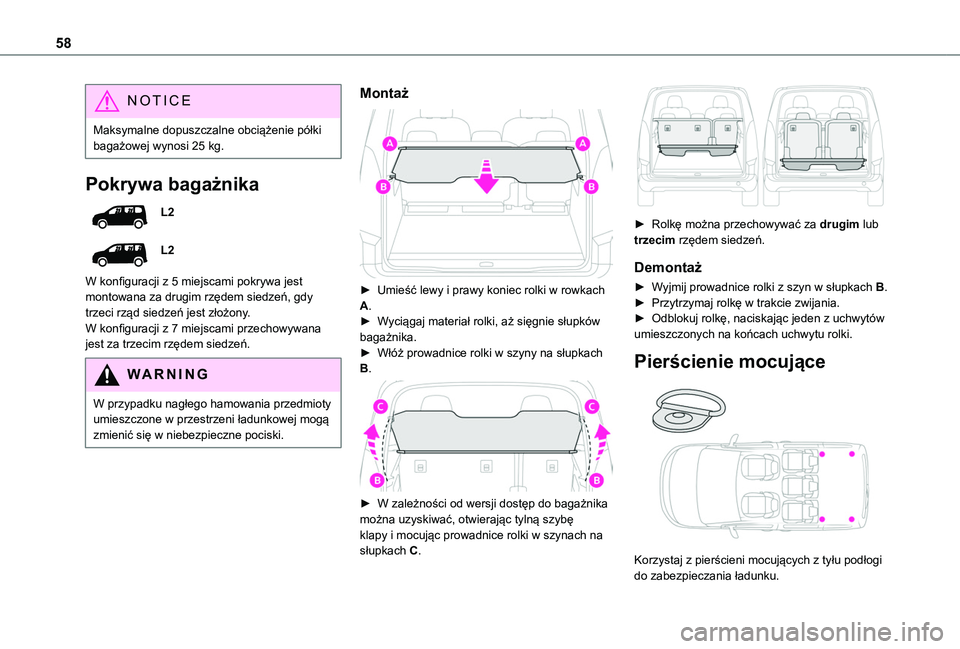

58
NOTIC E
Maksymalne dopuszczalne obciążenie półki bagażowej wynosi 25 kg.
Pokrywa bagażnika
L2
L2
W konfiguracji z 5 miejscami pokrywa jest montowana za drugim rzędem siedzeń, gdy trzeci rząd siedzeń jest złożony.W konfiguracji z 7 miejscami przechowywana jest za trzecim rzędem siedzeń.
WARNI NG
W przypadku nagłego hamowania przedmioty umieszczone w przestrzeni ładunkowej mogą zmienić się w niebezpieczne pociski.
Montaż

► Umieść lewy i prawy koniec rolki w rowkach A.► Wyciągaj materiał rolki, aż sięgnie słupków bagażnika.► Włóż prowadnice rolki w szyny na słupkach B.

► W zależności od wersji dostęp do bagażnika można uzyskiwać, otwierając tylną szybę klapy i mocując prowadnice rolki w szynach na słupkach C.

► Rolkę można przechowywać za drugim lub trzecim rzędem siedzeń.
Demontaż
► Wyjmij prowadnice rolki z szyn w słupkach B.► Przytrzymaj rolkę w trakcie zwijania.► Odblokuj rolkę, naciskając jeden z uchwytów umieszczonych na końcach uchwytu rolki.
Pierścienie mocujące

Korzystaj z pierścieni mocujących z tyłu podłogi do zabezpieczania ładunku.

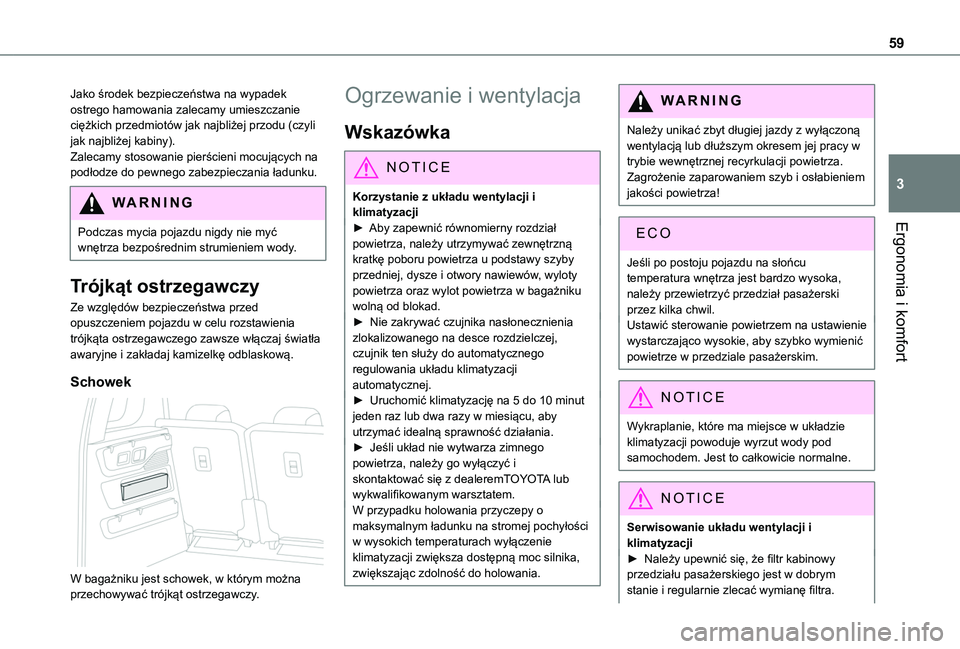

59
Ergonomia i komfort
3
Jako środek bezpieczeństwa na wypadek ostrego hamowania zalecamy umieszczanie ciężkich przedmiotów jak najbliżej przodu (czyli jak najbliżej kabiny).Zalecamy stosowanie pierścieni mocujących na podłodze do pewnego zabezpieczania ładunku.
WARNI NG
Podczas mycia pojazdu nigdy nie myć wnętrza bezpośrednim strumieniem wody.
Trójkąt ostrzegawczy
Ze względów bezpieczeństwa przed opuszczeniem pojazdu w celu rozstawienia trójkąta ostrzegawczego zawsze włączaj światła awaryjne i zakładaj kamizelkę odblaskową.
Schowek

W bagażniku jest schowek, w którym można przechowywać trójkąt ostrzegawczy.
Ogrzewanie i wentylacja
Wskazówka
NOTIC E
Korzystanie z układu wentylacji i klimatyzacji► Aby zapewnić równomierny rozdział
powietrza, należy utrzymywać zewnętrzną kratkę poboru powietrza u podstawy szyby przedniej, dysze i otwory nawiewów, wyloty powietrza oraz wylot powietrza w bagażniku wolną od blokad.► Nie zakrywać czujnika nasłonecznienia zlokalizowanego na desce rozdzielczej, czujnik ten służy do automatycznego regulowania układu klimatyzacji automatycznej.► Uruchomić klimatyzację na 5 do 10 minut jeden raz lub dwa razy w miesiącu, aby utrzymać idealną sprawność działania.► Jeśli układ nie wytwarza zimnego powietrza, należy go wyłączyć i skontaktować się z dealeremTOYOTA lub wykwalifikowanym warsztatem.W przypadku holowania przyczepy o maksymalnym ładunku na stromej pochyłości w wysokich temperaturach wyłączenie klimatyzacji zwiększa dostępną moc silnika, zwiększając zdolność do holowania.
WARNI NG
Należy unikać zbyt długiej jazdy z wyłączoną wentylacją lub dłuższym okresem jej pracy w trybie wewnętrznej recyrkulacji powietrza. Zagrożenie zaparowaniem szyb i osłabieniem jakości powietrza!
Jeśli po postoju pojazdu na słońcu temperatura wnętrza jest bardzo wysoka, należy przewietrzyć przedział pasażerski przez kilka chwil.Ustawić sterowanie powietrzem na ustawienie wystarczająco wysokie, aby szybko wymienić powietrze w przedziale pasażerskim.
NOTIC E
Wykraplanie, które ma miejsce w układzie klimatyzacji powoduje wyrzut wody pod samochodem. Jest to całkowicie normalne.
NOTIC E
Serwisowanie układu wentylacji i klimatyzacji► Należy upewnić się, że filtr kabinowy przedziału pasażerskiego jest w dobrym stanie i regularnie zlecać wymianę filtra.

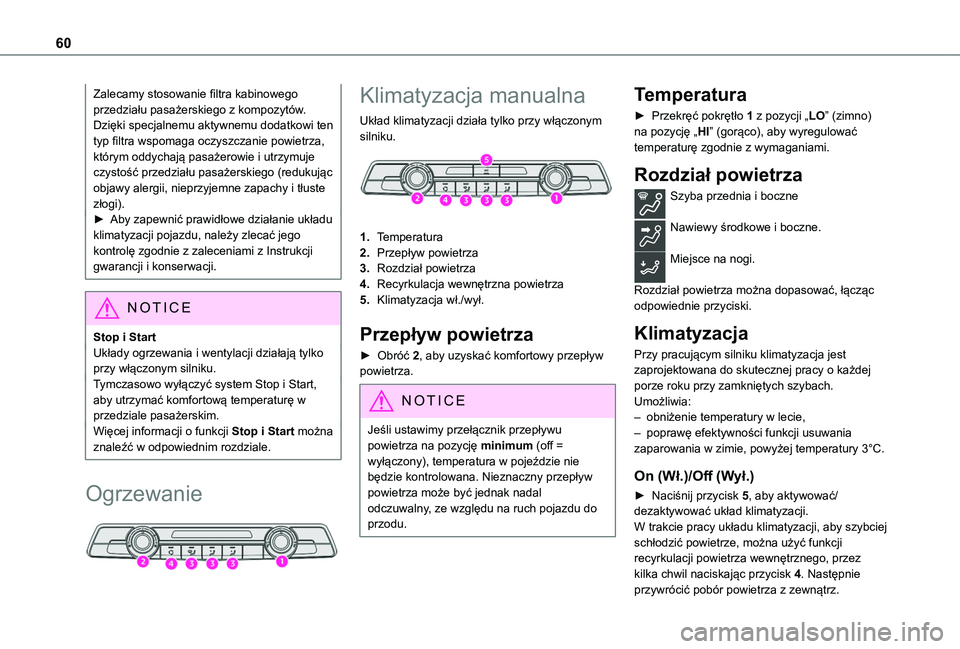

60
Zalecamy stosowanie filtra kabinowego przedziału pasażerskiego z kompozytów. Dzięki specjalnemu aktywnemu dodatkowi ten typ filtra wspomaga oczyszczanie powietrza, którym oddychają pasażerowie i utrzymuje czystość przedziału pasażerskiego (redukując objawy alergii, nieprzyjemne zapachy i tłuste złogi).► Aby zapewnić prawidłowe działanie układu klimatyzacji pojazdu, należy zlecać jego kontrolę zgodnie z zaleceniami z Instrukcji gwarancji i konserwacji.
NOTIC E
Stop i StartUkłady ogrzewania i wentylacji działają tylko przy włączonym silniku.Tymczasowo wyłączyć system Stop i Start, aby utrzymać komfortową temperaturę w przedziale pasażerskim.Więcej informacji o funkcji Stop i Start można
znaleźć w odpowiednim rozdziale.
Ogrzewanie

Klimatyzacja manualna
Układ klimatyzacji działa tylko przy włączonym silniku.

1.Temperatura
2.Przepływ powietrza
3.Rozdział powietrza
4.Recyrkulacja wewnętrzna powietrza
5.Klimatyzacja wł./wył.
Przepływ powietrza
► Obróć 2, aby uzyskać komfortowy przepływ powietrza.
NOTIC E
Jeśli ustawimy przełącznik przepływu powietrza na pozycję minimum (off = wyłączony), temperatura w pojeździe nie będzie kontrolowana. Nieznaczny przepływ powietrza może być jednak nadal odczuwalny, ze względu na ruch pojazdu do przodu.
Temperatura
► Przekręć pokrętło 1 z pozycji „LO” (zimno) na pozycję „HI” (gorąco), aby wyregulować temperaturę zgodnie z wymaganiami.
Rozdział powietrza
Szyba przednia i boczne
Nawiewy środkowe i boczne.
Miejsce na nogi.
Rozdział powietrza można dopasować, łącząc odpowiednie przyciski.
Klimatyzacja
Przy pracującym silniku klimatyzacja jest zaprojektowana do skutecznej pracy o każdej porze roku przy zamkniętych szybach.Umożliwia:– obniżenie temperatury w lecie,– poprawę efektywności funkcji usuwania
zaparowania w zimie, powyżej temperatury 3°C.
On (Wł.)/Off (Wył.)
► Naciśnij przycisk 5, aby aktywować/dezaktywować układ klimatyzacji.W trakcie pracy układu klimatyzacji, aby szybciej schłodzić powietrze, można użyć funkcji recyrkulacji powietrza wewnętrznego, przez kilka chwil naciskając przycisk 4. Następnie przywrócić pobór powietrza z zewnątrz.
