191
Üzemzavar esetén
8

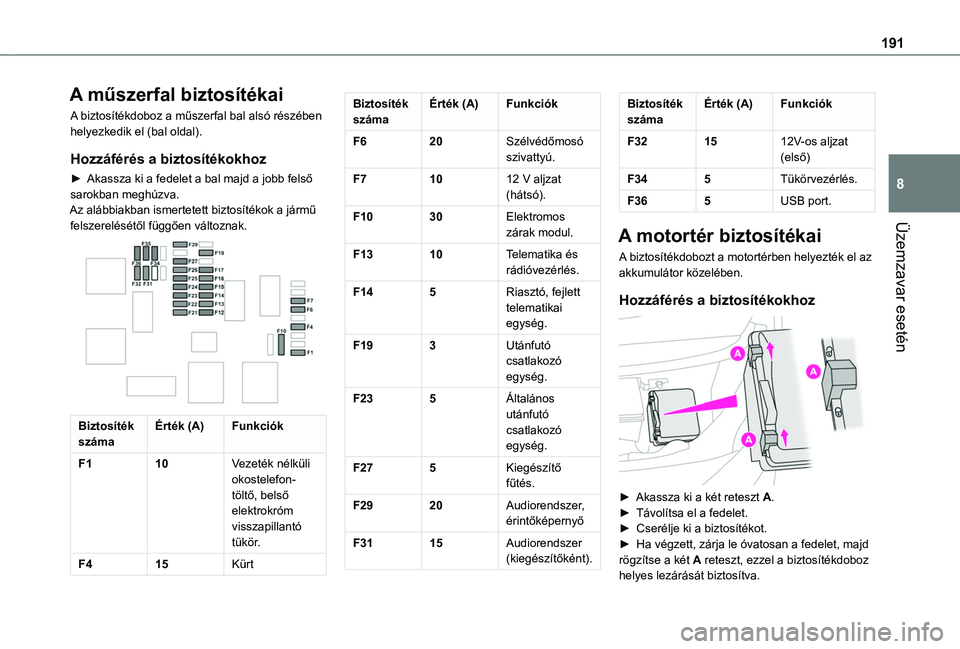

A műszerfal biztosítékai
A biztosítékdoboz a műszerfal bal alsó részében helyezkedik el (bal oldal).
Hozzáférés a biztosítékokhoz
► Akassza ki a fedelet a bal majd a jobb felső sarokban meghúzva.Az alábbiakban ismertetett biztosítékok a jármű felszerelésétől függően változnak.

Biztosíték számaÉrték (A)Funkciók
F110Vezeték nélküli okostelefon-töltő, belső elektrokróm visszapillantó tükör.
F415Kürt
Biztosíték számaÉrték (A)Funkciók
F620Szélvédőmosó szivattyú.
F71012 V aljzat (hátsó).
F1030Elektromos zárak modul.
F1310Telematika és rádióvezérlés.
F145Riasztó, fejlett telematikai egység.
F193Utánfutó csatlakozó egység.
F235Általános utánfutó csatlakozó egység.
F275Kiegészítő fűtés.
F2920Audiorendszer, érintőképernyő
F3115Audiorendszer (kiegészítőként).
Biztosíték számaÉrték (A)Funkciók
F321512V-os aljzat (első)
F345Tükörvezérlés.
F365USB port.
A motortér biztosítékai
A biztosítékdobozt a motortérben helyezték el az akkumulátor közelében.
Hozzáférés a biztosítékokhoz

► Akassza ki a két reteszt A.► Távolítsa el a fedelet.► Cserélje ki a biztosítékot.► Ha végzett, zárja le óvatosan a fedelet, majd rögzítse a két A reteszt, ezzel a biztosítékdoboz helyes lezárását biztosítva.

192

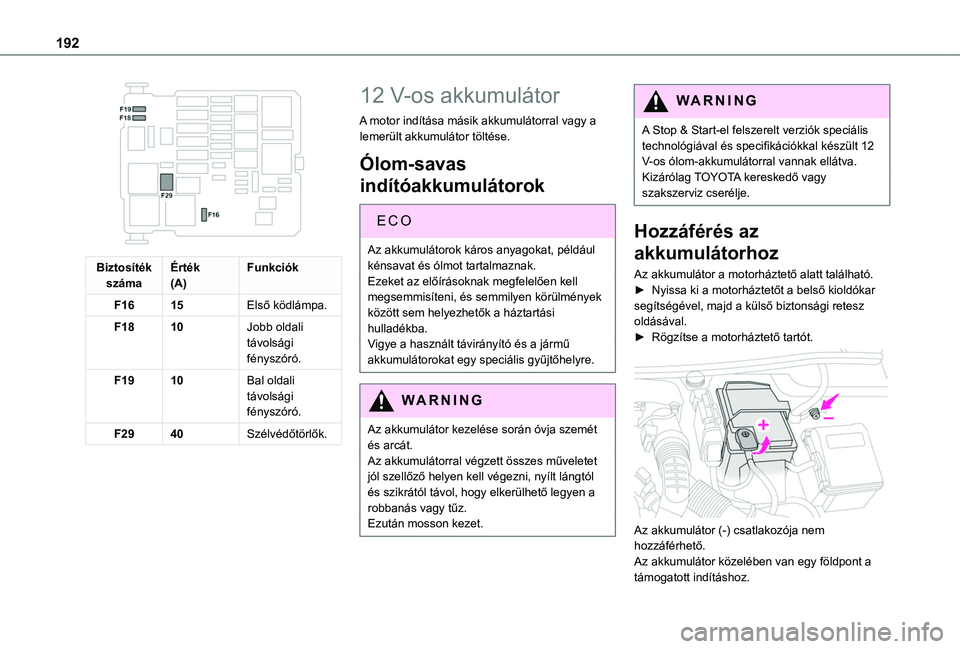

Biztosíték számaÉrték(A)Funkciók
F1615Első ködlámpa.
F1810Jobb oldali távolsági fényszóró.
F1910Bal oldali távolsági fényszóró.
F2940Szélvédőtörlők.
12 V-os akkumulátor
A motor indítása másik akkumulátorral vagy a lemerült akkumulátor töltése.
Ólom-savas
indítóakkumulátorok
ECO
Az akkumulátorok káros anyagokat, például kénsavat és ólmot tartalmaznak.Ezeket az előírásoknak megfelelően kell megsemmisíteni, és semmilyen körülmények között sem helyezhetők a háztartási hulladékba.Vigye a használt távirányító és a jármű akkumulátorokat egy speciális gyűjtőhelyre.
WARNI NG
Az akkumulátor kezelése során óvja szemét és arcát.Az akkumulátorral végzett összes műveletet jól szellőző helyen kell végezni, nyílt lángtól és szikrától távol, hogy elkerülhető legyen a robbanás vagy tűz.Ezután mosson kezet.
WARNI NG
A Stop & Start-el felszerelt verziók speciális technológiával és specifikációkkal készült 12 V-os ólom-akkumulátorral vannak ellátva.Kizárólag TOYOTA kereskedő vagy szakszerviz cserélje.
Hozzáférés az
akkumulátorhoz
Az akkumulátor a motorháztető alatt található.► Nyissa ki a motorháztetőt a belső kioldókar segítségével, majd a külső biztonsági retesz oldásával.► Rögzítse a motorháztető tartót.

Az akkumulátor (-) csatlakozója nem hozzáférhető.Az akkumulátor közelében van egy földpont a támogatott indításhoz.

193
Üzemzavar esetén
8
NOTIC E
A motorháztetőről és a motorról további információkat a megfelelő szakaszokban talál.

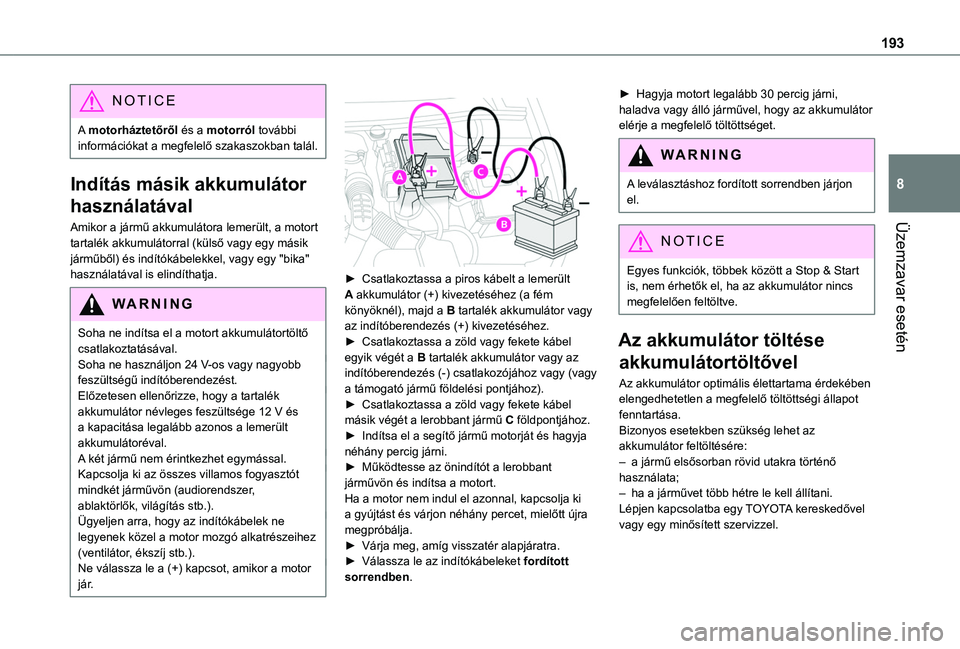

Indítás másik akkumulátor
használatával
Amikor a jármű akkumulátora lemerült, a motort tartalék akkumulátorral (külső vagy egy másik járműből) és indítókábelekkel, vagy egy "bika" használatával is elindíthatja.
WARNI NG
Soha ne indítsa el a motort akkumulátortöltő csatlakoztatásával.Soha ne használjon 24 V-os vagy nagyobb feszültségű indítóberendezést.Előzetesen ellenőrizze, hogy a tartalék akkumulátor névleges feszültsége 12 V és a kapacitása legalább azonos a lemerült akkumulátoréval.A két jármű nem érintkezhet egymással.Kapcsolja ki az összes villamos fogyasztót mindkét járművön (audiorendszer, ablaktörlők, világítás stb.).Ügyeljen arra, hogy az indítókábelek ne legyenek közel a motor mozgó alkatrészeihez (ventilátor, ékszíj stb.).Ne válassza le a (+) kapcsot, amikor a motor jár.


► Csatlakoztassa a piros kábelt a lemerült A akkumulátor (+) kivezetéséhez (a fém könyöknél), majd a B tartalék akkumulátor vagy az indítóberendezés (+) kivezetéséhez.► Csatlakoztassa a zöld vagy fekete kábel egyik végét a B tartalék akkumulátor vagy az indítóberendezés (-) csatlakozójához vagy (vagy a támogató jármű földelési pontjához).► Csatlakoztassa a zöld vagy fekete kábel másik végét a lerobbant jármű C földpontjához.► Indítsa el a segítő jármű motorját és hagyja néhány percig járni.► Működtesse az önindítót a lerobbant járművön és indítsa a motort.Ha a motor nem indul el azonnal, kapcsolja ki a gyújtást és várjon néhány percet, mielőtt újra megpróbálja.► Várja meg, amíg visszatér alapjáratra.► Válassza le az indítókábeleket fordított sorrendben.
► Hagyja motort legalább 30 percig járni, haladva vagy álló járművel, hogy az akkumulátor elérje a megfelelő töltöttséget.
WARNI NG
A leválasztáshoz fordított sorrendben járjon el.
NOTIC E
Egyes funkciók, többek között a Stop & Start is, nem érhetők el, ha az akkumulátor nincs megfelelően feltöltve.
Az akkumulátor töltése
akkumulátortöltővel
Az akkumulátor optimális élettartama érdekében elengedhetetlen a megfelelő töltöttségi állapot fenntartása.Bizonyos esetekben szükség lehet az akkumulátor feltöltésére:– a jármű elsősorban rövid utakra történő használata;– ha a járművet több hétre le kell állítani.Lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy minősített szervizzel.

194
WARNI NG
A jármű akkumulátorának töltéséhez csak 12 V névleges feszültségű ólom-sav akkumulátorokkal kompatibilis töltőt használjon.
WARNI NG
Kövesse a töltő gyártójának utasításait.Soha ne fordítsa meg a polaritást.
NOTIC E
Az akkumulátort nem szükséges lecsatlakoztatni.
► Kapcsolja ki a gyújtást.► Kapcsolja ki az összes villamos fogyasztót (audiorendszer, világítás, ablaktörlő stb.).

► Kapcsolja ki a B töltőt, mielőtt a kábeleket az akkumulátorhoz csatlakoztatja, hogy elkerülje a veszélyes szikrákat.► Győződjön meg arról, hogy a töltőkábelek jó állapotban vannak.► Emelje fel a műanyag burkolatot a (+) csatlakozón, ha a jármű ilyennel el van látva.► Csatlakoztassa a B töltő kábeleit az alábbiak szerint:• pozitív (+) piros kábel az A akkumulátor (+) kivezetéséhez,• a negatív (-) fekete kábel a jármű C földpontjára.► A töltési művelet végén kapcsolja ki a B töltőt, mielőtt leválasztja a kábeleket az A akkumulátorról.
24v 12v
WARNI NG
Ha ez a címke megtalálható, csak 12 V-os töltőt használjon, hogy elkerülje a Stop & Start rendszerhez kapcsolódó elektromos alkatrészek visszafordíthatatlan károsodását.
WARNI NG
Soha ne próbáljon megfagyott akkumulátort feltölteni - robbanásveszély!Ha az akkumulátor lefagyott, ellenőriztesse azt egy TOYOTA kereskedőnél vagy egy szakműhelyben, ahol ellenőrzik, hogy a belső alkatrészek nem sérültek-e, és a burkolat nem repedt-e, ami a mérgező és maró hatású savszivárgás kockázatát jelentené.

195
Üzemzavar esetén
8

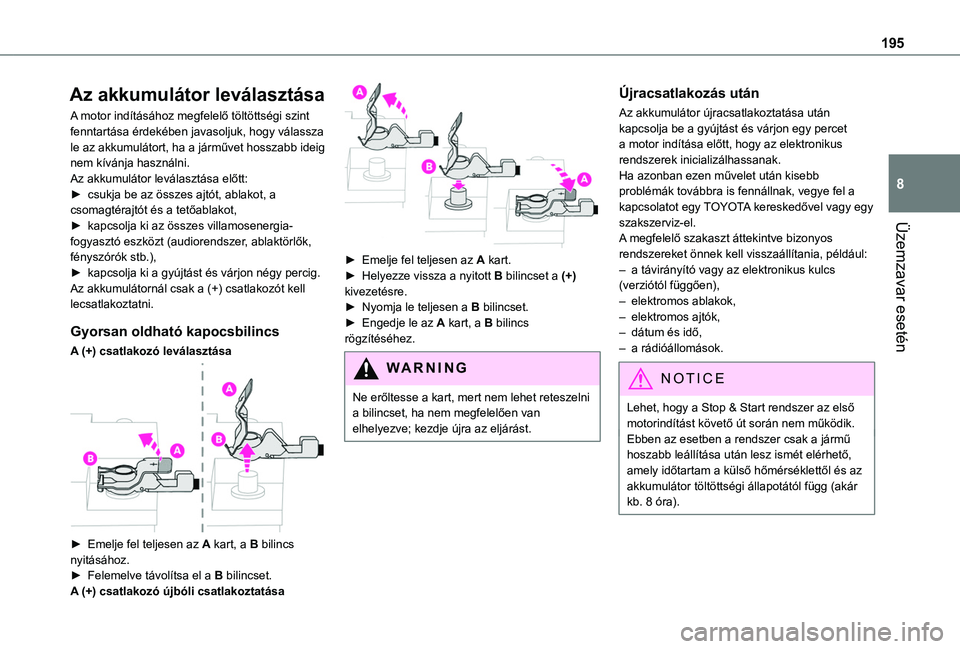

Az akkumulátor leválasztása
A motor indításához megfelelő töltöttségi szint fenntartása érdekében javasoljuk, hogy válassza le az akkumulátort, ha a járművet hosszabb ideig nem kívánja használni.Az akkumulátor leválasztása előtt:► csukja be az összes ajtót, ablakot, a csomagtérajtót és a tetőablakot,► kapcsolja ki az összes villamosenergia-fogyasztó eszközt (audiorendszer, ablaktörlők, fényszórók stb.),► kapcsolja ki a gyújtást és várjon négy percig.Az akkumulátornál csak a (+) csatlakozót kell lecsatlakoztatni.
Gyorsan oldható kapocsbilincs
A (+) csatlakozó leválasztása

► Emelje fel teljesen az A kart, a B bilincs nyitásához.► Felemelve távolítsa el a B bilincset.A (+) csatlakozó újbóli csatlakoztatása

► Emelje fel teljesen az A kart.► Helyezze vissza a nyitott B bilincset a (+) kivezetésre.► Nyomja le teljesen a B bilincset.► Engedje le az A kart, a B bilincs rögzítéséhez.
WARNI NG
Ne erőltesse a kart, mert nem lehet reteszelni a bilincset, ha nem megfelelően van elhelyezve; kezdje újra az eljárást.
Újracsatlakozás után
Az akkumulátor újracsatlakoztatása után kapcsolja be a gyújtást és várjon egy percet a motor indítása előtt, hogy az elektronikus rendszerek inicializálhassanak.Ha azonban ezen művelet után kisebb problémák továbbra is fennállnak, vegye fel a kapcsolatot egy TOYOTA kereskedővel vagy egy szakszerviz-el.A megfelelő szakaszt áttekintve bizonyos rendszereket önnek kell visszaállítania, például:– a távirányító vagy az elektronikus kulcs (verziótól függően),– elektromos ablakok,– elektromos ajtók,– dátum és idő,– a rádióállomások.
NOTIC E
Lehet, hogy a Stop & Start rendszer az első motorindítást követő út során nem működik.Ebben az esetben a rendszer csak a jármű
hoszabb leállítása után lesz ismét elérhető, amely időtartam a külső hőmérséklettől és az akkumulátor töltöttségi állapotától függ (akár kb. 8 óra).

196

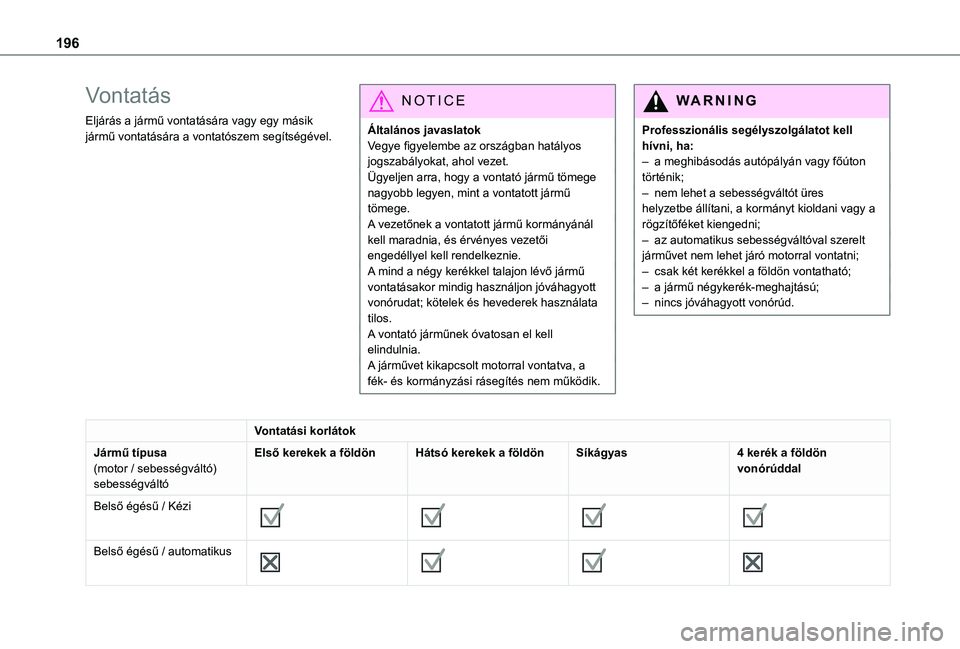

Vontatás
Eljárás a jármű vontatására vagy egy másik jármű vontatására a vontatószem segítségével.
NOTIC E
Általános javaslatokVegye figyelembe az országban hatályos jogszabályokat, ahol vezet.Ügyeljen arra, hogy a vontató jármű tömege nagyobb legyen, mint a vontatott jármű tömege.A vezetőnek a vontatott jármű kormányánál kell maradnia, és érvényes vezetői engedéllyel kell rendelkeznie.A mind a négy kerékkel talajon lévő jármű vontatásakor mindig használjon jóváhagyott vonórudat; kötelek és hevederek használata tilos.A vontató járműnek óvatosan el kell elindulnia.A járművet kikapcsolt motorral vontatva, a fék- és kormányzási rásegítés nem működik.
WARNI NG
Professzionális segélyszolgálatot kell hívni, ha:– a meghibásodás autópályán vagy főúton történik;– nem lehet a sebességváltót üres helyzetbe állítani, a kormányt kioldani vagy a rögzítőféket kiengedni;– az automatikus sebességváltóval szerelt járművet nem lehet járó motorral vontatni;– csak két kerékkel a földön vontatható;– a jármű négykerék-meghajtású;– nincs jóváhagyott vonórúd.
Vontatási korlátok
Jármű típusa(motor / sebességváltó) sebességváltó
Első kerekek a földönHátsó kerekek a földönSíkágyas4 kerék a földön vonórúddal
Belső égésű / Kézi







Belső égésű / automatikus

197
Üzemzavar esetén
8
NOTIC E
Az akkumulátor vagy az elektromos kézifék meghibásodása esetén alapvető fontosságú, hogy hívjon a szakembert síkágyas mentő járművel (kivéve a kézi sebességváltót).

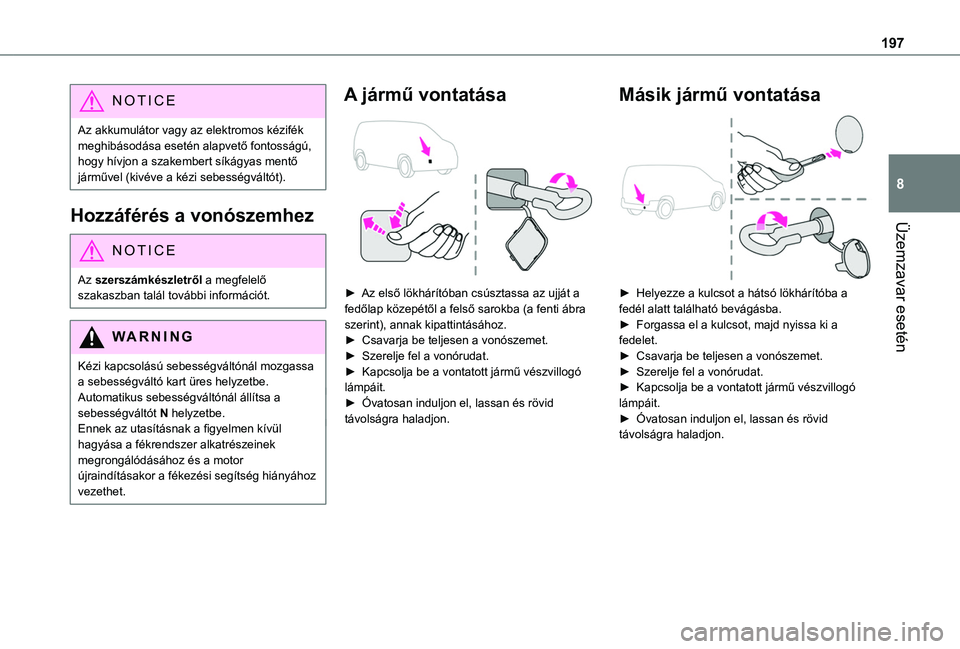

Hozzáférés a vonószemhez
NOTIC E
Az szerszámkészletről a megfelelő szakaszban talál további információt.
WARNI NG
Kézi kapcsolású sebességváltónál mozgassa a sebességváltó kart üres helyzetbe.Automatikus sebességváltónál állítsa a sebességváltót N helyzetbe.Ennek az utasításnak a figyelmen kívül hagyása a fékrendszer alkatrészeinek megrongálódásához és a motor újraindításakor a fékezési segítség hiányához vezethet.
A jármű vontatása

► Az első lökhárítóban csúsztassa az ujját a fedőlap közepétől a felső sarokba (a fenti ábra szerint), annak kipattintásához.► Csavarja be teljesen a vonószemet.► Szerelje fel a vonórudat.► Kapcsolja be a vontatott jármű vészvillogó lámpáit.► Óvatosan induljon el, lassan és rövid távolságra haladjon.
Másik jármű vontatása

► Helyezze a kulcsot a hátsó lökhárítóba a fedél alatt található bevágásba.► Forgassa el a kulcsot, majd nyissa ki a fedelet.► Csavarja be teljesen a vonószemet.► Szerelje fel a vonórudat.► Kapcsolja be a vontatott jármű vészvillogó lámpáit.► Óvatosan induljon el, lassan és rövid távolságra haladjon.

198
Méretek (mm)
Ezeket a méreteket terheletlen járművön határozták meg.A jármű két hosszúságban kapható (L1 és L2).A magasság a kerékátmérőktől függően változhat.

199

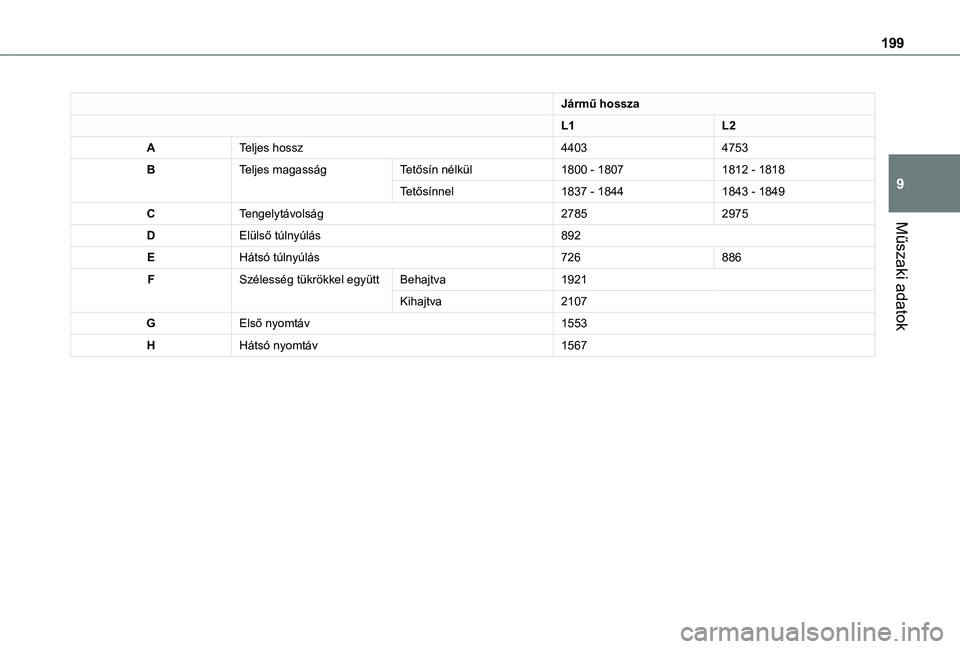

Műszaki adatok
9
Jármű hossza
L1L2
ATeljes hossz44034753
BTeljes magasságTetősín nélkül1800 - 18071812 - 1818
Tetősínnel1837 - 18441843 - 1849
CTengelytávolság27852975
DElülső túlnyúlás892
EHátsó túlnyúlás726886
FSzélesség tükrökkel együttBehajtva1921
Kihajtva2107
GElső nyomtáv1553
HHátsó nyomtáv1567

200

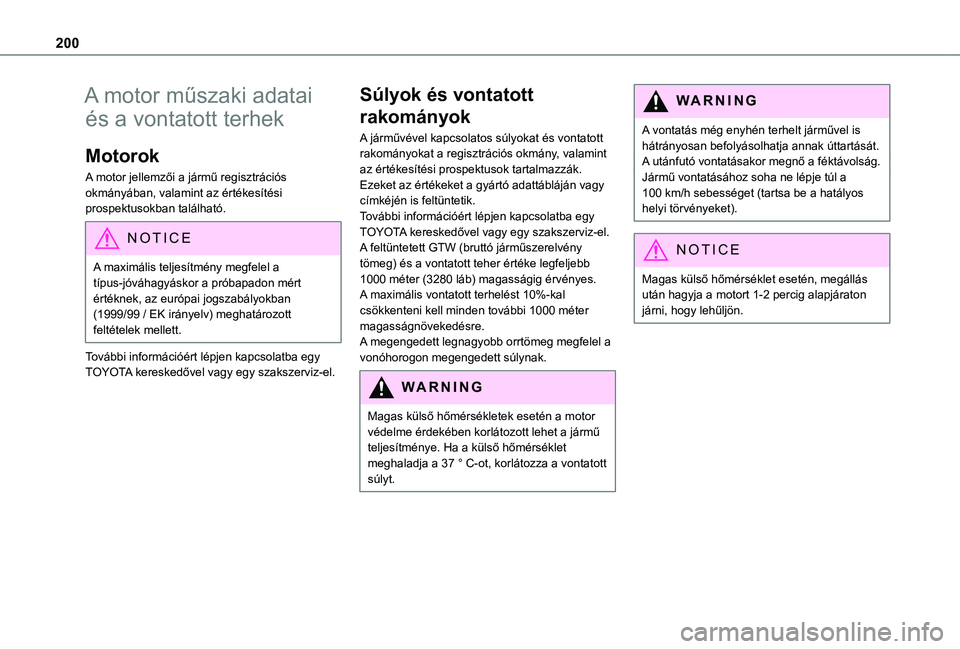

A motor műszaki adatai
és a vontatott terhek
Motorok
A motor jellemzői a jármű regisztrációs okmányában, valamint az értékesítési prospektusokban található.
NOTIC E
A maximális teljesítmény megfelel a típus-jóváhagyáskor a próbapadon mért értéknek, az európai jogszabályokban (1999/99 / EK irányelv) meghatározott feltételek mellett.
További információért lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy szakszerviz-el.
Súlyok és vontatott
rakományok
A járművével kapcsolatos súlyokat és vontatott rakományokat a regisztrációs okmány, valamint az értékesítési prospektusok tartalmazzák.Ezeket az értékeket a gyártó adattábláján vagy címkéjén is feltüntetik.További információért lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy szakszerviz-el.A feltüntetett GTW (bruttó járműszerelvény tömeg) és a vontatott teher értéke legfeljebb 1000 méter (3280 láb) magasságig érvényes. A maximális vontatott terhelést 10%-kal csökkenteni kell minden további 1000 méter magasságnövekedésre.A megengedett legnagyobb orrtömeg megfelel a vonóhorogon megengedett súlynak.
WARNI NG
Magas külső hőmérsékletek esetén a motor védelme érdekében korlátozott lehet a jármű teljesítménye. Ha a külső hőmérséklet meghaladja a 37 ° C-ot, korlátozza a vontatott súlyt.
WARNI NG
A vontatás még enyhén terhelt járművel is hátrányosan befolyásolhatja annak úttartását.A utánfutó vontatásakor megnő a féktávolság.Jármű vontatásához soha ne lépje túl a 100 km/h sebességet (tartsa be a hatályos helyi törvényeket).
NOTIC E
Magas külső hőmérséklet esetén, megállás után hagyja a motort 1-2 percig alapjáraton járni, hogy lehűljön.
