TOYOTA PROACE CITY VERSO 2020 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2020, Model line: PROACE CITY VERSO, Model: TOYOTA PROACE CITY VERSO 2020Pages: 272, PDF-Größe: 58.65 MB

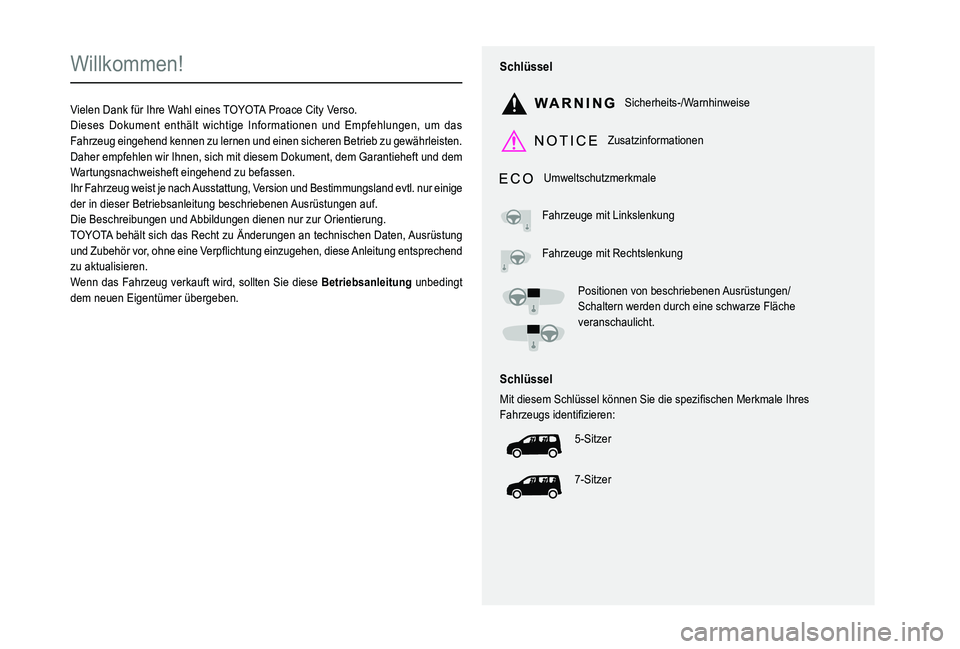

Page 1 of 272
Willkommen!
Vielen Dank für Ihre Wahl eines TOYOTA Proace City Verso.Dieses Dokument enthält wichtige Informationen und Empfehlungen, um das Fahrzeug eingehend kennen zu lernen und einen sicheren Betrieb zu gewä\
hrleisten. Daher empfehlen wir Ihnen, sich mit diesem Dokument, dem Garantieheft und dem Wartungsnachweisheft eingehend zu befassen.Ihr Fahrzeug weist je nach Ausstattung, Version und Bestimmungsland evtl. nur einige der in dieser Betriebsanleitung beschriebenen Ausrüstungen auf.Die Beschreibungen und Abbildungen dienen nur zur Orientierung.TOYOTA behält sich das Recht zu Änderungen an technischen Daten, Ausrüstung
0058005100470003zu aktualisieren.Wenn das Fahrzeug verkauft wird, sollten Sie diese Betri unbedingt dem neuen Eigentümer übergeben.
Schl\374ssel
Sicherheits-/Warnhinweise
Zusatzinformationen
Umweltschutzmerkmale
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Positionen von beschriebenen Ausrüstungen/Schaltern werden durch eine schwarze Fläche veranschaulicht.
Schl\374ssel
0030004C005700030047004C0048005600480050000300360046004B004F0081005600560048004F0003004E007C005100510048005100030036004C004800030047004C00480003005600530048005D004C00BF00560046004B004800510003003000480055004E00500044004F00480003002C004B005500480056000300290044004B0055005D00480058004A00560003004C0047004800510057004C00BF005D004C0048005500480051001D
5-Sitzer
7-Sitzer

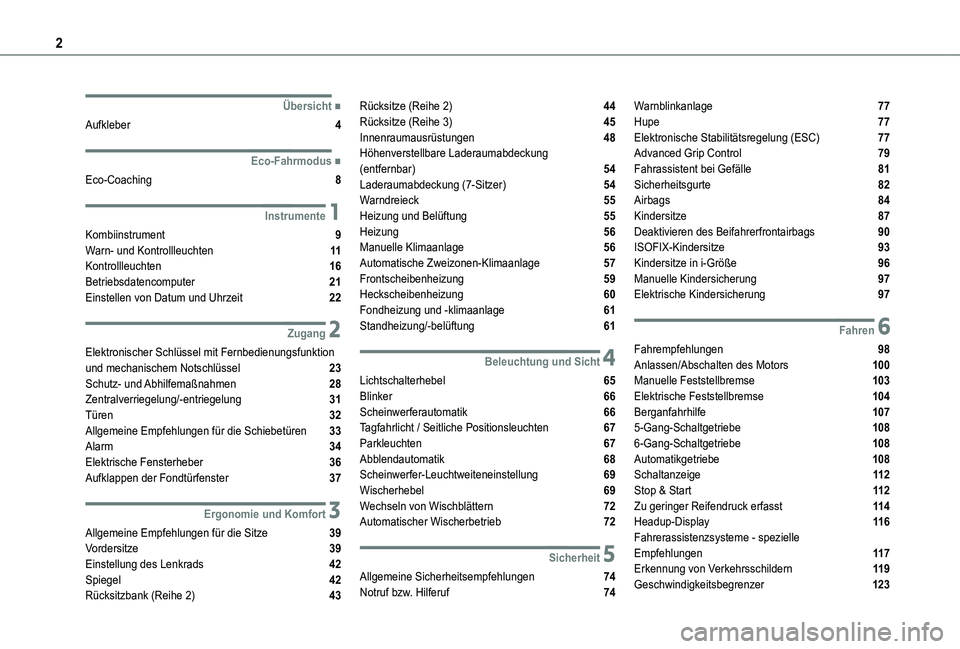

Page 2 of 272
2
■Übersicht
Aufkleber 4
■Eco-Fahrmodus
Eco-Coaching 8
1Instrumente
Kombiinstrument 9Warn- und Kontrollleuchten 11Kontrollleuchten 16Betriebsdatencomputer 21Einstellen von Datum und Uhrzeit 22
2Zugang
Elektronischer Schlüssel mit Fernbedienungsfunktion und mechanischem Notschlüssel 23Schutz- und Abhilfemaßnahmen 28Zentralverriegelung/-entriegelung 31Türen 32Allgemeine Empfehlungen für die Schiebetüren 33
Alarm 34Elektrische Fensterheber 36Aufklappen der Fondtürfenster 37
3Ergonomie und Komfort
Allgemeine Empfehlungen für die Sitze 39Vordersitze 39Einstellung des Lenkrads 42Spiegel 42
Rücksitzbank (Reihe 2) 43
Rücksitze (Reihe 2) 44Rücksitze (Reihe 3) 45Innenraumausrüstungen 48Höhenverstellbare Laderaumabdeckung (entfernbar) 54Laderaumabdeckung (7-Sitzer) 54Warndreieck 55Heizung und Belüftung 55Heizung 56Manuelle Klimaanlage 56Automatische Zweizonen-Klimaanlage 57Frontscheibenheizung 59Heckscheibenheizung 60Fondheizung und -klimaanlage 61Standheizung/-belüftung 61
4Beleuchtung und Sicht
Lichtschalterhebel 65Blinker 66Scheinwerferautomatik 66Tagfahrlicht / Seitliche Positionsleuchten 67Parkleuchten 67
Abblendautomatik 68Scheinwerfer-Leuchtweiteneinstellung 69Wischerhebel 69Wechseln von Wischblättern 72Automatischer Wischerbetrieb 72
5Sicherheit
Allgemeine Sicherheitsempfehlungen 74Notruf bzw. Hilferuf 74
Warnblinkanlage 77Hupe 77Elektronische Stabilitätsregelung (ESC) 77Advanced Grip Control 79Fahrassistent bei Gefälle 81Sicherheitsgurte 82Airbags 84Kindersitze 87Deaktivieren des Beifahrerfrontairbags 90ISOFIX-Kindersitze 93Kindersitze in i-Größe 96Manuelle Kindersicherung 97Elektrische Kindersicherung 97
6Fahren
Fahrempfehlungen 98Anlassen/Abschalten des Motors 100Manuelle Feststellbremse 103Elektrische Feststellbremse 104Berganfahrhilfe 1075-Gang-Schaltgetriebe 1086-Gang-Schaltgetriebe 108
Automatikgetriebe 108Schaltanzeige 11 2Stop & Start 11 2Zu geringer Reifendruck erfasst 11 4Headup-Display 11 6Fahrerassistenzsysteme - spezielle Empfehlungen 11 7Erkennung von Verkehrsschildern 11 9Geschwindigkeitsbegrenzer 123

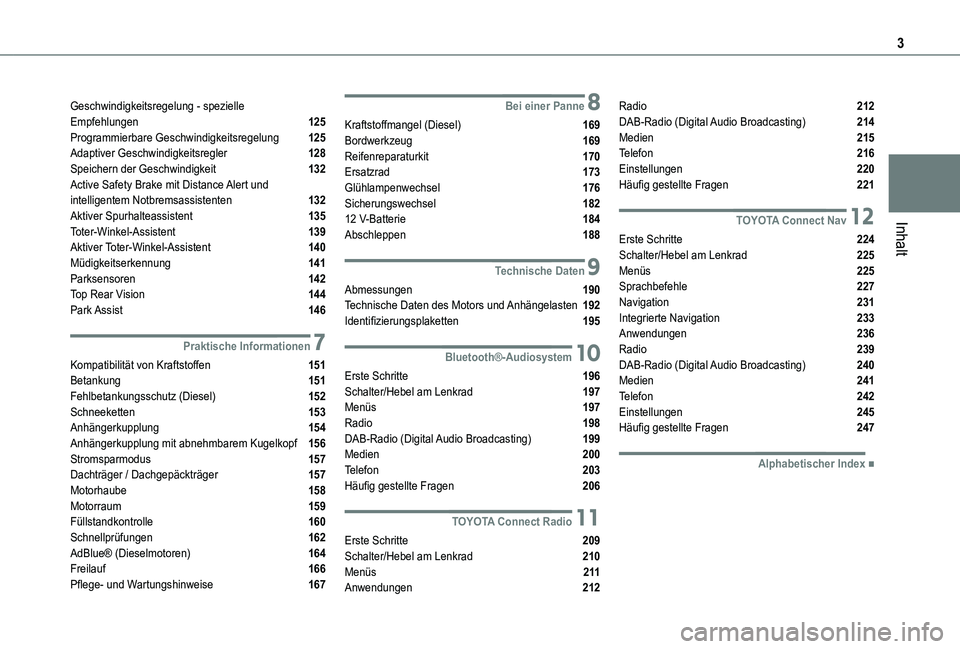

Page 3 of 272
3
Inhalt
Geschwindigkeitsregelung - spezielle Empfehlungen 125Programmierbare Geschwindigkeitsregelung 125Adaptiver Geschwindigkeitsregler 128Speichern der Geschwindigkeit 132Active Safety Brake mit Distance Alert und intelligentem Notbremsassistenten 132Aktiver Spurhalteassistent 135Toter-Winkel-Assistent 139Aktiver Toter-Winkel-Assistent 140Müdigkeitserkennung 141Parksensoren 142Top Rear Vision 144Park Assist 146
7Praktische Informationen
Kompatibilität von Kraftstoffen 151Betankung 151Fehlbetankungsschutz (Diesel) 152Schneeketten 153Anhängerkupplung 154Anhängerkupplung mit abnehmbarem Kugelkopf 156
Stromsparmodus 157Dachträger / Dachgepäckträger 157Motorhaube 158Motorraum 159Füllstandkontrolle 160Schnellprüfungen 162AdBlue® (Dieselmotoren) 164Freilauf 166Pflege- und Wartungshinweise 167
8Bei einer Panne
Kraftstoffmangel (Diesel) 169Bordwerkzeug 169Reifenreparaturkit 170Ersatzrad 173Glühlampenwechsel 176Sicherungswechsel 18212 V-Batterie 184Abschleppen 188
9Technische Daten
Abmessungen 190Technische Daten des Motors und Anhängelasten 192Identifizierungsplaketten 195
10Bluetooth®-Audiosystem
Erste Schritte 196Schalter/Hebel am Lenkrad 197Menüs 197Radio 198DAB-Radio (Digital Audio Broadcasting) 199
Medien 200Telefon 203Häufig gestellte Fragen 206
11TOYOTA Connect Radio
Erste Schritte 209Schalter/Hebel am Lenkrad 210Menüs 2 11Anwendungen 212
Radio 212DAB-Radio (Digital Audio Broadcasting) 214Medien 215Telefon 216Einstellungen 220Häufig gestellte Fragen 221
12TOYOTA Connect Nav
Erste Schritte 224Schalter/Hebel am Lenkrad 225Menüs 225Sprachbefehle 227Navigation 231Integrierte Navigation 233Anwendungen 236Radio 239DAB-Radio (Digital Audio Broadcasting) 240Medien 241Telefon 242Einstellungen 245Häufig gestellte Fragen 247
■Alphabetischer Index

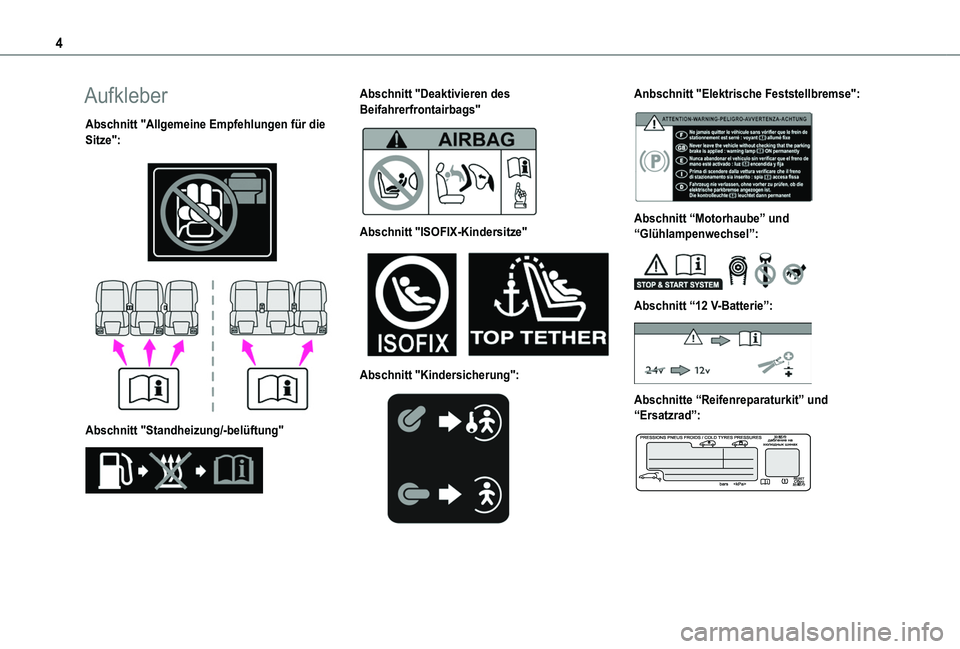

Page 4 of 272
4
Aufkleber
Abschnitt "Allgemeine Empfehlungen für die Sitze":
Abschnitt "Standheizung/-belüftung"
Abschnitt "Deaktivieren des Beifahrerfrontairbags"
Abschnitt "ISOFIX-Kindersitze"
Abschnitt "Kindersicherung":
Anbschnitt "Elektrische Feststellbremse":
Abschnitt “Motorhaube” und “Glühlampenwechsel”:
Abschnitt “12 V-Batterie”:
Abschnitte “Reifenreparaturkit” und “Ersatzrad”:
Page 5 of 272

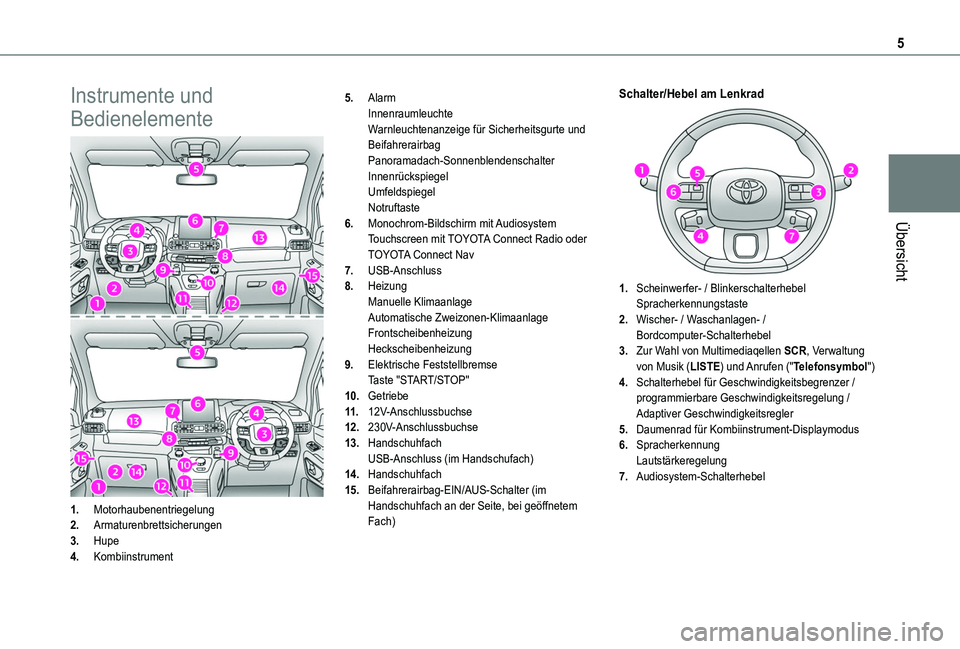

5
Übersicht
Instrumente und
Bedienelemente
1.Motorhaubenentriegelung
2.Armaturenbrettsicherungen
3.Hupe
4.Kombiinstrument
5.AlarmInnenraumleuchteWarnleuchtenanzeige für Sicherheitsgurte und BeifahrerairbagPanoramadach-SonnenblendenschalterInnenrückspiegelUmfeldspiegelNotruftaste
6.Monochrom-Bildschirm mit AudiosystemTouchscreen mit TOYOTA Connect Radio oder
TOYOTA Connect Nav
7.USB-Anschluss
8.HeizungManuelle KlimaanlageAutomatische Zweizonen-KlimaanlageFrontscheibenheizungHeckscheibenheizung
9.Elektrische FeststellbremseTaste "START/STOP"
10.Getriebe
11 .12V-Anschlussbuchse
12.230V-Anschlussbuchse
13.HandschuhfachUSB-Anschluss (im Handschufach)
14.Handschuhfach
15.Beifahrerairbag-EIN/AUS-Schalter (im Handschuhfach an der Seite, bei geöffnetem Fach)
Schalter/Hebel am Lenkrad
1.Scheinwerfer- / BlinkerschalterhebelSpracherkennungstaste
2.Wischer- / Waschanlagen- / Bordcomputer-Schalterhebel
3.Zur Wahl von Multimediaqellen SCR, Verwaltung von Musik (LISTE) und Anrufen ("Telefonsymbol")
4.Schalterhebel für Geschwindigkeitsbegrenzer / programmierbare Geschwindigkeitsregelung / Adaptiver Geschwindigkeitsregler
5.Daumenrad für Kombiinstrument-Displaymodus
6.SpracherkennungLautstärkeregelung
7.Audiosystem-Schalterhebel

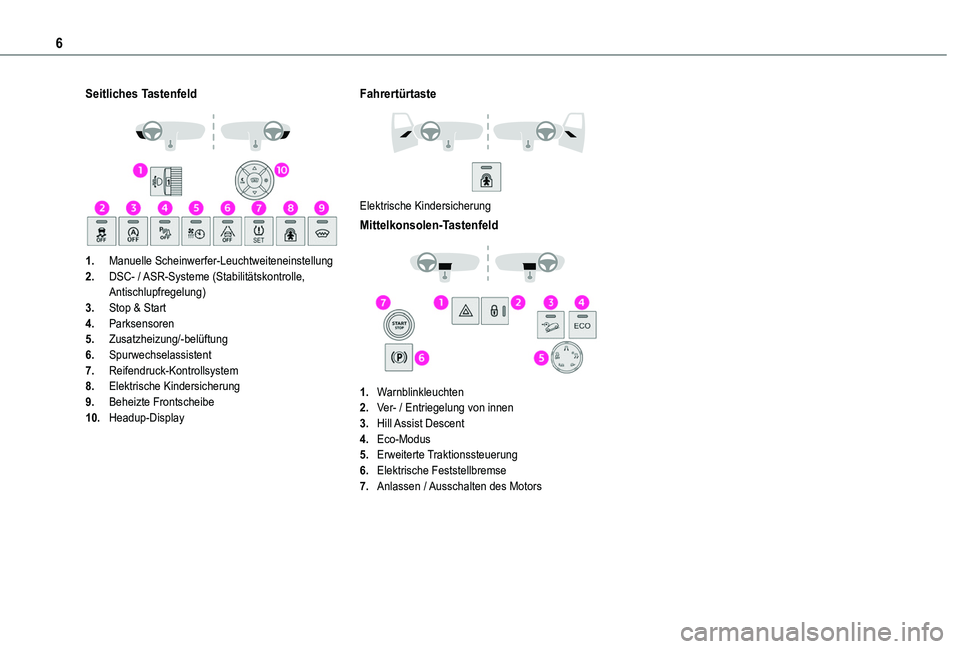

Page 6 of 272
6
Seitliches Tastenfeld
1.Manuelle Scheinwerfer-Leuchtweiteneinstellung
2.DSC- / ASR-Systeme (Stabilitätskontrolle, Antischlupfregelung)
3.Stop & Start
4.Parksensoren
5.Zusatzheizung/-belüftung
6.Spurwechselassistent
7.Reifendruck-Kontrollsystem
8.Elektrische Kindersicherung
9.Beheizte Frontscheibe
10.Headup-Display
Fahrertürtaste
Elektrische Kindersicherung
Mittelkonsolen-Tastenfeld
1.Warnblinkleuchten
2.Ver- / Entriegelung von innen
3.Hill Assist Descent
4.Eco-Modus
5.Erweiterte Traktionssteuerung
6.Elektrische Feststellbremse
7.Anlassen / Ausschalten des Motors

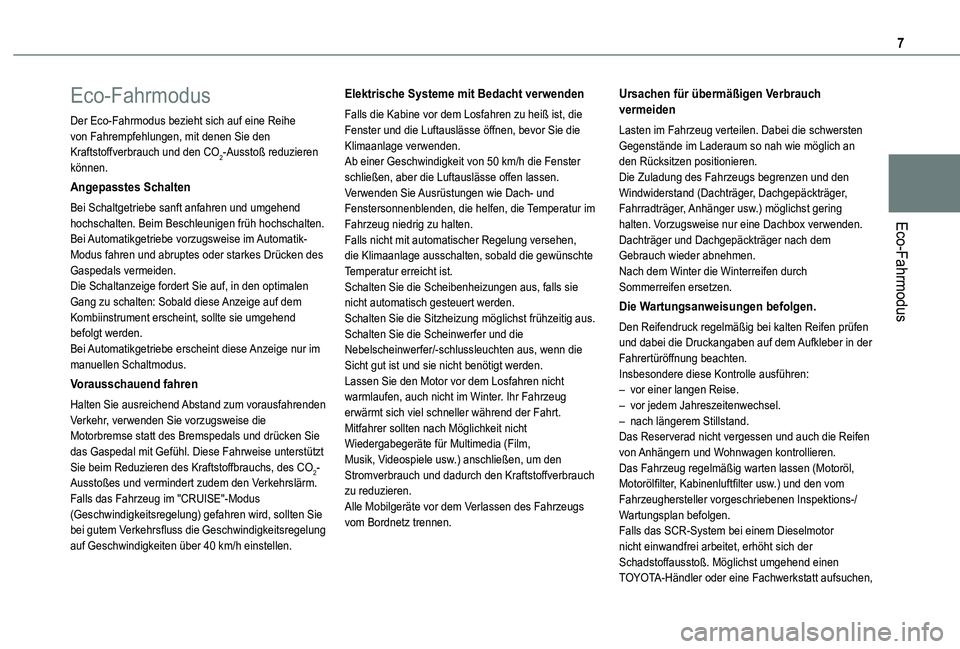

Page 7 of 272
7
Eco-Fahrmodus
Eco-Fahrmodus
Der Eco-Fahrmodus bezieht sich auf eine Reihe von Fahrempfehlungen, mit denen Sie den Kraftstoffverbrauch und den CO2-Ausstoß reduzieren können.
Angepasstes Schalten
Bei Schaltgetriebe sanft anfahren und umgehend hochschalten. Beim Beschleunigen früh hochschalten.Bei Automatikgetriebe vorzugsweise im Automatik-Modus fahren und abruptes oder starkes Drücken des Gaspedals vermeiden.Die Schaltanzeige fordert Sie auf, in den optimalen Gang zu schalten: Sobald diese Anzeige auf dem Kombiinstrument erscheint, sollte sie umgehend befolgt werden.Bei Automatikgetriebe erscheint diese Anzeige nur im manuellen Schaltmodus.
Vorausschauend fahren
Halten Sie ausreichend Abstand zum vorausfahrenden Verkehr, verwenden Sie vorzugsweise die Motorbremse statt des Bremspedals und drücken Sie
das Gaspedal mit Gefühl. Diese Fahrweise unterstützt Sie beim Reduzieren des Kraftstoffbrauchs, des CO2-Ausstoßes und vermindert zudem den Verkehrslärm.Falls das Fahrzeug im "CRUISE"-Modus (Geschwindigkeitsregelung) gefahren wird, sollten Sie bei gutem Verkehrsfluss die Geschwindigkeitsregelung auf Geschwindigkeiten über 40 km/h einstellen.
Elektrische Systeme mit Bedacht verwenden
Falls die Kabine vor dem Losfahren zu heiß ist, die Fenster und die Luftauslässe öffnen, bevor Sie die Klimaanlage verwenden.Ab einer Geschwindigkeit von 50 km/h die Fenster schließen, aber die Luftauslässe offen lassen.Verwenden Sie Ausrüstungen wie Dach- und Fenstersonnenblenden, die helfen, die Temperatur im Fahrzeug niedrig zu halten.Falls nicht mit automatischer Regelung versehen, die Klimaanlage ausschalten, sobald die gewünschte Temperatur erreicht ist.Schalten Sie die Scheibenheizungen aus, falls sie nicht automatisch gesteuert werden.Schalten Sie die Sitzheizung möglichst frühzeitig aus.Schalten Sie die Scheinwerfer und die Nebelscheinwerfer/-schlussleuchten aus, wenn die Sicht gut ist und sie nicht benötigt werden.Lassen Sie den Motor vor dem Losfahren nicht warmlaufen, auch nicht im Winter. Ihr Fahrzeug erwärmt sich viel schneller während der Fahrt.Mitfahrer sollten nach Möglichkeit nicht Wiedergabegeräte für Multimedia (Film,
Musik, Videospiele usw.) anschließen, um den Stromverbrauch und dadurch den Kraftstoffverbrauch zu reduzieren.Alle Mobilgeräte vor dem Verlassen des Fahrzeugs vom Bordnetz trennen.
Ursachen für übermäßigen Verbrauch vermeiden
Lasten im Fahrzeug verteilen. Dabei die schwersten Gegenstände im Laderaum so nah wie möglich an den Rücksitzen positionieren.Die Zuladung des Fahrzeugs begrenzen und den Windwiderstand (Dachträger, Dachgepäckträger, Fahrradträger, Anhänger usw.) möglichst gering halten. Vorzugsweise nur eine Dachbox verwenden.Dachträger und Dachgepäckträger nach dem Gebrauch wieder abnehmen.Nach dem Winter die Winterreifen durch Sommerreifen ersetzen.
Die Wartungsanweisungen befolgen.
Den Reifendruck regelmäßig bei kalten Reifen prüfen und dabei die Druckangaben auf dem Aufkleber in der Fahrertüröffnung beachten.Insbesondere diese Kontrolle ausführen:– vor einer langen Reise.– vor jedem Jahreszeitenwechsel.– nach längerem Stillstand.Das Reserverad nicht vergessen und auch die Reifen
von Anhängern und Wohnwagen kontrollieren.Das Fahrzeug regelmäßig warten lassen (Motoröl, Motorölfilter, Kabinenluftfilter usw.) und den vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan befolgen.Falls das SCR-System bei einem Dieselmotor nicht einwandfrei arbeitet, erhöht sich der Schadstoffausstoß. Möglichst umgehend einen TOYOTA-Händler oder eine Fachwerkstatt aufsuchen,
Page 8 of 272

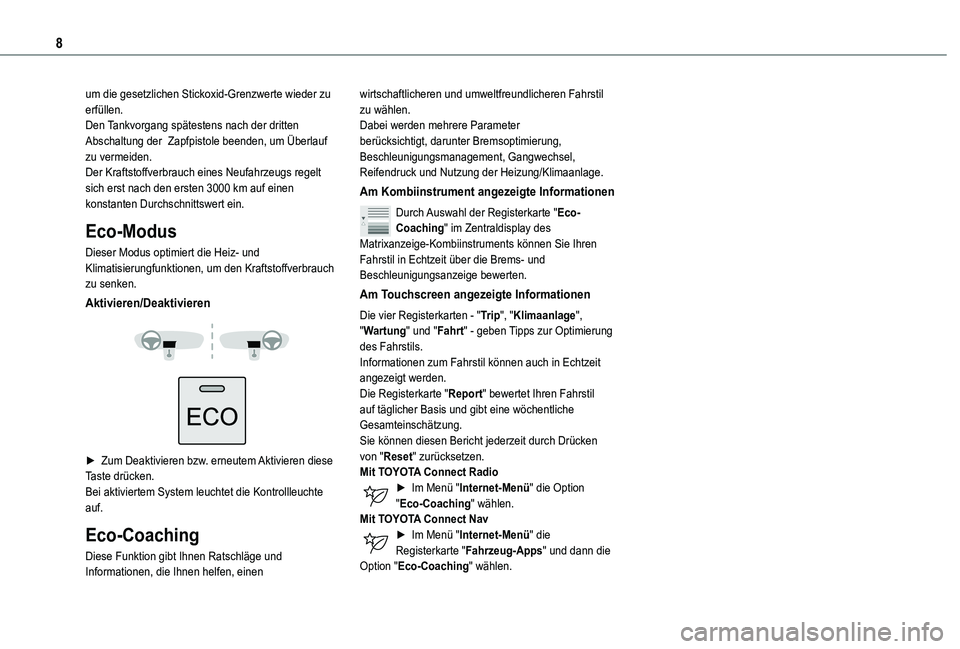

8
um die gesetzlichen Stickoxid-Grenzwerte wieder zu erfüllen.Den Tankvorgang spätestens nach der dritten Abschaltung der Zapfpistole beenden, um Überlauf zu vermeiden.Der Kraftstoffverbrauch eines Neufahrzeugs regelt sich erst nach den ersten 3000 km auf einen konstanten Durchschnittswert ein.
Eco-Modus
Dieser Modus optimiert die Heiz- und Klimatisierungfunktionen, um den Kraftstoffverbrauch zu senken.
Aktivieren/Deaktivieren
► Zum Deaktivieren bzw. erneutem Aktivieren diese Taste drücken.Bei aktiviertem System leuchtet die Kontrollleuchte auf.
Eco-Coaching
Diese Funktion gibt Ihnen Ratschläge und Informationen, die Ihnen helfen, einen
wirtschaftlicheren und umweltfreundlicheren Fahrstil zu wählen.Dabei werden mehrere Parameter berücksichtigt, darunter Bremsoptimierung, Beschleunigungsmanagement, Gangwechsel, Reifendruck und Nutzung der Heizung/Klimaanlage.
Am Kombiinstrument angezeigte Informationen
Durch Auswahl der Registerkarte "Eco-Coaching" im Zentraldisplay des Matrixanzeige-Kombiinstruments können Sie Ihren Fahrstil in Echtzeit über die Brems- und Beschleunigungsanzeige bewerten.
Am Touchscreen angezeigte Informationen
Die vier Registerkarten - "Trip", "Klimaanlage", "Wartung" und "Fahrt" - geben Tipps zur Optimierung des Fahrstils.Informationen zum Fahrstil können auch in Echtzeit angezeigt werden.Die Registerkarte "Report" bewertet Ihren Fahrstil auf täglicher Basis und gibt eine wöchentliche Gesamteinschätzung.Sie können diesen Bericht jederzeit durch Drücken
von "Reset" zurücksetzen.Mit TOYOTA Connect Radio► Im Menü "Internet-Menü" die Option "Eco-Coaching" wählen.Mit TOYOTA Connect Nav► Im Menü "Internet-Menü" die Registerkarte "Fahrzeug-Apps" und dann die Option "Eco-Coaching" wählen.

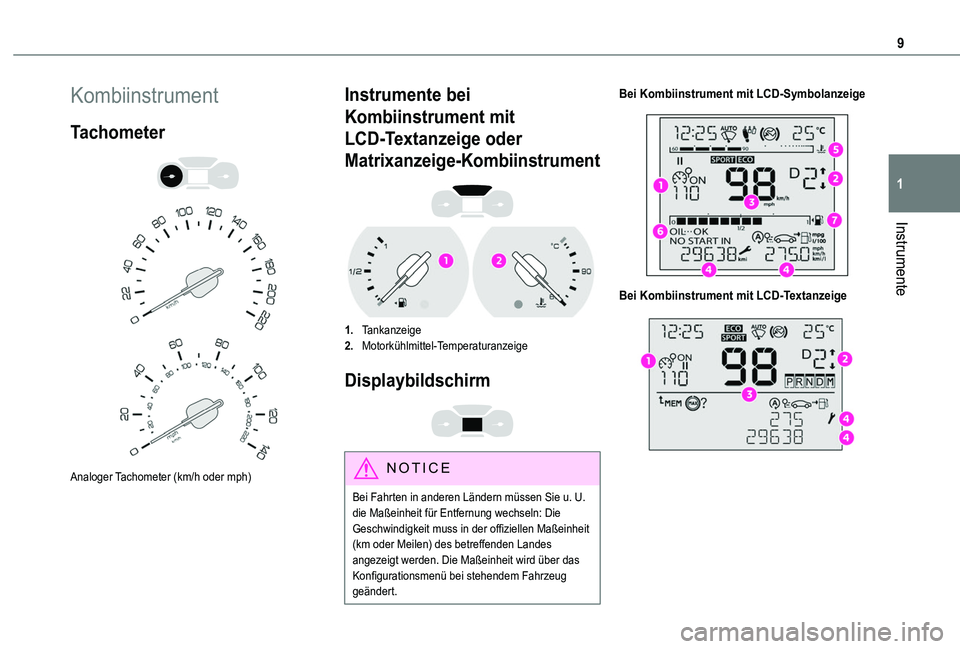

Page 9 of 272
9
Instrumente
1
Kombiinstrument
Tachometer
Analoger Tachometer (km/h oder mph)
Instrumente bei
Kombiinstrument mit
LCD-Textanzeige oder
Matrixanzeige-Kombiinstrument
1.Tankanzeige
2.Motorkühlmittel-Temperaturanzeige
Displaybildschirm
NOTIC E
Bei Fahrten in anderen Ländern müssen Sie u. U. die Maßeinheit für Entfernung wechseln: Die Geschwindigkeit muss in der offiziellen Maßeinheit (km oder Meilen) des betreffenden Landes angezeigt werden. Die Maßeinheit wird über das Konfigurationsmenü bei stehendem Fahrzeug geändert.
Bei Kombiinstrument mit LCD-Symbolanzeige
Bei Kombiinstrument mit LCD-Textanzeige

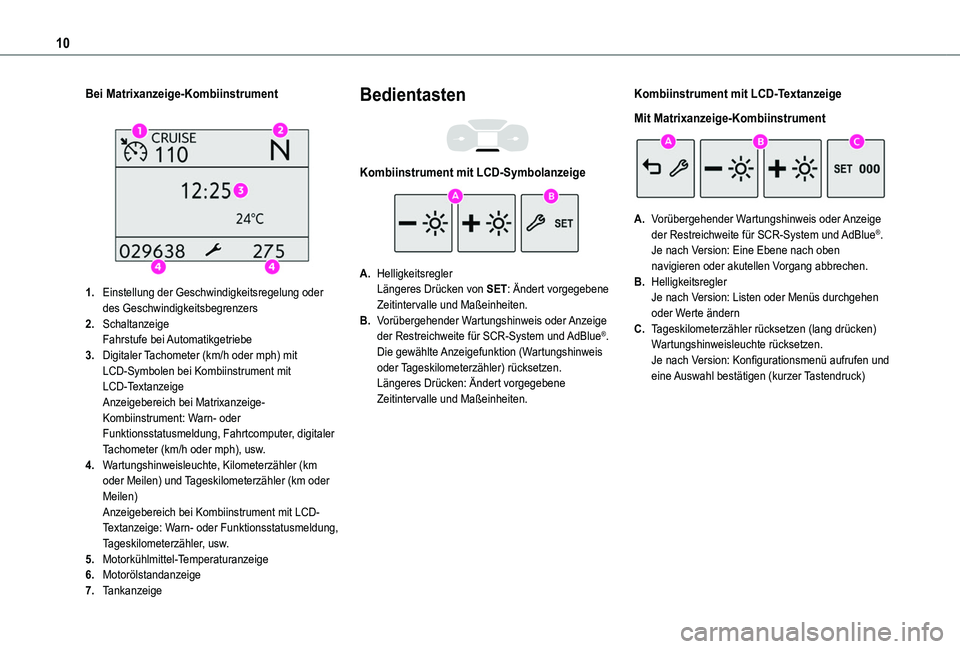

Page 10 of 272
10
Bei Matrixanzeige-Kombiinstrument
1.Einstellung der Geschwindigkeitsregelung oder des Geschwindigkeitsbegrenzers
2.SchaltanzeigeFahrstufe bei Automatikgetriebe
3.Digitaler Tachometer (km/h oder mph) mit LCD-Symbolen bei Kombiinstrument mit LCD-TextanzeigeAnzeigebereich bei Matrixanzeige-Kombiinstrument: Warn- oder Funktionsstatusmeldung, Fahrtcomputer, digitaler
Tachometer (km/h oder mph), usw.
4.Wartungshinweisleuchte, Kilometerzähler (km oder Meilen) und Tageskilometerzähler (km oder Meilen)Anzeigebereich bei Kombiinstrument mit LCD-Textanzeige: Warn- oder Funktionsstatusmeldung, Tageskilometerzähler, usw.
5.Motorkühlmittel-Temperaturanzeige
6.Motorölstandanzeige
7.Tankanzeige
Bedientasten
Kombiinstrument mit LCD-Symbolanzeige
A.HelligkeitsreglerLängeres Drücken von SET: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
B.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite für SCR-System und AdBlue®.Die gewählte Anzeigefunktion (Wartungshinweis oder Tageskilometerzähler) rücksetzen.Längeres Drücken: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
Kombiinstrument mit LCD-Textanzeige
Mit Matrixanzeige-Kombiinstrument
A.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite für SCR-System und AdBlue®.
Je nach Version: Eine Ebene nach oben navigieren oder akutellen Vorgang abbrechen.
B.HelligkeitsreglerJe nach Version: Listen oder Menüs durchgehen oder Werte ändern
C.Tageskilometerzähler rücksetzen (lang drücken)Wartungshinweisleuchte rücksetzen.Je nach Version: Konfigurationsmenü aufrufen und eine Auswahl bestätigen (kurzer Tastendruck)
