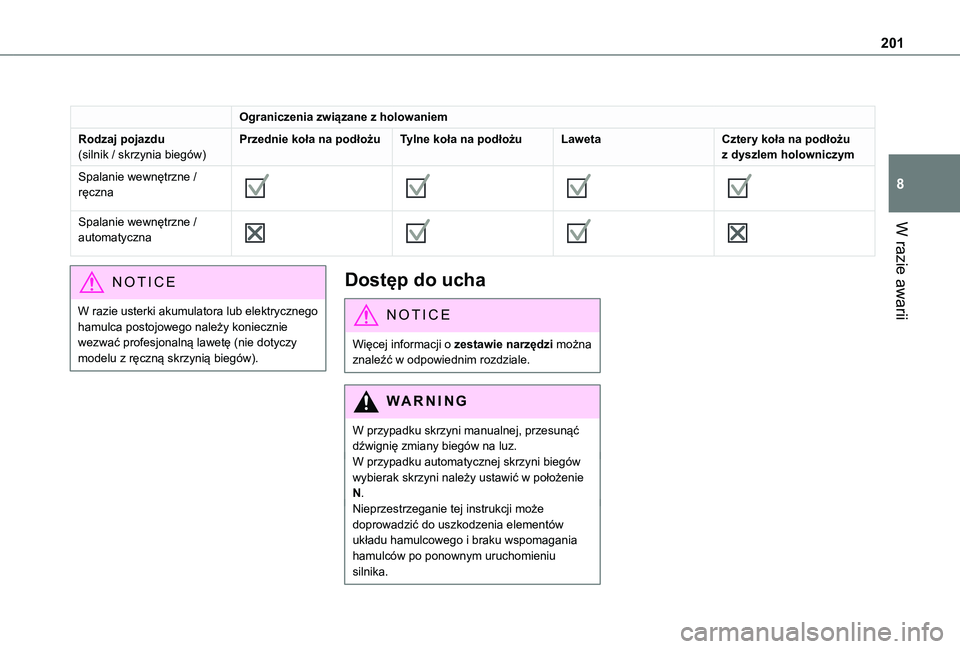

201
W razie awarii
8
Ograniczenia związane z holowaniem
Rodzaj pojazdu(silnik / skrzynia biegów)Przednie koła na podłożuTylne koła na podłożuLawetaCztery koła na podłożu z dyszlem holowniczym
Spalanie wewnętrzne / ręczna








Spalanie wewnętrzne / automatyczna








NOTIC E
W razie usterki akumulatora lub elektrycznego hamulca postojowego należy koniecznie wezwać profesjonalną lawetę (nie dotyczy modelu z ręczną skrzynią biegów).
Dostęp do ucha
NOTIC E
Więcej informacji o zestawie narzędzi można znaleźć w odpowiednim rozdziale.
WARNI NG
W przypadku skrzyni manualnej, przesunąć
dźwignię zmiany biegów na luz.W przypadku automatycznej skrzyni biegów wybierak skrzyni należy ustawić w położenie N.Nieprzestrzeganie tej instrukcji może doprowadzić do uszkodzenia elementów układu hamulcowego i braku wspomagania hamulców po ponownym uruchomieniu silnika.

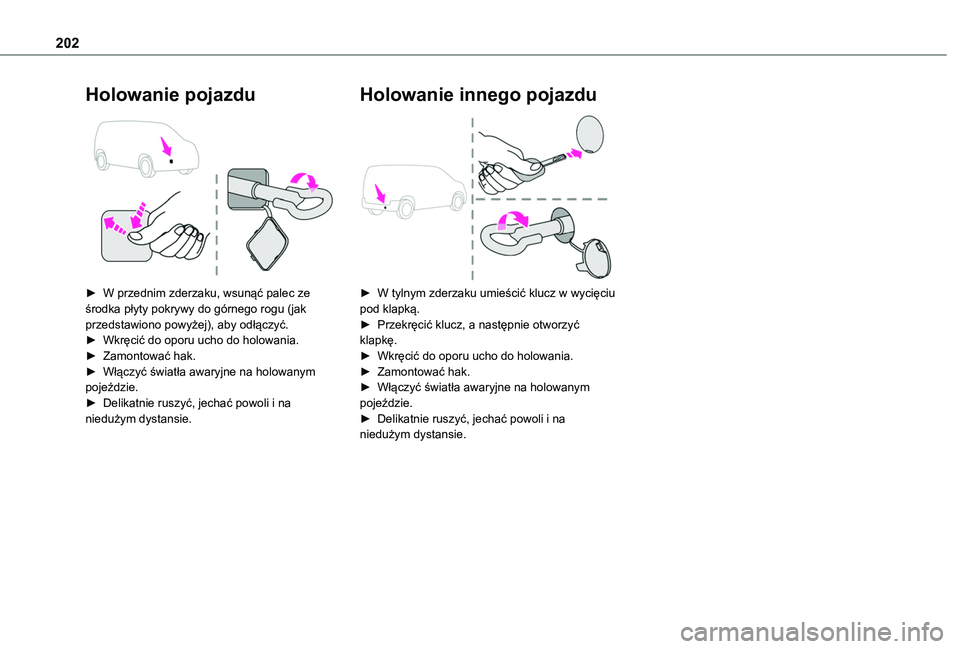

202
Holowanie pojazdu

► W przednim zderzaku, wsunąć palec ze środka płyty pokrywy do górnego rogu (jak przedstawiono powyżej), aby odłączyć.► Wkręcić do oporu ucho do holowania.► Zamontować hak.► Włączyć światła awaryjne na holowanym pojeździe.► Delikatnie ruszyć, jechać powoli i na niedużym dystansie.
Holowanie innego pojazdu

► W tylnym zderzaku umieścić klucz w wycięciu pod klapką.► Przekręcić klucz, a następnie otworzyć klapkę.► Wkręcić do oporu ucho do holowania.► Zamontować hak.► Włączyć światła awaryjne na holowanym pojeździe.► Delikatnie ruszyć, jechać powoli i na niedużym dystansie.

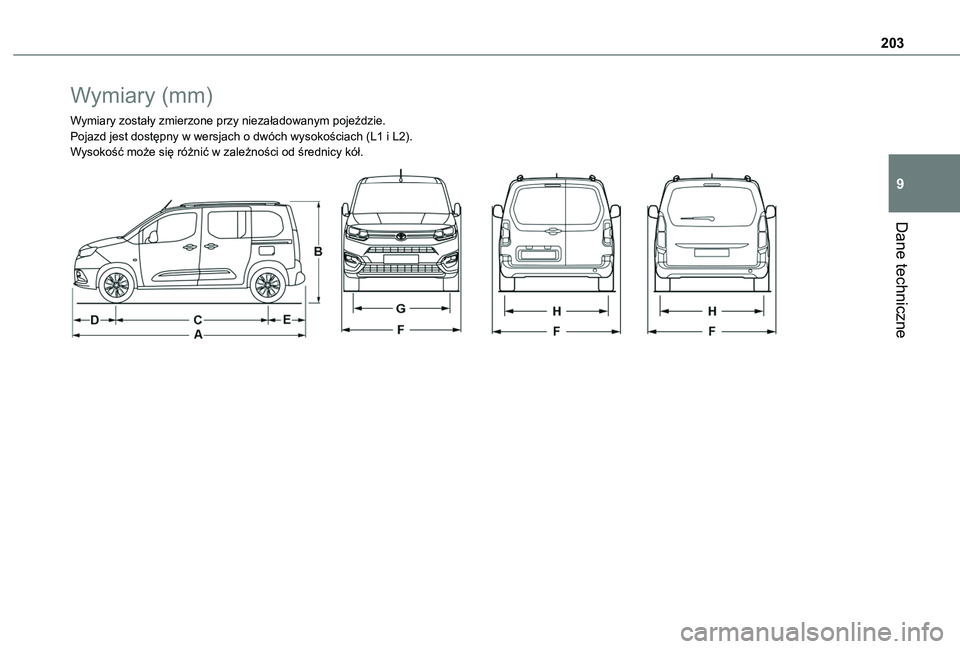

203
Dane techniczne
9
Wymiary (mm)
Wymiary zostały zmierzone przy niezaładowanym pojeździe.Pojazd jest dostępny w wersjach o dwóch wysokościach (L1 i L2).Wysokość może się różnić w zależności od średnicy kół.

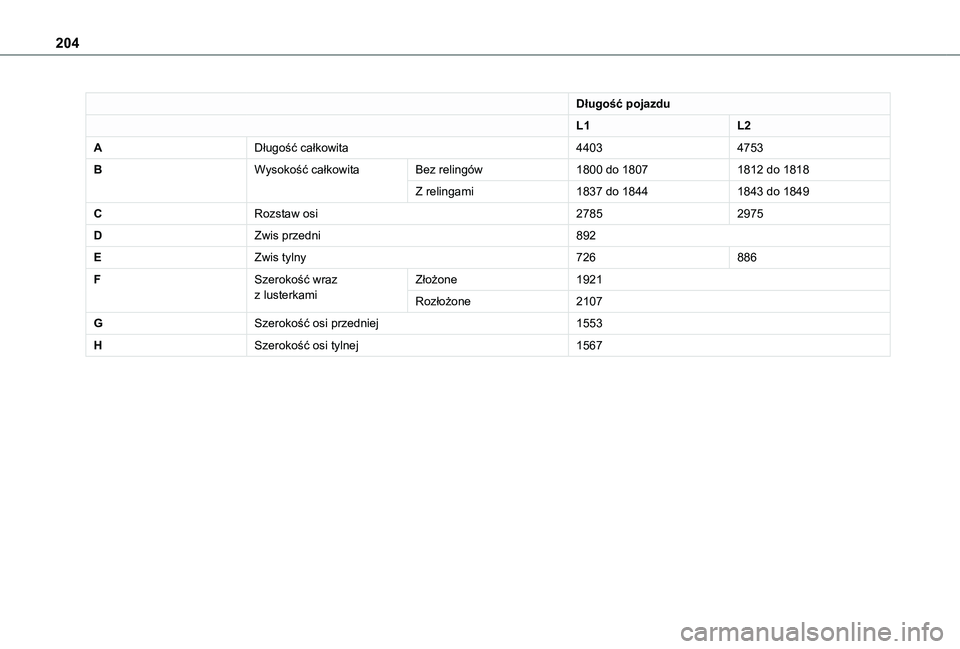

204
Długość pojazdu
L1L2
ADługość całkowita44034753
BWysokość całkowitaBez relingów1800 do 18071812 do 1818
Z relingami1837 do 18441843 do 1849
CRozstaw osi27852975
DZwis przedni892
EZwis tylny726886
FSzerokość wraz z lusterkamiZłożone1921
Rozłożone2107
GSzerokość osi przedniej1553
HSzerokość osi tylnej1567

205
Dane techniczne
9
Dane techniczne silnika i
masy holowane
Silniki
Charakterystyka silnika jest podana w dowodzie rejestracyjnym pojazdu oraz broszurach sprzedaży.
NOTIC E
Maksymalna moc odpowiada wartości homologowanej na hamowni w warunkach zdefiniowanych w prawodawstwie europejskim (dyrektywa 1999/99/WE).
Aby uzyskać więcej informacji, należy skontaktować się z dealerem TOYOTA lub wyspecjalizowany warsztat.
Masy i dane dotyczące
holowania
Masy i dane dotyczące holowania dla pojazdu podane są w dowodzie rejestracyjnym oraz w broszurach sprzedaży.Wartości te są podawane również na tabliczce znamionowej lub etykiecie producenta.Aby uzyskać więcej informacji, należy skontaktować się z dealerem TOYOTA lub wyspecjalizowany warsztat.Masa całkowita pojazdu oraz podane dane dotyczące holowania obowiązują dla wysokości do 1000 metrów nad poziomem morza. Masę holowaną należy zmniejszyć o 10 % na każde 1000 metrów wysokości nad poziomem morza.Maksymalny dopuszczalny nacisk na hak odpowiada dopuszczalnej masie na kuli haka do holowania.
WARNI NG
Przy wysokich temperaturach zewnętrznych osiągi pojazdu mogą zostać ograniczone w celu ochrony silnika. Przy temperaturach zewnętrznych przekraczających 37°C należy zmniejszyć masę holowaną.
WARNI NG
Ciągnięcie przyczepy nawet o niskiej masie może negatywnie wpłynąć na trzymanie się pojazdu drogi.Przy ciągnięciu przyczepy droga hamowania jest dłuższa.Podczas ciągnięcia przyczepy prędkość pojazdu nigdy nie może przekraczać 100 km/godz. (należy przestrzegać obowiązujących przepisów lokalnych).
NOTIC E
Jeżeli temperatura zewnętrzna jest wysoka, po zatrzymaniu zaleca się zostawienie silnika na biegu jałowym przez 1–2 minuty, aby umożliwić jego schłodzenie.

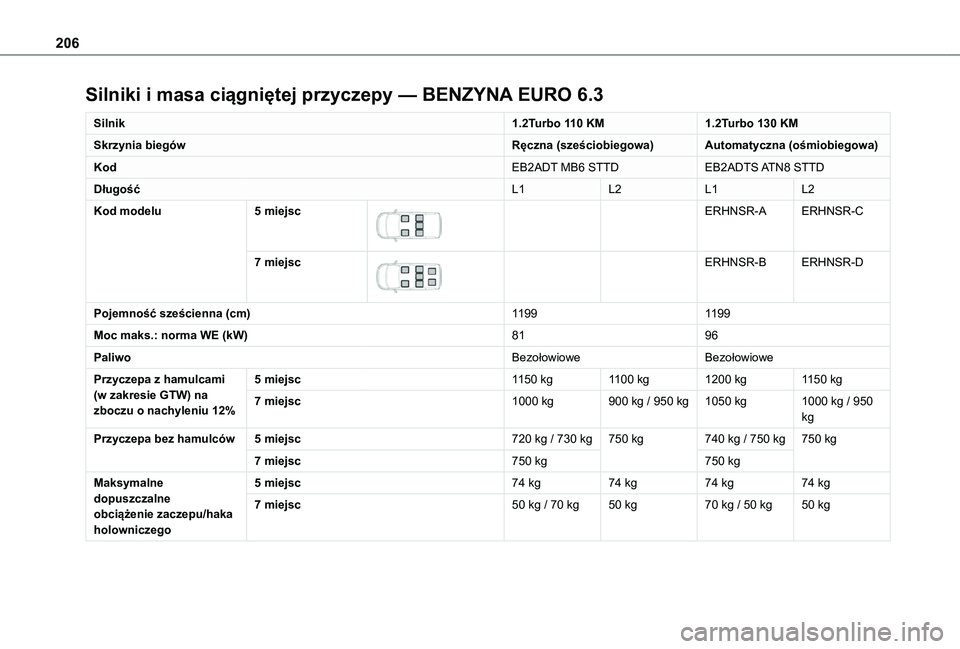

206
Silniki i masa ciągniętej przyczepy — BENZYNA EURO 6.3
Silnik1.2Turbo 110 KM1.2Turbo 130 KM
Skrzynia biegówRęczna (sześciobiegowa)Automatyczna (ośmiobiegowa)
KodEB2ADT MB6 STTDEB2ADTS ATN8 STTD
DługośćL1L2L1L2
Kod modelu5 miejsc

ERHNSR-AERHNSR-C
7 miejsc

ERHNSR-BERHNSR-D
Pojemność sześcienna (cm)11991199
Moc maks.: norma WE (kW)8196
PaliwoBezołowioweBezołowiowe
Przyczepa z hamulcami (w zakresie GTW) na zboczu o nachyleniu 12%
5 miejsc1150 kg1100 kg1200 kg1150 kg
7 miejsc1000 kg900 kg / 950 kg1050 kg1000 kg / 950 kg
Przyczepa bez hamulców5 miejsc720 kg / 730 kg750 kg740 kg / 750 kg750 kg
7 miejsc750 kg750 kg
Maksymalne dopuszczalne obciążenie zaczepu/haka holowniczego
5 miejsc74 kg74 kg74 kg74 kg
7 miejsc50 kg / 70 kg50 kg70 kg / 50 kg50 kg

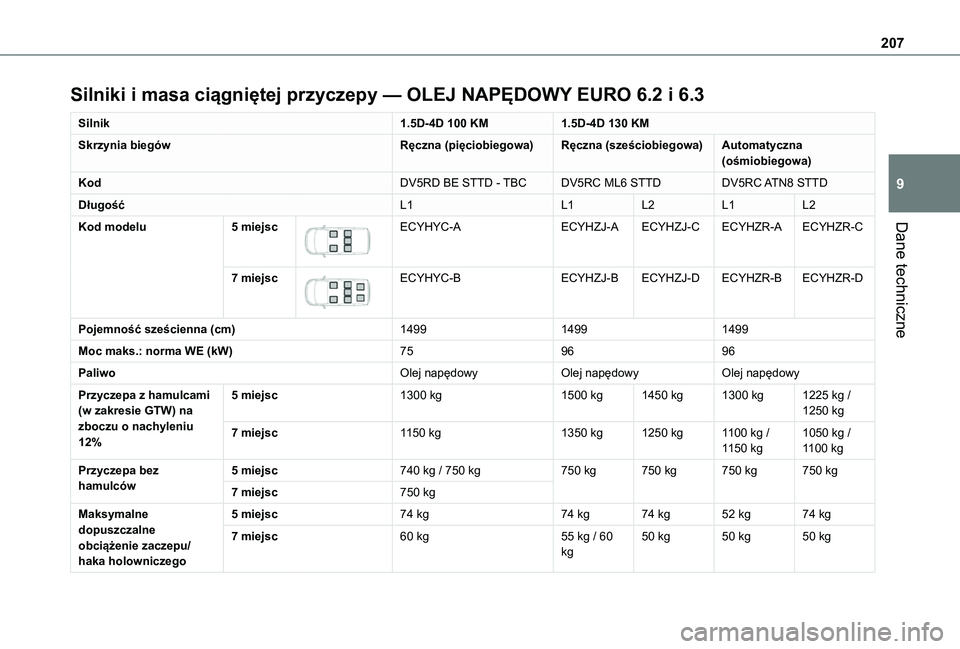

207
Dane techniczne
9
Silniki i masa ciągniętej przyczepy — OLEJ NAPĘDOWY EURO 6.2 i 6.3
Silnik1.5D-4D 100 KM1.5D-4D 130 KM
Skrzynia biegówRęczna (pięciobiegowa)Ręczna (sześciobiegowa)Automatyczna (ośmiobiegowa)
KodDV5RD BE STTD - TBCDV5RC ML6 STTDDV5RC ATN8 STTD
DługośćL1L1L2L1L2
Kod modelu5 miejsc

ECYHYC-AECYHZJ-AECYHZJ-CECYHZR-AECYHZR-C
7 miejsc

ECYHYC-BECYHZJ-BECYHZJ-DECYHZR-BECYHZR-D
Pojemność sześcienna (cm)149914991499
Moc maks.: norma WE (kW)759696
PaliwoOlej napędowyOlej napędowyOlej napędowy
Przyczepa z hamulcami (w zakresie GTW) na zboczu o nachyleniu 12%
5 miejsc1300 kg1500 kg1450 kg1300 kg1225 kg / 1250 kg
7 miejsc1150 kg1350 kg1250 kg1100 kg / 1150 kg1050 kg / 1100 kg
Przyczepa bez hamulców5 miejsc740 kg / 750 kg750 kg750 kg750 kg750 kg
7 miejsc750 kg
Maksymalne dopuszczalne obciążenie zaczepu/haka holowniczego
5 miejsc74 kg74 kg74 kg52 kg74 kg
7 miejsc60 kg55 kg / 60 kg50 kg50 kg50 kg

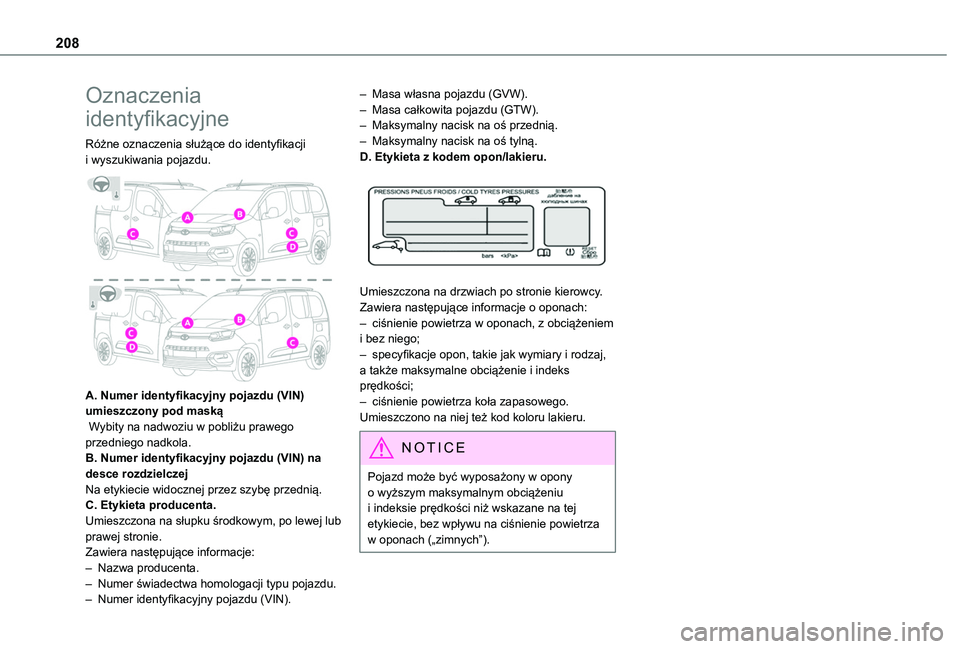

208
Oznaczenia
identyfikacyjne
Różne oznaczenia służące do identyfikacji i wyszukiwania pojazdu.

A. Numer identyfikacyjny pojazdu (VIN) umieszczony pod maską Wybity na nadwoziu w pobliżu prawego przedniego nadkola.B. Numer identyfikacyjny pojazdu (VIN) na desce rozdzielczejNa etykiecie widocznej przez szybę przednią.C. Etykieta producenta.Umieszczona na słupku środkowym, po lewej lub prawej stronie.
Zawiera następujące informacje:– Nazwa producenta.– Numer świadectwa homologacji typu pojazdu.– Numer identyfikacyjny pojazdu (VIN).
– Masa własna pojazdu (GVW).– Masa całkowita pojazdu (GTW).– Maksymalny nacisk na oś przednią.– Maksymalny nacisk na oś tylną.D. Etykieta z kodem opon/lakieru.

Umieszczona na drzwiach po stronie kierowcy.Zawiera następujące informacje o oponach:– ciśnienie powietrza w oponach, z obciążeniem i bez niego;– specyfikacje opon, takie jak wymiary i rodzaj, a także maksymalne obciążenie i indeks prędkości;– ciśnienie powietrza koła zapasowego.Umieszczono na niej też kod koloru lakieru.
NOTIC E
Pojazd może być wyposażony w opony o wyższym maksymalnym obciążeniu i indeksie prędkości niż wskazane na tej etykiecie, bez wpływu na ciśnienie powietrza w oponach („zimnych”).

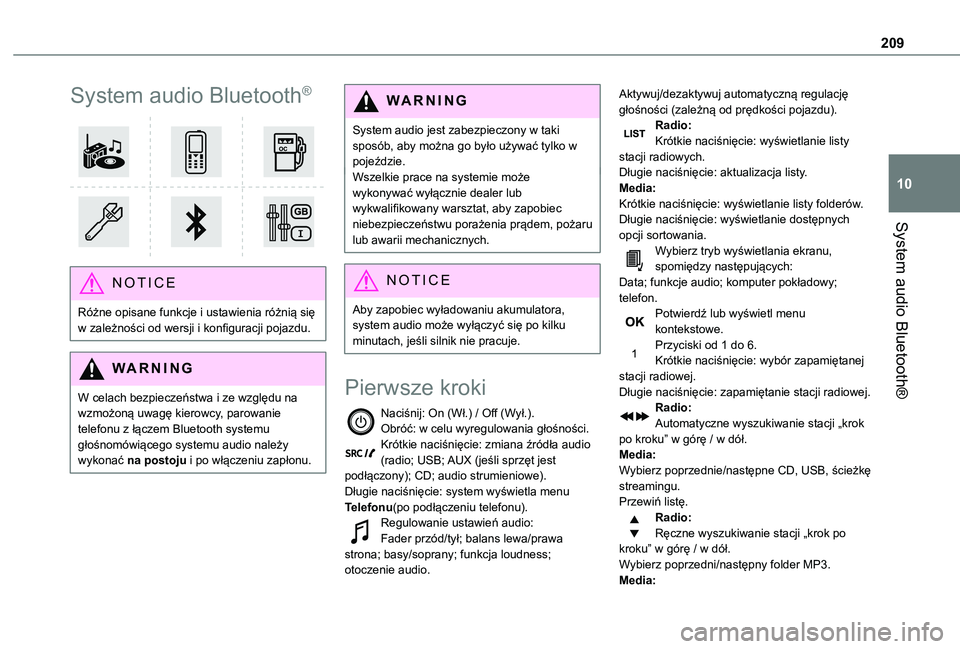

209
System audio Bluetooth®
10
System audio Bluetooth®


NOTIC E
Różne opisane funkcje i ustawienia różnią się w zależności od wersji i konfiguracji pojazdu.
WARNI NG
W celach bezpieczeństwa i ze względu na wzmożoną uwagę kierowcy, parowanie telefonu z łączem Bluetooth systemu
głośnomówiącego systemu audio należy wykonać na postoju i po włączeniu zapłonu.
WARNI NG
System audio jest zabezpieczony w taki sposób, aby można go było używać tylko w pojeździe.Wszelkie prace na systemie może wykonywać wyłącznie dealer lub wykwalifikowany warsztat, aby zapobiec niebezpieczeństwu porażenia prądem, pożaru lub awarii mechanicznych.
NOTIC E
Aby zapobiec wyładowaniu akumulatora, system audio może wyłączyć się po kilku minutach, jeśli silnik nie pracuje.
Pierwsze kroki
Naciśnij: On (Wł.) / Off (Wył.).Obróć: w celu wyregulowania głośności.Krótkie naciśnięcie: zmiana źródła audio (radio; USB; AUX (jeśli sprzęt jest podłączony); CD; audio strumieniowe).Długie naciśnięcie: system wyświetla menu Telefonu(po podłączeniu telefonu).Regulowanie ustawień audio:Fader przód/tył; balans lewa/prawa strona; basy/soprany; funkcja loudness; otoczenie audio.
Aktywuj/dezaktywuj automatyczną regulację głośności (zależną od prędkości pojazdu).Radio:Krótkie naciśnięcie: wyświetlanie listy stacji radiowych.Długie naciśnięcie: aktualizacja listy.Media:Krótkie naciśnięcie: wyświetlanie listy folderów.Długie naciśnięcie: wyświetlanie dostępnych opcji sortowania.Wybierz tryb wyświetlania ekranu, spomiędzy następujących:Data; funkcje audio; komputer pokładowy; telefon.Potwierdź lub wyświetl menu kontekstowe.Przyciski od 1 do 6.Krótkie naciśnięcie: wybór zapamiętanej stacji radiowej.Długie naciśnięcie: zapamiętanie stacji radiowej.Radio:Automatyczne wyszukiwanie stacji „krok po kroku” w górę / w dół.
Media:Wybierz poprzednie/następne CD, USB, ścieżkę streamingu.Przewiń listę.Radio:Ręczne wyszukiwanie stacji „krok po kroku” w górę / w dół.Wybierz poprzedni/następny folder MP3.Media:

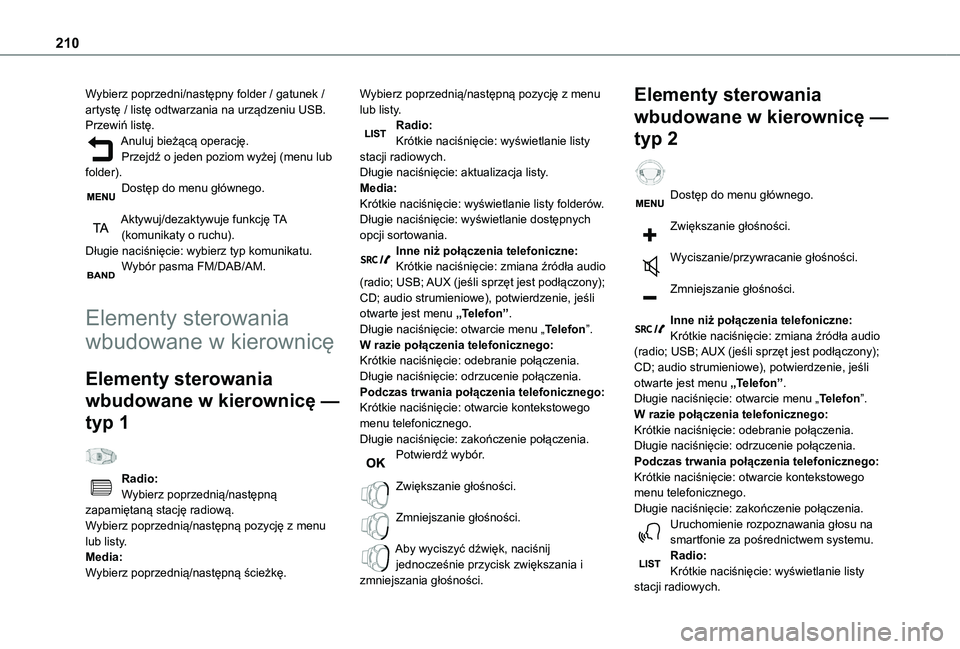

210
Wybierz poprzedni/następny folder / gatunek / artystę / listę odtwarzania na urządzeniu USB.Przewiń listę.Anuluj bieżącą operację.Przejdź o jeden poziom wyżej (menu lub folder).Dostęp do menu głównego.
Aktywuj/dezaktywuje funkcję TA (komunikaty o ruchu).Długie naciśnięcie: wybierz typ komunikatu.Wybór pasma FM/DAB/AM.
Elementy sterowania
wbudowane w kierownicę
Elementy sterowania
wbudowane w kierownicę —
typ 1
Radio:Wybierz poprzednią/następną zapamiętaną stację radiową.Wybierz poprzednią/następną pozycję z menu lub listy.Media:Wybierz poprzednią/następną ścieżkę.
Wybierz poprzednią/następną pozycję z menu lub listy.Radio:Krótkie naciśnięcie: wyświetlanie listy stacji radiowych.Długie naciśnięcie: aktualizacja listy.Media:Krótkie naciśnięcie: wyświetlanie listy folderów.Długie naciśnięcie: wyświetlanie dostępnych opcji sortowania.Inne niż połączenia telefoniczne:Krótkie naciśnięcie: zmiana źródła audio (radio; USB; AUX (jeśli sprzęt jest podłączony); CD; audio strumieniowe), potwierdzenie, jeśli otwarte jest menu „Telefon”.Długie naciśnięcie: otwarcie menu „Telefon”.W razie połączenia telefonicznego:Krótkie naciśnięcie: odebranie połączenia.Długie naciśnięcie: odrzucenie połączenia.Podczas trwania połączenia telefonicznego:Krótkie naciśnięcie: otwarcie kontekstowego menu telefonicznego.Długie naciśnięcie: zakończenie połączenia.
Potwierdź wybór.
Zwiększanie głośności.
Zmniejszanie głośności.
Aby wyciszyć dźwięk, naciśnij jednocześnie przycisk zwiększania i zmniejszania głośności.
Elementy sterowania
wbudowane w kierownicę —
typ 2
Dostęp do menu głównego.
Zwiększanie głośności.
Wyciszanie/przywracanie głośności.
Zmniejszanie głośności.
Inne niż połączenia telefoniczne:Krótkie naciśnięcie: zmiana źródła audio (radio; USB; AUX (jeśli sprzęt jest podłączony); CD; audio strumieniowe), potwierdzenie, jeśli otwarte jest menu „Telefon”.Długie naciśnięcie: otwarcie menu „Telefon”.W razie połączenia telefonicznego:Krótkie naciśnięcie: odebranie połączenia.
Długie naciśnięcie: odrzucenie połączenia.Podczas trwania połączenia telefonicznego:Krótkie naciśnięcie: otwarcie kontekstowego menu telefonicznego.Długie naciśnięcie: zakończenie połączenia.Uruchomienie rozpoznawania głosu na smartfonie za pośrednictwem systemu.Radio:Krótkie naciśnięcie: wyświetlanie listy stacji radiowych.
