Bojājumu gadījumā
8

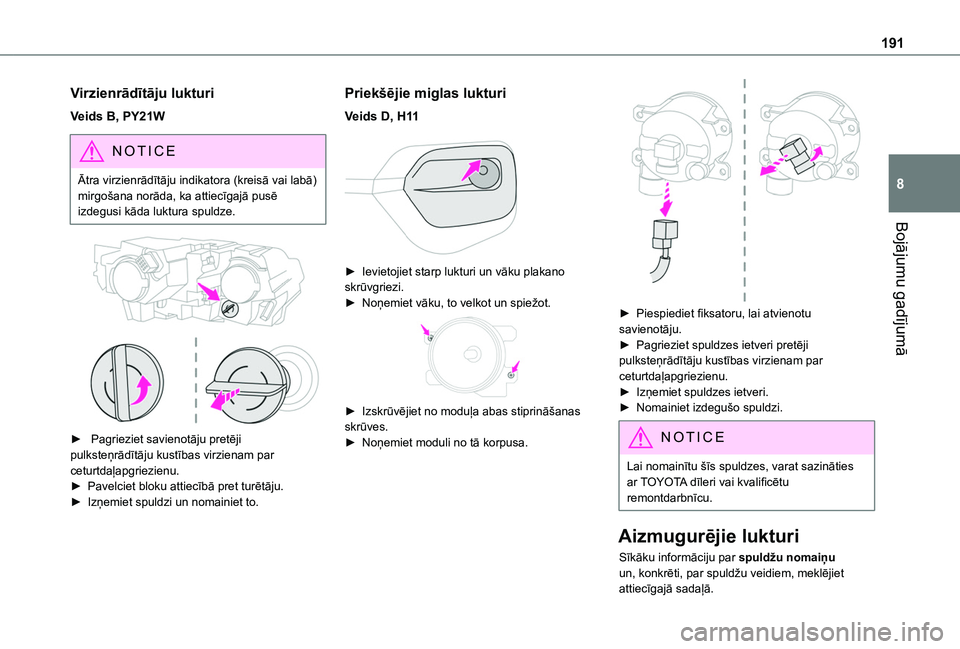

Virzienrādītāju lukturi
Veids B, PY21W
NOTIC E
Ātra virzienrādītāju indikatora (kreisā vai labā) mirgošana norāda, ka attiecīgajā pusē izdegusi kāda luktura spuldze.


► Pagrieziet savienotāju pretēji pulksteņrādītāju kustības virzienam par ceturtdaļapgriezienu.
► Pavelciet bloku attiecībā pret turētāju.► Izņemiet spuldzi un nomainiet to.
Priekšējie miglas lukturi
Veids D, H11

► Ievietojiet starp lukturi un vāku plakano skrūvgriezi.► Noņemiet vāku, to velkot un spiežot.

► Izskrūvējiet no moduļa abas stiprināšanas skrūves.► Noņemiet moduli no tā korpusa.

► Piespiediet fiksatoru, lai atvienotu savienotāju.► Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības virzienam par ceturtdaļapgriezienu.► Izņemiet spuldzes ietveri.► Nomainiet izdegušo spuldzi.
NOTIC E
Lai nomainītu šīs spuldzes, varat sazināties ar TOYOTA dīleri vai kvalificētu remontdarbnīcu.
Aizmugurējie lukturi
Sīkāku informāciju par spuldžu nomaiņu un, konkrēti, par spuldžu veidiem, meklējiet attiecīgajā sadaļā.

192

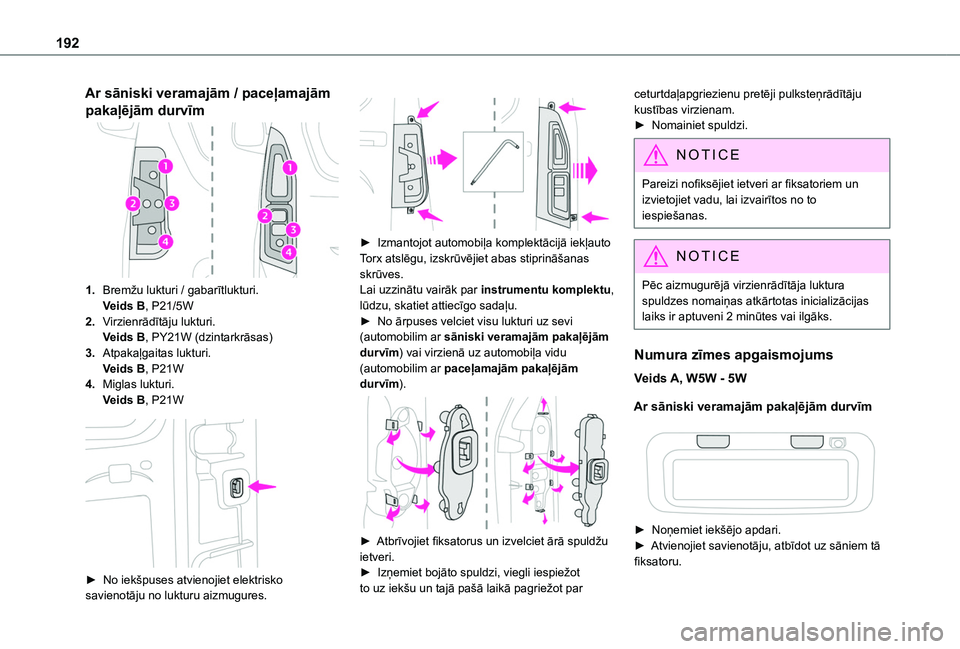

Ar sāniski veramajām / paceļamajām
pakaļējām durvīm
1.Bremžu lukturi / gabarītlukturi.Veids B, P21/5W
2.Virzienrādītāju lukturi.Veids B, PY21W (dzintarkrāsas)
3.Atpakaļgaitas lukturi.Veids B, P21W
4.Miglas lukturi.Veids B, P21W

► No iekšpuses atvienojiet elektrisko savienotāju no lukturu aizmugures.


► Izmantojot automobiļa komplektācijā iekļauto
Torx atslēgu, izskrūvējiet abas stiprināšanas skrūves.Lai uzzinātu vairāk par instrumentu komplektu, lūdzu, skatiet attiecīgo sadaļu.► No ārpuses velciet visu lukturi uz sevi (automobilim ar sāniski veramajām pakaļējām durvīm) vai virzienā uz automobiļa vidu (automobilim ar paceļamajām pakaļējām durvīm).

► Atbrīvojiet fiksatorus un izvelciet ārā spuldžu
ietveri.► Izņemiet bojāto spuldzi, viegli iespiežot to uz iekšu un tajā pašā laikā pagriežot par
ceturtdaļapgriezienu pretēji pulksteņrādītāju kustības virzienam.► Nomainiet spuldzi.
NOTIC E
Pareizi nofiksējiet ietveri ar fiksatoriem un izvietojiet vadu, lai izvairītos no to iespiešanas.
NOTIC E
Pēc aizmugurējā virzienrādītāja luktura spuldzes nomaiņas atkārtotas inicializācijas laiks ir aptuveni 2 minūtes vai ilgāks.
Numura zīmes apgaismojums
Veids A, W5W - 5W
Ar sāniski veramajām pakaļējām durvīm


► Noņemiet iekšējo apdari.► Atvienojiet savienotāju, atbīdot uz sāniem tā fiksatoru.

193
Bojājumu gadījumā
8
► Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības virzienam par ceturtdaļapgriezienu.► Nomainiet spuldzi.► Uzstādiet atpakaļ vietā spuldzes ietveri un pievienojiet savienotāju.► Uzstādiet atpakaļ apdari.
Ar paceļamajām pakaļējām durvīm


► Izmantojot skrūvgriezi, noņemiet plastmasas gaismas izkliedētāju.► Nomainiet spuldzi.► Uzstādiet atpakaļ gaismas izkliedētāju un uzspiediet uz tā.

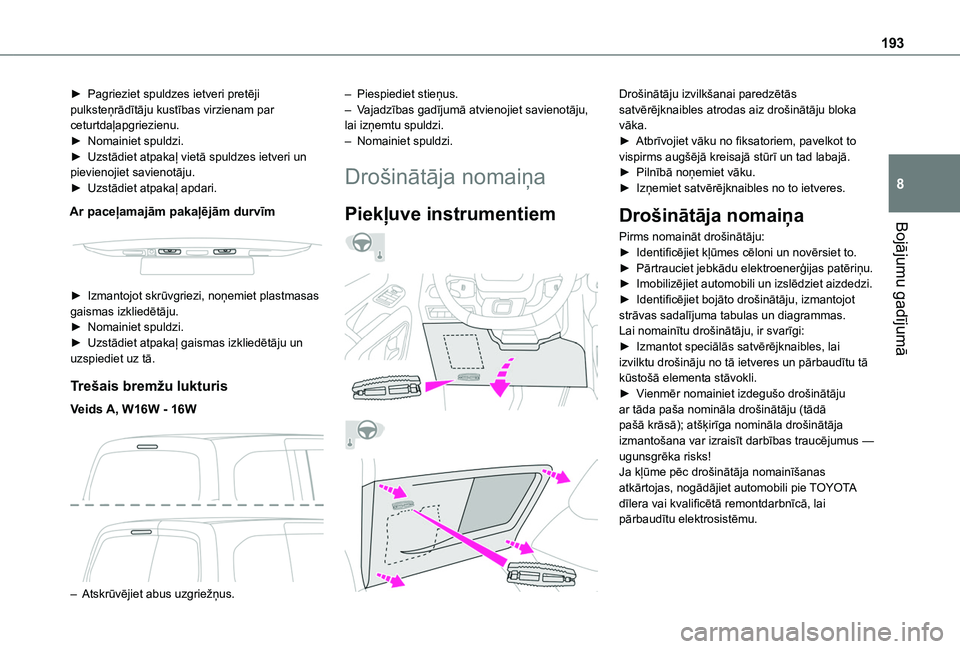

Trešais bremžu lukturis
Veids A, W16W - 16W

– Atskrūvējiet abus uzgriežņus.
– Piespiediet stieņus.– Vajadzības gadījumā atvienojiet savienotāju, lai izņemtu spuldzi.– Nomainiet spuldzi.
Drošinātāja nomaiņa
Piekļuve instrumentiem




Drošinātāju izvilkšanai paredzētās satvērējknaibles atrodas aiz drošinātāju bloka vāka.► Atbrīvojiet vāku no fiksatoriem, pavelkot to vispirms augšējā kreisajā stūrī un tad labajā.► Pilnībā noņemiet vāku.► Izņemiet satvērējknaibles no to ietveres.
Drošinātāja nomaiņa
Pirms nomaināt drošinātāju:► Identificējiet kļūmes cēloni un novērsiet to.► Pārtrauciet jebkādu elektroenerģijas patēriņu.► Imobilizējiet automobili un izslēdziet aizdedzi.► Identificējiet bojāto drošinātāju, izmantojot strāvas sadalījuma tabulas un diagrammas.Lai nomainītu drošinātāju, ir svarīgi:► Izmantot speciālās satvērējknaibles, lai izvilktu drošināju no tā ietveres un pārbaudītu tā kūstošā elementa stāvokli. ► Vienmēr nomainiet izdegušo drošinātāju ar tāda paša nomināla drošinātāju (tādā pašā krāsā); atšķirīga nomināla drošinātāja izmantošana var izraisīt darbības traucējumus —
ugunsgrēka risks!Ja kļūme pēc drošinātāja nomainīšanas atkārtojas, nogādājiet automobili pie TOYOTA dīlera vai kvalificētā remontdarbnīcā, lai pārbaudītu elektrosistēmu.

194
NOTIC E
Drošinātāju sadalījuma tabulas un atbilstošās diagrammas ir pieejamas pie TOYOTA dīlera vai kvalificētā remontdarbnīcā.
WARNI NG
Tāda drošinātāja nomaiņa, kas nav redzams
sadalījuma tabulās, var izraisīt nopietnus automobiļa darbības traucējumus. Sazinieties ar TOYOTA dīleri vai kvalificētu remontdarbnīcu.




VeselsIzdedzis

Satvērējknaibles
NOTIC E
Elektrisko piederumu uzstādīšanaJūsu automobiļa elektrosistēma ir paredzēta, lai darbotos ar standarta un izvēles aprīkojumu.Pirms uzstādāt savam automobilim citas elektroierīces vai elektriskos piederumus, sazinieties ar TOYOTA dīleri vai kvalificēta remontdarbnīca.
WARNI NG
TOYOTA neuzņemsies atbildību par izdevumiem, kas radušies, remontējot jūsu automobili vai novēršot tā darbības traucējumus, kuri radušies tādu piederumu uzstādīšanas dēļ, ko nepiegādā un neiesaka TOYOTA un kas nav uzstādīti saskaņā ar mūsu instrukcijām, jo īpaši tad, ja visa papildu aprīkojuma kopējais patēriņš pārsniedz 10 miliampērus.
NOTIC E
Lai iegūtu sīkāku informāciju par sakabes ierīces vai taksometru aprīkojuma uzstādīšanu, sazinieties ar TOYOTA dīleri.
Priekšējā paneļa drošinātāju
bloks
Drošinātāju bloks atrodas priekšējā paneļa apakšdaļā (kreisajā pusē).
Piekļuve drošinātājiem
► Atbrīvojiet vāku no fiksatoriem, pavelkot to vispirms augšējā kreisajā stūrī un tad labajā.Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.

Drošinātāja N r.Nomināls (A)Funkcijas
F110Viedtālruņa bezvadu lādētājs, salona elektrohroma atpakaļskata spogulis.
F415Signāltaure.

195
Bojājumu gadījumā
8
Drošinātāja N r.Nomināls (A)Funkcijas
F620Stikla mazgātāju sūknis.
F71012 V kontaktligzda (aizmugurē).
F1030Elektrisko slēdzeņu modulis.
F1310Telemātikas un radio vadības elementi.
F145Signalizācija, uzlabotā telemātikas iekārta.
F193Piekabes interfeiss.
F235Ģeneriskais piekabes interfeiss.
F275Papildu apsilde.
F2920Audiosistēma, skārienekrāns.
F3115Audiosistēma (kā piederums).
Drošinātāja N r.Nomināls (A)Funkcijas
F321512 V kontaktligzda (priekšējā).
F345Spoguļu vadība.
F365USB ports.

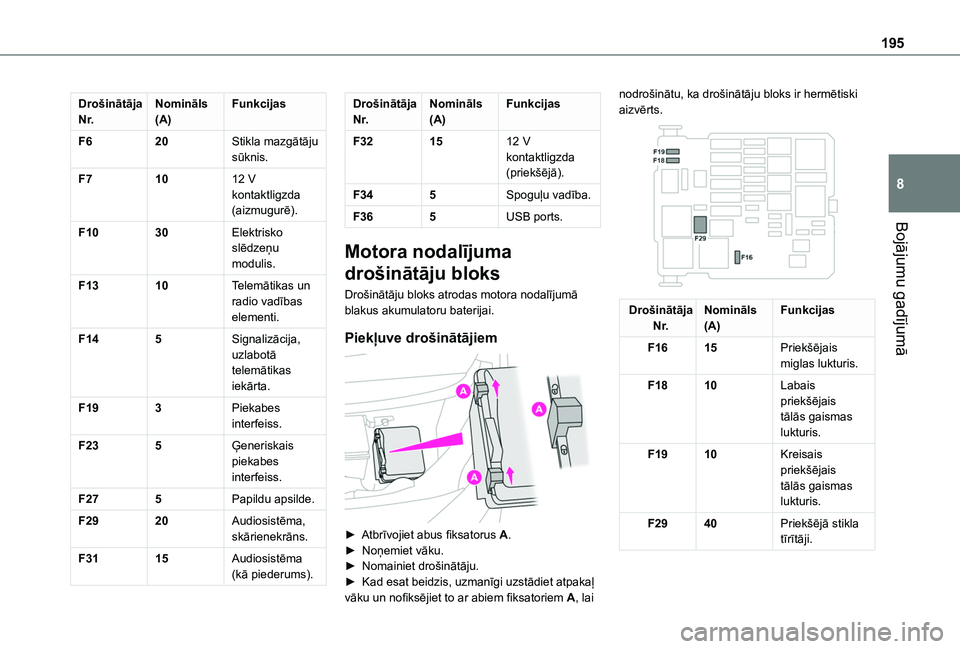

Motora nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora nodalījumā blakus akumulatoru baterijai.
Piekļuve drošinātājiem

► Atbrīvojiet abus fiksatorus A.► Noņemiet vāku.► Nomainiet drošinātāju.► Kad esat beidzis, uzmanīgi uzstādiet atpakaļ
vāku un nofiksējiet to ar abiem fiksatoriem A, lai
nodrošinātu, ka drošinātāju bloks ir hermētiski aizvērts.

Drošinātāja N r.Nomināls(A)Funkcijas
F1615Priekšējais miglas lukturis.
F1810Labais priekšējais tālās gaismas lukturis.
F1910Kreisais priekšējais tālās gaismas lukturis.
F2940Priekšējā stikla tīrītāji.

196

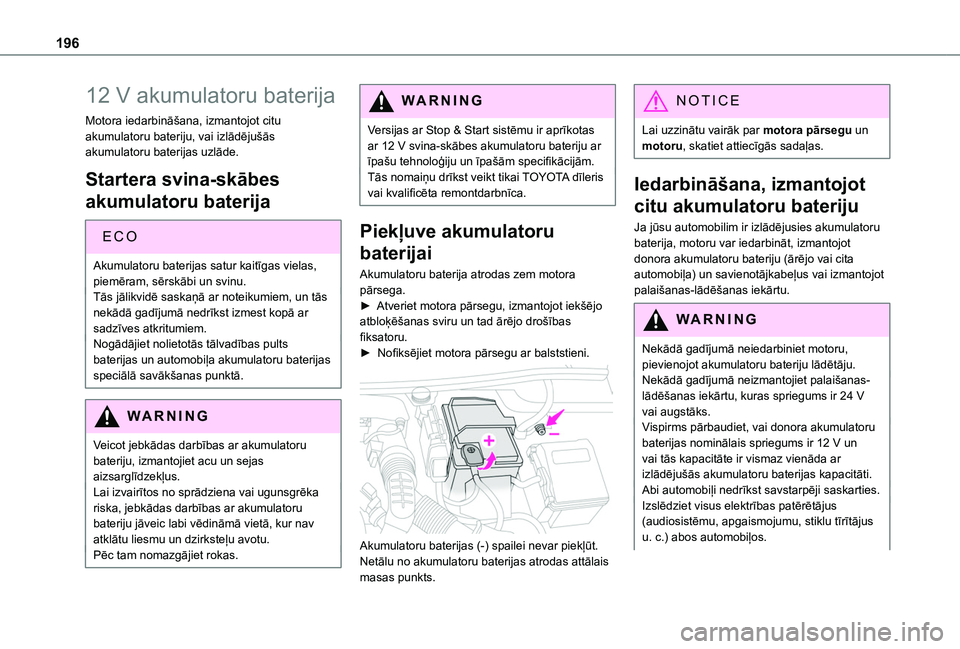

12 V akumulatoru baterija
Motora iedarbināšana, izmantojot citu akumulatoru bateriju, vai izlādējušās akumulatoru baterijas uzlāde.
Startera svina-skābes
akumulatoru baterija
ECO
Akumulatoru baterijas satur kaitīgas vielas, piemēram, sērskābi un svinu.Tās jālikvidē saskaņā ar noteikumiem, un tās nekādā gadījumā nedrīkst izmest kopā ar sadzīves atkritumiem.Nogādājiet nolietotās tālvadības pults baterijas un automobiļa akumulatoru baterijas speciālā savākšanas punktā.
WARNI NG
Veicot jebkādas darbības ar akumulatoru bateriju, izmantojiet acu un sejas aizsarglīdzekļus.Lai izvairītos no sprādziena vai ugunsgrēka riska, jebkādas darbības ar akumulatoru bateriju jāveic labi vēdināmā vietā, kur nav atklātu liesmu un dzirksteļu avotu.
Pēc tam nomazgājiet rokas.
WARNI NG
Versijas ar Stop & Start sistēmu ir aprīkotas ar 12 V svina-skābes akumulatoru bateriju ar īpašu tehnoloģiju un īpašām specifikācijām.Tās nomaiņu drīkst veikt tikai TOYOTA dīleris vai kvalificēta remontdarbnīca.
Piekļuve akumulatoru
baterijai
Akumulatoru baterija atrodas zem motora pārsega.► Atveriet motora pārsegu, izmantojot iekšējo atbloķēšanas sviru un tad ārējo drošības fiksatoru.► Nofiksējiet motora pārsegu ar balststieni.

Akumulatoru baterijas (-) spailei nevar piekļūt.Netālu no akumulatoru baterijas atrodas attālais masas punkts.
NOTIC E
Lai uzzinātu vairāk par motora pārsegu un motoru, skatiet attiecīgās sadaļas.
Iedarbināšana, izmantojot
citu akumulatoru bateriju
Ja jūsu automobilim ir izlādējusies akumulatoru baterija, motoru var iedarbināt, izmantojot donora akumulatoru bateriju (ārējo vai cita automobiļa) un savienotājkabeļus vai izmantojot palaišanas-lādēšanas iekārtu.
WARNI NG
Nekādā gadījumā neiedarbiniet motoru, pievienojot akumulatoru bateriju lādētāju.Nekādā gadījumā neizmantojiet palaišanas-lādēšanas iekārtu, kuras spriegums ir 24 V vai augstāks.Vispirms pārbaudiet, vai donora akumulatoru baterijas nominālais spriegums ir 12 V un vai tās kapacitāte ir vismaz vienāda ar izlādējušās akumulatoru baterijas kapacitāti.Abi automobiļi nedrīkst savstarpēji saskarties.Izslēdziet visus elektrības patērētājus (audiosistēmu, apgaismojumu, stiklu tīrītājus u. c.) abos automobiļos.

197
Bojājumu gadījumā
8
Nodrošiniet, lai savienotājkabeļi neatrastos kustīgu daļu (ventilatora, siksnu u. tml.) tuvumā.Neatvienojiet savienotājkabeli no (+) spailes, kamēr darbojas motors.


► Pievienojiet sarkano savienotājkabeli izlādējušās akumulatoru baterijas A (+) spailei (pie metāla līkuma) un tad donora akumulatoru baterijas B vai palaišanas-uzlādes iekārtas (+) spailei.► Pievienojiet vienu zaļā vai melnā
savienotājkabeļa galu donora akumulatoru baterijas B vai palaišanas-uzlādes iekārtas (-) spailei (vai kādam masas punktam donora automobilī).► Pievienojiet otru zaļā vai melnā savienotājkabeļa galu masas punktam C automobilī ar izlādējušos akumulatoru bateriju.► Iedarbiniet donora automobiļa motoru un ļaujiet tam darboties dažas minūtes.
► Iedarbiniet automobiļa ar izlādējušos akumulatoru bateriju motoru un ļaujiet tam darboties.Ja motoru neizdodas iedarbināt uzreiz, izslēdziet aizdedzi, mazliet nogaidiet un mēģiniet vēlreiz.► Nogaidiet, līdz apgriezieni samazinās līdz tukšgaitas apgriezienu līmenim.► Atvienojiet savienotājkabeļus apgrieztā secībā.► Ļaujiet motoram darboties vismaz 30 minūtes, braucot vai stāvot uz vietas, lai akumulatoru baterija sasniegtu pietiekamu uzlādes līmeni.
WARNI NG
Lai atvienotu, veiciet darbības apgrieztā secībā.
NOTIC E
Dažas funkcijas, tostarp Stop & Start, nav pieejamas, ja akumulatoru baterijai ir zems uzlādes līmenis.

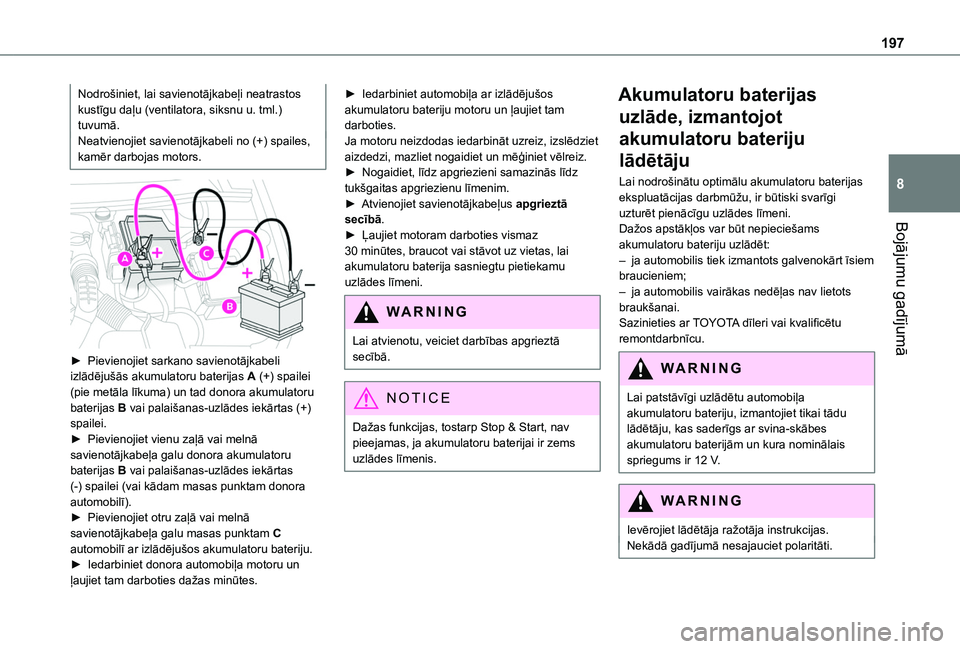

Akumulatoru baterijas
uzlāde, izmantojot
akumulatoru bateriju
lādētāju
Lai nodrošinātu optimālu akumulatoru baterijas ekspluatācijas darbmūžu, ir būtiski svarīgi uzturēt pienācīgu uzlādes līmeni.Dažos apstākļos var būt nepieciešams akumulatoru bateriju uzlādēt:– ja automobilis tiek izmantots galvenokārt īsiem braucieniem;– ja automobilis vairākas nedēļas nav lietots braukšanai.Sazinieties ar TOYOTA dīleri vai kvalificētu remontdarbnīcu.
WARNI NG
Lai patstāvīgi uzlādētu automobiļa akumulatoru bateriju, izmantojiet tikai tādu lādētāju, kas saderīgs ar svina-skābes akumulatoru baterijām un kura nominālais spriegums ir 12 V.
WARNI NG
Ievērojiet lādētāja ražotāja instrukcijas.
Nekādā gadījumā nesajauciet polaritāti.

198

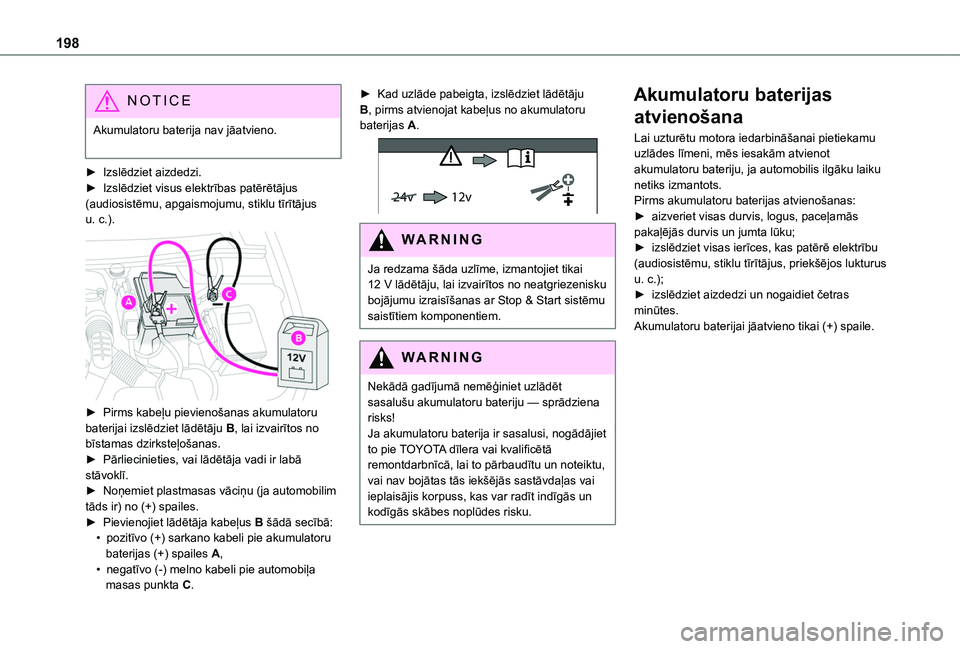

NOTIC E
Akumulatoru baterija nav jāatvieno.
► Izslēdziet aizdedzi.► Izslēdziet visus elektrības patērētājus (audiosistēmu, apgaismojumu, stiklu tīrītājus u. c.).

► Pirms kabeļu pievienošanas akumulatoru baterijai izslēdziet lādētāju B, lai izvairītos no bīstamas dzirksteļošanas.
► Pārliecinieties, vai lādētāja vadi ir labā stāvoklī.► Noņemiet plastmasas vāciņu (ja automobilim tāds ir) no (+) spailes.► Pievienojiet lādētāja kabeļus B šādā secībā:• pozitīvo (+) sarkano kabeli pie akumulatoru baterijas (+) spailes A,• negatīvo (-) melno kabeli pie automobiļa masas punkta C.
► Kad uzlāde pabeigta, izslēdziet lādētāju B, pirms atvienojat kabeļus no akumulatoru baterijas A.
24v 12v
WARNI NG
Ja redzama šāda uzlīme, izmantojiet tikai 12 V lādētāju, lai izvairītos no neatgriezenisku bojājumu izraisīšanas ar Stop & Start sistēmu saistītiem komponentiem.
WARNI NG
Nekādā gadījumā nemēģiniet uzlādēt sasalušu akumulatoru bateriju — sprādziena risks!Ja akumulatoru baterija ir sasalusi, nogādājiet to pie TOYOTA dīlera vai kvalificētā remontdarbnīcā, lai to pārbaudītu un noteiktu, vai nav bojātas tās iekšējās sastāvdaļas vai ieplaisājis korpuss, kas var radīt indīgās un kodīgās skābes noplūdes risku.
Akumulatoru baterijas
atvienošana
Lai uzturētu motora iedarbināšanai pietiekamu uzlādes līmeni, mēs iesakām atvienot akumulatoru bateriju, ja automobilis ilgāku laiku netiks izmantots.Pirms akumulatoru baterijas atvienošanas:► aizveriet visas durvis, logus, paceļamās pakaļējās durvis un jumta lūku;► izslēdziet visas ierīces, kas patērē elektrību (audiosistēmu, stiklu tīrītājus, priekšējos lukturus u. c.);► izslēdziet aizdedzi un nogaidiet četras minūtes.Akumulatoru baterijai jāatvieno tikai (+) spaile.

199
Bojājumu gadījumā
8

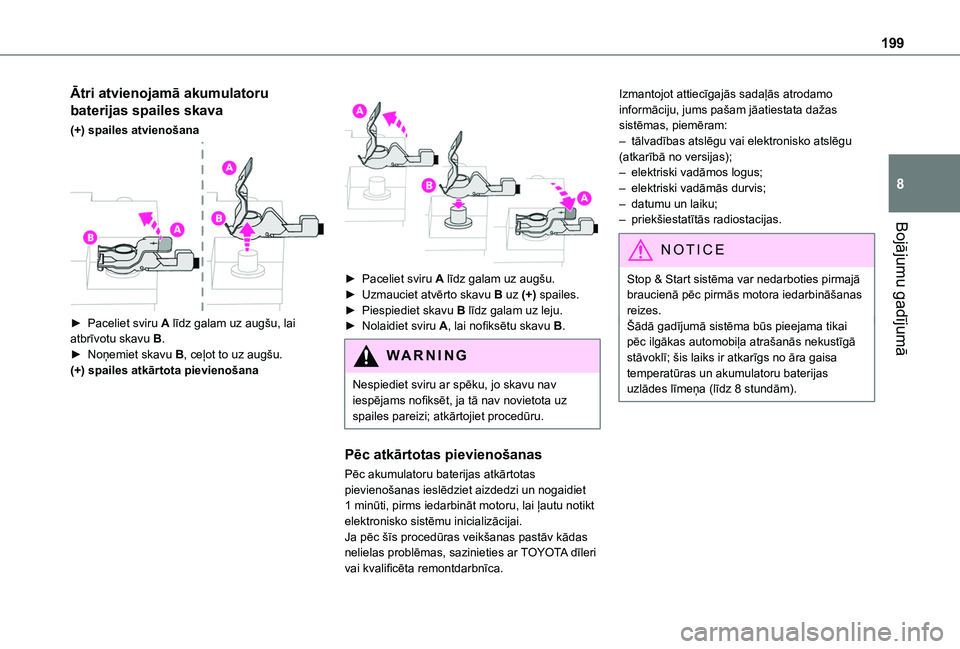

Ātri atvienojamā akumulatoru
baterijas spailes skava
(+) spailes atvienošana

► Paceliet sviru A līdz galam uz augšu, lai atbrīvotu skavu B.► Noņemiet skavu B, ceļot to uz augšu.(+) spailes atkārtota pievienošana


► Paceliet sviru A līdz galam uz augšu.► Uzmauciet atvērto skavu B uz (+) spailes.► Piespiediet skavu B līdz galam uz leju.► Nolaidiet sviru A, lai nofiksētu skavu B.
WARNI NG
Nespiediet sviru ar spēku, jo skavu nav iespējams nofiksēt, ja tā nav novietota uz spailes pareizi; atkārtojiet procedūru.
Pēc atkārtotas pievienošanas
Pēc akumulatoru baterijas atkārtotas pievienošanas ieslēdziet aizdedzi un nogaidiet 1 minūti, pirms iedarbināt motoru, lai ļautu notikt elektronisko sistēmu inicializācijai.Ja pēc šīs procedūras veikšanas pastāv kādas nelielas problēmas, sazinieties ar TOYOTA dīleri vai kvalificēta remontdarbnīca.
Izmantojot attiecīgajās sadaļās atrodamo informāciju, jums pašam jāatiestata dažas sistēmas, piemēram:– tālvadības atslēgu vai elektronisko atslēgu (atkarībā no versijas);– elektriski vadāmos logus;– elektriski vadāmās durvis;– datumu un laiku;– priekšiestatītās radiostacijas.
NOTIC E
Stop & Start sistēma var nedarboties pirmajā braucienā pēc pirmās motora iedarbināšanas reizes.Šādā gadījumā sistēma būs pieejama tikai pēc ilgākas automobiļa atrašanās nekustīgā stāvoklī; šis laiks ir atkarīgs no āra gaisa temperatūras un akumulatoru baterijas uzlādes līmeņa (līdz 8 stundām).

200

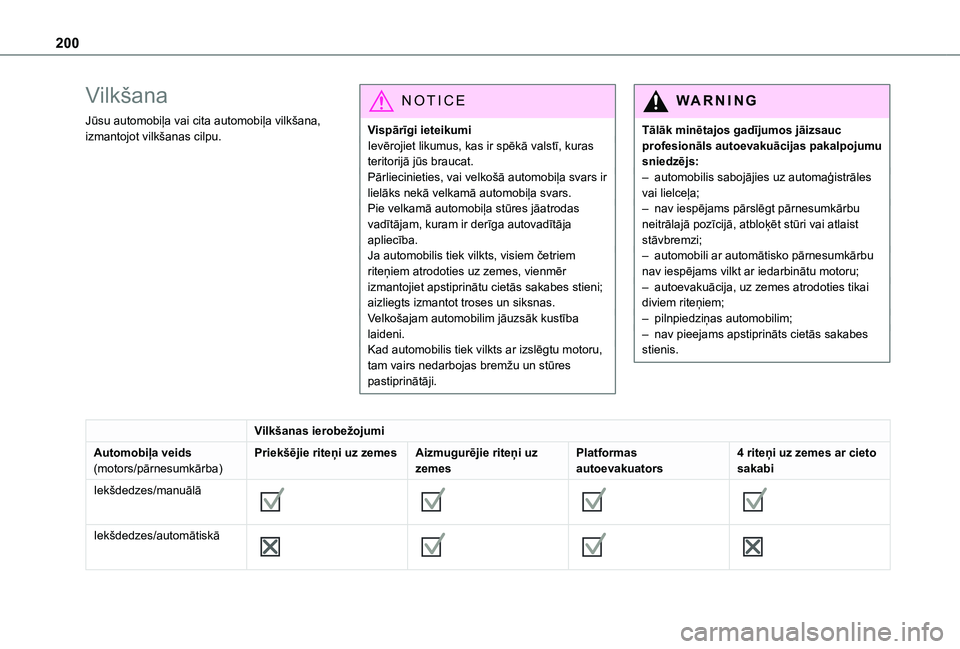

Vilkšana
Jūsu automobiļa vai cita automobiļa vilkšana, izmantojot vilkšanas cilpu.
NOTIC E
Vispārīgi ieteikumiIevērojiet likumus, kas ir spēkā valstī, kuras teritorijā jūs braucat.Pārliecinieties, vai velkošā automobiļa svars ir lielāks nekā velkamā automobiļa svars.Pie velkamā automobiļa stūres jāatrodas vadītājam, kuram ir derīga autovadītāja apliecība.Ja automobilis tiek vilkts, visiem četriem riteņiem atrodoties uz zemes, vienmēr izmantojiet apstiprinātu cietās sakabes stieni; aizliegts izmantot troses un siksnas.Velkošajam automobilim jāuzsāk kustība laideni.Kad automobilis tiek vilkts ar izslēgtu motoru, tam vairs nedarbojas bremžu un stūres pastiprinātāji.
WARNI NG
Tālāk minētajos gadījumos jāizsauc profesionāls autoevakuācijas pakalpojumu sniedzējs:– automobilis sabojājies uz automaģistrāles vai lielceļa;– nav iespējams pārslēgt pārnesumkārbu neitrālajā pozīcijā, atbloķēt stūri vai atlaist stāvbremzi;– automobili ar automātisko pārnesumkārbu nav iespējams vilkt ar iedarbinātu motoru;– autoevakuācija, uz zemes atrodoties tikai diviem riteņiem;– pilnpiedziņas automobilim;– nav pieejams apstiprināts cietās sakabes stienis.
Vilkšanas ierobežojumi
Automobiļa veids(motors/pārnesumkārba)Priekšējie riteņi uz zemesAizmugurējie riteņi uz zemesPlatformas autoevakuators4 riteņi uz zemes ar cieto sakabi
Iekšdedzes/manuālā







Iekšdedzes/automātiskā
