TOYOTA PROACE CITY VERSO 2021 Brugsanvisning (in Danish)

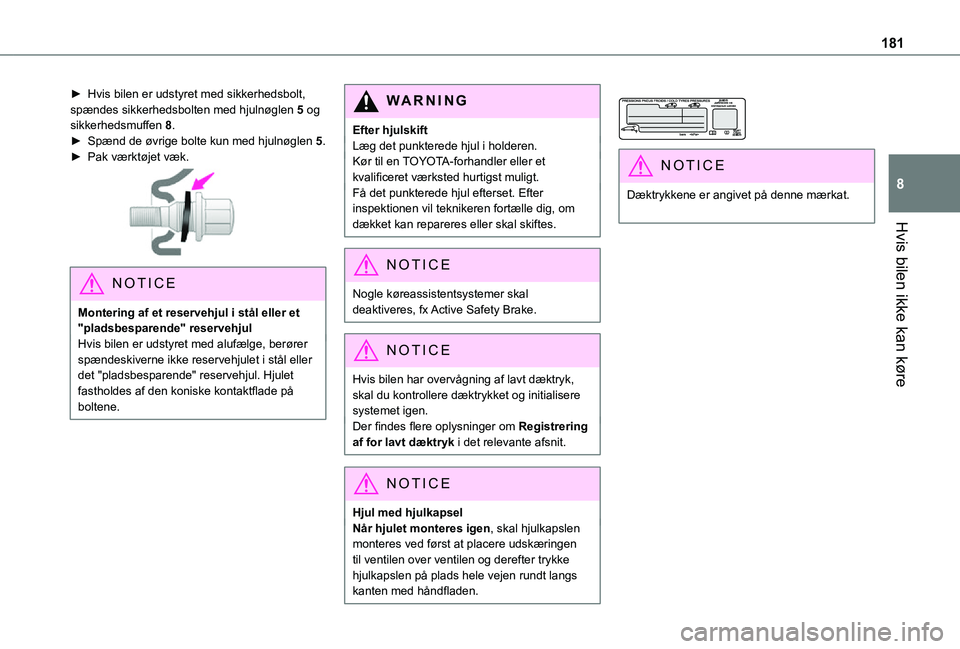

181
Hvis bilen ikke kan køre
8
► Hvis bilen er udstyret med sikkerhedsbolt, spændes sikkerhedsbolten med hjulnøglen 5 og sikkerhedsmuffen 8.► Spænd de øvrige bolte kun med hjulnøglen 5.► Pak værktøjet væk.

NOTIC E
Montering af et reservehjul i stål eller et "pladsbesparende" reservehjulHvis bilen er udstyret med alufælge, berører spændeskiverne ikke reservehjulet i stål eller det "pladsbesparende" reservehjul. Hjulet fastholdes af den koniske kontaktflade på boltene.
WARNI NG
Efter hjulskiftLæg det punkterede hjul i holderen.Kør til en TOYOTA-forhandler eller et kvalificeret værksted hurtigst muligt.Få det punkterede hjul efterset. Efter inspektionen vil teknikeren fortælle dig, om dækket kan repareres eller skal skiftes.
NOTIC E
Nogle køreassistentsystemer skal deaktiveres, fx Active Safety Brake.
NOTIC E
Hvis bilen har overvågning af lavt dæktryk, skal du kontrollere dæktrykket og initialisere systemet igen.Der findes flere oplysninger om Registrering af for lavt dæktryk i det relevante afsnit.
NOTIC E
Hjul med hjulkapselNår hjulet monteres igen, skal hjulkapslen monteres ved først at placere udskæringen
til ventilen over ventilen og derefter trykke hjulkapslen på plads hele vejen rundt langs kanten med håndfladen.


NOTIC E
Dæktrykkene er angivet på denne mærkat.

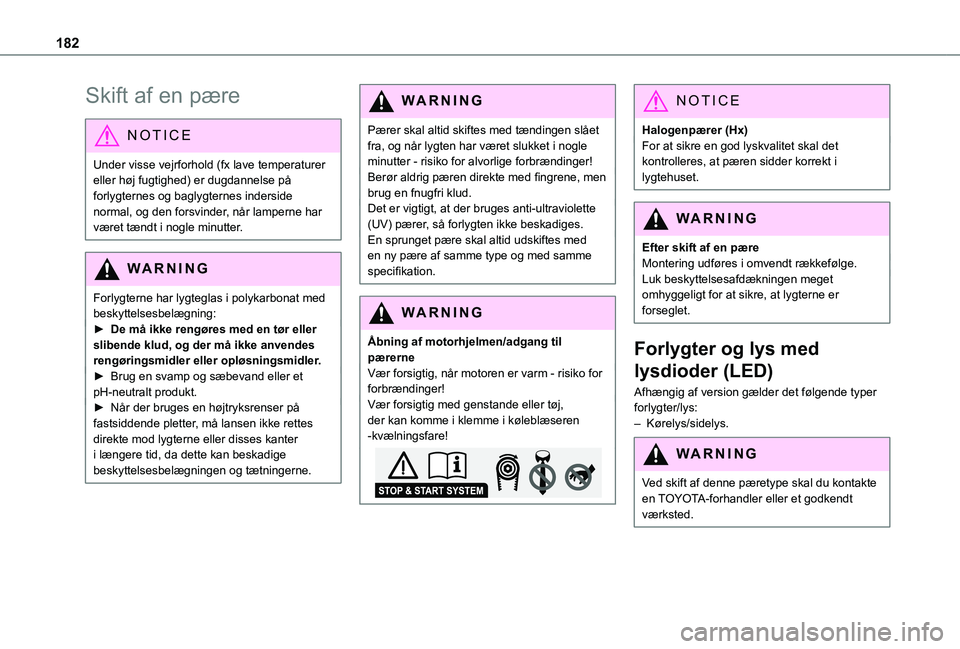

182
Skift af en pære
NOTIC E
Under visse vejrforhold (fx lave temperaturer eller høj fugtighed) er dugdannelse på forlygternes og baglygternes inderside normal, og den forsvinder, når lamperne har været tændt i nogle minutter.
WARNI NG
Forlygterne har lygteglas i polykarbonat med beskyttelsesbelægning:► De må ikke rengøres med en tør eller slibende klud, og der må ikke anvendes rengøringsmidler eller opløsningsmidler.► Brug en svamp og sæbevand eller et pH-neutralt produkt.► Når der bruges en højtryksrenser på fastsiddende pletter, må lansen ikke rettes direkte mod lygterne eller disses kanter
i længere tid, da dette kan beskadige beskyttelsesbelægningen og tætningerne.
WARNI NG
Pærer skal altid skiftes med tændingen slået fra, og når lygten har været slukket i nogle minutter - risiko for alvorlige forbrændinger!Berør aldrig pæren direkte med fingrene, men brug en fnugfri klud.Det er vigtigt, at der bruges anti-ultraviolette (UV) pærer, så forlygten ikke beskadiges.En sprunget pære skal altid udskiftes med en ny pære af samme type og med samme specifikation.
WARNI NG
Åbning af motorhjelmen/adgang til pærerneVær forsigtig, når motoren er varm - risiko for forbrændinger!Vær forsigtig med genstande eller tøj, der kan komme i klemme i køleblæseren -kvælningsfare!
NOTIC E
Halogenpærer (Hx)For at sikre en god lyskvalitet skal det kontrolleres, at pæren sidder korrekt i lygtehuset.
WARNI NG
Efter skift af en pæreMontering udføres i omvendt rækkefølge.Luk beskyttelsesafdækningen meget omhyggeligt for at sikre, at lygterne er forseglet.
Forlygter og lys med
lysdioder (LED)
Afhængig af version gælder det følgende typer forlygter/lys:– Kørelys/sidelys.
WARNI NG
Ved skift af denne pæretype skal du kontakte en TOYOTA-forhandler eller et godkendt værksted.

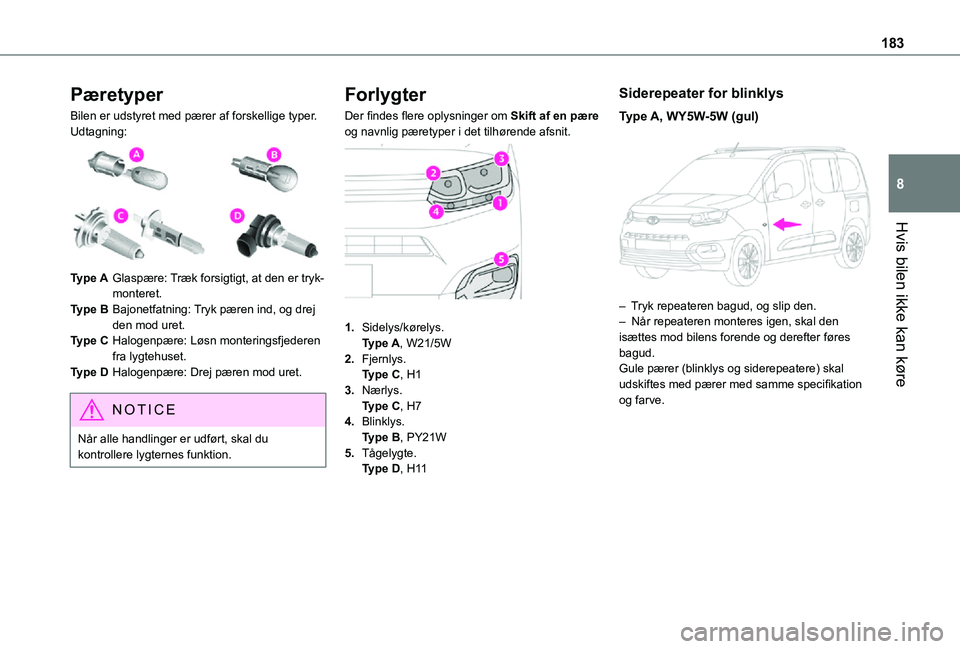

183
Hvis bilen ikke kan køre
8
Pæretyper
Bilen er udstyret med pærer af forskellige typer. Udtagning:

Type AGlaspære: Træk forsigtigt, at den er tryk-monteret.
Type BBajonetfatning: Tryk pæren ind, og drej den mod uret.
Type CHalogenpære: Løsn monteringsfjederen fra lygtehuset.
Type DHalogenpære: Drej pæren mod uret.
NOTIC E
Når alle handlinger er udført, skal du kontrollere lygternes funktion.
Forlygter
Der findes flere oplysninger om Skift af en pære og navnlig pæretyper i det tilhørende afsnit.

1.Sidelys/kørelys.Type A, W21/5W
2.Fjernlys.Type C, H1
3.Nærlys.Type C, H7
4.Blinklys.Type B, PY21W
5.TÃ¥gelygte.Type D, H11
Siderepeater for blinklys
Type A, WY5W-5W (gul)

– Tryk repeateren bagud, og slip den.– Når repeateren monteres igen, skal den isættes mod bilens forende og derefter føres bagud.Gule pærer (blinklys og siderepeatere) skal udskiftes med pærer med samme specifikation og farve.

184

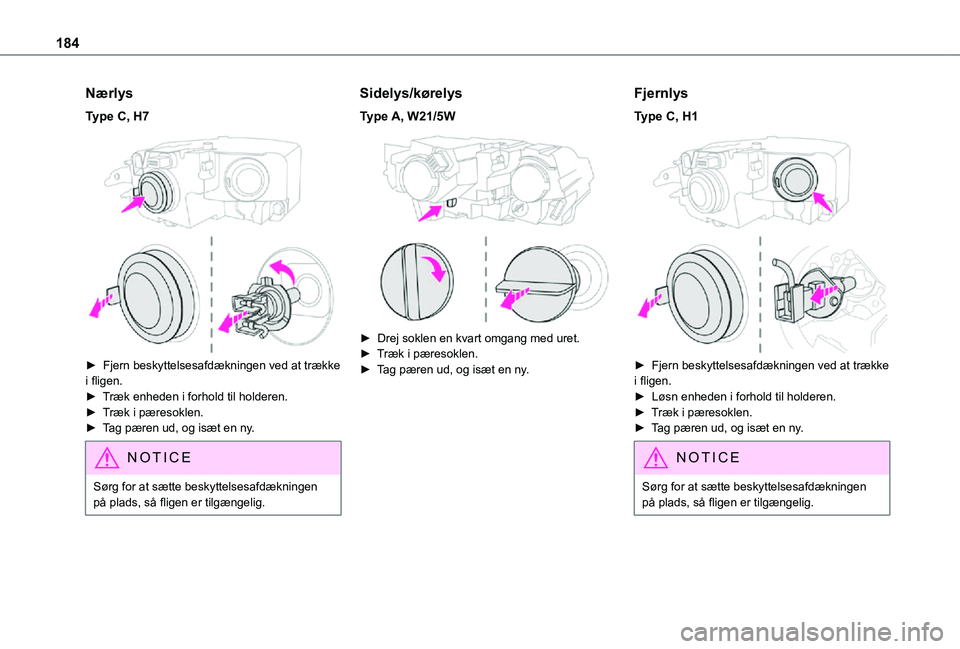

Nærlys
Type C, H7

► Fjern beskyttelsesafdækningen ved at trække i fligen. ► Træk enheden i forhold til holderen.► Træk i pæresoklen.► Tag pæren ud, og isæt en ny.
NOTIC E
Sørg for at sætte beskyttelsesafdækningen på plads, så fligen er tilgængelig.
Sidelys/kørelys
Type A, W21/5W

► Drej soklen en kvart omgang med uret.► Træk i pæresoklen.► Tag pæren ud, og isæt en ny.
Fjernlys
Type C, H1

► Fjern beskyttelsesafdækningen ved at trække i fligen.► Løsn enheden i forhold til holderen.► Træk i pæresoklen.► Tag pæren ud, og isæt en ny.
NOTIC E
Sørg for at sætte beskyttelsesafdækningen på plads, så fligen er tilgængelig.

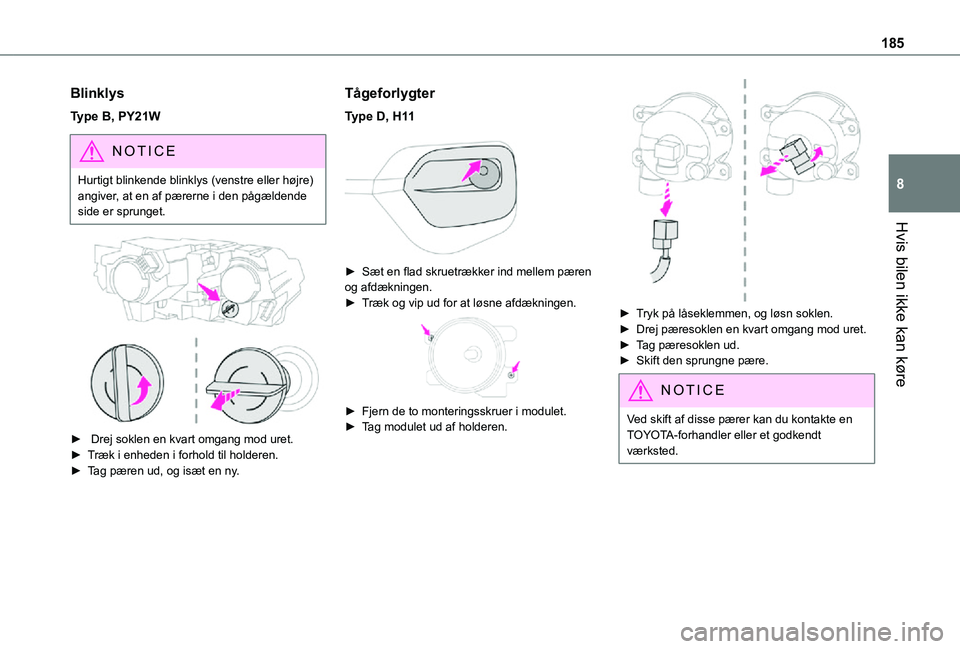

185
Hvis bilen ikke kan køre
8
Blinklys
Type B, PY21W
NOTIC E
Hurtigt blinkende blinklys (venstre eller højre) angiver, at en af pærerne i den pågældende side er sprunget.


► Drej soklen en kvart omgang mod uret.► Træk i enheden i forhold til holderen.► Tag pæren ud, og isæt en ny.
TÃ¥geforlygter
Type D, H11

► Sæt en flad skruetrækker ind mellem pæren og afdækningen.► Træk og vip ud for at løsne afdækningen.

â–º Fjern de to monteringsskruer i modulet.â–º Tag modulet ud af holderen.

► Tryk på låseklemmen, og løsn soklen.► Drej pæresoklen en kvart omgang mod uret.► Tag pæresoklen ud.► Skift den sprungne pære.
NOTIC E
Ved skift af disse pærer kan du kontakte en TOYOTA-forhandler eller et godkendt værksted.

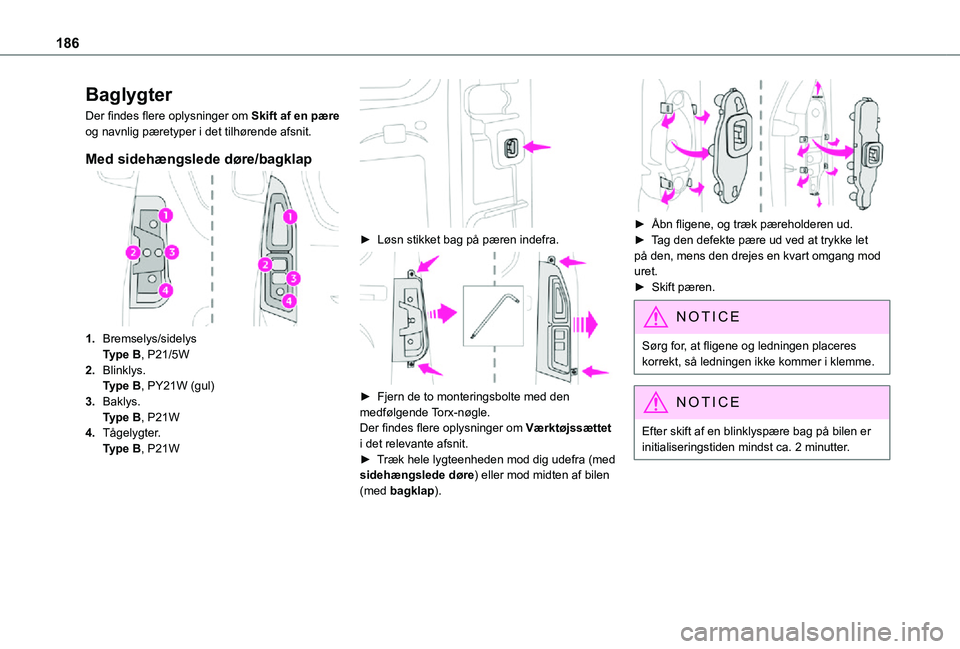

186
Baglygter
Der findes flere oplysninger om Skift af en pære og navnlig pæretyper i det tilhørende afsnit.
Med sidehængslede døre/bagklap
1.Bremselys/sidelysType B, P21/5W
2.Blinklys.Type B, PY21W (gul)
3.Baklys.Type B, P21W
4.TÃ¥gelygter.Type B, P21W

► Løsn stikket bag på pæren indefra.

► Fjern de to monteringsbolte med den medfølgende Torx-nøgle.Der findes flere oplysninger om Værktøjssættet i det relevante afsnit.► Træk hele lygteenheden mod dig udefra (med sidehængslede døre) eller mod midten af bilen (med bagklap).

► Åbn fligene, og træk pæreholderen ud.► Tag den defekte pære ud ved at trykke let på den, mens den drejes en kvart omgang mod uret.► Skift pæren.
NOTIC E
Sørg for, at fligene og ledningen placeres korrekt, så ledningen ikke kommer i klemme.
NOTIC E
Efter skift af en blinklyspære bag på bilen er
initialiseringstiden mindst ca. 2 minutter.

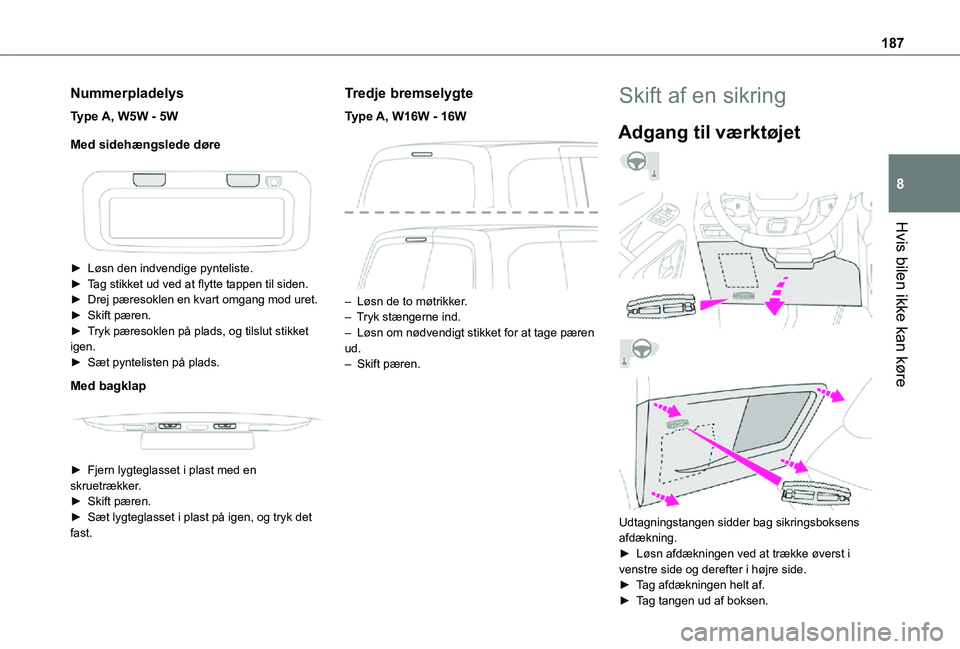

187
Hvis bilen ikke kan køre
8
Nummerpladelys
Type A, W5W - 5W
Med sidehængslede døre


► Løsn den indvendige pynteliste.► Tag stikket ud ved at flytte tappen til siden.► Drej pæresoklen en kvart omgang mod uret.► Skift pæren.► Tryk pæresoklen på plads, og tilslut stikket igen.► Sæt pyntelisten på plads.
Med bagklap


► Fjern lygteglasset i plast med en skruetrækker.► Skift pæren.► Sæt lygteglasset i plast på igen, og tryk det fast.
Tredje bremselygte
Type A, W16W - 16W

– Løsn de to møtrikker.– Tryk stængerne ind.– Løsn om nødvendigt stikket for at tage pæren ud.– Skift pæren.
Skift af en sikring
Adgang til værktøjet




Udtagningstangen sidder bag sikringsboksens afdækning.
► Løsn afdækningen ved at trække øverst i venstre side og derefter i højre side.► Tag afdækningen helt af.► Tag tangen ud af boksen.

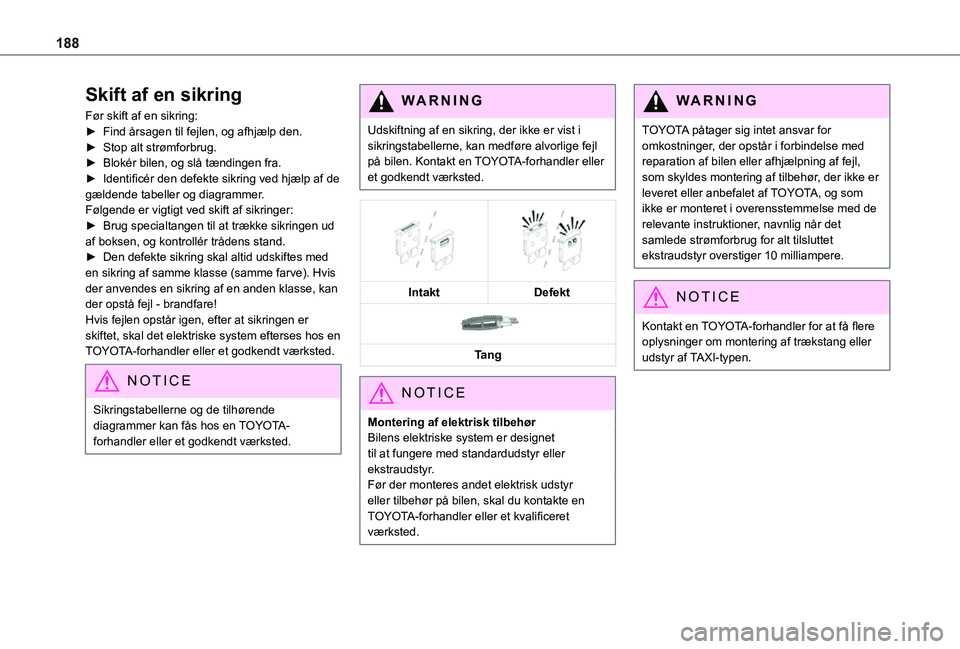

188
Skift af en sikring
Før skift af en sikring:► Find årsagen til fejlen, og afhjælp den.► Stop alt strømforbrug.► Blokér bilen, og slå tændingen fra.► Identificér den defekte sikring ved hjælp af de gældende tabeller og diagrammer.Følgende er vigtigt ved skift af sikringer:► Brug specialtangen til at trække sikringen ud af boksen, og kontrollér trådens stand.► Den defekte sikring skal altid udskiftes med en sikring af samme klasse (samme farve). Hvis der anvendes en sikring af en anden klasse, kan der opstå fejl - brandfare!Hvis fejlen opstår igen, efter at sikringen er skiftet, skal det elektriske system efterses hos en TOYOTA-forhandler eller et godkendt værksted.
NOTIC E
Sikringstabellerne og de tilhørende diagrammer kan fås hos en TOYOTA-forhandler eller et godkendt værksted.
WARNI NG
Udskiftning af en sikring, der ikke er vist i sikringstabellerne, kan medføre alvorlige fejl på bilen. Kontakt en TOYOTA-forhandler eller et godkendt værksted.




IntaktDefekt

Tang
NOTIC E
Montering af elektrisk tilbehørBilens elektriske system er designet til at fungere med standardudstyr eller ekstraudstyr.
Før der monteres andet elektrisk udstyr eller tilbehør på bilen, skal du kontakte en TOYOTA-forhandler eller et kvalificeret værksted.
WARNI NG
TOYOTA påtager sig intet ansvar for omkostninger, der opstår i forbindelse med reparation af bilen eller afhjælpning af fejl, som skyldes montering af tilbehør, der ikke er leveret eller anbefalet af TOYOTA, og som ikke er monteret i overensstemmelse med de relevante instruktioner, navnlig når det samlede strømforbrug for alt tilsluttet ekstraudstyr overstiger 10 milliampere.
NOTIC E
Kontakt en TOYOTA-forhandler for at få flere oplysninger om montering af trækstang eller udstyr af TAXI-typen.

189
Hvis bilen ikke kan køre
8

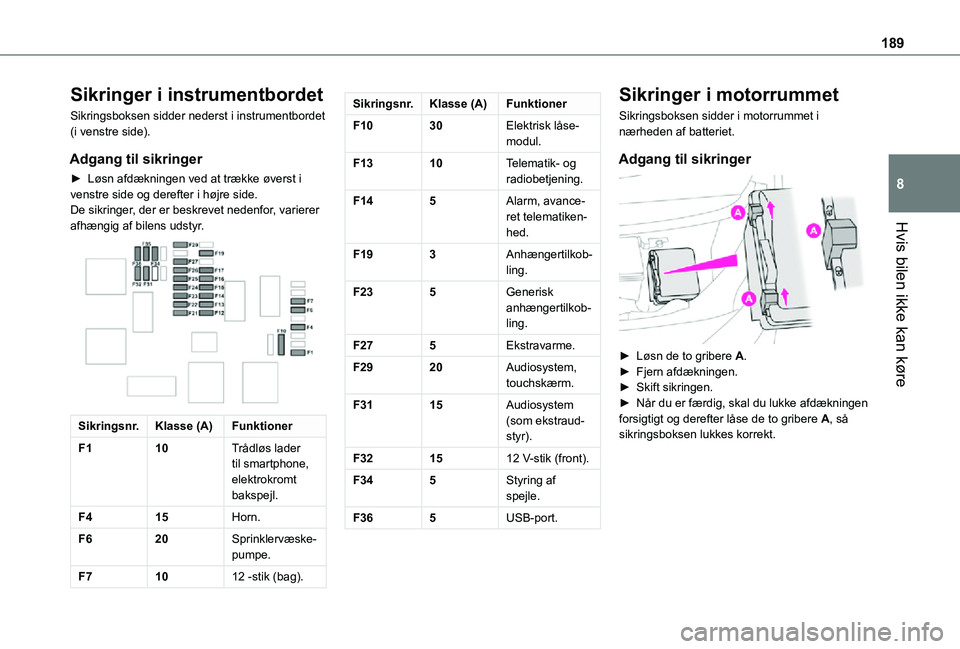

Sikringer i instrumentbordet
Sikringsboksen sidder nederst i instrumentbordet (i venstre side).
Adgang til sikringer
► Løsn afdækningen ved at trække øverst i venstre side og derefter i højre side.De sikringer, der er beskrevet nedenfor, varierer afhængig af bilens udstyr.

Sikringsnr.Klasse (A)Funktioner
F110Trådløs lader til smartphone, elektrokromt bakspejl.
F415Horn.
F620Sprinklervæske-pumpe.
F71012 -stik (bag).
Sikringsnr.Klasse (A)Funktioner
F1030Elektrisk låse-modul.
F1310Telematik- og radiobetjening.
F145Alarm, avance-ret telematiken-hed.
F193Anhængertilkob-ling.
F235Generisk anhængertilkob-ling.
F275Ekstravarme.
F2920Audiosystem, touchskærm.
F3115Audiosystem (som ekstraud-styr).
F321512 V-stik (front).
F345Styring af spejle.
F365USB-port.
Sikringer i motorrummet
Sikringsboksen sidder i motorrummet i nærheden af batteriet.
Adgang til sikringer

► Løsn de to gribere A.► Fjern afdækningen.► Skift sikringen.► Når du er færdig, skal du lukke afdækningen forsigtigt og derefter låse de to gribere A, så sikringsboksen lukkes korrekt.

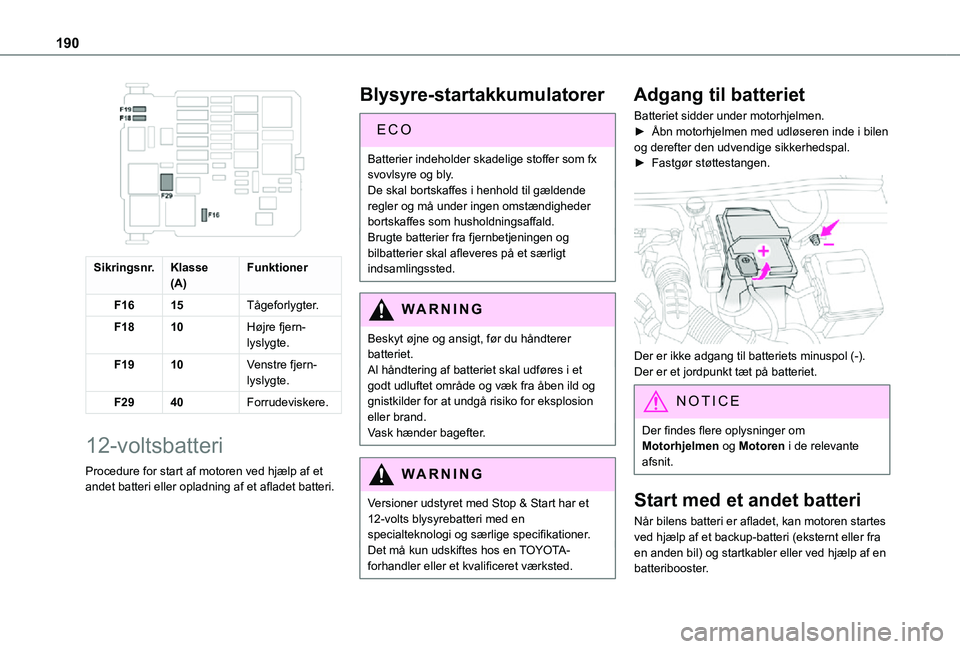

190

Sikringsnr.Klasse(A)Funktioner
F1615TÃ¥geforlygter.
F1810Højre fjern-lyslygte.
F1910Venstre fjern-lyslygte.
F2940Forrudeviskere.
12-voltsbatteri
Procedure for start af motoren ved hjælp af et
andet batteri eller opladning af et afladet batteri.
Blysyre-startakkumulatorer
ECO
Batterier indeholder skadelige stoffer som fx svovlsyre og bly.De skal bortskaffes i henhold til gældende regler og må under ingen omstændigheder bortskaffes som husholdningsaffald.Brugte batterier fra fjernbetjeningen og
bilbatterier skal afleveres på et særligt indsamlingssted.
WARNI NG
Beskyt øjne og ansigt, før du håndterer batteriet.Al håndtering af batteriet skal udføres i et godt udluftet område og væk fra åben ild og gnistkilder for at undgå risiko for eksplosion eller brand.Vask hænder bagefter.
WARNI NG
Versioner udstyret med Stop & Start har et 12-volts blysyrebatteri med en specialteknologi og særlige specifikationer.
Det må kun udskiftes hos en TOYOTA-forhandler eller et kvalificeret værksted.
Adgang til batteriet
Batteriet sidder under motorhjelmen.► Åbn motorhjelmen med udløseren inde i bilen og derefter den udvendige sikkerhedspal.► Fastgør støttestangen.

Der er ikke adgang til batteriets minuspol (-).Der er et jordpunkt tæt på batteriet.
NOTIC E
Der findes flere oplysninger om Motorhjelmen og Motoren i de relevante afsnit.
Start med et andet batteri
Når bilens batteri er afladet, kan motoren startes ved hjælp af et backup-batteri (eksternt eller fra
en anden bil) og startkabler eller ved hjælp af en batteribooster.
