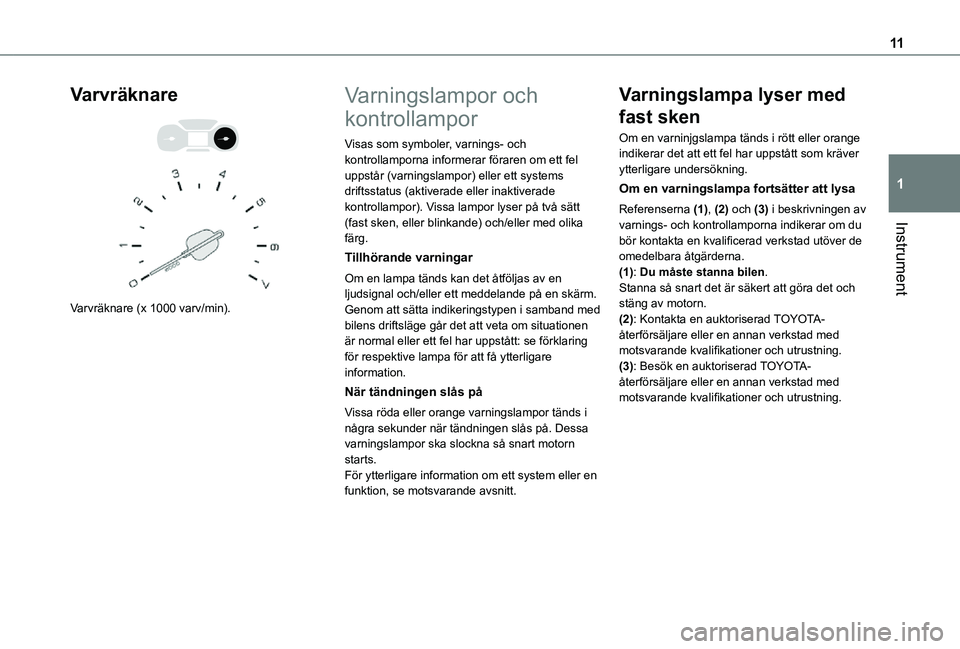

11
Instrument
1
Varvräknare


Varvräknare (x 1000 varv/min).
Varningslampor och
kontrollampor
Visas som symboler, varnings- och kontrollamporna informerar föraren om ett fel uppstår (varningslampor) eller ett systems driftsstatus (aktiverade eller inaktiverade kontrollampor). Vissa lampor lyser på två sätt (fast sken, eller blinkande) och/eller med olika färg.
Tillhörande varningar
Om en lampa tänds kan det åtföljas av en ljudsignal och/eller ett meddelande på en skärm.Genom att sätta indikeringstypen i samband med bilens driftsläge går det att veta om situationen är normal eller ett fel har uppstått: se förklaring för respektive lampa för att få ytterligare information.
När tändningen slås på
Vissa röda eller orange varningslampor tänds i några sekunder när tändningen slås på. Dessa varningslampor ska slockna så snart motorn
starts.För ytterligare information om ett system eller en funktion, se motsvarande avsnitt.
Varningslampa lyser med
fast sken
Om en varninjgslampa tänds i rött eller orange indikerar det att ett fel har uppstått som kräver ytterligare undersökning.
Om en varningslampa fortsätter att lysa
Referenserna (1), (2) och (3) i beskrivningen av varnings- och kontrollamporna indikerar om du bör kontakta en kvalificerad verkstad utöver de omedelbara åtgärderna.(1): Du måste stanna bilen.Stanna så snart det är säkert att göra det och stäng av motorn.(2): Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.(3): Besök en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.

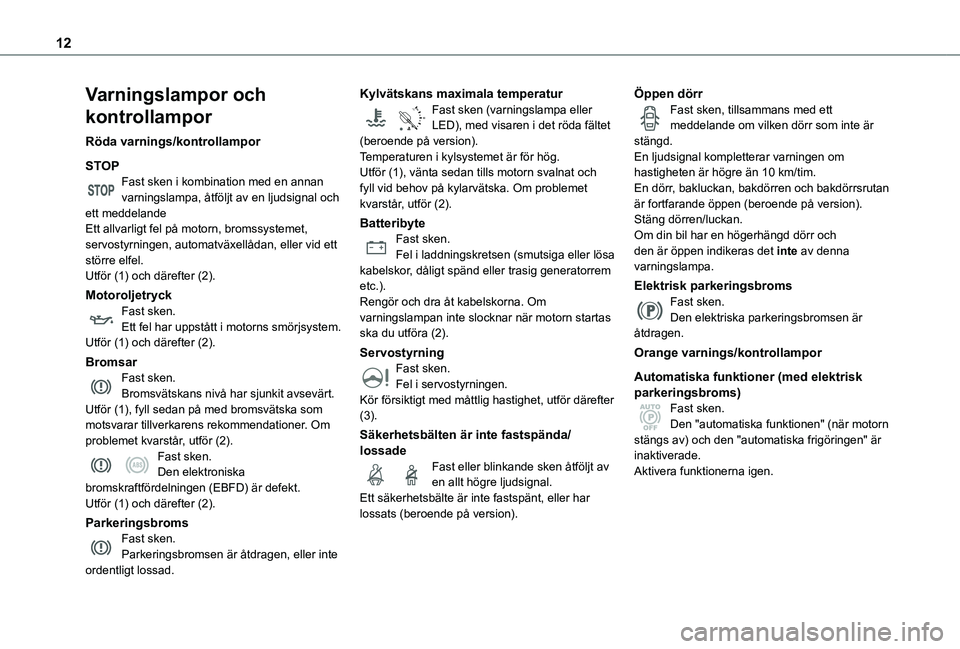

12
Varningslampor och
kontrollampor
Röda varnings/kontrollampor
STOPFast sken i kombination med en annan varningslampa, åtföljt av en ljudsignal och ett meddelandeEtt allvarligt fel på motorn, bromssystemet, servostyrningen, automatväxellådan, eller vid ett större elfel.Utför (1) och därefter (2).
MotoroljetryckFast sken.Ett fel har uppstått i motorns smörjsystem.Utför (1) och därefter (2).
BromsarFast sken.Bromsvätskans nivå har sjunkit avsevärt.Utför (1), fyll sedan på med bromsvätska som motsvarar tillverkarens rekommendationer. Om problemet kvarstår, utför (2).
Fast sken.Den elektroniska bromskraftfördelningen (EBFD) är defekt.Utför (1) och därefter (2).
ParkeringsbromsFast sken.Parkeringsbromsen är åtdragen, eller inte ordentligt lossad.
Kylvätskans maximala temperatur
90°CFast sken (varningslampa eller LED), med visaren i det röda fältet (beroende på version).Temperaturen i kylsystemet är för hög.Utför (1), vänta sedan tills motorn svalnat och fyll vid behov på kylarvätska. Om problemet kvarstår, utför (2).
BatteribyteFast sken.Fel i laddningskretsen (smutsiga eller lösa kabelskor, dåligt spänd eller trasig generatorrem etc.).Rengör och dra åt kabelskorna. Om varningslampan inte slocknar när motorn startas ska du utföra (2).
ServostyrningFast sken.Fel i servostyrningen.Kör försiktigt med måttlig hastighet, utför därefter (3).
Säkerhetsbälten är inte fastspända/
lossadeFast eller blinkande sken åtföljt av en allt högre ljudsignal.Ett säkerhetsbälte är inte fastspänt, eller har lossats (beroende på version).
Öppen dörrFast sken, tillsammans med ett meddelande om vilken dörr som inte är stängd.En ljudsignal kompletterar varningen om hastigheten är högre än 10 km/tim.En dörr, bakluckan, bakdörren och bakdörrsrutan är fortfarande öppen (beroende på version).Stäng dörren/luckan.Om din bil har en högerhängd dörr och den är öppen indikeras det inte av denna varningslampa.
Elektrisk parkeringsbromsFast sken.Den elektriska parkeringsbromsen är åtdragen.
Orange varnings/kontrollampor
Automatiska funktioner (med elektrisk parkeringsbroms)Fast sken.Den "automatiska funktionen" (när motorn stängs av) och den "automatiska frigöringen" är
inaktiverade.Aktivera funktionerna igen.

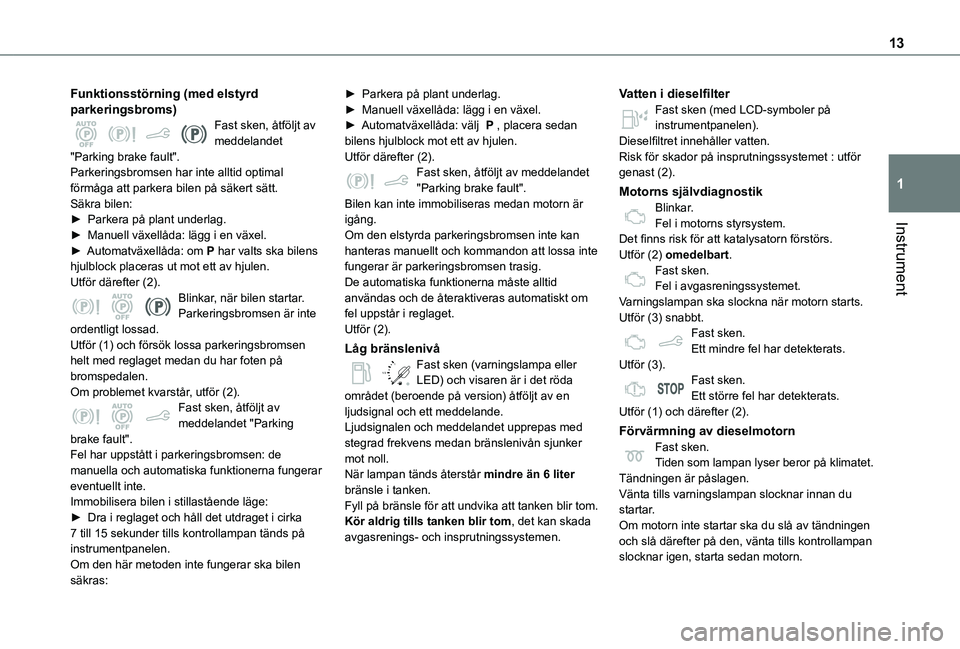

13
Instrument
1
Funktionsstörning (med elstyrd parkeringsbroms)Fast sken, åtföljt av meddelandet "Parking brake fault".Parkeringsbromsen har inte alltid optimal förmåga att parkera bilen på säkert sätt.Säkra bilen:► Parkera på plant underlag.► Manuell växellåda: lägg i en växel.► Automatväxellåda: om P har valts ska bilens hjulblock placeras ut mot ett av hjulen.Utför därefter (2).Blinkar, när bilen startar.Parkeringsbromsen är inte ordentligt lossad.Utför (1) och försök lossa parkeringsbromsen helt med reglaget medan du har foten på bromspedalen.Om problemet kvarstår, utför (2).Fast sken, åtföljt av meddelandet "Parking brake fault".
Fel har uppstått i parkeringsbromsen: de manuella och automatiska funktionerna fungerar eventuellt inte.Immobilisera bilen i stillastående läge:► Dra i reglaget och håll det utdraget i cirka 7 till 15 sekunder tills kontrollampan tänds på instrumentpanelen.Om den här metoden inte fungerar ska bilen säkras:
► Parkera på plant underlag.► Manuell växellåda: lägg i en växel.► Automatväxellåda: välj P , placera sedan bilens hjulblock mot ett av hjulen.Utför därefter (2).Fast sken, åtföljt av meddelandet "Parking brake fault".Bilen kan inte immobiliseras medan motorn är igång.Om den elstyrda parkeringsbromsen inte kan hanteras manuellt och kommandon att lossa inte fungerar är parkeringsbromsen trasig.De automatiska funktionerna måste alltid användas och de återaktiveras automatiskt om fel uppstår i reglaget.Utför (2).
Låg bränslenivå
/2
1 1Fast sken (varningslampa eller LED) och visaren är i det röda området (beroende på version) åtföljt av en ljudsignal och ett meddelande.Ljudsignalen och meddelandet upprepas med stegrad frekvens medan bränslenivån sjunker
mot noll.När lampan tänds återstår mindre än 6 liter bränsle i tanken.Fyll på bränsle för att undvika att tanken blir tom.Kör aldrig tills tanken blir tom, det kan skada avgasrenings- och insprutningssystemen.
Vatten i dieselfilterFast sken (med LCD-symboler på instrumentpanelen).Dieselfiltret innehåller vatten.Risk för skador på insprutningssystemet : utför genast (2).
Motorns självdiagnostikBlinkar.Fel i motorns styrsystem.Det finns risk för att katalysatorn förstörs.Utför (2) omedelbart.Fast sken.Fel i avgasreningssystemet.Varningslampan ska slockna när motorn starts.Utför (3) snabbt.Fast sken.Ett mindre fel har detekterats.Utför (3).Fast sken.Ett större fel har detekterats.Utför (1) och därefter (2).
Förvärmning av dieselmotorn
Fast sken.Tiden som lampan lyser beror på klimatet.Tändningen är påslagen.Vänta tills varningslampan slocknar innan du startar.Om motorn inte startar ska du slå av tändningen och slå därefter på den, vänta tills kontrollampan slocknar igen, starta sedan motorn.

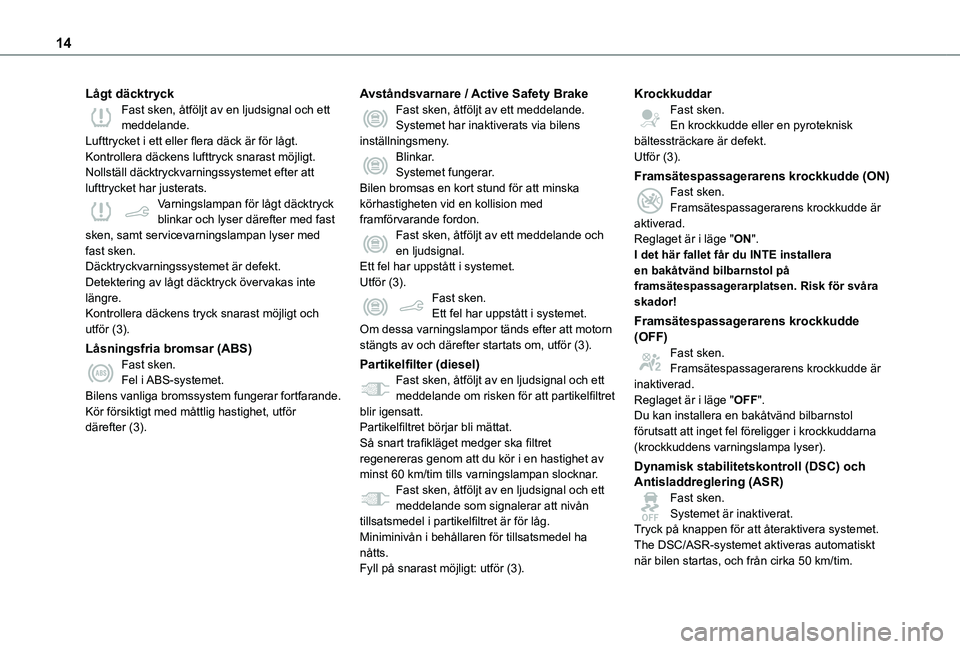

14
Lågt däcktryckFast sken, åtföljt av en ljudsignal och ett meddelande.Lufttrycket i ett eller flera däck är för lågt.Kontrollera däckens lufttryck snarast möjligt.Nollställ däcktryckvarningssystemet efter att lufttrycket har justerats.Varningslampan för lågt däcktryck blinkar och lyser därefter med fast sken, samt servicevarningslampan lyser med fast sken.Däcktryckvarningssystemet är defekt.Detektering av lågt däcktryck övervakas inte längre.Kontrollera däckens tryck snarast möjligt och utför (3).
Låsningsfria bromsar (ABS)Fast sken.Fel i ABS-systemet.Bilens vanliga bromssystem fungerar fortfarande.Kör försiktigt med måttlig hastighet, utför därefter (3).
Avståndsvarnare / Active Safety BrakeFast sken, åtföljt av ett meddelande.Systemet har inaktiverats via bilens inställningsmeny.Blinkar.Systemet fungerar.Bilen bromsas en kort stund för att minska körhastigheten vid en kollision med framförvarande fordon.Fast sken, åtföljt av ett meddelande och en ljudsignal.Ett fel har uppstått i systemet.Utför (3).Fast sken.Ett fel har uppstått i systemet.Om dessa varningslampor tänds efter att motorn stängts av och därefter startats om, utför (3).
Partikelfilter (diesel)Fast sken, åtföljt av en ljudsignal och ett meddelande om risken för att partikelfiltret blir igensatt.Partikelfiltret börjar bli mättat.Så snart trafikläget medger ska filtret
regenereras genom att du kör i en hastighet av minst 60 km/tim tills varningslampan slocknar.Fast sken, åtföljt av en ljudsignal och ett meddelande som signalerar att nivån tillsatsmedel i partikelfiltret är för låg.Miniminivån i behållaren för tillsatsmedel ha nåtts.Fyll på snarast möjligt: utför (3).
KrockkuddarFast sken.En krockkudde eller en pyroteknisk bältessträckare är defekt.Utför (3).
Framsätespassagerarens krockkudde (ON)Fast sken.Framsätespassagerarens krockkudde är aktiverad.Reglaget är i läge "ON".I det här fallet får du INTE installera en bakåtvänd bilbarnstol på framsätespassagerarplatsen. Risk för svåra skador!
Framsätespassagerarens krockkudde (OFF)Fast sken.Framsätespassagerarens krockkudde är inaktiverad.Reglaget är i läge "OFF".Du kan installera en bakåtvänd bilbarnstol förutsatt att inget fel föreligger i krockkuddarna
(krockkuddens varningslampa lyser).
Dynamisk stabilitetskontroll (DSC) och Antisladdreglering (ASR)Fast sken.Systemet är inaktiverat.Tryck på knappen för att återaktivera systemet.The DSC/ASR-systemet aktiveras automatiskt när bilen startas, och från cirka 50 km/tim.

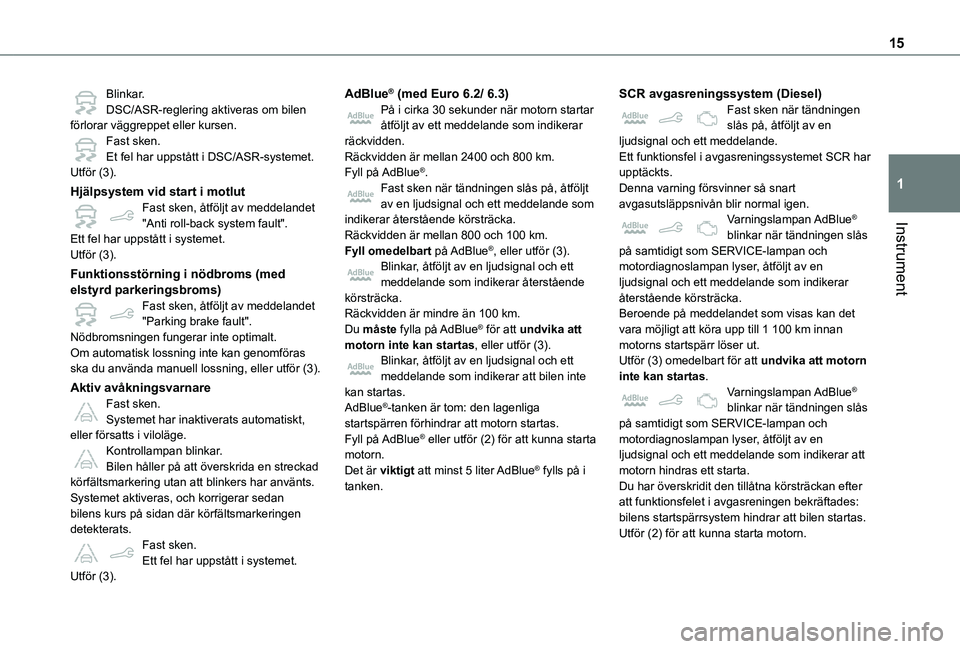

15
Instrument
1
Blinkar.DSC/ASR-reglering aktiveras om bilen förlorar väggreppet eller kursen.Fast sken.Et fel har uppstått i DSC/ASR-systemet.Utför (3).
Hjälpsystem vid start i motlutFast sken, åtföljt av meddelandet "Anti roll-back system fault".Ett fel har uppstått i systemet.Utför (3).
Funktionsstörning i nödbroms (med elstyrd parkeringsbroms)Fast sken, åtföljt av meddelandet "Parking brake fault".Nödbromsningen fungerar inte optimalt.Om automatisk lossning inte kan genomföras ska du använda manuell lossning, eller utför (3).
Aktiv avåkningsvarnareFast sken.Systemet har inaktiverats automatiskt, eller försatts i viloläge.
Kontrollampan blinkar.Bilen håller på att överskrida en streckad körfältsmarkering utan att blinkers har använts.Systemet aktiveras, och korrigerar sedan bilens kurs på sidan där körfältsmarkeringen detekterats.Fast sken.Ett fel har uppstått i systemet.Utför (3).
AdBlue® (med Euro 6.2/ 6.3)På i cirka 30 sekunder när motorn startar åtföljt av ett meddelande som indikerar räckvidden.Räckvidden är mellan 2400 och 800 km.Fyll på AdBlue®.Fast sken när tändningen slås på, åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.Räckvidden är mellan 800 och 100 km.Fyll omedelbart på AdBlue®, eller utför (3).Blinkar, åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.Räckvidden är mindre än 100 km.Du måste fylla på AdBlue® för att undvika att motorn inte kan startas, eller utför (3).Blinkar, åtföljt av en ljudsignal och ett meddelande som indikerar att bilen inte kan startas.AdBlue®-tanken är tom: den lagenliga startspärren förhindrar att motorn startas.Fyll på AdBlue® eller utför (2) för att kunna starta
motorn.Det är viktigt att minst 5 liter AdBlue® fylls på i tanken.
SCR avgasreningssystem (Diesel)Fast sken när tändningen slås på, åtföljt av en ljudsignal och ett meddelande.Ett funktionsfel i avgasreningssystemet SCR har upptäckts.Denna varning försvinner så snart avgasutsläppsnivån blir normal igen.Varningslampan AdBlue® blinkar när tändningen slås på samtidigt som SERVICE-lampan och motordiagnoslampan lyser, åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.Beroende på meddelandet som visas kan det vara möjligt att köra upp till 1 100 km innan motorns startspärr löser ut.Utför (3) omedelbart för att undvika att motorn inte kan startas.Varningslampan AdBlue® blinkar när tändningen slås på samtidigt som SERVICE-lampan och motordiagnoslampan lyser, åtföljt av en
ljudsignal och ett meddelande som indikerar att motorn hindras ett starta.Du har överskridit den tillåtna körsträckan efter att funktionsfelet i avgasreningen bekräftades: bilens startspärrsystem hindrar att bilen startas.Utför (2) för att kunna starta motorn.

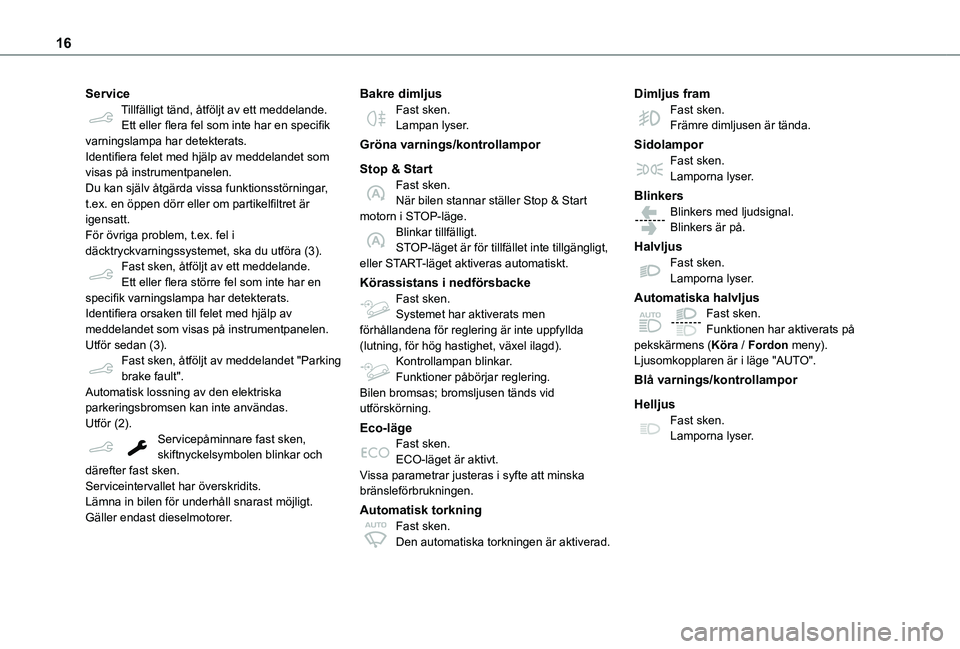

16
ServiceTillfälligt tänd, åtföljt av ett meddelande.Ett eller flera fel som inte har en specifik varningslampa har detekterats.Identifiera felet med hjälp av meddelandet som visas på instrumentpanelen.Du kan själv åtgärda vissa funktionsstörningar, t.ex. en öppen dörr eller om partikelfiltret är igensatt.För övriga problem, t.ex. fel i däcktryckvarningssystemet, ska du utföra (3).Fast sken, åtföljt av ett meddelande.Ett eller flera större fel som inte har en specifik varningslampa har detekterats.Identifiera orsaken till felet med hjälp av meddelandet som visas på instrumentpanelen. Utför sedan (3).Fast sken, åtföljt av meddelandet "Parking brake fault".Automatisk lossning av den elektriska parkeringsbromsen kan inte användas.Utför (2).Servicepåminnare fast sken,
skiftnyckelsymbolen blinkar och därefter fast sken.Serviceintervallet har överskridits.Lämna in bilen för underhåll snarast möjligt.Gäller endast dieselmotorer.
Bakre dimljusFast sken.Lampan lyser.
Gröna varnings/kontrollampor
Stop & StartFast sken.När bilen stannar ställer Stop & Start motorn i STOP-läge.Blinkar tillfälligt.STOP-läget är för tillfället inte tillgängligt, eller START-läget aktiveras automatiskt.
Körassistans i nedförsbackeFast sken.Systemet har aktiverats men förhållandena för reglering är inte uppfyllda (lutning, för hög hastighet, växel ilagd).Kontrollampan blinkar.Funktioner påbörjar reglering.Bilen bromsas; bromsljusen tänds vid utförskörning.
Eco-lägeFast sken.
ECO-läget är aktivt.Vissa parametrar justeras i syfte att minska bränsleförbrukningen.
Automatisk torkningFast sken.Den automatiska torkningen är aktiverad.
Dimljus framFast sken.Främre dimljusen är tända.
SidolamporFast sken.Lamporna lyser.
BlinkersBlinkers med ljudsignal.Blinkers är på.
HalvljusFast sken.Lamporna lyser.
Automatiska halvljusFast sken.Funktionen har aktiverats på pekskärmens (Köra / Fordon meny).Ljusomkopplaren är i läge "AUTO".
Blå varnings/kontrollampor
HelljusFast sken.Lamporna lyser.

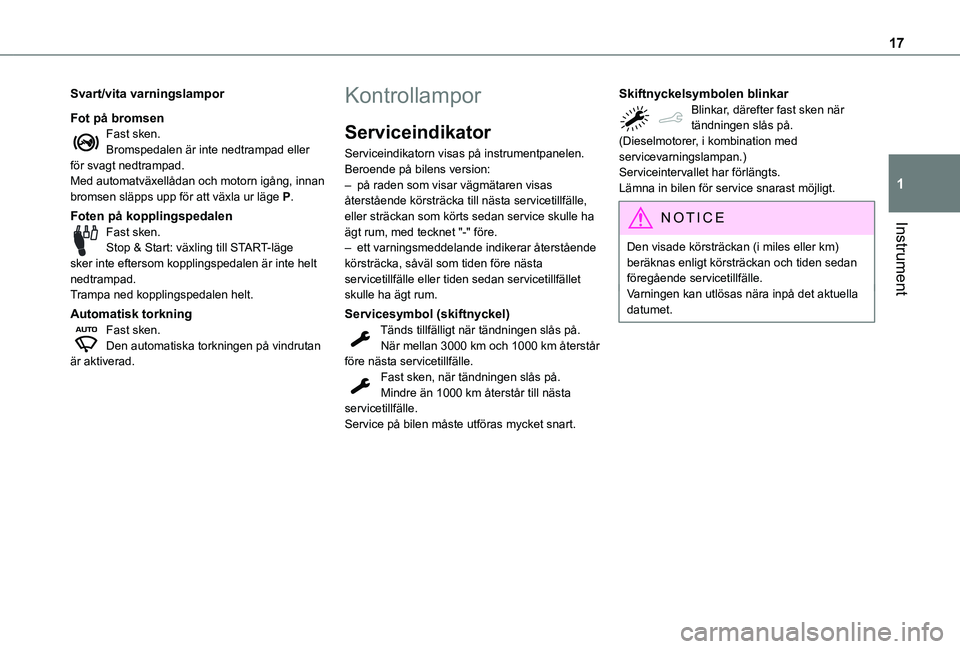

17
Instrument
1
Svart/vita varningslampor
Fot på bromsenFast sken.Bromspedalen är inte nedtrampad eller för svagt nedtrampad.Med automatväxellådan och motorn igång, innan bromsen släpps upp för att växla ur läge P.
Foten på kopplingspedalenFast sken.Stop & Start: växling till START-läge sker inte eftersom kopplingspedalen är inte helt nedtrampad.Trampa ned kopplingspedalen helt.
Automatisk torkningFast sken.Den automatiska torkningen på vindrutan är aktiverad.
Kontrollampor
Serviceindikator
Serviceindikatorn visas på instrumentpanelen. Beroende på bilens version:– på raden som visar vägmätaren visas återstående körsträcka till nästa servicetillfälle, eller sträckan som körts sedan service skulle ha ägt rum, med tecknet "-" före.– ett varningsmeddelande indikerar återstående körsträcka, såväl som tiden före nästa servicetillfälle eller tiden sedan servicetillfället skulle ha ägt rum.
Servicesymbol (skiftnyckel)Tänds tillfälligt när tändningen slås på.När mellan 3000 km och 1000 km återstår före nästa servicetillfälle.Fast sken, när tändningen slås på.Mindre än 1000 km återstår till nästa servicetillfälle.Service på bilen måste utföras mycket snart.
Skiftnyckelsymbolen blinkarBlinkar, därefter fast sken när tändningen slås på.(Dieselmotorer, i kombination med servicevarningslampan.)Serviceintervallet har förlängts.Lämna in bilen för service snarast möjligt.
NOTIC E
Den visade körsträckan (i miles eller km) beräknas enligt körsträckan och tiden sedan föregående servicetillfälle.Varningen kan utlösas nära inpå det aktuella datumet.

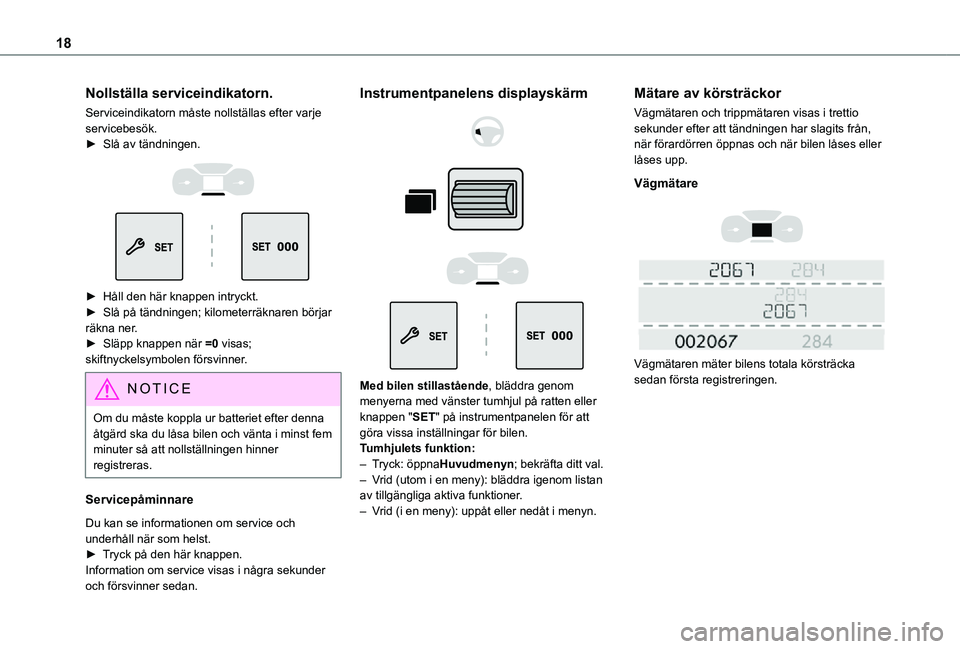

18
Nollställa serviceindikatorn.
Serviceindikatorn måste nollställas efter varje servicebesök.► Slå av tändningen.


► Håll den här knappen intryckt.► Slå på tändningen; kilometerräknaren börjar räkna ner.► Släpp knappen när =0 visas; skiftnyckelsymbolen försvinner.
NOTIC E
Om du måste koppla ur batteriet efter denna åtgärd ska du låsa bilen och vänta i minst fem minuter så att nollställningen hinner registreras.
Servicepåminnare
Du kan se informationen om service och underhåll när som helst.
► Tryck på den här knappen.Information om service visas i några sekunder och försvinner sedan.
Instrumentpanelens displayskärm




Med bilen stillastående, bläddra genom menyerna med vänster tumhjul på ratten eller knappen "SET" på instrumentpanelen för att göra vissa inställningar för bilen.Tumhjulets funktion:– Tryck: öppnaHuvudmenyn; bekräfta ditt val.
– Vrid (utom i en meny): bläddra igenom listan av tillgängliga aktiva funktioner.– Vrid (i en meny): uppåt eller nedåt i menyn.
Mätare av körsträckor
Vägmätaren och trippmätaren visas i trettio sekunder efter att tändningen har slagits från, när förardörren öppnas och när bilen låses eller låses upp.
Vägmätare



Vägmätaren mäter bilens totala körsträcka sedan första registreringen.

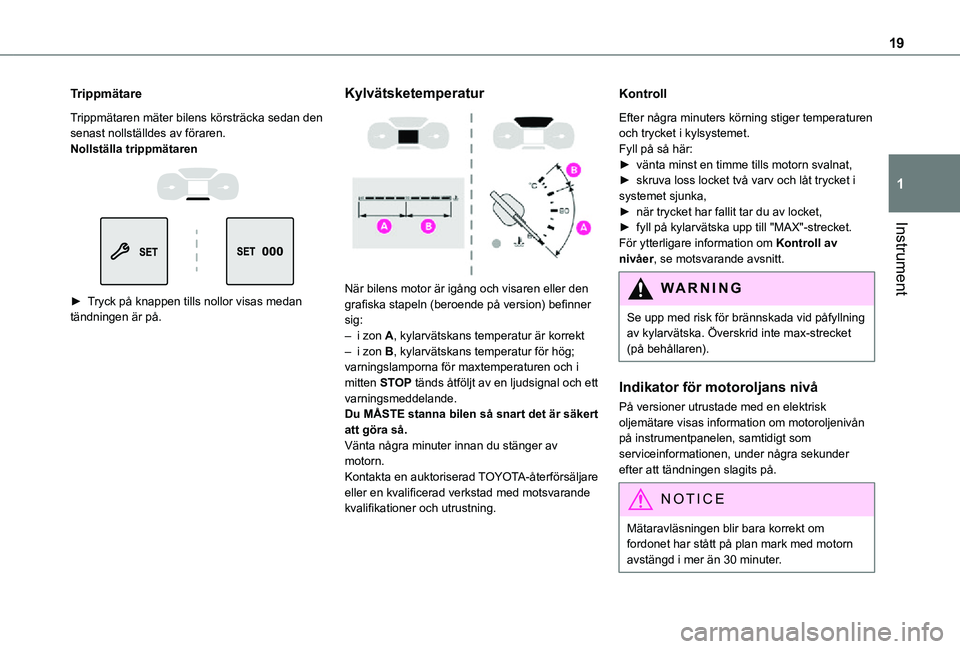

19
Instrument
1
Trippmätare
Trippmätaren mäter bilens körsträcka sedan den senast nollställdes av föraren.Nollställa trippmätaren


► Tryck på knappen tills nollor visas medan tändningen är på.
Kylvätsketemperatur

När bilens motor är igång och visaren eller den grafiska stapeln (beroende på version) befinner sig:– i zon A, kylarvätskans temperatur är korrekt– i zon B, kylarvätskans temperatur för hög; varningslamporna för maxtemperaturen och i mitten STOP tänds åtföljt av en ljudsignal och ett varningsmeddelande.Du MÅSTE stanna bilen så snart det är säkert att göra så.Vänta några minuter innan du stänger av motorn.Kontakta en auktoriserad TOYOTA-återförsäljare eller en kvalificerad verkstad med motsvarande kvalifikationer och utrustning.
Kontroll
Efter några minuters körning stiger temperaturen och trycket i kylsystemet.Fyll på så här:► vänta minst en timme tills motorn svalnat,► skruva loss locket två varv och låt trycket i systemet sjunka,► när trycket har fallit tar du av locket,► fyll på kylarvätska upp till "MAX"-strecket.För ytterligare information om Kontroll av nivåer, se motsvarande avsnitt.
WARNI NG
Se upp med risk för brännskada vid påfyllning av kylarvätska. Överskrid inte max-strecket (på behållaren).
Indikator för motoroljans nivå
På versioner utrustade med en elektrisk oljemätare visas information om motoroljenivån på instrumentpanelen, samtidigt som serviceinformationen, under några sekunder efter att tändningen slagits på.
NOTIC E
Mätaravläsningen blir bara korrekt om fordonet har stått på plan mark med motorn
avstängd i mer än 30 minuter.

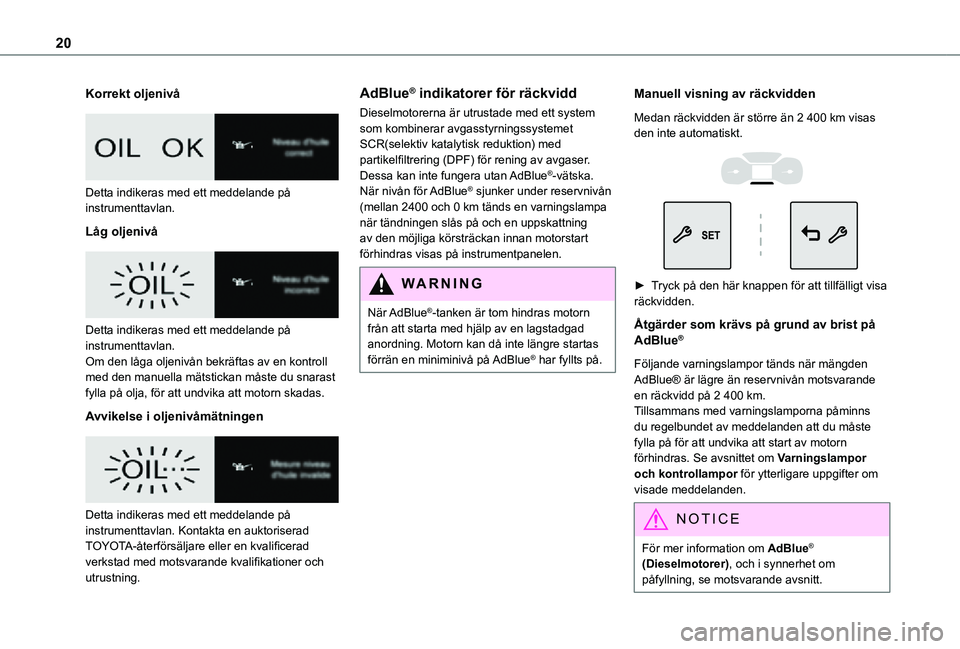

20
Korrekt oljenivå


Detta indikeras med ett meddelande på instrumenttavlan.
Låg oljenivå


Detta indikeras med ett meddelande på instrumenttavlan.Om den låga oljenivån bekräftas av en kontroll med den manuella mätstickan måste du snarast fylla på olja, för att undvika att motorn skadas.
Avvikelse i oljenivåmätningen


Detta indikeras med ett meddelande på instrumenttavlan. Kontakta en auktoriserad
TOYOTA-återförsäljare eller en kvalificerad verkstad med motsvarande kvalifikationer och utrustning.
AdBlue® indikatorer för räckvidd
Dieselmotorerna är utrustade med ett system som kombinerar avgasstyrningssystemet SCR(selektiv katalytisk reduktion) med partikelfiltrering (DPF) för rening av avgaser. Dessa kan inte fungera utan AdBlue®-vätska.När nivån för AdBlue® sjunker under reservnivån (mellan 2400 och 0 km tänds en varningslampa när tändningen slås på och en uppskattning av den möjliga körsträckan innan motorstart förhindras visas på instrumentpanelen.
WARNI NG
När AdBlue®-tanken är tom hindras motorn från att starta med hjälp av en lagstadgad anordning. Motorn kan då inte längre startas förrän en miniminivå på AdBlue® har fyllts på.
Manuell visning av räckvidden
Medan räckvidden är större än 2 400 km visas den inte automatiskt.


► Tryck på den här knappen för att tillfälligt visa räckvidden.
Åtgärder som krävs på grund av brist på AdBlue®
Följande varningslampor tänds när mängden AdBlue® är lägre än reservnivån motsvarande en räckvidd på 2 400 km.Tillsammans med varningslamporna påminns du regelbundet av meddelanden att du måste fylla på för att undvika att start av motorn förhindras. Se avsnittet om Varningslampor och kontrollampor för ytterligare uppgifter om visade meddelanden.
NOTIC E
För mer information om AdBlue® (Dieselmotorer), och i synnerhet om påfyllning, se motsvarande avsnitt.
