TOYOTA PROACE CITY VERSO 2021 Bruksanvisningar (in Swedish)

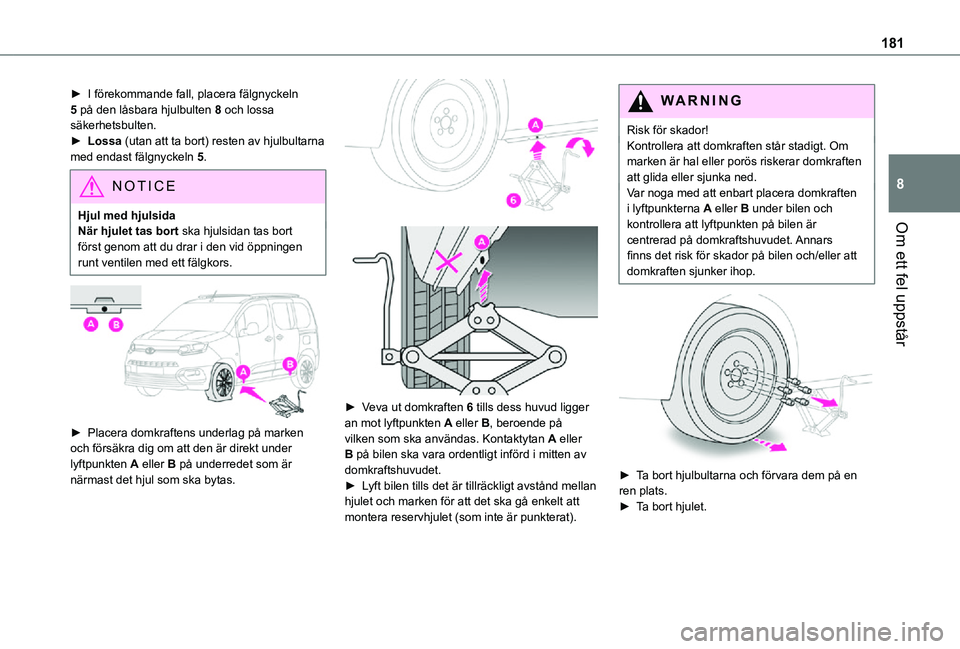

181
Om ett fel uppstår
8
► I förekommande fall, placera fälgnyckeln 5 på den låsbara hjulbulten 8 och lossa säkerhetsbulten.► Lossa (utan att ta bort) resten av hjulbultarna med endast fälgnyckeln 5.
NOTIC E
Hjul med hjulsidaNär hjulet tas bort ska hjulsidan tas bort
först genom att du drar i den vid öppningen runt ventilen med ett fälgkors.


► Placera domkraftens underlag på marken
och försäkra dig om att den är direkt under lyftpunkten A eller B på underredet som är närmast det hjul som ska bytas.


► Veva ut domkraften 6 tills dess huvud ligger an mot lyftpunkten A eller B, beroende på vilken som ska användas. Kontaktytan A eller B på bilen ska vara ordentligt införd i mitten av domkraftshuvudet.► Lyft bilen tills det är tillräckligt avstånd mellan hjulet och marken för att det ska gå enkelt att montera reservhjulet (som inte är punkterat).
WARNI NG
Risk för skador!Kontrollera att domkraften står stadigt. Om marken är hal eller porös riskerar domkraften att glida eller sjunka ned.Var noga med att enbart placera domkraften i lyftpunkterna A eller B under bilen och kontrollera att lyftpunkten på bilen är centrerad på domkraftshuvudet. Annars finns det risk för skador på bilen och/eller att domkraften sjunker ihop.


► Ta bort hjulbultarna och förvara dem på en ren plats.► Ta bort hjulet.

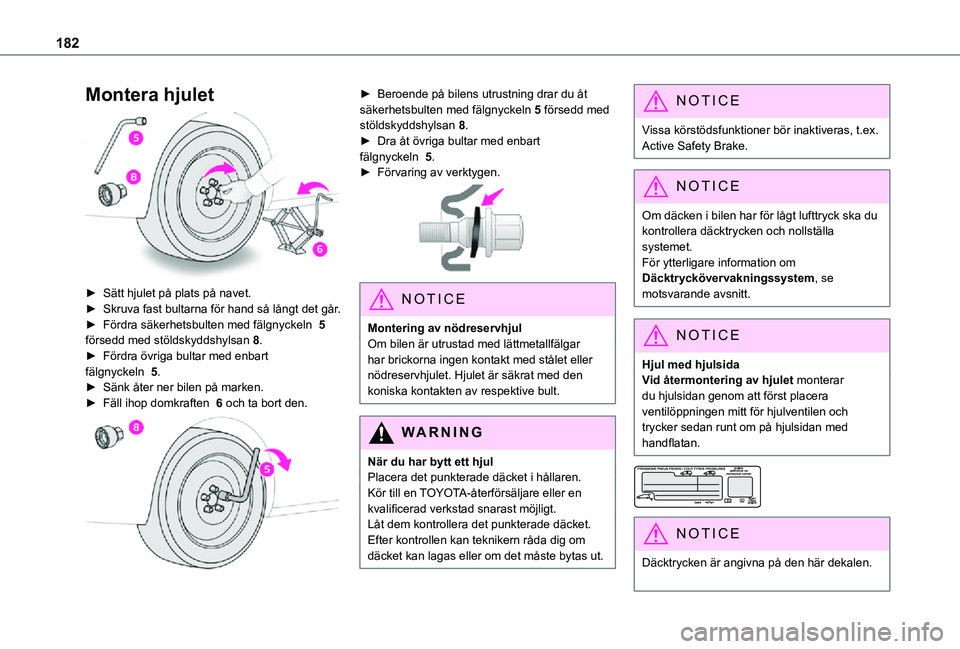

182
Montera hjulet

► Sätt hjulet på plats på navet.► Skruva fast bultarna för hand så långt det går.► Fördra säkerhetsbulten med fälgnyckeln 5 försedd med stöldskyddshylsan 8.► Fördra övriga bultar med enbart fälgnyckeln 5.► Sänk åter ner bilen på marken.► Fäll ihop domkraften 6 och ta bort den.

► Beroende på bilens utrustning drar du åt säkerhetsbulten med fälgnyckeln 5 försedd med stöldskyddshylsan 8.► Dra åt övriga bultar med enbart fälgnyckeln 5.► Förvaring av verktygen.

NOTIC E
Montering av nödreservhjulOm bilen är utrustad med lättmetallfälgar har brickorna ingen kontakt med stålet eller nödreservhjulet. Hjulet är säkrat med den koniska kontakten av respektive bult.
WARNI NG
När du har bytt ett hjulPlacera det punkterade däcket i hållaren.Kör till en TOYOTA-återförsäljare eller en kvalificerad verkstad snarast möjligt.Låt dem kontrollera det punkterade däcket. Efter kontrollen kan teknikern råda dig om däcket kan lagas eller om det måste bytas ut.
NOTIC E
Vissa körstödsfunktioner bör inaktiveras, t.ex. Active Safety Brake.
NOTIC E
Om däcken i bilen har för lågt lufttryck ska du kontrollera däcktrycken och nollställa
systemet.För ytterligare information om Däcktryckövervakningssystem, se motsvarande avsnitt.
NOTIC E
Hjul med hjulsidaVid återmontering av hjulet monterar du hjulsidan genom att först placera ventilöppningen mitt för hjulventilen och trycker sedan runt om på hjulsidan med handflatan.


NOTIC E
Däcktrycken är angivna på den här dekalen.

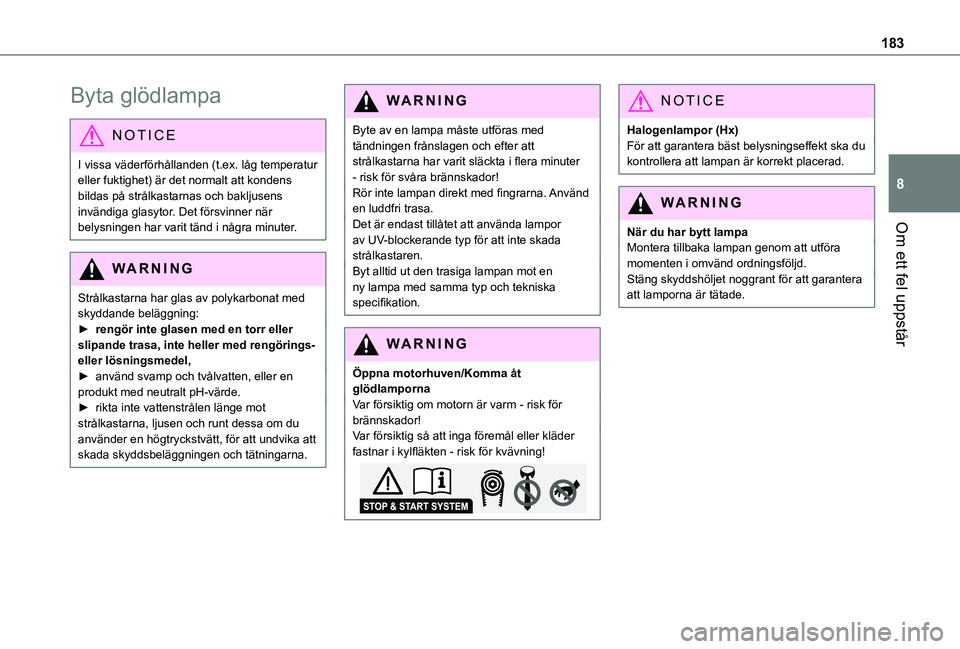

183
Om ett fel uppstår
8
Byta glödlampa
NOTIC E
I vissa väderförhållanden (t.ex. låg temperatur eller fuktighet) är det normalt att kondens bildas på strålkastarnas och bakljusens invändiga glasytor. Det försvinner när belysningen har varit tänd i några minuter.
WARNI NG
Strålkastarna har glas av polykarbonat med skyddande beläggning:► rengör inte glasen med en torr eller slipande trasa, inte heller med rengörings- eller lösningsmedel,► använd svamp och tvålvatten, eller en produkt med neutralt pH-värde.► rikta inte vattenstrålen länge mot strålkastarna, ljusen och runt dessa om du använder en högtryckstvätt, för att undvika att
skada skyddsbeläggningen och tätningarna.
WARNI NG
Byte av en lampa måste utföras med tändningen frånslagen och efter att strålkastarna har varit släckta i flera minuter - risk för svåra brännskador!Rör inte lampan direkt med fingrarna. Använd en luddfri trasa.Det är endast tillåtet att använda lampor av UV-blockerande typ för att inte skada strålkastaren.Byt alltid ut den trasiga lampan mot en ny lampa med samma typ och tekniska specifikation.
WARNI NG
Öppna motorhuven/Komma åt glödlampornaVar försiktig om motorn är varm - risk för brännskador!Var försiktig så att inga föremål eller kläder
fastnar i kylfläkten - risk för kvävning!
NOTIC E
Halogenlampor (Hx)För att garantera bäst belysningseffekt ska du kontrollera att lampan är korrekt placerad.
WARNI NG
När du har bytt lampaMontera tillbaka lampan genom att utföra momenten i omvänd ordningsföljd.Stäng skyddshöljet noggrant för att garantera att lamporna är tätade.

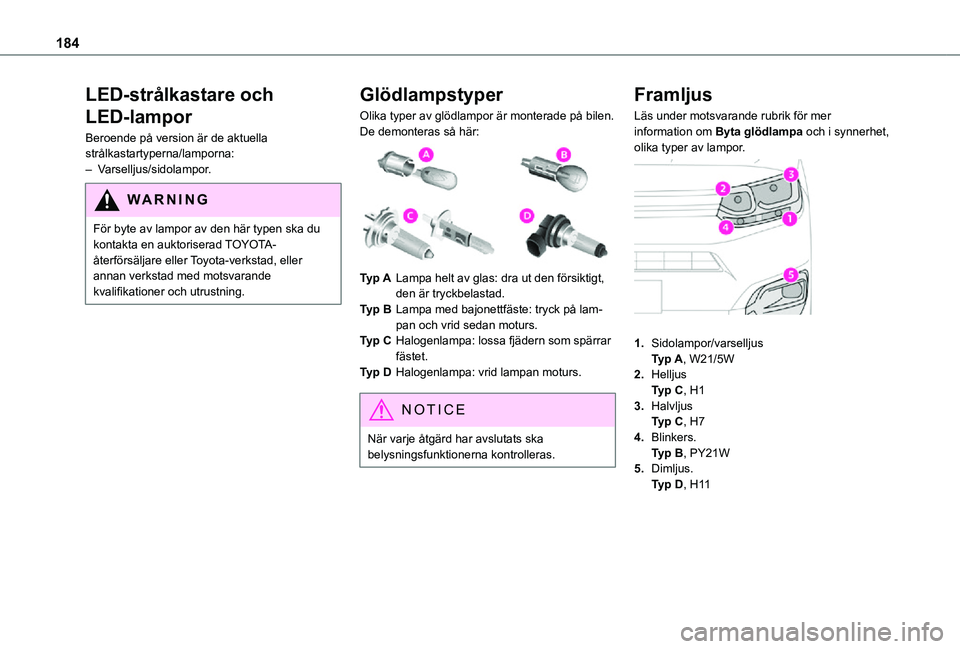

184
LED-strålkastare och
LED-lampor
Beroende på version är de aktuella strålkastartyperna/lamporna:– Varselljus/sidolampor.
WARNI NG
För byte av lampor av den här typen ska du kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Glödlampstyper
Olika typer av glödlampor är monterade på bilen. De demonteras så här:

Typ ALampa helt av glas: dra ut den försiktigt, den är tryckbelastad.
Typ BLampa med bajonettfäste: tryck på lam-pan och vrid sedan moturs.
Typ CHalogenlampa: lossa fjädern som spärrar fästet.
Typ DHalogenlampa: vrid lampan moturs.
NOTIC E
När varje åtgärd har avslutats ska belysningsfunktionerna kontrolleras.
Framljus
Läs under motsvarande rubrik för mer information om Byta glödlampa och i synnerhet, olika typer av lampor.

1.Sidolampor/varselljusTyp A, W21/5W
2.HelljusTyp C, H1
3.HalvljusTyp C, H7
4.Blinkers.Typ B, PY21W
5.Dimljus.Typ D, H11

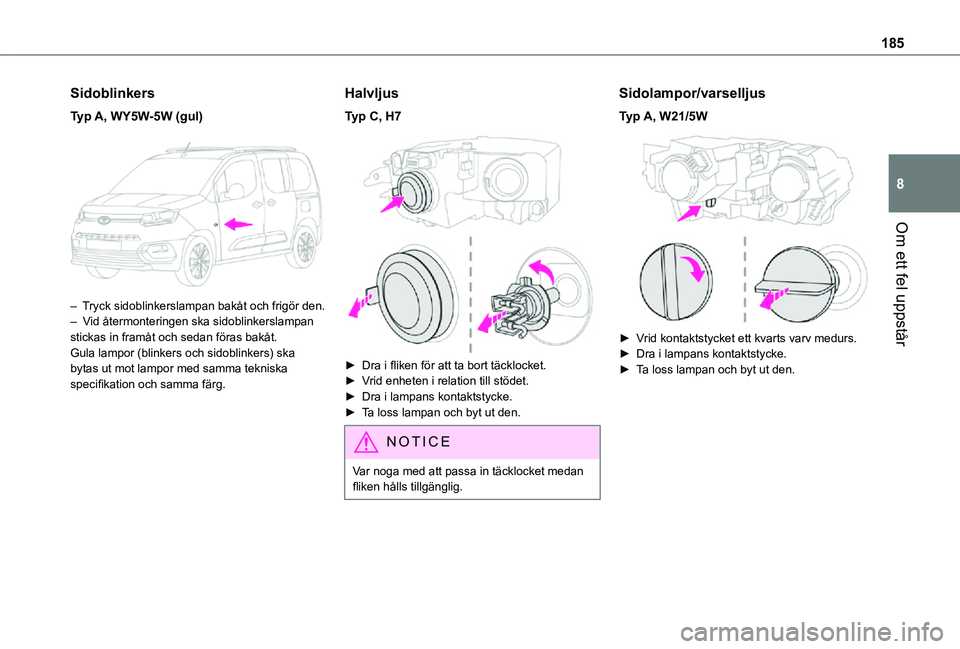

185
Om ett fel uppstår
8
Sidoblinkers
Typ A, WY5W-5W (gul)

– Tryck sidoblinkerslampan bakåt och frigör den.– Vid återmonteringen ska sidoblinkerslampan stickas in framåt och sedan föras bakåt.Gula lampor (blinkers och sidoblinkers) ska bytas ut mot lampor med samma tekniska specifikation och samma färg.
Halvljus
Typ C, H7

► Dra i fliken för att ta bort täcklocket. ► Vrid enheten i relation till stödet.► Dra i lampans kontaktstycke.► Ta loss lampan och byt ut den.
NOTIC E
Var noga med att passa in täcklocket medan fliken hålls tillgänglig.
Sidolampor/varselljus
Typ A, W21/5W

â–º Vrid kontaktstycket ett kvarts varv medurs.â–º Dra i lampans kontaktstycke.â–º Ta loss lampan och byt ut den.

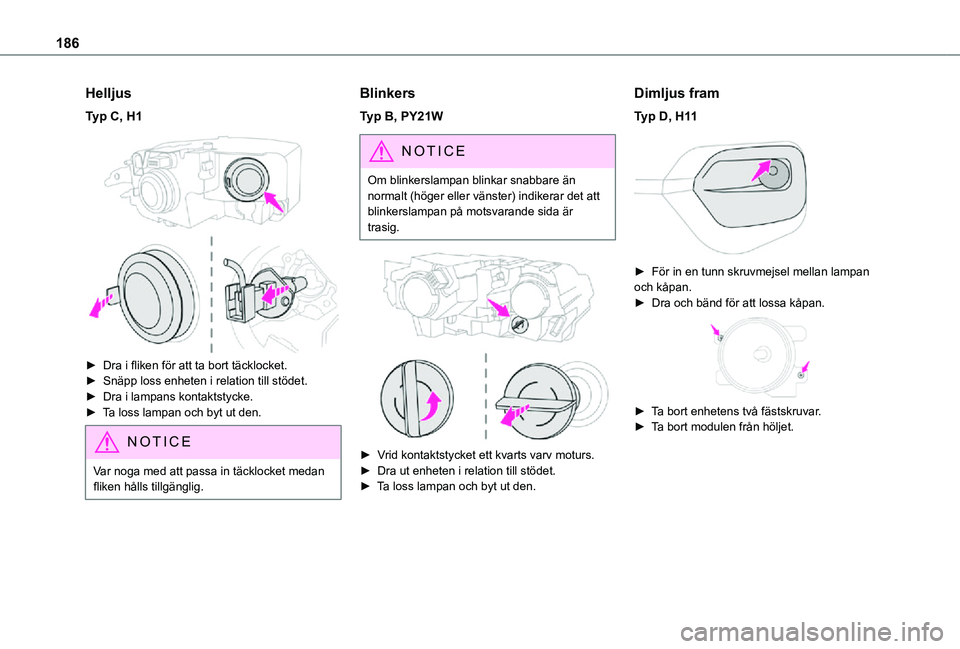

186
Helljus
Typ C, H1

► Dra i fliken för att ta bort täcklocket.► Snäpp loss enheten i relation till stödet.► Dra i lampans kontaktstycke.► Ta loss lampan och byt ut den.
NOTIC E
Var noga med att passa in täcklocket medan fliken hålls tillgänglig.
Blinkers
Typ B, PY21W
NOTIC E
Om blinkerslampan blinkar snabbare än normalt (höger eller vänster) indikerar det att blinkerslampan på motsvarande sida är trasig.


► Vrid kontaktstycket ett kvarts varv moturs.► Dra ut enheten i relation till stödet.
â–º Ta loss lampan och byt ut den.
Dimljus fram
Typ D, H11

► För in en tunn skruvmejsel mellan lampan och kåpan.► Dra och bänd för att lossa kåpan.

► Ta bort enhetens två fästskruvar.► Ta bort modulen från höljet.

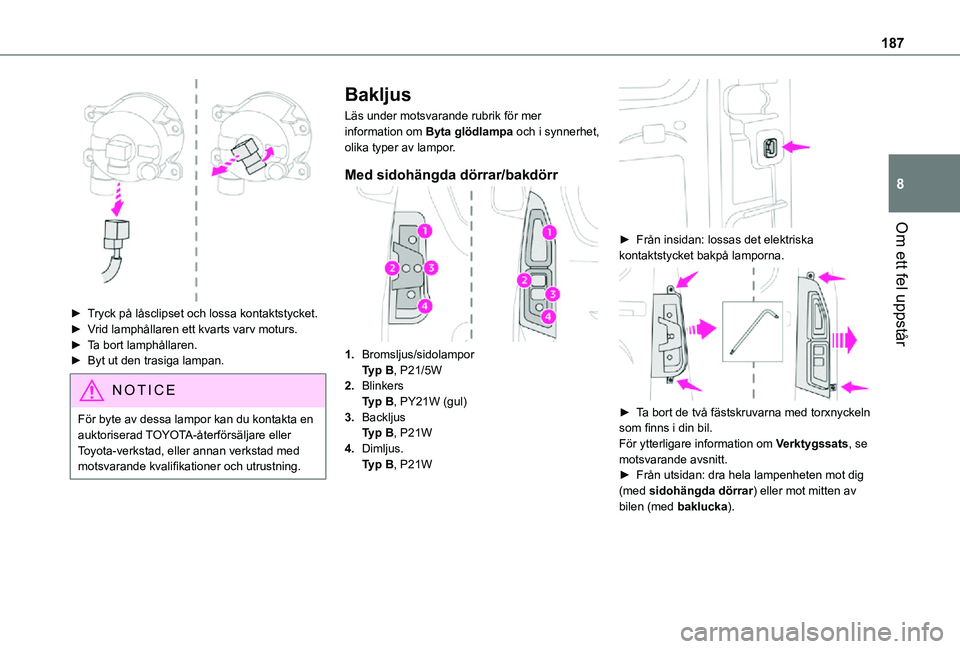

187
Om ett fel uppstår
8

► Tryck på låsclipset och lossa kontaktstycket.► Vrid lamphållaren ett kvarts varv moturs.► Ta bort lamphållaren.► Byt ut den trasiga lampan.
NOTIC E
För byte av dessa lampor kan du kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Bakljus
Läs under motsvarande rubrik för mer information om Byta glödlampa och i synnerhet, olika typer av lampor.
Med sidohängda dörrar/bakdörr
1.Bromsljus/sidolamporTyp B, P21/5W
2.BlinkersTyp B, PY21W (gul)
3.BackljusTyp B, P21W
4.Dimljus.Typ B, P21W

► Från insidan: lossas det elektriska kontaktstycket bakpå lamporna.

► Ta bort de två fästskruvarna med torxnyckeln som finns i din bil.För ytterligare information om Verktygssats, se motsvarande avsnitt.► Från utsidan: dra hela lampenheten mot dig (med sidohängda dörrar) eller mot mitten av bilen (med baklucka).

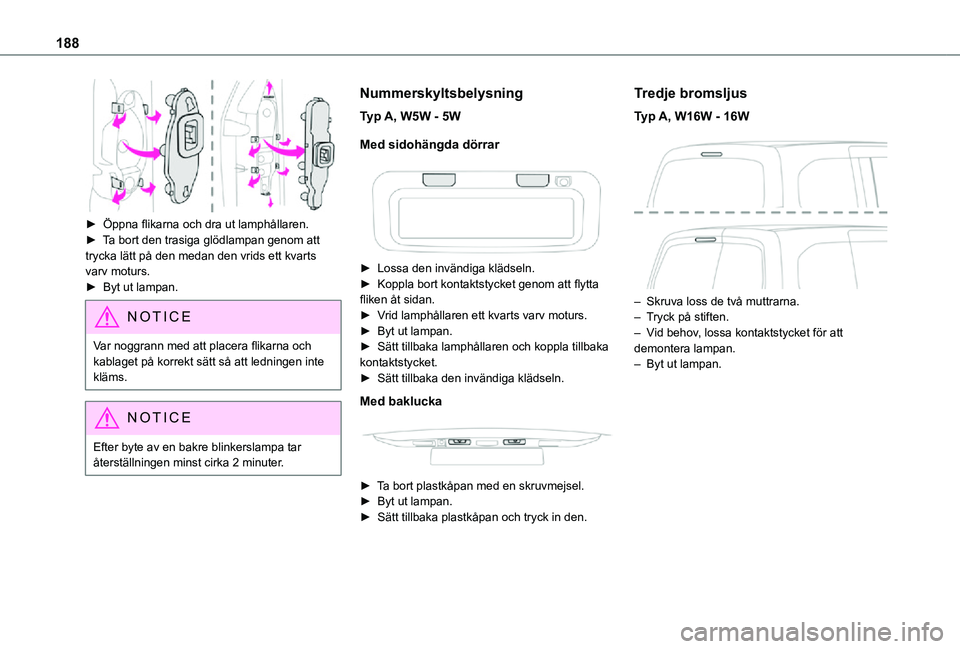

188

► Öppna flikarna och dra ut lamphållaren.► Ta bort den trasiga glödlampan genom att trycka lätt på den medan den vrids ett kvarts varv moturs.► Byt ut lampan.
NOTIC E
Var noggrann med att placera flikarna och kablaget på korrekt sätt så att ledningen inte kläms.
NOTIC E
Efter byte av en bakre blinkerslampa tar återställningen minst cirka 2 minuter.
Nummerskyltsbelysning
Typ A, W5W - 5W
Med sidohängda dörrar


► Lossa den invändiga klädseln.► Koppla bort kontaktstycket genom att flytta fliken åt sidan. ► Vrid lamphållaren ett kvarts varv moturs.► Byt ut lampan.► Sätt tillbaka lamphållaren och koppla tillbaka kontaktstycket.► Sätt tillbaka den invändiga klädseln.
Med baklucka


► Ta bort plastkåpan med en skruvmejsel.► Byt ut lampan.► Sätt tillbaka plastkåpan och tryck in den.
Tredje bromsljus
Typ A, W16W - 16W

– Skruva loss de två muttrarna.– Tryck på stiften.– Vid behov, lossa kontaktstycket för att demontera lampan.– Byt ut lampan.

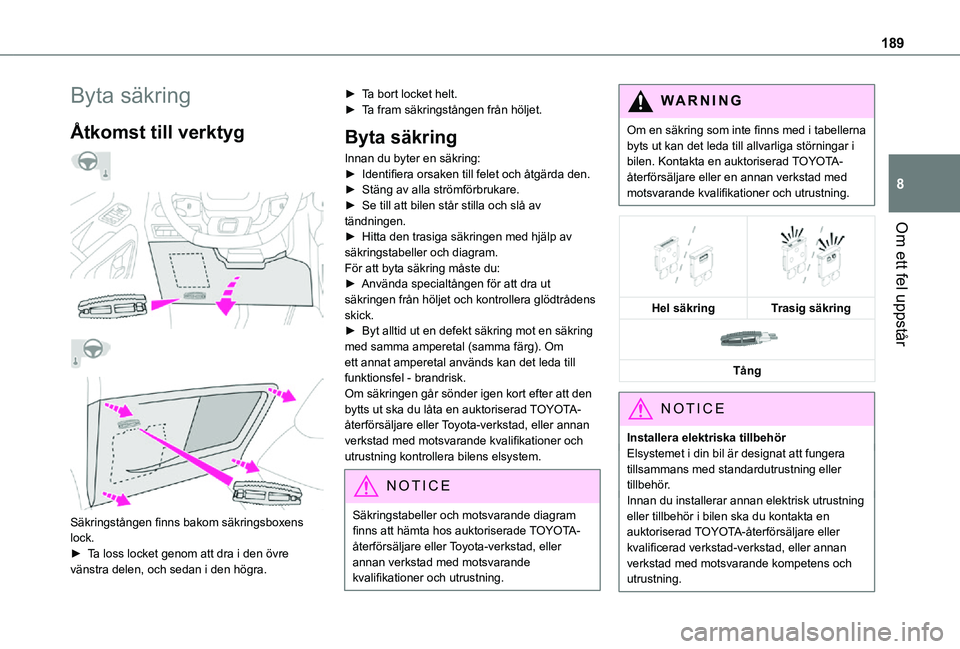

189
Om ett fel uppstår
8
Byta säkring
Ã…tkomst till verktyg




Säkringstången finns bakom säkringsboxens lock.
► Ta loss locket genom att dra i den övre vänstra delen, och sedan i den högra.
► Ta bort locket helt.► Ta fram säkringstången från höljet.
Byta säkring
Innan du byter en säkring:► Identifiera orsaken till felet och åtgärda den.► Stäng av alla strömförbrukare.► Se till att bilen står stilla och slå av tändningen.► Hitta den trasiga säkringen med hjälp av säkringstabeller och diagram.För att byta säkring måste du:► Använda specialtången för att dra ut säkringen från höljet och kontrollera glödtrådens skick.► Byt alltid ut en defekt säkring mot en säkring med samma amperetal (samma färg). Om ett annat amperetal används kan det leda till funktionsfel - brandrisk.Om säkringen går sönder igen kort efter att den bytts ut ska du låta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilens elsystem.
NOTIC E
Säkringstabeller och motsvarande diagram finns att hämta hos auktoriserade TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
Om en säkring som inte finns med i tabellerna byts ut kan det leda till allvarliga störningar i bilen. Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.




Hel säkringTrasig säkring

TÃ¥ng
NOTIC E
Installera elektriska tillbehörElsystemet i din bil är designat att fungera tillsammans med standardutrustning eller
tillbehör.Innan du installerar annan elektrisk utrustning eller tillbehör i bilen ska du kontakta en auktoriserad TOYOTA-återförsäljare eller
kvalificerad verkstad-verkstad, eller annan verkstad med motsvarande kompetens och utrustning.

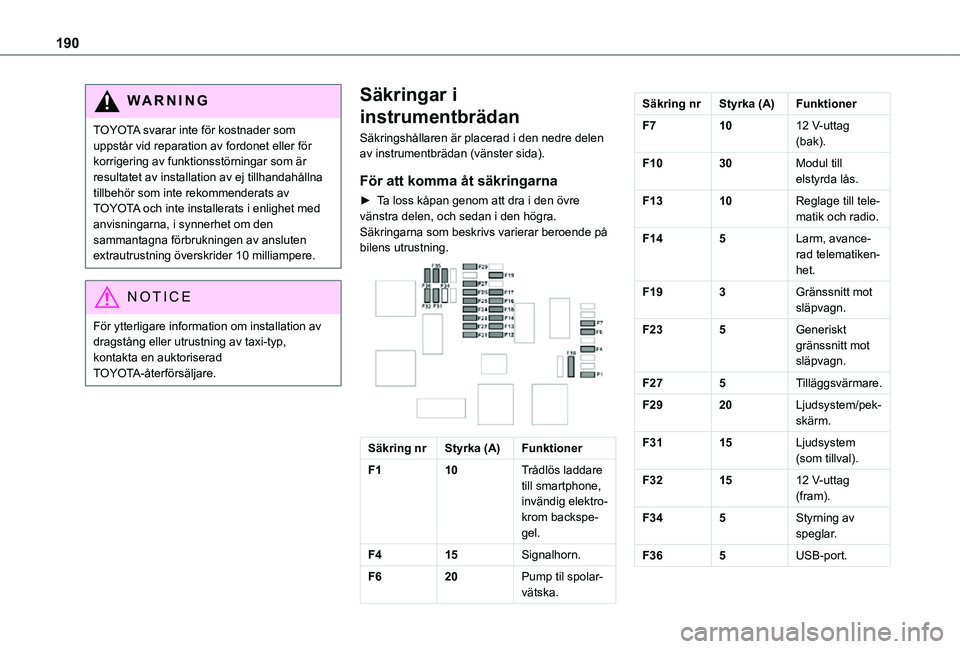

190
WARNI NG
TOYOTA svarar inte för kostnader som uppstår vid reparation av fordonet eller för korrigering av funktionsstörningar som är resultatet av installation av ej tillhandahållna tillbehör som inte rekommenderats av TOYOTA och inte installerats i enlighet med anvisningarna, i synnerhet om den sammantagna förbrukningen av ansluten extrautrustning överskrider 10 milliampere.
NOTIC E
För ytterligare information om installation av dragstång eller utrustning av taxi-typ, kontakta en auktoriserad TOYOTA-återförsäljare.
Säkringar i
instrumentbrädan
Säkringshållaren är placerad i den nedre delen av instrumentbrädan (vänster sida).
För att komma åt säkringarna
► Ta loss kåpan genom att dra i den övre vänstra delen, och sedan i den högra.Säkringarna som beskrivs varierar beroende på bilens utrustning.

Säkring nrStyrka (A)Funktioner
F110Trådlös laddare till smartphone, invändig elektro-krom backspe-gel.
F415Signalhorn.
F620Pump til spolar-vätska.
Säkring nrStyrka (A)Funktioner
F71012 V-uttag (bak).
F1030Modul till elstyrda lås.
F1310Reglage till tele-matik och radio.
F145Larm, avance-rad telematiken-het.
F193Gränssnitt mot släpvagn.
F235Generiskt gränssnitt mot släpvagn.
F275Tilläggsvärmare.
F2920Ljudsystem/pek-skärm.
F3115Ljudsystem (som tillval).
F321512 V-uttag (fram).
F345Styrning av speglar.
F365USB-port.
