181
Üzemzavar esetén
8

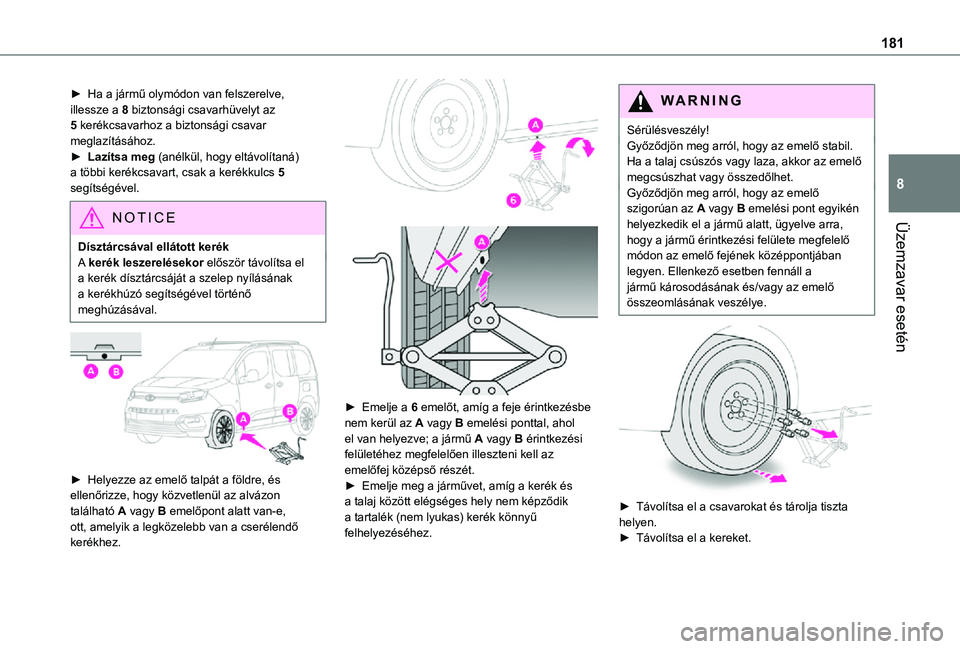

► Ha a jármű olymódon van felszerelve, illessze a 8 biztonsági csavarhüvelyt az 5 kerékcsavarhoz a biztonsági csavar meglazításához.► Lazítsa meg (anélkül, hogy eltávolítaná) a többi kerékcsavart, csak a kerékkulcs 5 segítségével.
NOTIC E
Dísztárcsával ellátott kerékA kerék leszerelésekor először távolítsa el a kerék dísztárcsáját a szelep nyílásának a kerékhúzó segítségével történő meghúzásával.


► Helyezze az emelő talpát a földre, és ellenőrizze, hogy közvetlenül az alvázon található A vagy B emelőpont alatt van-e, ott, amelyik a legközelebb van a cserélendő kerékhez.


► Emelje a 6 emelőt, amíg a feje érintkezésbe nem kerül az A vagy B emelési ponttal, ahol el van helyezve; a jármű A vagy B érintkezési felületéhez megfelelően illeszteni kell az emelőfej középső részét.► Emelje meg a járművet, amíg a kerék és a talaj között elégséges hely nem képződik a tartalék (nem lyukas) kerék könnyű felhelyezéséhez.
WARNI NG
Sérülésveszély!Győződjön meg arról, hogy az emelő stabil. Ha a talaj csúszós vagy laza, akkor az emelő megcsúszhat vagy összedőlhet.Győződjön meg arról, hogy az emelő szigorúan az A vagy B emelési pont egyikén helyezkedik el a jármű alatt, ügyelve arra, hogy a jármű érintkezési felülete megfelelő módon az emelő fejének középpontjában legyen. Ellenkező esetben fennáll a jármű károsodásának és/vagy az emelő összeomlásának veszélye.


► Távolítsa el a csavarokat és tárolja tiszta helyen.► Távolítsa el a kereket.

182

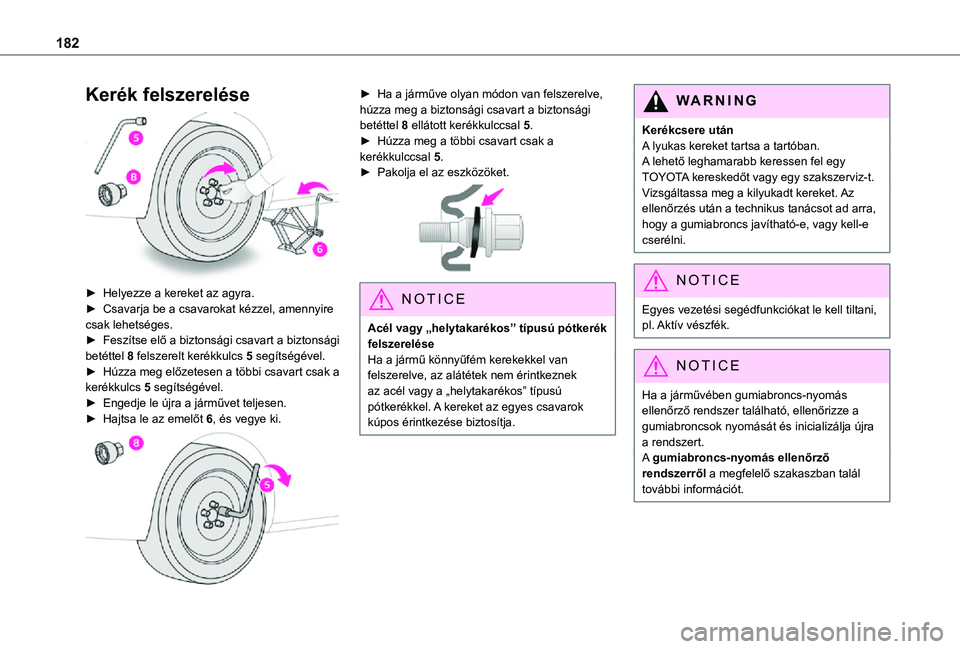

Kerék felszerelése

► Helyezze a kereket az agyra.► Csavarja be a csavarokat kézzel, amennyire csak lehetséges.► Feszítse elő a biztonsági csavart a biztonsági betéttel 8 felszerelt kerékkulcs 5 segítségével.► Húzza meg előzetesen a többi csavart csak a kerékkulcs 5 segítségével.► Engedje le újra a járművet teljesen.► Hajtsa le az emelőt 6, és vegye ki.

► Ha a járműve olyan módon van felszerelve, húzza meg a biztonsági csavart a biztonsági betéttel 8 ellátott kerékkulccsal 5.► Húzza meg a többi csavart csak a kerékkulccsal 5.► Pakolja el az eszközöket.

NOTIC E
Acél vagy „helytakarékos” típusú pótkerék felszereléseHa a jármű könnyűfém kerekekkel van felszerelve, az alátétek nem érintkeznek az acél vagy a „helytakarékos” típusú pótkerékkel. A kereket az egyes csavarok kúpos érintkezése biztosítja.
WARNI NG
Kerékcsere utánA lyukas kereket tartsa a tartóban.A lehető leghamarabb keressen fel egy TOYOTA kereskedőt vagy egy szakszerviz-t.Vizsgáltassa meg a kilyukadt kereket. Az ellenőrzés után a technikus tanácsot ad arra, hogy a gumiabroncs javítható-e, vagy kell-e cserélni.
NOTIC E
Egyes vezetési segédfunkciókat le kell tiltani, pl. Aktív vészfék.
NOTIC E
Ha a járművében gumiabroncs-nyomás ellenőrző rendszer található, ellenőrizze a gumiabroncsok nyomását és inicializálja újra a rendszert.A gumiabroncs-nyomás ellenőrző rendszerről a megfelelő szakaszban talál további információt.

183
Üzemzavar esetén
8

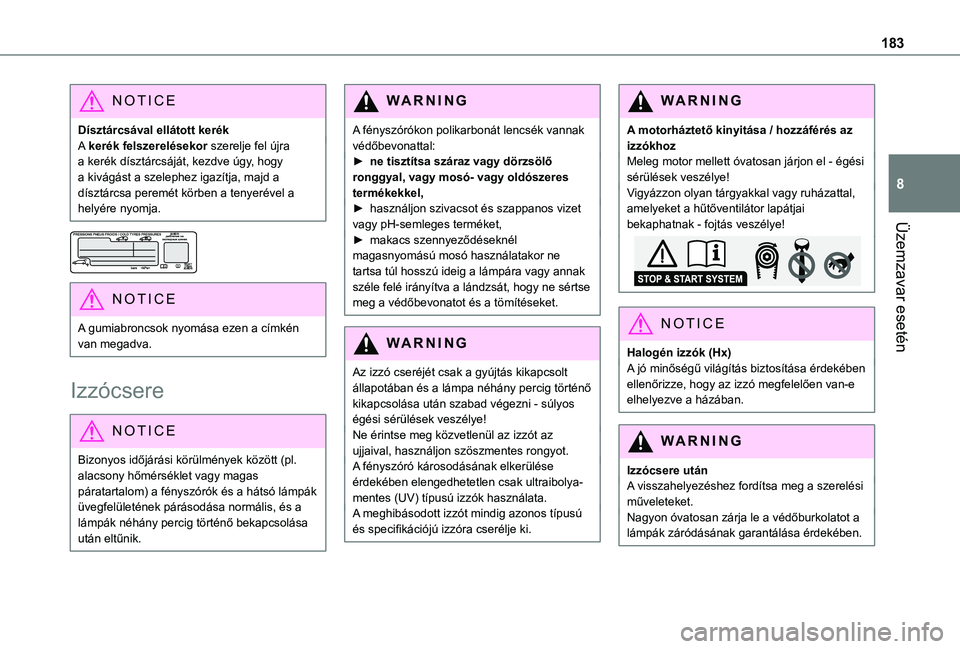

NOTIC E
Dísztárcsával ellátott kerékA kerék felszerelésekor szerelje fel újra a kerék dísztárcsáját, kezdve úgy, hogy a kivágást a szelephez igazítja, majd a dísztárcsa peremét körben a tenyerével a helyére nyomja.


NOTIC E
A gumiabroncsok nyomása ezen a címkén van megadva.
Izzócsere
NOTIC E
Bizonyos időjárási körülmények között (pl. alacsony hőmérséklet vagy magas páratartalom) a fényszórók és a hátsó lámpák üvegfelületének párásodása normális, és a lámpák néhány percig történő bekapcsolása után eltűnik.
WARNI NG
A fényszórókon polikarbonát lencsék vannak védőbevonattal:► ne tisztítsa száraz vagy dörzsölő ronggyal, vagy mosó- vagy oldószeres termékekkel,► használjon szivacsot és szappanos vizet vagy pH-semleges terméket,► makacs szennyeződéseknél magasnyomású mosó használatakor ne tartsa túl hosszú ideig a lámpára vagy annak széle felé irányítva a lándzsát, hogy ne sértse meg a védőbevonatot és a tömítéseket.
WARNI NG
Az izzó cseréjét csak a gyújtás kikapcsolt állapotában és a lámpa néhány percig történő kikapcsolása után szabad végezni - súlyos égési sérülések veszélye!Ne érintse meg közvetlenül az izzót az ujjaival, használjon szöszmentes rongyot.A fényszóró károsodásának elkerülése érdekében elengedhetetlen csak ultraibolya-mentes (UV) típusú izzók használata.A meghibásodott izzót mindig azonos típusú és specifikációjú izzóra cserélje ki.
WARNI NG
A motorháztető kinyitása / hozzáférés az izzókhozMeleg motor mellett óvatosan járjon el - égési sérülések veszélye!Vigyázzon olyan tárgyakkal vagy ruházattal, amelyeket a hűtőventilátor lapátjai bekaphatnak - fojtás veszélye!
NOTIC E
Halogén izzók (Hx)A jó minőségű világítás biztosítása érdekében ellenőrizze, hogy az izzó megfelelően van-e elhelyezve a házában.
WARNI NG
Izzócsere utánA visszahelyezéshez fordítsa meg a szerelési műveleteket.Nagyon óvatosan zárja le a védőburkolatot a lámpák záródásának garantálása érdekében.

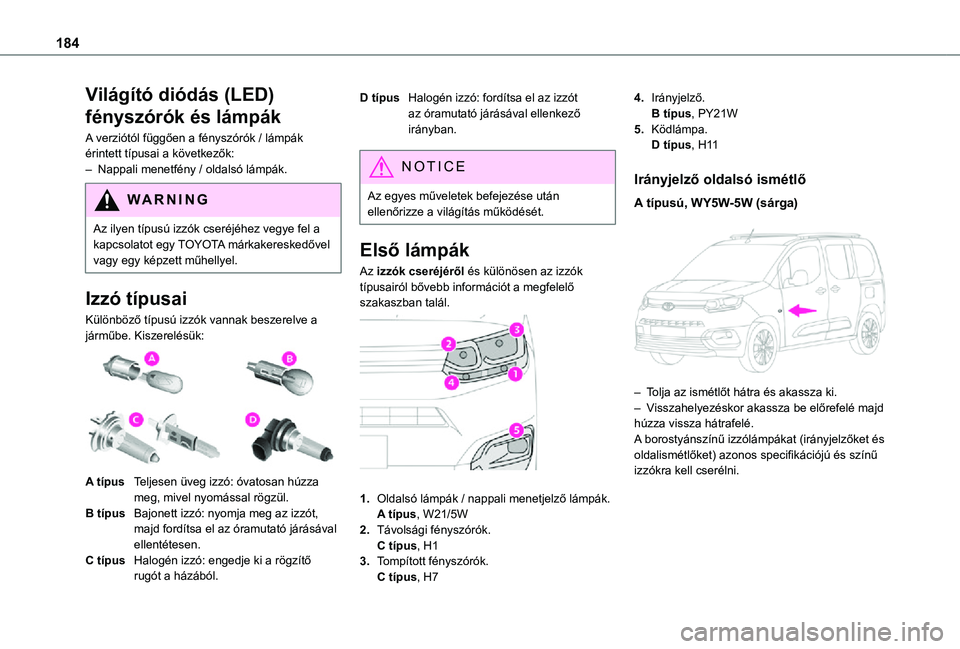

184
Világító diódás (LED)
fényszórók és lámpák
A verziótól függően a fényszórók / lámpák érintett típusai a következők:– Nappali menetfény / oldalsó lámpák.
WARNI NG
Az ilyen típusú izzók cseréjéhez vegye fel a kapcsolatot egy TOYOTA márkakereskedővel vagy egy képzett műhellyel.
Izzó típusai
Különböző típusú izzók vannak beszerelve a járműbe. Kiszerelésük:

A típusTeljesen üveg izzó: óvatosan húzza meg, mivel nyomással rögzül.
B típusBajonett izzó: nyomja meg az izzót, majd fordítsa el az óramutató járásával ellentétesen.
C típusHalogén izzó: engedje ki a rögzítő rugót a házából.
D típusHalogén izzó: fordítsa el az izzót az óramutató járásával ellenkező irányban.
NOTIC E
Az egyes műveletek befejezése után ellenőrizze a világítás működését.
Első lámpák
Az izzók cseréjéről és különösen az izzók típusairól bővebb információt a megfelelő szakaszban talál.

1.Oldalsó lámpák / nappali menetjelző lámpák.A típus, W21/5W
2.Távolsági fényszórók.C típus, H1
3.Tompított fényszórók.C típus, H7
4.Irányjelző.B típus, PY21W
5.Ködlámpa.D típus, H11
Irányjelző oldalsó ismétlő
A típusú, WY5W-5W (sárga)

– Tolja az ismétlőt hátra és akassza ki.– Visszahelyezéskor akassza be előrefelé majd húzza vissza hátrafelé.A borostyánszínű izzólámpákat (irányjelzőket és oldalismétlőket) azonos specifikációjú és színű izzókra kell cserélni.

185
Üzemzavar esetén
8

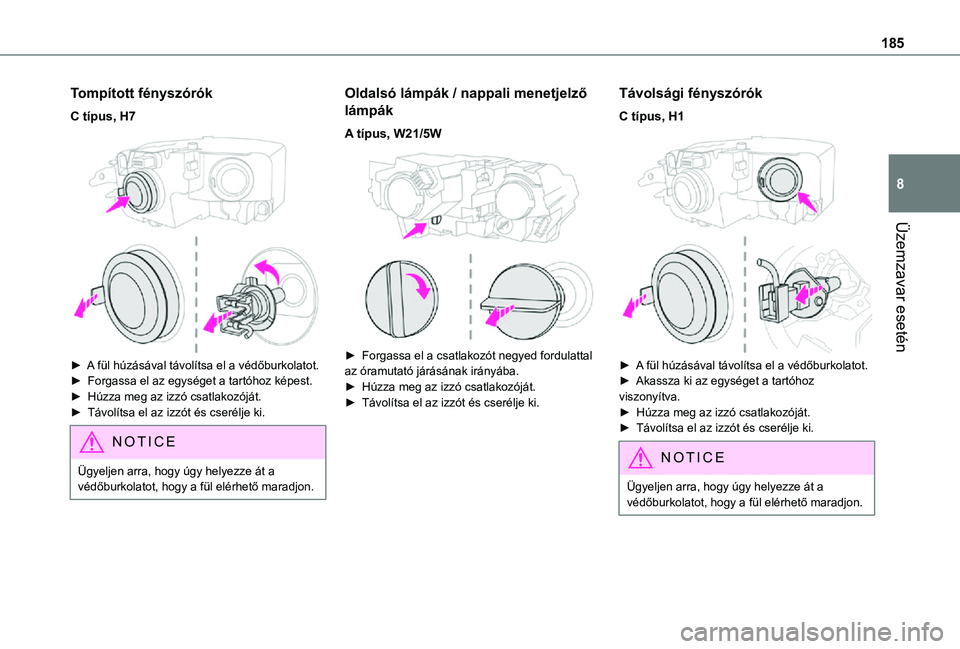

Tompított fényszórók
C típus, H7

► A fül húzásával távolítsa el a védőburkolatot. ► Forgassa el az egységet a tartóhoz képest.► Húzza meg az izzó csatlakozóját.► Távolítsa el az izzót és cserélje ki.
NOTIC E
Ügyeljen arra, hogy úgy helyezze át a védőburkolatot, hogy a fül elérhető maradjon.
Oldalsó lámpák / nappali menetjelző
lámpák
A típus, W21/5W

► Forgassa el a csatlakozót negyed fordulattal az óramutató járásának irányába.► Húzza meg az izzó csatlakozóját.► Távolítsa el az izzót és cserélje ki.
Távolsági fényszórók
C típus, H1

► A fül húzásával távolítsa el a védőburkolatot.► Akassza ki az egységet a tartóhoz viszonyítva.► Húzza meg az izzó csatlakozóját.► Távolítsa el az izzót és cserélje ki.
NOTIC E
Ügyeljen arra, hogy úgy helyezze át a védőburkolatot, hogy a fül elérhető maradjon.

186

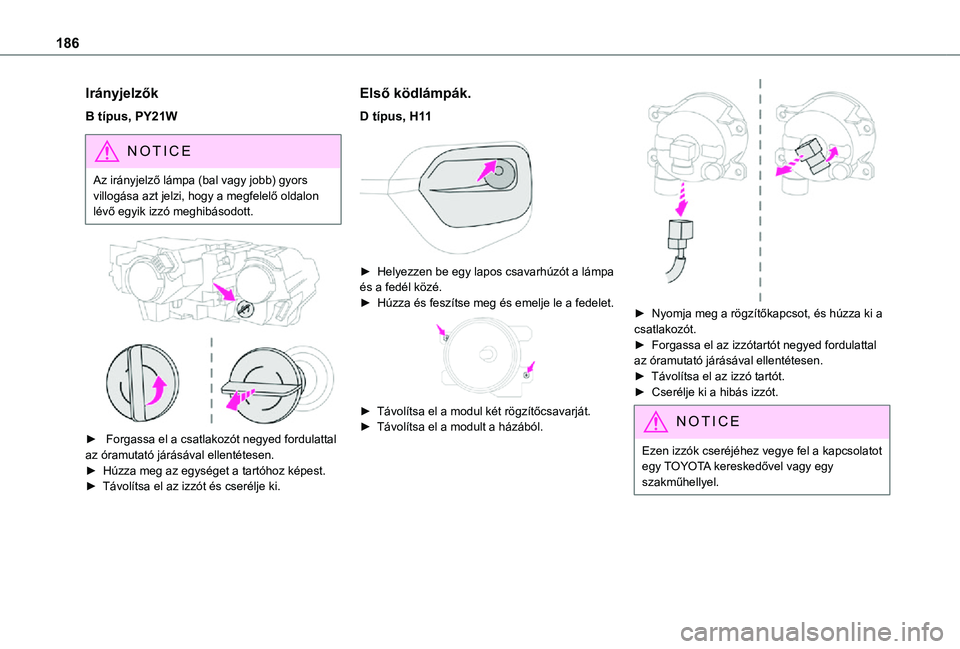

Irányjelzők
B típus, PY21W
NOTIC E
Az irányjelző lámpa (bal vagy jobb) gyors villogása azt jelzi, hogy a megfelelő oldalon lévő egyik izzó meghibásodott.


► Forgassa el a csatlakozót negyed fordulattal az óramutató járásával ellentétesen.► Húzza meg az egységet a tartóhoz képest.
► Távolítsa el az izzót és cserélje ki.
Első ködlámpák.
D típus, H11

► Helyezzen be egy lapos csavarhúzót a lámpa és a fedél közé.► Húzza és feszítse meg és emelje le a fedelet.

► Távolítsa el a modul két rögzítőcsavarját.► Távolítsa el a modult a házából.

► Nyomja meg a rögzítőkapcsot, és húzza ki a csatlakozót.► Forgassa el az izzótartót negyed fordulattal az óramutató járásával ellentétesen.► Távolítsa el az izzó tartót.► Cserélje ki a hibás izzót.
NOTIC E
Ezen izzók cseréjéhez vegye fel a kapcsolatot egy TOYOTA kereskedővel vagy egy szakműhellyel.

187
Üzemzavar esetén
8

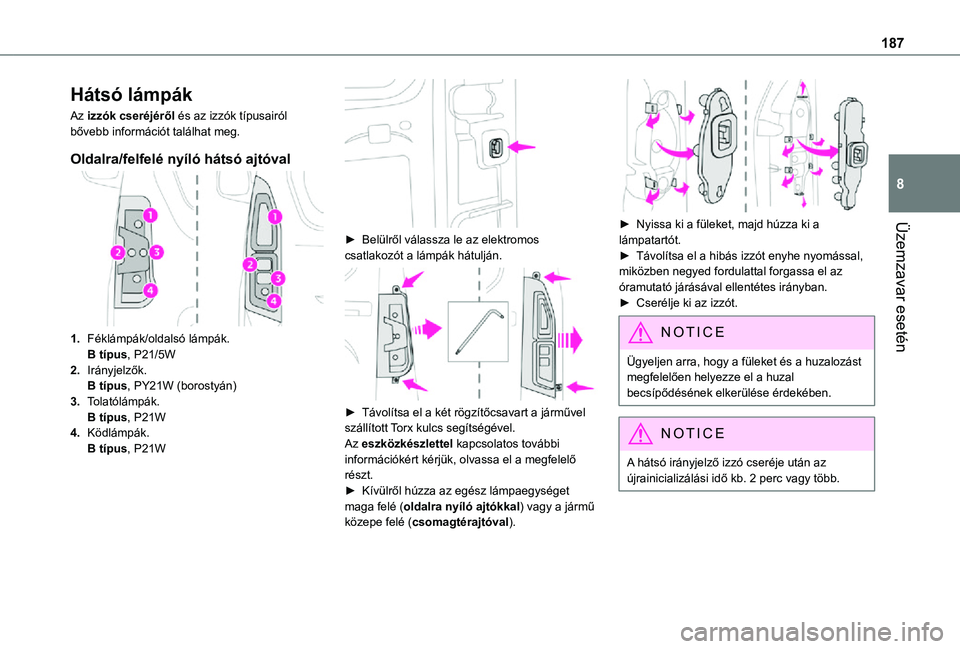

Hátsó lámpák
Az izzók cseréjéről és az izzók típusairól bővebb információt találhat meg.
Oldalra/felfelé nyíló hátsó ajtóval
1.Féklámpák/oldalsó lámpák.B típus, P21/5W
2.Irányjelzők.B típus, PY21W (borostyán)
3.Tolatólámpák.B típus, P21W
4.Ködlámpák.B típus, P21W

► Belülről válassza le az elektromos csatlakozót a lámpák hátulján.

► Távolítsa el a két rögzítőcsavart a járművel szállított Torx kulcs segítségével.Az eszközkészlettel kapcsolatos további információkért kérjük, olvassa el a megfelelő részt.► Kívülről húzza az egész lámpaegységet maga felé (oldalra nyíló ajtókkal) vagy a jármű közepe felé (csomagtérajtóval).

► Nyissa ki a füleket, majd húzza ki a lámpatartót.► Távolítsa el a hibás izzót enyhe nyomással, miközben negyed fordulattal forgassa el az óramutató járásával ellentétes irányban.► Cserélje ki az izzót.
NOTIC E
Ügyeljen arra, hogy a füleket és a huzalozást megfelelően helyezze el a huzal becsípődésének elkerülése érdekében.
NOTIC E
A hátsó irányjelző izzó cseréje után az újrainicializálási idő kb. 2 perc vagy több.

188

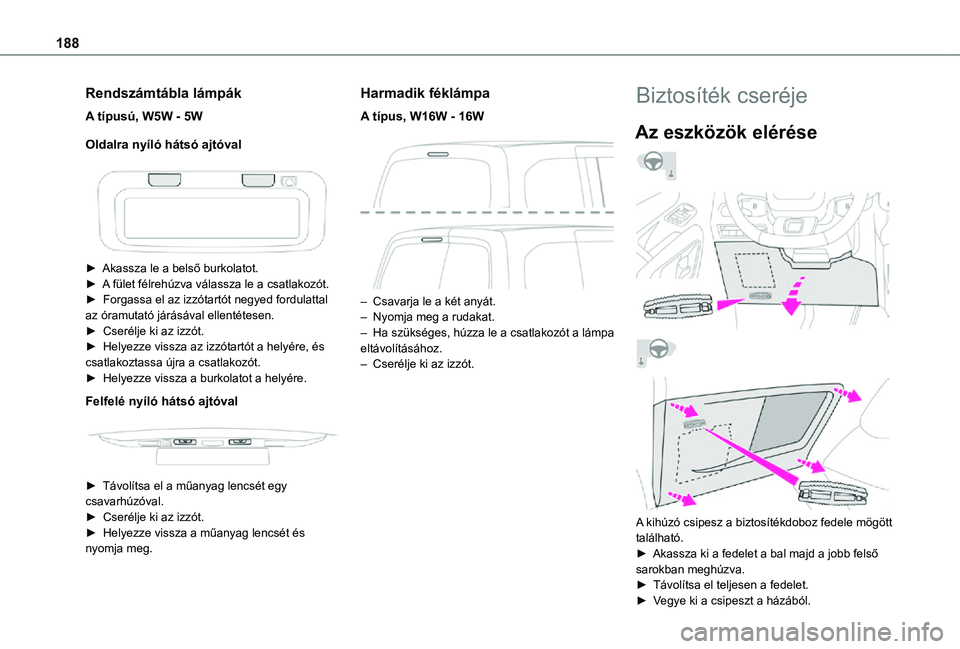

Rendszámtábla lámpák
A típusú, W5W - 5W
Oldalra nyíló hátsó ajtóval


► Akassza le a belső burkolatot.► A fület félrehúzva válassza le a csatlakozót.► Forgassa el az izzótartót negyed fordulattal az óramutató járásával ellentétesen.► Cserélje ki az izzót.► Helyezze vissza az izzótartót a helyére, és csatlakoztassa újra a csatlakozót.► Helyezze vissza a burkolatot a helyére.
Felfelé nyíló hátsó ajtóval


► Távolítsa el a műanyag lencsét egy csavarhúzóval.► Cserélje ki az izzót.► Helyezze vissza a műanyag lencsét és nyomja meg.
Harmadik féklámpa
A típus, W16W - 16W

– Csavarja le a két anyát.– Nyomja meg a rudakat.– Ha szükséges, húzza le a csatlakozót a lámpa eltávolításához.– Cserélje ki az izzót.
Biztosíték cseréje
Az eszközök elérése




A kihúzó csipesz a biztosítékdoboz fedele mögött található.
► Akassza ki a fedelet a bal majd a jobb felső sarokban meghúzva.► Távolítsa el teljesen a fedelet.► Vegye ki a csipeszt a házából.

189
Üzemzavar esetén
8
Biztosíték cseréje
A biztosíték cseréje előtt:► Azonosítsa a hiba okát és javítsa ki.► Állítsa le az összes energiafogyasztást.► Rögzítse a járművet, és kapcsolja ki a gyújtást.► Az aktuális kiosztási táblázatok és diagramok alapján azonosítsa a hibás biztosítékot.A biztosíték cseréjéhez elengedhetetlenek a következők:► A speciális csipesszel távolítsa el a biztosítékot a házából és ellenőrizze a szál állapotát.► Cserélje ki a meghibásodott biztosítékot ugyanolyan névleges értékű (azonos színű) biztosítékra. eltérő érték használata hibás működést okozhat - tűzveszély!Ha a hiba a biztosíték cseréje után megismétlődik, ellenőriztesse az elektromos rendszert egy TOYOTA kereskedőnél vagy egy szakműhelyben.
NOTIC E
A biztosítékok kiosztási táblázata és a hozzájuk tartozó ábrák egy TOYOTA kereskedőnél vagy szakműhelyben szerezhetők be.
WARNI NG
A kiosztási táblázatokban nem látható biztosíték cseréje a jármű komoly meghibásodását okozhatja. Lépjen kapcsolatba egy TOYOTA kereskedővel vagy egy minősített szervizzel.




JóHibás

Csipesz
NOTIC E
Elektromos kiegészítők felszereléseA jármű elektromos rendszerét úgy tervezték, hogy szabványos vagy opcionális
berendezésekkel is működjön.Mielőtt más elektromos berendezéseket vagy tartozékokat felszerelne a járművére, vegye fel a kapcsolatot egy TOYOTA kereskedővel
vagy szakszerviz-vel.
WARNI NG
A TOYOTA nem vállal felelősséget a jármű javításáért vagy a kiegészítő tartozékok beszereléséből adódó, vagy a TOYOTA által nem ajánlott és az utasításai szerint nem felszerelt tartozékok beépítéséből adódóan felmerülő költségekért, különösen akkor, ha az összes csatlakoztatott kiegészítő berendezés együttes fogyasztása meghaladja a 10 milliampert.
NOTIC E
A vonóhoroggal vagy a TAXI típusú felszereléssel kapcsolatos további információkért forduljon egy TOYOTA forgalmazóhoz.

190

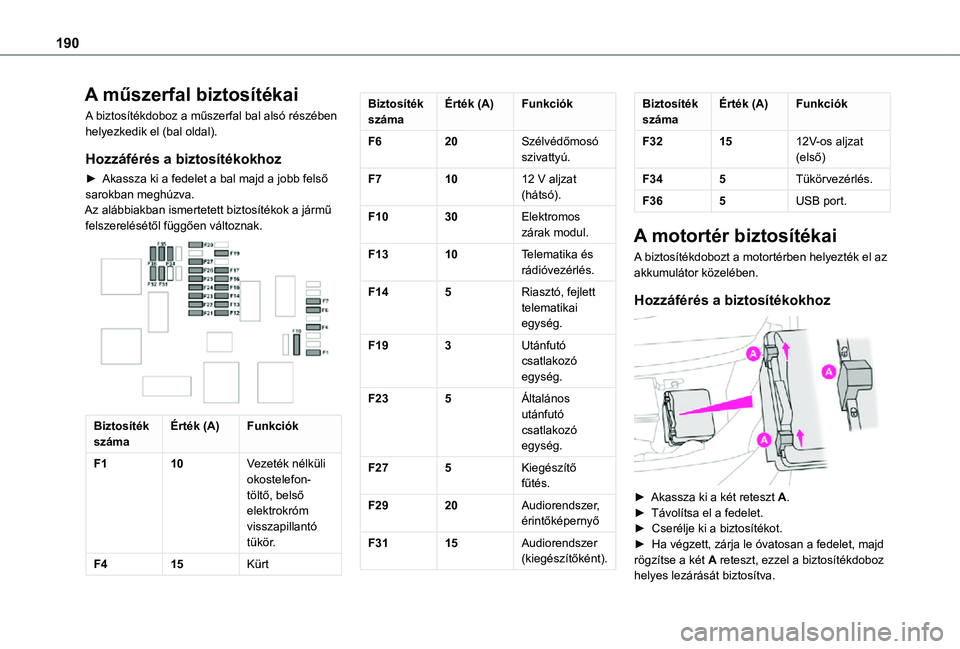

A műszerfal biztosítékai
A biztosítékdoboz a műszerfal bal alsó részében helyezkedik el (bal oldal).
Hozzáférés a biztosítékokhoz
► Akassza ki a fedelet a bal majd a jobb felső sarokban meghúzva.Az alábbiakban ismertetett biztosítékok a jármű felszerelésétől függően változnak.

Biztosíték számaÉrték (A)Funkciók
F110Vezeték nélküli okostelefon-töltő, belső elektrokróm visszapillantó tükör.
F415Kürt
Biztosíték számaÉrték (A)Funkciók
F620Szélvédőmosó szivattyú.
F71012 V aljzat (hátsó).
F1030Elektromos zárak modul.
F1310Telematika és rádióvezérlés.
F145Riasztó, fejlett telematikai egység.
F193Utánfutó csatlakozó egység.
F235Általános utánfutó csatlakozó egység.
F275Kiegészítő fűtés.
F2920Audiorendszer, érintőképernyő
F3115Audiorendszer (kiegészítőként).
Biztosíték számaÉrték (A)Funkciók
F321512V-os aljzat (első)
F345Tükörvezérlés.
F365USB port.
A motortér biztosítékai
A biztosítékdobozt a motortérben helyezték el az akkumulátor közelében.
Hozzáférés a biztosítékokhoz

► Akassza ki a két reteszt A.► Távolítsa el a fedelet.► Cserélje ki a biztosítékot.► Ha végzett, zárja le óvatosan a fedelet, majd rögzítse a két A reteszt, ezzel a biztosítékdoboz helyes lezárását biztosítva.
