TOYOTA PROACE CITY VERSO EV 2021 Betriebsanleitungen (in German)

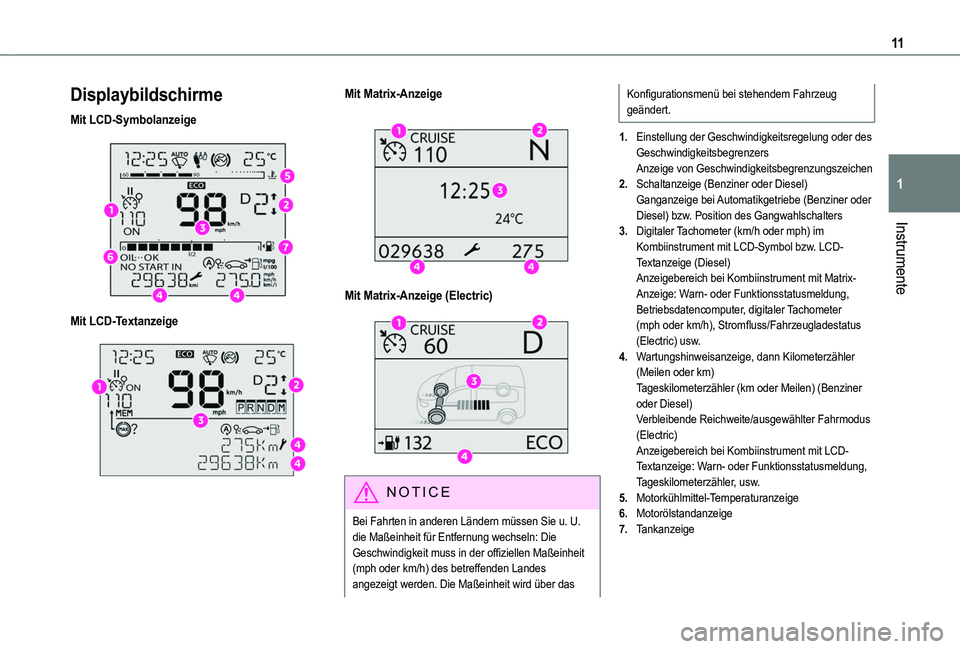

11
Instrumente
1
Displaybildschirme
Mit LCD-Symbolanzeige

Mit LCD-Textanzeige

Mit Matrix-Anzeige

Mit Matrix-Anzeige (Electric)

NOTIC E
Bei Fahrten in anderen Ländern müssen Sie u. U. die Maßeinheit für Entfernung wechseln: Die Geschwindigkeit muss in der offiziellen Maßeinheit (mph oder km/h) des betreffenden Landes angezeigt werden. Die Maßeinheit wird über das
Konfigurationsmenü bei stehendem Fahrzeug geändert.
1.Einstellung der Geschwindigkeitsregelung oder des GeschwindigkeitsbegrenzersAnzeige von Geschwindigkeitsbegrenzungszeichen
2.Schaltanzeige (Benziner oder Diesel)Ganganzeige bei Automatikgetriebe (Benziner oder Diesel) bzw. Position des Gangwahlschalters
3.Digitaler Tachometer (km/h oder mph) im Kombiinstrument mit LCD-Symbol bzw. LCD-Textanzeige (Diesel)Anzeigebereich bei Kombiinstrument mit Matrix-Anzeige: Warn- oder Funktionsstatusmeldung, Betriebsdatencomputer, digitaler Tachometer (mph oder km/h), Stromfluss/Fahrzeugladestatus (Electric) usw.
4.Wartungshinweisanzeige, dann Kilometerzähler (Meilen oder km)Tageskilometerzähler (km oder Meilen) (Benziner oder Diesel)Verbleibende Reichweite/ausgewählter Fahrmodus (Electric)Anzeigebereich bei Kombiinstrument mit LCD-Textanzeige: Warn- oder Funktionsstatusmeldung, Tageskilometerzähler, usw.
5.Motorkühlmittel-Temperaturanzeige
6.Motorölstandanzeige
7.Tankanzeige

12

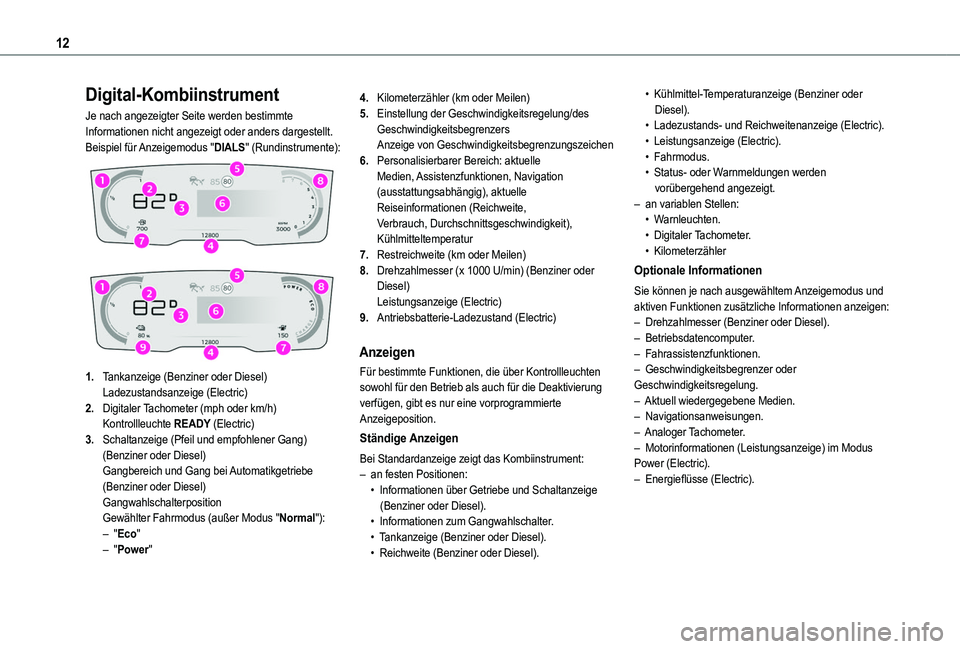

Digital-Kombiinstrument
Je nach angezeigter Seite werden bestimmte Informationen nicht angezeigt oder anders dargestellt.Beispiel für Anzeigemodus "DIALS" (Rundinstrumente):


1.Tankanzeige (Benziner oder Diesel)Ladezustandsanzeige (Electric)
2.Digitaler Tachometer (mph oder km/h)Kontrollleuchte READY (Electric)
3.Schaltanzeige (Pfeil und empfohlener Gang) (Benziner oder Diesel)Gangbereich und Gang bei Automatikgetriebe (Benziner oder Diesel)GangwahlschalterpositionGewählter Fahrmodus (außer Modus "Normal"):– "Eco"– "Power"
4.Kilometerzähler (km oder Meilen)
5.Einstellung der Geschwindigkeitsregelung/des GeschwindigkeitsbegrenzersAnzeige von Geschwindigkeitsbegrenzungszeichen
6.Personalisierbarer Bereich: aktuelle Medien, Assistenzfunktionen, Navigation (ausstattungsabhängig), aktuelle Reiseinformationen (Reichweite, Verbrauch, Durchschnittsgeschwindigkeit), Kühlmitteltemperatur
7.Restreichweite (km oder Meilen)
8.Drehzahlmesser (x 1000 U/min) (Benziner oder Diesel)Leistungsanzeige (Electric)
9.Antriebsbatterie-Ladezustand (Electric)
Anzeigen
Für bestimmte Funktionen, die über Kontrollleuchten sowohl für den Betrieb als auch für die Deaktivierung verfügen, gibt es nur eine vorprogrammierte Anzeigeposition.
Ständige Anzeigen
Bei Standardanzeige zeigt das Kombiinstrument:– an festen Positionen:• Informationen über Getriebe und Schaltanzeige (Benziner oder Diesel).• Informationen zum Gangwahlschalter.• Tankanzeige (Benziner oder Diesel).• Reichweite (Benziner oder Diesel).
• Kühlmittel-Temperaturanzeige (Benziner oder Diesel).• Ladezustands- und Reichweitenanzeige (Electric).• Leistungsanzeige (Electric).• Fahrmodus.• Status- oder Warnmeldungen werden vorübergehend angezeigt.– an variablen Stellen:• Warnleuchten.• Digitaler Tachometer.• Kilometerzähler
Optionale Informationen
Sie können je nach ausgewähltem Anzeigemodus und aktiven Funktionen zusätzliche Informationen anzeigen:– Drehzahlmesser (Benziner oder Diesel).– Betriebsdatencomputer.– Fahrassistenzfunktionen.– Geschwindigkeitsbegrenzer oder Geschwindigkeitsregelung.– Aktuell wiedergegebene Medien.– Navigationsanweisungen.– Analoger Tachometer.
– Motorinformationen (Leistungsanzeige) im Modus Power (Electric).– Energieflüsse (Electric).

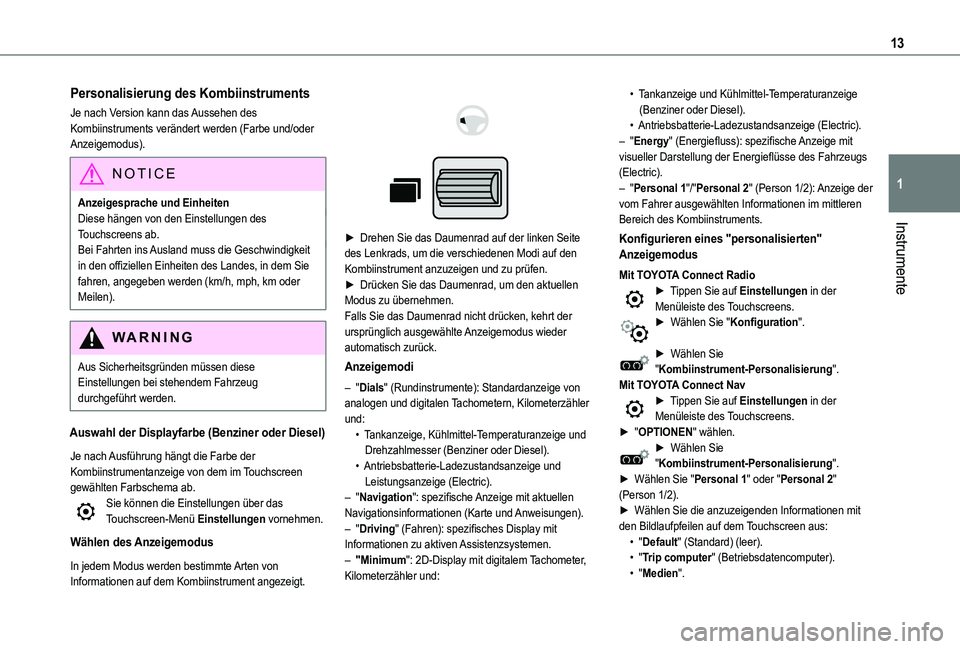

13
Instrumente
1
Personalisierung des Kombiinstruments
Je nach Version kann das Aussehen des Kombiinstruments verändert werden (Farbe und/oder Anzeigemodus).
NOTIC E
Anzeigesprache und EinheitenDiese hängen von den Einstellungen des Touchscreens ab.
Bei Fahrten ins Ausland muss die Geschwindigkeit in den offiziellen Einheiten des Landes, in dem Sie fahren, angegeben werden (km/h, mph, km oder Meilen).
WARNI NG
Aus Sicherheitsgründen müssen diese Einstellungen bei stehendem Fahrzeug durchgeführt werden.
Auswahl der Displayfarbe (Benziner oder Diesel)
Je nach Ausführung hängt die Farbe der Kombiinstrumentanzeige von dem im Touchscreen gewählten Farbschema ab.Sie können die Einstellungen über das Touchscreen-Menü Einstellungen vornehmen.
Wählen des Anzeigemodus
In jedem Modus werden bestimmte Arten von Informationen auf dem Kombiinstrument angezeigt.



► Drehen Sie das Daumenrad auf der linken Seite des Lenkrads, um die verschiedenen Modi auf den Kombiinstrument anzuzeigen und zu prüfen.► Drücken Sie das Daumenrad, um den aktuellen Modus zu übernehmen.Falls Sie das Daumenrad nicht drücken, kehrt der ursprünglich ausgewählte Anzeigemodus wieder automatisch zurück.
Anzeigemodi
– "Dials" (Rundinstrumente): Standardanzeige von analogen und digitalen Tachometern, Kilometerzähler und:• Tankanzeige, Kühlmittel-Temperaturanzeige und
Drehzahlmesser (Benziner oder Diesel).• Antriebsbatterie-Ladezustandsanzeige und Leistungsanzeige (Electric).– "Navigation": spezifische Anzeige mit aktuellen Navigationsinformationen (Karte und Anweisungen).– "Driving" (Fahren): spezifisches Display mit Informationen zu aktiven Assistenzsystemen.– "Minimum": 2D-Display mit digitalem Tachometer, Kilometerzähler und:
• Tankanzeige und Kühlmittel-Temperaturanzeige (Benziner oder Diesel).• Antriebsbatterie-Ladezustandsanzeige (Electric).– "Energy" (Energiefluss): spezifische Anzeige mit visueller Darstellung der Energieflüsse des Fahrzeugs (Electric).– "Personal 1"/"Personal 2" (Person 1/2): Anzeige der vom Fahrer ausgewählten Informationen im mittleren Bereich des Kombiinstruments.
Konfigurieren eines "personalisierten" Anzeigemodus
Mit TOYOTA Connect Radio► Tippen Sie auf Einstellungen in der Menüleiste des Touchscreens.► Wählen Sie "Konfiguration".
► Wählen Sie "Kombiinstrument-Personalisierung".Mit TOYOTA Connect Nav► Tippen Sie auf Einstellungen in der Menüleiste des Touchscreens.► "OPTIONEN" wählen.
► Wählen Sie "Kombiinstrument-Personalisierung".► Wählen Sie "Personal 1" oder "Personal 2" (Person 1/2).► Wählen Sie die anzuzeigenden Informationen mit den Bildlaufpfeilen auf dem Touchscreen aus:• "Default" (Standard) (leer).• "Trip computer" (Betriebsdatencomputer).• "Medien".

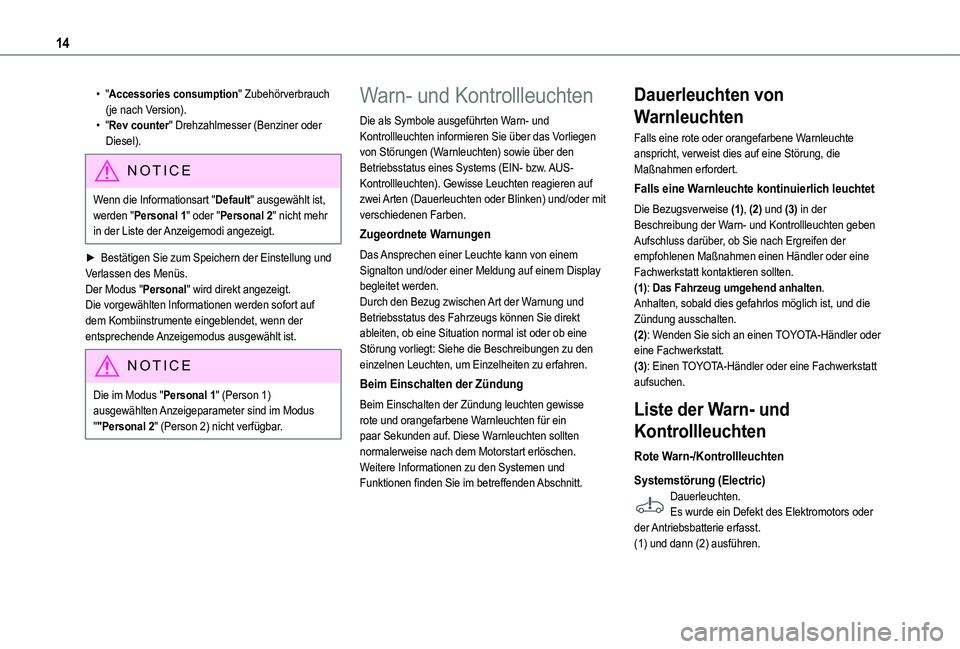

14
• "Accessories consumption" Zubehörverbrauch (je nach Version).• "Rev counter" Drehzahlmesser (Benziner oder Diesel).
NOTIC E
Wenn die Informationsart "Default" ausgewählt ist, werden "Personal 1" oder "Personal 2" nicht mehr in der Liste der Anzeigemodi angezeigt.
► Bestätigen Sie zum Speichern der Einstellung und Verlassen des Menüs.Der Modus "Personal" wird direkt angezeigt.Die vorgewählten Informationen werden sofort auf dem Kombiinstrumente eingeblendet, wenn der entsprechende Anzeigemodus ausgewählt ist.
NOTIC E
Die im Modus "Personal 1" (Person 1) ausgewählten Anzeigeparameter sind im Modus ""Personal 2" (Person 2) nicht verfügbar.
Warn- und Kontrollleuchten
Die als Symbole ausgeführten Warn- und Kontrollleuchten informieren Sie über das Vorliegen von Störungen (Warnleuchten) sowie über den Betriebsstatus eines Systems (EIN- bzw. AUS-Kontrollleuchten). Gewisse Leuchten reagieren auf zwei Arten (Dauerleuchten oder Blinken) und/oder mit verschiedenen Farben.
Zugeordnete Warnungen
Das Ansprechen einer Leuchte kann von einem Signalton und/oder einer Meldung auf einem Display begleitet werden.Durch den Bezug zwischen Art der Warnung und Betriebsstatus des Fahrzeugs können Sie direkt ableiten, ob eine Situation normal ist oder ob eine Störung vorliegt: Siehe die Beschreibungen zu den einzelnen Leuchten, um Einzelheiten zu erfahren.
Beim Einschalten der Zündung
Beim Einschalten der Zündung leuchten gewisse rote und orangefarbene Warnleuchten für ein paar Sekunden auf. Diese Warnleuchten sollten
normalerweise nach dem Motorstart erlöschen.Weitere Informationen zu den Systemen und Funktionen finden Sie im betreffenden Abschnitt.
Dauerleuchten von
Warnleuchten
Falls eine rote oder orangefarbene Warnleuchte anspricht, verweist dies auf eine Störung, die Maßnahmen erfordert.
Falls eine Warnleuchte kontinuierlich leuchtet
Die Bezugsverweise (1), (2) und (3) in der Beschreibung der Warn- und Kontrollleuchten geben Aufschluss darüber, ob Sie nach Ergreifen der empfohlenen Maßnahmen einen Händler oder eine Fachwerkstatt kontaktieren sollten.(1): Das Fahrzeug umgehend anhalten.Anhalten, sobald dies gefahrlos möglich ist, und die Zündung ausschalten.(2): Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.(3): Einen TOYOTA-Händler oder eine Fachwerkstatt aufsuchen.
Liste der Warn- und
Kontrollleuchten
Rote Warn-/Kontrollleuchten
Systemstörung (Electric)Dauerleuchten.Es wurde ein Defekt des Elektromotors oder der Antriebsbatterie erfasst.(1) und dann (2) ausführen.

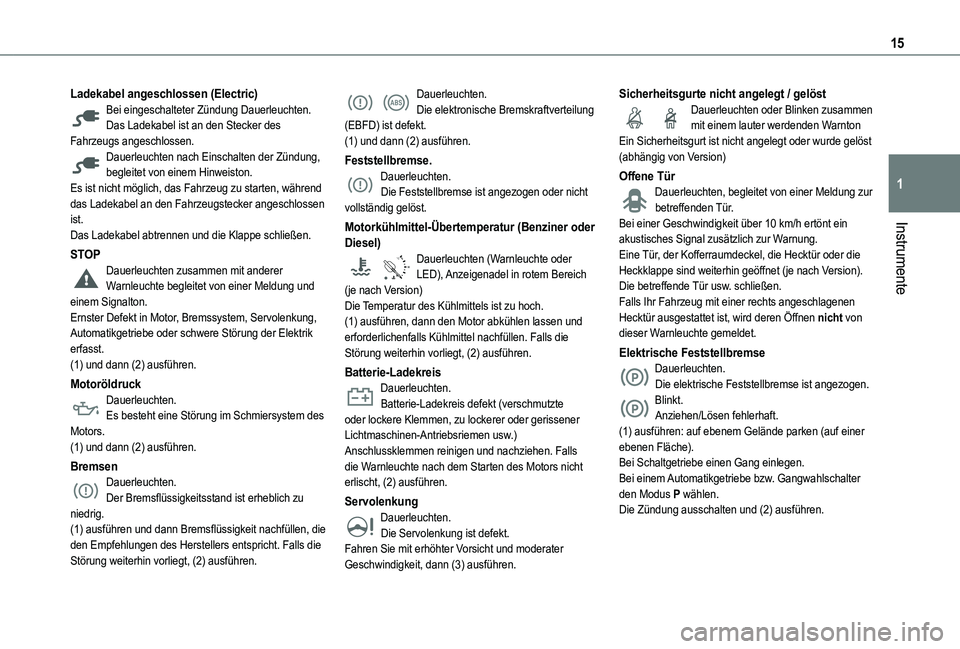

15
Instrumente
1
Ladekabel angeschlossen (Electric)Bei eingeschalteter Zündung Dauerleuchten.Das Ladekabel ist an den Stecker des Fahrzeugs angeschlossen.Dauerleuchten nach Einschalten der Zündung, begleitet von einem Hinweiston.Es ist nicht möglich, das Fahrzeug zu starten, während das Ladekabel an den Fahrzeugstecker angeschlossen ist.Das Ladekabel abtrennen und die Klappe schließen.
STOPDauerleuchten zusammen mit anderer Warnleuchte begleitet von einer Meldung und einem Signalton.Ernster Defekt in Motor, Bremssystem, Servolenkung, Automatikgetriebe oder schwere Störung der Elektrik erfasst.(1) und dann (2) ausführen.
MotoröldruckDauerleuchten.Es besteht eine Störung im Schmiersystem des Motors.
(1) und dann (2) ausführen.
BremsenDauerleuchten.Der Bremsflüssigkeitsstand ist erheblich zu niedrig.(1) ausführen und dann Bremsflüssigkeit nachfüllen, die den Empfehlungen des Herstellers entspricht. Falls die Störung weiterhin vorliegt, (2) ausführen.
Dauerleuchten.Die elektronische Bremskraftverteilung (EBFD) ist defekt.(1) und dann (2) ausführen.
Feststellbremse.Dauerleuchten.Die Feststellbremse ist angezogen oder nicht vollständig gelöst.
Motorkühlmittel-Übertemperatur (Benziner oder Diesel)
90°CDauerleuchten (Warnleuchte oder LED), Anzeigenadel in rotem Bereich (je nach Version)Die Temperatur des Kühlmittels ist zu hoch.(1) ausführen, dann den Motor abkühlen lassen und erforderlichenfalls Kühlmittel nachfüllen. Falls die Störung weiterhin vorliegt, (2) ausführen.
Batterie-LadekreisDauerleuchten.Batterie-Ladekreis defekt (verschmutzte oder lockere Klemmen, zu lockerer oder gerissener Lichtmaschinen-Antriebsriemen usw.)
Anschlussklemmen reinigen und nachziehen. Falls die Warnleuchte nach dem Starten des Motors nicht erlischt, (2) ausführen.
ServolenkungDauerleuchten.Die Servolenkung ist defekt.Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
Sicherheitsgurte nicht angelegt / gelöstDauerleuchten oder Blinken zusammen mit einem lauter werdenden WarntonEin Sicherheitsgurt ist nicht angelegt oder wurde gelöst (abhängig von Version)
Offene TürDauerleuchten, begleitet von einer Meldung zur betreffenden Tür.Bei einer Geschwindigkeit über 10 km/h ertönt ein akustisches Signal zusätzlich zur Warnung.Eine Tür, der Kofferraumdeckel, die Hecktür oder die Heckklappe sind weiterhin geöffnet (je nach Version).Die betreffende Tür usw. schließen.Falls Ihr Fahrzeug mit einer rechts angeschlagenen Hecktür ausgestattet ist, wird deren Öffnen nicht von dieser Warnleuchte gemeldet.
Elektrische FeststellbremseDauerleuchten.Die elektrische Feststellbremse ist angezogen.Blinkt.Anziehen/Lösen fehlerhaft.(1) ausführen: auf ebenem Gelände parken (auf einer
ebenen Fläche). Bei Schaltgetriebe einen Gang einlegen.Bei einem Automatikgetriebe bzw. Gangwahlschalter den Modus P wählen.Die Zündung ausschalten und (2) ausführen.

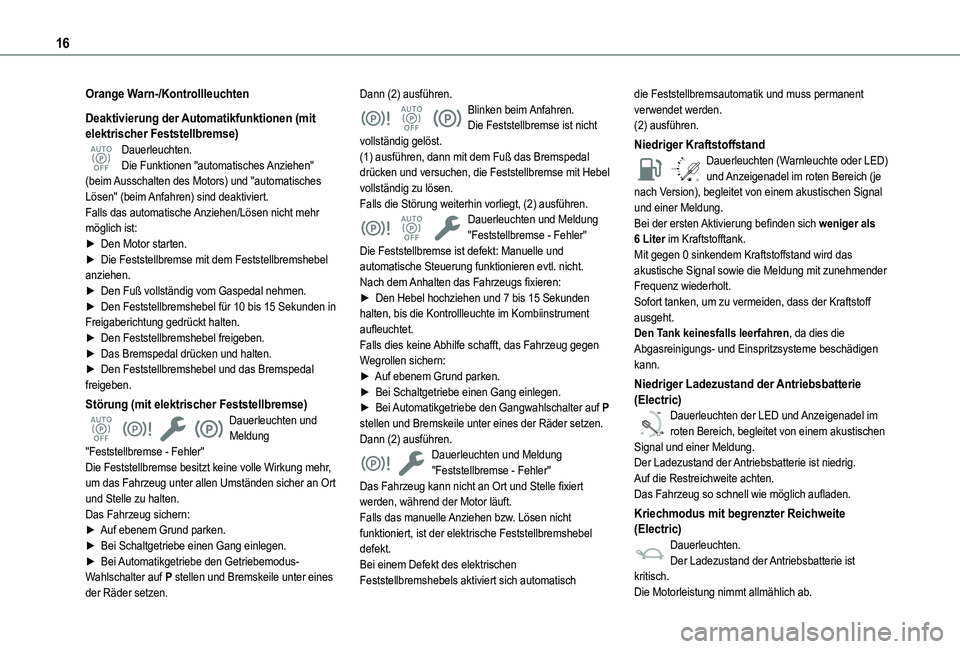

16
Orange Warn-/Kontrollleuchten
Deaktivierung der Automatikfunktionen (mit elektrischer Feststellbremse)Dauerleuchten.Die Funktionen "automatisches Anziehen" (beim Ausschalten des Motors) und "automatisches Lösen" (beim Anfahren) sind deaktiviert.Falls das automatische Anziehen/Lösen nicht mehr möglich ist:► Den Motor starten.► Die Feststellbremse mit dem Feststellbremshebel anziehen.► Den Fuß vollständig vom Gaspedal nehmen.► Den Feststellbremshebel für 10 bis 15 Sekunden in Freigaberichtung gedrückt halten.► Den Feststellbremshebel freigeben.► Das Bremspedal drücken und halten.► Den Feststellbremshebel und das Bremspedal freigeben.
Störung (mit elektrischer Feststellbremse)Dauerleuchten und Meldung
"Feststellbremse - Fehler"Die Feststellbremse besitzt keine volle Wirkung mehr, um das Fahrzeug unter allen Umständen sicher an Ort und Stelle zu halten.Das Fahrzeug sichern:► Auf ebenem Grund parken.► Bei Schaltgetriebe einen Gang einlegen.► Bei Automatikgetriebe den Getriebemodus-Wahlschalter auf P stellen und Bremskeile unter eines der Räder setzen.
Dann (2) ausführen.Blinken beim Anfahren.Die Feststellbremse ist nicht vollständig gelöst.(1) ausführen, dann mit dem Fuß das Bremspedal drücken und versuchen, die Feststellbremse mit Hebel vollständig zu lösen.Falls die Störung weiterhin vorliegt, (2) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Feststellbremse ist defekt: Manuelle und automatische Steuerung funktionieren evtl. nicht.Nach dem Anhalten das Fahrzeugs fixieren:► Den Hebel hochziehen und 7 bis 15 Sekunden halten, bis die Kontrollleuchte im Kombiinstrument aufleuchtet.Falls dies keine Abhilfe schafft, das Fahrzeug gegen Wegrollen sichern:► Auf ebenem Grund parken.► Bei Schaltgetriebe einen Gang einlegen.► Bei Automatikgetriebe den Gangwahlschalter auf P stellen und Bremskeile unter eines der Räder setzen.Dann (2) ausführen.
Dauerleuchten und Meldung "Feststellbremse - Fehler"Das Fahrzeug kann nicht an Ort und Stelle fixiert werden, während der Motor läuft.Falls das manuelle Anziehen bzw. Lösen nicht funktioniert, ist der elektrische Feststellbremshebel defekt.Bei einem Defekt des elektrischen Feststellbremshebels aktiviert sich automatisch
die Feststellbremsautomatik und muss permanent verwendet werden.(2) ausführen.
Niedriger Kraftstoffstand
/2
1 1Dauerleuchten (Warnleuchte oder LED) und Anzeigenadel im roten Bereich (je nach Version), begleitet von einem akustischen Signal und einer Meldung.Bei der ersten Aktivierung befinden sich weniger als 6 Liter im Kraftstofftank.Mit gegen 0 sinkendem Kraftstoffstand wird das akustische Signal sowie die Meldung mit zunehmender Frequenz wiederholt.Sofort tanken, um zu vermeiden, dass der Kraftstoff ausgeht.Den Tank keinesfalls leerfahren, da dies die Abgasreinigungs- und Einspritzsysteme beschädigen kann.
Niedriger Ladezustand der Antriebsbatterie (Electric)
0 %
100
Dauerleuchten der LED und Anzeigenadel im roten Bereich, begleitet von einem akustischen
Signal und einer Meldung.Der Ladezustand der Antriebsbatterie ist niedrig.Auf die Restreichweite achten.Das Fahrzeug so schnell wie möglich aufladen.
Kriechmodus mit begrenzter Reichweite (Electric)Dauerleuchten.Der Ladezustand der Antriebsbatterie ist kritisch.Die Motorleistung nimmt allmählich ab.

17
Instrumente
1

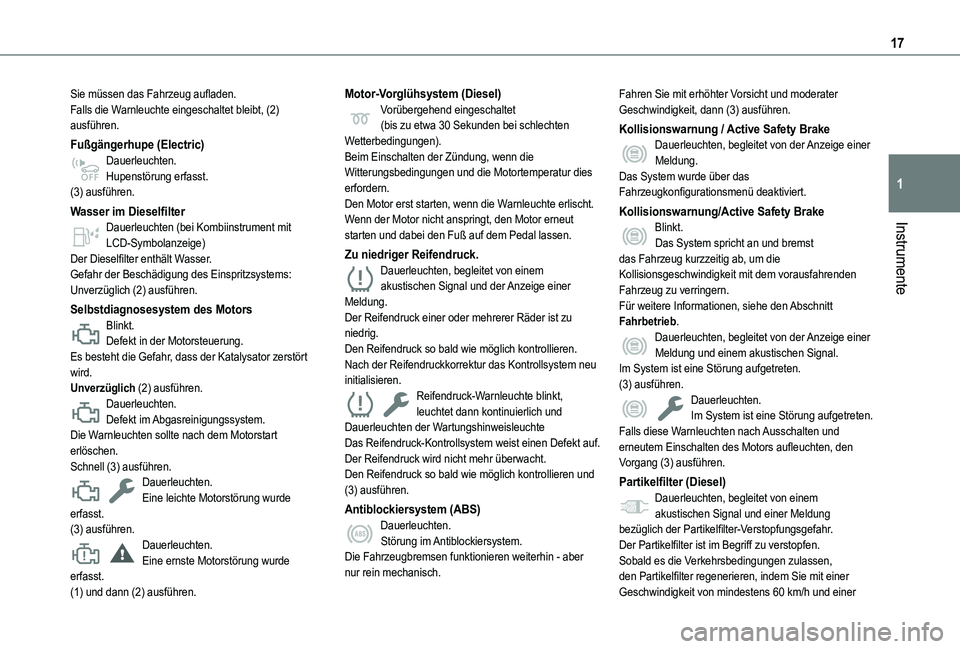

Sie müssen das Fahrzeug aufladen.Falls die Warnleuchte eingeschaltet bleibt, (2) ausführen.
Fußgängerhupe (Electric)Dauerleuchten.Hupenstörung erfasst.(3) ausführen.
Wasser im DieselfilterDauerleuchten (bei Kombiinstrument mit LCD-Symbolanzeige)Der Dieselfilter enthält Wasser.Gefahr der Beschädigung des Einspritzsystems: Unverzüglich (2) ausführen.
Selbstdiagnosesystem des MotorsBlinkt.Defekt in der Motorsteuerung.Es besteht die Gefahr, dass der Katalysator zerstört wird.Unverzüglich (2) ausführen.Dauerleuchten.Defekt im Abgasreinigungssystem.Die Warnleuchten sollte nach dem Motorstart
erlöschen.Schnell (3) ausführen.Dauerleuchten.Eine leichte Motorstörung wurde erfasst.(3) ausführen.Dauerleuchten.Eine ernste Motorstörung wurde erfasst.(1) und dann (2) ausführen.
Motor-Vorglühsystem (Diesel)Vorübergehend eingeschaltet(bis zu etwa 30 Sekunden bei schlechten Wetterbedingungen).Beim Einschalten der Zündung, wenn die Witterungsbedingungen und die Motortemperatur dies erfordern.Den Motor erst starten, wenn die Warnleuchte erlischt.Wenn der Motor nicht anspringt, den Motor erneut starten und dabei den Fuß auf dem Pedal lassen.
Zu niedriger Reifendruck.Dauerleuchten, begleitet von einem akustischen Signal und der Anzeige einer Meldung.Der Reifendruck einer oder mehrerer Räder ist zu niedrig.Den Reifendruck so bald wie möglich kontrollieren.Nach der Reifendruckkorrektur das Kontrollsystem neu initialisieren.Reifendruck-Warnleuchte blinkt, leuchtet dann kontinuierlich und Dauerleuchten der WartungshinweisleuchteDas Reifendruck-Kontrollsystem weist einen Defekt auf.
Der Reifendruck wird nicht mehr überwacht.Den Reifendruck so bald wie möglich kontrollieren und (3) ausführen.
Antiblockiersystem (ABS)Dauerleuchten.Störung im Antiblockiersystem.Die Fahrzeugbremsen funktionieren weiterhin - aber nur rein mechanisch.
Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
Kollisionswarnung / Active Safety BrakeDauerleuchten, begleitet von der Anzeige einer Meldung.Das System wurde über das Fahrzeugkonfigurationsmenü deaktiviert.
Kollisionswarnung/Active Safety BrakeBlinkt.Das System spricht an und bremst das Fahrzeug kurzzeitig ab, um die Kollisionsgeschwindigkeit mit dem vorausfahrenden Fahrzeug zu verringern.Für weitere Informationen, siehe den Abschnitt Fahrbetrieb.Dauerleuchten, begleitet von der Anzeige einer Meldung und einem akustischen Signal.Im System ist eine Störung aufgetreten.(3) ausführen.Dauerleuchten.Im System ist eine Störung aufgetreten.Falls diese Warnleuchten nach Ausschalten und
erneutem Einschalten des Motors aufleuchten, den Vorgang (3) ausführen.
Partikelfilter (Diesel)Dauerleuchten, begleitet von einem akustischen Signal und einer Meldung bezüglich der Partikelfilter-Verstopfungsgefahr.Der Partikelfilter ist im Begriff zu verstopfen.Sobald es die Verkehrsbedingungen zulassen, den Partikelfilter regenerieren, indem Sie mit einer Geschwindigkeit von mindestens 60 km/h und einer

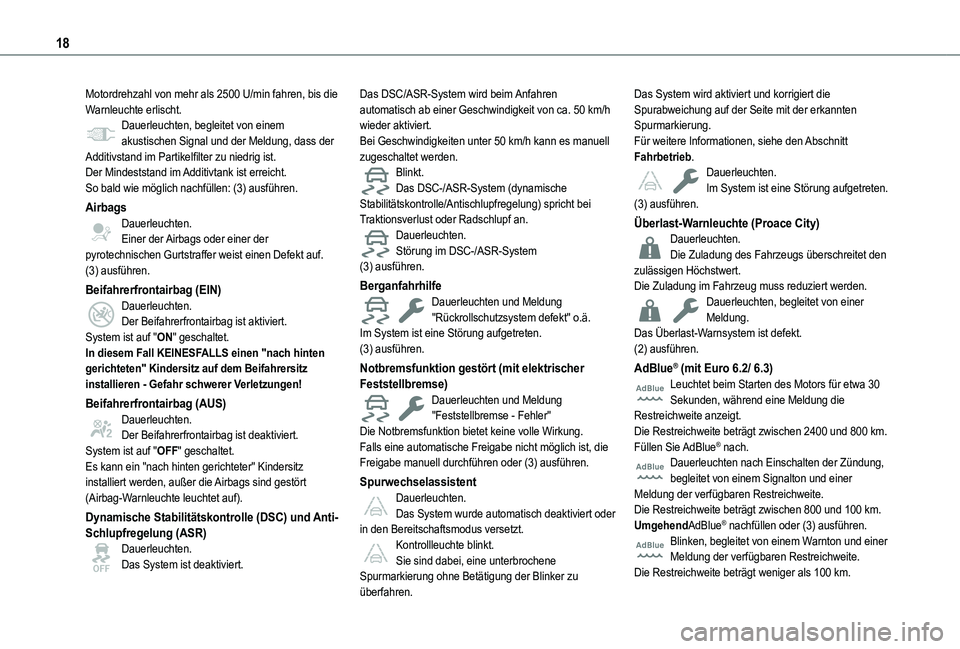

18
Motordrehzahl von mehr als 2500 U/min fahren, bis die Warnleuchte erlischt.Dauerleuchten, begleitet von einem akustischen Signal und der Meldung, dass der Additivstand im Partikelfilter zu niedrig ist.Der Mindeststand im Additivtank ist erreicht.So bald wie möglich nachfüllen: (3) ausführen.
AirbagsDauerleuchten.Einer der Airbags oder einer der pyrotechnischen Gurtstraffer weist einen Defekt auf.(3) ausführen.
Beifahrerfrontairbag (EIN)Dauerleuchten.Der Beifahrerfrontairbag ist aktiviert.System ist auf "ON" geschaltet.In diesem Fall KEINESFALLS einen "nach hinten gerichteten" Kindersitz auf dem Beifahrersitz installieren - Gefahr schwerer Verletzungen!
Beifahrerfrontairbag (AUS)Dauerleuchten.Der Beifahrerfrontairbag ist deaktiviert.
System ist auf "OFF" geschaltet.Es kann ein "nach hinten gerichteter" Kindersitz installiert werden, außer die Airbags sind gestört (Airbag-Warnleuchte leuchtet auf).
Dynamische Stabilitätskontrolle (DSC) und Anti-Schlupfregelung (ASR)Dauerleuchten.Das System ist deaktiviert.
Das DSC/ASR-System wird beim Anfahren automatisch ab einer Geschwindigkeit von ca. 50 km/h wieder aktiviert.Bei Geschwindigkeiten unter 50 km/h kann es manuell zugeschaltet werden.Blinkt.Das DSC-/ASR-System (dynamische Stabilitätskontrolle/Antischlupfregelung) spricht bei Traktionsverlust oder Radschlupf an.Dauerleuchten.Störung im DSC-/ASR-System(3) ausführen.
BerganfahrhilfeDauerleuchten und Meldung "Rückrollschutzsystem defekt" o.ä.Im System ist eine Störung aufgetreten.(3) ausführen.
Notbremsfunktion gestört (mit elektrischer Feststellbremse)Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Notbremsfunktion bietet keine volle Wirkung.
Falls eine automatische Freigabe nicht möglich ist, die Freigabe manuell durchführen oder (3) ausführen.
SpurwechselassistentDauerleuchten.Das System wurde automatisch deaktiviert oder in den Bereitschaftsmodus versetzt.Kontrollleuchte blinkt.Sie sind dabei, eine unterbrochene Spurmarkierung ohne Betätigung der Blinker zu überfahren.
Das System wird aktiviert und korrigiert die Spurabweichung auf der Seite mit der erkannten Spurmarkierung.Für weitere Informationen, siehe den Abschnitt Fahrbetrieb.Dauerleuchten.Im System ist eine Störung aufgetreten.(3) ausführen.
Überlast-Warnleuchte (Proace City)Dauerleuchten.Die Zuladung des Fahrzeugs überschreitet den zulässigen Höchstwert.Die Zuladung im Fahrzeug muss reduziert werden.Dauerleuchten, begleitet von einer Meldung.Das Überlast-Warnsystem ist defekt.(2) ausführen.
AdBlue® (mit Euro 6.2/ 6.3)Leuchtet beim Starten des Motors für etwa 30 Sekunden, während eine Meldung die Restreichweite anzeigt.Die Restreichweite beträgt zwischen 2400 und 800 km.
Füllen Sie AdBlue® nach.Dauerleuchten nach Einschalten der Zündung, begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt zwischen 800 und 100 km.UmgehendAdBlue® nachfüllen oder (3) ausführen.Blinken, begleitet von einem Warnton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt weniger als 100 km.

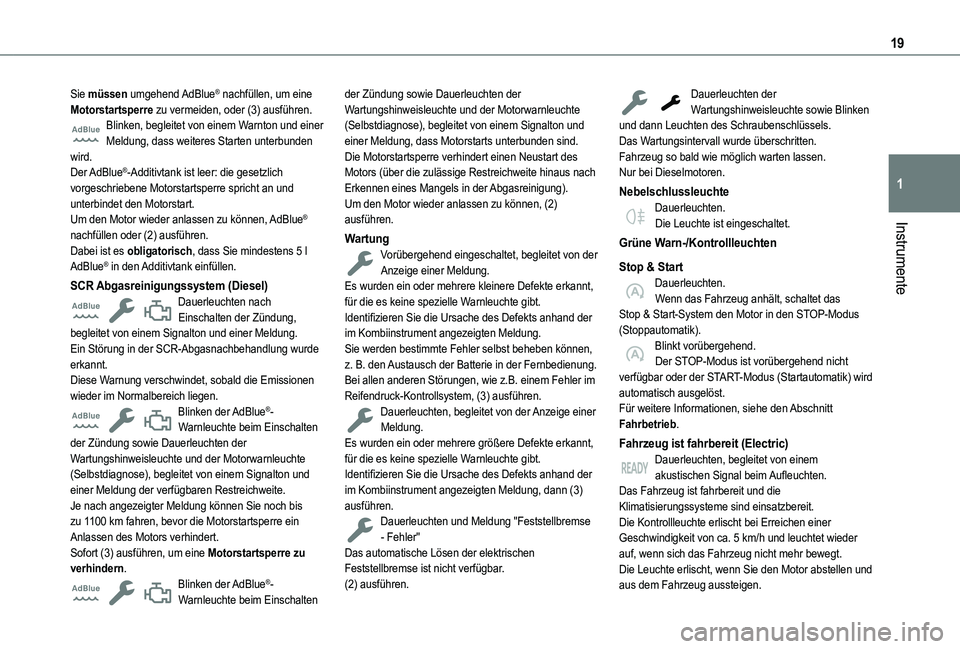

19
Instrumente
1
Sie müssen umgehend AdBlue® nachfüllen, um eine Motorstartsperre zu vermeiden, oder (3) ausführen.Blinken, begleitet von einem Warnton und einer Meldung, dass weiteres Starten unterbunden wird.Der AdBlue®-Additivtank ist leer: die gesetzlich vorgeschriebene Motorstartsperre spricht an und unterbindet den Motorstart.Um den Motor wieder anlassen zu können, AdBlue® nachfüllen oder (2) ausführen.Dabei ist es obligatorisch, dass Sie mindestens 5 l AdBlue® in den Additivtank einfüllen.
SCR Abgasreinigungssystem (Diesel)Dauerleuchten nach Einschalten der Zündung, begleitet von einem Signalton und einer Meldung.Ein Störung in der SCR-Abgasnachbehandlung wurde erkannt.Diese Warnung verschwindet, sobald die Emissionen wieder im Normalbereich liegen.Blinken der AdBlue®-Warnleuchte beim Einschalten der Zündung sowie Dauerleuchten der
Wartungshinweisleuchte und der Motorwarnleuchte (Selbstdiagnose), begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Je nach angezeigter Meldung können Sie noch bis zu 1100 km fahren, bevor die Motorstartsperre ein Anlassen des Motors verhindert.Sofort (3) ausführen, um eine Motorstartsperre zu verhindern.Blinken der AdBlue®-
Warnleuchte beim Einschalten
der Zündung sowie Dauerleuchten der Wartungshinweisleuchte und der Motorwarnleuchte (Selbstdiagnose), begleitet von einem Signalton und einer Meldung, dass Motorstarts unterbunden sind.Die Motorstartsperre verhindert einen Neustart des Motors (über die zulässige Restreichweite hinaus nach Erkennen eines Mangels in der Abgasreinigung).Um den Motor wieder anlassen zu können, (2) ausführen.
WartungVorübergehend eingeschaltet, begleitet von der Anzeige einer Meldung.Es wurden ein oder mehrere kleinere Defekte erkannt, für die es keine spezielle Warnleuchte gibt.Identifizieren Sie die Ursache des Defekts anhand der im Kombiinstrument angezeigten Meldung.Sie werden bestimmte Fehler selbst beheben können, z. B. den Austausch der Batterie in der Fernbedienung.Bei allen anderen Störungen, wie z.B. einem Fehler im Reifendruck-Kontrollsystem, (3) ausführen.Dauerleuchten, begleitet von der Anzeige einer Meldung.Es wurden ein oder mehrere größere Defekte erkannt,
für die es keine spezielle Warnleuchte gibt.Identifizieren Sie die Ursache des Defekts anhand der im Kombiinstrument angezeigten Meldung, dann (3) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Das automatische Lösen der elektrischen Feststellbremse ist nicht verfügbar.(2) ausführen.
Dauerleuchten der Wartungshinweisleuchte sowie Blinken und dann Leuchten des Schraubenschlüssels.Das Wartungsintervall wurde überschritten.Fahrzeug so bald wie möglich warten lassen.Nur bei Dieselmotoren.
NebelschlussleuchteDauerleuchten.Die Leuchte ist eingeschaltet.
Grüne Warn-/Kontrollleuchten
Stop & StartDauerleuchten.Wenn das Fahrzeug anhält, schaltet das Stop & Start-System den Motor in den STOP-Modus (Stoppautomatik).Blinkt vorübergehend.Der STOP-Modus ist vorübergehend nicht verfügbar oder der START-Modus (Startautomatik) wird automatisch ausgelöst.Für weitere Informationen, siehe den Abschnitt Fahrbetrieb.
Fahrzeug ist fahrbereit (Electric)
Dauerleuchten, begleitet von einem akustischen Signal beim Aufleuchten.Das Fahrzeug ist fahrbereit und die Klimatisierungssysteme sind einsatzbereit.Die Kontrollleuchte erlischt bei Erreichen einer Geschwindigkeit von ca. 5 km/h und leuchtet wieder auf, wenn sich das Fahrzeug nicht mehr bewegt.Die Leuchte erlischt, wenn Sie den Motor abstellen und aus dem Fahrzeug aussteigen.

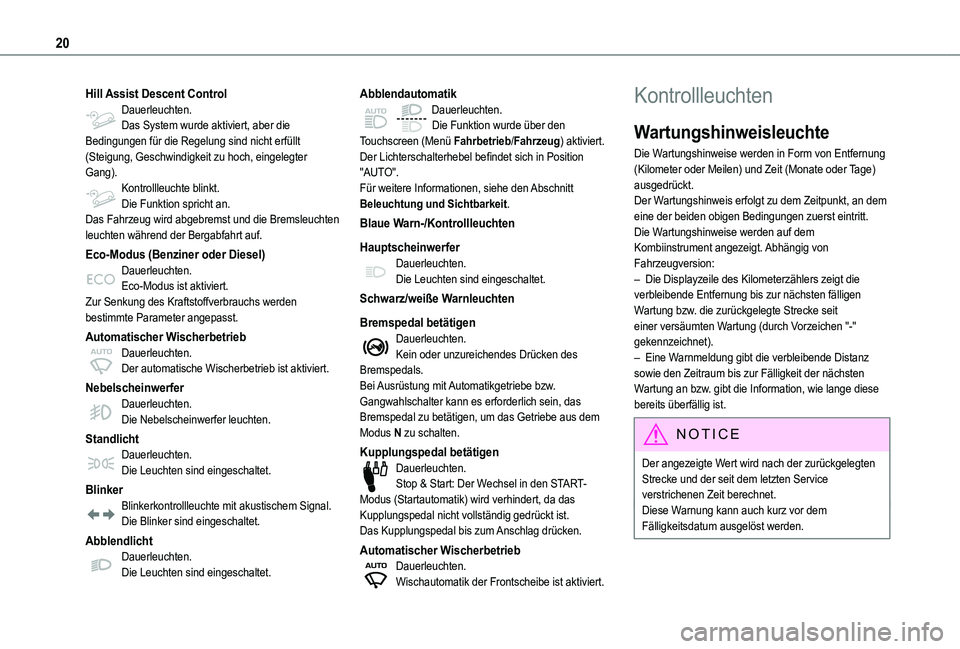

20
Hill Assist Descent ControlDauerleuchten.Das System wurde aktiviert, aber die Bedingungen für die Regelung sind nicht erfüllt (Steigung, Geschwindigkeit zu hoch, eingelegter Gang).Kontrollleuchte blinkt.Die Funktion spricht an.Das Fahrzeug wird abgebremst und die Bremsleuchten leuchten während der Bergabfahrt auf.
Eco-Modus (Benziner oder Diesel)Dauerleuchten.Eco-Modus ist aktiviert.Zur Senkung des Kraftstoffverbrauchs werden bestimmte Parameter angepasst.
Automatischer WischerbetriebDauerleuchten.Der automatische Wischerbetrieb ist aktiviert.
NebelscheinwerferDauerleuchten.Die Nebelscheinwerfer leuchten.
Standlicht
Dauerleuchten.Die Leuchten sind eingeschaltet.
BlinkerBlinkerkontrollleuchte mit akustischem Signal.Die Blinker sind eingeschaltet.
AbblendlichtDauerleuchten.Die Leuchten sind eingeschaltet.
AbblendautomatikDauerleuchten.Die Funktion wurde über den Touchscreen (Menü Fahrbetrieb/Fahrzeug) aktiviert.Der Lichterschalterhebel befindet sich in Position "AUTO".Für weitere Informationen, siehe den Abschnitt Beleuchtung und Sichtbarkeit.
Blaue Warn-/Kontrollleuchten
HauptscheinwerferDauerleuchten.Die Leuchten sind eingeschaltet.
Schwarz/weiße Warnleuchten
Bremspedal betätigenDauerleuchten.Kein oder unzureichendes Drücken des Bremspedals.Bei Ausrüstung mit Automatikgetriebe bzw. Gangwahlschalter kann es erforderlich sein, das Bremspedal zu betätigen, um das Getriebe aus dem Modus N zu schalten.
Kupplungspedal betätigenDauerleuchten.Stop & Start: Der Wechsel in den START-Modus (Startautomatik) wird verhindert, da das Kupplungspedal nicht vollständig gedrückt ist.Das Kupplungspedal bis zum Anschlag drücken.
Automatischer WischerbetriebDauerleuchten.Wischautomatik der Frontscheibe ist aktiviert.
Kontrollleuchten
Wartungshinweisleuchte
Die Wartungshinweise werden in Form von Entfernung (Kilometer oder Meilen) und Zeit (Monate oder Tage) ausgedrückt.Der Wartungshinweis erfolgt zu dem Zeitpunkt, an dem eine der beiden obigen Bedingungen zuerst eintritt.Die Wartungshinweise werden auf dem Kombiinstrument angezeigt. Abhängig von Fahrzeugversion:– Die Displayzeile des Kilometerzählers zeigt die verbleibende Entfernung bis zur nächsten fälligen Wartung bzw. die zurückgelegte Strecke seit einer versäumten Wartung (durch Vorzeichen "-" gekennzeichnet).– Eine Warnmeldung gibt die verbleibende Distanz sowie den Zeitraum bis zur Fälligkeit der nächsten Wartung an bzw. gibt die Information, wie lange diese bereits überfällig ist.
NOTIC E
Der angezeigte Wert wird nach der zurückgelegten Strecke und der seit dem letzten Service verstrichenen Zeit berechnet.Diese Warnung kann auch kurz vor dem Fälligkeitsdatum ausgelöst werden.
