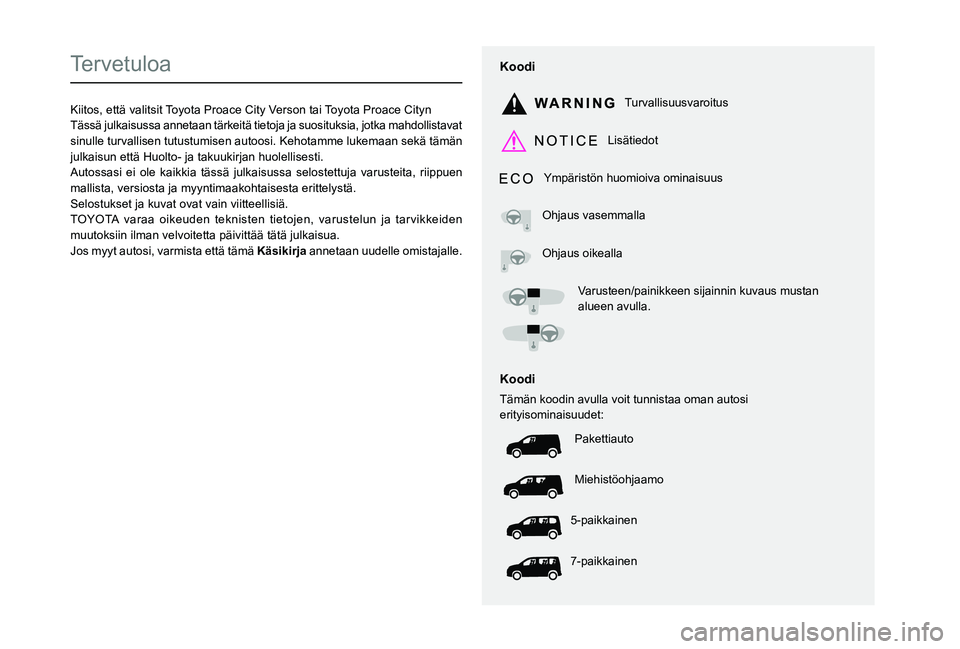

Tervetuloa
Kiitos, että valitsit Toyota Proace City Verson tai Toyota Proace CitynTässä julkaisussa annetaan tärkeitä tietoja ja suosituksia, jotka mahdollistavat sinulle turvallisen tutustumisen autoosi. Kehotamme lukemaan sekä tämän julkaisun että Huolto- ja takuukirjan huolellisesti.Autossasi ei ole kaikkia tässä julkaisussa selostettuja varusteita, riippuen mallista, versiosta ja myyntimaakohtaisesta erittelystä.Selostukset ja kuvat ovat vain viitteellisiä.TOYOTA varaa oikeuden teknisten tietojen, varustelun ja tarvikkeiden muutoksiin ilman velvoitetta päivittää tätä julkaisua.
Jos myyt autosi, varmista että tämä K\344si annetaan uudelle omistajalle.
Koodi
Turvallisuusvaroitus
Lisätiedot
Ympäristön huomioiva ominaisuus
Ohjaus vasemmalla
Ohjaus oikealla
Varusteen/painikkeen sijainnin kuvaus mustan alueen avulla.
Koodi
Tämän koodin avulla voit tunnistaa oman autosi erityisominaisuudet:
Pakettiauto
Miehistöohjaamo
5-paikkainen
7-paikkainen
Page 2 of 352
2
■Yleiskuvaus
Yleiskuvaus 4Tarrat 6
■Taloudellinen ajo
1Mittarit
Mittaristot 10Varoitus- ja merkkivalot 14Merkkivalot 20Ajotietokone 27BLUETOOTH-audiojärjestelmä kosketusnäytöllä 28Kosketusnäyttö 29Päivämäärän ja kellonajan asettaminen 31
2Pääsy
Elektroninen avain kaukosäätötoiminnolla ja sisäisellä avaimella, 32Varamenettelyt 40Keskuslukituksen lukitseminen / avaaminen 43Ovet 45Yleisiä suosituksia liukuovista 46Takakattoluukku 47Hälytys 48Sähkötoimiset ikkunat 50Kääntyvät takaoven ikkunat 52
3Helppokäyttöisyys ja mukavuus
Yleisiä suosituksia istuimista 53Etuistuimet 54Ohjauspyörän säätö 56Peilit 57Kaksipaikkainen etumatkustajan istuin 58Takaistuinpenkki (rivi 2) 60
Takaistuimet (rivi 2) 61Takaistuimet (rivi 3) 62Sisäpuoliset varusteet 65Kaksiasentoinen hattuhylly (irrotettava) 71Hattuhylly (7 istuinta) 72Varoituskolmio 73Extenso-ohjaamo 75Miehistöohjaamo 77Lämmitys ja tuuletus 80Lämmitys 82Käsisäätöinen ilmastointi 82Kaksialueinen automaatti-ilmastointi 83Tuulilasin huurteenpoisto - lämmitys 85Lämmitettävä tuulilasi 86Takaikkunan ja/tai sivupeilien huurteen/jäänpoisto 87Takalämmitys ja -ilmastointi 87Lisälämmitys-/tuuletusjärjestelmä 87Ilmastoinnin esikäsittely (sähkötoiminen) 90
4Valot ja näkyvyys
Valokatkaisin 92Suuntavilkut 93Seisontavalot 93Ajovalojen automaattinen toiminta 94Huomiovalot / seisontavalot 94Saatto- ja saapumisvalot 95Automaattiset valaistusjärjestelmät - Yleiset suositukset 95Automaattinen ajovalojen vaihto 96Ajovalojen korkeudensäätö 97Pyyhkimien katkaisin 98Pyyhkimensulan vaihtaminen 100Automaattiset tuulilasinpyyhkimet 101
5Turvallisuus
Yleiset turvallisuusohjeet 102Hätäpuhelu tai tiepalvelukutsu 103Varoitusvilkut 105Äänitorvi 105Jalankulkijan äänitorvi (sähkötoiminen) 105Ajonvakautustoiminto (VSC) 106Toyota Traction Select 108Hill Assist Descent Control 109Turvavyöt 111Turvatyynyt 11 5Turvaistuimet 11 8Etumatkustajan turvatyynyn poiskytkentä 121ISOFIX-turvaistuimet 126Kokoluokan i turvaistuimet 130Käsikäyttöinen lapsilukko 131Sähköinen lapsilukko 131
6Ajaminen
Ajamissuosituksia 132Moottorin käynnistys/pysäytys 134Käsikäyttöinen seisontajarru 139Sähköinen seisontajarru 139Mäkilähtöavustin 1425-vaihteinen käsivaihteisto 1436-vaihteinen käsivaihteisto 143Automaattivaihteistot 144Ajovalitsin (sähkötoiminen) 150Ajotilat 151Vaihtamisopastin 152Stop & Start (bensiini- tai dieselauto) 152Rengaspaineiden valvontajärjestelmä 154Tuulilasinäyttö 156Ajo- ja käsittelyaputoiminnot - Yleiset suositukset 157Nopeusrajoituksen tunnistus ja suositus 159
Page 3 of 352
3

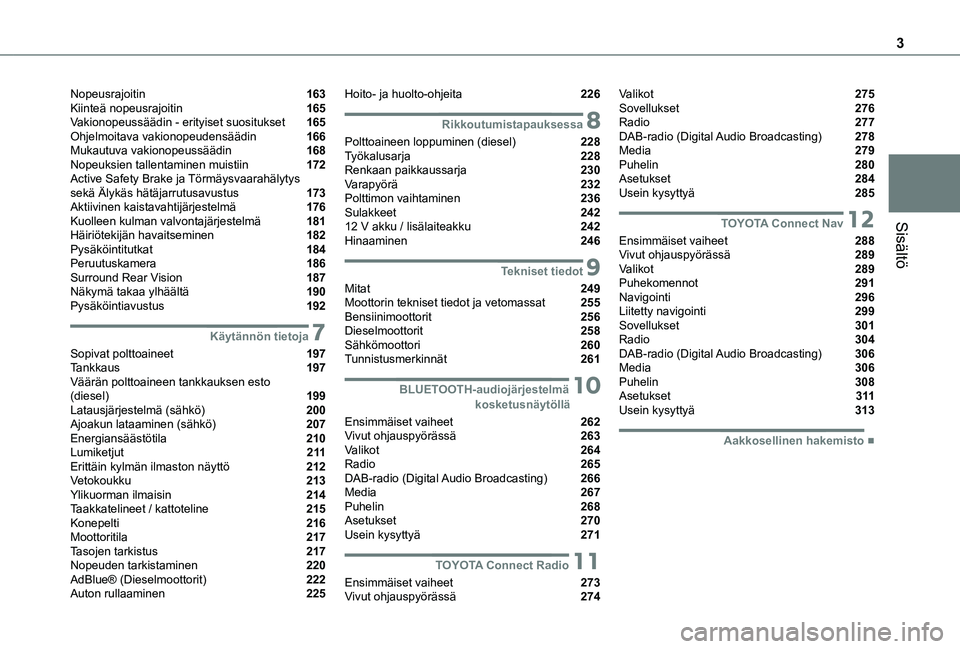

Sisältö
Nopeusrajoitin 163Kiinteä nopeusrajoitin 165Vakionopeussäädin - erityiset suositukset 165Ohjelmoitava vakionopeudensäädin 166Mukautuva vakionopeussäädin 168Nopeuksien tallentaminen muistiin 172Active Safety Brake ja Törmäysvaarahälytys sekä Älykäs hätäjarrutusavustus 173Aktiivinen kaistavahtijärjestelmä 176Kuolleen kulman valvontajärjestelmä 181Häiriötekijän havaitseminen 182Pysäköintitutkat 184Peruutuskamera 186Surround Rear Vision 187Näkymä takaa ylhäältä 190Pysäköintiavustus 192
7Käytännön tietoja
Sopivat polttoaineet 197Tankkaus 197Väärän polttoaineen tankkauksen esto (diesel) 199Latausjärjestelmä (sähkö) 200Ajoakun lataaminen (sähkö) 207Energiansäästötila 210Lumiketjut 2 11Erittäin kylmän ilmaston näyttö 212Vetokoukku 213Ylikuorman ilmaisin 214Taakkatelineet / kattoteline 215Konepelti 216Moottoritila 217Tasojen tarkistus 217Nopeuden tarkistaminen 220AdBlue® (Dieselmoottorit) 222Auton rullaaminen 225
Hoito- ja huolto-ohjeita 226
8Rikkoutumistapauksessa
Polttoaineen loppuminen (diesel) 228Työkalusarja 228Renkaan paikkaussarja 230Varapyörä 232Polttimon vaihtaminen 236Sulakkeet 24212 V akku / lisälaiteakku 242Hinaaminen 246
9Tekniset tiedot
Mitat 249Moottorin tekniset tiedot ja vetomassat 255Bensiinimoottorit 256Dieselmoottorit 258Sähkömoottori 260Tunnistusmerkinnät 261
10 BLUETOOTH-audiojärjestelmäkosketusnäytöllä
Ensimmäiset vaiheet 262Vivut ohjauspyörässä 263Valikot 264Radio 265DAB-radio (Digital Audio Broadcasting) 266Media 267Puhelin 268Asetukset 270Usein kysyttyä 271
11TOYOTA Connect Radio
Ensimmäiset vaiheet 273Vivut ohjauspyörässä 274
Valikot 275Sovellukset 276Radio 277DAB-radio (Digital Audio Broadcasting) 278Media 279Puhelin 280Asetukset 284Usein kysyttyä 285
12TOYOTA Connect Nav
Ensimmäiset vaiheet 288Vivut ohjauspyörässä 289Valikot 289Puhekomennot 291Navigointi 296Liitetty navigointi 299Sovellukset 301Radio 304DAB-radio (Digital Audio Broadcasting) 306Media 306Puhelin 308Asetukset 3 11Usein kysyttyä 313
■Aakkosellinen hakemisto
Page 4 of 352
4

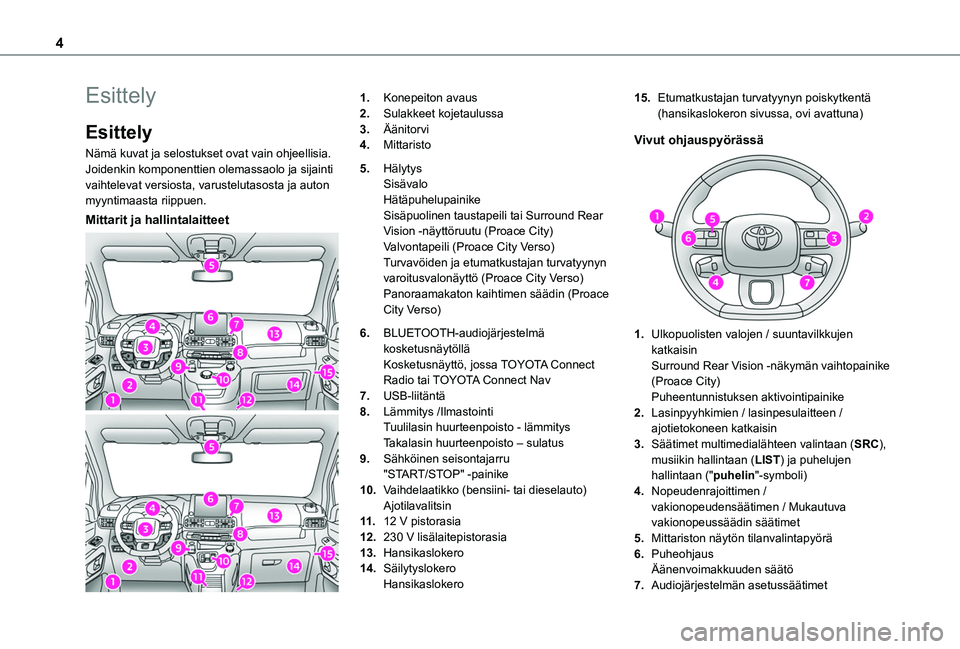

Esittely
Esittely
Nämä kuvat ja selostukset ovat vain ohjeellisia. Joidenkin komponenttien olemassaolo ja sijainti vaihtelevat versiosta, varustelutasosta ja auton myyntimaasta riippuen.
Mittarit ja hallintalaitteet
1.Konepeiton avaus
2.Sulakkeet kojetaulussa
3.Äänitorvi
4.Mittaristo
5.HälytysSisävaloHätäpuhelupainikeSisäpuolinen taustapeili tai Surround Rear Vision -näyttöruutu (Proace City)Valvontapeili (Proace City Verso)Turvavöiden ja etumatkustajan turvatyynyn varoitusvalonäyttö (Proace City Verso)Panoraamakaton kaihtimen säädin (Proace City Verso)
6.BLUETOOTH-audiojärjestelmä kosketusnäytölläKosketusnäyttö, jossa TOYOTA Connect Radio tai TOYOTA Connect Nav
7.USB-liitäntä
8.Lämmitys /IlmastointiTuulilasin huurteenpoisto - lämmitysTakalasin huurteenpoisto – sulatus
9.Sähköinen seisontajarru"START/STOP" -painike
10.Vaihdelaatikko (bensiini- tai dieselauto)Ajotilavalitsin
11 .12 V pistorasia
12.230 V lisälaitepistorasia
13.Hansikaslokero
14.SäilytyslokeroHansikaslokero
15.Etumatkustajan turvatyynyn poiskytkentä (hansikaslokeron sivussa, ovi avattuna)
Vivut ohjauspyörässä
1.Ulkopuolisten valojen / suuntavilkkujen katkaisinSurround Rear Vision -näkymän vaihtopainike (Proace City)Puheentunnistuksen aktivointipainike
2.Lasinpyyhkimien / lasinpesulaitteen / ajotietokoneen katkaisin
3.Säätimet multimedialähteen valintaan (SRC),
musiikin hallintaan (LIST) ja puhelujen hallintaan ("puhelin"-symboli)
4.Nopeudenrajoittimen / vakionopeudensäätimen / Mukautuva vakionopeussäädin säätimet
5.Mittariston näytön tilanvalintapyörä
6.PuheohjausÄänenvoimakkuuden säätö
7.Audiojärjestelmän asetussäätimet
Page 5 of 352
5
Yleiskuvaus

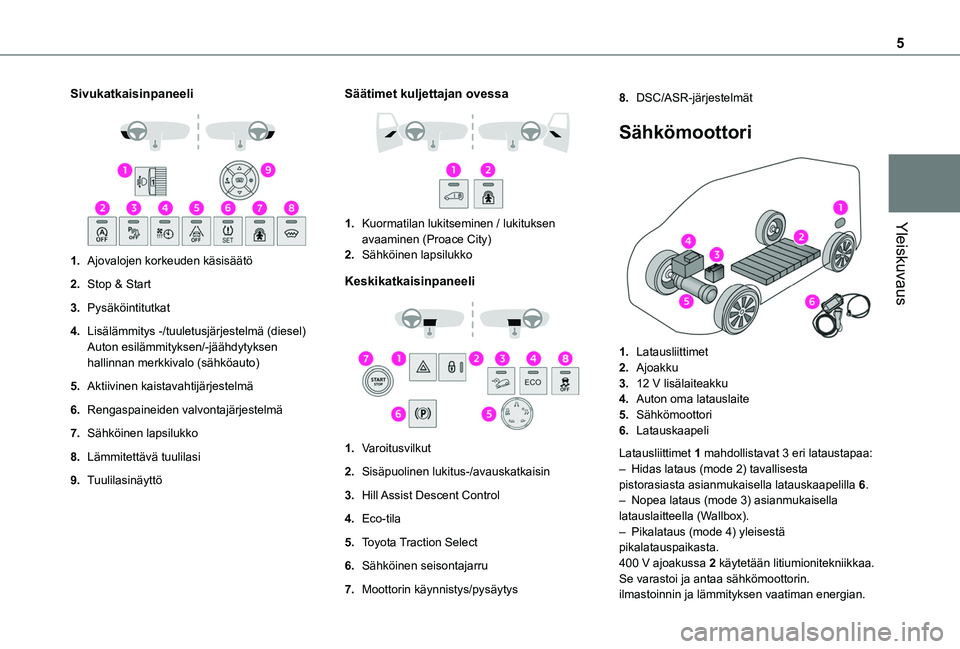

Sivukatkaisinpaneeli
1.Ajovalojen korkeuden käsisäätö
2.Stop & Start
3.Pysäköintitutkat
4.Lisälämmitys -/tuuletusjärjestelmä (diesel)Auton esilämmityksen/-jäähdytyksen hallinnan merkkivalo (sähköauto)
5.Aktiivinen kaistavahtijärjestelmä
6.Rengaspaineiden valvontajärjestelmä
7.Sähköinen lapsilukko
8.Lämmitettävä tuulilasi
9.Tuulilasinäyttö
Säätimet kuljettajan ovessa
1.Kuormatilan lukitseminen / lukituksen avaaminen (Proace City)
2.Sähköinen lapsilukko
Keskikatkaisinpaneeli
1.Varoitusvilkut
2.Sisäpuolinen lukitus-/avauskatkaisin
3.Hill Assist Descent Control
4.Eco-tila
5.Toyota Traction Select
6.Sähköinen seisontajarru
7.Moottorin käynnistys/pysäytys
8.DSC/ASR-järjestelmät
Sähkömoottori
1.Latausliittimet
2.Ajoakku
3.12 V lisälaiteakku
4.Auton oma latauslaite
5.Sähkömoottori
6.Latauskaapeli
Latausliittimet 1 mahdollistavat 3 eri lataustapaa:– Hidas lataus (mode 2) tavallisesta pistorasiasta asianmukaisella latauskaapelilla 6.– Nopea lataus (mode 3) asianmukaisella latauslaitteella (Wallbox).– Pikalataus (mode 4) yleisestä pikalatauspaikasta.400 V ajoakussa 2 käytetään litiumionitekniikkaa. Se varastoi ja antaa sähkömoottorin. ilmastoinnin ja lämmityksen vaatiman energian.
Page 6 of 352
6

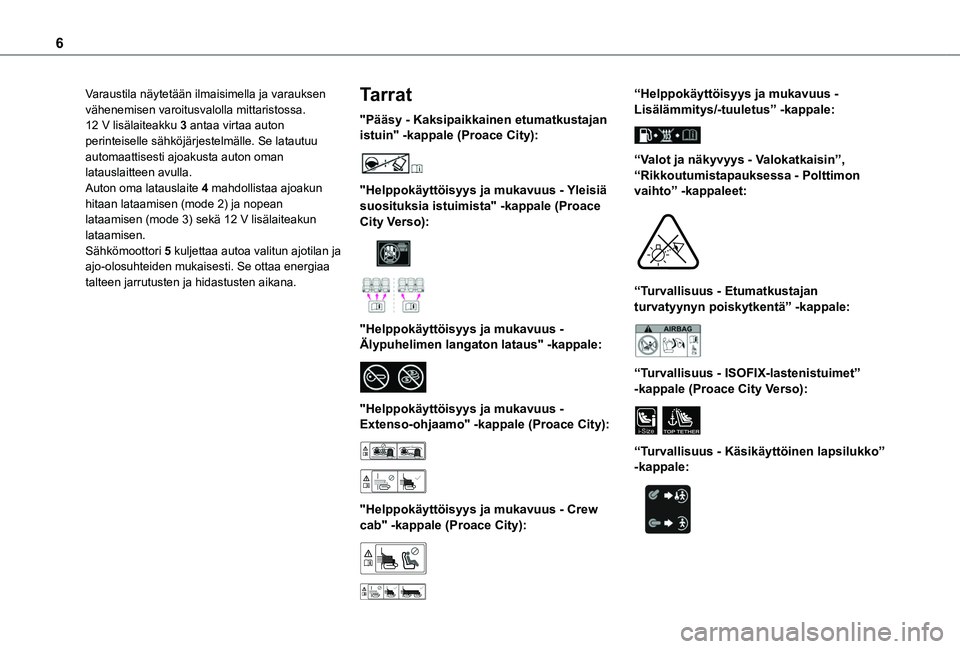

Varaustila näytetään ilmaisimella ja varauksen vähenemisen varoitusvalolla mittaristossa.12 V lisälaiteakku 3 antaa virtaa auton perinteiselle sähköjärjestelmälle. Se latautuu automaattisesti ajoakusta auton oman latauslaitteen avulla.Auton oma latauslaite 4 mahdollistaa ajoakun hitaan lataamisen (mode 2) ja nopean lataamisen (mode 3) sekä 12 V lisälaiteakun lataamisen.Sähkömoottori 5 kuljettaa autoa valitun ajotilan ja ajo-olosuhteiden mukaisesti. Se ottaa energiaa talteen jarrutusten ja hidastusten aikana.
Tarrat
"Pääsy - Kaksipaikkainen etumatkustajan istuin" -kappale (Proace City):
"Helppokäyttöisyys ja mukavuus - Yleisiä suosituksia istuimista" -kappale (Proace City Verso):
"Helppokäyttöisyys ja mukavuus - Älypuhelimen langaton lataus" -kappale:
"Helppokäyttöisyys ja mukavuus - Extenso-ohjaamo" -kappale (Proace City):
"Helppokäyttöisyys ja mukavuus - Crew cab" -kappale (Proace City):
“Helppokäyttöisyys ja mukavuus - Lisälämmitys/-tuuletus” -kappale:
“Valot ja näkyvyys - Valokatkaisin”, “Rikkoutumistapauksessa - Polttimon vaihto” -kappaleet:
“Turvallisuus - Etumatkustajan turvatyynyn poiskytkentä” -kappale:
“Turvallisuus - ISOFIX-lastenistuimet” -kappale (Proace City Verso):
i-SizeTOP TETHER
“Turvallisuus - Käsikäyttöinen lapsilukko” -kappale:
Page 7 of 352

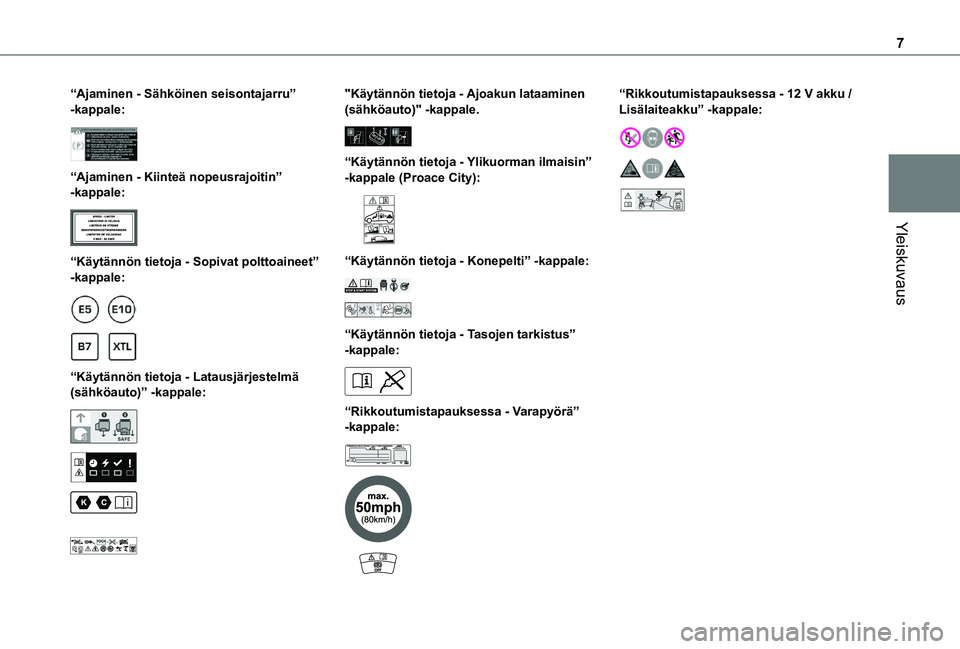

7
Yleiskuvaus
“Ajaminen - Sähköinen seisontajarru” -kappale:
“Ajaminen - Kiinteä nopeusrajoitin” -kappale:
“Käytännön tietoja - Sopivat polttoaineet” -kappale:
“Käytännön tietoja - Latausjärjestelmä (sähköauto)” -kappale:
"Käytännön tietoja - Ajoakun lataaminen (sähköauto)" -kappale.
“Käytännön tietoja - Ylikuorman ilmaisin” -kappale (Proace City):
“Käytännön tietoja - Konepelti” -kappale:
“Käytännön tietoja - Tasojen tarkistus” -kappale:
“Rikkoutumistapauksessa - Varapyörä” -kappale:
“Rikkoutumistapauksessa - 12 V akku / Lisälaiteakku” -kappale:
24V12V
Page 8 of 352
8

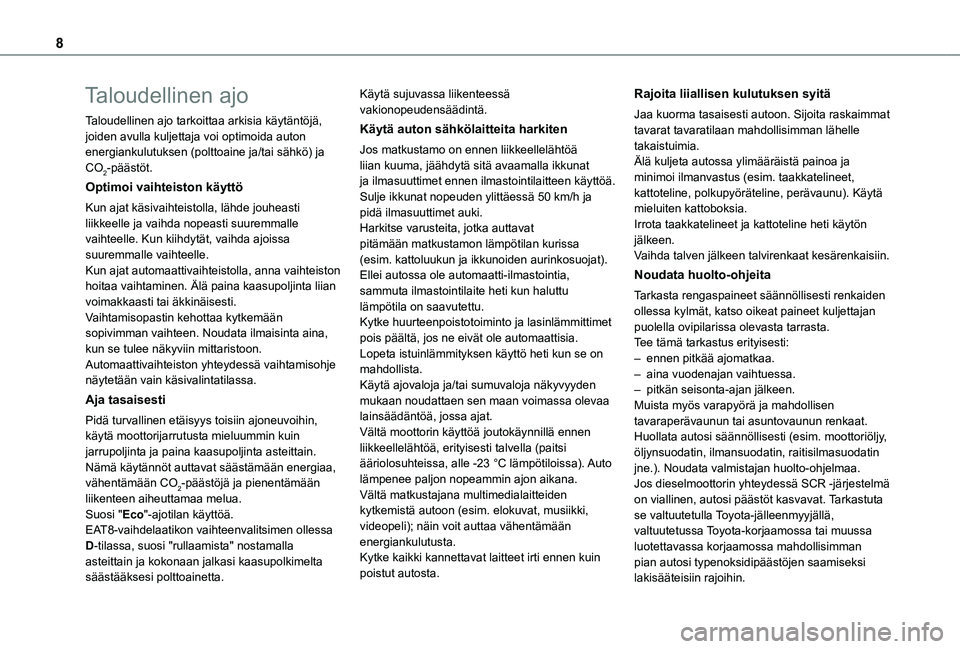

Taloudellinen ajo
Taloudellinen ajo tarkoittaa arkisia käytäntöjä, joiden avulla kuljettaja voi optimoida auton energiankulutuksen (polttoaine ja/tai sähkö) ja CO2-päästöt.
Optimoi vaihteiston käyttö
Kun ajat käsivaihteistolla, lähde jouheasti liikkeelle ja vaihda nopeasti suuremmalle vaihteelle. Kun kiihdytät, vaihda ajoissa suuremmalle vaihteelle.Kun ajat automaattivaihteistolla, anna vaihteiston hoitaa vaihtaminen. Älä paina kaasupoljinta liian voimakkaasti tai äkkinäisesti.Vaihtamisopastin kehottaa kytkemään sopivimman vaihteen. Noudata ilmaisinta aina, kun se tulee näkyviin mittaristoon.Automaattivaihteiston yhteydessä vaihtamisohje näytetään vain käsivalintatilassa.
Aja tasaisesti
Pidä turvallinen etäisyys toisiin ajoneuvoihin, käytä moottorijarrutusta mieluummin kuin
jarrupoljinta ja paina kaasupoljinta asteittain. Nämä käytännöt auttavat säästämään energia\
a, vähentämään CO2-päästöjä ja pienentämään liikenteen aiheuttamaa melua.Suosi "Eco"-ajotilan käyttöä.EAT8-vaihdelaatikon vaihteenvalitsimen ollessa D-tilassa, suosi "rullaamista" nostamalla asteittain ja kokonaan jalkasi kaasupolkimelta säästääksesi polttoainetta.
Käytä sujuvassa liikenteessä vakionopeudensäädintä.
Käytä auton sähkölaitteita harkiten
Jos matkustamo on ennen liikkeellelähtöä liian kuuma, jäähdytä sitä avaamalla ikkunat ja ilmasuuttimet ennen ilmastointilaitteen käyttöä.Sulje ikkunat nopeuden ylittäessä 50 km/h ja pidä ilmasuuttimet auki.Harkitse varusteita, jotka auttavat pitämään matkustamon lämpötilan kurissa (esim. kattoluukun ja ikkunoiden aurinkosuojat).Ellei autossa ole automaatti-ilmastointia, sammuta ilmastointilaite heti kun haluttu lämpötila on saavutettu.Kytke huurteenpoistotoiminto ja lasinlämmittimet pois päältä, jos ne eivät ole automaattisia.Lopeta istuinlämmityksen käyttö heti kun se on mahdollista.Käytä ajovaloja ja/tai sumuvaloja näkyvyyden mukaan noudattaen sen maan voimassa olevaa lainsäädäntöä, jossa ajat.Vältä moottorin käyttöä joutokäynnillä ennen
liikkeellelähtöä, erityisesti talvella (paitsi ääriolosuhteissa, alle -23 °C lämpötiloissa). Auto lämpenee paljon nopeammin ajon aikana.Vältä matkustajana multimedialaitteiden kytkemistä autoon (esim. elokuvat, musiikki, videopeli); näin voit auttaa vähentämään energiankulutusta.Kytke kaikki kannettavat laitteet irti ennen kuin poistut autosta.
Rajoita liiallisen kulutuksen syitä
Jaa kuorma tasaisesti autoon. Sijoita raskaimmat tavarat tavaratilaan mahdollisimman lähelle takaistuimia.Älä kuljeta autossa ylimääräistä painoa ja minimoi ilmanvastus (esim. taakkatelineet, kattoteline, polkupyöräteline, perävaunu). Käytä mieluiten kattoboksia.Irrota taakkatelineet ja kattoteline heti käytön jälkeen.Vaihda talven jälkeen talvirenkaat kesärenkaisiin.
Noudata huolto-ohjeita
Tarkasta rengaspaineet säännöllisesti renkaiden ollessa kylmät, katso oikeat paineet kuljettajan puolella ovipilarissa olevasta tarrasta.Tee tämä tarkastus erityisesti:– ennen pitkää ajomatkaa.– aina vuodenajan vaihtuessa.– pitkän seisonta-ajan jälkeen.Muista myös varapyörä ja mahdollisen tavaraperävaunun tai asuntovaunun renkaat.Huollata autosi säännöllisesti (esim. moottoriöljy,
öljynsuodatin, ilmansuodatin, raitisilmasuodatin jne.). Noudata valmistajan huolto-ohjelmaa.Jos dieselmoottorin yhteydessä SCR -järjestelmä on viallinen, autosi päästöt kasvavat. Tarkastuta se valtuutetulla Toyota-jälleenmyyjällä, valtuutetussa Toyota-korjaamossa tai muussa luotettavassa korjaamossa mahdollisimman pian autosi typenoksidipäästöjen saamiseksi lakisääteisiin rajoihin.
Page 9 of 352
9
Taloudellinen ajo

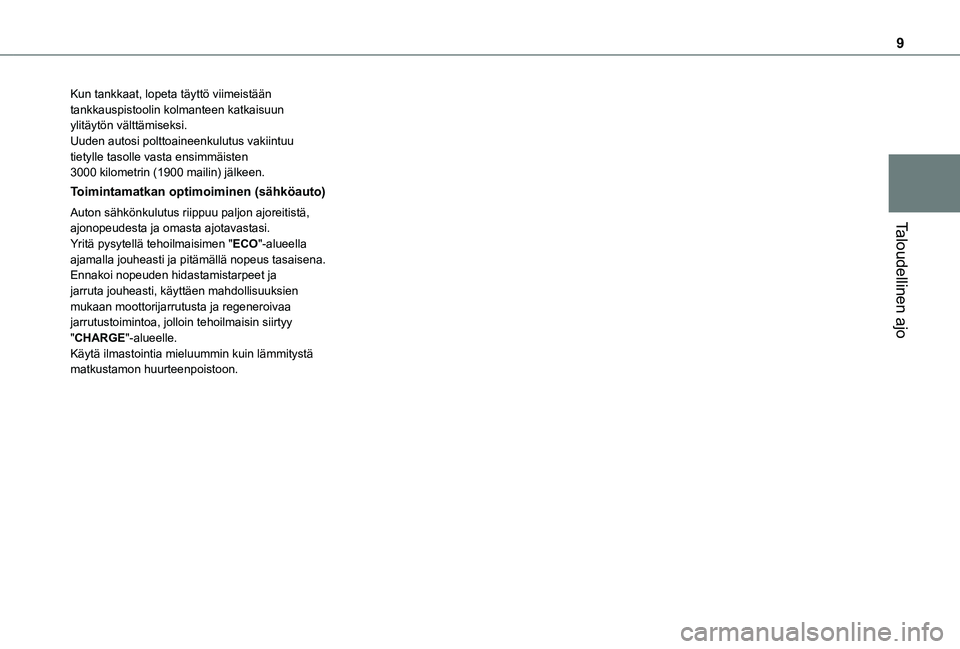

Kun tankkaat, lopeta täyttö viimeistään tankkauspistoolin kolmanteen katkaisuun ylitäytön välttämiseksi.Uuden autosi polttoaineenkulutus vakiintuu tietylle tasolle vasta ensimmäisten 3000 kilometrin (1900 mailin) jälkeen.
Toimintamatkan optimoiminen (sähköauto)
Auton sähkönkulutus riippuu paljon ajoreitistä, ajonopeudesta ja omasta ajotavastasi.Yritä pysytellä tehoilmaisimen "ECO"-alueella ajamalla jouheasti ja pitämällä nopeus tasaisena.Ennakoi nopeuden hidastamistarpeet ja jarruta jouheasti, käyttäen mahdollisuuksien mukaan moottorijarrutusta ja regeneroivaa jarrutustoimintoa, jolloin tehoilmaisin siirtyy "CHARGE"-alueelle.Käytä ilmastointia mieluummin kuin lämmitystä matkustamon huurteenpoistoon.
Page 10 of 352
10

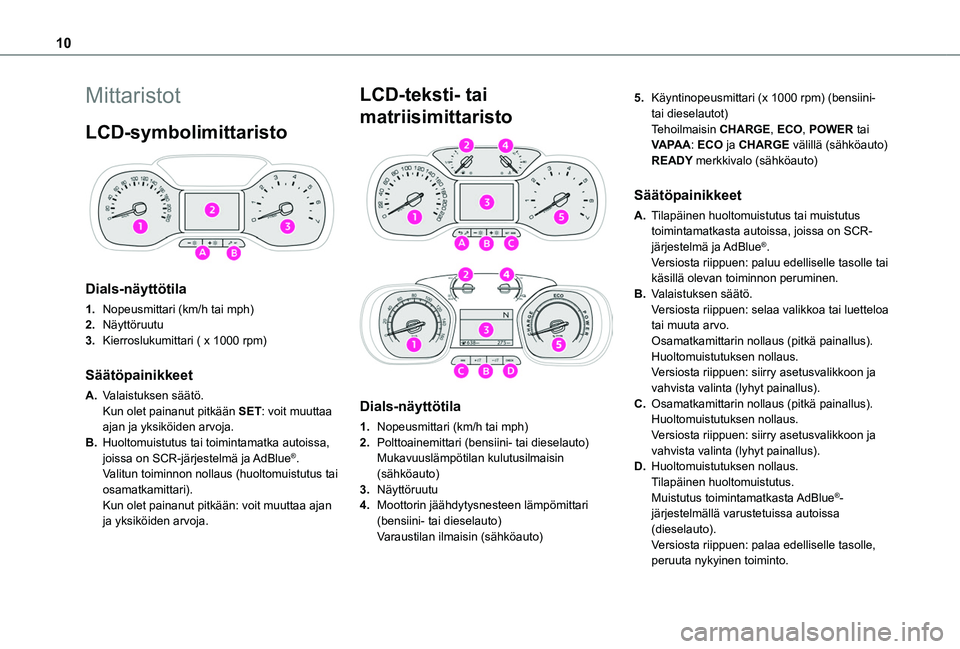

Mittaristot
LCD-symbolimittaristo
Dials-näyttötila
1.Nopeusmittari (km/h tai mph)
2.Näyttöruutu
3.Kierroslukumittari ( x 1000 rpm)
Säätöpainikkeet
A.Valaistuksen säätö.Kun olet painanut pitkään SET: voit muuttaa ajan ja yksiköiden arvoja.
B.Huoltomuistutus tai toimintamatka autoissa, joissa on SCR-järjestelmä ja AdBlue®.Valitun toiminnon nollaus (huoltomuistutus tai osamatkamittari).Kun olet painanut pitkään: voit muuttaa ajan ja yksiköiden arvoja.
LCD-teksti- tai
matriisimittaristo
Dials-näyttötila
1.Nopeusmittari (km/h tai mph)
2.Polttoainemittari (bensiini- tai dieselauto)Mukavuuslämpötilan kulutusilmaisin (sähköauto)
3.Näyttöruutu
4.Moottorin jäähdytysnesteen lämpömittari (bensiini- tai dieselauto)Varaustilan ilmaisin (sähköauto)
5.Käyntinopeusmittari (x 1000 rpm) (bensiini- tai dieselautot)Tehoilmaisin CHARGE, ECO, POWER tai VA PA A: ECO ja CHARGE välillä (sähköauto)READY merkkivalo (sähköauto)
Säätöpainikkeet
A.Tilapäinen huoltomuistutus tai muistutus toimintamatkasta autoissa, joissa on SCR-
järjestelmä ja AdBlue®.Versiosta riippuen: paluu edelliselle tasolle tai käsillä olevan toiminnon peruminen.
B.Valaistuksen säätö.Versiosta riippuen: selaa valikkoa tai luetteloa tai muuta arvo.Osamatkamittarin nollaus (pitkä painallus).Huoltomuistutuksen nollaus.Versiosta riippuen: siirry asetusvalikkoon ja vahvista valinta (lyhyt painallus).
C.Osamatkamittarin nollaus (pitkä painallus).Huoltomuistutuksen nollaus.Versiosta riippuen: siirry asetusvalikkoon ja vahvista valinta (lyhyt painallus).
D.Huoltomuistutuksen nollaus.Tilapäinen huoltomuistutus.Muistutus toimintamatkasta AdBlue®-järjestelmällä varustetuissa autoissa (dieselauto).Versiosta riippuen: palaa edelliselle tasolle, peruuta nykyinen toiminto.
