I tilfælde af havari
8

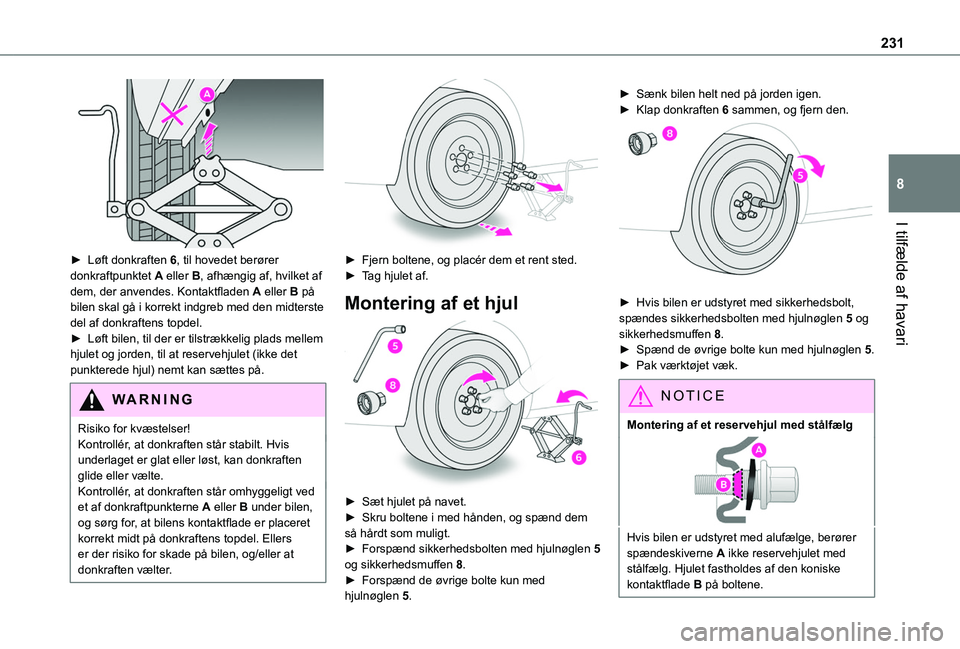

► Løft donkraften 6, til hovedet berører donkraftpunktet A eller B, afhængig af, hvilket af dem, der anvendes. Kontaktfladen A eller B på bilen skal gå i korrekt indgreb med den midterste del af donkraftens topdel.► Løft bilen, til der er tilstrækkelig plads mellem hjulet og jorden, til at reservehjulet (ikke det punkterede hjul) nemt kan sættes på.
WARNI NG
Risiko for kvæstelser!
Kontrollér, at donkraften står stabilt. Hvis underlaget er glat eller løst, kan donkraften glide eller vælte.Kontrollér, at donkraften står omhyggeligt ved et af donkraftpunkterne A eller B under bilen, og sørg for, at bilens kontaktflade er placeret korrekt midt på donkraftens topdel. Ellers er der risiko for skade på bilen, og/eller at donkraften vælter.


► Fjern boltene, og placér dem et rent sted.► Tag hjulet af.
Montering af et hjul

► Sæt hjulet på navet.► Skru boltene i med hånden, og spænd dem så hårdt som muligt.► Forspænd sikkerhedsbolten med hjulnøglen 5 og sikkerhedsmuffen 8.► Forspænd de øvrige bolte kun med hjulnøglen 5.
► Sænk bilen helt ned på jorden igen.► Klap donkraften 6 sammen, og fjern den.

► Hvis bilen er udstyret med sikkerhedsbolt, spændes sikkerhedsbolten med hjulnøglen 5 og sikkerhedsmuffen 8.► Spænd de øvrige bolte kun med hjulnøglen 5.► Pak værktøjet væk.
NOTIC E
Montering af et reservehjul med stålfælg
Hvis bilen er udstyret med alufælge, berører spændeskiverne A ikke reservehjulet med stålfælg. Hjulet fastholdes af den koniske kontaktflade B på boltene.

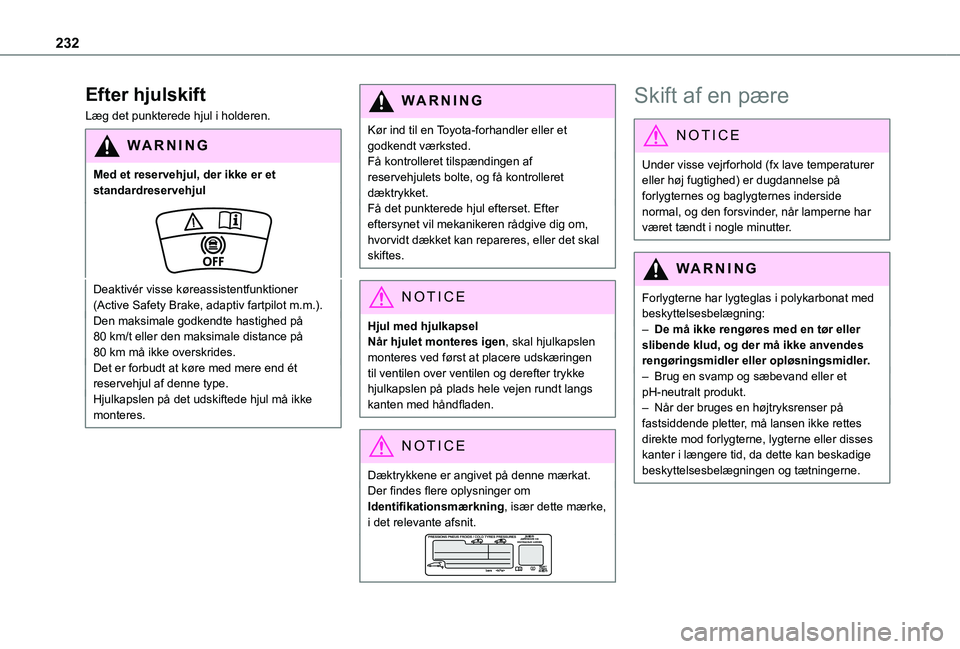

232
Efter hjulskift
Læg det punkterede hjul i holderen.
WARNI NG
Med et reservehjul, der ikke er et standardreservehjul
Deaktivér visse køreassistentfunktioner (Active Safety Brake, adaptiv fartpilot m.m.).Den maksimale godkendte hastighed på 80 km/t eller den maksimale distance på 80 km må ikke overskrides.Det er forbudt at køre med mere end ét reservehjul af denne type.Hjulkapslen på det udskiftede hjul må ikke monteres.
WARNI NG
Kør ind til en Toyota-forhandler eller et godkendt værksted.Få kontrolleret tilspændingen af reservehjulets bolte, og få kontrolleret dæktrykket.Få det punkterede hjul efterset. Efter eftersynet vil mekanikeren rådgive dig om, hvorvidt dækket kan repareres, eller det skal skiftes.
NOTIC E
Hjul med hjulkapselNår hjulet monteres igen, skal hjulkapslen monteres ved først at placere udskæringen til ventilen over ventilen og derefter trykke hjulkapslen på plads hele vejen rundt langs kanten med håndfladen.
NOTIC E
Dæktrykkene er angivet på denne mærkat.Der findes flere oplysninger om Identifikationsmærkning, især dette mærke, i det relevante afsnit.
Skift af en pære
NOTIC E
Under visse vejrforhold (fx lave temperaturer eller høj fugtighed) er dugdannelse på forlygternes og baglygternes inderside normal, og den forsvinder, når lamperne har været tændt i nogle minutter.
WARNI NG
Forlygterne har lygteglas i polykarbonat med beskyttelsesbelægning:– De må ikke rengøres med en tør eller slibende klud, og der må ikke anvendes rengøringsmidler eller opløsningsmidler.– Brug en svamp og sæbevand eller et pH-neutralt produkt.– Når der bruges en højtryksrenser på fastsiddende pletter, må lansen ikke rettes direkte mod forlygterne, lygterne eller disses
kanter i længere tid, da dette kan beskadige beskyttelsesbelægningen og tætningerne.

233
I tilfælde af havari
8
WARNI NG

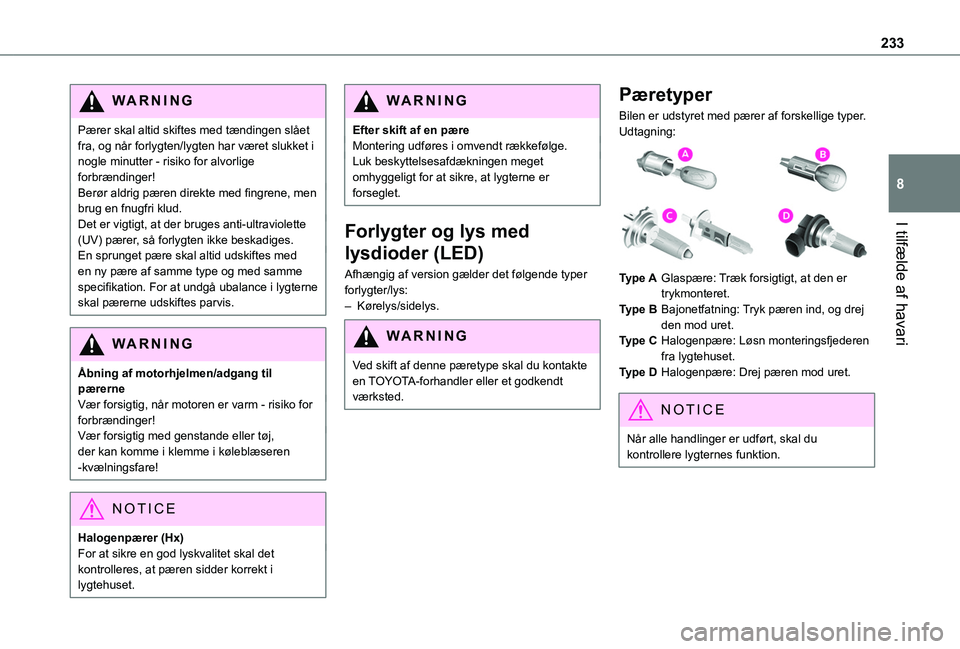

Pærer skal altid skiftes med tændingen slået fra, og når forlygten/lygten har været slukket i nogle minutter - risiko for alvorlige forbrændinger!Berør aldrig pæren direkte med fingrene, men brug en fnugfri klud.Det er vigtigt, at der bruges anti-ultraviolette (UV) pærer, så forlygten ikke beskadiges.En sprunget pære skal altid udskiftes med en ny pære af samme type og med samme specifikation. For at undgå ubalance i lygterne skal pærerne udskiftes parvis.
WARNI NG
Åbning af motorhjelmen/adgang til pærerneVær forsigtig, når motoren er varm - risiko for forbrændinger!Vær forsigtig med genstande eller tøj,
der kan komme i klemme i køleblæseren -kvælningsfare!
NOTIC E
Halogenpærer (Hx)For at sikre en god lyskvalitet skal det kontrolleres, at pæren sidder korrekt i lygtehuset.
WARNI NG
Efter skift af en pæreMontering udføres i omvendt rækkefølge.Luk beskyttelsesafdækningen meget omhyggeligt for at sikre, at lygterne er forseglet.
Forlygter og lys med
lysdioder (LED)
Afhængig af version gælder det følgende typer forlygter/lys:– Kørelys/sidelys.
WARNI NG
Ved skift af denne pæretype skal du kontakte en TOYOTA-forhandler eller et godkendt værksted.
Pæretyper
Bilen er udstyret med pærer af forskellige typer. Udtagning:

Type AGlaspære: Træk forsigtigt, at den er trykmonteret.
Type BBajonetfatning: Tryk pæren ind, og drej den mod uret.
Type CHalogenpære: Løsn monteringsfjederen fra lygtehuset.
Type DHalogenpære: Drej pæren mod uret.
NOTIC E
Når alle handlinger er udført, skal du kontrollere lygternes funktion.

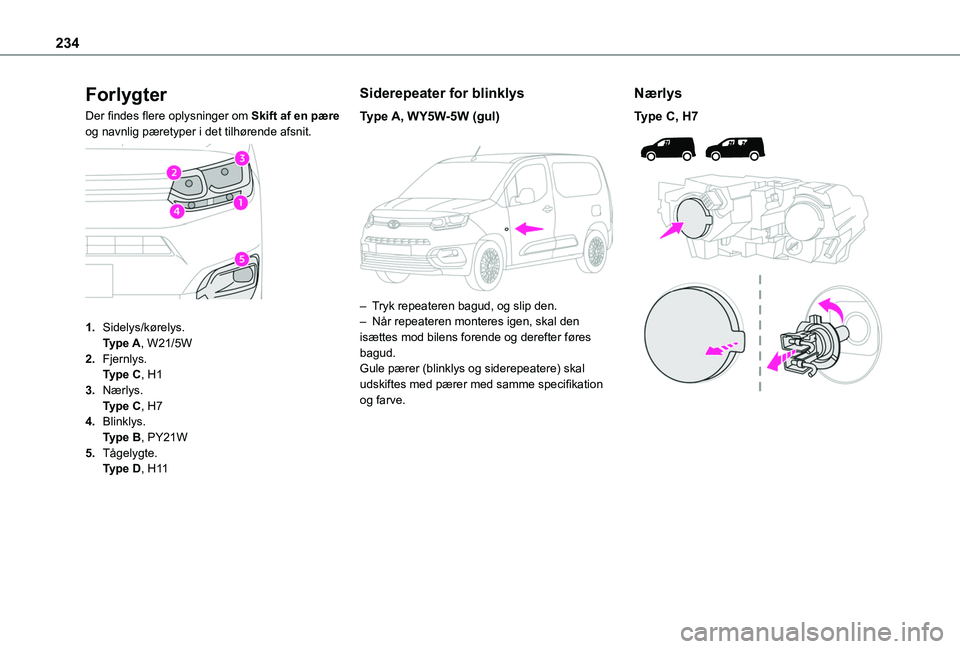

234
Forlygter
Der findes flere oplysninger om Skift af en pære og navnlig pæretyper i det tilhørende afsnit.

1.Sidelys/kørelys.Type A, W21/5W
2.Fjernlys.Type C, H1
3.Nærlys.Type C, H7
4.Blinklys.Type B, PY21W
5.Tågelygte.Type D, H11
Siderepeater for blinklys
Type A, WY5W-5W (gul)

– Tryk repeateren bagud, og slip den.– Når repeateren monteres igen, skal den isættes mod bilens forende og derefter føres bagud.Gule pærer (blinklys og siderepeatere) skal udskiftes med pærer med samme specifikation og farve.
Nærlys
Type C, H7

235
I tilfælde af havari
8

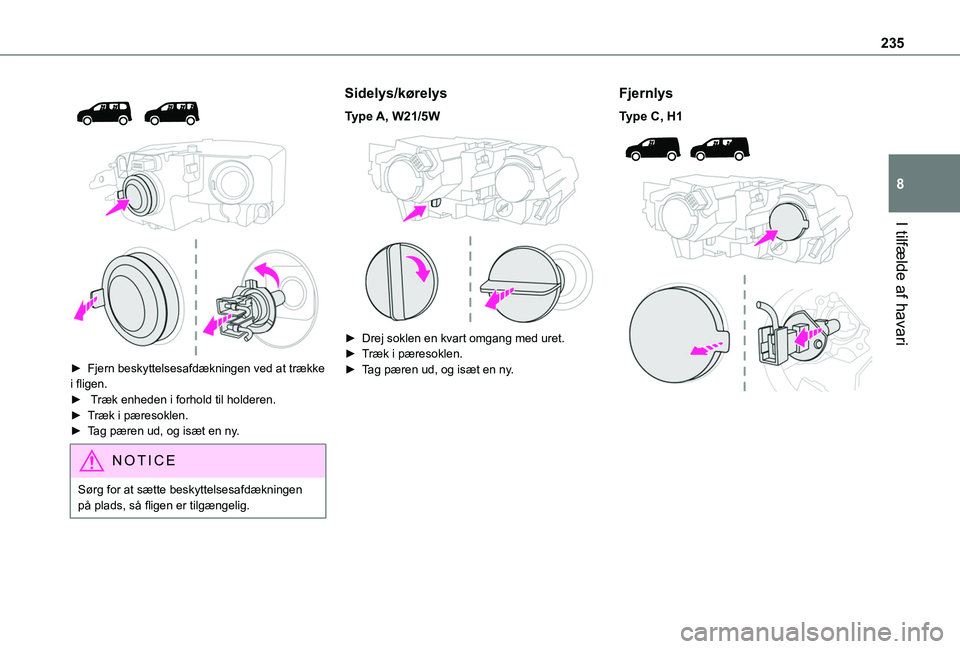

► Fjern beskyttelsesafdækningen ved at trække i fligen. ► Træk enheden i forhold til holderen.► Træk i pæresoklen.► Tag pæren ud, og isæt en ny.
NOTIC E
Sørg for at sætte beskyttelsesafdækningen på plads, så fligen er tilgængelig.
Sidelys/kørelys
Type A, W21/5W

► Drej soklen en kvart omgang med uret.► Træk i pæresoklen.► Tag pæren ud, og isæt en ny.
Fjernlys
Type C, H1

236

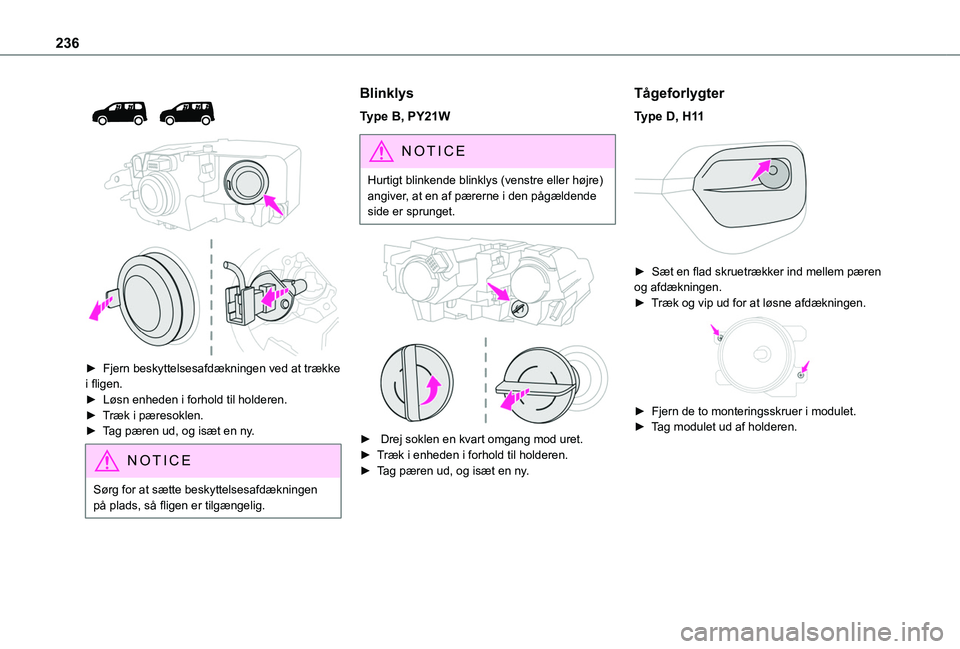

► Fjern beskyttelsesafdækningen ved at trække i fligen.► Løsn enheden i forhold til holderen.► Træk i pæresoklen.► Tag pæren ud, og isæt en ny.
NOTIC E
Sørg for at sætte beskyttelsesafdækningen på plads, så fligen er tilgængelig.
Blinklys
Type B, PY21W
NOTIC E
Hurtigt blinkende blinklys (venstre eller højre) angiver, at en af pærerne i den pågældende side er sprunget.


► Drej soklen en kvart omgang mod uret.► Træk i enheden i forhold til holderen.► Tag pæren ud, og isæt en ny.
Tågeforlygter
Type D, H11

► Sæt en flad skruetrækker ind mellem pæren og afdækningen.► Træk og vip ud for at løsne afdækningen.

► Fjern de to monteringsskruer i modulet.► Tag modulet ud af holderen.

237
I tilfælde af havari
8

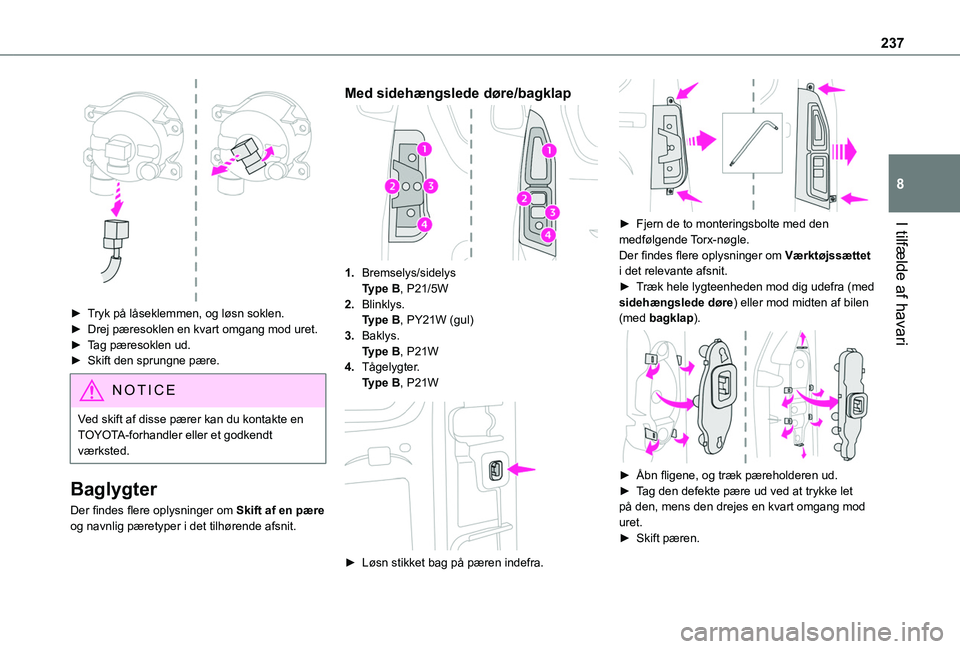

► Tryk på låseklemmen, og løsn soklen.► Drej pæresoklen en kvart omgang mod uret.► Tag pæresoklen ud.► Skift den sprungne pære.
NOTIC E
Ved skift af disse pærer kan du kontakte en TOYOTA-forhandler eller et godkendt værksted.
Baglygter
Der findes flere oplysninger om Skift af en pære og navnlig pæretyper i det tilhørende afsnit.
Med sidehængslede døre/bagklap
1.Bremselys/sidelysType B, P21/5W
2.Blinklys.Type B, PY21W (gul)
3.Baklys.Type B, P21W
4.Tågelygter.Type B, P21W

► Løsn stikket bag på pæren indefra.

► Fjern de to monteringsbolte med den medfølgende Torx-nøgle.
Der findes flere oplysninger om Værktøjssættet i det relevante afsnit.► Træk hele lygteenheden mod dig udefra (med sidehængslede døre) eller mod midten af bilen (med bagklap).

► Åbn fligene, og træk pæreholderen ud.► Tag den defekte pære ud ved at trykke let på den, mens den drejes en kvart omgang mod uret.► Skift pæren.

238
NOTIC E

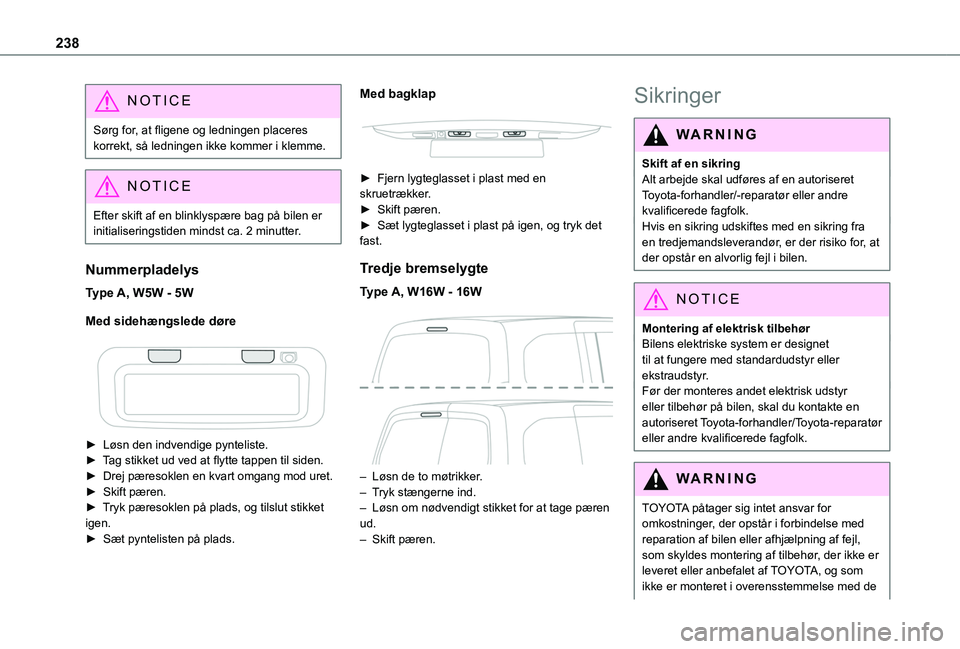

Sørg for, at fligene og ledningen placeres korrekt, så ledningen ikke kommer i klemme.
NOTIC E
Efter skift af en blinklyspære bag på bilen er initialiseringstiden mindst ca. 2 minutter.
Nummerpladelys
Type A, W5W - 5W
Med sidehængslede døre


► Løsn den indvendige pynteliste.► Tag stikket ud ved at flytte tappen til siden.► Drej pæresoklen en kvart omgang mod uret.
► Skift pæren.► Tryk pæresoklen på plads, og tilslut stikket igen.► Sæt pyntelisten på plads.
Med bagklap


► Fjern lygteglasset i plast med en skruetrækker.► Skift pæren.► Sæt lygteglasset i plast på igen, og tryk det fast.
Tredje bremselygte
Type A, W16W - 16W

– Løsn de to møtrikker.– Tryk stængerne ind.– Løsn om nødvendigt stikket for at tage pæren ud.– Skift pæren.
Sikringer
WARNI NG
Skift af en sikringAlt arbejde skal udføres af en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.Hvis en sikring udskiftes med en sikring fra en tredjemandsleverandør, er der risiko for, at
der opstår en alvorlig fejl i bilen.
NOTIC E
Montering af elektrisk tilbehørBilens elektriske system er designet til at fungere med standardudstyr eller ekstraudstyr.Før der monteres andet elektrisk udstyr eller tilbehør på bilen, skal du kontakte en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.
WARNI NG
TOYOTA påtager sig intet ansvar for omkostninger, der opstår i forbindelse med reparation af bilen eller afhjælpning af fejl,
som skyldes montering af tilbehør, der ikke er leveret eller anbefalet af TOYOTA, og som ikke er monteret i overensstemmelse med de

239
I tilfælde af havari
8

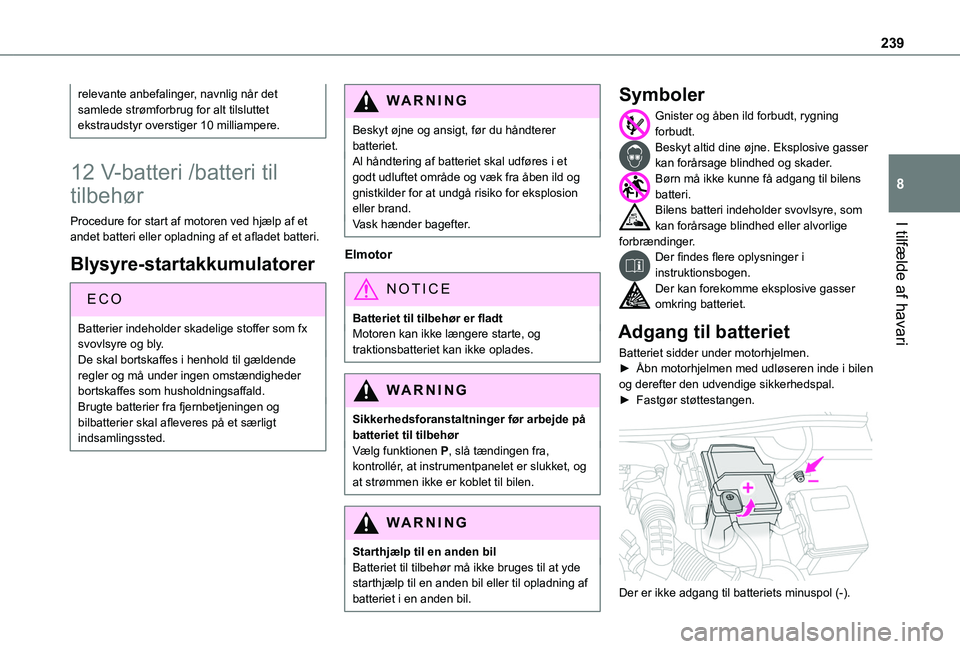

relevante anbefalinger, navnlig når det samlede strømforbrug for alt tilsluttet ekstraudstyr overstiger 10 milliampere.
12 V-batteri /batteri til
tilbehør
Procedure for start af motoren ved hjælp af et andet batteri eller opladning af et afladet batteri.
Blysyre-startakkumulatorer
ECO
Batterier indeholder skadelige stoffer som fx svovlsyre og bly.De skal bortskaffes i henhold til gældende regler og må under ingen omstændigheder bortskaffes som husholdningsaffald.Brugte batterier fra fjernbetjeningen og bilbatterier skal afleveres på et særligt indsamlingssted.
WARNI NG
Beskyt øjne og ansigt, før du håndterer batteriet.Al håndtering af batteriet skal udføres i et godt udluftet område og væk fra åben ild og gnistkilder for at undgå risiko for eksplosion eller brand.Vask hænder bagefter.
Elmotor
NOTIC E
Batteriet til tilbehør er fladtMotoren kan ikke længere starte, og traktionsbatteriet kan ikke oplades.
WARNI NG
Sikkerhedsforanstaltninger før arbejde på batteriet til tilbehørVælg funktionen P, slå tændingen fra, kontrollér, at instrumentpanelet er slukket, og at strømmen ikke er koblet til bilen.
WARNI NG
Starthjælp til en anden bilBatteriet til tilbehør må ikke bruges til at yde starthjælp til en anden bil eller til opladning af batteriet i en anden bil.
Symboler
Gnister og åben ild forbudt, rygning forbudt. Beskyt altid dine øjne. Eksplosive gasser kan forårsage blindhed og skader.Børn må ikke kunne få adgang til bilens batteri.Bilens batteri indeholder svovlsyre, som kan forårsage blindhed eller alvorlige forbrændinger.Der findes flere oplysninger i instruktionsbogen.Der kan forekomme eksplosive gasser omkring batteriet.
Adgang til batteriet
Batteriet sidder under motorhjelmen.► Åbn motorhjelmen med udløseren inde i bilen og derefter den udvendige sikkerhedspal.► Fastgør støttestangen.

Der er ikke adgang til batteriets minuspol (-).

240

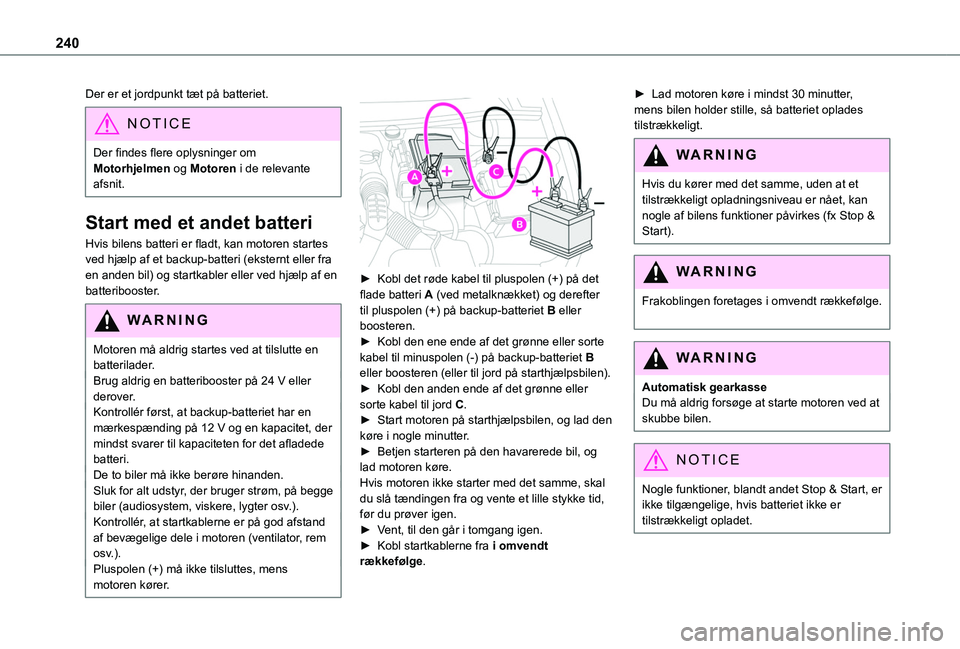

Der er et jordpunkt tæt på batteriet.
NOTIC E
Der findes flere oplysninger om Motorhjelmen og Motoren i de relevante afsnit.
Start med et andet batteri
Hvis bilens batteri er fladt, kan motoren startes ved hjælp af et backup-batteri (eksternt eller fra en anden bil) og startkabler eller ved hjælp af en batteribooster.
WARNI NG
Motoren må aldrig startes ved at tilslutte en batterilader.Brug aldrig en batteribooster på 24 V eller derover.Kontrollér først, at backup-batteriet har en mærkespænding på 12 V og en kapacitet, der mindst svarer til kapaciteten for det afladede batteri.De to biler må ikke berøre hinanden.Sluk for alt udstyr, der bruger strøm, på begge biler (audiosystem, viskere, lygter osv.).Kontrollér, at startkablerne er på god afstand af bevægelige dele i motoren (ventilator, rem
osv.).Pluspolen (+) må ikke tilsluttes, mens motoren kører.


► Kobl det røde kabel til pluspolen (+) på det flade batteri A (ved metalknækket) og derefter til pluspolen (+) på backup-batteriet B eller boosteren.► Kobl den ene ende af det grønne eller sorte kabel til minuspolen (-) på backup-batteriet B eller boosteren (eller til jord på starthjælpsbilen).► Kobl den anden ende af det grønne eller sorte kabel til jord C.► Start motoren på starthjælpsbilen, og lad den køre i nogle minutter.► Betjen starteren på den havarerede bil, og lad motoren køre.Hvis motoren ikke starter med det samme, skal du slå tændingen fra og vente et lille stykke tid, før du prøver igen.► Vent, til den går i tomgang igen.► Kobl startkablerne fra i omvendt rækkefølge.
► Lad motoren køre i mindst 30 minutter, mens bilen holder stille, så batteriet oplades tilstrækkeligt.
WARNI NG
Hvis du kører med det samme, uden at et tilstrækkeligt opladningsniveau er nået, kan nogle af bilens funktioner påvirkes (fx Stop & Start).
WARNI NG
Frakoblingen foretages i omvendt rækkefølge.
WARNI NG
Automatisk gearkasseDu må aldrig forsøge at starte motoren ved at skubbe bilen.
NOTIC E
Nogle funktioner, blandt andet Stop & Start, er ikke tilgængelige, hvis batteriet ikke er tilstrækkeligt opladet.
