TOYOTA PROACE CITY VERSO EV 2021 Brugsanvisning (in Danish)

2 11
Praktiske oplysninger
7

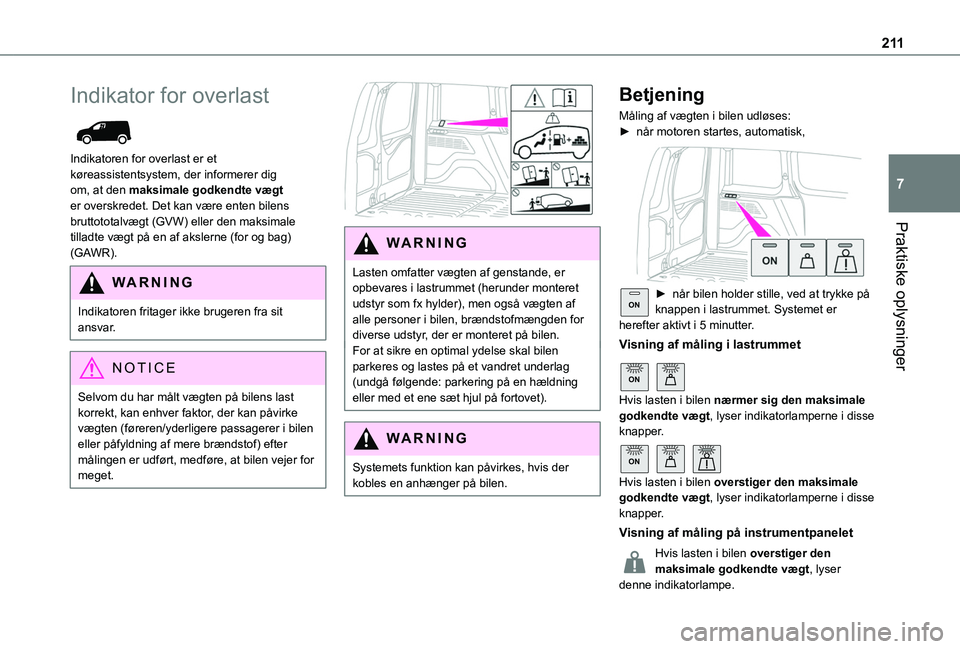

Indikator for overlast

Indikatoren for overlast er et køreassistentsystem, der informerer dig om, at den maksimale godkendte vægt er overskredet. Det kan være enten bilens bruttototalvægt (GVW) eller den maksimale tilladte vægt på en af akslerne (for og bag) (GAWR).
WARNI NG
Indikatoren fritager ikke brugeren fra sit ansvar.
NOTIC E
Selvom du har målt vægten på bilens last korrekt, kan enhver faktor, der kan påvirke vægten (føreren/yderligere passagerer i bilen eller påfyldning af mere brændstof) efter målingen er udført, medføre, at bilen vejer for meget.


WARNI NG
Lasten omfatter vægten af genstande, er opbevares i lastrummet (herunder monteret udstyr som fx hylder), men også vægten af alle personer i bilen, brændstofmængden for diverse udstyr, der er monteret på bilen.For at sikre en optimal ydelse skal bilen parkeres og lastes på et vandret underlag (undgå følgende: parkering på en hældning eller med et ene sæt hjul på fortovet).
WARNI NG
Systemets funktion kan påvirkes, hvis der kobles en anhænger på bilen.
Betjening
Måling af vægten i bilen udløses:► når motoren startes, automatisk,

ON► når bilen holder stille, ved at trykke på knappen i lastrummet. Systemet er herefter aktivt i 5 minutter.
Visning af måling i lastrummet
ON
Hvis lasten i bilen nærmer sig den maksimale godkendte vægt, lyser indikatorlamperne i disse knapper.
ON
Hvis lasten i bilen overstiger den maksimale godkendte vægt, lyser indikatorlamperne i disse knapper.
Visning af måling på instrumentpanelet
Hvis lasten i bilen overstiger den maksimale godkendte vægt, lyser denne indikatorlampe.

212

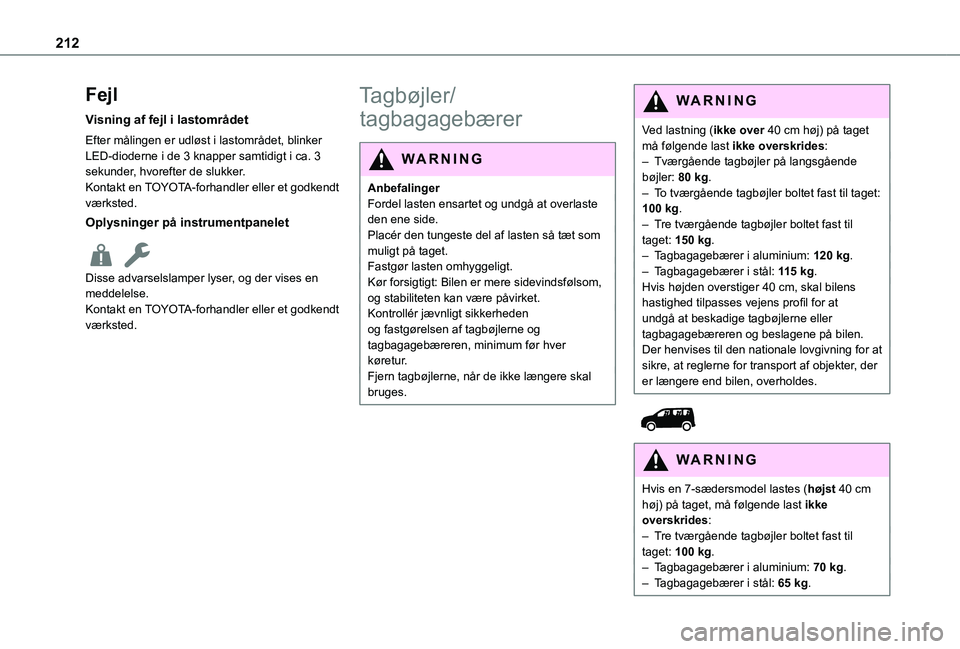

Fejl
Visning af fejl i lastområdet
Efter målingen er udløst i lastområdet, blinker LED-dioderne i de 3 knapper samtidigt i ca. 3 sekunder, hvorefter de slukker.Kontakt en TOYOTA-forhandler eller et godkendt værksted.
Oplysninger på instrumentpanelet
Disse advarselslamper lyser, og der vises en meddelelse.Kontakt en TOYOTA-forhandler eller et godkendt værksted.
Tagbøjler/
tagbagagebærer
WARNI NG
AnbefalingerFordel lasten ensartet og undgå at overlaste den ene side.Placér den tungeste del af lasten så tæt som muligt på taget.Fastgør lasten omhyggeligt.Kør forsigtigt: Bilen er mere sidevindsfølsom, og stabiliteten kan være påvirket.Kontrollér jævnligt sikkerheden og fastgørelsen af tagbøjlerne og tagbagagebæreren, minimum før hver køretur.Fjern tagbøjlerne, når de ikke længere skal bruges.
WARNI NG
Ved lastning (ikke over 40 cm høj) på taget må følgende last ikke overskrides:– Tværgående tagbøjler på langsgående bøjler: 80 kg.– To tværgående tagbøjler boltet fast til taget: 100 kg.– Tre tværgående tagbøjler boltet fast til taget: 150 kg.– Tagbagagebærer i aluminium: 120 kg.– Tagbagagebærer i stål: 115 kg.Hvis højden overstiger 40 cm, skal bilens hastighed tilpasses vejens profil for at undgå at beskadige tagbøjlerne eller tagbagagebæreren og beslagene på bilen.Der henvises til den nationale lovgivning for at sikre, at reglerne for transport af objekter, der er længere end bilen, overholdes.


WARNI NG
Hvis en 7-sædersmodel lastes (højst 40 cm høj) på taget, må følgende last ikke overskrides:– Tre tværgående tagbøjler boltet fast til taget: 100 kg.– Tagbagagebærer i aluminium: 70 kg.– Tagbagagebærer i stål: 65 kg.

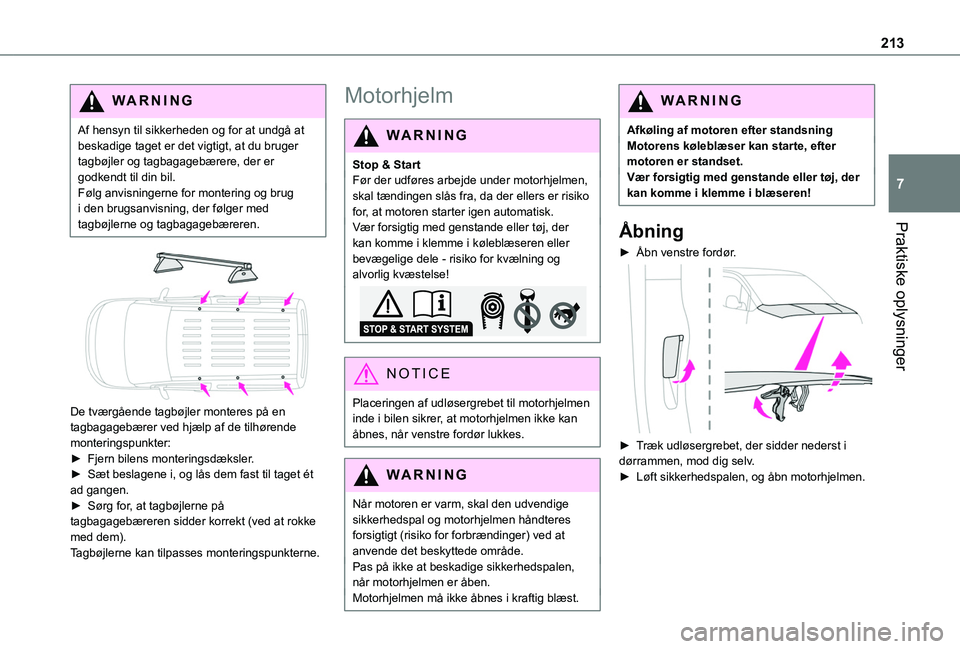

213
Praktiske oplysninger
7
WARNI NG
Af hensyn til sikkerheden og for at undgå at beskadige taget er det vigtigt, at du bruger tagbøjler og tagbagagebærere, der er godkendt til din bil.Følg anvisningerne for montering og brug i den brugsanvisning, der følger med tagbøjlerne og tagbagagebæreren.


De tværgående tagbøjler monteres på en tagbagagebærer ved hjælp af de tilhørende monteringspunkter:
► Fjern bilens monteringsdæksler.► Sæt beslagene i, og lås dem fast til taget ét ad gangen.► Sørg for, at tagbøjlerne på tagbagagebæreren sidder korrekt (ved at rokke med dem).Tagbøjlerne kan tilpasses monteringspunkterne.
Motorhjelm
WARNI NG
Stop & StartFør der udføres arbejde under motorhjelmen, skal tændingen slås fra, da der ellers er risiko for, at motoren starter igen automatisk.Vær forsigtig med genstande eller tøj, der kan komme i klemme i køleblæseren eller bevægelige dele - risiko for kvælning og alvorlig kvæstelse!
NOTIC E
Placeringen af udløsergrebet til motorhjelmen inde i bilen sikrer, at motorhjelmen ikke kan åbnes, når venstre fordør lukkes.
WARNI NG
Når motoren er varm, skal den udvendige sikkerhedspal og motorhjelmen håndteres forsigtigt (risiko for forbrændinger) ved at anvende det beskyttede område.Pas på ikke at beskadige sikkerhedspalen, når motorhjelmen er åben.
Motorhjelmen må ikke åbnes i kraftig blæst.
WARNI NG
Afkøling af motoren efter standsningMotorens køleblæser kan starte, efter motoren er standset.Vær forsigtig med genstande eller tøj, der kan komme i klemme i blæseren!
Ã…bning
► Åbn venstre fordør.

► Træk udløsergrebet, der sidder nederst i dørrammen, mod dig selv.► Løft sikkerhedspalen, og åbn motorhjelmen.

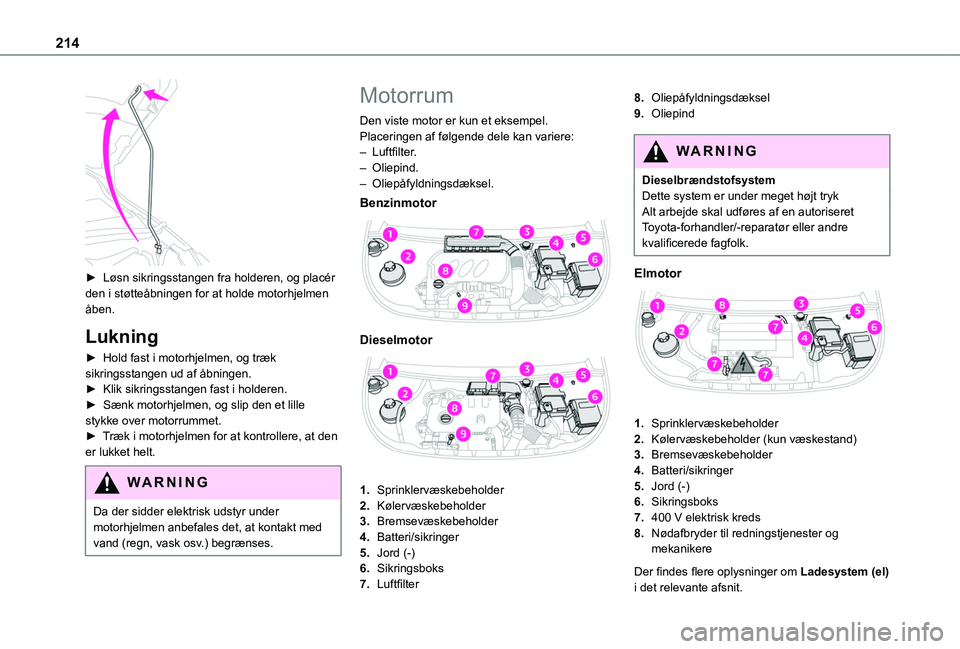

214

► Løsn sikringsstangen fra holderen, og placér den i støtteåbningen for at holde motorhjelmen åben.
Lukning
► Hold fast i motorhjelmen, og træk sikringsstangen ud af åbningen.► Klik sikringsstangen fast i holderen.► Sænk motorhjelmen, og slip den et lille stykke over motorrummet.► Træk i motorhjelmen for at kontrollere, at den er lukket helt.
WARNI NG
Da der sidder elektrisk udstyr under motorhjelmen anbefales det, at kontakt med vand (regn, vask osv.) begrænses.
Motorrum
Den viste motor er kun et eksempel.Placeringen af følgende dele kan variere:– Luftfilter.– Oliepind.– Oliepåfyldningsdæksel.
Benzinmotor

Dieselmotor

1.Sprinklervæskebeholder
2.Kølervæskebeholder
3.Bremsevæskebeholder
4.Batteri/sikringer
5.Jord (-)
6.Sikringsboks
7.Luftfilter
8.Oliepåfyldningsdæksel
9.Oliepind
WARNI NG
DieselbrændstofsystemDette system er under meget højt trykAlt arbejde skal udføres af en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
Elmotor

1.Sprinklervæskebeholder
2.Kølervæskebeholder (kun væskestand)
3.Bremsevæskebeholder
4.Batteri/sikringer
5.Jord (-)
6.Sikringsboks
7.400 V elektrisk kreds
8.Nødafbryder til redningstjenester og mekanikere
Der findes flere oplysninger om Ladesystem (el) i det relevante afsnit.

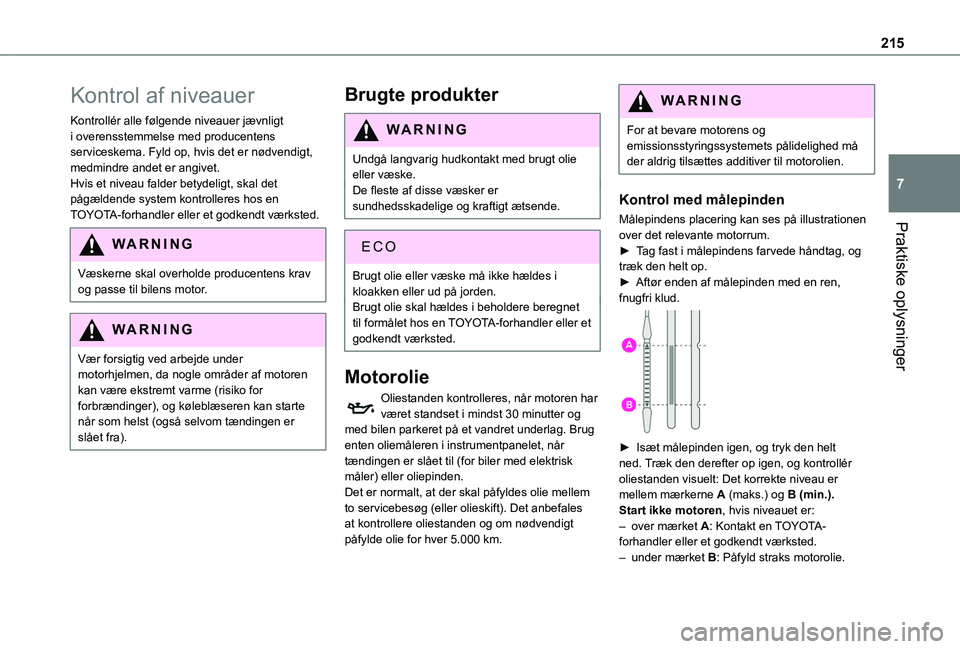

215
Praktiske oplysninger
7
Kontrol af niveauer
Kontrollér alle følgende niveauer jævnligt i overensstemmelse med producentens serviceskema. Fyld op, hvis det er nødvendigt, medmindre andet er angivet.Hvis et niveau falder betydeligt, skal det pågældende system kontrolleres hos en TOYOTA-forhandler eller et godkendt værksted.
WARNI NG
Væskerne skal overholde producentens krav og passe til bilens motor.
WARNI NG
Vær forsigtig ved arbejde under motorhjelmen, da nogle områder af motoren kan være ekstremt varme (risiko for forbrændinger), og køleblæseren kan starte når som helst (også selvom tændingen er slået fra).
Brugte produkter
WARNI NG
Undgå langvarig hudkontakt med brugt olie eller væske.De fleste af disse væsker er sundhedsskadelige og kraftigt ætsende.
ECO
Brugt olie eller væske må ikke hældes i kloakken eller ud på jorden.Brugt olie skal hældes i beholdere beregnet til formålet hos en TOYOTA-forhandler eller et godkendt værksted.
Motorolie
Oliestanden kontrolleres, når motoren har været standset i mindst 30 minutter og med bilen parkeret på et vandret underlag. Brug enten oliemåleren i instrumentpanelet, når tændingen er slået til (for biler med elektrisk måler) eller oliepinden.Det er normalt, at der skal påfyldes olie mellem to servicebesøg (eller olieskift). Det anbefales at kontrollere oliestanden og om nødvendigt påfylde olie for hver 5.000 km.
WARNI NG
For at bevare motorens og emissionsstyringssystemets pålidelighed må der aldrig tilsættes additiver til motorolien.
Kontrol med målepinden
Målepindens placering kan ses på illustrationen over det relevante motorrum.► Tag fast i målepindens farvede håndtag, og træk den helt op.► Aftør enden af målepinden med en ren, fnugfri klud.

► Isæt målepinden igen, og tryk den helt ned. Træk den derefter op igen, og kontrollér oliestanden visuelt: Det korrekte niveau er mellem mærkerne A (maks.) og B (min.).Start ikke motoren, hvis niveauet er:– over mærket A: Kontakt en TOYOTA-forhandler eller et godkendt værksted.
– under mærket B: Påfyld straks motorolie.

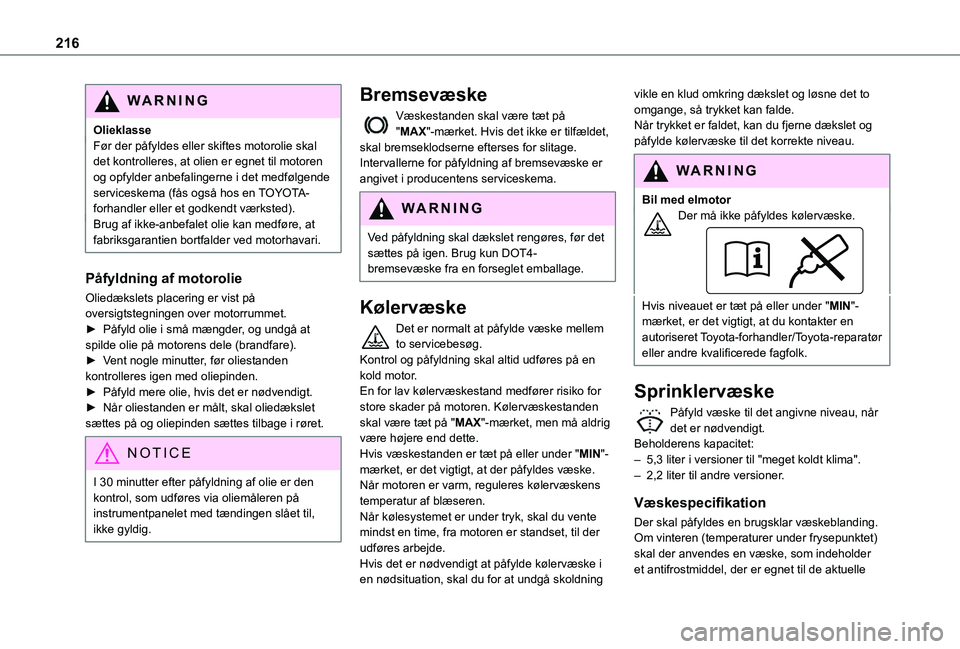

216
WARNI NG
OlieklasseFør der påfyldes eller skiftes motorolie skal det kontrolleres, at olien er egnet til motoren og opfylder anbefalingerne i det medfølgende serviceskema (fås også hos en TOYOTA-forhandler eller et godkendt værksted).Brug af ikke-anbefalet olie kan medføre, at fabriksgarantien bortfalder ved motorhavari.
PÃ¥fyldning af motorolie
Oliedækslets placering er vist på oversigtstegningen over motorrummet.► Påfyld olie i små mængder, og undgå at spilde olie på motorens dele (brandfare).► Vent nogle minutter, før oliestanden kontrolleres igen med oliepinden.► Påfyld mere olie, hvis det er nødvendigt.► Når oliestanden er målt, skal oliedækslet sættes på og oliepinden sættes tilbage i røret.
NOTIC E
I 30 minutter efter påfyldning af olie er den kontrol, som udføres via oliemåleren på instrumentpanelet med tændingen slået til, ikke gyldig.
Bremsevæske
Væskestanden skal være tæt på "MAX"-mærket. Hvis det ikke er tilfældet, skal bremseklodserne efterses for slitage.Intervallerne for påfyldning af bremsevæske er angivet i producentens serviceskema.
WARNI NG
Ved påfyldning skal dækslet rengøres, før det
sættes på igen. Brug kun DOT4-bremsevæske fra en forseglet emballage.
Kølervæske
Det er normalt at påfylde væske mellem to servicebesøg.Kontrol og påfyldning skal altid udføres på en kold motor.En for lav kølervæskestand medfører risiko for store skader på motoren. Kølervæskestanden skal være tæt på "MAX"-mærket, men må aldrig være højere end dette.Hvis væskestanden er tæt på eller under "MIN"-mærket, er det vigtigt, at der påfyldes væske.Når motoren er varm, reguleres kølervæskens temperatur af blæseren.Når kølesystemet er under tryk, skal du vente mindst en time, fra motoren er standset, til der udføres arbejde.Hvis det er nødvendigt at påfylde kølervæske i en nødsituation, skal du for at undgå skoldning
vikle en klud omkring dækslet og løsne det to omgange, så trykket kan falde.Når trykket er faldet, kan du fjerne dækslet og påfylde kølervæske til det korrekte niveau.
WARNI NG
Bil med elmotorDer må ikke påfyldes kølervæske.
Hvis niveauet er tæt på eller under "MIN"-mærket, er det vigtigt, at du kontakter en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.
Sprinklervæske
Påfyld væske til det angivne niveau, når det er nødvendigt.Beholderens kapacitet:– 5,3 liter i versioner til "meget koldt klima".– 2,2 liter til andre versioner.
Væskespecifikation
Der skal påfyldes en brugsklar væskeblanding.Om vinteren (temperaturer under frysepunktet)
skal der anvendes en væske, som indeholder et antifrostmiddel, der er egnet til de aktuelle

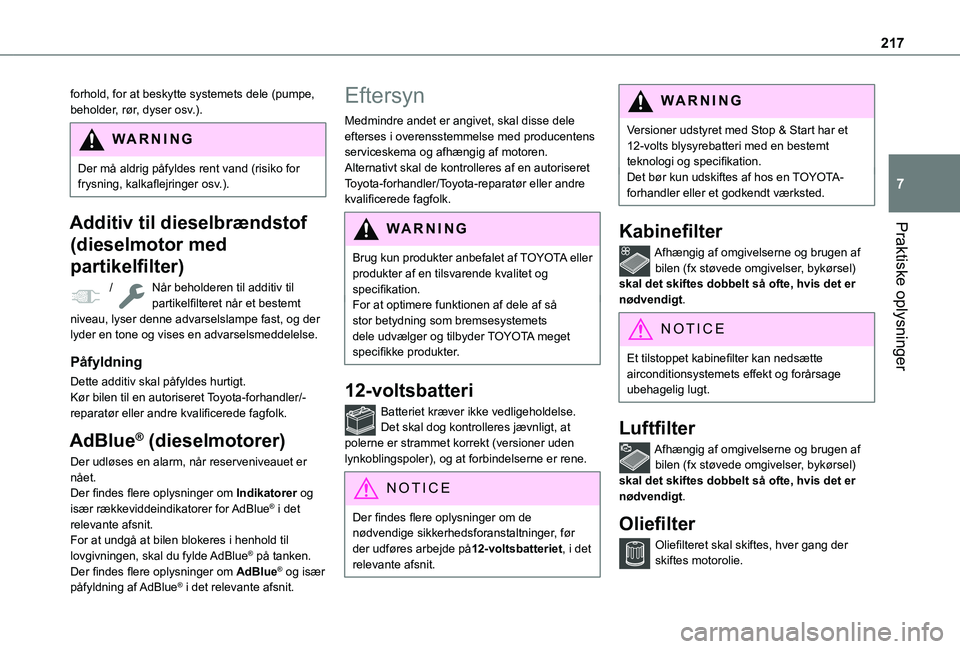

217
Praktiske oplysninger
7
forhold, for at beskytte systemets dele (pumpe, beholder, rør, dyser osv.).
WARNI NG
Der må aldrig påfyldes rent vand (risiko for frysning, kalkaflejringer osv.).
Additiv til dieselbrændstof
(dieselmotor med
partikelfilter)
/ Når beholderen til additiv til partikelfilteret når et bestemt niveau, lyser denne advarselslampe fast, og der lyder en tone og vises en advarselsmeddelelse.
PÃ¥fyldning
Dette additiv skal påfyldes hurtigt.Kør bilen til en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
AdBlue® (dieselmotorer)
Der udløses en alarm, når reserveniveauet er nået.Der findes flere oplysninger om Indikatorer og især rækkeviddeindikatorer for AdBlue® i det relevante afsnit.For at undgå at bilen blokeres i henhold til lovgivningen, skal du fylde AdBlue® på tanken.Der findes flere oplysninger om AdBlue® og især påfyldning af AdBlue® i det relevante afsnit.
Eftersyn
Medmindre andet er angivet, skal disse dele efterses i overensstemmelse med producentens serviceskema og afhængig af motoren.Alternativt skal de kontrolleres af en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk.
WARNI NG
Brug kun produkter anbefalet af TOYOTA eller produkter af en tilsvarende kvalitet og specifikation.For at optimere funktionen af dele af så stor betydning som bremsesystemets dele udvælger og tilbyder TOYOTA meget specifikke produkter.
12-voltsbatteri
Batteriet kræver ikke vedligeholdelse.Det skal dog kontrolleres jævnligt, at polerne er strammet korrekt (versioner uden lynkoblingspoler), og at forbindelserne er rene.
NOTIC E
Der findes flere oplysninger om de nødvendige sikkerhedsforanstaltninger, før
der udføres arbejde på12-voltsbatteriet, i det relevante afsnit.
WARNI NG
Versioner udstyret med Stop & Start har et 12-volts blysyrebatteri med en bestemt teknologi og specifikation.Det bør kun udskiftes af hos en TOYOTA-forhandler eller et godkendt værksted.
Kabinefilter
Afhængig af omgivelserne og brugen af bilen (fx støvede omgivelser, bykørsel) skal det skiftes dobbelt så ofte, hvis det er nødvendigt.
NOTIC E
Et tilstoppet kabinefilter kan nedsætte airconditionsystemets effekt og forårsage ubehagelig lugt.
Luftfilter
Afhængig af omgivelserne og brugen af bilen (fx støvede omgivelser, bykørsel) skal det skiftes dobbelt så ofte, hvis det er nødvendigt.
Oliefilter
Oliefilteret skal skiftes, hver gang der skiftes motorolie.

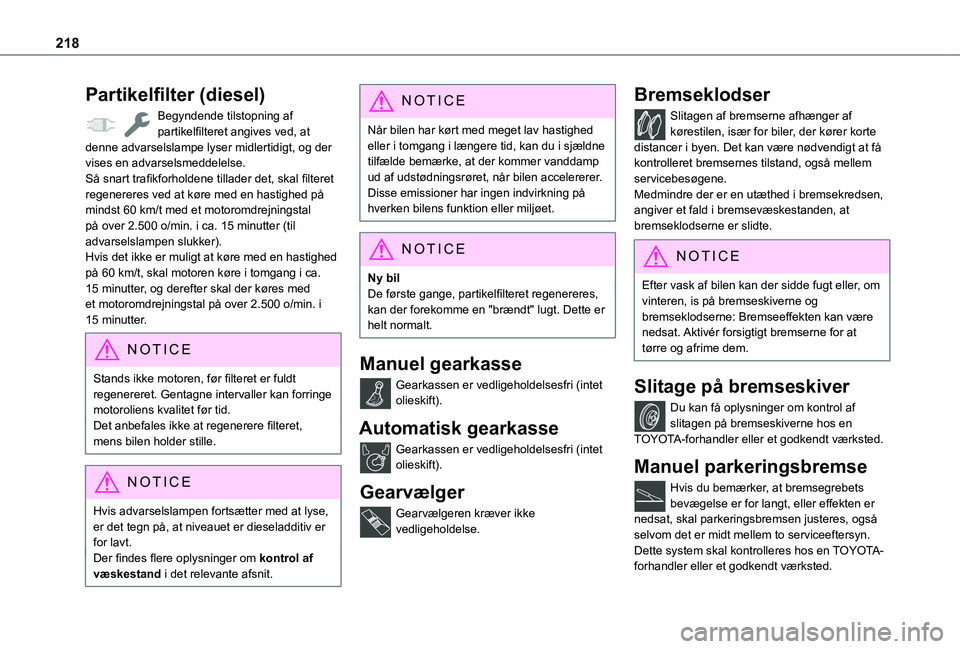

218
Partikelfilter (diesel)
Begyndende tilstopning af partikelfilteret angives ved, at denne advarselslampe lyser midlertidigt, og der vises en advarselsmeddelelse.Så snart trafikforholdene tillader det, skal filteret regenereres ved at køre med en hastighed på mindst 60 km/t med et motoromdrejningstal på over 2.500 o/min. i ca. 15 minutter (til advarselslampen slukker).Hvis det ikke er muligt at køre med en hastighed på 60 km/t, skal motoren køre i tomgang i ca. 15 minutter, og derefter skal der køres med et motoromdrejningstal på over 2.500 o/min. i 15 minutter.
NOTIC E
Stands ikke motoren, før filteret er fuldt regenereret. Gentagne intervaller kan forringe motoroliens kvalitet før tid.Det anbefales ikke at regenerere filteret, mens bilen holder stille.
NOTIC E
Hvis advarselslampen fortsætter med at lyse, er det tegn på, at niveauet er dieseladditiv er for lavt.
Der findes flere oplysninger om kontrol af væskestand i det relevante afsnit.
NOTIC E
Når bilen har kørt med meget lav hastighed eller i tomgang i længere tid, kan du i sjældne tilfælde bemærke, at der kommer vanddamp ud af udstødningsrøret, når bilen accelererer. Disse emissioner har ingen indvirkning på hverken bilens funktion eller miljøet.
NOTIC E
Ny bilDe første gange, partikelfilteret regenereres, kan der forekomme en "brændt" lugt. Dette er helt normalt.
Manuel gearkasse
Gearkassen er vedligeholdelsesfri (intet olieskift).
Automatisk gearkasse
Gearkassen er vedligeholdelsesfri (intet olieskift).
Gearvælger
Gearvælgeren kræver ikke vedligeholdelse.
Bremseklodser
Slitagen af bremserne afhænger af kørestilen, især for biler, der kører korte distancer i byen. Det kan være nødvendigt at få kontrolleret bremsernes tilstand, også mellem servicebesøgene.Medmindre der er en utæthed i bremsekredsen, angiver et fald i bremsevæskestanden, at bremseklodserne er slidte.
NOTIC E
Efter vask af bilen kan der sidde fugt eller, om vinteren, is på bremseskiverne og bremseklodserne: Bremseeffekten kan være nedsat. Aktivér forsigtigt bremserne for at tørre og afrime dem.
Slitage på bremseskiver
Du kan få oplysninger om kontrol af slitagen på bremseskiverne hos en TOYOTA-forhandler eller et godkendt værksted.
Manuel parkeringsbremse
Hvis du bemærker, at bremsegrebets bevægelse er for langt, eller effekten er nedsat, skal parkeringsbremsen justeres, også selvom det er midt mellem to serviceeftersyn.Dette system skal kontrolleres hos en TOYOTA-forhandler eller et godkendt værksted.

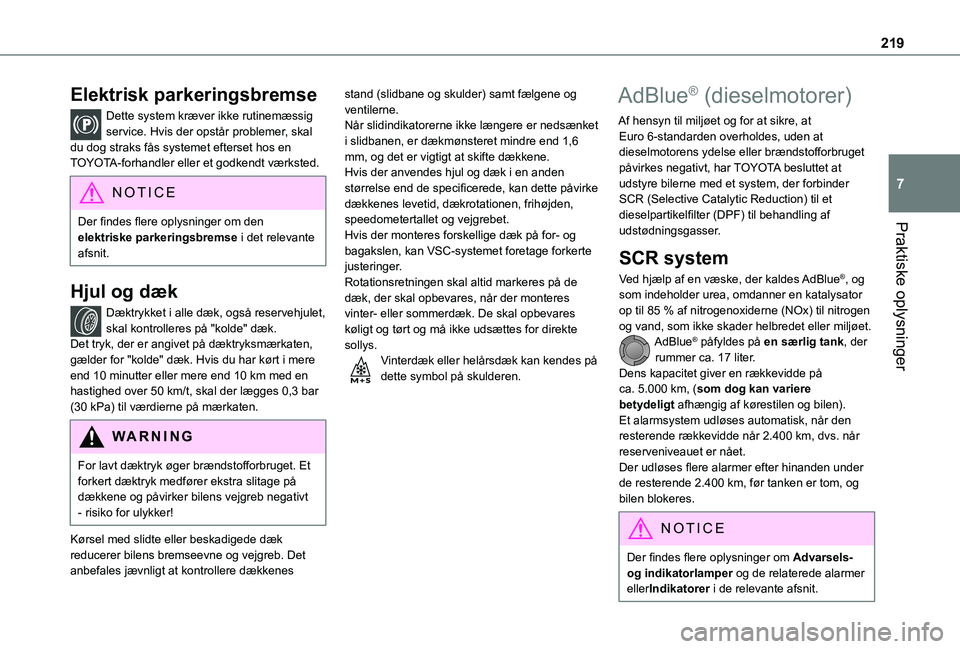

219
Praktiske oplysninger
7
Elektrisk parkeringsbremse
Dette system kræver ikke rutinemæssig service. Hvis der opstår problemer, skal du dog straks fås systemet efterset hos en TOYOTA-forhandler eller et godkendt værksted.
NOTIC E
Der findes flere oplysninger om den elektriske parkeringsbremse i det relevante
afsnit.
Hjul og dæk
Dæktrykket i alle dæk, også reservehjulet, skal kontrolleres på "kolde" dæk.Det tryk, der er angivet på dæktryksmærkaten, gælder for "kolde" dæk. Hvis du har kørt i mere end 10 minutter eller mere end 10 km med en hastighed over 50 km/t, skal der lægges 0,3 bar (30 kPa) til værdierne på mærkaten.
WARNI NG
For lavt dæktryk øger brændstofforbruget. Et forkert dæktryk medfører ekstra slitage på dækkene og påvirker bilens vejgreb negativt - risiko for ulykker!
Kørsel med slidte eller beskadigede dæk
reducerer bilens bremseevne og vejgreb. Det anbefales jævnligt at kontrollere dækkenes
stand (slidbane og skulder) samt fælgene og ventilerne.Når slidindikatorerne ikke længere er nedsænket i slidbanen, er dækmønsteret mindre end 1,6 mm, og det er vigtigt at skifte dækkene.Hvis der anvendes hjul og dæk i en anden størrelse end de specificerede, kan dette påvirke dækkenes levetid, dækrotationen, frihøjden, speedometertallet og vejgrebet.Hvis der monteres forskellige dæk på for- og bagakslen, kan VSC-systemet foretage forkerte justeringer.Rotationsretningen skal altid markeres på de dæk, der skal opbevares, når der monteres vinter- eller sommerdæk. De skal opbevares køligt og tørt og må ikke udsættes for direkte sollys.Vinterdæk eller helårsdæk kan kendes på dette symbol på skulderen.
AdBlue® (dieselmotorer)
Af hensyn til miljøet og for at sikre, at Euro 6-standarden overholdes, uden at dieselmotorens ydelse eller brændstofforbruget påvirkes negativt, har TOYOTA besluttet at udstyre bilerne med et system, der forbinder SCR (Selective Catalytic Reduction) til et dieselpartikelfilter (DPF) til behandling af udstødningsgasser.
SCR system
Ved hjælp af en væske, der kaldes AdBlue®, og som indeholder urea, omdanner en katalysator op til 85 % af nitrogenoxiderne (NOx) til nitrogen og vand, som ikke skader helbredet eller miljøet.AdBlue® påfyldes på en særlig tank, der rummer ca. 17 liter.Dens kapacitet giver en rækkevidde på ca. 5.000 km, (som dog kan variere betydeligt afhængig af kørestilen og bilen). Et alarmsystem udløses automatisk, når den resterende rækkevidde når 2.400 km, dvs. når
reserveniveauet er nået.Der udløses flere alarmer efter hinanden under de resterende 2.400 km, før tanken er tom, og bilen blokeres.
NOTIC E
Der findes flere oplysninger om Advarsels- og indikatorlamper og de relaterede alarmer ellerIndikatorer i de relevante afsnit.

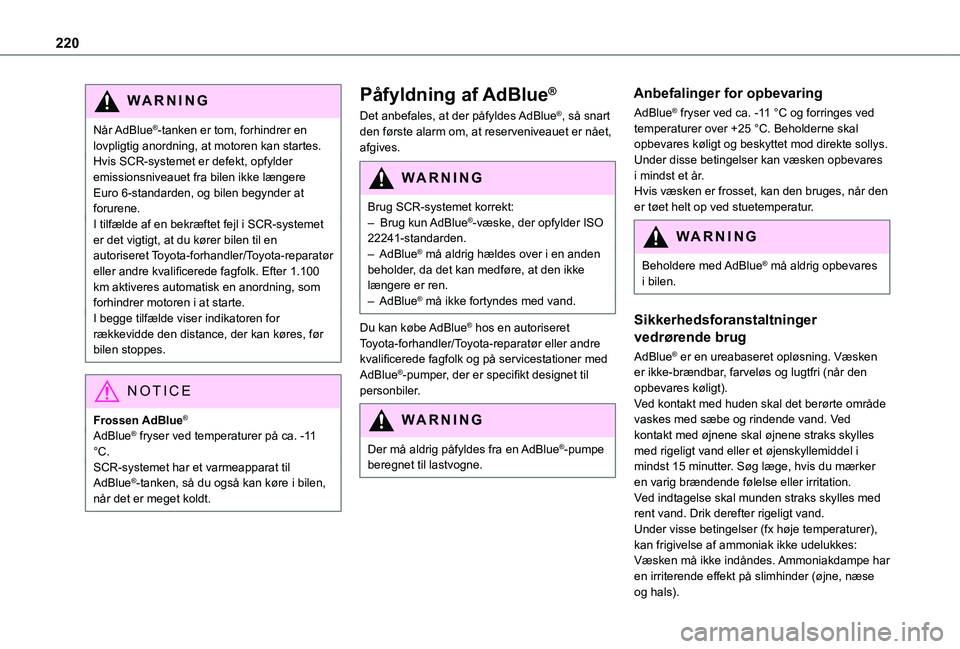

220
WARNI NG
Når AdBlue®-tanken er tom, forhindrer en lovpligtig anordning, at motoren kan startes.Hvis SCR-systemet er defekt, opfylder emissionsniveauet fra bilen ikke længere Euro 6-standarden, og bilen begynder at forurene.I tilfælde af en bekræftet fejl i SCR-systemet er det vigtigt, at du kører bilen til en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk. Efter 1.100 km aktiveres automatisk en anordning, som forhindrer motoren i at starte.I begge tilfælde viser indikatoren for rækkevidde den distance, der kan køres, før bilen stoppes.
NOTIC E
Frossen AdBlue®
AdBlue® fryser ved temperaturer på ca. -11
°C.SCR-systemet har et varmeapparat til AdBlue®-tanken, så du også kan køre i bilen, når det er meget koldt.
Påfyldning af AdBlue®
Det anbefales, at der påfyldes AdBlue®, så snart den første alarm om, at reserveniveauet er nået, afgives.
WARNI NG
Brug SCR-systemet korrekt:– Brug kun AdBlue®-væske, der opfylder ISO 22241-standarden.– AdBlue® må aldrig hældes over i en anden beholder, da det kan medføre, at den ikke længere er ren.– AdBlue® må ikke fortyndes med vand.
Du kan købe AdBlue® hos en autoriseret Toyota-forhandler/Toyota-reparatør eller andre kvalificerede fagfolk og på servicestationer med AdBlue®-pumper, der er specifikt designet til personbiler.
WARNI NG
Der må aldrig påfyldes fra en AdBlue®-pumpe beregnet til lastvogne.
Anbefalinger for opbevaring
AdBlue® fryser ved ca. -11 °C og forringes ved temperaturer over +25 °C. Beholderne skal opbevares køligt og beskyttet mod direkte sollys.Under disse betingelser kan væsken opbevares i mindst et år.Hvis væsken er frosset, kan den bruges, når den er tøet helt op ved stuetemperatur.
WARNI NG
Beholdere med AdBlue® må aldrig opbevares i bilen.
Sikkerhedsforanstaltninger
vedrørende brug
AdBlue® er en ureabaseret opløsning. Væsken er ikke-brændbar, farveløs og lugtfri (når den opbevares køligt).Ved kontakt med huden skal det berørte område vaskes med sæbe og rindende vand. Ved kontakt med øjnene skal øjnene straks skylles med rigeligt vand eller et øjenskyllemiddel i mindst 15 minutter. Søg læge, hvis du mærker en varig brændende følelse eller irritation.Ved indtagelse skal munden straks skylles med rent vand. Drik derefter rigeligt vand.Under visse betingelser (fx høje temperaturer), kan frigivelse af ammoniak ikke udelukkes: Væsken må ikke indåndes. Ammoniakdampe har en irriterende effekt på slimhinder (øjne, næse og hals).
