TOYOTA PROACE EV 2021 Bruksanvisningar (in Swedish)

131
Säkerhet
5
U:Plats som är lämplig för montering av bilbarnstol som fästs med säkerhetsbältet och som är universellt godkänd för bakåtvänd och/eller framåtvänd placering.
UF:Plats som är lämplig för montering av bilbarnstol som fästs med säkerhetsbältet och som är universellt godkänd för framåtvänd placering.
X:Plats som inte är lämplig för montering av bilbarnstol för den angivna viktgruppen.
(a)Universell bilbarnstol: bilbarnstol som kan monteras med säkerhetsbälte i alla bilar.
(b)Grupp 0: från födseln till 10 kg. Babyskydd och babybäddar för bilar kan inte monteras på framsätespassagerarens plats(er) eller på säten i rad 3.
(c)Se gällande bestämmelser i landet där du kör innan du placerar barnet på den här platsen.
(d)När en bakåtvänd eller framåtvänd bilbarnstol installeras på ett baksäte ska sätena i raden framför flyttas framåt. Räta upp ryggstöden för att skapa tillräckligt utrymme för bilbarnstolen och barnets ben.
(e)Sätet kan installeras mitt i bilen; det kommer då att hindra att ytterplatserna används.
(f)När en bakåtvänd bilbarnstol monteras på framsätespassagerarens plats måste krockkudden framför framsätespassageraren inaktiveras. I annat fall riskerar barnet att skadas allvarligt eller förolyckas om krockkudden utlöses.
"ISOFIX"-fästen och
i-Size

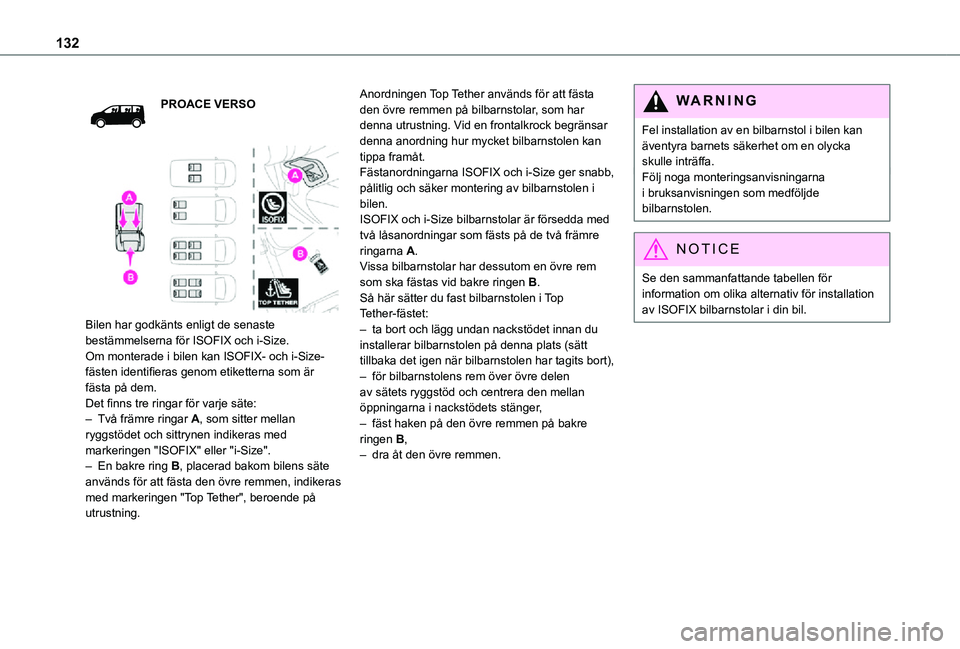

132
PROACE VERSO


Bilen har godkänts enligt de senaste bestämmelserna för ISOFIX och i-Size.Om monterade i bilen kan ISOFIX- och i-Size-fästen identifieras genom etiketterna som är fästa på dem.Det finns tre ringar för varje säte:– Två främre ringar A, som sitter mellan ryggstödet och sittrynen indikeras med markeringen "ISOFIX" eller "i-Size".– En bakre ring B, placerad bakom bilens säte används för att fästa den övre remmen, indikeras med markeringen "Top Tether", beroende på utrustning.
Anordningen Top Tether används för att fästa den övre remmen på bilbarnstolar, som har denna utrustning. Vid en frontalkrock begränsar denna anordning hur mycket bilbarnstolen kan tippa framåt.Fästanordningarna ISOFIX och i-Size ger snabb, pålitlig och säker montering av bilbarnstolen i bilen.ISOFIX och i-Size bilbarnstolar är försedda med två låsanordningar som fästs på de två främre ringarna A.Vissa bilbarnstolar har dessutom en övre rem som ska fästas vid bakre ringen B.Så här sätter du fast bilbarnstolen i Top Tether-fästet:– ta bort och lägg undan nackstödet innan du installerar bilbarnstolen på denna plats (sätt tillbaka det igen när bilbarnstolen har tagits bort),– för bilbarnstolens rem över övre delen av sätets ryggstöd och centrera den mellan öppningarna i nackstödets stänger,– fäst haken på den övre remmen på bakre ringen B,
– dra åt den övre remmen.
WARNI NG
Fel installation av en bilbarnstol i bilen kan äventyra barnets säkerhet om en olycka skulle inträffa.Följ noga monteringsanvisningarna i bruksanvisningen som medföljde bilbarnstolen.
NOTIC E
Se den sammanfattande tabellen för information om olika alternativ för installation av ISOFIX bilbarnstolar i din bil.

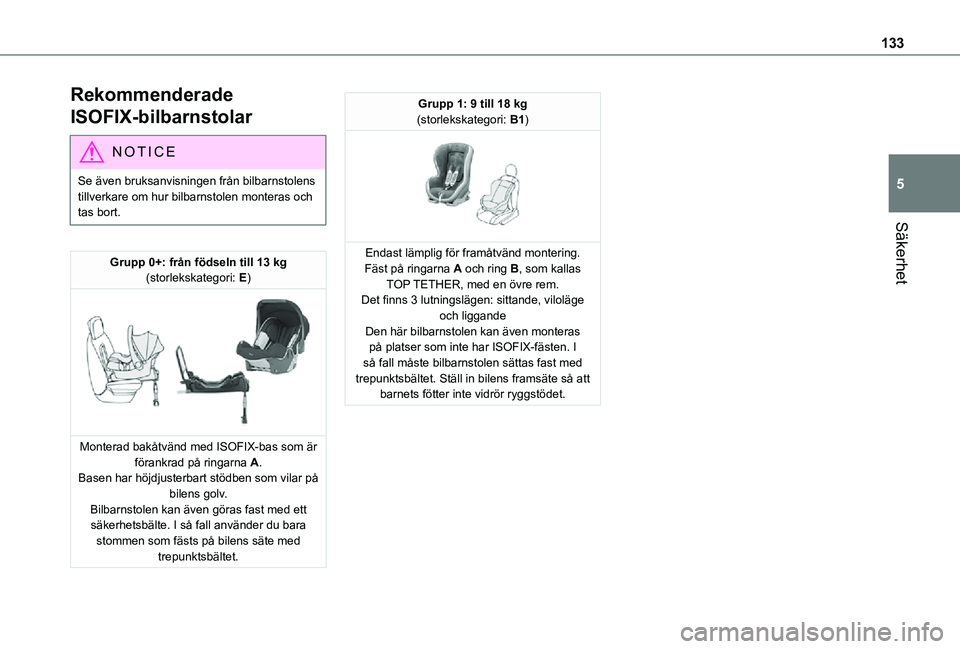

133
Säkerhet
5
Rekommenderade
ISOFIX-bilbarnstolar
NOTIC E
Se även bruksanvisningen från bilbarnstolens tillverkare om hur bilbarnstolen monteras och tas bort.
Grupp 0+: från födseln till 13 kg(storlekskategori: E)

Monterad bakåtvänd med ISOFIX-bas som är förankrad på ringarna A.Basen har höjdjusterbart stödben som vilar på bilens golv.Bilbarnstolen kan även göras fast med ett säkerhetsbälte. I så fall använder du bara stommen som fästs på bilens säte med trepunktsbältet.
Grupp 1: 9 till 18 kg(storlekskategori: B1)

Endast lämplig för framåtvänd montering.Fäst på ringarna A och ring B, som kallas TOP TETHER, med en övre rem.Det finns 3 lutningslägen: sittande, viloläge och liggandeDen här bilbarnstolen kan även monteras på platser som inte har ISOFIX-fästen. I så fall måste bilbarnstolen sättas fast med trepunktsbältet. Ställ in bilens framsäte så att barnets fötter inte vidrör ryggstödet.

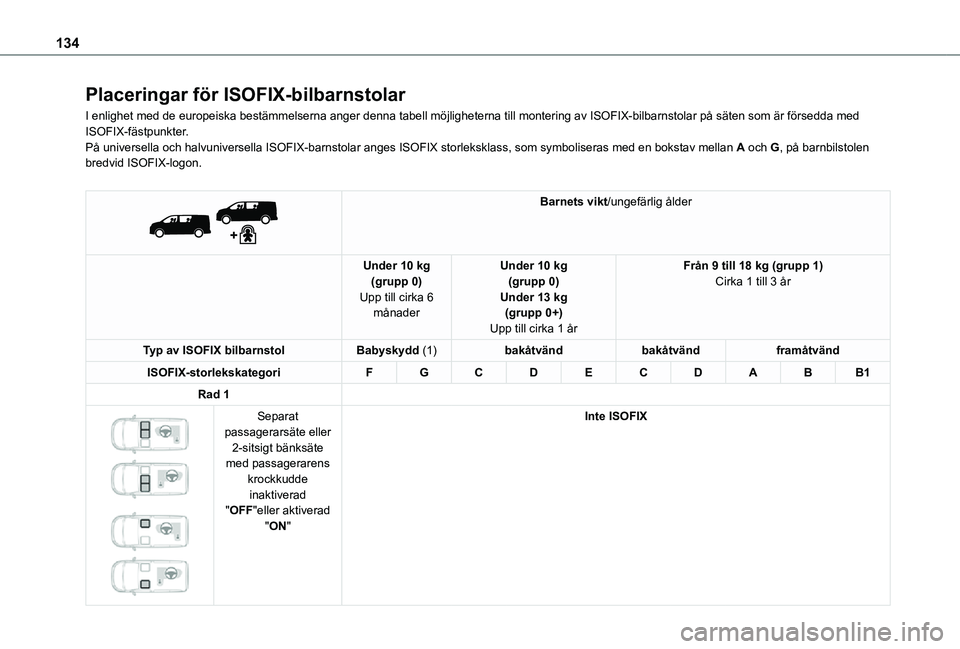

134
Placeringar för ISOFIX-bilbarnstolar
I enlighet med de europeiska bestämmelserna anger denna tabell möj\
ligheterna till montering av ISOFIX-bilbarnstolar på säten som ä\
r försedda med ISOFIX-fästpunkter.På universella och halvuniversella ISOFIX-barnstolar anges ISOFIX sto\
rleksklass, som symboliseras med en bokstav mellan A och G, på barnbilstolen bredvid ISOFIX-logon.


Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1
Rad 1


Separat passagerarsäte eller 2-sitsigt bänksäte med passagerarens krockkudde inaktiverad "OFF"eller aktiverad "ON"
Inte ISOFIX

135
Säkerhet
5


Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1
Rad 2 med separata säten i rad 1

YtterplatserXIUF
MittenplatsInte ISOFIX
Rad 2 med separata säten i rad 1

YtterplatserILIL (6)ILIL (6)ILIUF
MittenplatsInte ISOFIX

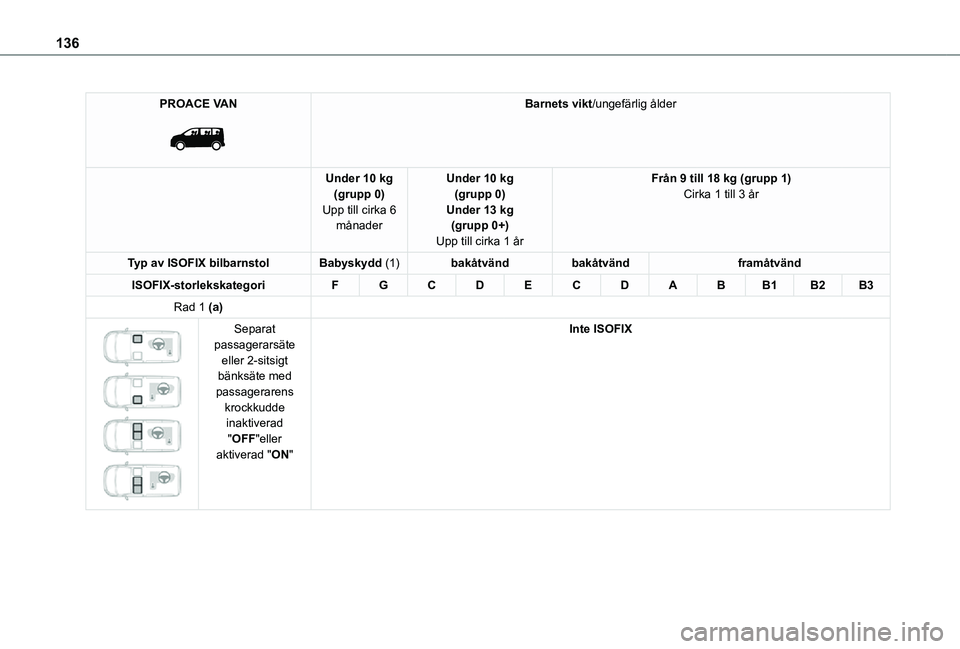

136
PROACE VAN

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 1 (a)

Separat passagerarsäte eller 2-sitsigt bänksäte med passagerarens krockkudde inaktiverad "OFF"eller aktiverad "ON"
Inte ISOFIX

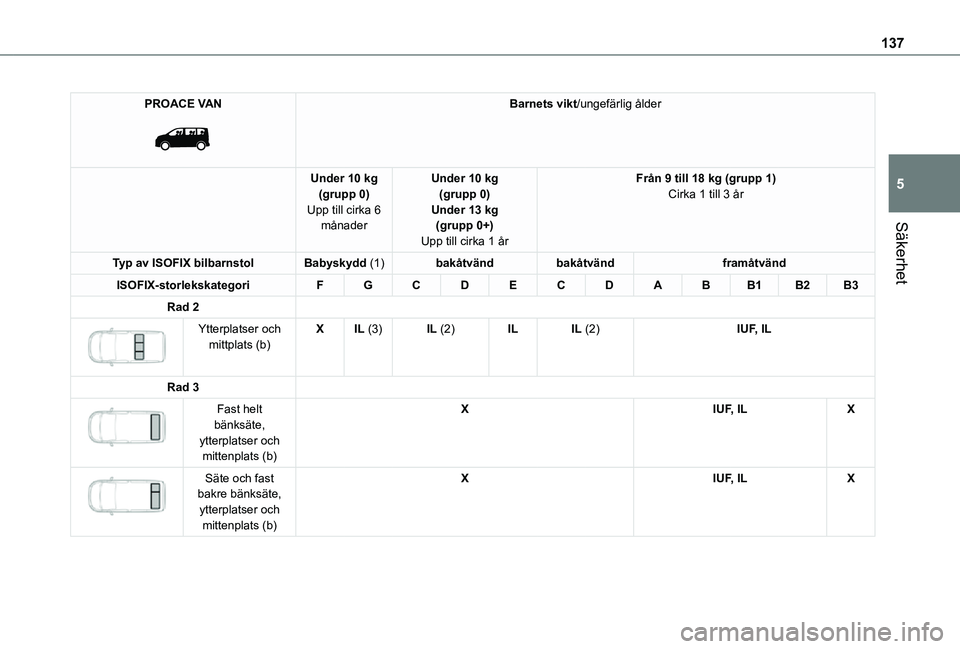

137
Säkerhet
5
PROACE VAN

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 2

Ytterplatser och mittplats (b)XIL (3)IL (2)ILIL (2)IUF, IL
Rad 3

Fast helt bänksäte, ytterplatser och mittenplats (b)
XIUF, ILX


Säte och fast bakre bänksäte, ytterplatser och mittenplats (b)
XIUF, ILX

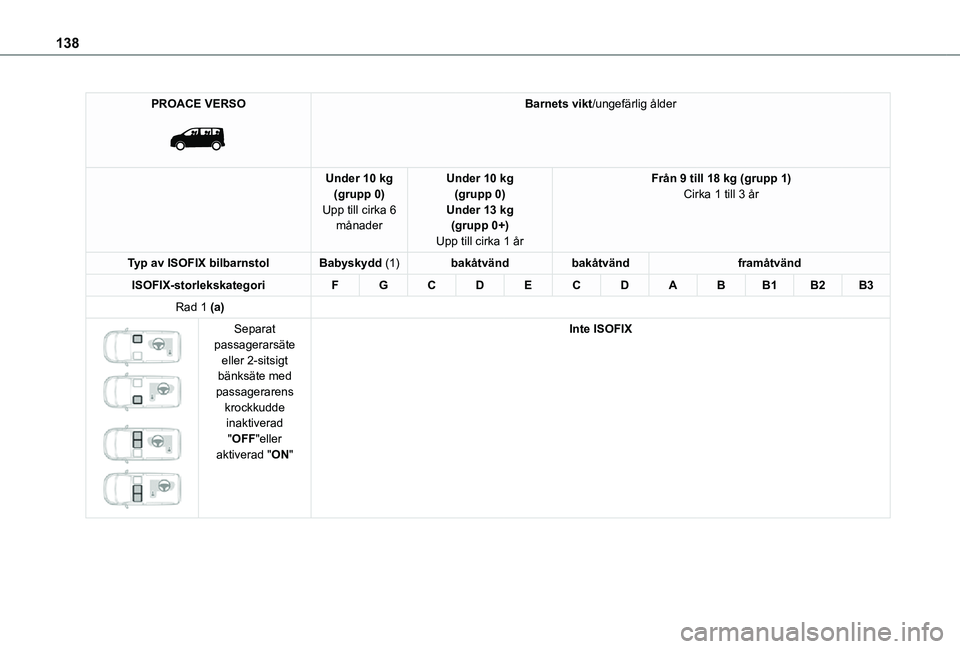

138
PROACE VERSO

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 1 (a)


Separat passagerarsäte eller 2-sitsigt bänksäte med passagerarens krockkudde inaktiverad "OFF"eller aktiverad "ON"
Inte ISOFIX

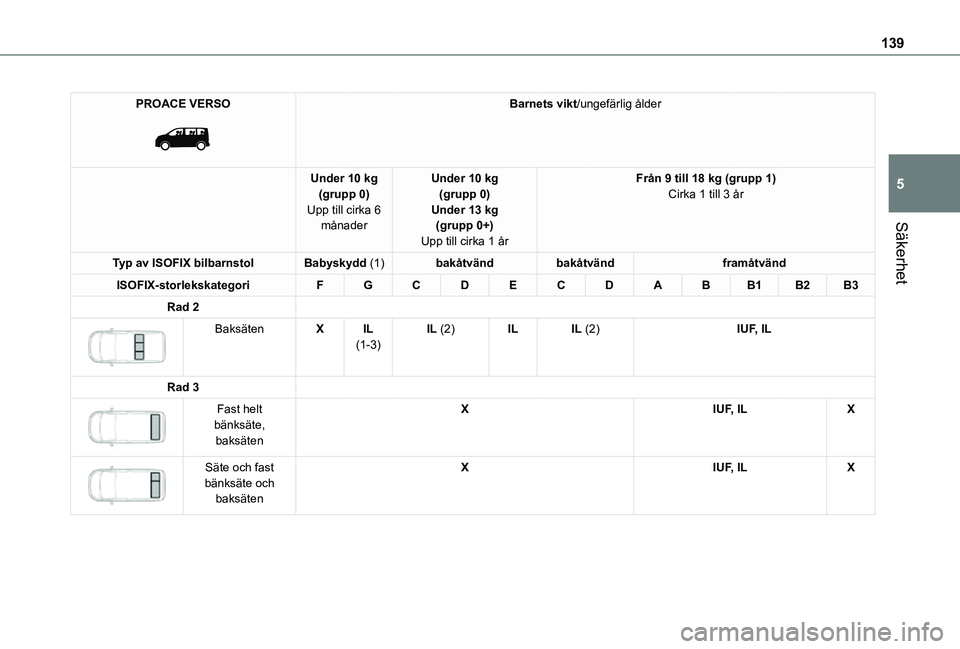

139
Säkerhet
5
PROACE VERSO

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 2

BaksätenXIL (1-3)IL (2)ILIL (2)IUF, IL
Rad 3

Fast helt bänksäte, baksäten
XIUF, ILX


Säte och fast bänksäte och baksäten
XIUF, ILX

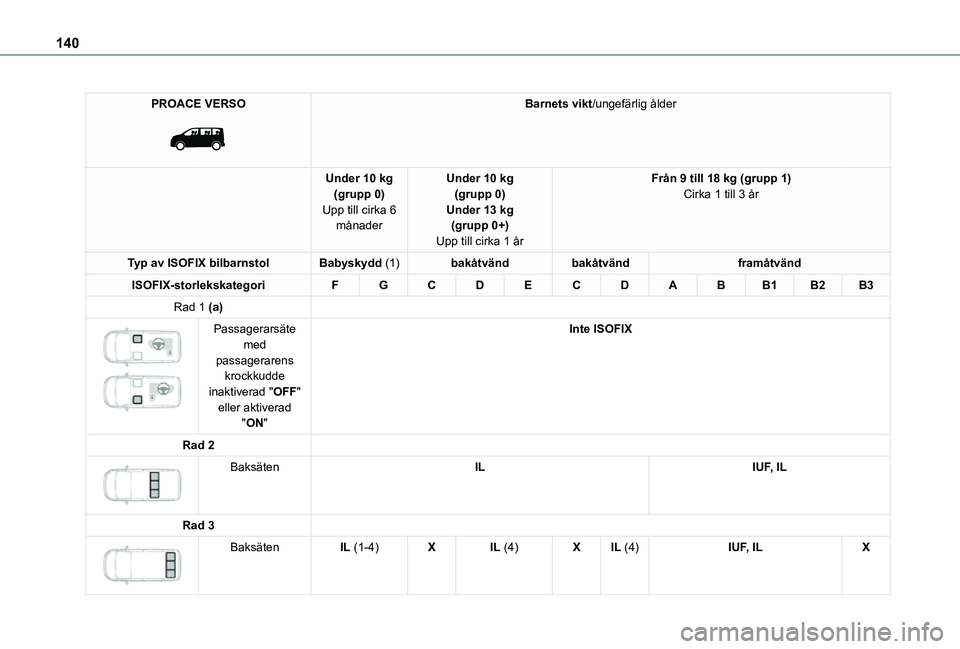

140
PROACE VERSO

Barnets vikt/ungefärlig ålder
Under 10 kg(grupp 0)Upp till cirka 6 månader
Under 10 kg(grupp 0)Under 13 kg(grupp 0+)Upp till cirka 1 år
Från 9 till 18 kg (grupp 1)Cirka 1 till 3 år
Typ av ISOFIX bilbarnstolBabyskydd (1)bakåtvändbakåtvändframåtvänd
ISOFIX-storlekskategoriFGCDECDABB1B2B3
Rad 1 (a)

Passagerarsäte med passagerarens krockkudde inaktiverad "OFF" eller aktiverad "ON"
Inte ISOFIX
Rad 2

BaksätenILIUF, IL
Rad 3

BaksätenIL (1-4)XIL (4)XIL (4)IUF, ILX
