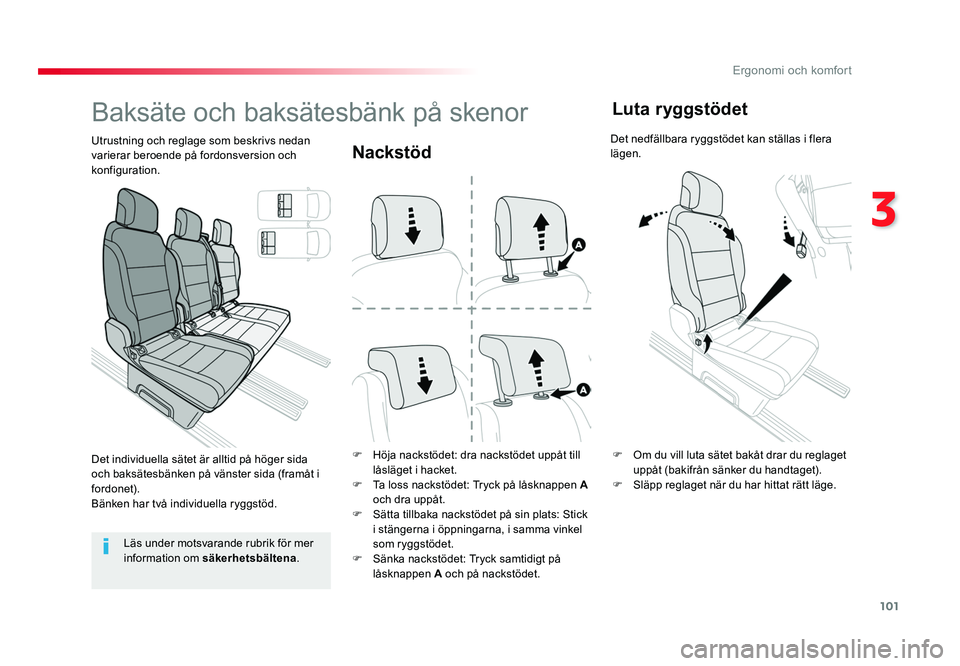

Page 101 of 504

101
3
Ergonomi och komfort
Spacetourer-VP_sv_Chap03_ergonomie-et-confort_ed01-2016
Nackstöd
F Höja nackstödet: dra nackstödet uppåt till låsläget i hacket.
F Ta loss nackstödet: Tryck på låsknappen A och dra uppåt.
F Sätta tillbaka nackstödet på sin plats: Stick i stängerna i öppningarna, i samma vinkel
som ryggstödet.
F Sänka nackstödet: Tryck samtidigt på låsknappen A och på nackstödet.
Baksäte och baksätesbänk på skenor
Utrustning och reglage som beskrivs nedan
varierar beroende på fordonsversion och
konfiguration.
Läs under motsvarande rubrik för mer
information om säkerhetsbältena . F Om du vill luta sätet bakåt drar du reglaget
uppåt (bakifrån sänker du handtaget).
F Släpp reglaget när du har hittat rätt läge.
Luta ryggstödet
Det nedfällbara ryggstödet kan ställas i flera
lägen.
Det individuella sätet är alltid på höger sida
och baksätesbänken på vänster sida (framåt i
fordonet).
Bänken har två individuella ryggstöd.
Proace-Verso_SV.indb 10110/08/2016 13:16

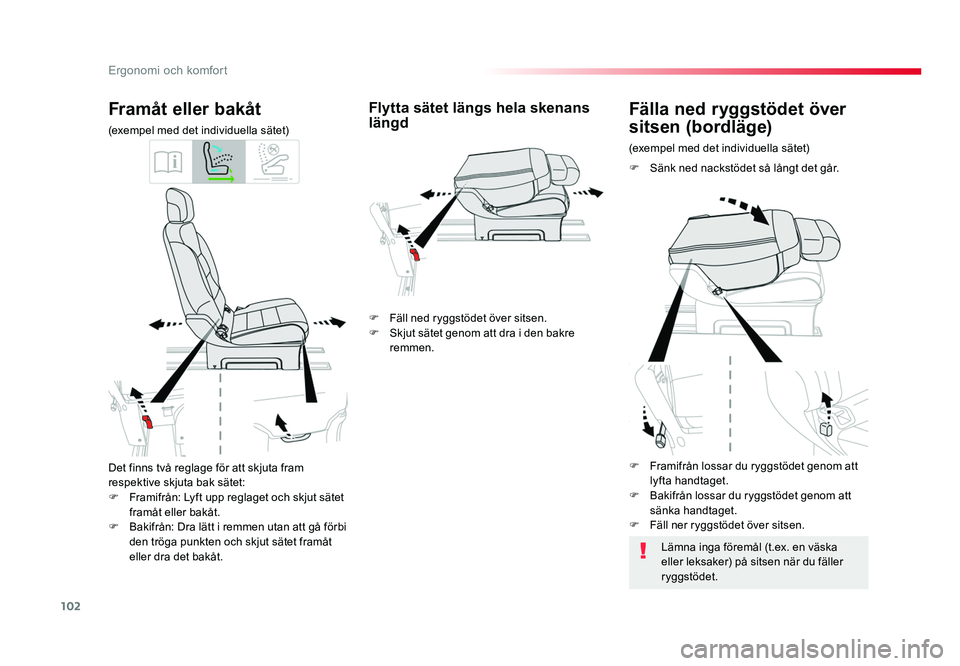

Page 102 of 504

102
Ergonomi och komfort
Spacetourer-VP_sv_Chap03_ergonomie-et-confort_ed01-2016
Det finns två reglage för att skjuta fram
respektive skjuta bak sätet:
F Framifrån: Lyft upp reglaget och skjut sätet framåt eller bakåt.
F Bakifrån: Dra lätt i remmen utan att gå förbi den tröga punkten och skjut sätet framåt
eller dra det bakåt.
Framåt eller bakåt
(exempel med det individuella sätet)
(exempel med det individuella sätet)
Fälla ned ryggstödet över
sitsen (bordläge)
F Sänk ned nackstödet så långt det går.
Flytta sätet längs hela skenans
längd
Lämna inga föremål (t.ex. en väska
eller leksaker) på sitsen när du fäller
ryggstödet.
F Fäll ned ryggstödet över sitsen.
F Skjut sätet genom att dra i den bakre
remmen.
F Framifrån lossar du ryggstödet genom att
lyfta handtaget.
F Bakifrån lossar du ryggstödet genom att
sänka handtaget.
F Fäll ner ryggstödet över sitsen.
Proace-Verso_SV.indb 10210/08/2016 13:16

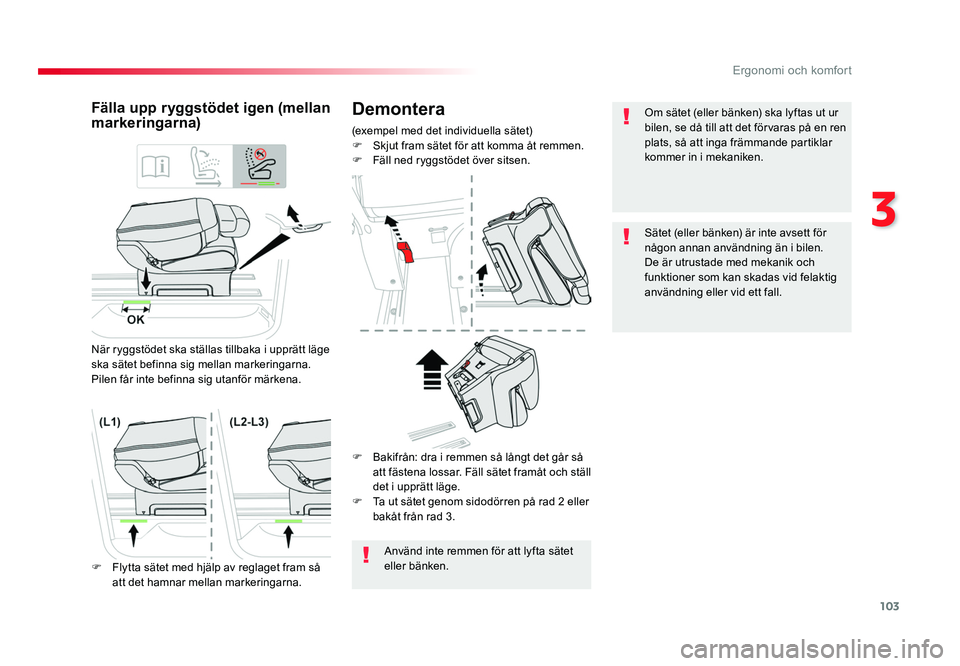

Page 103 of 504

103
3
Ergonomi och komfort
Spacetourer-VP_sv_Chap03_ergonomie-et-confort_ed01-2016
Demontera
(exempel med det individuella sätet)
F Skjut fram sätet för att komma åt remmen.
F Fäll ned ryggstödet över sitsen.
Fälla upp ryggstödet igen (mellan
markeringarna)
När ryggstödet ska ställas tillbaka i upprätt läge
ska sätet befinna sig mellan markeringarna.
Pilen får inte befinna sig utanför märkena.Använd inte remmen för att lyfta sätet
eller bänken.
F Flytta sätet med hjälp av reglaget fram så
att det hamnar mellan markeringarna. F Bakifrån: dra i remmen så långt det går så
att fästena lossar. Fäll sätet framåt och ställ
det i upprätt läge.
F Ta ut sätet genom sidodörren på rad 2 eller bakåt från rad 3. Om sätet (eller bänken) ska lyftas ut ur
bilen, se då till att det förvaras på en ren
plats, så att inga främmande partiklar
kommer in i mekaniken.
Sätet (eller bänken) är inte avsett för
någon annan användning än i bilen.
De är utrustade med mekanik och
funktioner som kan skadas vid felaktig
användning eller vid ett fall.
Proace-Verso_SV.indb 10310/08/2016 13:16

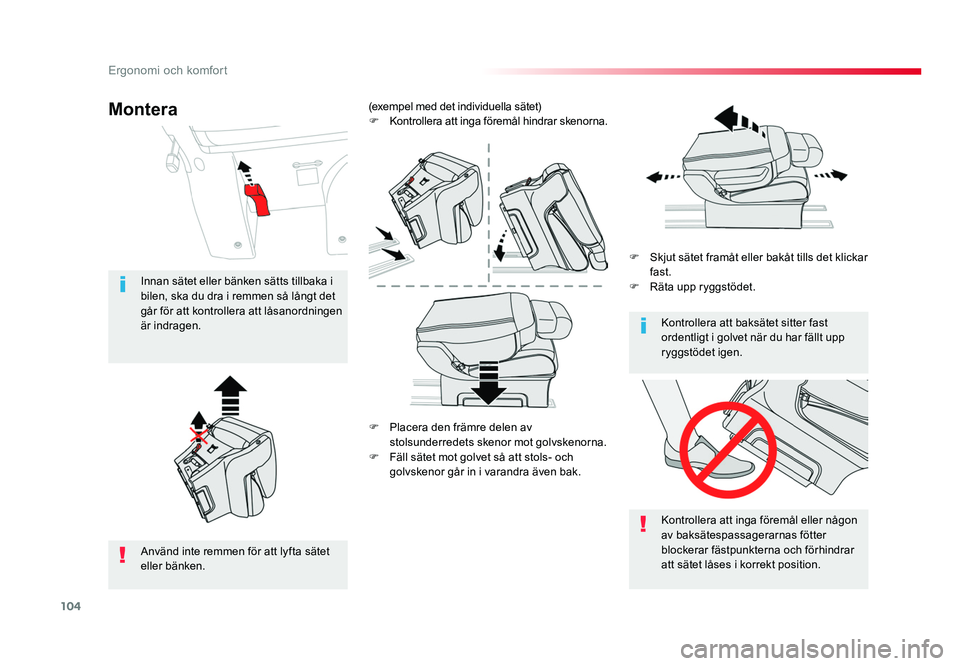

Page 104 of 504

104
Ergonomi och komfort
Spacetourer-VP_sv_Chap03_ergonomie-et-confort_ed01-2016
F Placera den främre delen av stolsunderredets skenor mot golvskenorna.
F Fäll sätet mot golvet så att stols- och golvskenor går in i varandra även bak. F Skjut sätet framåt eller bakåt tills det klickar
fast.
F Räta upp ryggstödet.
(exempel med det individuella sätet)
F
Kontrollera att inga föremål hindrar skenorna.
Kontrollera att inga föremål eller någon
av baksätespassagerarnas fötter
blockerar fästpunkterna och förhindrar
att sätet låses i korrekt position. Kontrollera att baksätet sitter fast
ordentligt i golvet när du har fällt upp
ryggstödet igen.
Använd inte remmen för att lyfta sätet
eller bänken. Innan sätet eller bänken sätts tillbaka i
bilen, ska du dra i remmen så långt det
går för att kontrollera att låsanordningen
är indragen.
Montera
Proace-Verso_SV.indb 10410/08/2016 13:16

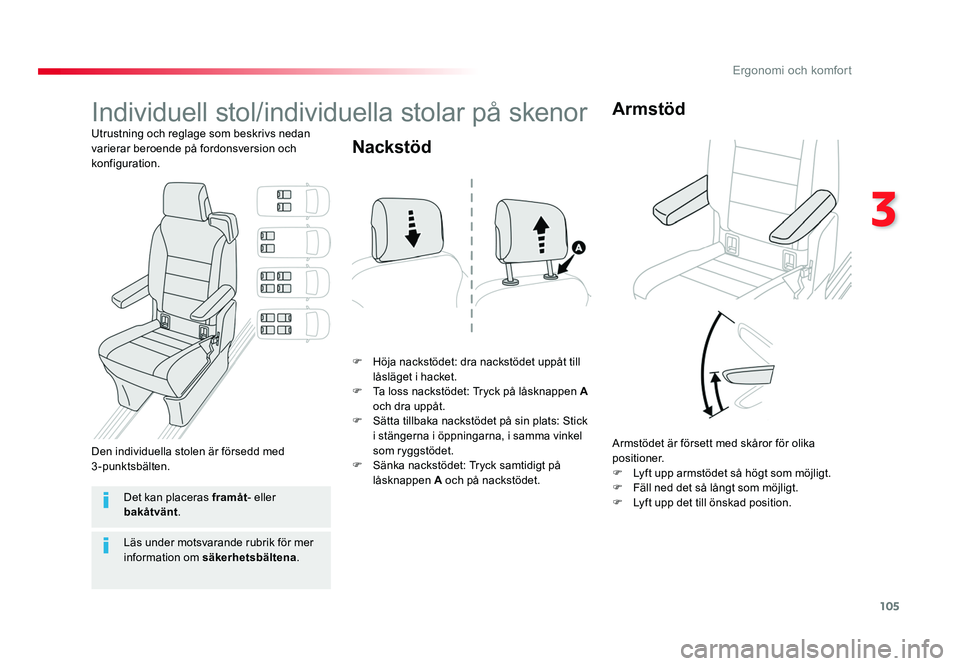

Page 105 of 504

105
3
Ergonomi och komfort
Spacetourer-VP_sv_Chap03_ergonomie-et-confort_ed01-2016
Individuell stol/individuella stolar på skenor
Utrustning och reglage som beskrivs nedan
varierar beroende på fordonsversion och
konfiguration.F Höja nackstödet: dra nackstödet uppåt till låsläget i hacket.
F Ta loss nackstödet: Tryck på låsknappen A och dra uppåt.
F Sätta tillbaka nackstödet på sin plats: Stick i stängerna i öppningarna, i samma vinkel
som ryggstödet.
F Sänka nackstödet: Tryck samtidigt på låsknappen A och på nackstödet.
Nackstöd
Armstödet är försett med skåror för olika
positioner.
F Lyft upp armstödet så högt som möjligt.
F Fäll ned det så långt som möjligt.
F Lyft upp det till önskad position.
Armstöd
Det kan placeras framåt - eller
bakåtvänt .
Den individuella stolen är försedd med
3-punktsbälten.
Läs under motsvarande rubrik för mer
information om säkerhetsbältena .
Proace-Verso_SV.indb 10510/08/2016 13:16

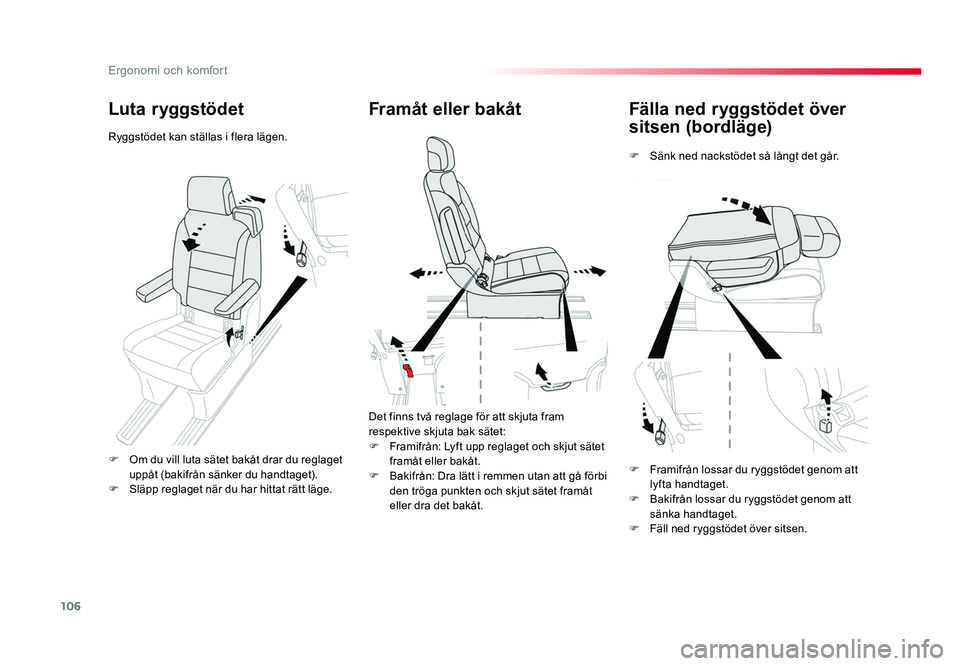

Page 106 of 504

106
Ergonomi och komfort
Spacetourer-VP_sv_Chap03_ergonomie-et-confort_ed01-2016
Fälla ned ryggstödet över
sitsen (bordläge)
F Sänk ned nackstödet så långt det går.
Framåt eller bakåt
Det finns två reglage för att skjuta fram
respektive skjuta bak sätet:
F Framifrån: Lyft upp reglaget och skjut sätet framåt eller bakåt.
F Bakifrån: Dra lätt i remmen utan att gå förbi den tröga punkten och skjut sätet framåt
eller dra det bakåt.
Luta ryggstödet
Ryggstödet kan ställas i flera lägen.
F Om du vill luta sätet bakåt drar du reglaget uppåt (bakifrån sänker du handtaget).
F Släpp reglaget när du har hittat rätt läge. F
Framifrån lossar du ryggstödet genom att
lyfta handtaget.
F Bakifrån lossar du ryggstödet genom att
sänka handtaget.
F Fäll ned ryggstödet över sitsen.
Proace-Verso_SV.indb 10610/08/2016 13:16

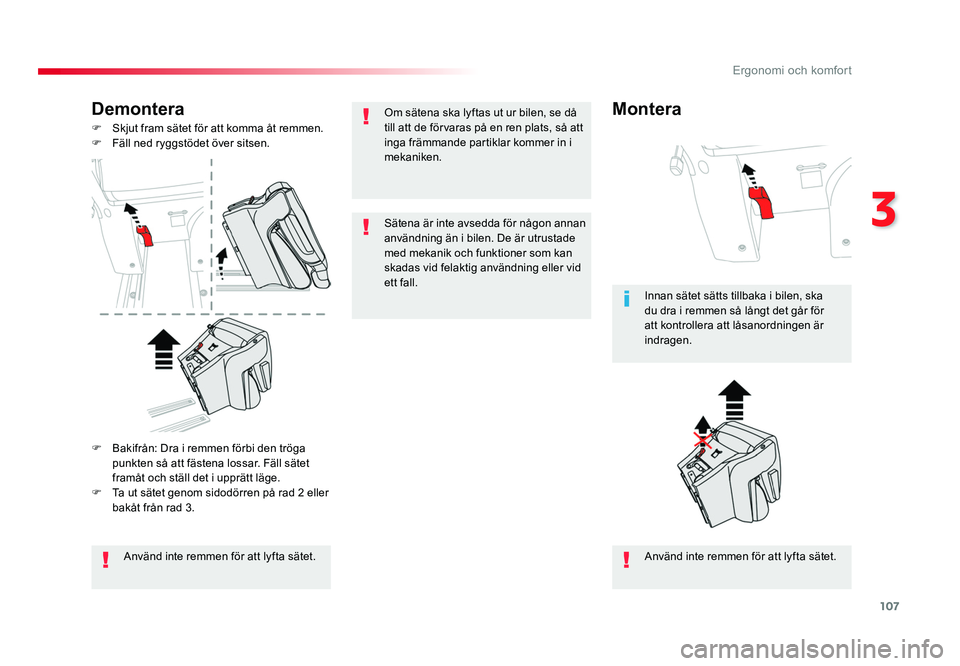

Page 107 of 504

107
3
Ergonomi och komfort
Spacetourer-VP_sv_Chap03_ergonomie-et-confort_ed01-2016
Demontera
F Skjut fram sätet för att komma åt remmen.
F Fäll ned ryggstödet över sitsen.Använd inte remmen för att lyfta sätet. Använd inte remmen för att lyfta sätet. Innan sätet sätts tillbaka i bilen, ska
du dra i remmen så långt det går för
att kontrollera att låsanordningen är
indragen.
F Bakifrån: Dra i remmen förbi den tröga punkten så att fästena lossar. Fäll sätet
framåt och ställ det i upprätt läge.
F Ta ut sätet genom sidodörren på rad 2 eller bakåt från rad 3.
MonteraOm sätena ska lyftas ut ur bilen, se då
till att de förvaras på en ren plats, så att
inga främmande partiklar kommer in i
mekaniken.
Sätena är inte avsedda för någon annan
användning än i bilen. De är utrustade
med mekanik och funktioner som kan
skadas vid felaktig användning eller vid
ett fall.
Proace-Verso_SV.indb 10710/08/2016 13:16

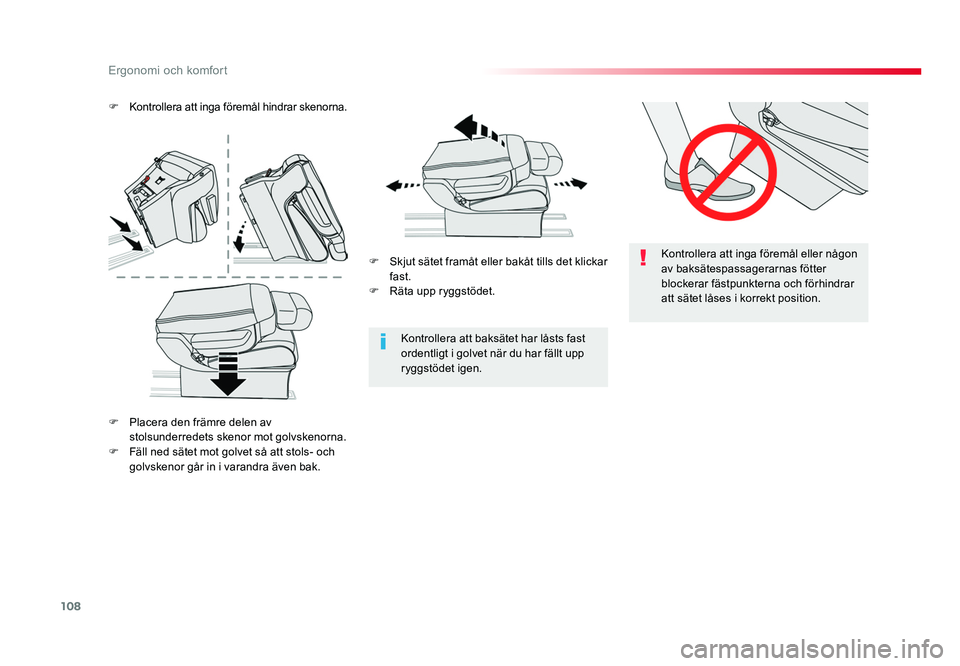

Page 108 of 504

108
Ergonomi och komfort
Spacetourer-VP_sv_Chap03_ergonomie-et-confort_ed01-2016
Kontrollera att inga föremål eller någon
av baksätespassagerarnas fötter
blockerar fästpunkterna och förhindrar
att sätet låses i korrekt position.
Kontrollera att baksätet har låsts fast
ordentligt i golvet när du har fällt upp
ryggstödet igen.
F Skjut sätet framåt eller bakåt tills det klickar
fast.
F Räta upp ryggstödet.
F
Kontrollera att inga föremål hindrar skenorna.
F Placera den främre delen av stolsunderredets skenor mot golvskenorna.
F Fäll ned sätet mot golvet så att stols- och golvskenor går in i varandra även bak.
Proace-Verso_SV.indb 10810/08/2016 13:16

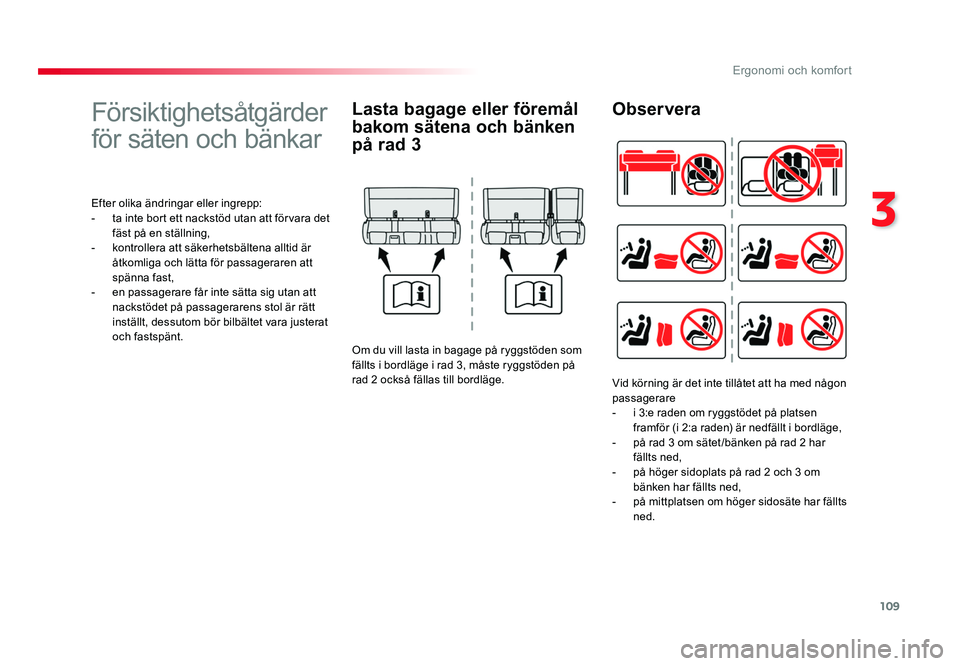

Page 109 of 504

109
3
Ergonomi och komfort
Spacetourer-VP_sv_Chap03_ergonomie-et-confort_ed01-2016
Försiktighetsåtgärder
för säten och bänkar
Efter olika ändringar eller ingrepp:
- ta inte bort ett nackstöd utan att förvara det fäst på en ställning,
- kontrollera att säkerhetsbältena alltid är
åtkomliga och lätta för passageraren att
spänna fast,
- en passagerare får inte sätta sig utan att nackstödet på passagerarens stol är rätt
inställt, dessutom bör bilbältet vara justerat
och fastspänt.
Lasta bagage eller föremål
bakom sätena och bänken
på rad 3
Om du vill lasta in bagage på ryggstöden som
fällts i bordläge i rad 3, måste ryggstöden på
rad 2 också fällas till bordläge.
Observera
Vid körning är det inte tillåtet att ha med någon
passagerare
- i 3:e raden om ryggstödet på platsen framför (i 2:a raden) är nedfällt i bordläge,
- på rad 3 om sätet /bänken på rad 2 har fällts ned,
- på höger sidoplats på rad 2 och 3 om bänken har fällts ned,
- på mittplatsen om höger sidosäte har fällts ned.
Proace-Verso_SV.indb 10910/08/2016 13:16

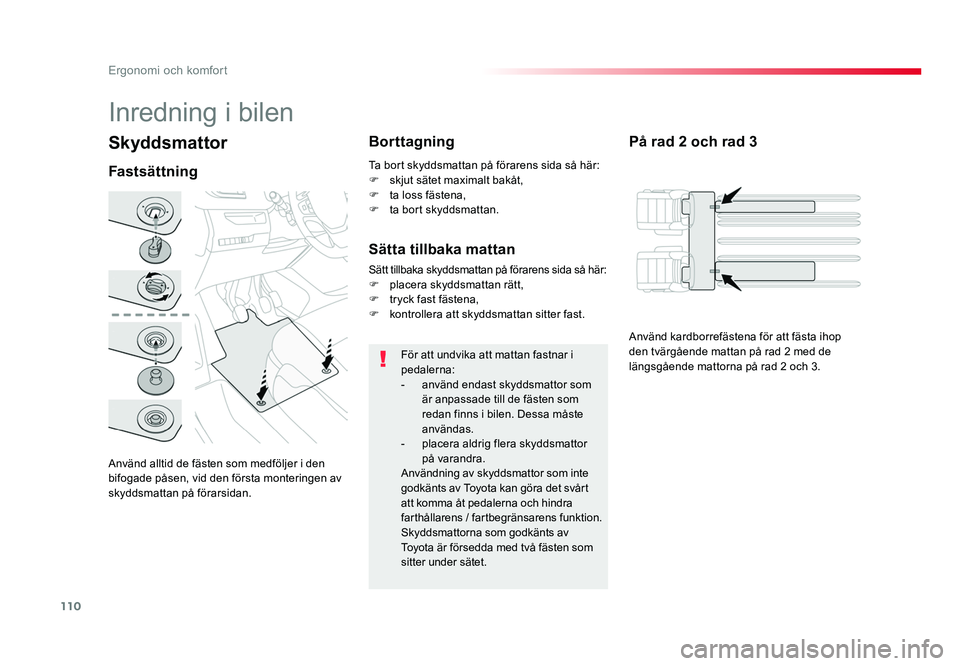

Page 110 of 504

110
Ergonomi och komfort
Spacetourer-VP_sv_Chap03_ergonomie-et-confort_ed01-2016
Skyddsmattor
Använd alltid de fästen som medföljer i den
bifogade påsen, vid den första monteringen av
skyddsmattan på förarsidan.
FastsättningBorttagning
För att undvika att mattan fastnar i
pedalerna:
-
använd endast skyddsmattor som
är anpassade till de fästen som
redan finns i bilen. Dessa måste
användas.
- placera aldrig flera skyddsmattor på varandra.
Användning av skyddsmattor som inte
godkänts av Toyota kan göra det svårt
att komma åt pedalerna och hindra
farthållarens / fartbegränsarens funktion.
Skyddsmattorna som godkänts av
Toyota är försedda med två fästen som
sitter under sätet.
Ta bort skyddsmattan på förarens sida så här:
F
skjut sätet maximalt bakåt,
F ta loss fästena,
F ta bort skyddsmattan.
Inredning i bilen
PÃ¥ rad 2 och rad 3
Sätta tillbaka mattan
Sätt tillbaka skyddsmattan på förarens sida så här:
F placera skyddsmattan rätt,
F tryck fast fästena,
F kontrollera att skyddsmattan sitter fast.
Använd kardborrefästena för att fästa ihop
den tvärgående mattan på rad 2 med de
längsgående mattorna på rad 2 och 3.
Proace-Verso_SV.indb 11010/08/2016 13:16
