TOYOTA PROACE VERSO 2017 Manuale duso (in Italian)

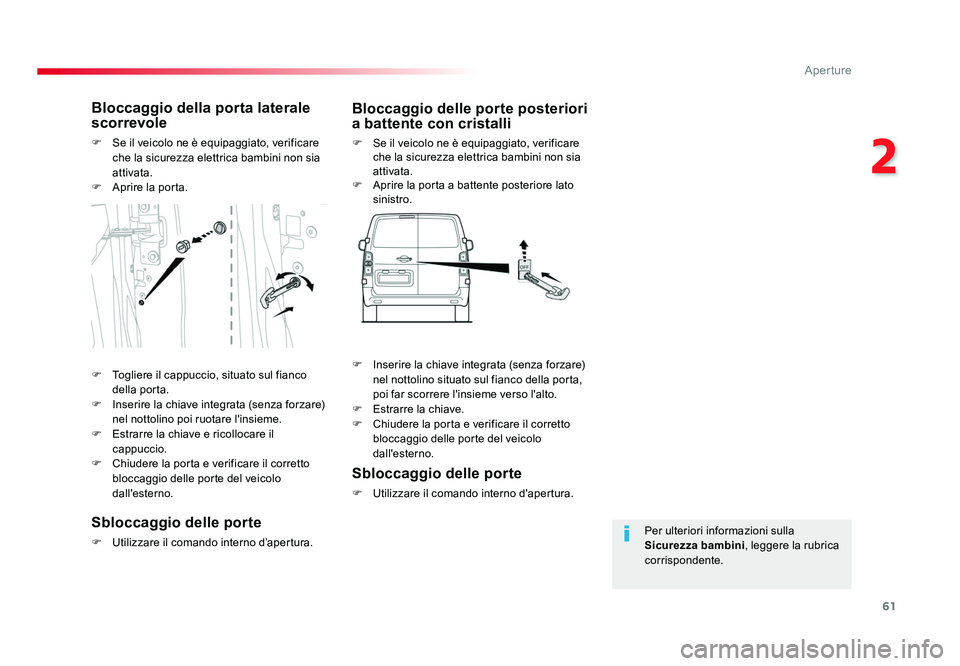

61
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Per ulteriori informazioni sulla
Sicurezza bambini, leggere la rubrica
corrispondente.
Bloccaggio della porta laterale
scorrevole
F Se il veicolo ne è equipaggiato, verificare che la sicurezza elettrica bambini non sia
attivata.
F Aprire la porta.
Bloccaggio delle porte posteriori
a battente con cristalli
F Se il veicolo ne è equipaggiato, verificare che la sicurezza elettrica bambini non sia
attivata.
F Aprire la porta a battente posteriore lato sinistro.
Sbloccaggio delle porte
F Utilizzare il comando interno d'apertura.
Sbloccaggio delle porte
F Utilizzare il comando interno d’apertura.
F
Togliere il cappuccio, situato sul fianco
della porta.
F Inserire la chiave integrata (senza forzare) nel nottolino poi ruotare l'insieme.
F Estrarre la chiave e ricollocare il cappuccio.
F Chiudere la porta e verificare il corretto bloccaggio delle porte del veicolo
dall'esterno. F Inserire la chiave integrata (senza forzare)
nel nottolino situato sul fianco della porta,
poi far scorrere l'insieme verso l'alto.
F Estrarre la chiave.
F Chiudere la porta e verificare il corretto bloccaggio delle porte del veicolo
dall'esterno.
Proace-Verso_IT.indb 6110/08/2016 12:19

62
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016

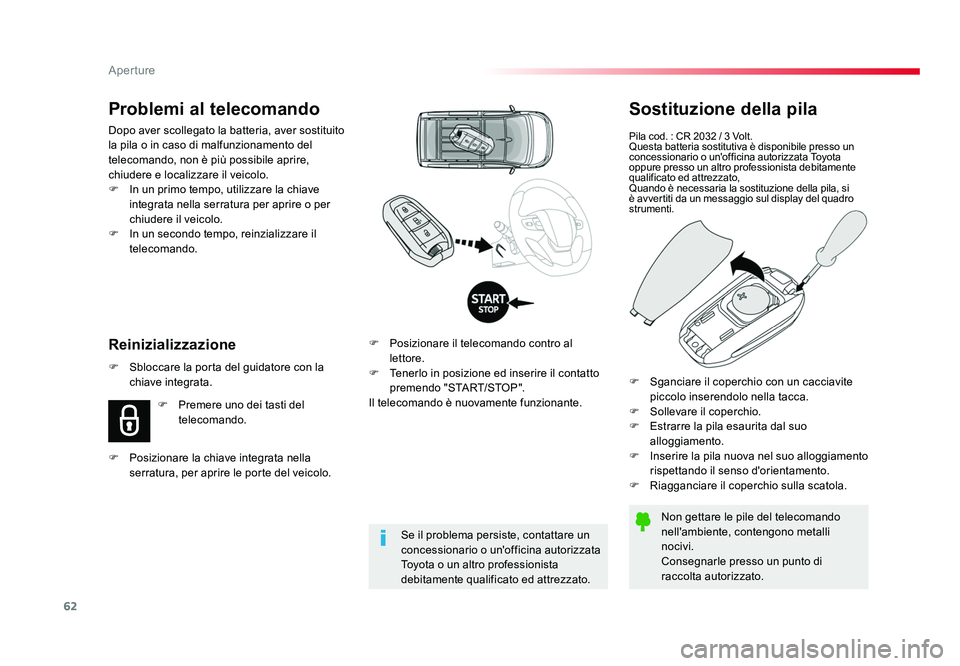

Sostituzione della pila
Pila cod. : CR 2032 / 3 Volt.
Questa batteria sostitutiva è disponibile presso un
concessionario o un'officina autorizzata Toyota
oppure presso un altro professionista debitamente
qualificato ed attrezzato,
Quando è necessaria la sostituzione della pila, si
è avver titi da un messaggio sul display del quadro
strumenti.
Non gettare le pile del telecomando
nell'ambiente, contengono metalli
nocivi.
Consegnarle presso un punto di
raccolta autorizzato.
F
Posizionare il telecomando contro al
lettore.
F Tenerlo in posizione ed inserire il contatto premendo "START/STOP".
Il telecomando è nuovamente funzionante.
Reinizializzazione
Problemi al telecomando
Dopo aver scollegato la batteria, aver sostituito
la pila o in caso di malfunzionamento del
telecomando, non è più possibile aprire,
chiudere e localizzare il veicolo.
F In un primo tempo, utilizzare la chiave integrata nella serratura per aprire o per
chiudere il veicolo.
F In un secondo tempo, reinzializzare il telecomando.
Se il problema persiste, contattare un
concessionario o un'officina autorizzata
Toyota o un altro professionista
debitamente qualificato ed attrezzato.
F Sbloccare la porta del guidatore con la
chiave integrata.
F Premere uno dei tasti del telecomando.
F Posizionare la chiave integrata nella
serratura, per aprire le porte del veicolo. F Sganciare il coperchio con un cacciavite
piccolo inserendolo nella tacca.
F Sollevare il coperchio.
F Estrarre la pila esaurita dal suo alloggiamento.
F Inserire la pila nuova nel suo alloggiamento rispettando il senso d'orientamento.
F Riagganciare il coperchio sulla scatola.
Proace-Verso_IT.indb 6210/08/2016 12:19

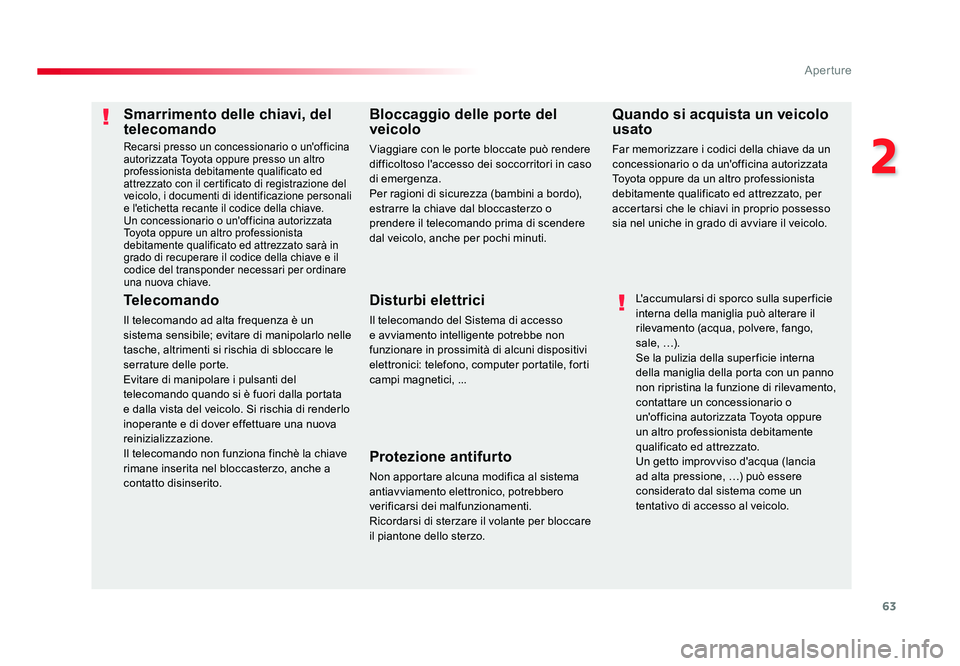

63
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Smarrimento delle chiavi, del
telecomando
Recarsi presso un concessionario o un'officina
autorizzata Toyota oppure presso un altro
professionista debitamente qualificato ed
attrezzato con il certificato di registrazione del
veicolo, i documenti di identificazione personali
e l'etichetta recante il codice della chiave.
Un concessionario o un'officina autorizzata
Toyota oppure un altro professionista
debitamente qualificato ed attrezzato sarà in
grado di recuperare il codice della chiave e il
codice del transponder necessari per ordinare
una nuova chiave.
Bloccaggio delle porte del
veicolo
Viaggiare con le porte bloccate può rendere
difficoltoso l'accesso dei soccorritori in caso
di emergenza.
Per ragioni di sicurezza (bambini a bordo),
estrarre la chiave dal bloccasterzo o
prendere il telecomando prima di scendere
dal veicolo, anche per pochi minuti.
Quando si acquista un veicolo
usato
Far memorizzare i codici della chiave da un
concessionario o da un'officina autorizzata
Toyota oppure da un altro professionista
debitamente qualificato ed attrezzato, per
accertarsi che le chiavi in proprio possesso
sia nel uniche in grado di avviare il veicolo.
Disturbi elettrici
Il telecomando del Sistema di accesso
e avviamento intelligente potrebbe non
funzionare in prossimità di alcuni dispositivi
elettronici: telefono, computer portatile, forti
campi magnetici, ...L'accumularsi di sporco sulla super ficie
interna della maniglia può alterare il
rilevamento (acqua, polvere, fango,
s a l e , …) .
Se la pulizia della super ficie interna
della maniglia della porta con un panno
non ripristina la funzione di rilevamento,
contattare un concessionario o
un'officina autorizzata Toyota oppure
un altro professionista debitamente
qualificato ed attrezzato.
Un getto improvviso d'acqua (lancia
ad alta pressione, …) può essere
considerato dal sistema come un
tentativo di accesso al veicolo.
Telecomando
Il telecomando ad alta frequenza è un
sistema sensibile; evitare di manipolarlo nelle
tasche, altrimenti si rischia di sbloccare le
serrature delle porte.
Evitare di manipolare i pulsanti del
telecomando quando si è fuori dalla portata
e dalla vista del veicolo. Si rischia di renderlo
inoperante e di dover effettuare una nuova
reinizializzazione.
Il telecomando non funziona finchè la chiave
rimane inserita nel bloccasterzo, anche a
contatto disinserito.
Protezione antifurto
Non apportare alcuna modifica al sistema
antiavviamento elettronico, potrebbero
verificarsi dei malfunzionamenti.
Ricordarsi di sterzare il volante per bloccare
il piantone dello sterzo.
Proace-Verso_IT.indb 6310/08/2016 12:19

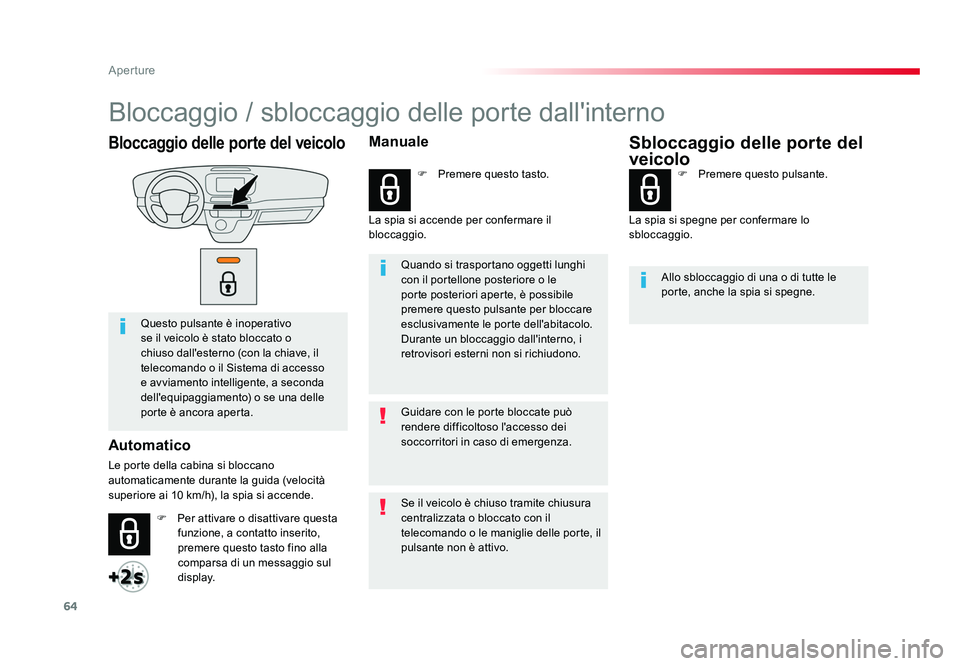

64
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Bloccaggio delle porte del veicolo
Questo pulsante è inoperativo
se il veicolo è stato bloccato o
chiuso dall'esterno (con la chiave, il
telecomando o il Sistema di accesso
e avviamento intelligente, a seconda
dell'equipaggiamento) o se una delle
porte è ancora aperta.
Automatico
Le porte della cabina si bloccano
automaticamente durante la guida (velocità
superiore ai 10 km/h), la spia si accende.Quando si trasportano oggetti lunghi
con il portellone posteriore o le
porte posteriori aperte, è possibile
premere questo pulsante per bloccare
esclusivamente le porte dell'abitacolo.
Durante un bloccaggio dall'interno, i
retrovisori esterni non si richiudono.
Allo sbloccaggio di una o di tutte le
porte, anche la spia si spegne.
Guidare con le porte bloccate può
rendere difficoltoso l'accesso dei
soccorritori in caso di emergenza.
F Per attivare o disattivare questa funzione, a contatto inserito,
premere questo tasto fino alla
comparsa di un messaggio sul
display. F
Premere questo tasto. F Premere questo pulsante.
Se il veicolo è chiuso tramite chiusura
centralizzata o bloccato con il
telecomando o le maniglie delle porte, il
pulsante non è attivo.
Manuale
La spia si accende per confermare il
bloccaggio. La spia si spegne per confermare lo
sbloccaggio.
Sbloccaggio delle porte del
veicolo
Bloccaggio / sbloccaggio delle porte dall'interno
Proace-Verso_IT.indb 6410/08/2016 12:19

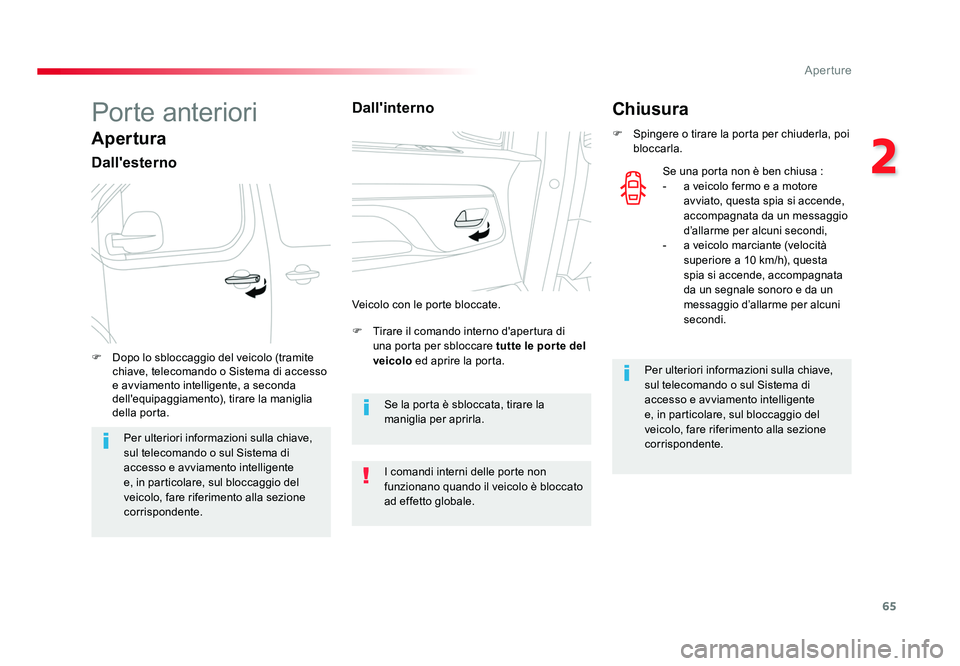

65
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Porte anteriori
Apertura
Dall'esterno
F Tirare il comando interno d'apertura di una porta per sbloccare tutte le por te del
veicolo ed aprire la porta.
F
Dopo lo sbloccaggio del veicolo (tramite
chiave, telecomando o Sistema di accesso
e avviamento intelligente, a seconda
dell'equipaggiamento), tirare la maniglia
della porta. Veicolo con le porte bloccate.
Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente
e, in particolare, sul bloccaggio del
veicolo, fare riferimento alla sezione
corrispondente. I comandi interni delle porte non
funzionano quando il veicolo è bloccato
ad effetto globale.
Chiusura
F Spingere o tirare la porta per chiuderla, poi
bloccarla.
Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente
e, in particolare, sul bloccaggio del
veicolo, fare riferimento alla sezione
corrispondente. Se una porta non è ben chiusa :
- a veicolo fermo e a motore
avviato, questa spia si accende,
accompagnata da un messaggio
d’allarme per alcuni secondi,
- a veicolo marciante (velocità superiore a 10 km/h), questa
spia si accende, accompagnata
da un segnale sonoro e da un
messaggio d’allarme per alcuni
secondi.
Dall'interno
Se la porta è sbloccata, tirare la
maniglia per aprirla.
Proace-Verso_IT.indb 6510/08/2016 12:19

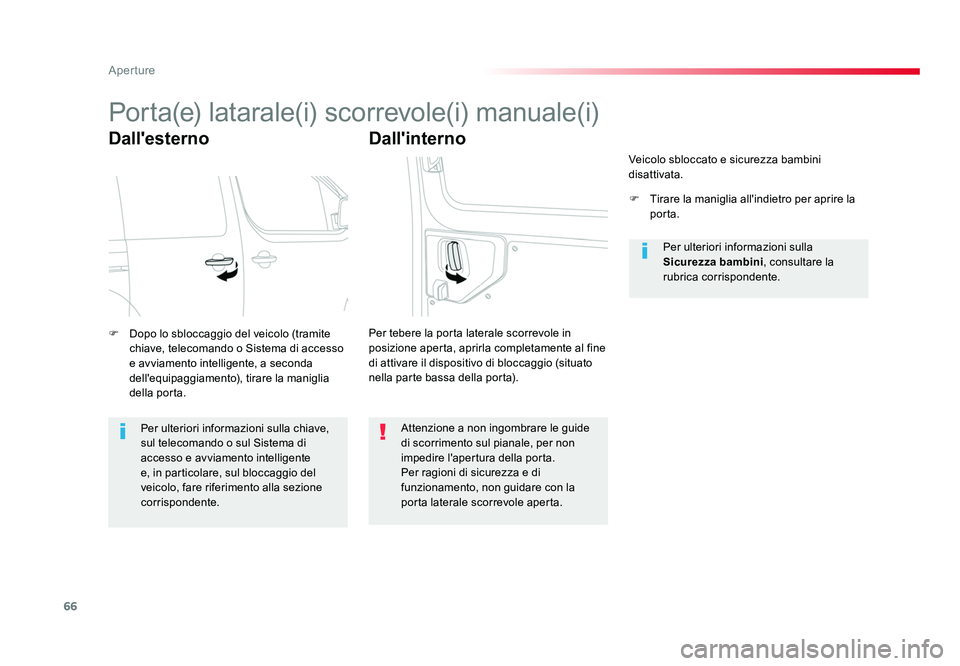

66
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Porta(e) latarale(i) scorrevole(i) manuale(i)
Dall'esterno
F Dopo lo sbloccaggio del veicolo (tramite
chiave, telecomando o Sistema di accesso
e avviamento intelligente, a seconda
dell'equipaggiamento), tirare la maniglia
della porta.
Attenzione a non ingombrare le guide
di scorrimento sul pianale, per non
impedire l'apertura della porta.
Per ragioni di sicurezza e di
funzionamento, non guidare con la
porta laterale scorrevole aperta.
Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente
e, in particolare, sul bloccaggio del
veicolo, fare riferimento alla sezione
corrispondente. Per ulteriori informazioni sulla
Sicurezza bambini
, consultare la
rubrica corrispondente.
F
Tirare la maniglia all'indietro per aprire la
porta.
Veicolo sbloccato e sicurezza bambini
disattivata.
Dall'interno
Per tebere la porta laterale scorrevole in
posizione aperta, aprirla completamente al fine
di attivare il dispositivo di bloccaggio (situato
nella parte bassa della porta).
Proace-Verso_IT.indb 6610/08/2016 12:19

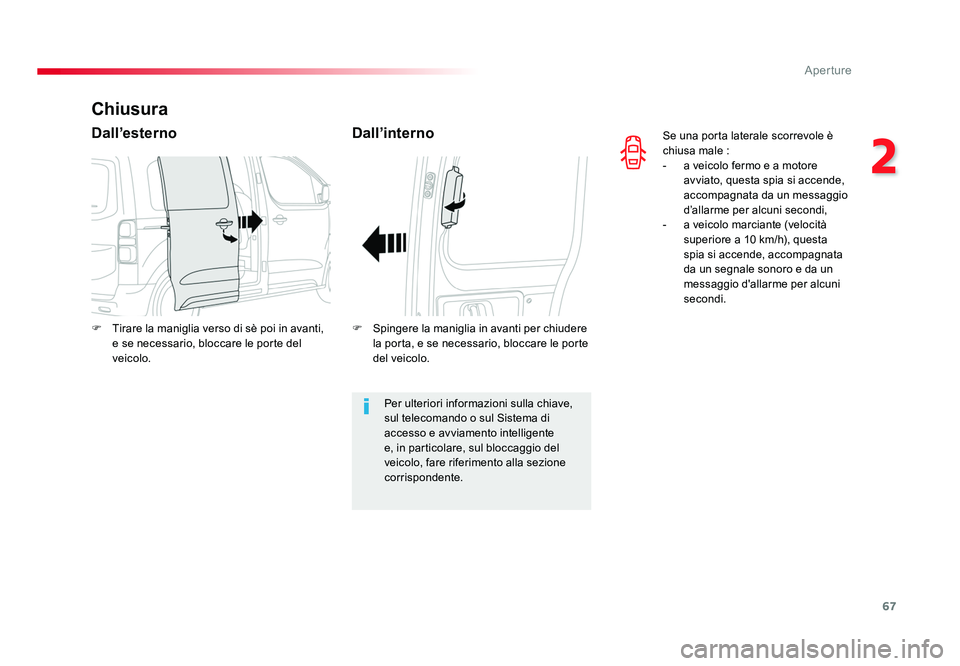

67
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Se una porta laterale scorrevole è
chiusa male :
- a veicolo fermo e a motore avviato, questa spia si accende,
accompagnata da un messaggio
d’allarme per alcuni secondi,
- a veicolo marciante (velocità superiore a 10 km/h), questa
spia si accende, accompagnata
da un segnale sonoro e da un
messaggio d'allarme per alcuni
secondi.
Chiusura
Dall’esterno
F Tirare la maniglia verso di sè poi in avanti, e se necessario, bloccare le porte del
veicolo.
Dall’interno
F Spingere la maniglia in avanti per chiudere la porta, e se necessario, bloccare le porte
del veicolo.
Per ulteriori informazioni sulla chiave,
sul telecomando o sul Sistema di
accesso e avviamento intelligente
e, in particolare, sul bloccaggio del
veicolo, fare riferimento alla sezione
corrispondente.
Proace-Verso_IT.indb 6710/08/2016 12:19

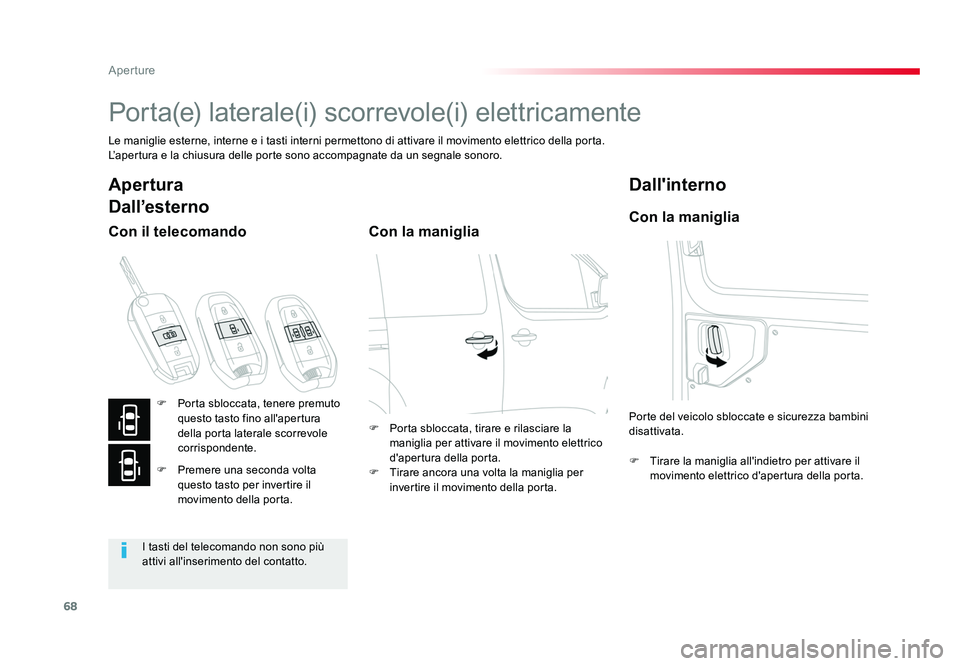

68
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Porta(e) laterale(i) scorrevole(i) elettricamente
Le maniglie esterne, interne e i tasti interni permettono di attivare il movimento elettrico della porta.
L’apertura e la chiusura delle porte sono accompagnate da un segnale sonoro.I tasti del telecomando non sono più
attivi all'inserimento del contatto.
Apertura
Dall’esterno
Con il telecomando
F Premere una seconda volta questo tasto per invertire il
movimento della porta.
Con la maniglia
F Tirare la maniglia all'indietro per attivare il movimento elettrico d'apertura della porta.
Con la maniglia
Porte del veicolo sbloccate e sicurezza bambini
disattivata.
Dall'interno
F Porta sbloccata, tirare e rilasciare la maniglia per attivare il movimento elettrico
d'apertura della porta.
F Tirare ancora una volta la maniglia per invertire il movimento della porta.
F Porta sbloccata, tenere premuto
questo tasto fino all'apertura
della porta laterale scorrevole
corrispondente.
Proace-Verso_IT.indb 6810/08/2016 12:19

69
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
F Sicurezza bambini disattivata, per sbloccare le porte del veicolo ed attivare
il movimento elettrico d'apertura di
una porta, premere il tasto della porta
corrispondente.
F Una nuova pressione del tasto inverte il movimento della porta.
Il tasto non è disponibile ed è
accompagnato da un segnale sonoro,
se :
- il veicolo è marciante,
- il veicolo è stato bloccato o chiuso dall'esterno (tramite chiave,
telecomando o Sistema di accesso
e avviamento intelligente, a
seconda dell'equipaggiamento),
- la sicurezza bambini è attivata,
Il tasto della porta sinistra non è
disponibile ed è accompagnato da un
segnale sonoro, se lo sportellino del
serbatoio carburante è aperto. Il tasto non è disponibile ed è
accompagnato da un segnale sonoro,
se :
-
il veicolo è marciante,
- il veicolo è stato bloccato o chiuso dall'esterno (tramite chiave,
telecomando o Sistema di accesso
e avviamento intelligente, a
seconda dell'equipaggiamento),
- la sicurezza bambini è attivata,
Il tasto della porta sinistra non è
disponibile ed è accompagnato da un
segnale sonoro, se lo sportellino del
serbatoio carburante è aperto.

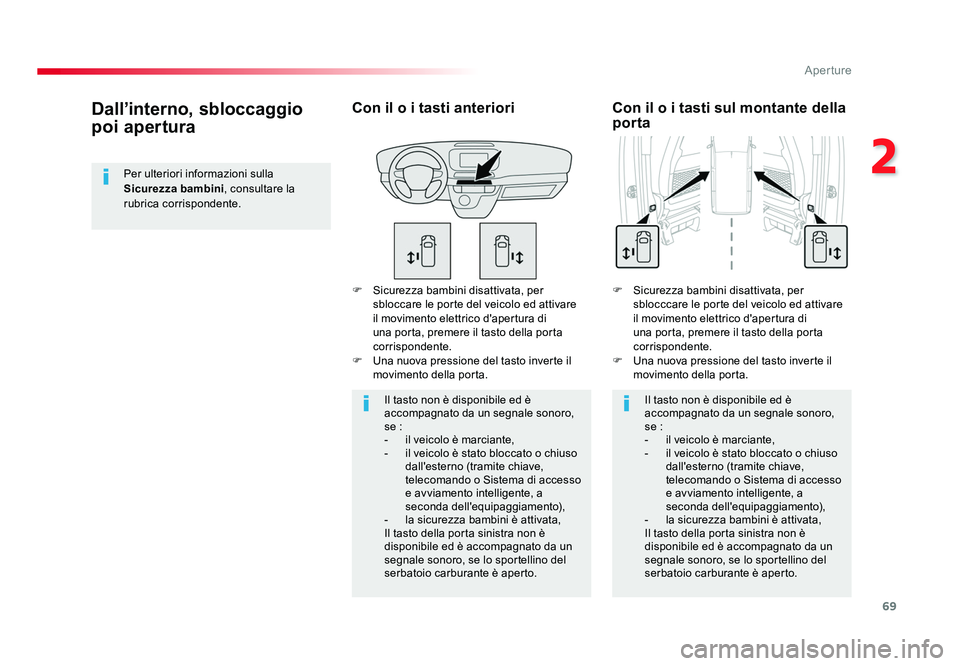

Con il o i tasti anterioriDall’interno, sbloccaggio
poi aperturaCon il o i tasti sul montante della
porta
F Sicurezza bambini disattivata, per
sblocccare le porte del veicolo ed attivare
il movimento elettrico d'apertura di
una porta, premere il tasto della porta
corrispondente.
F Una nuova pressione del tasto inverte il movimento della porta.
Per ulteriori informazioni sulla
Sicurezza bambini
, consultare la
rubrica corrispondente.
Proace-Verso_IT.indb 6910/08/2016 12:19

70
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
I tasti del telecomando non sono più
attivi all'inserimento del contatto.

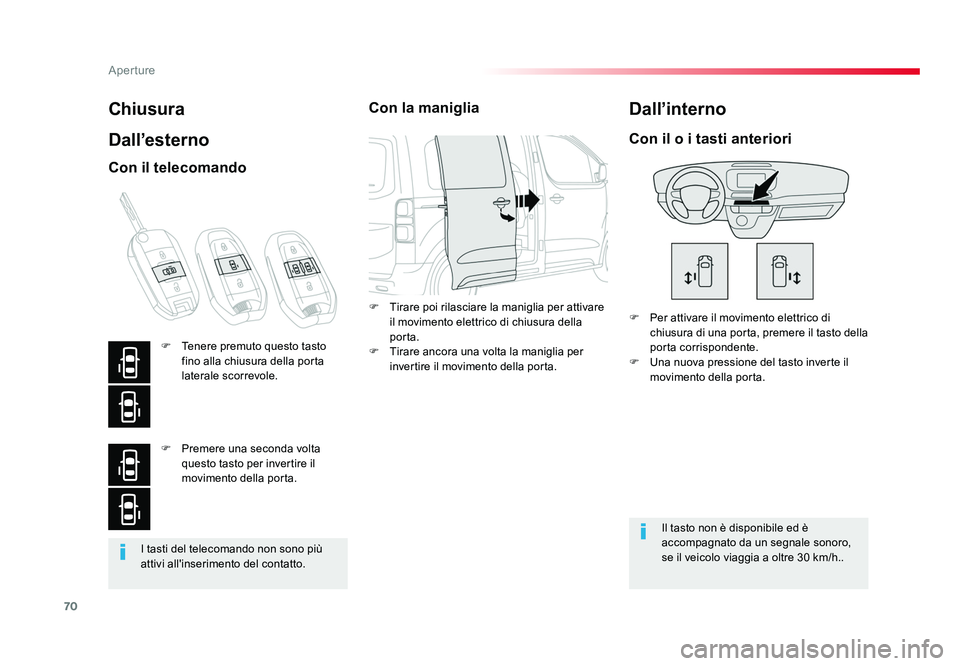

Chiusura
Dall’esterno
F Per attivare il movimento elettrico di chiusura di una porta, premere il tasto della
porta corrispondente.
F Una nuova pressione del tasto inverte il movimento della porta.
Con il o i tasti anteriori
Il tasto non è disponibile ed è
accompagnato da un segnale sonoro,
se il veicolo viaggia a oltre 30 km/h..
Dall’interno
Con il telecomando
F Tenere premuto questo tasto fino alla chiusura della porta
laterale scorrevole.
F Premere una seconda volta questo tasto per invertire il
movimento della porta.
Con la maniglia
F Tirare poi rilasciare la maniglia per attivare
il movimento elettrico di chiusura della
porta.
F Tirare ancora una volta la maniglia per invertire il movimento della porta.
Proace-Verso_IT.indb 7010/08/2016 12:19
