TOYOTA PROACE VERSO 2017 Manuale duso (in Italian)

31
1
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016

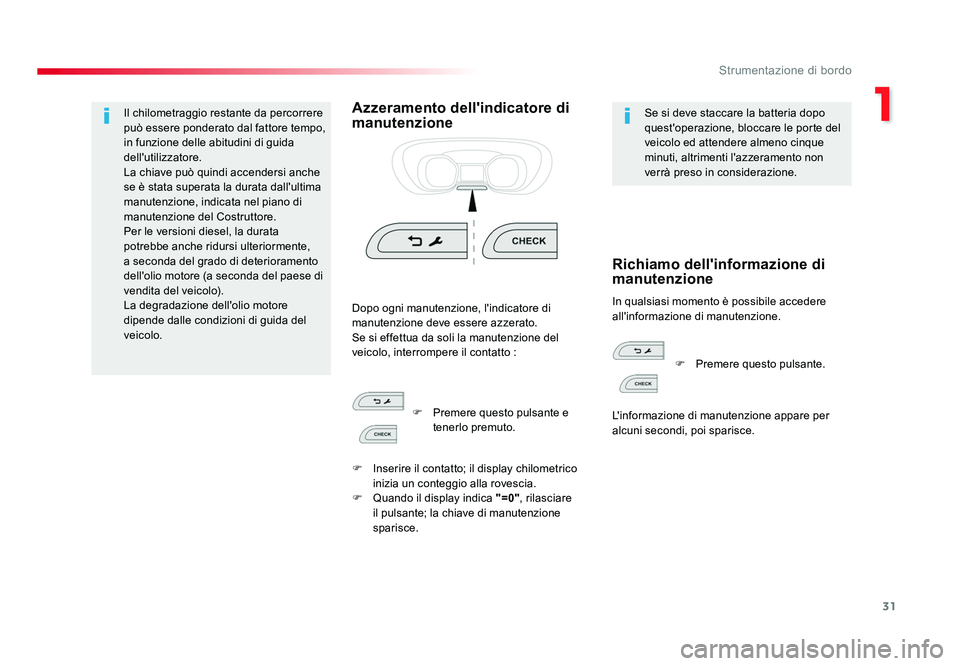

Il chilometraggio restante da percorrere
può essere ponderato dal fattore tempo,
in funzione delle abitudini di guida
dell'utilizzatore.
La chiave può quindi accendersi anche
se è stata superata la durata dall'ultima
manutenzione, indicata nel piano di
manutenzione del Costruttore.
Per le versioni diesel, la durata
potrebbe anche ridursi ulteriormente,
a seconda del grado di deterioramento
dell'olio motore (a seconda del paese di
vendita del veicolo).
La degradazione dell'olio motore
dipende dalle condizioni di guida del
veicolo.Azzeramento dell'indicatore di
manutenzioneSe si deve staccare la batteria dopo
quest'operazione, bloccare le porte del
veicolo ed attendere almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.
In qualsiasi momento è possibile accedere
all'informazione di manutenzione.
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
Se si effettua da soli la manutenzione del
veicolo, interrompere il contatto :
Richiamo dell'informazione di
manutenzione
F
Premere questo pulsante e
tenerlo premuto.
F Inserire il contatto; il display chilometrico inizia un conteggio alla rovescia.
F Quando il display indica "=0" , rilasciare
il pulsante; la chiave di manutenzione
sparisce. F
Premere questo pulsante.
L'informazione di manutenzione appare per
alcuni secondi, poi sparisce.
Proace-Verso_IT.indb 3110/08/2016 12:19

32
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016

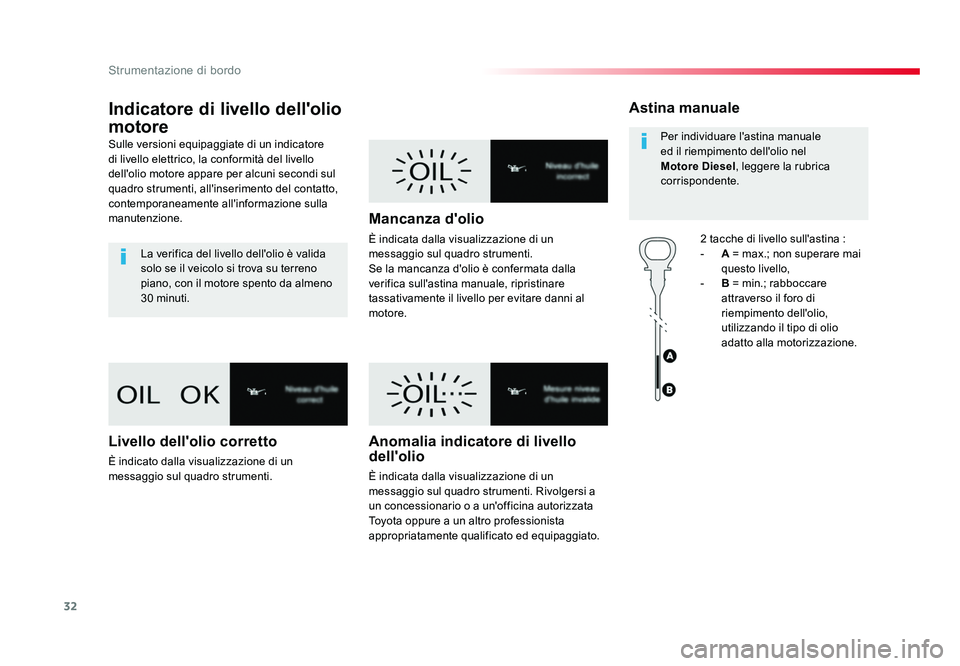

Indicatore di livello dell'olio
motore
Sulle versioni equipaggiate di un indicatore
di livello elettrico, la conformità del livello
dell'olio motore appare per alcuni secondi sul
quadro strumenti, all'inserimento del contatto,
contemporaneamente all'informazione sulla
manutenzione.La verifica del livello dell'olio è valida
solo se il veicolo si trova su terreno
piano, con il motore spento da almeno
30 minuti.
Livello dell'olio corretto
È indicato dalla visualizzazione di un
messaggio sul quadro strumenti.
Mancanza d'olio
È indicata dalla visualizzazione di un
messaggio sul quadro strumenti.
Se la mancanza d'olio è confermata dalla
verifica sull'astina manuale, ripristinare
tassativamente il livello per evitare danni al
motore.
Anomalia indicatore di livello
dell'olio
È indicata dalla visualizzazione di un
messaggio sul quadro strumenti. Rivolgersi a
un concessionario o a un'officina autorizzata
Toyota oppure a un altro professionista
appropriatamente qualificato ed equipaggiato.
Astina manuale
2 tacche di livello sull'astina :
- A = max.; non superare mai
questo livello,
- B = min.; rabboccare
attraverso il foro di
riempimento dell'olio,
utilizzando il tipo di olio
adatto alla motorizzazione.
Per individuare l'astina manuale
ed il riempimento dell'olio nel
Motore Diesel
, leggere la rubrica
corrispondente.
Proace-Verso_IT.indb 3210/08/2016 12:19

33
1
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016

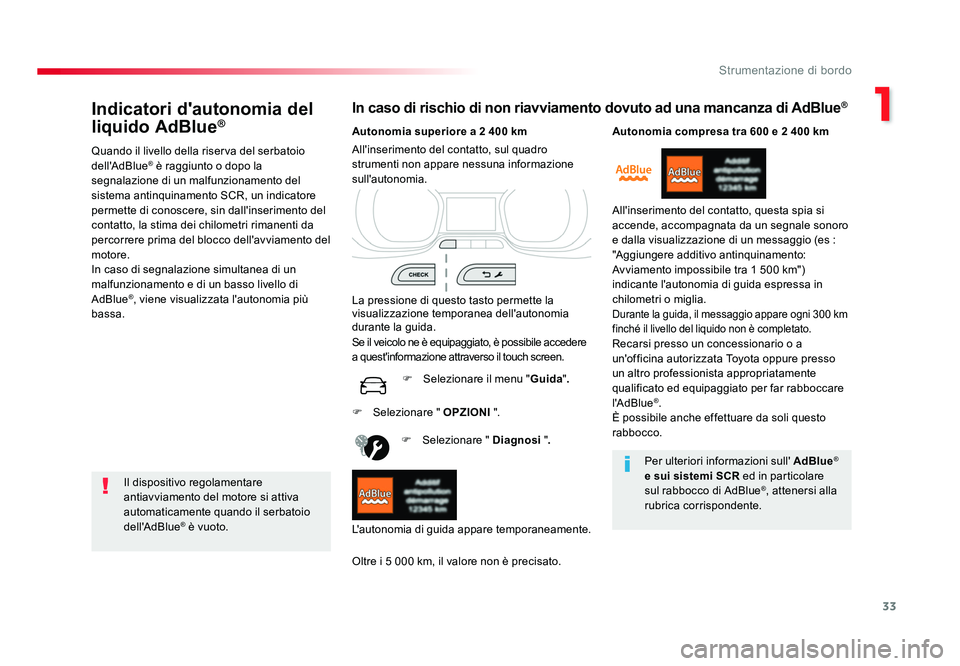

Indicatori d'autonomia del
liquido AdBlue®
Quando il livello della riserva del serbatoio
dell'AdBlue® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di
AdBlue
®, viene visualizzata l'autonomia più
bassa.
In caso di rischio di non riavviamento dovuto ad una mancanza di AdBlue®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. Autonomia superiore a 2 400
km
La pressione di questo tasto permette la
visualizzazione temporanea dell'autonomia
durante la guida. F Selezionare " Diagnosi ".
Oltre i 5 000 km, il valore non è precisato.
All'inserimento del contatto, sul quadro
strumenti non appare nessuna informazione
sull'autonomia.
L'autonomia di guida appare temporaneamente. Se il veicolo ne è equipaggiato, è possibile accedere
a quest'informazione attraverso il touch screen.
F Selezionare il menu " Guida". Autonomia compresa tra 600 e 2 400
km
All'inserimento del contatto, questa spia si
accende, accompagnata da un segnale sonoro
e dalla visualizzazione di un messaggio (es :
"Aggiungere additivo antinquinamento:
Avviamento impossibile tra 1 500 km")
indicante l'autonomia di guida espressa in
chilometri o miglia.
Durante la guida, il messaggio appare ogni 300 km
finché il livello del liquido non è completato.
Recarsi presso un concessionario o a
un'officina autorizzata Toyota oppure presso
un altro professionista appropriatamente
qualificato ed equipaggiato per far rabboccare
l'AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
F
Selezionare " OPZIONI ".
Per ulteriori informazioni sull' AdBlue
®
e sui sistemi SCR ed in particolare
sul rabbocco di AdBlue
®, attenersi alla
rubrica corrispondente.
Proace-Verso_IT.indb 3310/08/2016 12:19

34
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016

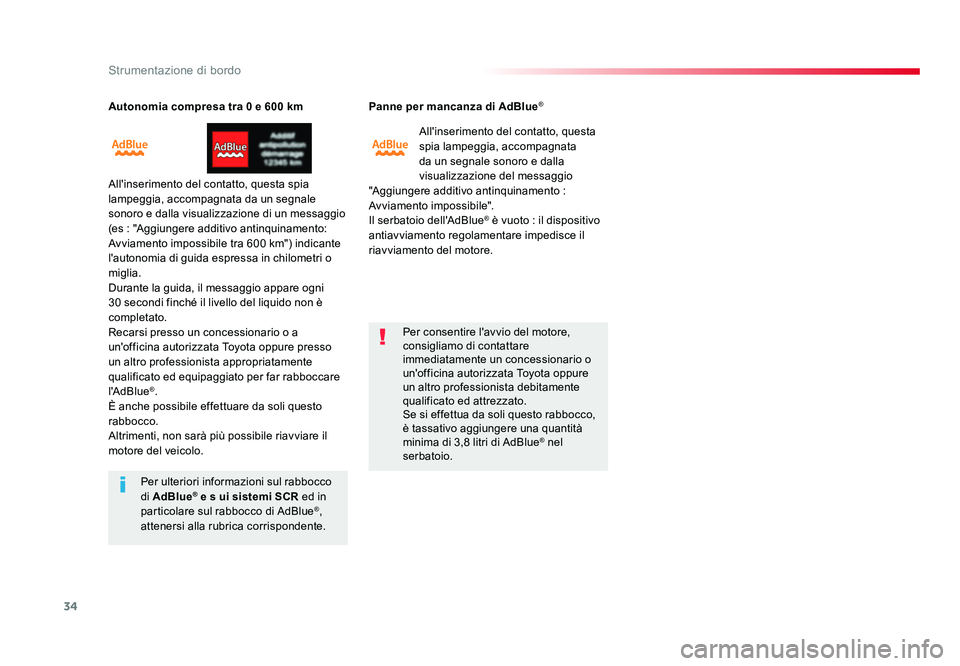

Autonomia compresa tra 0 e 600 km
All'inserimento del contatto, questa spia
lampeggia, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es : "Aggiungere additivo antinquinamento:
Avviamento impossibile tra 600 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello del liquido non è
completato.
Recarsi presso un concessionario o a
un'officina autorizzata Toyota oppure presso
un altro professionista appropriatamente
qualificato ed equipaggiato per far rabboccare
l'AdBlue
®.
È anche possibile effettuare da soli questo
rabbocco.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo. Panne per mancanza di AdBlue
®
All'inserimento del contatto, questa
spia lampeggia, accompagnata
da un segnale sonoro e dalla
visualizzazione del messaggio
"Aggiungere additivo antinquinamento :
Avviamento impossibile".
Il serbatoio dell'AdBlue
® è vuoto : il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore.
Per consentire l'avvio del motore,
consigliamo di contattare
immediatamente un concessionario o
un'officina autorizzata Toyota oppure
un altro professionista debitamente
qualificato ed attrezzato.
Se si effettua da soli questo rabbocco,
è tassativo aggiungere una quantità
minima di 3,8 litri di AdBlue
® nel
serbatoio.
Per ulteriori informazioni sul rabbocco
di AdBlue
® e s ui sistemi SCR ed in
particolare sul rabbocco di AdBlue®,
attenersi alla rubrica corrispondente.
Proace-Verso_IT.indb 3410/08/2016 12:19

35
1
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016
Avviamento vietato
Ad ogni inserimento del contatto, queste spie
si accendono accompagnate da un segnale
sonoro e dalla visualizzazione del messaggio
"Anom antinquin: Avv vietato".È stato superato il limite di
guida autorizzato : il dispositivo
antiavviamento impedisce il
riavviamento del motore.
Per consentire l'avvio del motore, è
necessario contattare un concessionario o
un'officina autorizzata Toyota oppure un altro
professionista debitamente qualificato ed
attrezzato.

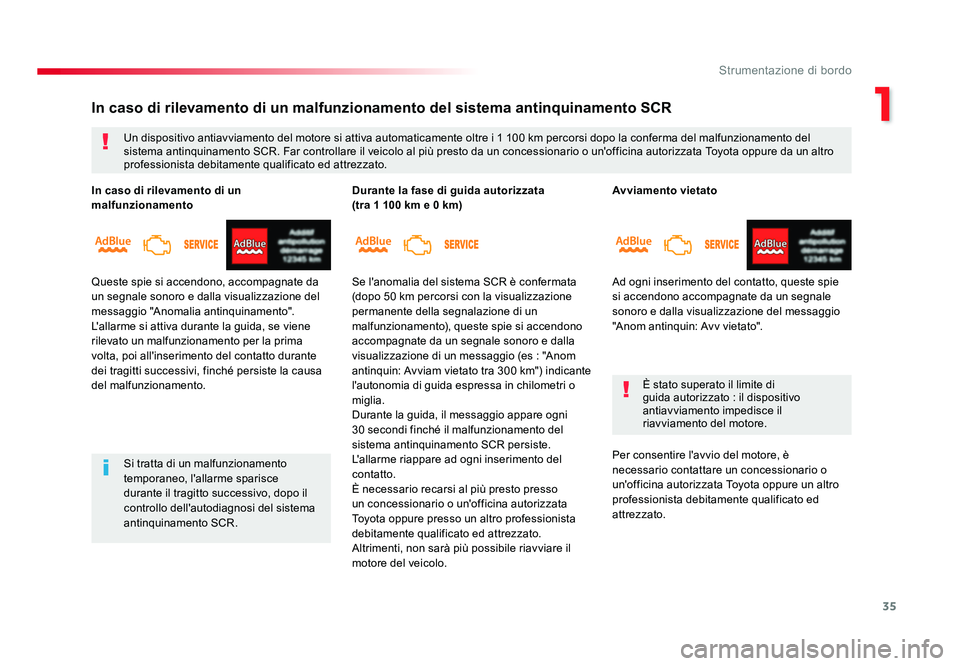

In caso di rilevamento di un malfunzionamento del sistema antinquinamento SCR
Un dispositivo antiavviamento del motore si attiva automaticamente oltre i 1 10 0 km percorsi dopo la conferma del malfunzionamento del
sistema antinquinamento SCR. Far controllare il veicolo al più presto da un concessionario o un'officina autorizzata Toyota oppure da un altro
professionista debitamente qualificato ed attrezzato.
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce
durante il tragitto successivo, dopo il
controllo dell'autodiagnosi del sistema
antinquinamento SCR.
In caso di rilevamento di un
malfunzionamento
Queste spie si accendono, accompagnate da
un segnale sonoro e dalla visualizzazione del
messaggio "Anomalia antinquinamento".
L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, poi all'inserimento del contatto durante
dei tragitti successivi, finché persiste la causa
del malfunzionamento.
Durante la fase di guida autorizzata
(tra 1
100 km e 0 km)
Se l'anomalia del sistema SCR è confermata
(dopo 5 0 km percorsi con la visualizzazione
permanente della segnalazione di un
malfunzionamento), queste spie si accendono
accompagnate da un segnale sonoro e dalla
visualizzazione di un messaggio (es : "Anom
antinquin: Avviam vietato tra 300 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del
contatto.
È necessario recarsi al più presto presso
un concessionario o un'officina autorizzata
Toyota oppure presso un altro professionista
debitamente qualificato ed attrezzato.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo.
Proace-Verso_IT.indb 3510/08/2016 12:19

36
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016

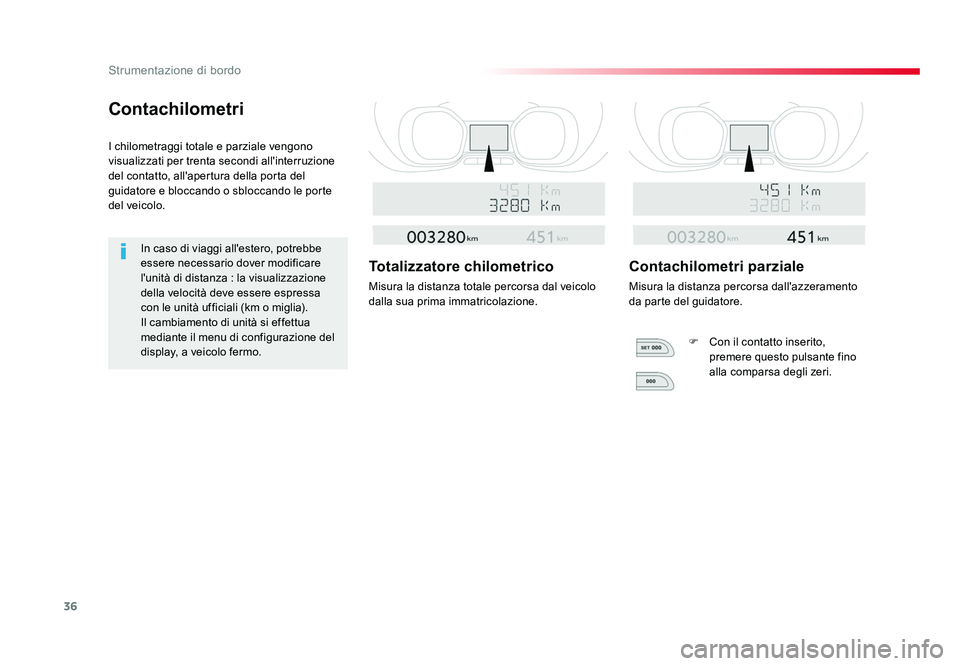

Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della porta del
guidatore e bloccando o sbloccando le porte
del veicolo.In caso di viaggi all'estero, potrebbe
essere necessario dover modificare
l'unità di distanza : la visualizzazione
della velocità deve essere espressa
con le unità ufficiali (km o miglia).
Il cambiamento di unità si effettua
mediante il menu di configurazione del
display, a veicolo fermo.
Totalizzatore chilometrico
Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'azzeramento
da parte del guidatore. F Con il contatto inserito, premere questo pulsante fino
alla comparsa degli zeri.
Proace-Verso_IT.indb 3610/08/2016 12:19

37
1
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016

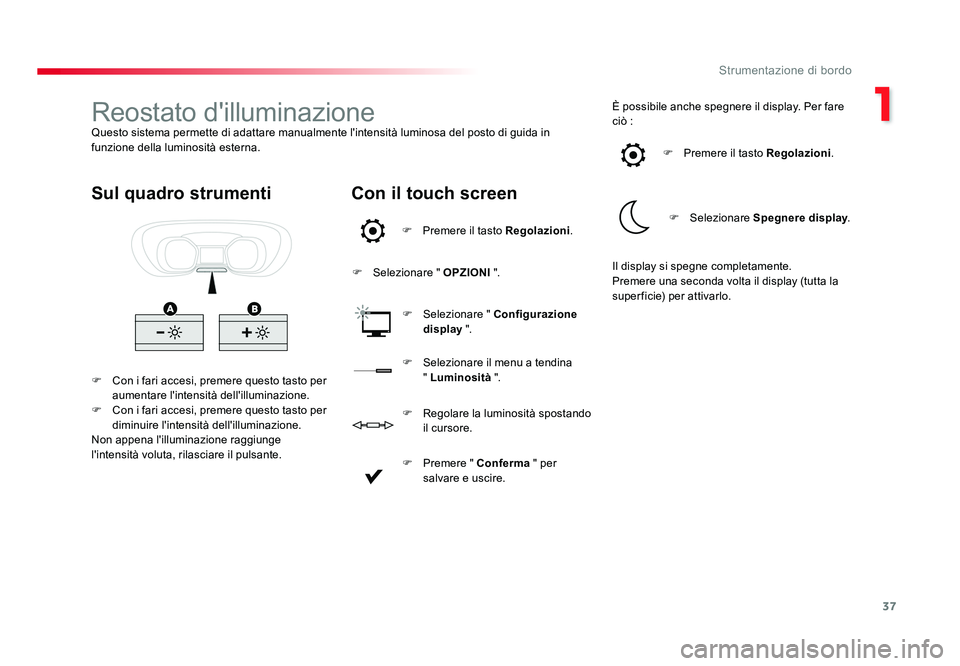

Reostato d'illuminazioneQuesto sistema permette di adattare manualmente l'intensità luminosa del posto di guida in
funzione della luminosità esterna.F Con i fari accesi, premere questo tasto per aumentare l'intensità dell'illuminazione.
F Con i fari accesi, premere questo tasto per diminuire l'intensità dell'illuminazione.
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.
Sul quadro strumenti Con il touch screen
F Premere il tasto Regolazioni .
F Selezionare " OPZIONI ".
F Selezionare " Configurazione
display ". È possibile anche spegnere il display. Per fare
ciò :
F Selezionare il menu a tendina " Luminosità ". F Premere il tasto Regolazioni
.
F Selezionare Spegnere display .
F Premere " Conferma " per
salvare e uscire.
F
Regolare la luminosità spostando
il cursore. Il display si spegne completamente.
Premere una seconda volta il display (tutta la
superficie) per attivarlo.
Proace-Verso_IT.indb 3710/08/2016 12:19

38
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016

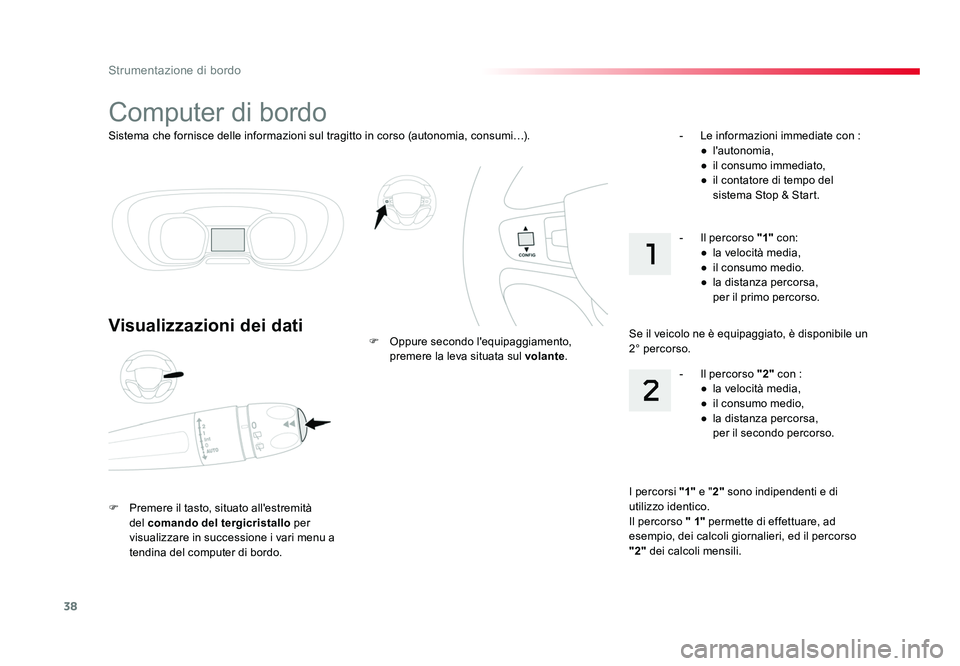

Sistema che fornisce delle informazioni sul tragitto in corso (autonomia, consumi…).
Computer di bordo
Visualizzazioni dei dati
F Premere il tasto, situato all'estremità del comando del tergicristallo per
visualizzare in successione i vari menu a
tendina del computer di bordo. F
Oppure secondo l'equipaggiamento,
premere la leva situata sul volante. - Le informazioni immediate con :
● l'autonomia,
● il consumo immediato,
● il contatore di tempo del sistema Stop & Start.
I percorsi "1" e "2" sono indipendenti e di
utilizzo identico.
Il percorso " 1" permette di effettuare, ad
esempio, dei calcoli giornalieri, ed il percorso
"2" dei calcoli mensili. - Il percorso "2"
con :
● la velocità media,
● il consumo medio,
● la distanza percorsa,
per il secondo percorso.
- Il percorso "1"
con:
● la velocità media,
● il consumo medio.
● la distanza percorsa,
per il primo percorso.
Se il veicolo ne è equipaggiato, è disponibile un
2° percorso.
Proace-Verso_IT.indb 3810/08/2016 12:19

39
1
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016

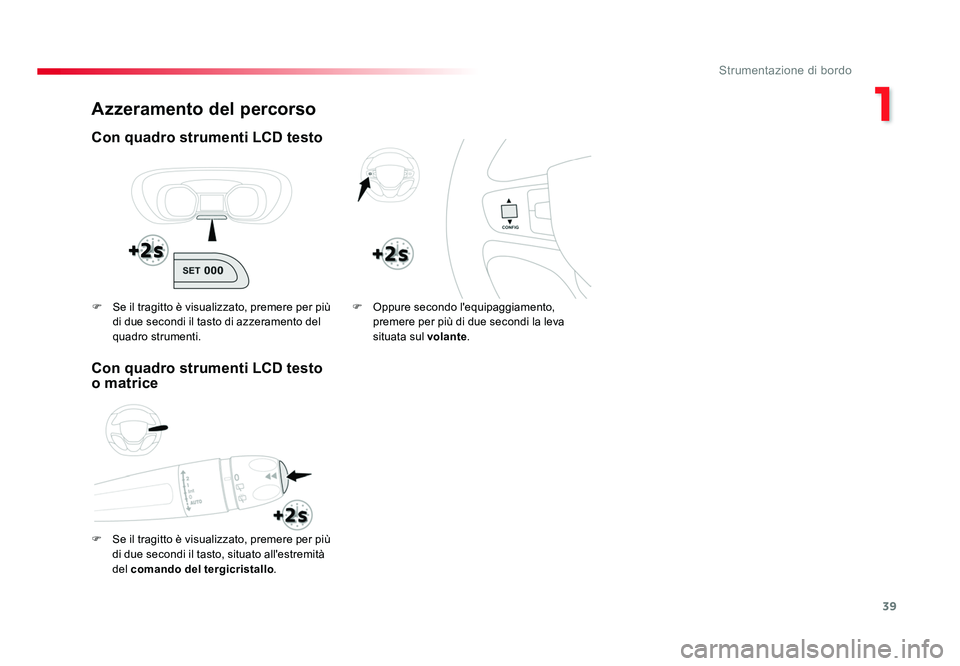

Azzeramento del percorso
Con quadro strumenti LCD testo
F Se il tragitto è visualizzato, premere per più di due secondi il tasto, situato all'estremità
del comando del tergicristallo .F
Oppure secondo l'equipaggiamento,
premere per più di due secondi la leva
situata sul volante .
F Se il tragitto è visualizzato, premere per più
di due secondi il tasto di azzeramento del
quadro strumenti.
Con quadro strumenti LCD testo
o matrice
Proace-Verso_IT.indb 3910/08/2016 12:19

40
Strumentazione di bordo
Spacetourer-VP_it_Chap01_instruments-de-bord_ed01-2016

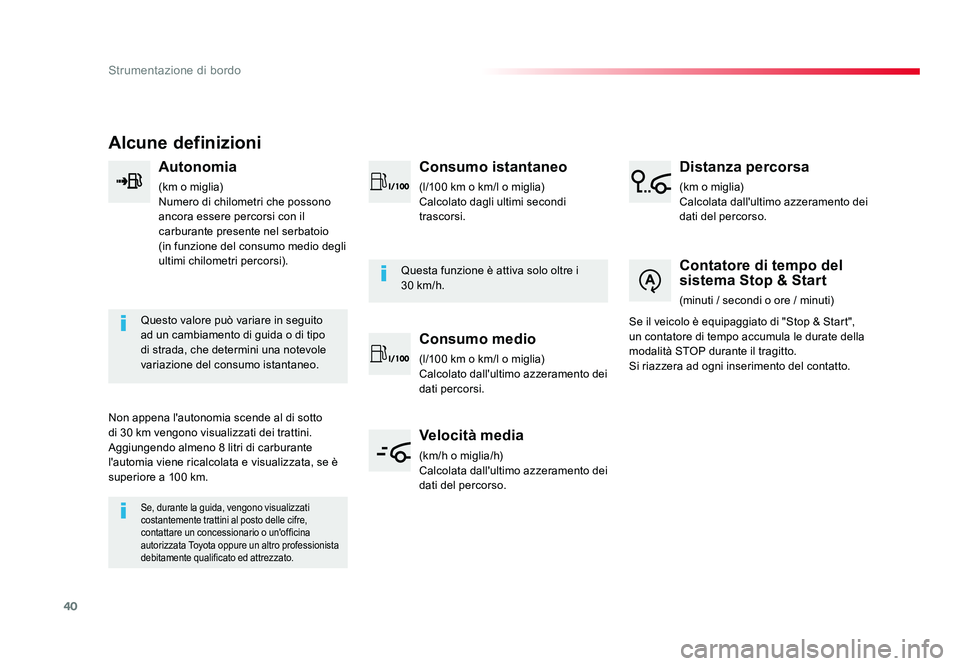

Alcune definizioni
Autonomia
(km o miglia)
Numero di chilometri che possono
ancora essere percorsi con il
carburante presente nel serbatoio
(in funzione del consumo medio degli
ultimi chilometri percorsi).
Questo valore può variare in seguito
ad un cambiamento di guida o di tipo
di strada, che determini una notevole
variazione del consumo istantaneo.
Non appena l'autonomia scende al di sotto
di 30 km vengono visualizzati dei trattini.
Aggiungendo almeno 8 litri di carburante
l'automia viene ricalcolata e visualizzata, se è
superiore a 100 km.
Se, durante la guida, vengono visualizzati
costantemente trattini al posto delle cifre,
contattare un concessionario o un'officina
autorizzata Toyota oppure un altro professionista
debitamente qualificato ed attrezzato.
Questa funzione è attiva solo oltre i
30 km/h.
Consumo istantaneo
(l/10 0 km o km/l o miglia)
Calcolato dagli ultimi secondi
trascorsi.
Consumo medio
(l/10 0 km o km/l o miglia)
Calcolato dall'ultimo azzeramento dei
dati percorsi.
Velocità media
(km/h o miglia/h)
Calcolata dall'ultimo azzeramento dei
dati del percorso.
Distanza percorsa
(km o miglia)
Calcolata dall'ultimo azzeramento dei
dati del percorso.
Contatore di tempo del
sistema Stop & Start
(minuti / secondi o ore / minuti)
Se il veicolo è equipaggiato di "Stop & Start",
un contatore di tempo accumula le durate della
modalità STOP durante il tragitto.
Si riazzera ad ogni inserimento del contatto.
Proace-Verso_IT.indb 4010/08/2016 12:19
