TOYOTA PROACE VERSO 2017 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2017, Model line: PROACE VERSO, Model: TOYOTA PROACE VERSO 2017Pages: 504, PDF Dimensioni: 21.58 MB

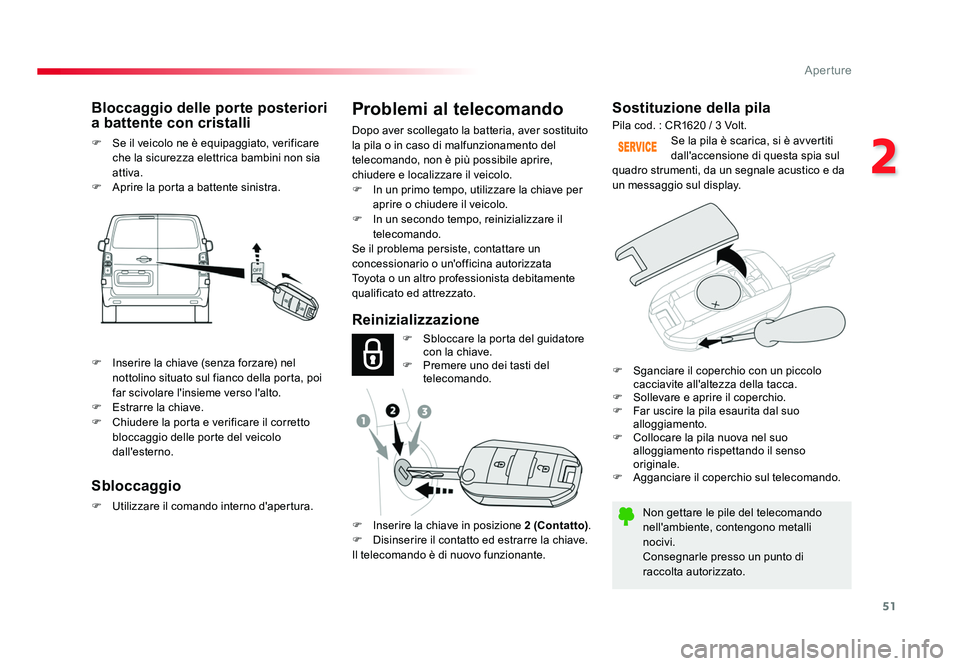

Page 51 of 504

51
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Sostituzione della pila
Non gettare le pile del telecomando
nell'ambiente, contengono metalli
nocivi.
Consegnarle presso un punto di
raccolta autorizzato.Se la pila è scarica, si è avvertiti
dall'accensione di questa spia sul
quadro strumenti, da un segnale acustico e da
un messaggio sul display.
Reinizializzazione
Bloccaggio delle porte posteriori
a battente con cristalli
F Se il veicolo ne è equipaggiato, verificare
che la sicurezza elettrica bambini non sia
attiva.
F Aprire la porta a battente sinistra. Pila cod. : CR1620 / 3 Volt.
F Sbloccare la porta del guidatore con la chiave.
F Premere uno dei tasti del telecomando.
F Inserire la chiave in posizione 2 (Contatto).
F Disinserire il contatto ed estrarre la chiave.
Il telecomando è di nuovo funzionante.
Sbloccaggio
F Utilizzare il comando interno d'apertura.
Problemi al telecomando
Dopo aver scollegato la batteria, aver sostituito
la pila o in caso di malfunzionamento del
telecomando, non è più possibile aprire,
chiudere e localizzare il veicolo.
F In un primo tempo, utilizzare la chiave per
aprire o chiudere il veicolo.
F In un secondo tempo, reinizializzare il telecomando.
Se il problema persiste, contattare un
concessionario o un'officina autorizzata
Toyota o un altro professionista debitamente
qualificato ed attrezzato.
F Inserire la chiave (senza forzare) nel nottolino situato sul fianco della porta, poi
far scivolare l'insieme verso l'alto.
F Estrarre la chiave.
F Chiudere la porta e verificare il corretto bloccaggio delle porte del veicolo
dall'esterno. F Sganciare il coperchio con un piccolo
cacciavite all'altezza della tacca.
F Sollevare e aprire il coperchio.
F Far uscire la pila esaurita dal suo alloggiamento.
F Collocare la pila nuova nel suo alloggiamento rispettando il senso
originale.
F Agganciare il coperchio sul telecomando.
Proace-Verso_IT.indb 5110/08/2016 12:19

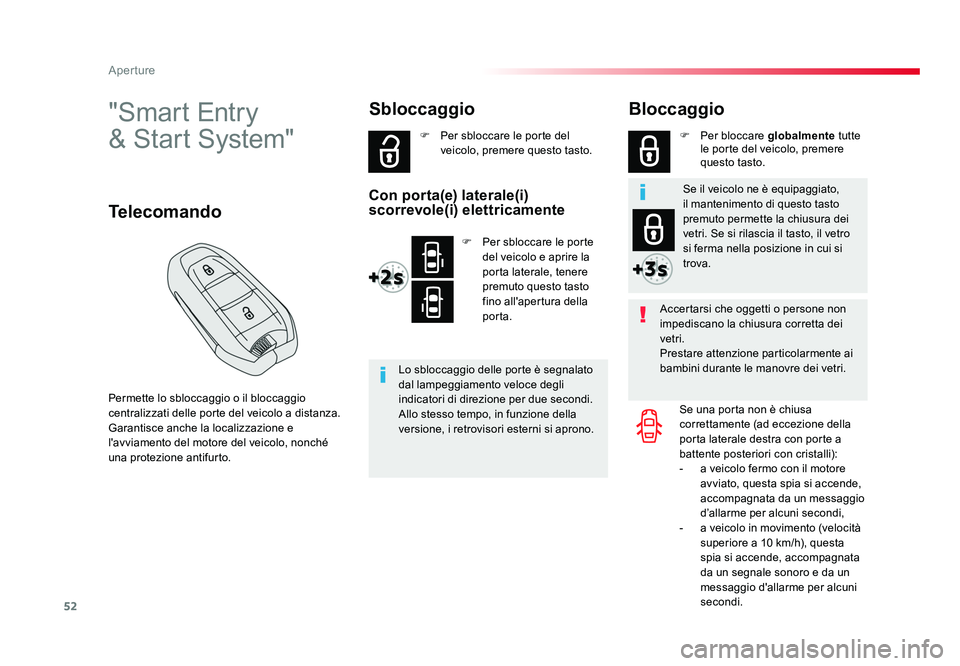

Page 52 of 504

52
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
"Smart Entry
& Start System"
Permette lo sbloccaggio o il bloccaggio
centralizzati delle porte del veicolo a distanza.
Garantisce anche la localizzazione e
l'avviamento del motore del veicolo, nonché
una protezione antifurto.
TelecomandoBloccaggio
Accertarsi che oggetti o persone non
impediscano la chiusura corretta dei
vetri.
Prestare attenzione particolarmente ai
bambini durante le manovre dei vetri.
Se una porta non è chiusa
correttamente (ad eccezione della
porta laterale destra con porte a
battente posteriori con cristalli):
- a veicolo fermo con il motore avviato, questa spia si accende,
accompagnata da un messaggio
d’allarme per alcuni secondi,
- a veicolo in movimento (velocità superiore a 10 km/h), questa
spia si accende, accompagnata
da un segnale sonoro e da un
messaggio d'allarme per alcuni
secondi.
F Per bloccare
globalmente tutte
le porte del veicolo, premere
questo tasto.
F Per sbloccare le porte del
veicolo, premere questo tasto.
Con porta(e) laterale(i)
scorrevole(i) elettricamente
F Per sbloccare le porte del veicolo e aprire la
porta laterale, tenere
premuto questo tasto
fino all'apertura della
porta.
Lo sbloccaggio delle porte è segnalato
dal lampeggiamento veloce degli
indicatori di direzione per due secondi.
Allo stesso tempo, in funzione della
versione, i retrovisori esterni si aprono.
Sbloccaggio
Se il veicolo ne è equipaggiato,
il mantenimento di questo tasto
premuto permette la chiusura dei
vetri. Se si rilascia il tasto, il vetro
si ferma nella posizione in cui si
trova.
Proace-Verso_IT.indb 5210/08/2016 12:19

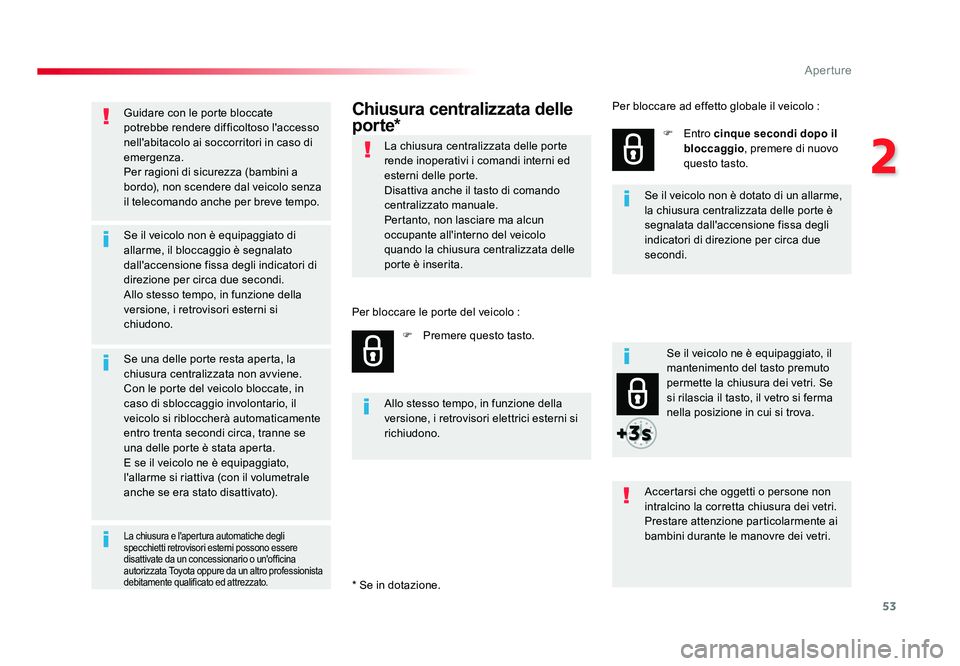

Page 53 of 504

53
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Guidare con le porte bloccate
potrebbe rendere difficoltoso l'accesso
nell'abitacolo ai soccorritori in caso di
emergenza.
Per ragioni di sicurezza (bambini a
bordo), non scendere dal veicolo senza
il telecomando anche per breve tempo.
Se il veicolo non è equipaggiato di
allarme, il bloccaggio è segnalato
dall'accensione fissa degli indicatori di
direzione per circa due secondi.
Allo stesso tempo, in funzione della
versione, i retrovisori esterni si
chiudono.
Se una delle porte resta aperta, la
chiusura centralizzata non avviene.
Con le porte del veicolo bloccate, in
caso di sbloccaggio involontario, il
veicolo si ribloccherà automaticamente
entro trenta secondi circa, tranne se
una delle porte è stata aperta.
E se il veicolo ne è equipaggiato,
l'allarme si riattiva (con il volumetrale
anche se era stato disattivato).Se il veicolo ne è equipaggiato, il
mantenimento del tasto premuto
permette la chiusura dei vetri. Se
si rilascia il tasto, il vetro si ferma
nella posizione in cui si trova.Chiusura centralizzata delle
por te*
La chiusura centralizzata delle porte
rende inoperativi i comandi interni ed
esterni delle porte.
Disattiva anche il tasto di comando
centralizzato manuale.
Pertanto, non lasciare ma alcun
occupante all'interno del veicolo
quando la chiusura centralizzata delle
porte è inserita.
F Premere questo tasto. F Entro cinque secondi dopo il
bloccaggio , premere di nuovo
questo tasto.
Accertarsi che oggetti o persone non
intralcino la corretta chiusura dei vetri.
Prestare attenzione particolarmente ai
bambini durante le manovre dei vetri.
Allo stesso tempo, in funzione della
versione, i retrovisori elettrici esterni si
richiudono. Se il veicolo non è dotato di un allarme,
la chiusura centralizzata delle porte è
segnalata dall'accensione fissa degli
indicatori di direzione per circa due
secondi.
Per bloccare le porte del veicolo : Per bloccare ad effetto globale il veicolo :
La chiusura e l'aper tura automatiche degli
specchietti retrovisori esterni possono essere
disattivate da un concessionario o un'officina
autorizzata Toyota oppure da un altro professionista
debitamente qualificato ed attrezzato.
* Se in dotazione.
Proace-Verso_IT.indb 5310/08/2016 12:19

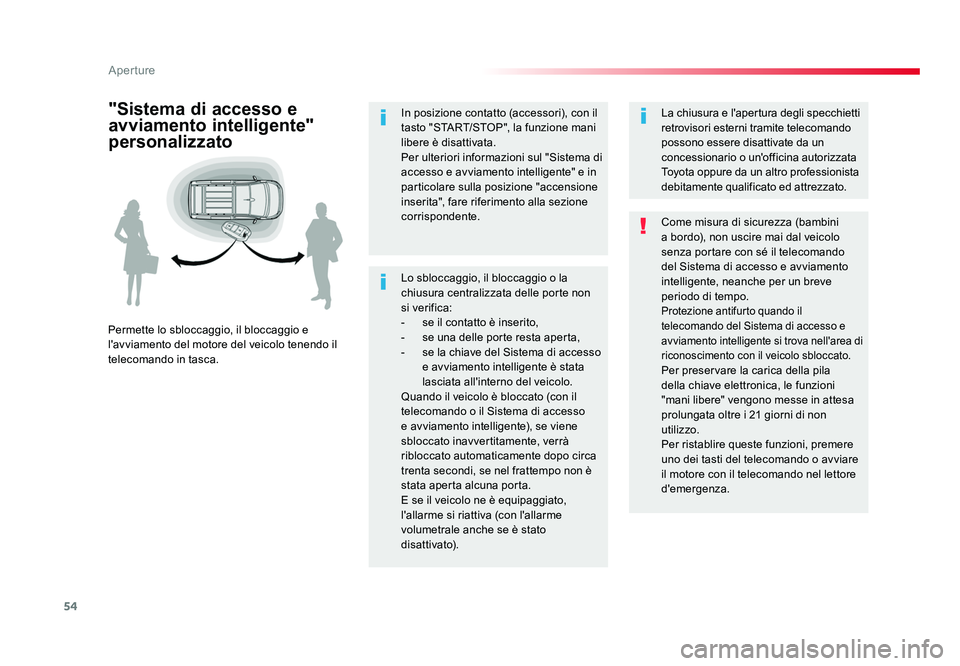

Page 54 of 504

54
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Lo sbloccaggio, il bloccaggio o la
chiusura centralizzata delle porte non
si verifica:
- se il contatto è inserito,
- se una delle porte resta aperta,
- se la chiave del Sistema di accesso e avviamento intelligente è stata
lasciata all'interno del veicolo.
Quando il veicolo è bloccato (con il
telecomando o il Sistema di accesso
e avviamento intelligente), se viene
sbloccato inavvertitamente, verrà
ribloccato automaticamente dopo circa
trenta secondi, se nel frattempo non è
stata aperta alcuna porta.
E se il veicolo ne è equipaggiato,
l'allarme si riattiva (con l'allarme
volumetrale anche se è stato
disattivato).
"Sistema di accesso e
avviamento intelligente"
personalizzato
Permette lo sbloccaggio, il bloccaggio e
l'avviamento del motore del veicolo tenendo il
telecomando in tasca. Come misura di sicurezza (bambini
a bordo), non uscire mai dal veicolo
senza portare con sé il telecomando
del Sistema di accesso e avviamento
intelligente, neanche per un breve
periodo di tempo.
Protezione antifurto quando il
telecomando del Sistema di accesso e
avviamento intelligente si trova nell'area di
riconoscimento con il veicolo sbloccato.
Per preservare la carica della pila
della chiave elettronica, le funzioni
"mani libere" vengono messe in attesa
prolungata oltre i 21 giorni di non
utilizzo.
Per ristablire queste funzioni, premere
uno dei tasti del telecomando o avviare
il motore con il telecomando nel lettore
d'emergenza. La chiusura e l'apertura degli specchietti
retrovisori esterni tramite telecomando
possono essere disattivate da un
concessionario o un'officina autorizzata
Toyota oppure da un altro professionista
debitamente qualificato ed attrezzato.
In posizione contatto (accessori), con il
tasto "START/STOP", la funzione mani
libere è disattivata.
Per ulteriori informazioni sul "Sistema di
accesso e avviamento intelligente" e in
particolare sulla posizione "accensione
inserita", fare riferimento alla sezione
corrispondente.
Proace-Verso_IT.indb 5410/08/2016 12:19
Page 55 of 504

55
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016

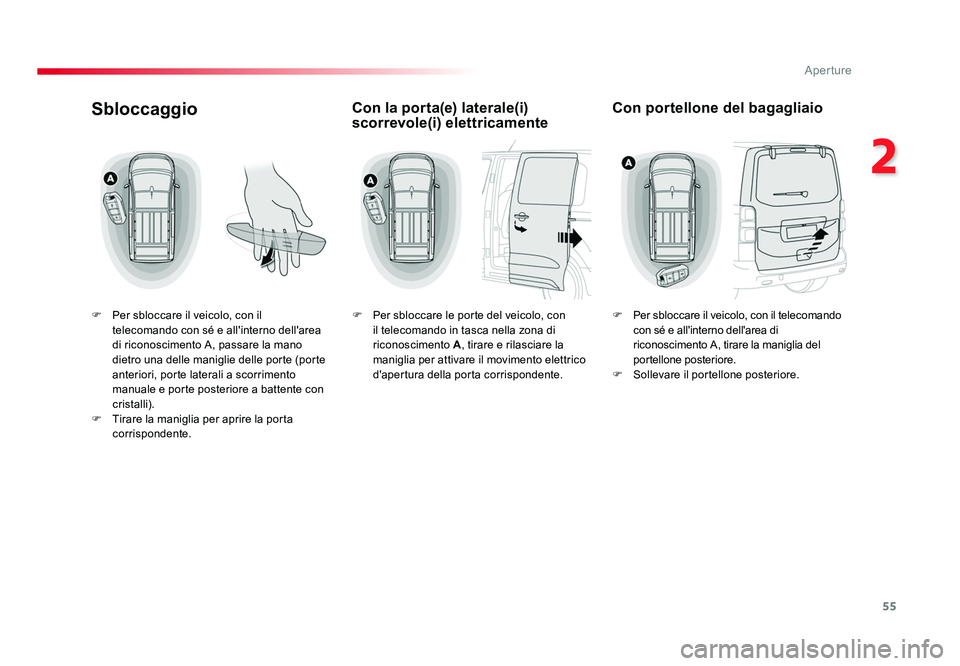

Sbloccaggio
F Per sbloccare il veicolo, con il telecomando con sé e all'interno dell'area
di riconoscimento A, passare la mano
dietro una delle maniglie delle porte (porte
anteriori, porte laterali a scorrimento
manuale e porte posteriore a battente con
cristalli).
F Tirare la maniglia per aprire la porta corrispondente.
Con la porta(e) laterale(i)
scorrevole(i) elettricamente
F Per sbloccare le porte del veicolo, con il telecomando in tasca nella zona di
riconoscimento A , tirare e rilasciare la
maniglia per attivare il movimento elettrico
d'apertura della porta corrispondente.
Con portellone del bagagliaio
F Per sbloccare il veicolo, con il telecomando
con sé e all'interno dell'area di
riconoscimento A, tirare la maniglia del
portellone posteriore.
F Sollevare il portellone posteriore.
Proace-Verso_IT.indb 5510/08/2016 12:19

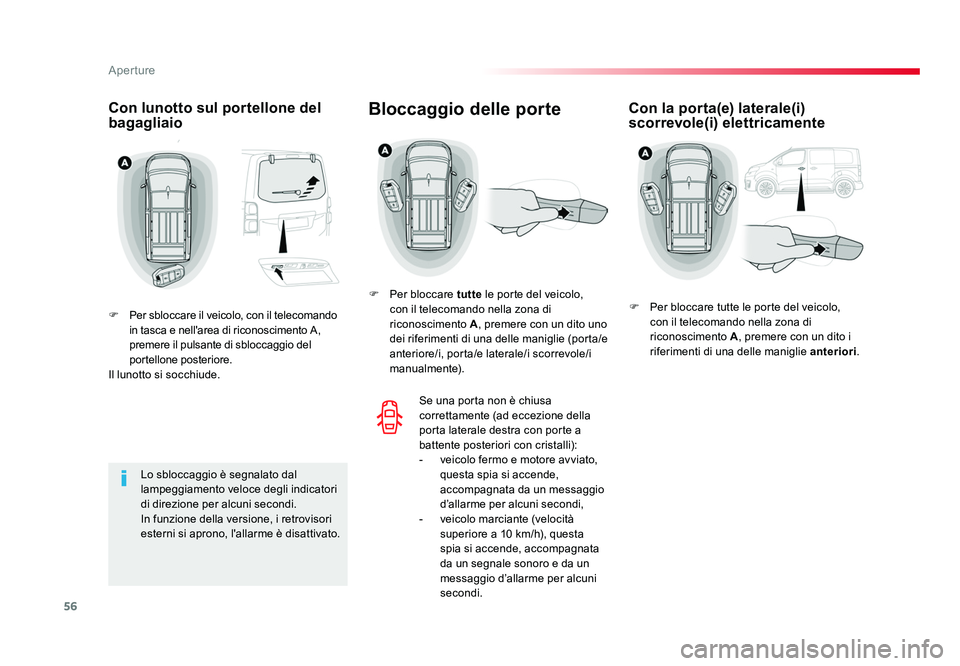

Page 56 of 504

56
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Con lunotto sul portellone del
bagagliaio
F Per sbloccare il veicolo, con il telecomando
in tasca e nell'area di riconoscimento A,
premere il pulsante di sbloccaggio del
portellone posteriore.
Il lunotto si socchiude.
Lo sbloccaggio è segnalato dal
lampeggiamento veloce degli indicatori
di direzione per alcuni secondi.
In funzione della versione, i retrovisori
esterni si aprono, l'allarme è disattivato.
Con la porta(e) laterale(i)
scorrevole(i) elettricamenteBloccaggio delle porte
F Per bloccare tutte le porte del veicolo,
con il telecomando nella zona di
riconoscimento A , premere con un dito uno
dei riferimenti di una delle maniglie (porta/e
anteriore/i, porta/e laterale/i scorrevole/i
manualmente).
Se una porta non è chiusa
correttamente (ad eccezione della
porta laterale destra con porte a
battente posteriori con cristalli):
- veicolo fermo e motore avviato, questa spia si accende,
accompagnata da un messaggio
d’allarme per alcuni secondi,
- veicolo marciante (velocità superiore a 10 km/h), questa
spia si accende, accompagnata
da un segnale sonoro e da un
messaggio d’allarme per alcuni
secondi. F Per bloccare tutte le porte del veicolo,
con il telecomando nella zona di
riconoscimento A , premere con un dito i
riferimenti di una delle maniglie anteriori.
Proace-Verso_IT.indb 5610/08/2016 12:19
Page 57 of 504

57
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016
Accertarsi che persone o oggetti non
impediscano la chiusura corretta dei
vetri.
Prestare particolare attenzione ai
bambini durante le manovre dei vetri.
Se il veicolo ne è equipaggiato,
il mantenimento dei comandi di
bloccaggio premuti permette la
chiusura dei vetri. Se si rilascia il
comando, il vetro si ferma nella

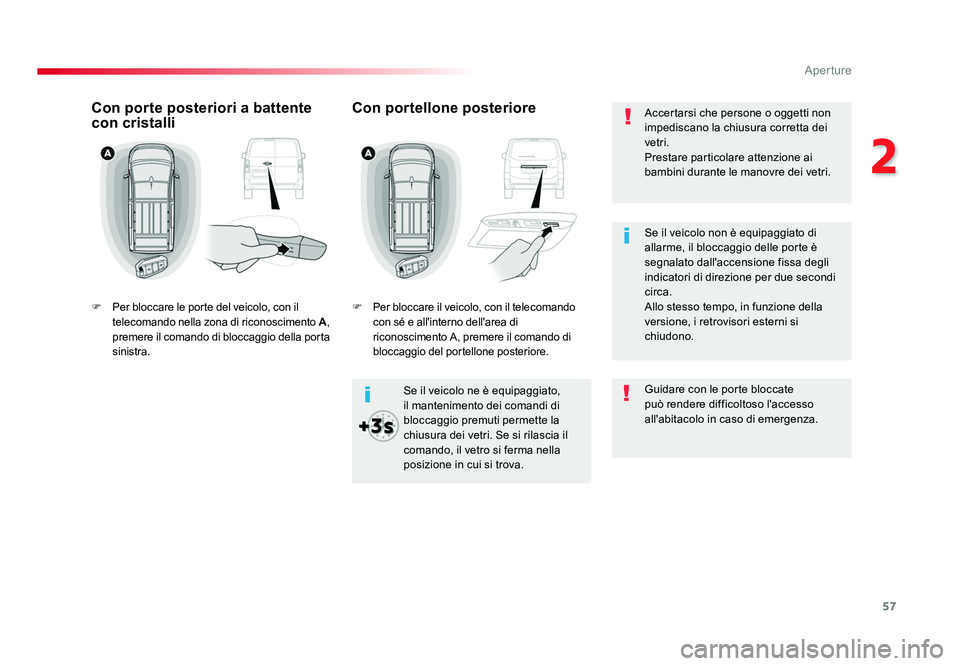

posizione in cui si trova.Con porte posteriori a battente
con cristalli
F Per bloccare le porte del veicolo, con il
telecomando nella zona di riconoscimento A,
premere il comando di bloccaggio della porta
sinistra.
Con portellone posteriore
F Per bloccare il veicolo, con il telecomando
con sé e all'interno dell'area di
riconoscimento A, premere il comando di
bloccaggio del portellone posteriore.
Guidare con le porte bloccate
può rendere difficoltoso l'accesso
all'abitacolo in caso di emergenza. Se il veicolo non è equipaggiato di
allarme, il bloccaggio delle porte è
segnalato dall'accensione fissa degli
indicatori di direzione per due secondi
circa.
Allo stesso tempo, in funzione della
versione, i retrovisori esterni si
chiudono.
Proace-Verso_IT.indb 5710/08/2016 12:19
Page 58 of 504

58
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016

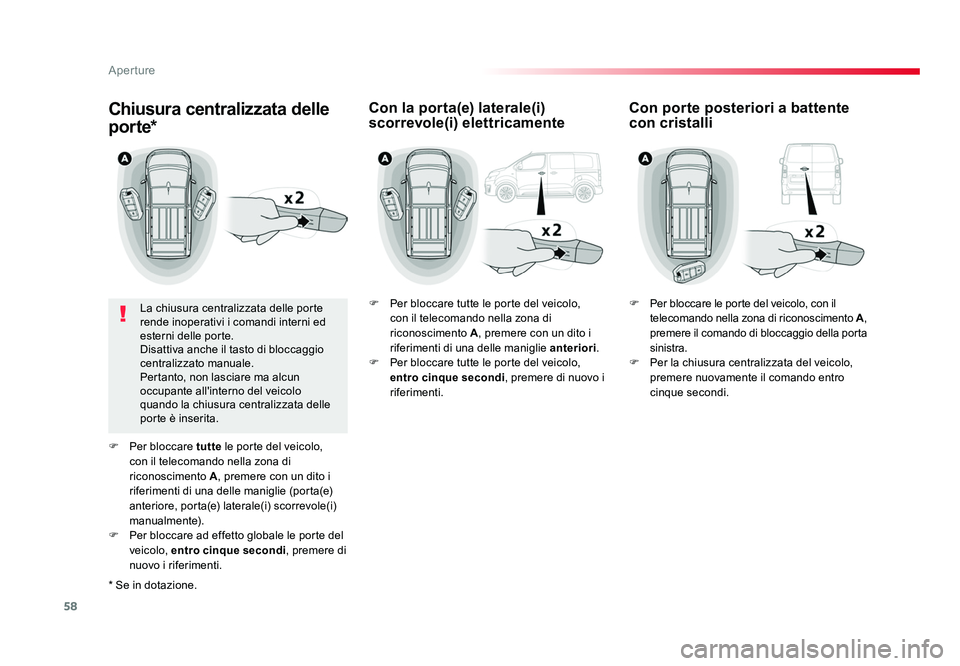

Chiusura centralizzata delle
por te*
La chiusura centralizzata delle porte
rende inoperativi i comandi interni ed
esterni delle porte.
Disattiva anche il tasto di bloccaggio
centralizzato manuale.
Pertanto, non lasciare ma alcun
occupante all'interno del veicolo
quando la chiusura centralizzata delle
porte è inserita.
F Per bloccare tutte le porte del veicolo,
con il telecomando nella zona di
riconoscimento A , premere con un dito i
riferimenti di una delle maniglie (porta(e)
anteriore, porta(e) laterale(i) scorrevole(i)
manualmente).
F Per bloccare ad effetto globale le porte del veicolo, entro cinque secondi , premere di
nuovo i riferimenti. F Per bloccare tutte le porte del veicolo,
con il telecomando nella zona di
riconoscimento A , premere con un dito i
riferimenti di una delle maniglie anteriori .
F Per bloccare tutte le porte del veicolo, entro cinque secondi , premere di nuovo i
riferimenti.
Con la porta(e) laterale(i)
scorrevole(i) elettricamente Con porte posteriori a battente
con cristalli
F
Per bloccare le porte del veicolo, con il
telecomando nella zona di riconoscimento A,
premere il comando di bloccaggio della porta
sinistra.
F Per la chiusura centralizzata del veicolo, premere nuovamente il comando entro
cinque secondi.
* Se in dotazione.
Proace-Verso_IT.indb 5810/08/2016 12:19
Page 59 of 504

59
2
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016

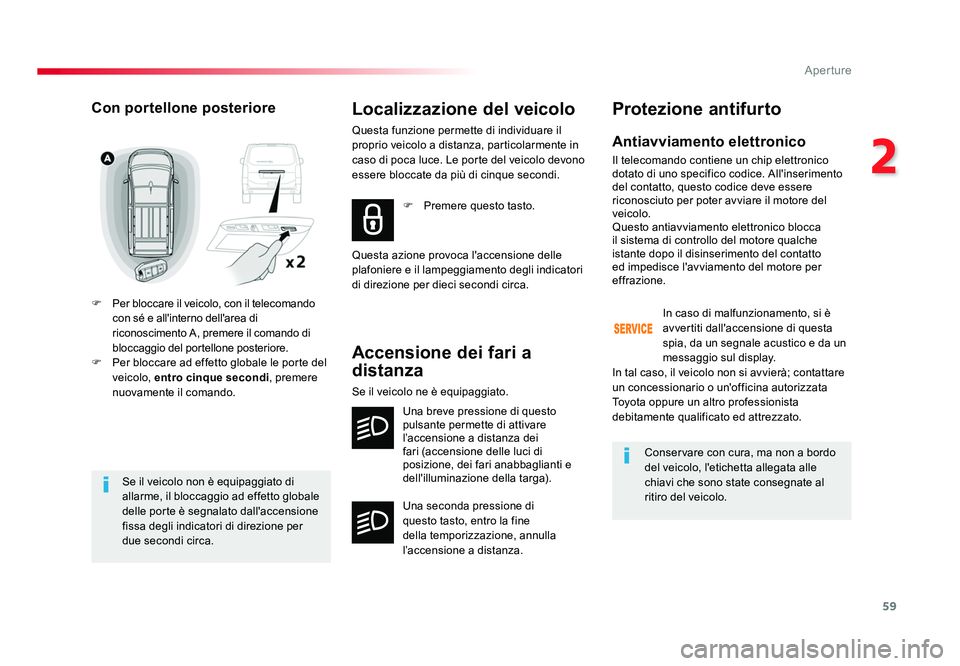

Se il veicolo non è equipaggiato di
allarme, il bloccaggio ad effetto globale
delle porte è segnalato dall'accensione
fissa degli indicatori di direzione per
due secondi circa.
Con portellone posteriore
F Per bloccare il veicolo, con il telecomando
con sé e all'interno dell'area di
riconoscimento A, premere il comando di
bloccaggio del portellone posteriore.
F Per bloccare ad effetto globale le porte del veicolo, entro cinque secondi , premere
nuovamente il comando.
Localizzazione del veicolo
Questa funzione permette di individuare il
proprio veicolo a distanza, particolarmente in
caso di poca luce. Le porte del veicolo devono
essere bloccate da più di cinque secondi.
F Premere questo tasto.
Questa azione provoca l'accensione delle
plafoniere e il lampeggiamento degli indicatori
di direzione per dieci secondi circa.
Accensione dei fari a
distanza
Se il veicolo ne è equipaggiato. Una breve pressione di questo
pulsante permette di attivare
l’accensione a distanza dei
fari (accensione delle luci di
posizione, dei fari anabbaglianti e
dell'illuminazione della targa).
Una seconda pressione di
questo tasto, entro la fine
della temporizzazione, annulla
l’accensione a distanza.
Protezione antifurto
Antiavviamento elettronico
Il telecomando contiene un chip elettronico
dotato di uno specifico codice. All'inserimento
del contatto, questo codice deve essere
riconosciuto per poter avviare il motore del
veicolo.
Questo antiavviamento elettronico blocca
il sistema di controllo del motore qualche
istante dopo il disinserimento del contatto
ed impedisce l'avviamento del motore per
effrazione.
In caso di malfunzionamento, si è
avvertiti dall'accensione di questa
spia, da un segnale acustico e da un
messaggio sul display.
In tal caso, il veicolo non si avvierà; contattare
un concessionario o un'officina autorizzata
Toyota oppure un altro professionista
debitamente qualificato ed attrezzato.
Conservare con cura, ma non a bordo
del veicolo, l'etichetta allegata alle
chiavi che sono state consegnate al
ritiro del veicolo.
Proace-Verso_IT.indb 5910/08/2016 12:19
Page 60 of 504

60
Aperture
Spacetourer-VP_it_Chap02_ouvertures_ed01-2016

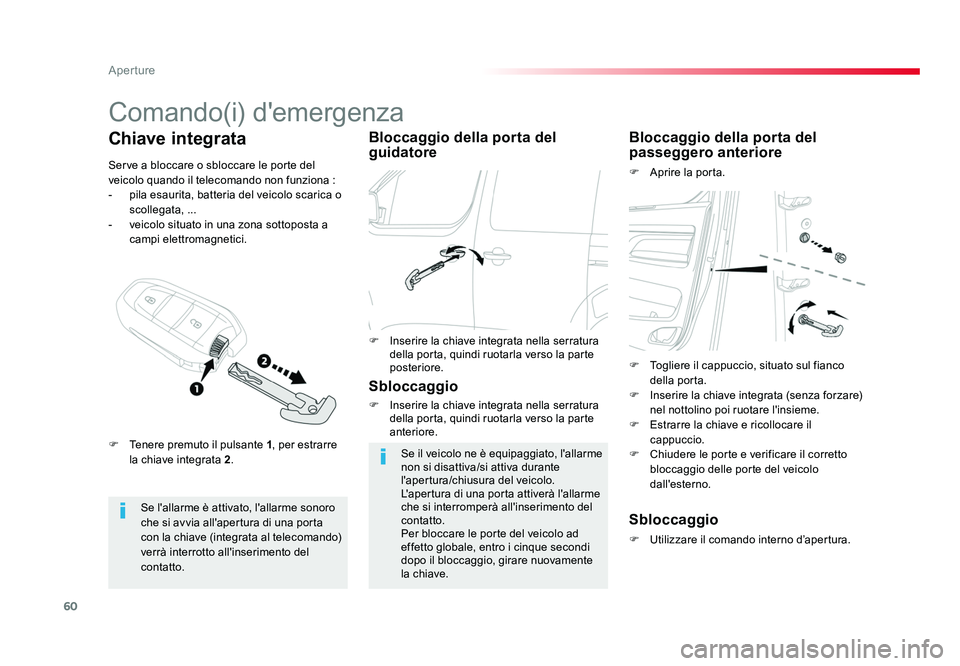

Comando(i) d'emergenza
Se l'allarme è attivato, l'allarme sonoro
che si avvia all'apertura di una porta
con la chiave (integrata al telecomando)
verrà interrotto all'inserimento del
contatto.
Chiave integrataBloccaggio della porta del
guidatore
Sbloccaggio
F Inserire la chiave integrata nella serratura della porta, quindi ruotarla verso la parte
anteriore.
Se il veicolo ne è equipaggiato, l'allarme
non si disattiva/si attiva durante
l'apertura/chiusura del veicolo.
L'apertura di una porta attiverà l'allarme
che si interromperà all'inserimento del
contatto.
Per bloccare le porte del veicolo ad
effetto globale, entro i cinque secondi
dopo il bloccaggio, girare nuovamente
la chiave.
Bloccaggio della porta del
passeggero anteriore
F Aprire la porta.
Sbloccaggio
F Utilizzare il comando interno d’apertura.
Serve a bloccare o sbloccare le porte del
veicolo quando il telecomando non funziona :
- pila esaurita, batteria del veicolo scarica o
scollegata, ...
- veicolo situato in una zona sottoposta a campi elettromagnetici.
F Tenere premuto il pulsante 1, per estrarre
la chiave integrata 2. F
Togliere il cappuccio, situato sul fianco
della porta.
F Inserire la chiave integrata (senza forzare) nel nottolino poi ruotare l'insieme.
F Estrarre la chiave e ricollocare il cappuccio.
F Chiudere le porte e verificare il corretto bloccaggio delle porte del veicolo
dall'esterno.
F Inserire la chiave integrata nella serratura
della porta, quindi ruotarla verso la parte
posteriore.
Proace-Verso_IT.indb 6010/08/2016 12:19
