Öffnungen
Proace_Verso_de_Chap02_ouvertures_ed01-2016
Weitere Informationen über Schlüssel,
Fernbedienung oder intelligentes
Zugangs- und Startsystem und
speziell über das Verriegeln des
Fahrzeugs siehe den entsprechenden
Abschnitt. Für weitere Informationen zum
Schlüssel
, zur Fernbedienung
oder zum Keyless-System und
insbesondere zur Verriegelung des
Fahrzeugs siehe entsprechende Rubrik.

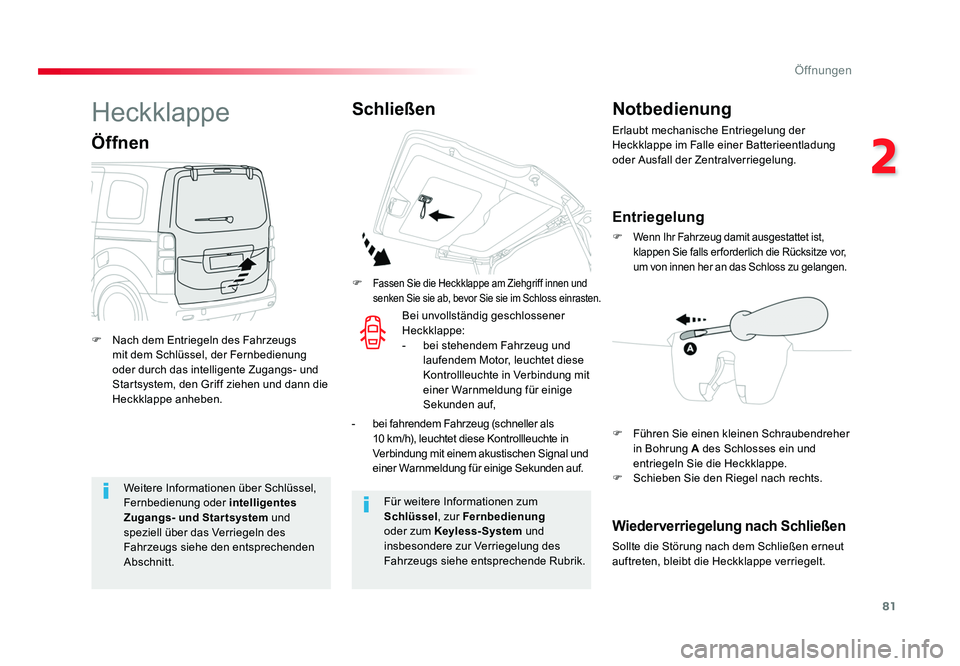

Heckklappe
F Nach dem Entriegeln des Fahrzeugs mit dem Schlüssel, der Fernbedienung
oder durch das intelligente Zugangs- und
Startsystem, den Griff ziehen und dann die
Heckklappe anheben.
Öffnen
F Fassen Sie die Heckklappe am Ziehgriff innen und
senken Sie sie ab, bevor Sie sie im Schloss einrasten.
Schließen Notbedienung
Erlaubt mechanische Entriegelung der
Heckklappe im Falle einer Batterieentladung
oder Ausfall der Zentralverriegelung.
Entriegelung
F Wenn Ihr Fahrzeug damit ausgestattet ist,
klappen Sie falls erforderlich die Rücksitze vor,
um von innen her an das Schloss zu gelangen.
Wiederverriegelung nach Schließen
Sollte die Störung nach dem Schließen erneut
auftreten, bleibt die Heckklappe verriegelt.
Bei unvollständig geschlossener
Heckklappe:
-
bei stehendem Fahrzeug und
laufendem Motor, leuchtet diese
Kontrollleuchte in Verbindung mit
einer Warnmeldung für einige
Sekunden auf,
F Führen Sie einen kleinen Schraubendreher
in Bohrung A des Schlosses ein und
entriegeln Sie die Heckklappe.
F Schieben Sie den Riegel nach rechts.
-
bei fahrendem Fahrzeug (schneller als
10 km/h), leuchtet diese Kontrollleuchte in
Verbindung mit einem akustischen Signal und
einer Warnmeldung für einige Sekunden auf.
Proace_Verso_de_Chap02_ouvertures_ed01-2016.indd 8128/07/2016 09:35

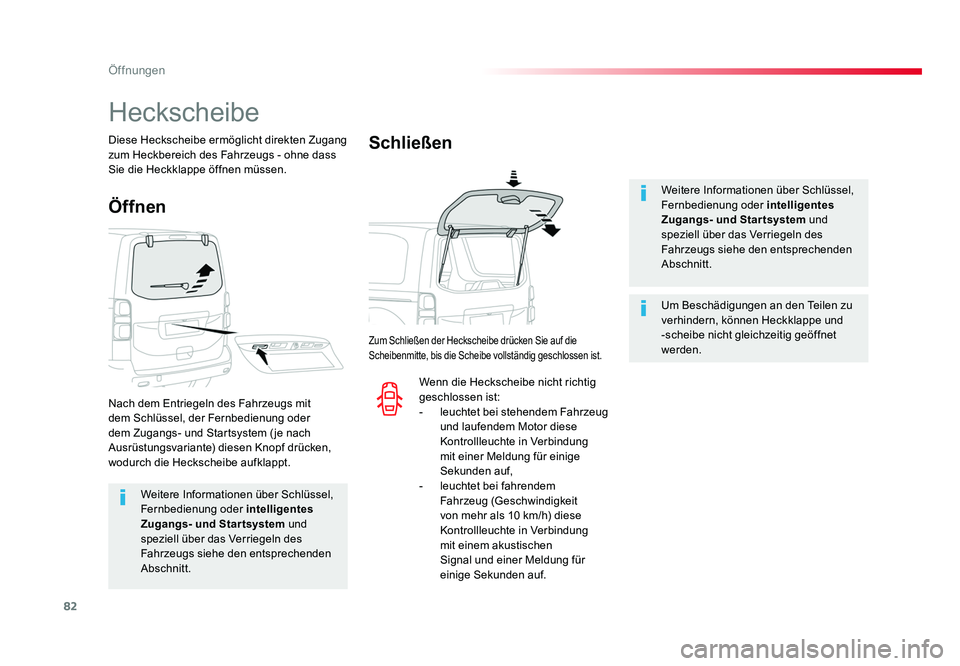

82
Öffnungen
Proace_Verso_de_Chap02_ouvertures_ed01-2016
Weitere Informationen über Schlüssel,
Fernbedienung oder intelligentes
Zugangs- und Startsystem und
speziell über das Verriegeln des
Fahrzeugs siehe den entsprechenden
Abschnitt. Weitere Informationen über Schlüssel,
Fernbedienung oder
intelligentes
Zugangs- und Startsystem und
speziell über das Verriegeln des
Fahrzeugs siehe den entsprechenden
Abschnitt.
Um Beschädigungen an den Teilen zu
verhindern, können Heckklappe und
-scheibe nicht gleichzeitig geöffnet
werden.
Heckscheibe
Diese Heckscheibe ermöglicht direkten Zugang
zum Heckbereich des Fahrzeugs - ohne dass
Sie die Heckklappe öffnen müssen.
Öffnen Schließen
Nach dem Entriegeln des Fahrzeugs mit
dem Schlüssel, der Fernbedienung oder
dem Zugangs- und Startsystem (je nach
Ausrüstungsvariante) diesen Knopf drücken,
wodurch die Heckscheibe aufklappt.
Zum Schließen der Heckscheibe drücken Sie auf die
Scheibenmitte, bis die Scheibe vollständig geschlossen ist.
Wenn die Heckscheibe nicht richtig
geschlossen ist:
-
leuchtet bei stehendem Fahrzeug
und laufendem Motor diese
Kontrollleuchte in Verbindung
mit einer Meldung für einige
Sekunden auf,
- leuchtet bei fahrendem
Fahrzeug (Geschwindigkeit
von mehr als 10 km/h) diese
Kontrollleuchte in Verbindung
mit einem akustischen
Signal und einer Meldung für
einige Sekunden auf.
Proace_Verso_de_Chap02_ouvertures_ed01-2016.indd 8228/07/2016 09:35

83
2
Öffnungen
Proace_Verso_de_Chap02_ouvertures_ed01-2016

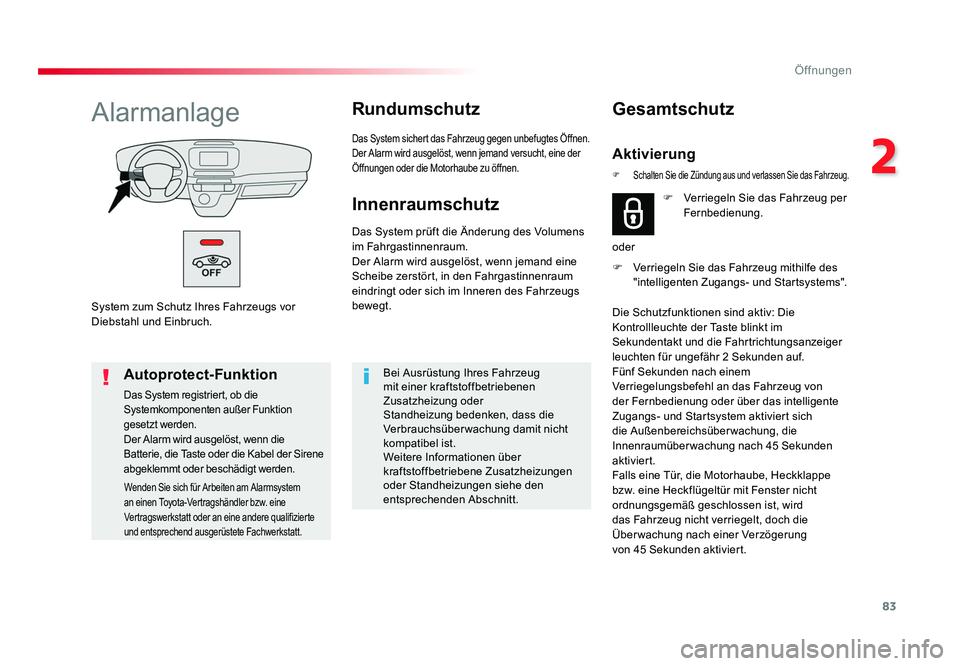

System zum Schutz Ihres Fahrzeugs vor
Diebstahl und Einbruch.
AlarmanlageRundumschutz
Das System sichert das Fahrzeug gegen unbefugtes Öffnen.
Der Alarm wird ausgelöst, wenn jemand versucht, eine der
Öffnungen oder die Motorhaube zu öffnen.
Autoprotect-Funktion
Das System registriert, ob die
Systemkomponenten außer Funktion
gesetzt werden.
Der Alarm wird ausgelöst, wenn die
Batterie, die Taste oder die Kabel der Sirene
abgeklemmt oder beschädigt werden.
Wenden Sie sich für Arbeiten am Alarmsystem
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder an eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
Innenraumschutz
Das System prüft die Änderung des Volumens
im Fahrgastinnenraum.
Der Alarm wird ausgelöst, wenn jemand eine
Scheibe zerstört, in den Fahrgastinnenraum
eindringt oder sich im Inneren des Fahrzeugs
bewegt.Bei Ausrüstung Ihres Fahrzeug
mit einer kraftstoffbetriebenen
Zusatzheizung oder
Standheizung bedenken, dass die
Verbrauchsüberwachung damit nicht
kompatibel ist.
Weitere Informationen über
kraftstoffbetriebene Zusatzheizungen
oder Standheizungen siehe den
entsprechenden Abschnitt. F Verriegeln Sie das Fahrzeug mithilfe des
"intelligenten Zugangs- und Startsystems".
Gesamtschutz
Aktivierung
F Verriegeln Sie das Fahrzeug per Fernbedienung.
oder
Die Schutzfunktionen sind aktiv: Die
Kontrollleuchte der Taste blinkt im
Sekundentakt und die Fahrtrichtungsanzeiger
leuchten für ungefähr 2 Sekunden auf.
Fünf Sekunden nach einem
Verriegelungsbefehl an das Fahrzeug von
der Fernbedienung oder über das intelligente
Zugangs- und Startsystem aktiviert sich
die Außenbereichsüberwachung, die
Innenraumüberwachung nach 45 Sekunden
aktiviert.
Falls eine Tür, die Motorhaube, Heckklappe
bzw. eine Heckflügeltür mit Fenster nicht
ordnungsgemäß geschlossen ist, wird
das Fahrzeug nicht verriegelt, doch die
Überwachung nach einer Verzögerung
von 45 Sekunden aktiviert.
F Schalten Sie die Zündung aus und verlassen Sie das Fahrzeug.
Proace_Verso_de_Chap02_ouvertures_ed01-2016.indd 8328/07/2016 09:35

84
Öffnungen
Proace_Verso_de_Chap02_ouvertures_ed01-2016

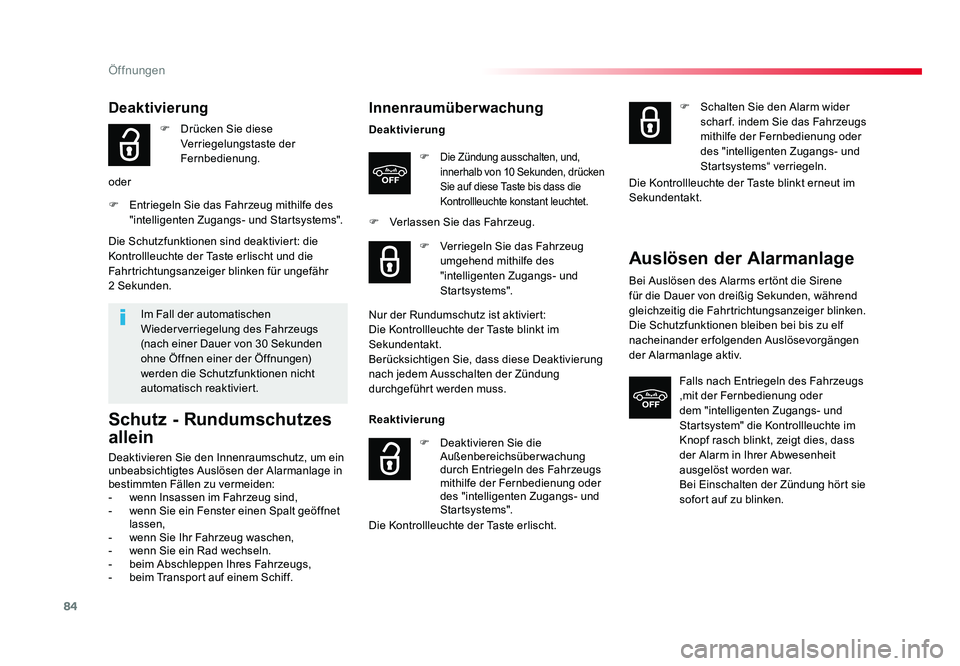

Innenraumüberwachung
DeaktivierungF
Die Zündung ausschalten, und,
innerhalb von 10 Sekunden, drücken
Sie auf diese Taste bis dass die
Kontrollleuchte konstant leuchtet.
F Verlassen Sie das Fahrzeug.
Reaktivierung
Die Kontrollleuchte der Taste erlischt. F Verriegeln Sie das Fahrzeug
umgehend mithilfe des
"intelligenten Zugangs- und
St ar t systems".
Nur der Rundumschutz ist aktiviert:
Die Kontrollleuchte der Taste blinkt im
Sekundentakt.
Berücksichtigen Sie, dass diese Deaktivierung
nach jedem Ausschalten der Zündung
durchgeführt werden muss.
F Deaktivieren Sie die
Außenbereichsüberwachung
durch Entriegeln des Fahrzeugs
mithilfe der Fernbedienung oder
des "intelligenten Zugangs- und
St ar t systems". F Schalten Sie den Alarm wider
scharf. indem Sie das Fahrzeugs
mithilfe der Fernbedienung oder
des "intelligenten Zugangs- und
Startsystems“ verriegeln.
Die Kontrollleuchte der Taste blinkt erneut im
Sekundentakt.
Auslösen der Alarmanlage
Bei Auslösen des Alarms ertönt die Sirene
für die Dauer von dreißig Sekunden, während
gleichzeitig die Fahrtrichtungsanzeiger blinken.
Die Schutzfunktionen bleiben bei bis zu elf
nacheinander erfolgenden Auslösevorgängen
der Alarmanlage aktiv.
Falls nach Entriegeln des Fahrzeugs
,mit der Fernbedienung oder
dem "intelligenten Zugangs- und
Startsystem" die Kontrollleuchte im
Knopf rasch blinkt, zeigt dies, dass
der Alarm in Ihrer Abwesenheit
ausgelöst worden war.
Bei Einschalten der Zündung hört sie
sofort auf zu blinken.
Deaktivierung
F Drücken Sie diese Verriegelungstaste der
Fernbedienung.
oder
F Entriegeln Sie das Fahrzeug mithilfe des "intelligenten Zugangs- und Startsystems".
Im Fall der automatischen
Wiederverriegelung des Fahrzeugs
(nach einer Dauer von 30 Sekunden
ohne Öffnen einer der Öffnungen)
werden die Schutzfunktionen nicht
automatisch reaktiviert.
Die Schutzfunktionen sind deaktiviert: die
Kontrollleuchte der Taste erlischt und die
Fahrtrichtungsanzeiger blinken für ungefähr

2 Sekunden.
Schutz - Rundumschutzes
allein
Deaktivieren Sie den Innenraumschutz, um ein
unbeabsichtigtes Auslösen der Alarmanlage in
bestimmten Fällen zu vermeiden:
- wenn Insassen im Fahrzeug sind,
- wenn Sie ein Fenster einen Spalt geöffnet lassen,
- wenn Sie Ihr Fahrzeug waschen,
- wenn Sie ein Rad wechseln.
- beim Abschleppen Ihres Fahrzeugs,
- beim Transport auf einem Schiff.
Proace_Verso_de_Chap02_ouvertures_ed01-2016.indd 8428/07/2016 09:35

85
2
Öffnungen
Proace_Verso_de_Chap02_ouvertures_ed01-2016

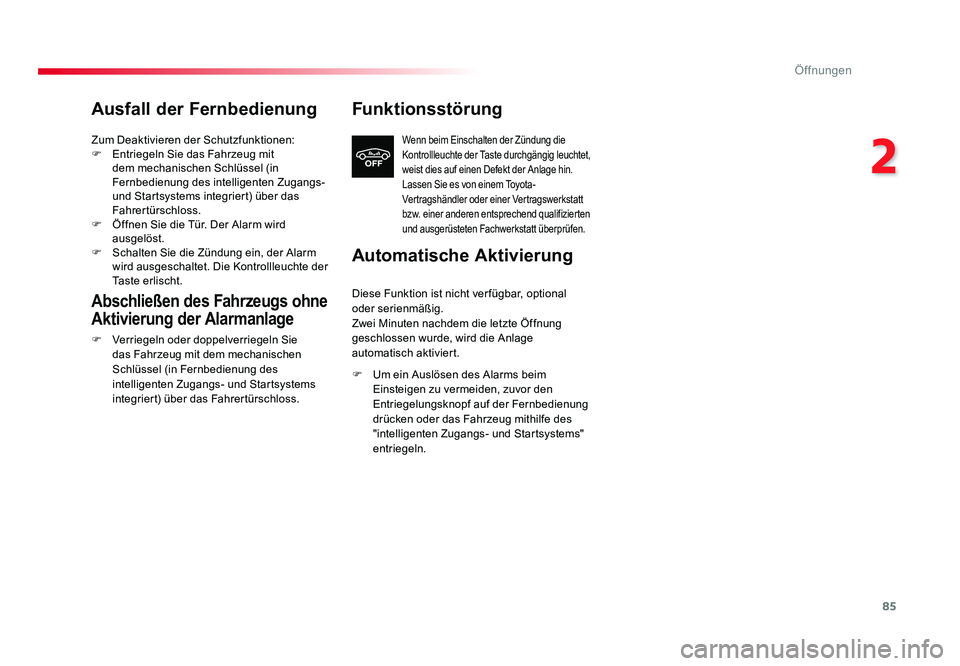

Ausfall der Fernbedienung
Zum Deaktivieren der Schutzfunktionen:
F Entriegeln Sie das Fahrzeug mit dem mechanischen Schlüssel (in
Fernbedienung des intelligenten Zugangs-
und Startsystems integriert) über das
Fahrertürschloss.
F Öffnen Sie die Tür. Der Alarm wird ausgelöst.
F Schalten Sie die Zündung ein, der Alarm wird ausgeschaltet. Die Kontrollleuchte der
Taste erlischt.
Abschließen des Fahrzeugs ohne
Aktivierung der Alarmanlage
F Verriegeln oder doppelverriegeln Sie
das Fahrzeug mit dem mechanischen
Schlüssel (in Fernbedienung des
intelligenten Zugangs- und Startsystems
integriert) über das Fahrertürschloss.
Funktionsstörung
Wenn beim Einschalten der Zündung die
Kontrollleuchte der Taste durchgängig leuchtet,
weist dies auf einen Defekt der Anlage hin.
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
Automatische Aktivierung
Diese Funktion ist nicht ver fügbar, optional
oder serienmäßig.
Zwei Minuten nachdem die letzte Öffnung
geschlossen wurde, wird die Anlage
automatisch aktiviert.
F Um ein Auslösen des Alarms beim
Einsteigen zu vermeiden, zuvor den
Entriegelungsknopf auf der Fernbedienung
drücken oder das Fahrzeug mithilfe des
"intelligenten Zugangs- und Startsystems"
entriegeln.
Proace_Verso_de_Chap02_ouvertures_ed01-2016.indd 8528/07/2016 09:35

86
Öffnungen
Proace_Verso_de_Chap02_ouvertures_ed01-2016

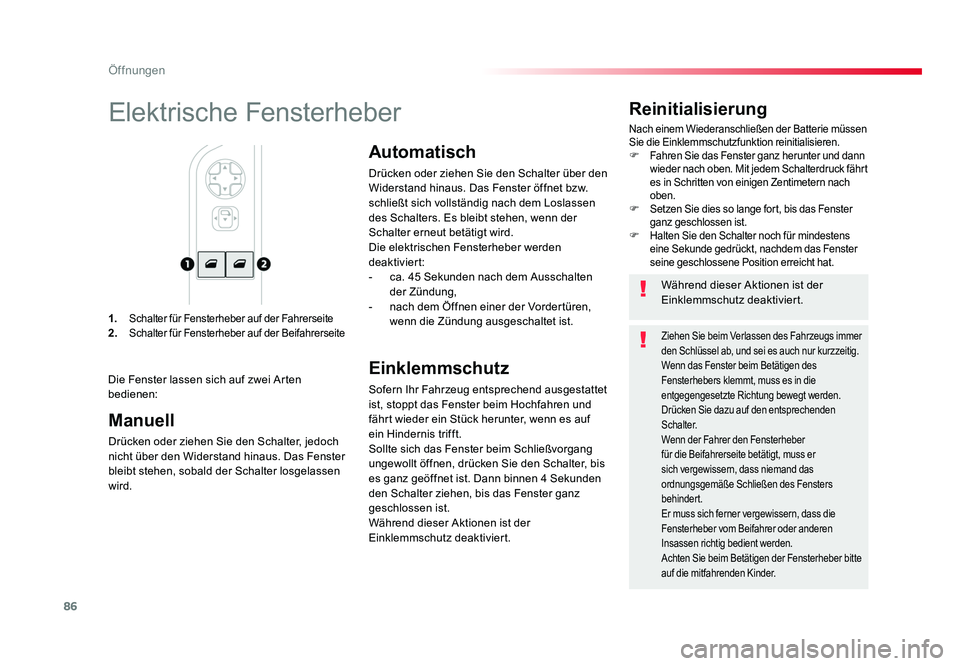

1. Schalter für Fensterheber auf der Fahrerseite2. Schalter für Fensterheber auf der Beifahrerseite
Reinitialisierung
Nach einem Wiederanschließen der Batterie müssen
Sie die Einklemmschutzfunktion reinitialisieren.
F Fahren Sie das Fenster ganz herunter und dann
wieder nach oben. Mit jedem Schalterdruck fährt
es in Schritten von einigen Zentimetern nach
oben.
F Setzen Sie dies so lange fort, bis das Fenster
ganz geschlossen ist.
F Halten Sie den Schalter noch für mindestens
eine Sekunde gedrückt, nachdem das Fenster
seine geschlossene Position erreicht hat.
Elektrische Fensterheber
Die Fenster lassen sich auf zwei Arten
bedienen: Während dieser Aktionen ist der
Einklemmschutz deaktiviert.
Ziehen Sie beim Verlassen des Fahrzeugs immer
den Schlüssel ab, und sei es auch nur kurzzeitig.
Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt werden.
Drücken Sie dazu auf den entsprechenden
Schalter.
Wenn der Fahrer den Fensterheber
für die Beifahrerseite betätigt, muss er
sich vergewissern, dass niemand das
ordnungsgemäße Schließen des Fensters
behindert.
Er muss sich ferner vergewissern, dass die
Fensterheber vom Beifahrer oder anderen
Insassen richtig bedient werden.
Achten Sie beim Betätigen der Fensterheber bitte
auf die mitfahrenden Kinder.
Manuell
Drücken oder ziehen Sie den Schalter, jedoch
nicht über den Widerstand hinaus. Das Fenster
bleibt stehen, sobald der Schalter losgelassen
wird.
Automatisch
Drücken oder ziehen Sie den Schalter über den
Widerstand hinaus. Das Fenster öffnet bzw.
schließt sich vollständig nach dem Loslassen
des Schalters. Es bleibt stehen, wenn der
Schalter erneut betätigt wird.
Die elektrischen Fensterheber werden
deaktiviert:
- ca. 45 Sekunden nach dem Ausschalten
der Zündung,
- nach dem Öffnen einer der Vordertüren,
wenn die Zündung ausgeschaltet ist.
Einklemmschutz
Sofern Ihr Fahrzeug entsprechend ausgestattet
ist, stoppt das Fenster beim Hochfahren und
fährt wieder ein Stück herunter, wenn es auf
ein Hindernis trifft.
Sollte sich das Fenster beim Schließvorgang
ungewollt öffnen, drücken Sie den Schalter, bis
es ganz geöffnet ist. Dann binnen 4 Sekunden
den Schalter ziehen, bis das Fenster ganz
geschlossen ist.
Während dieser Aktionen ist der
Einklemmschutz deaktiviert.
Proace_Verso_de_Chap02_ouvertures_ed01-2016.indd 8628/07/2016 09:35

87
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016

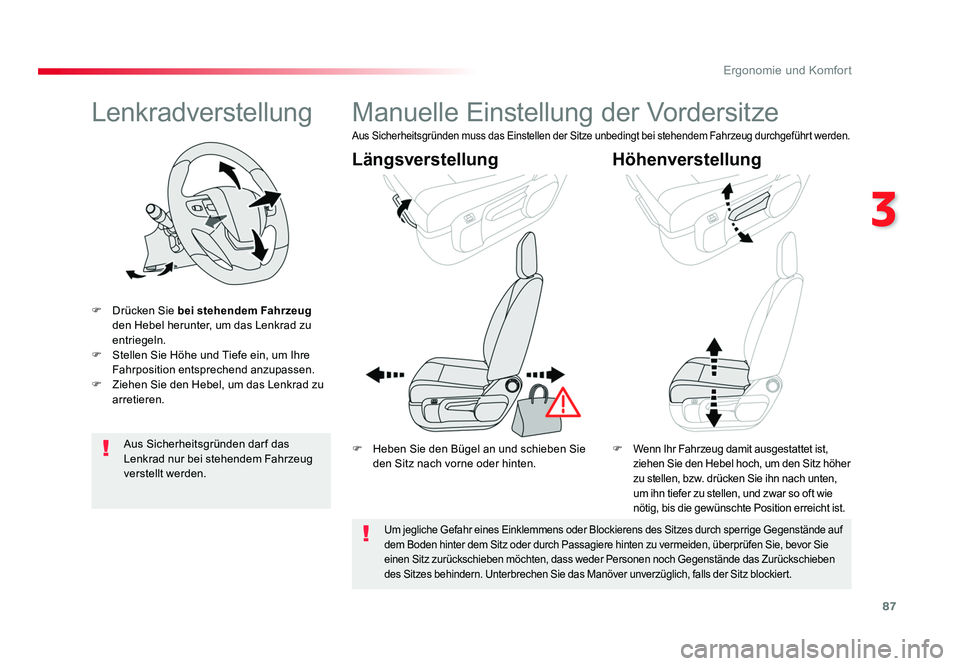

Lenkradverstellung
F Drücken Sie bei stehendem Fahrzeug
den Hebel herunter, um das Lenkrad zu
entriegeln.
F Stellen Sie Höhe und Tiefe ein, um Ihre Fahrposition entsprechend anzupassen.
F Ziehen Sie den Hebel, um das Lenkrad zu arretieren.
Aus Sicherheitsgründen darf das
Lenkrad nur bei stehendem Fahrzeug
verstellt werden.
Manuelle Einstellung der Vordersitze
F Heben Sie den Bügel an und schieben Sie den Sitz nach vorne oder hinten. F Wenn Ihr Fahrzeug damit ausgestattet ist,
ziehen Sie den Hebel hoch, um den Sitz höher
zu stellen, bzw. drücken Sie ihn nach unten,
um ihn tiefer zu stellen, und zwar so oft wie
nötig, bis die gewünschte Position erreicht ist.
Längsverstellung
Höhenverstellung
Aus Sicherheitsgründen muss das Einstellen der Sitze unbedingt bei stehendem Fahrzeug durchgeführt werden.
Um jegliche Gefahr eines Einklemmens oder Blockierens des Sitzes durch sperrige Gegenstände auf
dem Boden hinter dem Sitz oder durch Passagiere hinten zu vermeiden, überprüfen Sie, bevor Sie
einen Sitz zurückschieben möchten, dass weder Personen noch Gegenstände das Zurückschieben
des Sitzes behindern. Unterbrechen Sie das Manöver unverzüglich, falls der Sitz blockiert.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 8728/07/2016 10:35

88
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016

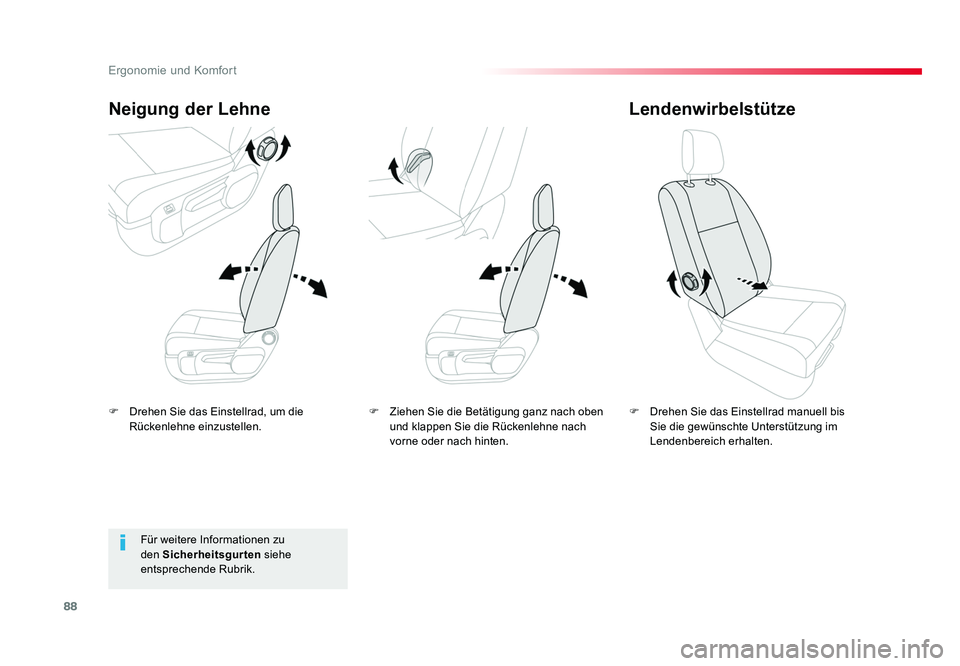

F Drehen Sie das Einstellrad, um die Rückenlehne einzustellen.
Neigung der Lehne
F Drehen Sie das Einstellrad manuell bis Sie die gewünschte Unterstützung im
Lendenbereich erhalten.
Lendenwirbelstütze
Für weitere Informationen zu
den Sicherheitsgurten siehe
entsprechende Rubrik. F Ziehen Sie die Betätigung ganz nach oben
und klappen Sie die Rückenlehne nach
vorne oder nach hinten.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 8828/07/2016 10:35

89
3
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016
F Schieben Sie die Kopfstütze in die tiefe
Position, und falls Ihr Fahrzeug damit
ausgestattet ist, heben Sie die Armlehne
an und klappen Sie das am Rücken des
Sitzes befestigte Tablett ein.

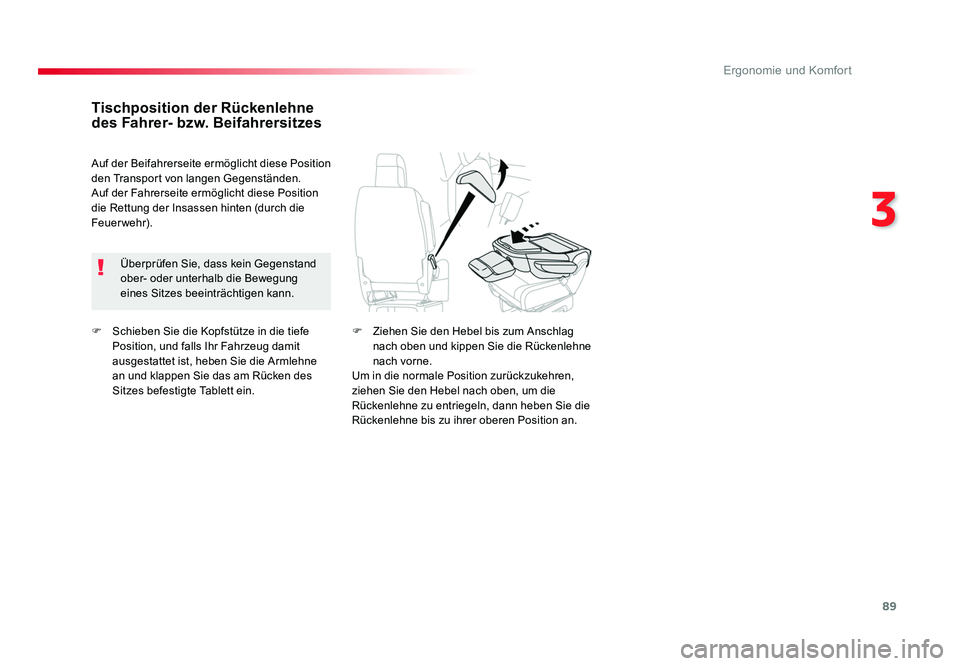

Tischposition der Rückenlehne
des Fahrer- bzw. Beifahrersitzes
Überprüfen Sie, dass kein Gegenstand
ober- oder unterhalb die Bewegung
eines Sitzes beeinträchtigen kann.
Auf der Beifahrerseite ermöglicht diese Position
den Transport von langen Gegenständen.
Auf der Fahrerseite ermöglicht diese Position
die Rettung der Insassen hinten (durch die
Feuerwehr).
F Ziehen Sie den Hebel bis zum Anschlag nach oben und kippen Sie die Rückenlehne
nach vorne.
Um in die normale Position zurückzukehren,
ziehen Sie den Hebel nach oben, um die
Rückenlehne zu entriegeln, dann heben Sie die
Rückenlehne bis zu ihrer oberen Position an.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 8928/07/2016 10:35

90
Ergonomie und Komfort
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016

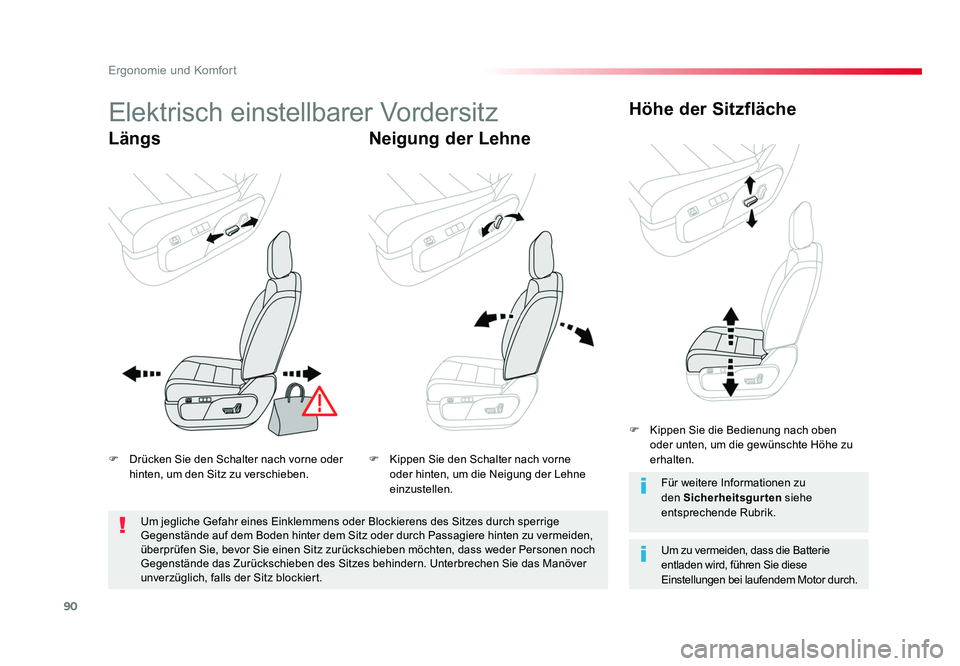

Elektrisch einstellbarer Vordersitz
LängsNeigung der LehneHöhe der Sitzfläche
Um zu vermeiden, dass die Batterie
entladen wird, führen Sie diese
Einstellungen bei laufendem Motor durch.
F Drücken Sie den Schalter nach vorne oder
hinten, um den Sitz zu verschieben. F Kippen Sie den Schalter nach vorne
oder hinten, um die Neigung der Lehne
einzustellen. F
Kippen Sie die Bedienung nach oben
oder unten, um die gewünschte Höhe zu
erhalten.
Um jegliche Gefahr eines Einklemmens oder Blockierens des Sitzes durch sperrige
Gegenstände auf dem Boden hinter dem Sitz oder durch Passagiere hinten zu vermeiden,
überprüfen Sie, bevor Sie einen Sitz zurückschieben möchten, dass weder Personen noch
Gegenstände das Zurückschieben des Sitzes behindern. Unterbrechen Sie das Manöver
unverzüglich, falls der Sitz blockiert. Für weitere Informationen zu
den Sicherheitsgurten
siehe
entsprechende Rubrik.
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2016.indd 9028/07/2016 10:35
