TOYOTA PROACE VERSO 2018 Instructieboekje (in Dutch)

101
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Hoofdsteun
F Omhoog zetten: trek de hoofdsteun omhoog
tot deze de vergrendelde stand heeft bereikt.
F Ver wijderen: druk op de nok A en trek de
hoofdsteun omhoog.
F Plaatsen: steek de pennen van de
hoofdsteun evenwijdig aan de rugleuning in
de openingen.
F Omlaag zetten: druk tegelijkertijd op de
nok A en de hoofdsteun.
Achterstoel en -bank op rails
De verschillende hieronder beschreven
voorzieningen en instellingen verschillen afhankelijk
van de uitvoering en de configuratie van uw auto.
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
veiligheidsgordels. F
Trek de hendel omhoog om de rugleuning
naar achteren te bewegen (aan de
achterzijde: duw de hendel omlaag).
F Laat de hendel los wanneer de gewenste
positie is bereikt.
Verstellen van de rugleuning
De verstelbare rugleuning kan in meerdere
standen worden gezet.
De stoel bevindt zich altijd aan de rechter kant
en de bank aan de linker kant (in de richting
van de auto).
De bank is voorzien van twee individuele
rugleuningen.
3
Ergonomie en comfort

102
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
De stoel kan op twee manieren naar voren of
naar achteren worden geschoven:
F Aan de voorzijde: beweeg de hendel
omhoog en schuif de stoel naar voren of
naar achteren.
F Aan de achterzijde: trek aan de riem,
zonder daarbij het zware punt te passeren,
en duw de stoel naar voren of trek de stoel
naar achteren.
Naar voren of achteren schuiven
(voorbeeld voor de stoel)
(voorbeel voor een stoel)
De rugleuning neerklappen
en als tafeltje gebruiken
F Zet de hoofdsteun in de lage stand.
De stoel volledig naar voren of
achteren schuiven
Laat geen voor werpen (bijvoorbeeld een
tas of speelgoed) op de zitting liggen bij
het neerklappen van de rugleuning.
F Zet de rugleuning in de tafelstand.
F Trek aan de riem aan de achterzijde en
verschuif de stoel.
F Aan de voorzijde: beweeg de hendel
omhoog om de rugleuning te ontgrendelen.
F Aan de achterzijde: beweeg de hendel
omlaag om de rugleuning te ontgrendelen.
F Klap de rugleuning op de zitting.
Ergonomie en comfort

103
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Verwijderen
(voorbeeld voor een individuele stoel)
F Schuif de stoel naar voren om bij de riem te kunnen komen.F Zet de rugleuning in de tafelstand.
Rechtop zetten van de rugleuning
(tussen de merktekens)
De rugleuning kan alleen rechtop worden gezet
als de stoel tussen de merktekens is geplaatst.
De pijl mag zich niet buiten de merktekens
bevinden.Til de stoel of de bank niet aan de riem
op.
F Gebruik de hendel aan de voorzijde om de
stoel tussen de merktekens te zetten. F
Trek aan de achterzijde de riem helemaal uit om
de verankeringspunten te ontgrendelen, klap de
stoel naar voren en zet hem in de verticale stand.
F Verwijder de stoel via de schuifdeur (tweede
zitrij)
of via de bagageruimte (derde zitrij).
Wanneer u de stoel (of de bank) uit de
auto ver wijdert, bewaar hem dan op
een schone plaats om te voorkomen
dat er troep in het mechanisme
terechtkomt.
De stoel (of bank) is niet bedoeld voor
gebruik buiten de auto. Als de stoel (of
bank) oneigenlijk gebruikt wordt of valt,
kunnen de mechanismen en functies
ervan beschadigd raken.
3
Ergonomie en comfort

104
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
F Plaats het voorste deel van de geleiders op
de rails.
F Klap de stoel naar achteren om het
achterste deel van de geleiders op de rails
te plaatsen. F
Schuif de stoel naar voren of naar achteren tot
deze een vergrendelde stand heeft bereikt.
F
Zet de rugleuning rechtop.
(voorbeeld voor een stoel)
F
Controleer of er geen voor werpen op de rails liggen.
Let erop dat het vergrendelen niet wordt
verhinderd door voorwerpen of voeten
van passagiers achterin die zich op de
verankeringspunten bevinden. Controleer of de stoel goed op de vloer
is verankerd wanneer deze weer in de
normale zitstand staat.
Til de stoel of de bank niet aan de
riem op.
Trek voordat u de stoel of bank
terugplaatst in de auto de riem
helemaal naar buiten om er zeker van te
zijn dat het vergrendelingsmechanisme
ver genoeg is ingetrokken.
Terugplaatsen
Ergonomie en comfort

105
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Captain seat(s) op sledes
De verschillende hieronder beschreven
voorzieningen en instellingen verschillen afhankelijk
van de uitvoering en de configuratie van uw auto.
F Omhoog zetten: trek de hoofdsteun
omhoog tot deze de vergrendelde stand
heeft bereikt.
F Ver wijderen: druk op de nok A en trek de
hoofdsteun omhoog.
F Plaatsen: steek de pennen van de
hoofdsteun evenwijdig aan de rugleuning in
de openingen.
F Omlaag zetten: druk tegelijkertijd op de
nok A en op de hoofdsteun.
Hoofdsteun
De armleuning kan in meerdere standen
worden gezet.
F Beweeg de armleuning zo ver mogelijk
omhoog.
F Beweeg de armleuning zo ver mogelijk
omlaag.
F Beweeg de armleuning omhoog tot de
gewenste stand is bereikt.
Armleuning(en)
De stoel kan met het gezicht of met de
rug in de rijrichting worden geplaatst.
De captain seat is uitgerust met een
driepuntsgordel met oprolmechanisme.
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
veiligheidsgordels .
3
Ergonomie en comfort

106
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
De rugleuning neerklappen
en als tafeltje gebruiken
F Zet de hoofdsteun in de lage stand.
Naar voren of achteren schuiven
De stoel kan op twee manieren naar voren of
naar achteren worden geschoven:
F Aan de voorzijde: til de hendel op en schuif
de stoel naar voren of naar achteren.
F Aan de achterzijde: trek aan de riem,
zonder daarbij het zware punt te passeren,
en duw de stoel naar voren of trek de stoel
naar achteren.
Verstellen van de rugleuning
De verstelbare rugleuning kan in meerdere
standen worden gezet.
F Trek de hendel omhoog om de rugleuning
naar achteren te bewegen (aan de
achterzijde: duw de hendel omlaag).
F Laat de hendel los wanneer de gewenste
positie is bereikt. F
Aan de voorzijde: beweeg de hendel
omhoog om de rugleuning te ontgrendelen.
F Aan de achterzijde: beweeg de hendel
omlaag om de rugleuning te ontgrendelen.
F Klap de rugleuning op de zitting.
Ergonomie en comfort

107
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Verwijderen
F Schuif de stoel naar voren om bij de riem te kunnen komen.F Zet de rugleuning in de tafelstand.
Til de stoel niet aan de riem op.Til de stoel niet aan de riem op.
Trek voordat u de stoel terugplaatst in de auto
de riem helemaal naar buiten om er zeker van
te zijn dat het vergrendelingsmechanisme ver
genoeg is ingetrokken.
F Trek van achteren aan de riem, tot voorbij
het zware punt, om de verankeringspunten te
ontgrendelen, klap de stoel naar voren en zet
hem in de verticale stand.
F Verwijder de stoel via de schuifdeur (tweede zitrij)
of via de bagageruimte (derde zitrij).
TerugplaatsenWanneer u de stoelen uit de auto
ver wijdert, bewaar ze dan op een
schone plaats om te voorkomen dat er
troep in de mechanismen terechtkomt.
De stoelen zijn niet bedoeld voor
gebruik buiten de auto. Als de stoelen
oneigenlijk gebruikt worden of vallen,
kunnen de mechanismen en functies
ervan beschadigd raken.
3
Ergonomie en comfort

108
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Let erop dat het vergrendelen niet wordt
verhinderd door voorwerpen of voeten
van passagiers achterin die zich op de
verankeringspunten bevinden.
Controleer of de stoel goed op de vloer
is verankerd wanneer deze weer in de
normale zitstand staat.
F
Schuif de stoel naar voren of naar achteren
tot deze een vergrendelde stand heeft
bereikt.
F Zet de rugleuning rechtop.
F
Controleer of er geen voor werpen op de rails liggen.
F
Plaats het voorste deel op de rails.
F Klap de stoel naar achteren om het
achterste deel van de geleiders op de rails
te plaatsen.
Ergonomie en comfort

109
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016
Voorzorgsmaatregelen
met betrekking tot de
stoelen en banken
Na de verschillende handelingen:
- ver wijder een hoofdsteun niet zonder
deze op te bergen en aan een steun te
bevestigen,
- controleer of de veiligheidsgordels
bereikbaar blijven en gemakkelijk door de
passagier kunnen worden vastgemaakt,
- ga niet rijden voordat alle passagiers hun
hoofdsteun correct hebben afgesteld en
hun veiligheidsgordel hebben vastgemaakt
en afgesteld.
Vervoeren van bagage
of voorwerpen achter de
stoelen en de bank van de
3e zitrij
Wanneer u voor het vervoeren van bagage de
rugleuningen van de 3e zitrij in de tafelstand
hebt geklapt, moeten ook de rugleuningen van
de 2e zitrij in de tafelstand worden geklapt.
Voorschriften
Er mogen geen passagiers vervoerd worden:
- op de 3e zitrij als de rugleuning ervoor
(2e zitrij) in de tafelstand staat,
- op de 3e zitrij als de stoel/bank ervoor
(2e zitrij) is opgeklapt,
- op de stoel aan de rechterzijde van de
2e en 3e zitrij als de bank is opgeklapt,
- op de middelste zitplaats als de stoel
rechts ernaast is opgeklapt.
3
Ergonomie en comfort

110
ProaceVerso_nl_Chap03_ergonomie-et-confort_ed01-2016

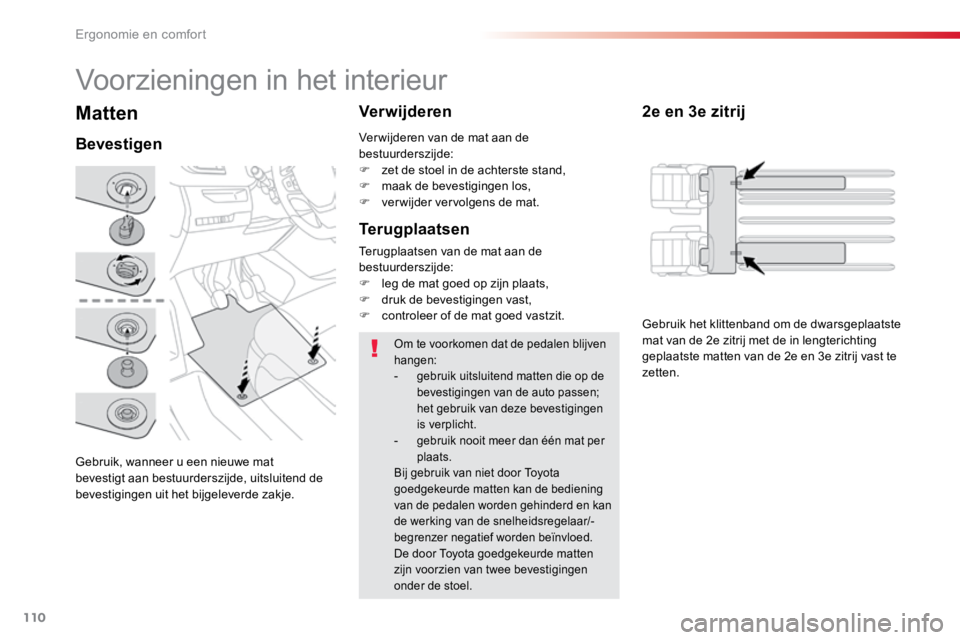

Matten
Gebruik, wanneer u een nieuwe mat
bevestigt aan bestuurderszijde, uitsluitend de
bevestigingen uit het bijgeleverde zakje.
BevestigenVerwijderen
Om te voorkomen dat de pedalen blijven
hangen:
- gebruik uitsluitend matten die op de
bevestigingen van de auto passen;
het gebruik van deze bevestigingen
is verplicht.
- gebruik nooit meer dan één mat per
plaats.
Bij gebruik van niet door Toyota
goedgekeurde matten kan de bediening
van de pedalen worden gehinderd en kan
de werking van de snelheidsregelaar/-
begrenzer negatief worden beïnvloed.
De door Toyota goedgekeurde matten
zijn voorzien van twee bevestigingen
onder de stoel.
Ver wijderen van de mat aan de
bestuurderszijde:
F zet de stoel in de achterste stand,
F maak de bevestigingen los,
F verwijder vervolgens de mat.
Voorzieningen in het interieur
2e en 3e zitrij
Terugplaatsen
Terugplaatsen van de mat aan de
bestuurderszijde:
F leg de mat goed op zijn plaats,
F druk de bevestigingen vast,
F controleer of de mat goed vastzit.
Gebruik het klittenband om de dwarsgeplaatste
mat van de 2e zitrij met de in lengterichting
geplaatste matten van de 2e en 3e zitrij vast te
zetten.
Ergonomie en comfort
