TOYOTA PROACE VERSO 2018 Instructieboekje (in Dutch)

271
ProaceVerso_nl_Chap07_info-pratiques_ed01-2016

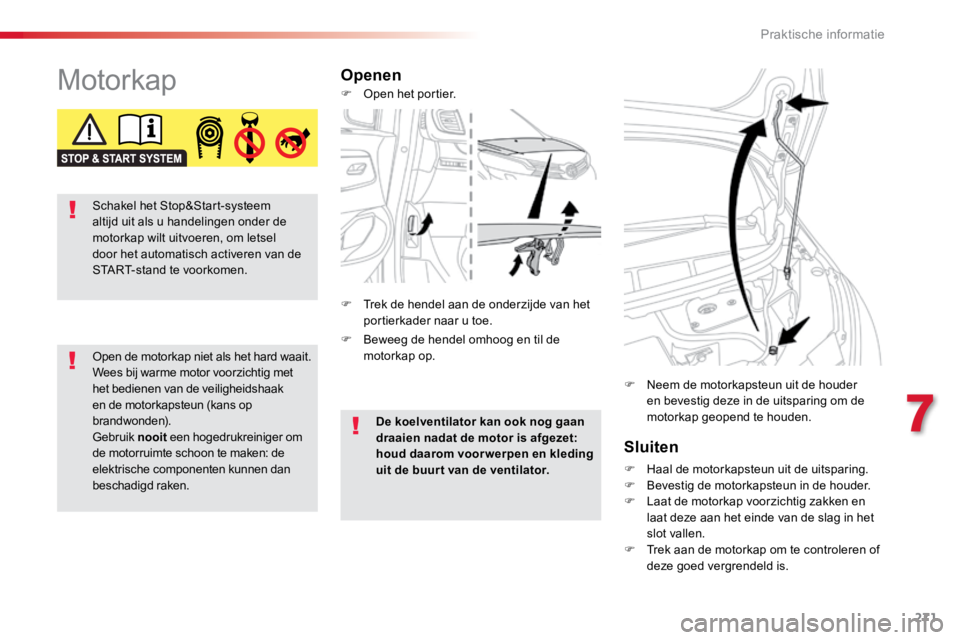

MotorkapOpenenSluiten
F Haal de motorkapsteun uit de uitsparing.
F Bevestig de motorkapsteun in de houder.
F Laat de motorkap voorzichtig zakken en
laat deze aan het einde van de slag in het
slot vallen.
F Trek aan de motorkap om te controleren of
deze goed vergrendeld is.
F
Neem de motorkapsteun uit de houder
en bevestig deze in de uitsparing om de
motorkap geopend te houden.
Open de motorkap niet als het hard waait.
Wees bij warme motor voorzichtig met
het bedienen van de veiligheidshaak
en de motorkapsteun (kans op
brandwonden).
Gebruik
nooit een hogedrukreiniger om
de motorruimte schoon te maken: de
elektrische componenten kunnen dan
beschadigd raken. De koelventilator kan ook nog gaan
draaien nadat de motor is afgezet:
houd daarom voor werpen en kleding
uit de buur t van de ventilator.
F
Beweeg de hendel omhoog en til de
motorkap op.
F
Open het portier.
F Trek de hendel aan de onderzijde van het
portierkader naar u toe.
Schakel het Stop&Start-systeem
altijd uit als u handelingen onder de
motorkap wilt uitvoeren, om letsel
door het automatisch activeren van de
START-stand te voorkomen.
7
Praktische informatie

272
ProaceVerso_nl_Chap07_info-pratiques_ed01-2016
* Volgens motoruitvoering.

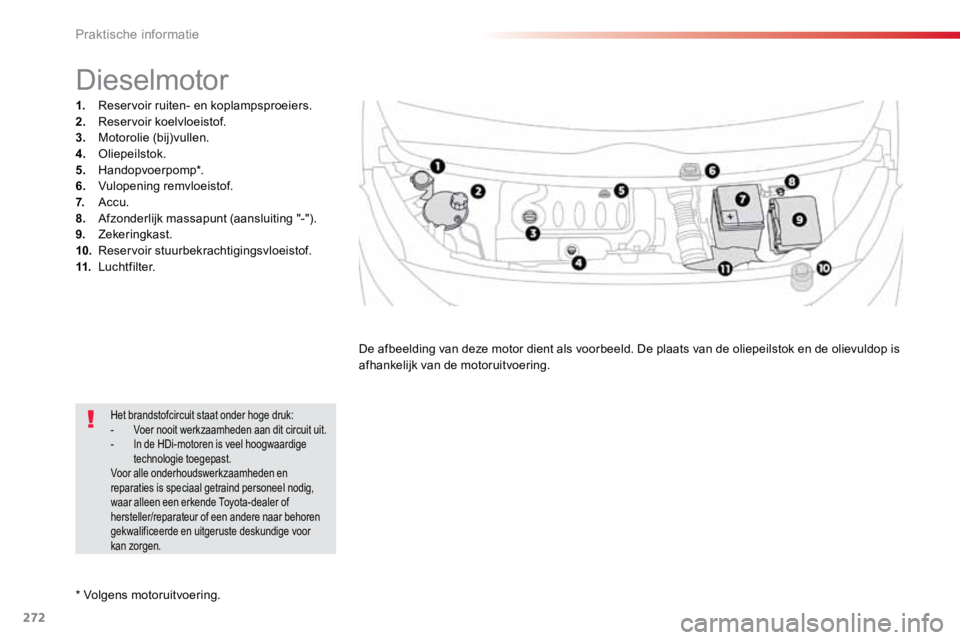

Dieselmotor
1. Reservoir ruiten- en koplampsproeiers.
2. Reservoir koelvloeistof.
3. Motorolie (bij)vullen.
4. Oliepeilstok.
5. Handopvoerpomp*.
6. Vulopening remvloeistof.
7. Accu.
8. Afzonderlijk massapunt (aansluiting "-").
9. Zekeringkast.
10. Reservoir stuurbekrachtigingsvloeistof.
11. Luchtfilter.
De afbeelding van deze motor dient als voorbeeld. De plaats van de oliepeilstok en de olievuldop is
afhankelijk van de motoruitvoering.
Het brandstofcircuit staat onder hoge druk:
- Voer nooit werkzaamheden aan dit circuit uit.
- In de HDi-motoren is veel hoogwaardige
technologie toegepast.
Voor alle onderhoudswerkzaamheden en
reparaties is speciaal getraind personeel nodig,
waar alleen een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige voor
kan zorgen.
Praktische informatie

273
ProaceVerso_nl_Chap07_info-pratiques_ed01-2016

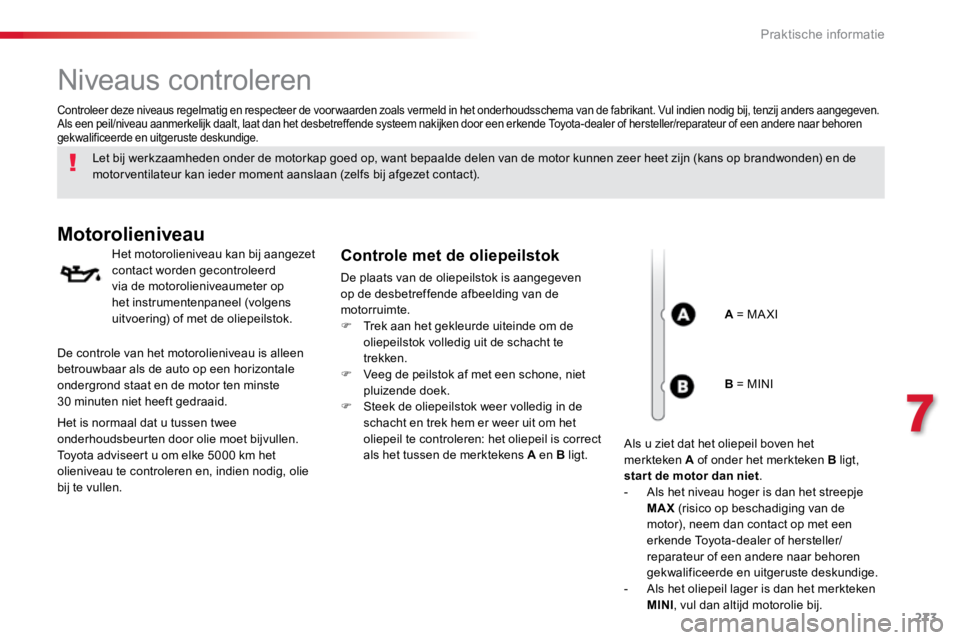

Niveaus controleren
Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden) en de
motorventilateur kan ieder moment aanslaan (zelfs bij afgezet contact).
Motorolieniveau
Het motorolieniveau kan bij aangezet
contact worden gecontroleerd
via de motorolieniveaumeter op
het instrumentenpaneel (volgens
uitvoering) of met de oliepeilstok.Controle met de oliepeilstok
De plaats van de oliepeilstok is aangegeven
op de desbetreffende afbeelding van de
motorruimte.
F Trek aan het gekleurde uiteinde om de
oliepeilstok volledig uit de schacht te
trekken.
F Veeg de peilstok af met een schone, niet
pluizende doek.
F Steek de oliepeilstok weer volledig in de
schacht en trek hem er weer uit om het
oliepeil te controleren: het oliepeil is correct
als het tussen de merktekens A en B ligt.
Controleer deze niveaus regelmatig en respecteer de voorwaarden zoals vermeld in het onderhoudsschema van de fabrikant. Vul indien nodig bij, tenzij anders aangegeven.
Als een peil/niveau aanmerkelijk daalt, laat dan het desbetreffende systeem nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
A = MA XI
De controle van het motorolieniveau is alleen
betrouwbaar als de auto op een horizontale
ondergrond staat en de motor ten minste
30 minuten niet heeft gedraaid.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen.
Toyota adviseert u om elke 5000 km het
olieniveau te controleren en, indien nodig, olie
bij te vullen. B = MINI
Als u ziet dat het oliepeil boven het
merkteken A of onder het merkteken B ligt,
star t de motor dan niet .
- Als het niveau hoger is dan het streepje
MAX (risico op beschadiging van de
motor), neem dan contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
- Als het oliepeil lager is dan het merkteken
MINI , vul dan altijd motorolie bij.
7
Praktische informatie

274
ProaceVerso_nl_Chap07_info-pratiques_ed01-2016
Eigenschappen van de olie
Controleer voordat u olie bijvult of ververst of
de motorolie die u wilt gebruiken overeenkomt
met de door de fabrikant aanbevolen motorolie
voor uw auto en motoruitvoering.
Motorolie bijvullen
De plaats van de vulopening voor de motorolie
is aangegeven op de desbetreffende
afbeelding van de motorruimte.
F Draai de dop van de vulopening.
F Giet de olie voorzichtig in de opening om
morsen op motoronderdelen te voorkomen
(dit kan brand veroorzaken).
F Wacht enkele minuten en controleer
vervolgens nogmaals het oliepeil met de
peilstok.
F Vul indien nodig nog olie bij.
F Draai nadat u het oliepeil nogmaals hebt
gecontroleerd de dop zorgvuldig op de
vulopening en steek de peilstok weer in de
schacht.
Na het bijvullen zal de olieniveaumeter
op het dashboard bij het aanzetten van
het contact na 30 minuten de juiste
waarde aangeven.
Olie ver versen
Raadpleeg het onderhoudsschema van de
fabrikant voor het verversingsinterval voor uw
auto.
Maak om een verminderde betrouwbaarheid van
de motor en de emissieregeling te voorkomen
nooit gebruik van additieven in de motorolie.
Het remvloeistofniveau dient zich zo
dicht mogelijk bij het merkteken "MA XI"
te bevinden. Controleer indien dit niet
het geval is of de remblokken van uw
auto zijn versleten.
Remvloeistofniveau
Remvloeistof ver versen
Raadpleeg het onderhoudsschema van
de fabrikant voor het voorgeschreven
verversingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof.
Koelvloeistofniveau
Het koelvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden, maar mag beslist niet hoger zijn.
Wacht bovendien alvorens werkzaamheden
aan het koelsysteem uit te voeren ten minste
1 uur nadat de motor gedraaid heeft, omdat het
koelsysteem onder druk staat.
Draai om brandwonden te voorkomen de dop
eerst 2 omwentelingen los om de druk te laten
dalen. Ver wijder, als de druk eenmaal gedaald
is, de dop en vul koelvloeistof bij. De koelventilator kan ook nog gaan draaien
nadat de motor is afgezet: houd daarom
voor werpen en kleding uit de buur t van de
ventilator. Als de motor warm is, wordt de temperatuur
van de koelvloeistof geregeld door de
koelventilator.
Controleer het koelvloeistofniveau van
uw auto regelmatig, afhankelijk van de
gebruiksomstandigheden (elke
5000 km/3 maanden); vul indien nodig bij
met de door de fabrikant voorgeschreven
koelvloeistof.
Het is normaal om tussen twee
onderhoudsbeurten koelvloeistof te moeten
bijvullen.
Stuurbekrachtigingsvloeistofniveau
Het stuurbekrachtigingsvloeistofniveau
dient zich zo dicht mogelijk bij het
merkteken "MA XI" te bevinden. Draai
bij koude motor de dop open om het
niveau te controleren.
Praktische informatie

275
ProaceVerso_nl_Chap07_info-pratiques_ed01-2016
Aftappen van het systeem
Deze koelvloeistof hoeft niet ververst te
worden.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.Het controleren en bijvullen moet altijd
worden uitgevoerd bij koude motor.
Een te laag koelvloeistofniveau kan
leiden tot ernstige motorschade.
Als de buitentemperatuur hoog is, is
het raadzaam de motor, als de auto
stilstaat, 1 - 2 minuten stationair
te laten draaien om de koeling te
vergemakkelijken.
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen
zijn bijtend en schadelijk voor de
gezondheid.
Gooi afgewerkte olie en andere vloeistoffen
niet in het riool, in het water of op de grond.
Breng gebruikte olie naar een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige (Frankrijk) of naar
een bevoegd afvalverwijderingsstation.
Afgewerkte producten
Bijvullen
Dit additief moet worden bijgevuld door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Niveau brandstofadditief
(diesel met roetfilter)
Een te laag additiefniveau
wordt aangegeven door dit
verklikkerlampje in combinatie
met een geluidssignaal en een
melding op het display van het
instrumentenpaneel.
Type ruiten- en koplampsproeiervloeistof
Voor een optimale reiniging en om het bevriezen
van de sproeiers te voorkomen is het (bij)vullen
van het reservoir met water niet toegestaan.
Niveau ruiten- en
koplampsproeiervloeistof
Wanneer uw auto is voorzien van
koplampsproeiers, wordt een te laag
vloeistofniveau van de ruiten- en
koplampsproeiers aangegeven door
een geluidssignaal en een melding op
het display van het instrumentenpaneel.
Vul bij de eerstvolgende gelegenheid
het reservoir bij.
Onder winterse omstandigheden is het
raadzaam ruitensproeiervloeistof op basis van
ethanol of methanol te gebruiken.
7
Praktische informatie

276
ProaceVerso_nl_Chap07_info-pratiques_ed01-2016
Controles
12V-accu
De accu is onderhoudsvrij.
Niettemin is het raadzaam om regelmatig
te controleren of de accupoolklemmen
goed vastzitten (bij uitvoeringen zonder
snelsluiting voor de accupoolklemmen)
en of de aansluitingen schoon zijn.Laat de filters periodiek vervangen
volgens de in het onderhoudsschema
van de fabrikant aangegeven
intervallen.
Luchtfilter en interieurfilter
Laat bij het olie verversen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
OliefilterRoetfilter (diesel)
Als het roetfilter vervuild is, wordt
u hierop geattendeerd door het
tijdelijk branden van dit lampje in
combinatie met een melding op het
multifunctionele display.
Ga om het roetfilter te regenereren, zodra
de omstandigheden het toelaten, met een
snelheid van minimaal 60 km/h rijden tot
het lampje dooft.
Als het lampje blijft branden, is het
minimum brandstofadditiefniveau bereikt.
Raadpleeg de desbetreffende
rubriek voor meer informatie over het
controleren van niveaus .
Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
Raadpleeg, tenzij anders aangegeven, het onderhoudsschema van de fabrikant dat betrekking heeft
op de motoruitvoering van uw auto voor het controleren van bepaalde onderdelen.
Laat ze anders nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Raadpleeg voordat u werkzaamheden
uitvoert aan de 12V-accu
de desbetreffende
rubriek voor meer informatie en de te nemen
voorzorgsmaatregelen. Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen
.
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Uitvoeringen met het Stop & Start-
systeem zijn voorzien van een speciale
12V- loodac c u.
Vervanging dient uitsluitend door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige te worden uitgevoerd.
Praktische informatie

277
ProaceVerso_nl_Chap07_info-pratiques_ed01-2016

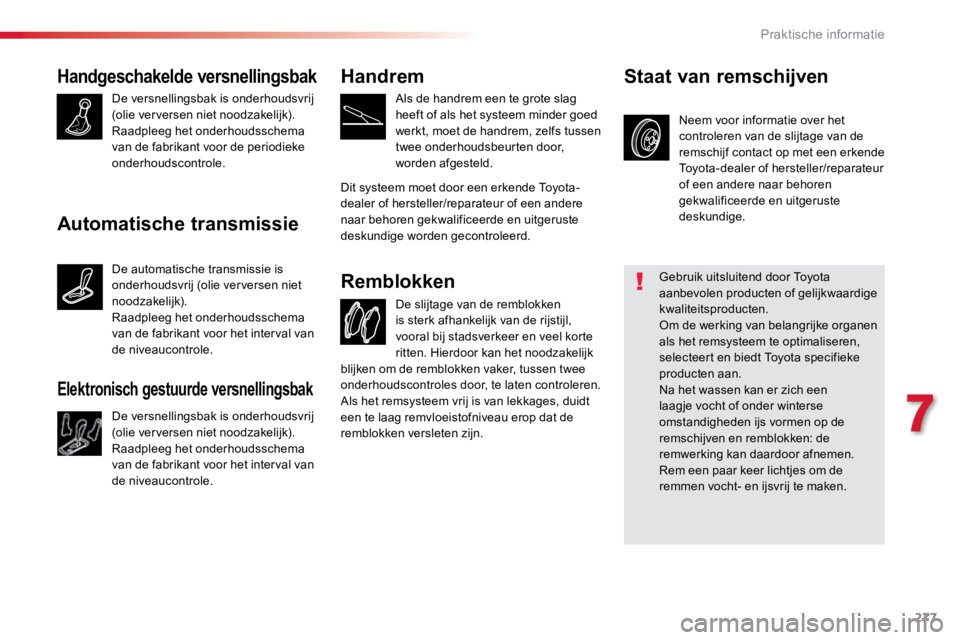

Handgeschakelde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor de periodieke
onderhoudscontrole.De slijtage van de remblokken
is sterk afhankelijk van de rijstijl,
vooral bij stadsverkeer en veel korte
ritten. Hierdoor kan het noodzakelijk
Remblokken
Neem voor informatie over het
controleren van de slijtage van de
remschijf contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Staat van remschijven
Gebruik uitsluitend door Toyota
aanbevolen producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke organen
als het remsysteem te optimaliseren,
selecteert en biedt Toyota specifieke
producten aan.
Na het wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
Rem een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.
Handrem
Als de handrem een te grote slag
heeft of als het systeem minder goed
werkt, moet de handrem, zelfs tussen
twee onderhoudsbeurten door,
worden afgesteld.
Dit systeem moet door een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige worden gecontroleerd.
blijken om de remblokken vaker, tussen twee
onderhoudscontroles door, te laten controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn.
Automatische transmissie
De automatische transmissie is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
Elektronisch gestuurde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
7
Praktische informatie

278
ProaceVerso_nl_Chap07_info-pratiques_ed01-2016

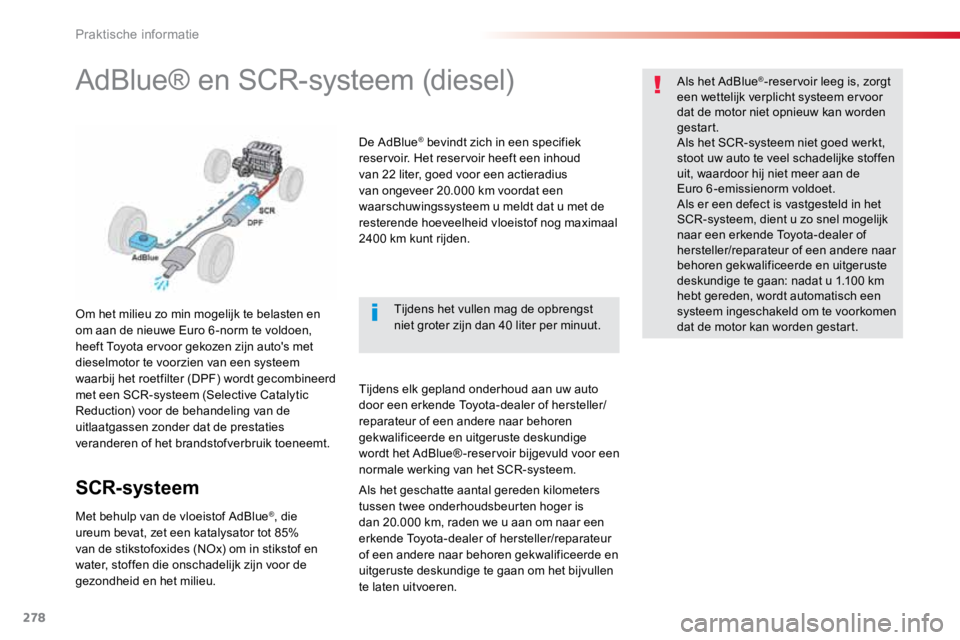

AdBlue® en SCR-systeem (diesel)
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft Toyota ervoor gekozen zijn auto's met
dieselmotor te voorzien van een systeem
waarbij het roetfilter (DPF) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van de vloeistof AdBlue®, die
ureum bevat, zet een katalysator tot 85%
van de stikstofoxides (NOx) om in stikstof en
water, stoffen die onschadelijk zijn voor de
gezondheid en het milieu. De AdBlue
® bevindt zich in een specifiek
reservoir. Het reservoir heeft een inhoud
van 22 liter, goed voor een actieradius
van ongeveer 20.000 km voordat een
waarschuwingssysteem u meldt dat u met de
resterende hoeveelheid vloeistof nog maximaal
2400 km kunt rijden.
Tijdens elk gepland onderhoud aan uw auto
door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
wordt het AdBlue® -reservoir bijgevuld voor een
normale werking van het SCR-systeem. Als het AdBlue
®-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke stoffen
uit, waardoor hij niet meer aan de
Euro 6-emissienorm voldoet.
Als er een defect is vastgesteld in het
SCR-systeem, dient u zo snel mogelijk
naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige te gaan: nadat u 1.100 km
hebt gereden, wordt automatisch een
systeem ingeschakeld om te voorkomen
dat de motor kan worden gestart.
Tijdens het vullen mag de opbrengst
niet groter zijn dan 40 liter per minuut.
Als het geschatte aantal gereden kilometers
tussen twee onderhoudsbeurten hoger is
dan 20.000 km, raden we u aan om naar een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige te gaan om het bijvullen
te laten uitvoeren.
Praktische informatie

279
ProaceVerso_nl_Chap07_info-pratiques_ed01-2016
Bijvullen van AdBlue®
Het AdBlue®-reservoir wordt bij elk routineonderhoud
aan uw auto bijgevuld door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Vanwege de inhoud van het reservoir kan het echter
noodzakelijk zijn om het reservoir tussentijds bij
te vullen, zeker als u hier door een waarschuwing
(verklikkerlampjes en melding) op wordt
geattendeerd.
U kunt hiervoor naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige gaan.
Als u zelf het reservoir wilt bijvullen, lees dan eerst
aandachtig de volgende waarschuwingen.

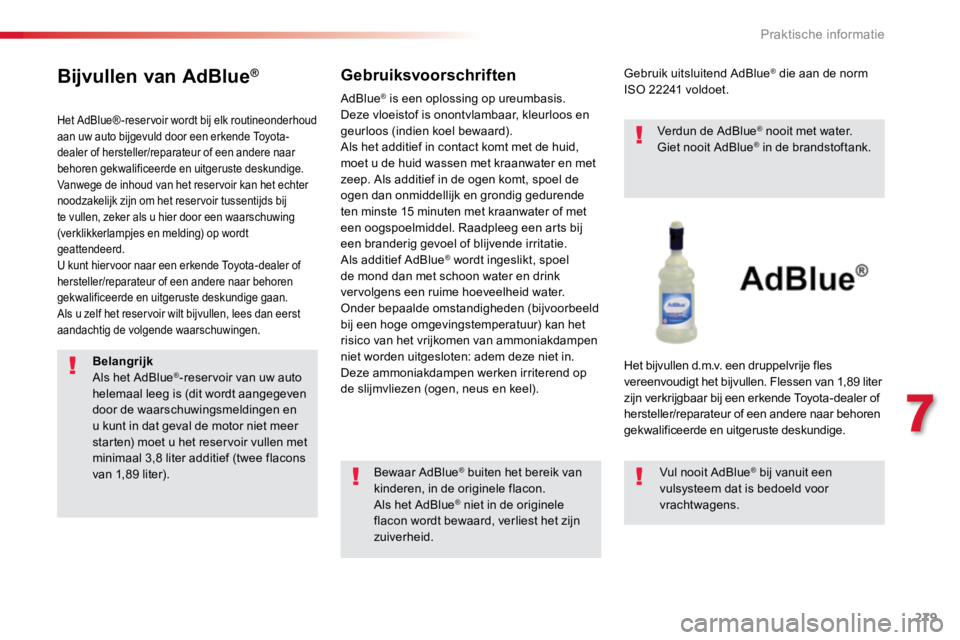

Gebruiksvoorschriften
Bewaar AdBlue® buiten het bereik van
kinderen, in de originele flacon.
Als het AdBlue
® niet in de originele
flacon wordt bewaard, verliest het zijn
zuiverheid. Gebruik uitsluitend AdBlue
® die aan de norm
ISO 22241 voldoet.
Verdun de AdBlue
® nooit met water.
Giet nooit AdBlue® in de brandstoftank.
Het bijvullen d.m.v. een druppelvrije fles
vereenvoudigt het bijvullen. Flessen van 1,89 liter
zijn verkrijgbaar bij een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vul nooit AdBlue
® bij vanuit een
vulsysteem dat is bedoeld voor
vrachtwagens.
AdBlue
® is een oplossing op ureumbasis.
Deze vloeistof is onontvlambaar, kleurloos en
geurloos (indien koel bewaard).
Als het additief in contact komt met de huid,
moet u de huid wassen met kraanwater en met
zeep. Als additief in de ogen komt, spoel de
ogen dan onmiddellijk en grondig gedurende
ten minste 15 minuten met kraanwater of met
een oogspoelmiddel. Raadpleeg een arts bij
een branderig gevoel of blijvende irritatie.
Als additief AdBlue
® wordt ingeslikt, spoel
de mond dan met schoon water en drink
vervolgens een ruime hoeveelheid water.
Onder bepaalde omstandigheden (bijvoorbeeld
bij een hoge omgevingstemperatuur) kan het
risico van het vrijkomen van ammoniakdampen
niet worden uitgesloten: adem deze niet in.
Deze ammoniakdampen werken irriterend op
de slijmvliezen (ogen, neus en keel).
Belangrijk
Als het AdBlue
®-reservoir van uw auto
helemaal leeg is (dit wordt aangegeven
door de waarschuwingsmeldingen en
u kunt in dat geval de motor niet meer
starten) moet u het reservoir vullen met
minimaal 3,8 liter additief (twee flacons
van 1,89 liter).
7
Praktische informatie

280
ProaceVerso_nl_Chap07_info-pratiques_ed01-2016
Voorschriften voor opslag
Bewaar de flacons AdBlue® niet in uw
auto.
AdBlue
® bevriest bij temperaturen lager dan
ongeveer -11°C en verliest zijn kwaliteit bij
temperaturen vanaf 25°C. Het is raadzaam
de flacons koel en buiten direct zonlicht te
bewaren.
Onder deze omstandigheden is de vloeistof ten
minste één jaar houdbaar.
Als de vloeistof bevroren is geweest, kan
deze weer worden gebruikt nadat deze bij
kamertemperatuur volledig is ontdooid.

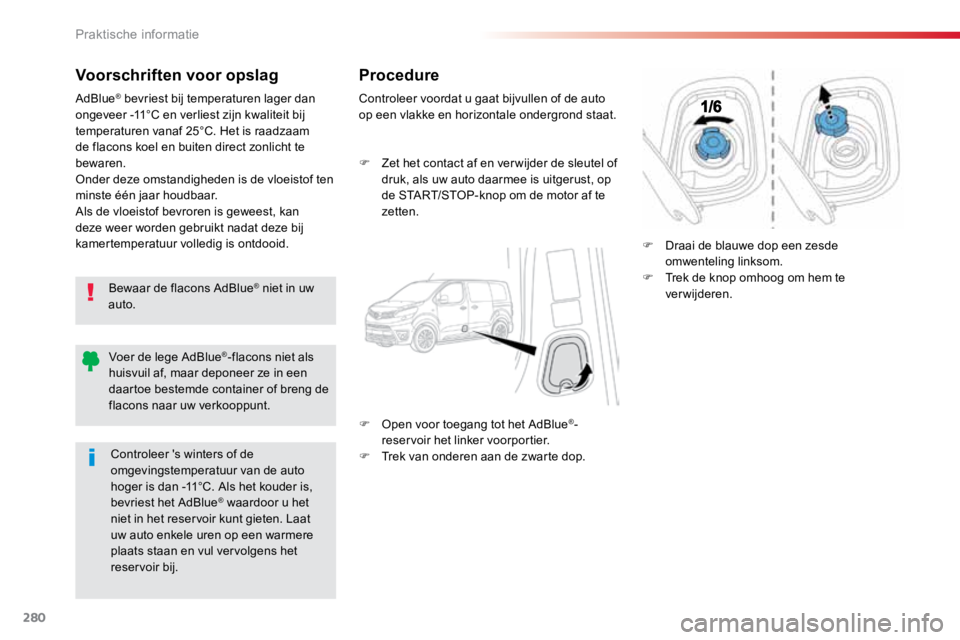

Procedure
Controleer voordat u gaat bijvullen of de auto
op een vlakke en horizontale ondergrond staat.
F Zet het contact af en ver wijder de sleutel of
druk, als uw auto daarmee is uitgerust, op
de START/STOP-knop om de motor af te
zetten.
F Open voor toegang tot het AdBlue
®-
reservoir het linker voorportier.
F Trek van onderen aan de zwarte dop. F
Draai de blauwe dop een zesde
omwenteling linksom.
F Trek de knop omhoog om hem te
verwijderen.
Voer de lege AdBlue
®-flacons niet als
huisvuil af, maar deponeer ze in een
daartoe bestemde container of breng de
flacons naar uw verkooppunt.
Controleer 's winters of de
omgevingstemperatuur van de auto
hoger is dan -11°C. Als het kouder is,
bevriest het AdBlue
® waardoor u het
niet in het reservoir kunt gieten. Laat
uw auto enkele uren op een warmere
plaats staan en vul vervolgens het
reservoir bij.
Praktische informatie
