TOYOTA PROACE VERSO 2018 Instructieboekje (in Dutch)

321
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016

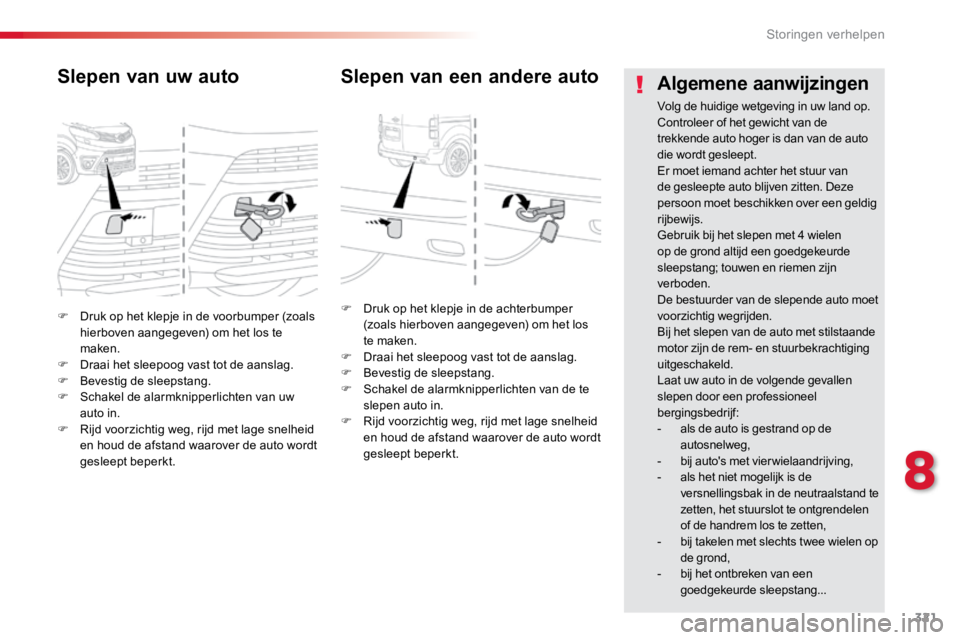

F Druk op het klepje in de voorbumper (zoals
hierboven aangegeven) om het los te
maken.
F Draai het sleepoog vast tot de aanslag.
F Bevestig de sleepstang.
F Schakel de alarmknipperlichten van uw
auto in.
F Rijd voorzichtig weg, rijd met lage snelheid
en houd de afstand waarover de auto wordt
gesleept beperkt.
Slepen van uw auto
F Druk op het klepje in de achterbumper
(zoals hierboven aangegeven) om het los
te maken.
F Draai het sleepoog vast tot de aanslag.
F Bevestig de sleepstang.
F Schakel de alarmknipperlichten van de te
slepen auto in.
F Rijd voorzichtig weg, rijd met lage snelheid
en houd de afstand waarover de auto wordt
gesleept beperkt.
Slepen van een andere auto
Algemene aanwijzingen
Volg de huidige wetgeving in uw land op.
Controleer of het gewicht van de
trekkende auto hoger is dan van de auto
die wordt gesleept.
Er moet iemand achter het stuur van
de gesleepte auto blijven zitten. Deze
persoon moet beschikken over een geldig
rijbewijs.
Gebruik bij het slepen met 4 wielen
op de grond altijd een goedgekeurde
sleepstang; touwen en riemen zijn
verboden.
De bestuurder van de slepende auto moet
voorzichtig wegrijden.
Bij het slepen van de auto met stilstaande
motor zijn de rem- en stuurbekrachtiging
uitgeschakeld.
Laat uw auto in de volgende gevallen
slepen door een professioneel
bergingsbedrijf:
- als de auto is gestrand op de
autosnelweg,
- bij auto's met vier wielaandrijving,
- als het niet mogelijk is de
versnellingsbak in de neutraalstand te
zetten, het stuurslot te ontgrendelen
of de handrem los te zetten,
- bij takelen met slechts twee wielen op
de grond,
- bij het ontbreken van een
goedgekeurde sleepstang...
8
Storingen verhelpen

322
ProaceVerso_nl_Chap08_En-cas-de-panne_ed01-2016
Bij auto's met dieselmotor is het in het geval
van een lege brandstoftank noodzakelijk om
het brandstofsysteem te ontluchten.
Raadpleeg voor alle versies, behalve die met
AdBlue, het desbetreffende overzicht van de
motorruimte.
Brandstoftank leeg (diesel)
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
dieseltankbeveiliging.F
Vul de brandstoftank met minimaal 5 liter
diesel.
F Open de motorkap.
F Maak indien nodig de sierkap los om de
handopvoerpomp te kunnen bereiken.
F Bedien de handopvoerpomp totdat er
weerstand wordt gevoeld (de eerste keer
indrukken kan zwaar zijn).
F Bedien de startmotor om de motor te
starten (als de motor niet gelijk aanslaat,
wacht dan ongeveer 15 seconden en start
de motor opnieuw).
F Als de motor na meerdere pogingen niet
aanslaat, bedien dan de handopvoerpomp
en vervolgens de startmotor opnieuw.
F Plaats de sierkap terug en klem deze vast.
F Sluit de motorkap.
1.6 D-motor
(behalve AdBlue)
Als de motor niet direct aanslaat,
beëindig dan uw startpoging en herhaal
de procedure.
AdBlue-motor
F Vul de brandstoftank met minimaal 5 liter
diesel.
F Zet het contact aan (zonder de motor te
st a r te n).
F Wacht ongeveer 6 seconden en zet het
contact af.
F Herhaal de handelingen 10 keer.
F Bedien de startmotor om de motor te
starten.
Overige motoren
F Vul de brandstoftank met minimaal 5 liter
diesel.
F Open de motorkap.
F Maak indien nodig de sierkap los om de
handopvoerpomp te kunnen bereiken.
F Bedien de handopvoerpomp totdat er
weerstand wordt gevoeld (de eerste keer
indrukken kan zwaar zijn).
F Bedien de startmotor om de motor te
starten (als de motor niet gelijk aanslaat,
wacht dan ongeveer 15 seconden en start
de motor opnieuw).
F Als de motor na meerdere pogingen niet
aanslaat, bedien dan de handopvoerpomp
en vervolgens de startmotor opnieuw.
F Plaats de sierkap terug en klem deze vast.
F Sluit de motorkap.
Storingen verhelpen

323
ProaceVerso_nl_Chap09_caracteristiques-techniques_ed01-2016
Ingeklapte buitenspiegels
Achterdeuren met ruiten AchterklepCompact (L0)
Standaard (L1)
Lang (L2)
* Vergroot laadvermogen.
** Vergroot laadvermogen met verhoogd dak.
*** Volgens land van bestemming.

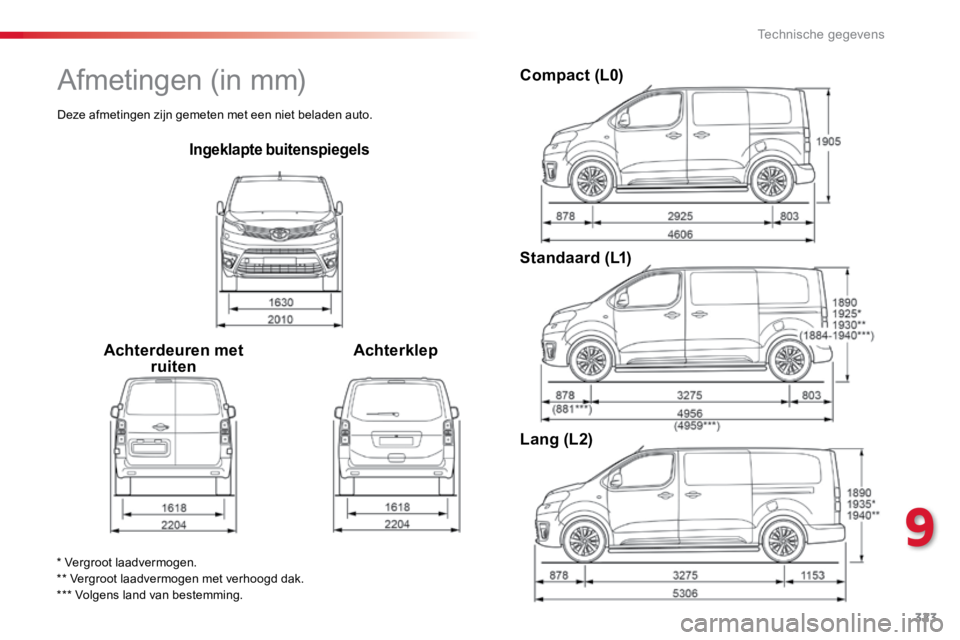

Afmetingen (in mm)
Deze afmetingen zijn gemeten met een niet beladen auto.
9
Technische gegevens

324
ProaceVerso_nl_Chap09_caracteristiques-techniques_ed01-2016
Motoren
Technische gegevens
van de motoren
De technische gegevens van de motor
(cilinderinhoud, maximumvermogen, maximaal
toerental, brandstof, CO
2-uitstoot...) van uw
auto staan vermeld op het kentekenbewijs en in
de commerciële documentatie.
Deze gegevens komen overeen met de op de
motortestbank gehomologeerde waarden, onder
de omstandigheden die zijn vastgelegd in de
Europese regelgeving (richtlijn 1999/99/CE).
Neem voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Gewichten
Het rijklaar gewicht is gelijk aan het ledig
gewicht + de bestuurder (75 kg).
Het maximaal toegestane treingewicht en de
aanhangergewichten gelden tot een hoogte
van maximaal 1000 meter. Het opgegeven
aanhangergewicht dient voor elke extra
1000 meter met 10% te worden verminderd.
Het totale gewicht van de aanhanger kan,
binnen het maximaal toegestane treingewicht,
worden verhoogd indien de belading van de
auto wordt verminderd.
De aanbevolen kogeldruk komt overeen met
het maximale gewicht op de (zonder of met
gereedschap afneembare) trekhaakkogel. Bij hoge buitentemperaturen kunnen de
prestaties van de auto minder worden
om de motor te beschermen. Als de
buitentemperatuur meer dan 37°C
bedraagt, moet het treingewicht worden
verminderd.
Als de buitentemperatuur hoog is, is
het raadzaam de motor, als de auto
stilstaat, 1 - 2 minuten stationair
te laten draaien om de koeling te
vergemakkelijken.
Het trekken van een aanhanger met een
licht beladen auto heeft een negatieve
invloed op het weggedrag.
Met een aangekoppelde aanhanger heeft
de auto een langere remweg.
Bij het trekken van een aanhanger mag
nooit harder worden gereden dan 100 km/h
of de plaatselijk geldende snelheidslimiet
(in Nederland wettelijk 90 km/h).
M TAC
: maximaal technisch toegestaan
totaalgewicht.
MTRA : maximaal toegestaan treingewicht.
Gewichten en
aanhangergewichten
De gewichten een aanhangergewichten van uw
auto staan vermeld op het kentekenbewijs van
uw auto en in de commerciële documentatie.
U vindt deze waarden ook op het plaatje of de
sticker van de constructeur.
Neem voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Technische gegevens

325
ProaceVerso_nl_Chap09_caracteristiques-techniques_ed01-2016
Dieselmotoren EURO 6
* Verhoogd nuttig laadvermogen.Motor
Motorcode
VersnellingsbakInhoud car ter,
met ver vangen filter (liter) LengteAanhanger
ongeremd (kg)
8-9 plaatsen Aanbevolen
kogeldruk (kg)
8-9 plaatsen
1.6D- 4D 95HP 3 W Z-T V
(DV6FDU)
Handgeschakeld, 5 versnellingen (BVM5)5,6 L0, L1, L2
75072
L1 *, L 2 * 80
1.6D- 4D 95HP 3 W Z-T V
(DV6FDU) Elektronisch
gestuurd,
6 versnellingen (ETG6) 5,6L0, L1, L2
72
L1 *, L 2 * 80
1.6D- 4D 115 H P 3 W Z- H V
(DV6FCU)
Handgeschakeld, 6 versnellingen (BVM 6)5,6 L0, L1, L2
72
L1 *, L 2 * 80
9
Technische gegevens

326
ProaceVerso_nl_Chap09_caracteristiques-techniques_ed01-2016
* Verhoogd nuttig laadvermogen.Motor
Motorcodes
VersnellingsbakInhoud car ter,
met ver vangen filter (liter) LengteAanhanger
ongeremd (kg)
8-9 plaatsen Aanbevolen
kogeldruk (kg)
8-9 plaatsen
2.0D- 4D 180HP4W Z- F T V
(DW10FE) -
6 .1 L0, L1, L2
750-
L1 *, L 2 * -
2.0D- 4D
120 H P4W Z- F T V
(DW10FDU)Handgeschakeld, 6 versnellingen (BVM 6)6 .1 L0, L1, L2
75092
L1 *, L 2 * 10 0
2.0D- 4D
150HP4W Z- FH V
(DW10 FC) Automatisch,

6 versnellingen ( E AT 6) 5 .1L0, L1, L2
80
L1 *, L 2 * 88
Technische gegevens

327
ProaceVerso_nl_Chap09_caracteristiques-techniques_ed01-2016
IdentificatieDe auto is voorzien van verschillende zichtbare merktekens voor de identificatie en registratie van de auto.
A. Voertuigidentificatienummer (VIN)
onder de motorkap .
Dit nummer is ingeslagen in de carrosserie,
bij de wielkast rechts voor.
Controleer de bandenspanning
minimaal één keer per maand, bij koude
banden.
Een te lage bandenspanning
veroorzaakt een hoger
brandstofverbruik.
B.
Voertuigidentificatienummer (VIN) op
de onderste voorruittraverse.
Dit nummer staat op een sticker en is
zichtbaar door de voorruit. C.
Constructeurssticker.
Deze eenmalige sticker, die rechts of links
op de middenstijl is aangebracht, bevat de
volgende informatie:
- de naam van de fabrikant,
- het Europese typegoedkeuringsnummer,
- het voertuigidentificatienummer (VIN),
- het maximaal technisch toelaatbare
totaalgewicht,
- het maximaal toelaatbare treingewicht,
- de maximale belasting op de vooras,
- de maximale belasting op de achteras. D.
Sticker bandenspanning/kleurcode van
de lak.
Deze sticker, die op de middenstijl aan
bestuurderszijde is bevestigd, bevat de
volgende informatie:
- bandenspanning zonder en met volle
belading,
- bandenmaat (met de belastingsindex en
de snelheidsaanduiding van de band),
- bandenspanning van het reservewiel,
- kleurcode van de lak.
9
Technische gegevens

328
ProaceVerso_nl_Chap10a_BTA_ed01-2016
ERA-GLONASS emergency call system (Indien aanwezig)
Wanneer de elektronische
eenheid airbags een botsing heeft
gedetecteerd, wordt onafhankelijk van
het eventueel afgaan van de airbags,
automatisch een noodoproep gedaan.
Noodoproep met lokalisatiefunctie
Druk in geval van nood langer dan
2 seconden op deze toets.
Het knipperen van het groene LED-
lampje en een gesproken bericht
bevestigen dat de oproep naar de
helpdesk van "Noodoproep met
lokalisatiefunctie" is verstuurd*.
Door deze toets meteen opnieuw in te drukken, wordt de
oproep geannuleerd.
Het groene LED-lampje dooft.
De oproep wordt ook geannuleerd door, op ieder willekeurig
moment, de toets langer dan 8 seconden in te drukken.
Het groene LED-lampje blijft branden (zonder te
knipperen) wanneer de verbinding tot stand is gebracht.
Aan het einde van het gesprek gaat het lampje uit.
Deze oproep wordt beheerd door de helpdesk
van "Noodoproep met lokalisatiefunctie" die
de informatie over de lokalisatie van de auto
ontvangt en een waarschuwing kan zenden
naar de gekwalificeerde hulpdiensten.
In landen waar de helpdesk niet operationeel
is of wanneer de lokalisatie uitdrukkelijk
is geweigerd, wordt de oproep meteen
doorgestuurd naar de hulpdiensten (112),
zonder lokalisatie.*
Deze diensten zijn afhankelijk van bepaalde
voorwaarden en beschikbaarheid.
Raadpleeg het Toyota-netwerk.
Audio en telematica

329
ProaceVerso_nl_Chap10a_BTA_ed01-2016
Pechhulp met lokalisatiefunctie
Om technische redenenen, zoals het
verbeteren van de telematicadiensten
aan de klant, behoudt de fabrikant zich
het recht voor om op elk willekeurig
moment het telematicasysteem in de
auto te wijzigen.
Bij een storing in het systeem kan er
wel met de auto worden gereden. Druk langer dan 2 seconden op
deze toets voor het aanvragen
van hulp bij het stranden van de
auto.
Een gesproken bericht bevestigt
dat de oproep is verstuurd*.
Door deze toets meteen opnieuw in te drukken,
wordt de aanvraag geannuleerd.
Dit wordt bevestigd door een gesproken
bericht.Geolokalisatie
U kunt de geolokalisatie uitschakelen door gelijktijdig
op de toetsen "Noodoproep met lokalisatiefunctie"
en "Pechhulp met lokalisatiefunctie" te drukken en
vervolgens op "Pechhulp met lokalisatiefunctie" te
drukken om te bevestigen.
Druk om de geolokalisatie weer in te schakelen
nogmaals gelijktijdig op de toetsen "Noodoproep
met lokalisatiefunctie" en "Pechhulp met
lokalisatiefunctie" en vervolgens op "Pechhulp
met lokalisatiefunctie" om te bevestigen.
Als het oranje lampje blijft branden, moet de
noodbatterij worden vervangen.
In beide gevallen kan er mogelijk geen
noodoproep of pechhulpoproep worden
verstuurd.
Raadpleeg zo snel mogelijk een erkend
reparateur.
Werking van het systeem
Bij het aanzetten van het
contact gaat het groene lampje
3 seconden branden. Dit duidt
op een goede werking van het
systeem.
Het knipperen en vervolgens
doven van het oranje lampje duidt
op een storing in het systeem.
* Deze dienst is afhankelijk van bepaalde
voorwaarden en beschikbaarheid.
Raadpleeg het Toyota-netwerk.
.
Audio en telematica
