TOYOTA PROACE VERSO 2018 Instrukcja obsługi (in Polish)
Manufacturer: TOYOTA, Model Year: 2018, Model line: PROACE VERSO, Model: TOYOTA PROACE VERSO 2018Pages: 504, PDF Size: 74.42 MB
Page 181 of 504

181
ProaceVerso_pl_Chap05_securite_ed01-2016
Zgodnie z przepisami europejskimi, tabela prezentuje możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa
i homologowanych jako uniwersalne (a), w zależności od wagi dziecka i miejsca w samochodzie:Miejsca Waga i orientacyjny wiek dziecka
Poniżej 13 kg (grupy 0 (b) i 0+)
Do ≈ 1 roku Od 9 do 18 kg
(grupa 1)
Od 1 do ≈ 3 lat Od 15 do 25 kg
(grupa 2)
Od 3 do ≈ 6 lat Od 22 do 36 kg
(grupa 3)
Od 6 do ≈ 10 lat
Rząd 1. (c) (d) Z pojedynczym
fotelem, miejsce pasażera U
UUU
Z kanapą, miejsce boczne U
UUU
Z kanapą, miejsce środkowe X
XXX
Rząd 2. (e) (f) Miejsca boczne
UUUU
Miejsce boczne UUUU
Rząd 3. (e) (f) Miejsca boczne
UUUU
Miejsce boczne UUUU

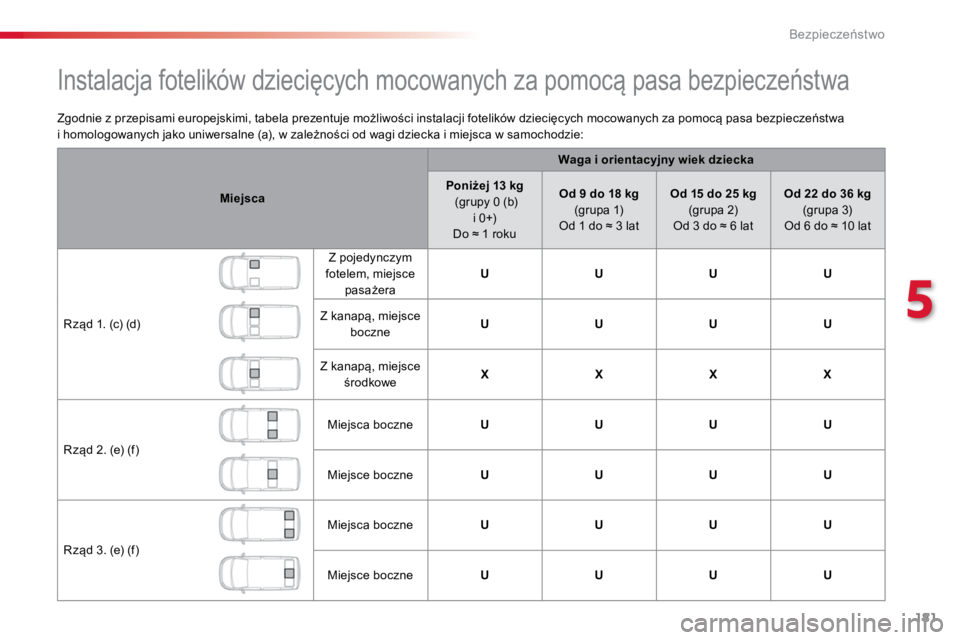

Instalacja fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa
5
Bezpieczeństwo
Page 182 of 504

182
ProaceVerso_pl_Chap05_securite_ed01-2016
(a) Fotelik dziecięcy uniwersalny: fotelik
dziecięcy, który można instalować we
wszystkich samochodach przy użyciu pasa
bezpieczeństwa.
(b): Grupa 0: od urodzenia do 10 kg. Gondoli
i "łóżeczek samochodowych" nie można
instalować na przednim fotelu pasażera.
(c): Przed montażem fotelika dziecięcego
należy zapoznać się z przepisami
obowiązującymi w danym kraju.
(d) Kiedy fotelik dziecięcy "tyłem do kierunku
jazdy" instaluje się na miejscu pasażera
z przodu, czołową poduszkę powietrzną
pasażera należy koniecznie wyłączyć.
Zaniedbanie tego grozi poważnym
zranieniem albo śmiercią dziecka
w momencie zadziałania poduszki
powietrznej.
Kiedy fotelik dziecięcy "przodem do
kierunku jazdy" instaluje się na miejscu
pasażera z przodu, czołowa poduszka
powietrzna pasażera musi pozostać
włączona.
(e) Aby zainstalować fotelik dziecięcy na
tylnym miejscu, należy przesunąć do
przodu przednie siedzenia i wyprostować
oparcie, aby zapewnić odpowiednią ilość
miejsca na fotelik i nogi dziecka.
(f) Aby zainstalować fotelik dziecięcy na
tylnym miejscu, "tyłem do kierunku jazdy"
lub "przodem do kierunku jazdy", ustawić
tylne siedzenie w położeniu maksymalnie

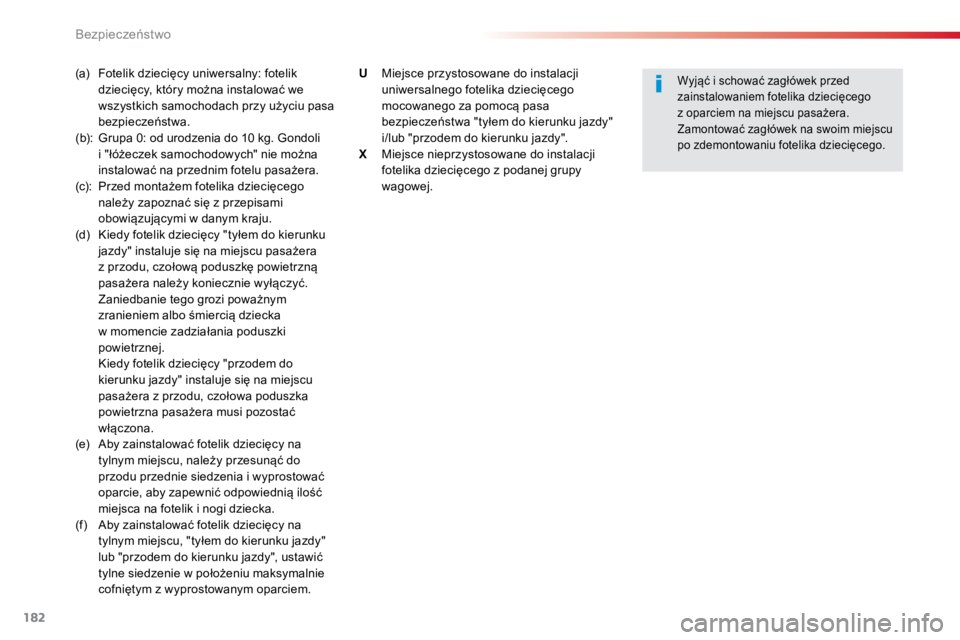

cofniętym z wyprostowanym oparciem.Wyjąć i schować zagłówek przed
zainstalowaniem fotelika dziecięcego
z oparciem na miejscu pasażera.
Zamontować zagłówek na swoim miejscu
po zdemontowaniu fotelika dziecięcego.U Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa
bezpieczeństwa "tyłem do kierunku jazdy"
i/lub "przodem do kierunku jazdy".
X Miejsce nieprzystosowane do instalacji
fotelika dziecięcego z podanej grupy
wagowej.
Bezpieczeństwo
Page 183 of 504

183
ProaceVerso_pl_Chap05_securite_ed01-2016

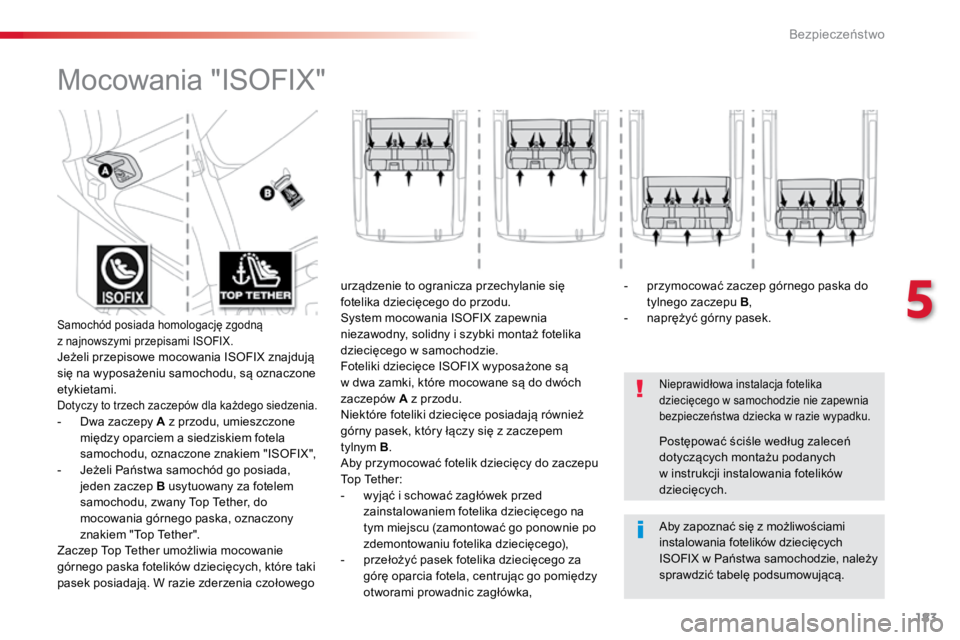

Mocowania "ISOFIX"
Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie zapewnia
bezpieczeństwa dziecka w razie wypadku.
Aby zapoznać się z możliwościami
instalowania fotelików dziecięcych
ISOFIX w Państwa samochodzie, należy
sprawdzić tabelę podsumowującą. Postępować ściśle według zaleceń
dotyczących montażu podanych
w instrukcji instalowania fotelików
dziecięcych.
Samochód posiada homologację zgodną
z najnowszymi przepisami ISOFIX.
Jeżeli przepisowe mocowania ISOFIX znajdują
się na wyposażeniu samochodu, są oznaczone
etykietami.
Dotyczy to trzech zaczepów dla każdego siedzenia.- Dwa zaczepy A z przodu, umieszczone
między oparciem a siedziskiem fotela
samochodu, oznaczone znakiem "ISOFIX",
- Jeżeli Państwa samochód go posiada,
jeden zaczep B usytuowany za fotelem
samochodu, zwany Top Tether, do
mocowania górnego paska, oznaczony
znakiem "Top Tether".
Zaczep Top Tether umożliwia mocowanie
górnego paska fotelików dziecięcych, które taki
pasek posiadają. W razie zderzenia czołowego urządzenie to ogranicza przechylanie się
fotelika dziecięcego do przodu.
System mocowania ISOFIX zapewnia
niezawodny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Foteliki dziecięce ISOFIX wyposażone są
w dwa zamki, które mocowane są do dwóch
zaczepów A z przodu.
Niektóre foteliki dziecięce posiadają również
górny pasek, który łączy się z zaczepem
tylnym
B.
Aby przymocować fotelik dziecięcy do zaczepu
Top Tether:
- wyjąć i schować zagłówek przed
zainstalowaniem fotelika dziecięcego na
tym miejscu (zamontować go ponownie po
zdemontowaniu fotelika dziecięcego),
- przełożyć pasek fotelika dziecięcego za
górę oparcia fotela, centrując go pomiędzy
otworami prowadnic zagłówka, -
przymocować zaczep górnego paska do
tylnego zaczepu B ,
- naprężyć górny pasek.
5
Bezpieczeństwo
Page 184 of 504

184
ProaceVerso_pl_Chap05_securite_ed01-2016

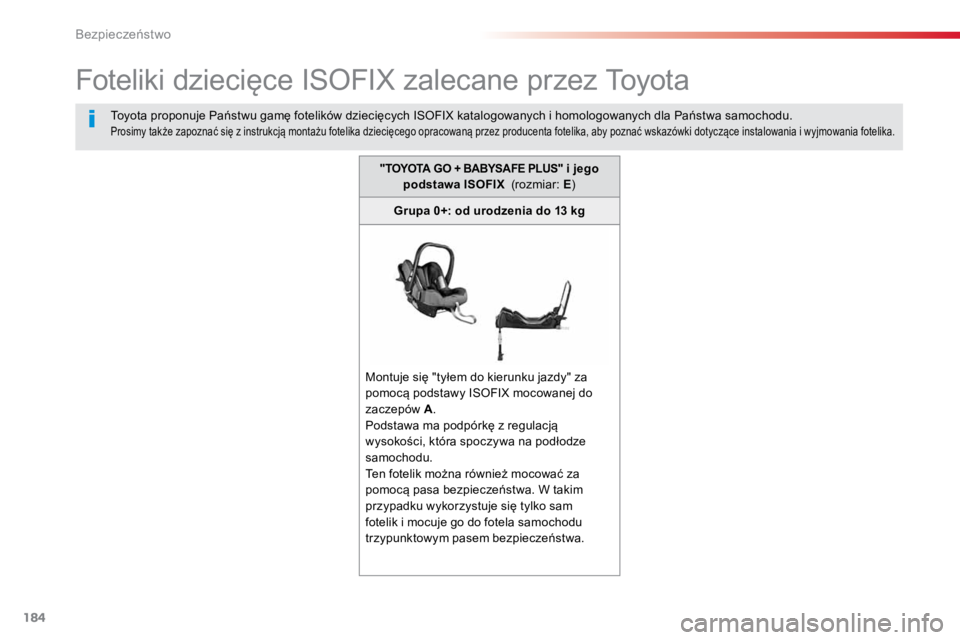

Foteliki dziecięce ISOFIX zalecane przez Toyota
Toyota proponuje Państwu gamę fotelików dziecięcych ISOFIX katalogowanych i homologowanych dla Państwa samochodu.Prosimy także zapoznać się z instrukcją montażu fotelika dziecięcego opracowaną przez producenta fotelika, aby poznać wskazówki dotyczące instalowania i wyjmowania fotelika.
"TOYOTA GO + BABYSAFE PLUS" i jego
podstawa ISOFIX (rozmiar: E )
Grupa 0+: od urodzenia do 13 kg
Montuje się "tyłem do kierunku jazdy" za
pomocą podstawy ISOFIX mocowanej do
zaczepów A .
Podstawa ma podpórkę z regulacją
wysokości, która spoczywa na podłodze
samochodu.
Ten fotelik można również mocować za
pomocą pasa bezpieczeństwa. W takim
przypadku wykorzystuje się tylko sam
fotelik i mocuje go do fotela samochodu
trzypunktowym pasem bezpieczeństwa.
Bezpieczeństwo
Page 185 of 504

185
ProaceVerso_pl_Chap05_securite_ed01-2016
TOYOTA DUO PLUS (rozmiar: B1)
Grupa 1: od 9 do 18 kg
Instaluje się wyłącznie przodem do kierunku
j a zdy.
Mocowany jest do pierścieni A , jak również
do pierścienia B, zwanego TOP TETHER, za
pomocą górnego pasa.
Trzy pozycje pochylenia kadłuba: siedząca,
półleżąca i leżąca.
Ten fotelik dziecięcy może być
również instalowany na siedzeniach
niewyposażonych w mocowania ISOFIX.
W takim wypadku należy go bezwzględnie
przymocować do siedzenia trzypunktowym
pasem bezpieczeństwa. Ustawić przedni
fotel pojazdu w taki sposób, aby stopy
dziecka nie dotykały oparcia.
5
Bezpieczeństwo
Page 186 of 504

186
ProaceVerso_pl_Chap05_securite_ed01-2016
Instalowanie fotelików dziecięcych ISOFIX
Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych ISOFIX w samochodzie, na
siedzeniach wyposażonych w mocowania ISOFIX.
W przypadku uniwersalnych i półuniwersalnych fotelików dziecięcych ISOFIX klasa rozmiaru ISOFIX fotelika dziecięcego, określona literą między A
i G, jest umieszczona na foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0) Do około
6. miesiąca Poniżej 10 kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1. roku Od 9 do 18 kg (grupa 1)
Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIX Gondola
"tyłem do kierunku jazdy""tyłem do kierunku jazdy""przodem do kierunku jazdy"
Klasa wielkości ISOFIXFG CD EC DABB1
1. rząd z kanapą 2-miejscową
lub pojedynczym fotelem Nie ISOFIX
2. rząd
z kanapą
2-miejscową w 1. rzędzie Miejsce
boczne prawe
X
XIL- SU X IUF, IL- SU
Miejsce
środkowe X
XIL- SU X IUF, IL- SU
Miejsce
boczne lewe X
IL- SU IL- SUIUF, IL- SU
Bezpieczeństwo
Page 187 of 504

187
ProaceVerso_pl_Chap05_securite_ed01-2016
Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0) Do około
6. miesiąca Poniżej
10 kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1. roku Od 9 do 18 kg (grupa 1)
Od 1. do około 3. roku
Typ fotelika dziecięcego ISOFIX Gondola"tyłem do kierunku
jazdy" "tyłem do
kierunku jazdy" "przodem do kierunku
jazdy"
Klasa wielkości ISOFIX FG CD EC DABB1
2. rząd z
pojedynczymi fotelami w 1. rzędzie
Miejsce
boczne prawe X
IL- SU IL- SU IL- SUIUF, IL- SU
Miejsce
środkowe IL- SU
IL- SUIL- SUIUF, IL- SU
Miejsce
boczne lewe X
IL- SU IL- SUIUF, IL- SU
3. rząd XXXIUF, IL- SU
5
Bezpieczeństwo
Page 188 of 504

188
ProaceVerso_pl_Chap05_securite_ed01-2016
IUF: Miejsce dostosowane do instalacji fotelików
dziecięcych Isofix U niwersalnych ( F)
"Przodem do kierunku jazdy" mocowanych
za pomocą górnego pasa.
IL- SU :
Miejsce dostosowane do instalacji fotelika
dziecięcego Isofix ( S) Pół-( U)niwersalnego:
- "tyłem do kierunku jazdy", wyposażonego
w górny pas lub w podpórkę,
- "przodem do kierunku jazdy",
wyposażonego w podpórkę,
- gondoli wyposażonej w górny pasek lub
podpórkę.
X: Miejsce nieprzystosowane do instalacji
fotelika dziecięcego ze wskazanej grupy
wagowej. Wyjąć i schować zagłówek przed
zainstalowaniem fotelika dziecięcego
z oparciem na miejscu pasażera.
Zamontować zagłówek zaraz po
zdemontowaniu fotelika. Aby uzyskać więcej informacji na temat
Mocowań ISOFIX
i górnego pasa,
należy zapoznać się z odpowiednią
rubryką.
Bezpieczeństwo
Page 189 of 504

189
ProaceVerso_pl_Chap05_securite_ed01-2016

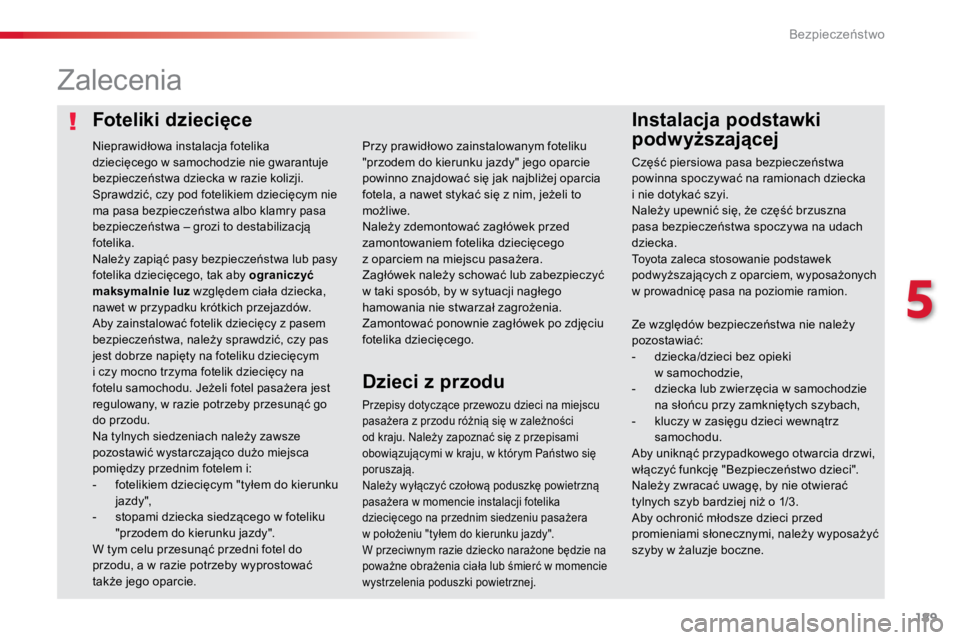

Foteliki dziecięceInstalacja podstawki
podwyższającej
Zalecenia
Przepisy dotyczące przewozu dzieci na miejscu
pasażera z przodu różnią się w zależności
od kraju. Należy zapoznać się z przepisami
obowiązującymi w kraju, w którym Państwo się
poruszają.
Należy wyłączyć czołową poduszkę powietrzną
pasażera w momencie instalacji fotelika
dziecięcego na przednim siedzeniu pasażera
w położeniu "tyłem do kierunku jazdy".
W przeciwnym razie dziecko narażone będzie na
poważne obrażenia ciała lub śmierć w momencie
wystrzelenia poduszki powietrznej.
Przy prawidłowo zainstalowanym foteliku
"przodem do kierunku jazdy" jego oparcie
powinno znajdować się jak najbliżej oparcia
fotela, a nawet stykać się z nim, jeżeli to
możliwe.
Należy zdemontować zagłówek przed
zamontowaniem fotelika dziecięcego
z oparciem na miejscu pasażera.
Zagłówek należy schować lub zabezpieczyć
w taki sposób, by w sytuacji nagłego
hamowania nie stwarzał zagrożenia.
Zamontować ponownie zagłówek po zdjęciu
fotelika dziecięcego.Nieprawidłowa instalacja fotelika
dziecięcego w samochodzie nie gwarantuje
bezpieczeństwa dziecka w razie kolizji.
Sprawdzić, czy pod fotelikiem dziecięcym nie
ma pasa bezpieczeństwa albo klamry pasa
bezpieczeństwa – grozi to destabilizacją
fotelika.
Należy zapiąć pasy bezpieczeństwa lub pasy
fotelika dziecięcego, tak aby ograniczyć
maksymalnie luz względem ciała dziecka,
nawet w przypadku krótkich przejazdów.
Aby zainstalować fotelik dziecięcy z pasem
bezpieczeństwa, należy sprawdzić, czy pas
jest dobrze napięty na foteliku dziecięcym
i czy mocno trzyma fotelik dziecięcy na
fotelu samochodu. Jeżeli fotel pasażera jest
regulowany, w razie potrzeby przesunąć go
do przodu.
Na tylnych siedzeniach należy zawsze
pozostawić wystarczająco dużo miejsca
pomiędzy przednim fotelem i:
- fotelikiem dziecięcym "tyłem do kierunku
ja zdy ",
- stopami dziecka siedzącego w foteliku
"przodem do kierunku jazdy".
W tym celu przesunąć przedni fotel do
przodu, a w razie potrzeby wyprostować
także jego oparcie.
Dzieci z przodu
Część piersiowa pasa bezpieczeństwa
powinna spoczywać na ramionach dziecka
i nie dotykać szyi.
Należy upewnić się, że część brzuszna
pasa bezpieczeństwa spoczywa na udach
dziecka.
Toyota zaleca stosowanie podstawek
podwyższających z oparciem, wyposażonych
w prowadnicę pasa na poziomie ramion.
Ze względów bezpieczeństwa nie należy
pozostawiać:
- dziecka/dzieci bez opieki
w samochodzie,
- dziecka lub zwierzęcia w samochodzie
na słońcu przy zamkniętych szybach,
- kluczy w zasięgu dzieci wewnątrz
samochodu.
Aby uniknąć przypadkowego otwarcia drzwi,
włączyć funkcję "Bezpieczeństwo dzieci".
Należy zwracać uwagę, by nie otwierać
tylnych szyb bardziej niż o 1/3.
Aby ochronić młodsze dzieci przed
promieniami słonecznymi, należy wyposażyć
szyby w żaluzje boczne.
5
Bezpieczeństwo
Page 190 of 504

190
ProaceVerso_pl_Chap05_securite_ed01-2016
Zabezpieczenie
mechaniczne dzieci
Blokada
Odblokowanie
Blokada ręczna, uniemożliwiająca otwarcie
bocznych drzwi przesuwnych za pomocą
wewnętrznej klamki.
Bezpieczeństwo dzieci − blokada elektryczna
System zdalnego sterowania, uniemożliwiający otwarcie tylnych drzwi (przesuwnych drzwi
bocznych, tylnych drzwi skrzydłowych z oknem lub tylnej klapy bagażnika), z wykorzystaniem ich
wewnętrznych kontrolek.Kontrolka przycisku zapala się i wyświetla się
komunikat potwierdzający włączenie.
Kontrolka jest zapalona, jeżeli bezpieczeństwo
dzieci jest włączone.
Otwieranie drzwi od zewnątrz jest możliwe. Kontrolka przycisku gaśnie i wyświetla się
komunikat potwierdzający wyłączenie.
Kontrolka nie świeci się, jeżeli bezpieczeństwo
dzieci jest wyłączone.
Włączenie
F
Przy włączonym zapłonie
nacisnąć ten przycisk. F
Przy włączonym zapłonie
ponownie nacisnąć ten przycisk.
Wyłączenie
F Przestawić do góry dźwigienkę
usytuowaną na bocznej
powierzchni bocznych drzwi.
F Przestawić do dołu dźwigienkę
usytuowaną na bocznej
powierzchni bocznych drzwi.
Bezpieczeństwo
