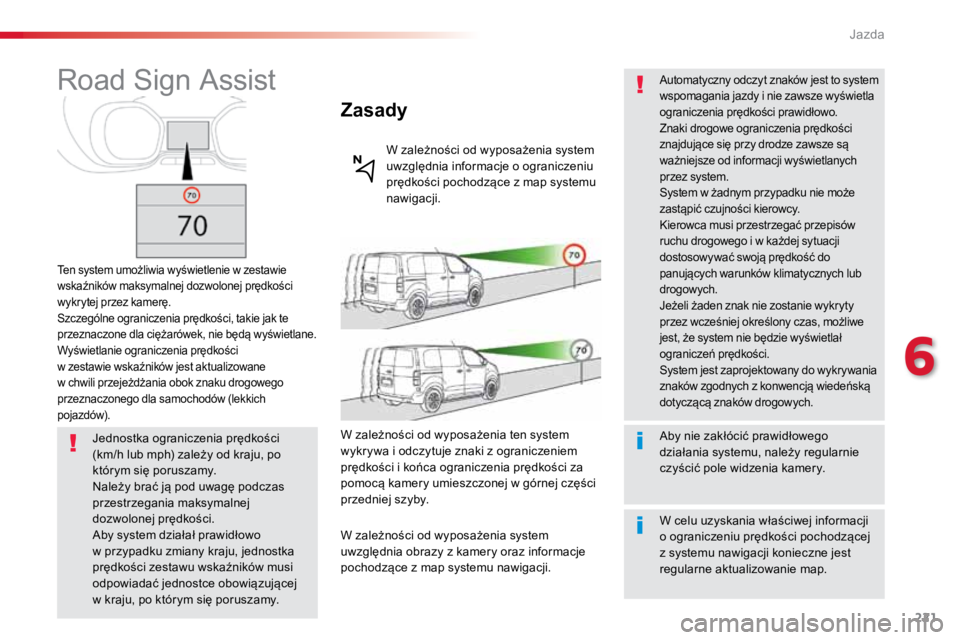

Road Sign Assist
Ten system umożliwia wyświetlenie w zestawie
wskaźników maksymalnej dozwolonej prędkości
wykrytej przez kamerÄ™.
Szczególne ograniczenia prędkości, takie jak te
przeznaczone dla ciężarówek, nie będą wyświetlane.
Wyświetlanie ograniczenia prędkości
w zestawie wskaźników jest aktualizowane
w chwili przejeżdżania obok znaku drogowego
przeznaczonego dla samochodów (lekkich
pojazdów).
Zasady
W zależności od wyposażenia system
uwzględnia informacje o ograniczeniu
prędkości pochodzące z map systemu
nawigacji.
Jednostka ograniczenia prędkości
(km/h lub mph) zależy od kraju, po
którym się poruszamy.
Należy brać ją pod uwagę podczas
przestrzegania maksymalnej
dozwolonej prędkości.
Aby system działał prawidłowo
w przypadku zmiany kraju, jednostka
prędkości zestawu wskaźników musi
odpowiadać jednostce obowiązującej
w kraju, po którym się poruszamy. W zależności od wyposażenia ten system
wykrywa i odczytuje znaki z ograniczeniem
prędkości i końca ograniczenia prędkości za
pomocą kamery umieszczonej w górnej części
przedniej szyby.
W zależności od wyposażenia system
uwzględnia obrazy z kamery oraz informacje
pochodzÄ…ce z map systemu nawigacji.
Aby nie zakłócić prawidłowego
działania systemu, należy regularnie
czyścić pole widzenia kamery.
Automatyczny odczyt znaków jest to system
wspomagania jazdy i nie zawsze wyświetla
ograniczenia prędkości prawidłowo.
Znaki drogowe ograniczenia prędkości
znajdujÄ…ce siÄ™ przy drodze zawsze sÄ…
ważniejsze od informacji wyświetlanych
przez system.
System w żadnym przypadku nie może
zastąpić czujności kierowcy.
Kierowca musi przestrzegać przepisów
ruchu drogowego i w każdej sytuacji
dostosowywać swoją prędkość do
panujących warunków klimatycznych lub
drogowych.
Jeżeli żaden znak nie zostanie wykryty
przez wcześniej określony czas, możliwe
jest, że system nie będzie wyświetlał
ograniczeń prędkości.
System jest zaprojektowany do wykrywania
znaków zgodnych z konwencją wiedeńską
dotyczącą znaków drogowych.
W celu uzyskania właściwej informacji
o ograniczeniu prędkości pochodzącej
z systemu nawigacji konieczne jest
regularne aktualizowanie map.
6
Jazda
Page 222 of 504

222
ProaceVerso_pl_Chap06_conduite_ed01-2016
System jest włączony, ale nie wykrywa
informacji o ograniczeniu prędkości.Kierowca, jeżeli chce, dostosowuje
prędkość samochodu do informacji
podanych przez system.
Wyświetlanie prędkości
1. Wskazanie ograniczenia prędkości.
Wyświetlanie w polu widzenia drogi
Włączanie / wyłączanie
Włączanie albo wyłączanie funkcji odbywa się
z poziomu menu konfiguracyjnego samochodu.
Wyświetlanie w zestawie wskaźników
System wyświetla wartość po wykryciu
informacji o ograniczeniu prędkości.
Z radioodtwarzaczem
W menu " Personalizacja − Konfiguracja "
włączyć/wyłączyć " Zalecenia prędkości ".
Z ekranem dotykowym
W menu ustawiania parametrów pojazdu
włączyć/wyłączyć "Wyświetlanie zalecanej
prędkości ".
Jazda
Page 223 of 504

223
ProaceVerso_pl_Chap06_conduite_ed01-2016
Zapamiętywanie prędkości
zadanej
To zapamiętywanie jest dodatkiem do Road
Sign Assist.
Naciskając przycisk zapamiętywania na
kontrolkach ogranicznika prędkości przy
standardowym tempomacie lub adaptive cruise
control, kierowca może wybrać dostosowanie
ustawienia prędkości do zaproponowanego
ograniczenia prędkości.
To ustawienie prędkości zastępuje wówczas
poprzednie ustawienie prędkości ogranicznika
prędkości i/lub adaptive cruise control.Więcej informacji na temat
ogranicznika prędkości, prędkości
podróżnej lub adaptive cruise
control , podano w odpowiedniej
części.
Sterowanie na kierownicy
1. Wybór trybu ogranicznika/regulatora.
2. Zapamiętanie prędkości zadanej.
Ograniczenia działania
Przepisy dotyczące ograniczeń prędkości są
właściwe dla każdego kraju.
System nie bierze pod uwagÄ™ zmniejszenia
ograniczeń prędkości w następujących
przypadkach:
- złe warunki atmosferyczne (deszcz, śnieg),
- zanieczyszczenie powietrza,
- przyczepa, przyczepa kempingowa,
- jazda z łańcuchami śniegowymi,
- naprawa opony za pomocÄ… zestawu do
prowizorycznej naprawy opon,
- młodzi kierowcy.
System może ulegać zakłóceniom lub może nie
działać w następujących sytuacjach:
- zła widoczność (niedostatecznie
oświetlenie drogi, opady śniegu, deszczu,
m g Å‚ a),
- strefa przedniej szyby usytuowana
przed kamerÄ… zabrudzona, zaparowana,
oszroniona, zaśnieżona, uszkodzona lub
zaklejona foliÄ… samoprzylepnÄ…,
- uszkodzenie kamery,
- mapy nieaktualne lub z błędami,
- zakryte tablice (inne pojazdy, roślinność,
Å› ni e g),
- tablice ograniczenia prędkości niezgodne
z normą, uszkodzone albo zniekształcone.
Należy regularnie czyścić przednią
szybÄ™ przed kamerÄ….
6
Jazda
Page 224 of 504

224
MEMMEM
ProaceVerso_pl_Chap06_conduite_ed01-2016
3.
Wskazanie ograniczenia prędkości.
4. Żądanie zapamiętania prędkości.
5. Bieżąca prędkość zadana.
Wyświetlanie w zestawie wskaźników
Wyświetlanie na przedniej szybie Zapamiętywanie
F
Po włączeniu ogranicznika/regulatora,
wyświetlają się odnośne informacje.
Po wykryciu tablicy system wyświetla
wartość ograniczenia prędkości i proponuje
zapamiętanie jej jako prędkości zadanej.
Ikona " MEM" miga przez kilka sekund na
wyświetlaczu.
F Nacisnąć po raz pierwszy
ten przycisk, aby wyświetlić
proponowaną prędkość
granicznÄ…. F
Nacisnąć po raz drugi ten
przycisk, aby potwierdzić nową
prędkość zadaną.
Jazda
Page 225 of 504

225
GAP
MEM
ProaceVerso_pl_Chap06_conduite_ed01-2016
Sterowanie przy kierownicy
6. Sygnalizacja włączenia/pauzy
ograniczenia.
7. Wskaźnik wyboru trybu ogranicznika.
8. Wartość zadanej prędkości.
Ogranicznik prędkości ("LIMIT")
System uniemożliwia przekroczenie prędkości samochodu zaprogramowanej przez kierowcę .
Ogranicznik nie może w żadnym
przypadku wyręczać kierowcy
w przestrzeganiu ograniczenia prędkości,
kierowca musi być zawsze czujny.
Po osiągnięciu prędkości granicznej dalsze
naciskanie pedału przyspieszenia nie daje
efektów.
1. Wybór trybu ogranicznika.
2. Zmniejszanie zaprogramowanej prędkości.
3. Zwiększanie zaprogramowanej prędkości.
4. Włączenie/pauza ograniczenia.
5. Jeśli jest on zamontowany w pojeździe,
wyświetlić wykaz zapamiętanych
prędkości lub wpisać do pamięci prędkość
sugerowaną przez układ Road Sign Assist.
Wyświetlanie w zestawie wskaźników
Wartość zaprogramowanej prędkości pozostaje
w pamięci do momentu wyłączenia zapłonu.
Więcej informacji na temat tego
przycisku i adaptive cruise
control , podano w odpowiedniej
części.
Więcej informacji na temat
działania Adjustable Speed
Limiter (ASL) , podano w
odpowiedniej części.
Wyświetlanie w polu widzenia drogi
Więcej informacji na temat układu
Road Sign Assist , a w szczególności
ich zapamiętywania, podano w
odpowiedniej części.
6
Jazda
Page 226 of 504

226
ProaceVerso_pl_Chap06_conduite_ed01-2016
Włączanie / Pauza
F Ustawić pokrętło 1 w położeniu "LIMIT" :
następuje wybór trybu ogranicznika, chyba
że jest już włączony (Pauza).
F Włączyć ogranicznik, w tym celu nacisnąć
przycisk 4 , jeżeli wyświetlana prędkość
Państwu odpowiada (domyślnie – ostatnia
zaprogramowana prędkość).
F Można chwilowo wyłączyć ogranicznik,
w tym celu nacisnąć ponownie przycisk 4 :
wyświetlacz potwierdza wyłączenie
(Pauza). Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.
Po wybraniu funkcji można zmieniać wartość
prędkości:
-
za pomocą przycisków 2 i 3 , zwiększając
albo zmniejszając wyświetlaną prędkość:
F poprzez kolejne krótkie naciśnięcia, aby
zmieniać + lub - 1 km/h,
F poprzez naciśnięcie i przytrzymanie, aby
zmieniać skokowo + lub - 5 km/h.
- naciśnięciem przycisku 5 , jeżeli samochód
jest wyposażony w układ zapamiętywania
prędkości:
F sześć zapamiętanych wartości
progowych wyświetla się na ekranie
dotykowym,
F nacisnąć przycisk odpowiadający
wybranej wartości granicznej.
Wartość wyświetla się od razu w zestawie
wskaźników.
Ekran wyboru zamyka siÄ™ po kilku sekundach.
Regulacja prędkości
granicznej (zadanej)
Włączenie ogranicznika prędkości wymaga
zaprogramowanej prędkości co najmniej 30 km/h.
Przejście w tr yb pauzy ogranicznika prędkości
następuje w wyniku użycia sterowania. W przypadku silnego wciśnięcia
pedału przyspieszenia poza
punkt oporu istnieje możliwość
chwilowego przekroczenia
zaprogramowanej prędkości.
Aby powrócić do zapamiętanej
prędkości, wystarczy zwolnić pedał
przyspieszenia aż do ponownego
osiągnięcia zaprogramowanej
wartości ograniczenia prędkości.
Jazda
Page 227 of 504

227
MEM
ProaceVerso_pl_Chap06_conduite_ed01-2016

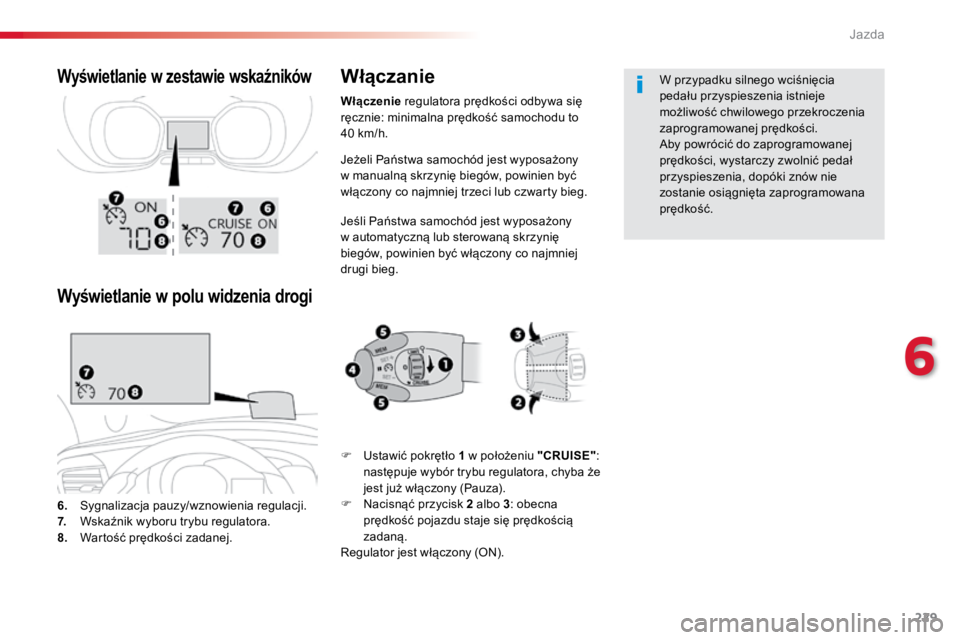

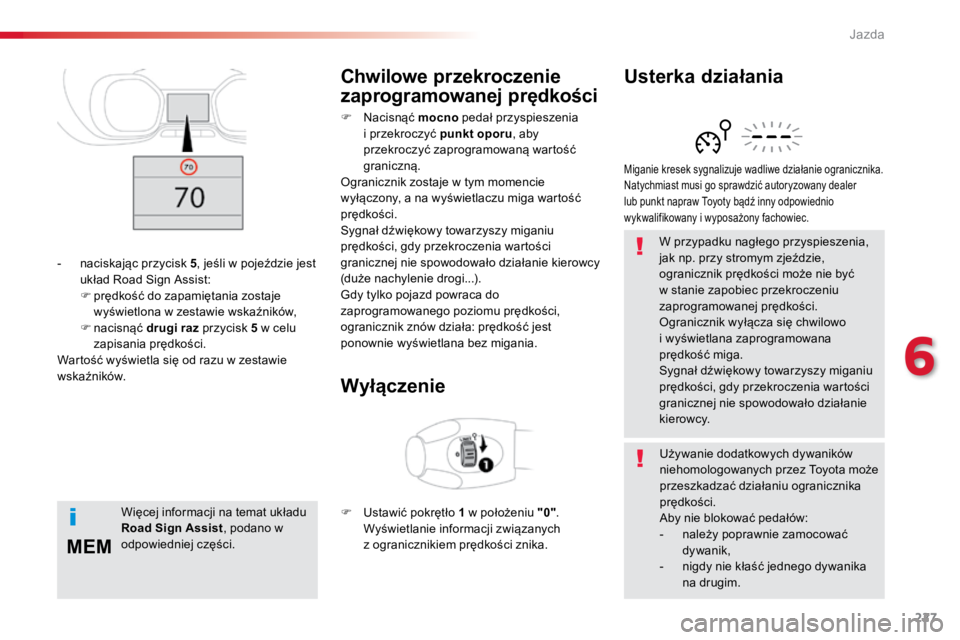

W przypadku nagłego przyspieszenia,
jak np. przy stromym zjeździe,
ogranicznik prędkości może nie być
w stanie zapobiec przekroczeniu
zaprogramowanej prędkości.
Ogranicznik wyłącza się chwilowo
i wyświetlana zaprogramowana
prędkość miga.
Sygnał dźwiękowy towarzyszy miganiu
prędkości, gdy przekroczenia wartości
granicznej nie spowodowało działanie
kierowcy.
Miganie kresek sygnalizuje wadliwe działanie ogranicznika.
Natychmiast musi go sprawdzić autoryzowany dealer
lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Usterka działania
Chwilowe przekroczenie
zaprogramowanej prędkości
Wyłączenie
F Nacisnąć mocno pedał przyspieszenia
i przekroczyć punkt oporu , aby
przekroczyć zaprogramowaną wartość
granicznÄ….
Ogranicznik zostaje w tym momencie
wyłączony, a na wyświetlaczu miga wartość
prędkości.
Sygnał dźwiękowy towarzyszy miganiu
prędkości, gdy przekroczenia wartości
granicznej nie spowodowało działanie kierowcy
(duże nachylenie drogi...).
Gdy tylko pojazd powraca do
zaprogramowanego poziomu prędkości,
ogranicznik znów działa: prędkość jest
ponownie wyświetlana bez migania.
F Ustawić pokrętło 1 w położeniu "0" .
Wyświetlanie informacji związanych
z ogranicznikiem prędkości znika.
-
naciskając przycisk 5 , jeśli w pojeździe jest
układ Road Sign Assist:
F prędkość do zapamiętania zostaje
wyświetlona w zestawie wskaźników,
F nacisnąć drugi raz przycisk 5 w celu
zapisania prędkości.
Wartość wyświetla się od razu w zestawie
wskaźników.
Więcej informacji na temat układu
Road Sign Assist , podano w
odpowiedniej części. Używanie dodatkowych dywaników
niehomologowanych przez Toyota może
przeszkadzać działaniu ogranicznika
prędkości.
Aby nie blokować pedałów:
-
należy poprawnie zamocować
dywanik,
- nigdy nie kłaść jednego dywanika
na drugim.
6
Jazda
Page 228 of 504

228
MEM
MEM
ProaceVerso_pl_Chap06_conduite_ed01-2016

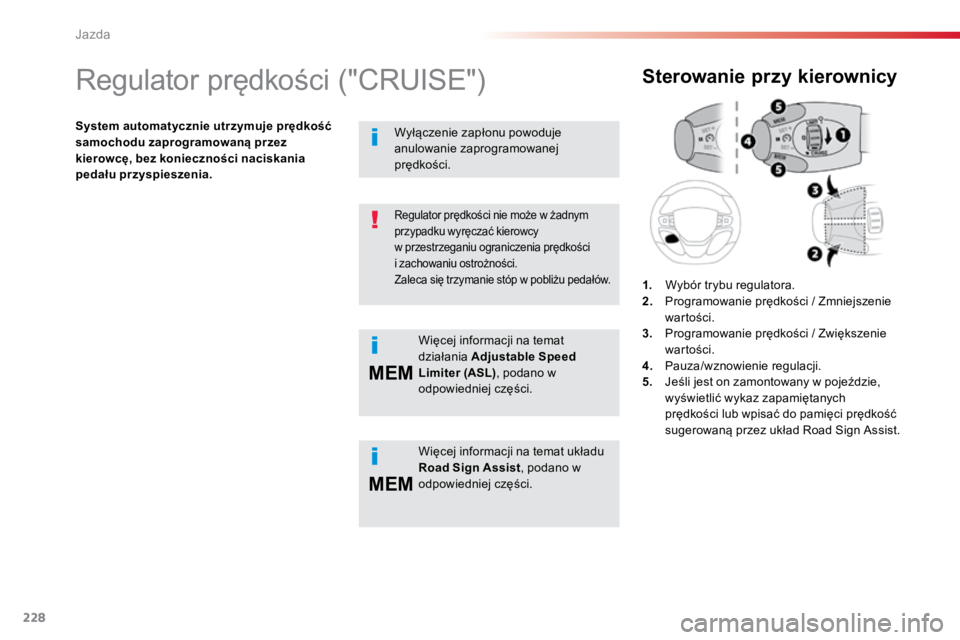

Regulator prędkości ("CRUISE")
System automatycznie utrzymuje prędkość
samochodu zaprogramowanÄ… przez
kierowcę, bez konieczności naciskania
pedału przyspieszenia.
Sterowanie przy kierownicy
1. Wybór trybu regulatora.
2. Programowanie prędkości / Zmniejszenie
wartości.
3. Programowanie prędkości / Zwiększenie
wartości.
4. Pauza/wznowienie regulacji.
5. Jeśli jest on zamontowany w pojeździe,
wyświetlić wykaz zapamiętanych
prędkości lub wpisać do pamięci prędkość
sugerowaną przez układ Road Sign Assist.
Regulator prędkości nie może w żadnym
przypadku wyręczać kierowcy
w przestrzeganiu ograniczenia prędkości
i zachowaniu ostrożności.
Zaleca się trzymanie stóp w pobliżu pedałów.
Więcej informacji na temat układu
Road Sign Assist , podano w
odpowiedniej części.
Wyłączenie zapłonu powoduje
anulowanie zaprogramowanej
prędkości.
Więcej informacji na temat
działania Adjustable Speed
Limiter (ASL) , podano w
odpowiedniej części.
Jazda
Page 229 of 504

229
ProaceVerso_pl_Chap06_conduite_ed01-2016
Jeżeli Państwa samochód jest wyposażony
w manualną skrzynię biegów, powinien być
włączony co najmniej trzeci lub czwarty bieg.
Jeśli Państwa samochód jest wyposażony
w automatycznÄ… lub sterowanÄ… skrzyniÄ™
biegów, powinien być włączony co najmniej
drugi bieg.
6. Sygnalizacja pauzy/wznowienia regulacji.
7. Wskaźnik wyboru trybu regulatora.
8. Wartość prędkości zadanej.
Wyświetlanie w zestawie wskaźników
Wyświetlanie w polu widzenia drogi
Włączanie
F Ustawić pokrętło 1 w położeniu "CRUISE" :
następuje wybór trybu regulatora, chyba że
jest już włączony (Pauza).
F Nacisnąć przycisk 2 albo 3 : obecna
prędkość pojazdu staje się prędkością
zadanÄ….
Regulator jest włączony (ON). W przypadku silnego wciśnięcia
pedału przyspieszenia istnieje
możliwość chwilowego przekroczenia
zaprogramowanej prędkości.
Aby powrócić do zaprogramowanej
prędkości, wystarczy zwolnić pedał
przyspieszenia, dopóki znów nie
zostanie osiągnięta zaprogramowana
prędkość.
Włączenie
regulatora prędkości odbywa się
ręcznie: minimalna prędkość samochodu to
40 km/h.
6
Jazda
Page 230 of 504

230
ProaceVerso_pl_Chap06_conduite_ed01-2016
Pauza
Przełączenie regulatora prędkości w tr yb
pauzy odbywa się ręcznie , poprzez
naciśnięcie pedałów hamulca lub sprzęgła
lub, ze względów bezpieczeństwa,
w momencie w yłączenia systemu ESC.
- naciśnięciem przycisku 5 , jeżeli samochód
jest wyposażony w układ rozpoznawania
ograniczenia prędkości:
F zapamiętana prędkość zostanie
wyświetlona w zestawie wskaźników,
F nacisnąć drugi raz przycisk 5 w celu
zapisania prędkości.
Wartość zostanie natychmiast wyświetlona
w zestawie wskaźników.
Więcej informacji na temat układu Road Sign
Assist , podano w odpowiedniej części. Po włączeniu można wyłączyć chwilowo
regulator poprzez naciśnięcie przycisku 4
:
wyświetlacz potwierdza wyłączenie (Pauzę).
Jeżeli regulator jest włączony, można zmienić
prędkość początkową:
-
za pomocą przycisków 2 albo 3 :
F kolejnymi krótkimi naciśnięciami, aby
zmieniać o + albo - 1 km/h,
F ciągłym naciśnięciem, aby zmieniać
skokowo co + albo - 5 km/h,
Zmiana prędkości
poczÄ…tkowej (zadanej)
- naciśnięciem przycisku 5 , jeżeli samochód
jest wyposażony w układ zapamiętywania
prędkości:
F sześć zapamiętanych wartości
granicznych prędkości wyświetlanych
jest na ekranie dotykowym,
F wybrać wartość: wyświetla się ona
w zestawie wskaźników.
Ekran wyboru zamknie siÄ™ po chwili.
Wtedy zmiana zostaje uwzględniona.
Jazda
