TOYOTA PROACE VERSO 2018 Kezelési útmutató (in Hungarian)

161
Spacetourer-VP_hu_Chap05_securite_ed01-2016

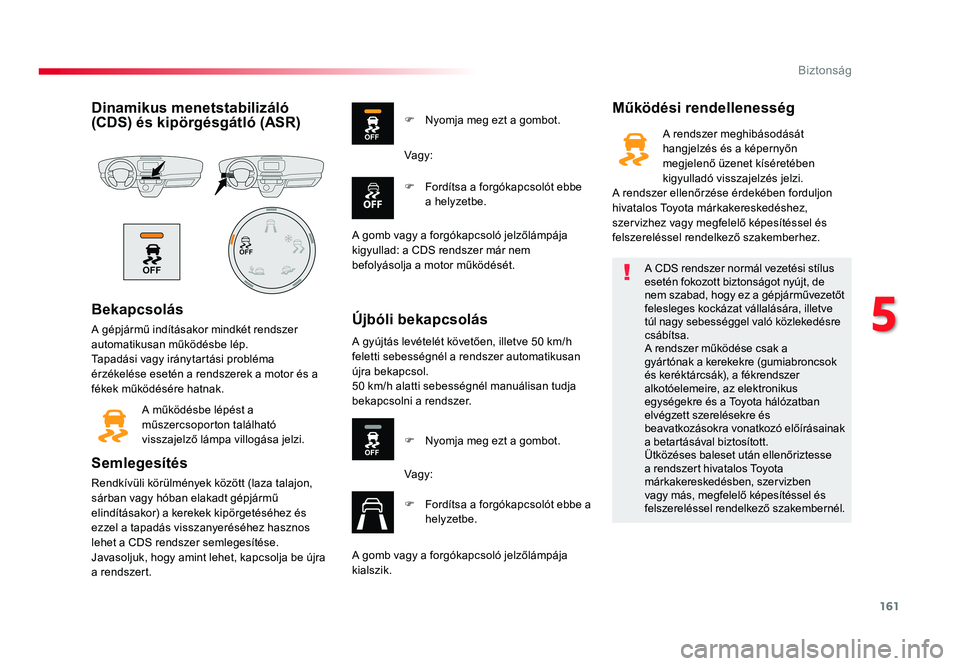

Dinamikus menetstabilizáló (CDS) és kipörgésgátló (ASR)
Bekapcsolás
A gépjármű indításakor mindkét rendszer automatikusan működésbe lép.Tapadási vagy iránytartási probléma érzékelése esetén a rendszerek a motor és a fékek működésére hatnak.
A működésbe lépést a műszercsoporton található visszajelző lámpa villogása jelzi.
Semlegesítés
Rendkívüli körülmények között (laza talajon, sárban vagy hóban elakadt gépjármű elindításakor) a kerekek kipörgetéséhez és ezzel a tapadás visszanyeréséhez hasznos lehet a CDS rendszer semlegesítése.Javasoljuk, hogy amint lehet, kapcsolja be újra a rendszert.
Működési rendellenesség
Újbóli bekapcsolás
F Nyomja meg ezt a gombot.
F Fordítsa a forgókapcsolót ebbe a helyzetbe.
Vagy:
A gomb vagy a forgókapcsoló jelzőlámpája kigyullad: a CDS rendszer már nem befolyásolja a motor működését.
A gyújtás levételét követően, illetve 50 km/h feletti sebességnél a rendszer automatikusan újra bekapcsol.50 km/h alatti sebességnél manuálisan tudja bekapcsolni a rendszer.
F Nyomja meg ezt a gombot.
Vagy:
F Fordítsa a forgókapcsolót ebbe a helyzetbe.
A gomb vagy a forgókapcsoló jelzőlámpája
kialszik.
A CDS rendszer normál vezetési stílus esetén fokozott biztonságot nyújt, de nem szabad, hogy ez a gépjárművezetőt felesleges kockázat vállalására, illetve túl nagy sebességgel való közlekedésre csábítsa.A rendszer működése csak a gyártónak a kerekekre (gumiabroncsok és keréktárcsák), a fékrendszer alkotóelemeire, az elektronikus egységekre és a Toyota hálózatban elvégzett szerelésekre és beavatkozásokra vonatkozó előírásainak a betartásával biztosított.Ütközéses baleset után ellenőriztesse a rendszert hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
A rendszer meghibásodását hangjelzés és a képernyőn megjelenő üzenet kíséretében kigyulladó visszajelzés jelzi.A rendszer ellenőrzése érdekében forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
Proace-Verso_HU.indb 16105/09/2016 07:27
5
Biztonság

162
Spacetourer-VP_hu_Chap05_securite_ed01-2016

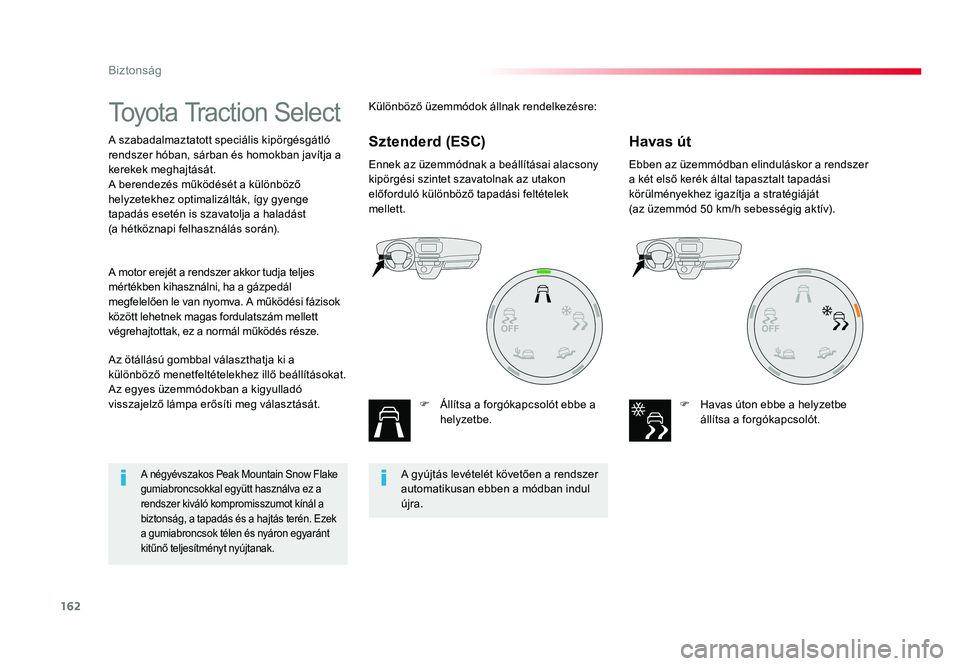

Toyota Traction Select
A szabadalmaztatott speciális kipörgésgátló rendszer hóban, sárban és homokban javítja a kerekek meghajtását.A berendezés működését a különböző helyzetekhez optimalizálták, így gyenge tapadás esetén is szavatolja a haladást (a hétköznapi felhasználás során).
Ennek az üzemmódnak a beállításai alacsony kipörgési szintet szavatolnak az utakon előforduló különböző tapadási feltételek mellett.
F Állítsa a forgókapcsolót ebbe a helyzetbe.
Ebben az üzemmódban elinduláskor a rendszer a két első kerék által tapasztalt tapadási körülményekhez igazítja a stratégiáját(az üzemmód 50 km/h sebességig aktív).
F Havas úton ebbe a helyzetbe állítsa a forgókapcsolót.
Az ötállású gombbal választhatja ki a különböző menetfeltételekhez illő beállításokat.Az egyes üzemmódokban a kigyulladó visszajelző lámpa erősíti meg választását.
A motor erejét a rendszer akkor tudja teljes mértékben kihasználni, ha a gázpedál megfelelően le van nyomva. A működési fázisok között lehetnek magas fordulatszám mellett végrehajtottak, ez a normál működés része.
Különböző üzemmódok állnak rendelkezésre:
Havas útSztenderd (ESC)
A gyújtás levételét követően a rendszer automatikusan ebben a módban indul újra.
A négyévszakos Peak Mountain Snow Flake gumiabroncsokkal együtt használva ez a rendszer kiváló kompromisszumot kínál a biztonság, a tapadás és a hajtás terén. Ezek a gumiabroncsok télen és nyáron egyaránt kitűnő teljesítményt nyújtanak.
Proace-Verso_HU.indb 16205/09/2016 07:27
Biztonság

163
Spacetourer-VP_hu_Chap05_securite_ed01-2016

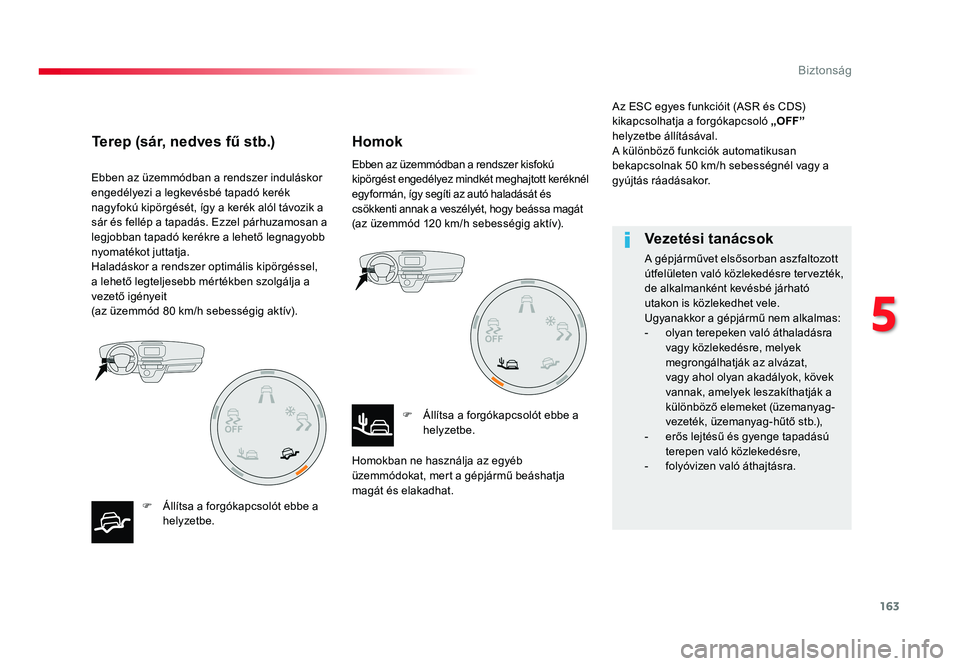

Ebben az üzemmódban a rendszer induláskor engedélyezi a legkevésbé tapadó kerék nagyfokú kipörgését, így a kerék alól távozik a sár és fellép a tapadás. Ezzel párhuzamosan a legjobban tapadó kerékre a lehető legnagyobb nyomatékot juttatja.Haladáskor a rendszer optimális kipörgéssel, a lehető legteljesebb mértékben szolgálja a vezető igényeit(az üzemmód 80 km/h sebességig aktív).
F Állítsa a forgókapcsolót ebbe a helyzetbe.
Ebben az üzemmódban a rendszer kisfokú kipörgést engedélyez mindkét meghajtott keréknél egyformán, így segíti az autó haladását és csökkenti annak a veszélyét, hogy beássa magát(az üzemmód 120 km/h sebességig aktív).
F Állítsa a forgókapcsolót ebbe a helyzetbe.
Homokban ne használja az egyéb üzemmódokat, mert a gépjármű beáshatja magát és elakadhat.
Az ESC egyes funkcióit (ASR és CDS) kikapcsolhatja a forgókapcsoló „OFF” helyzetbe állításával.A különböző funkciók automatikusan bekapcsolnak 50 km/h sebességnél vagy a gyújtás ráadásakor.
Terep (sár, nedves fű stb.)Homok
Vezetési tanácsok
A gépjárművet elsősorban aszfaltozott útfelületen való közlekedésre tervezték,
de alkalmanként kevésbé járható utakon is közlekedhet vele.Ugyanakkor a gépjármű nem alkalmas:- olyan terepeken való áthaladásra vagy közlekedésre, melyek megrongálhatják az alvázat, vagy ahol olyan akadályok, kövek vannak, amelyek leszakíthatják a különböző elemeket (üzemanyag-vezeték, üzemanyag-hűtő stb.),- erős lejtésű és gyenge tapadású terepen való közlekedésre,- folyóvizen való áthajtásra.
Proace-Verso_HU.indb 16305/09/2016 07:27
5
Biztonság

164
Spacetourer-VP_hu_Chap05_securite_ed01-2016

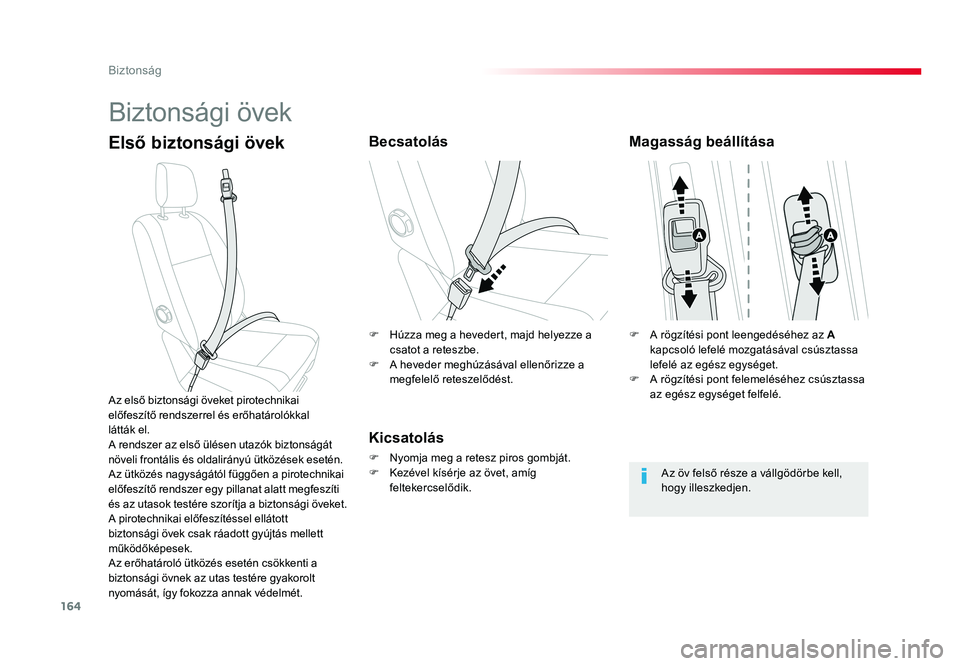

Biztonsági övek
Első biztonsági övekBecsatolás
Kicsatolás
F Nyomja meg a retesz piros gombját.F Kezével kísérje az övet, amíg feltekercselődik.
Az első biztonsági öveket pirotechnikai előfeszítő rendszerrel és erőhatárolókkal látták el.A rendszer az első ülésen utazók biztonságát növeli frontális és oldalirányú ütközések esetén. Az ütközés nagyságától függően a pirotechnikai előfeszítő rendszer egy pillanat alatt megfeszíti és az utasok testére szorítja a biztonsági öveket.A pirotechnikai előfeszítéssel ellátott biztonsági övek csak ráadott gyújtás mellett működőképesek.Az erőhatároló ütközés esetén csökkenti a biztonsági övnek az utas testére gyakorolt nyomását, így fokozza annak védelmét.
Magasság beállítása
Az öv felső része a vállgödörbe kell, hogy illeszkedjen.
F A rögzítési pont leengedéséhez az A kapcsoló lefelé mozgatásával csúsztassa lefelé az egész egységet.F A rögzítési pont felemeléséhez csúsztassa az egész egységet felfelé.
F Húzza meg a hevedert, majd helyezze a csatot a reteszbe.F A heveder meghúzásával ellenőrizze a megfelelő reteszelődést.
Proace-Verso_HU.indb 16405/09/2016 07:27
Biztonság

165
Spacetourer-VP_hu_Chap05_securite_ed01-2016

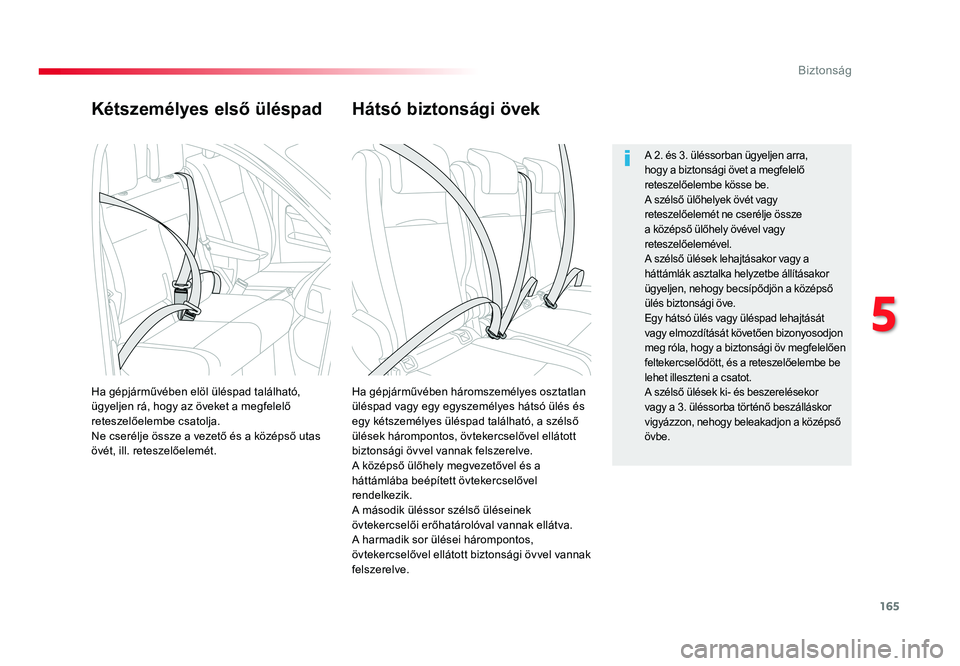

Kétszemélyes első üléspad
Ha gépjárművében háromszemélyes osztatlan üléspad vagy egy egyszemélyes hátsó ülés és egy kétszemélyes üléspad található, a szélső ülések hárompontos, övtekercselővel ellátott biztonsági övvel vannak felszerelve.A középső ülőhely megvezetővel és a háttámlába beépített övtekercselővel rendelkezik.A második üléssor szélső üléseinek övtekercselői erőhatárolóval vannak ellátva.A harmadik sor ülései hárompontos, övtekercselővel ellátott biztonsági övvel vannak felszerelve.
Ha gépjárművében elöl üléspad található, ügyeljen rá, hogy az öveket a megfelelő reteszelőelembe csatolja.Ne cserélje össze a vezető és a középső utas övét, ill. reteszelőelemét.
A 2. és 3. üléssorban ügyeljen arra, hogy a biztonsági övet a megfelelő reteszelőelembe kösse be.A szélső ülőhelyek övét vagy reteszelőelemét ne cserélje össze a középső ülőhely övével vagy reteszelőelemével.A szélső ülések lehajtásakor vagy a háttámlák asztalka helyzetbe állításakor ügyeljen, nehogy becsípődjön a középső ülés biztonsági öve.Egy hátsó ülés vagy üléspad lehajtását vagy elmozdítását követően bizonyosodjon meg róla, hogy a biztonsági öv megfelelően feltekercselődött, és a reteszelőelembe be lehet illeszteni a csatot.A szélső ülések ki- és beszerelésekor vagy a 3. üléssorba történő beszálláskor vigyázzon, nehogy beleakadjon a középső övbe.
Hátsó biztonsági övek
Proace-Verso_HU.indb 16505/09/2016 07:27
5
Biztonság

166
Spacetourer-VP_hu_Chap05_securite_ed01-2016

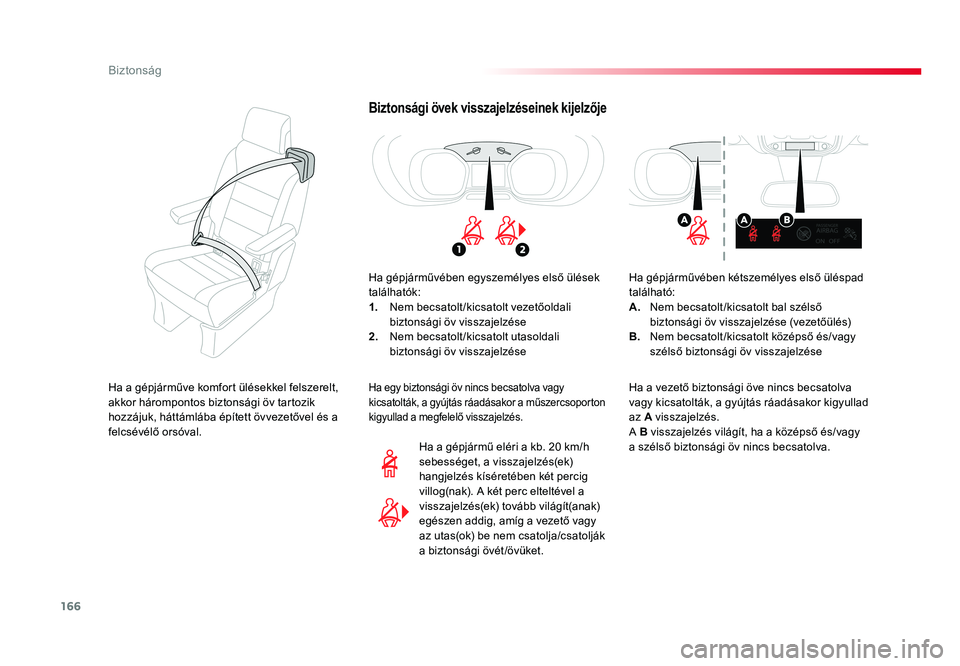

Biztonsági övek visszajelzéseinek kijelzője
Ha gépjárművében egyszemélyes első ülések találhatók:1. Nem becsatolt /kicsatolt vezetőoldali biztonsági öv visszajelzése2. Nem becsatolt /kicsatolt utasoldali biztonsági öv visszajelzése
Ha a gépjármű eléri a kb. 20 km/h sebességet, a visszajelzés(ek)
hangjelzés kíséretében két percig villog(nak). A két perc elteltével a visszajelzés(ek) tovább világít(anak) egészen addig, amíg a vezető vagy az utas(ok) be nem csatolja/csatolják a biztonsági övét /övüket.
Ha egy biztonsági öv nincs becsatolva vagy kicsatolták, a gyújtás ráadásakor a műszercsoporton kigyullad a megfelelő visszajelzés.
Ha gépjárművében kétszemélyes első üléspad található:A. Nem becsatolt /kicsatolt bal szélső biztonsági öv visszajelzése (vezetőülés)B. Nem becsatolt /kicsatolt középső és/vagy szélső biztonsági öv visszajelzése
Ha a vezető biztonsági öve nincs becsatolva vagy kicsatolták, a gyújtás ráadásakor kigyullad az A visszajelzés.A B visszajelzés világít, ha a középső és/vagy a szélső biztonsági öv nincs becsatolva.
Ha a gépjárműve komfort ülésekkel felszerelt, akkor hárompontos biztonsági öv tartozik hozzájuk, háttámlába épített övvezetővel és a felcsévélő orsóval.
Proace-Verso_HU.indb 16605/09/2016 07:27
Biztonság

167
Spacetourer-VP_hu_Chap05_securite_ed01-2016

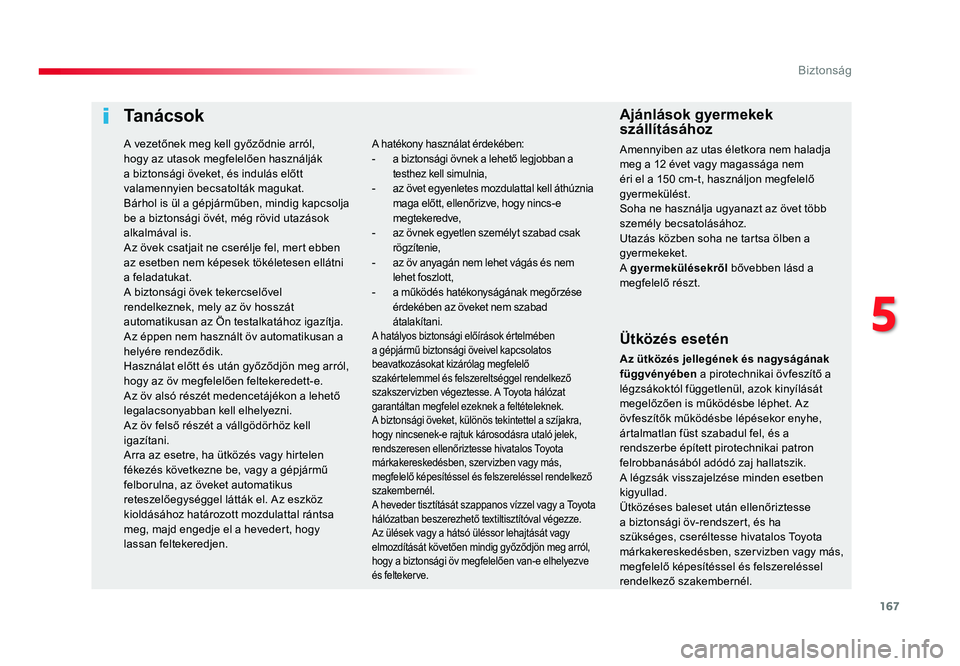

Ta n á c s o k
Ütközés esetén
Az ütközés jellegének és nagyságának függvényében a pirotechnikai övfeszítő a légzsákoktól függetlenül, azok kinyílását megelőzően is működésbe léphet. Az övfeszítők működésbe lépésekor enyhe, ártalmatlan füst szabadul fel, és a rendszerbe épített pirotechnikai patron felrobbanásából adódó zaj hallatszik.A légzsák visszajelzése minden esetben kigyullad.Ütközéses baleset után ellenőriztesse a biztonsági öv-rendszert, és ha szükséges, cseréltesse hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
A hatékony használat érdekében:- a biztonsági övnek a lehető legjobban a testhez kell simulnia,- az övet egyenletes mozdulattal kell áthúznia maga előtt, ellenőrizve, hogy nincs-e megtekeredve,- az övnek egyetlen személyt szabad csak rögzítenie,- az öv anyagán nem lehet vágás és nem lehet foszlott,- a működés hatékonyságának megőrzése érdekében az öveket nem szabad átalakítani.A hatályos biztonsági előírások értelmében a gépjármű biztonsági öveivel kapcsolatos beavatkozásokat kizárólag megfelelő szakértelemmel és felszereltséggel rendelkező szakszervizben végeztesse. A Toyota hálózat garantáltan megfelel ezeknek a feltételeknek.A biztonsági öveket, különös tekintettel a szíjakra, hogy nincsenek-e rajtuk károsodásra utaló jelek, rendszeresen ellenőriztesse hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembernél.A heveder tisztítását szappanos vízzel vagy a Toyota hálózatban beszerezhető textiltisztítóval végezze.Az ülések vagy a hátsó üléssor lehajtását vagy elmozdítását követően mindig győződjön meg arról, hogy a biztonsági öv megfelelően van-e elhelyezve és feltekerve.
Ajánlások gyermekek szállításához
Amennyiben az utas életkora nem haladja meg a 12 évet vagy magassága nem éri el a 150 cm-t, használjon megfelelő gyermekülést.Soha ne használja ugyanazt az övet több személy becsatolásához.Utazás közben soha ne tartsa ölben a gyermekeket.A gyermekülésekről bővebben lásd a megfelelő részt.
A vezetőnek meg kell győződnie arról, hogy az utasok megfelelően használják a biztonsági öveket, és indulás előtt valamennyien becsatolták magukat.Bárhol is ül a gépjárműben, mindig kapcsolja be a biztonsági övét, még rövid utazások alkalmával is.Az övek csatjait ne cserélje fel, mert ebben az esetben nem képesek tökéletesen ellátni a feladatukat.A biztonsági övek tekercselővel rendelkeznek, mely az öv hosszát automatikusan az Ön testalkatához igazítja. Az éppen nem használt öv automatikusan a helyére rendeződik.Használat előtt és után győződjön meg arról, hogy az öv megfelelően feltekeredett-e.Az öv alsó részét medencetájékon a lehető legalacsonyabban kell elhelyezni.Az öv felső részét a vállgödörhöz kell igazítani.Arra az esetre, ha ütközés vagy hirtelen fékezés következne be, vagy a gépjármű felborulna, az öveket automatikus reteszelőegységgel látták el. Az eszköz kioldásához határozott mozdulattal rántsa meg, majd engedje el a hevedert, hogy lassan feltekeredjen.
Proace-Verso_HU.indb 16705/09/2016 07:27
5
Biztonság

168
Spacetourer-VP_hu_Chap05_securite_ed01-2016

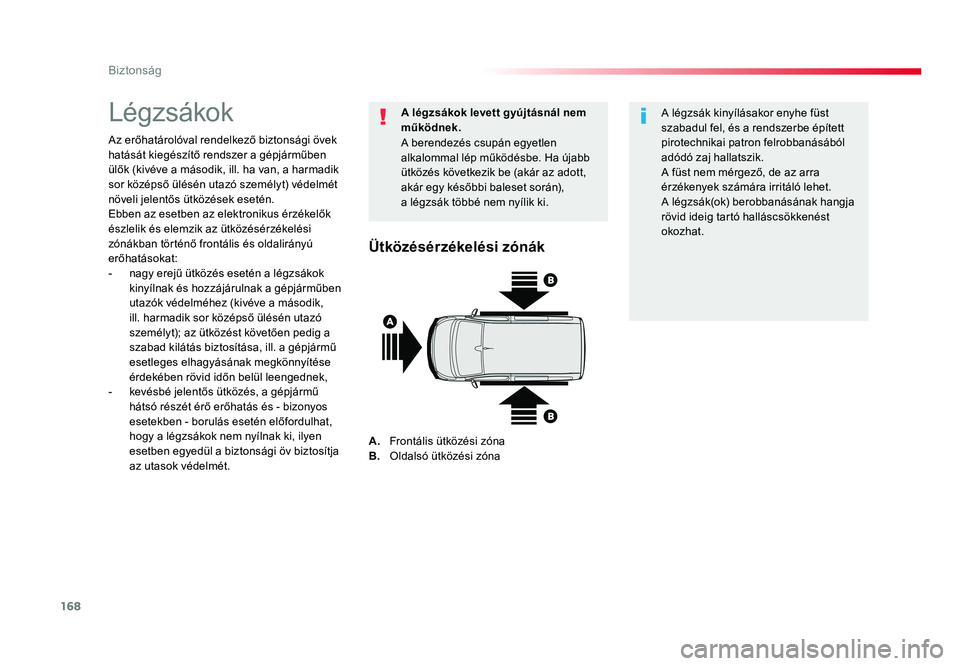

Légzsákok
Az erőhatárolóval rendelkező biztonsági övek hatását kiegészítő rendszer a gépjárműben ülők (kivéve a második, ill. ha van, a harmadik sor középső ülésén utazó személyt) védelmét növeli jelentős ütközések esetén.Ebben az esetben az elektronikus érzékelők észlelik és elemzik az ütközésérzékelési zónákban történő frontális és oldalirányú erőhatásokat:- nagy erejű ütközés esetén a légzsákok kinyílnak és hozzájárulnak a gépjárműben utazók védelméhez (kivéve a második, ill. harmadik sor középső ülésén utazó személyt); az ütközést követően pedig a szabad kilátás biztosítása, ill. a gépjármű esetleges elhagyásának megkönnyítése érdekében rövid időn belül leengednek,- kevésbé jelentős ütközés, a gépjármű hátsó részét érő erőhatás és - bizonyos esetekben - borulás esetén előfordulhat, hogy a légzsákok nem nyílnak ki, ilyen esetben egyedül a biztonsági öv biztosítja az utasok védelmét.
A légzsákok levett gyújtásnál nem működnek.
A berendezés csupán egyetlen alkalommal lép működésbe. Ha újabb ütközés következik be (akár az adott, akár egy későbbi baleset során), a légzsák többé nem nyílik ki.
A légzsák kinyílásakor enyhe füst szabadul fel, és a rendszerbe épített pirotechnikai patron felrobbanásából adódó zaj hallatszik.A füst nem mérgező, de az arra érzékenyek számára irritáló lehet.A légzsák(ok) berobbanásának hangja rövid ideig tartó halláscsökkenést okozhat.
Ütközésérzékelési zónák
A. Frontális ütközési zónaB. Oldalsó ütközési zóna
Proace-Verso_HU.indb 16805/09/2016 07:27
Biztonság

169
Spacetourer-VP_hu_Chap05_securite_ed01-2016

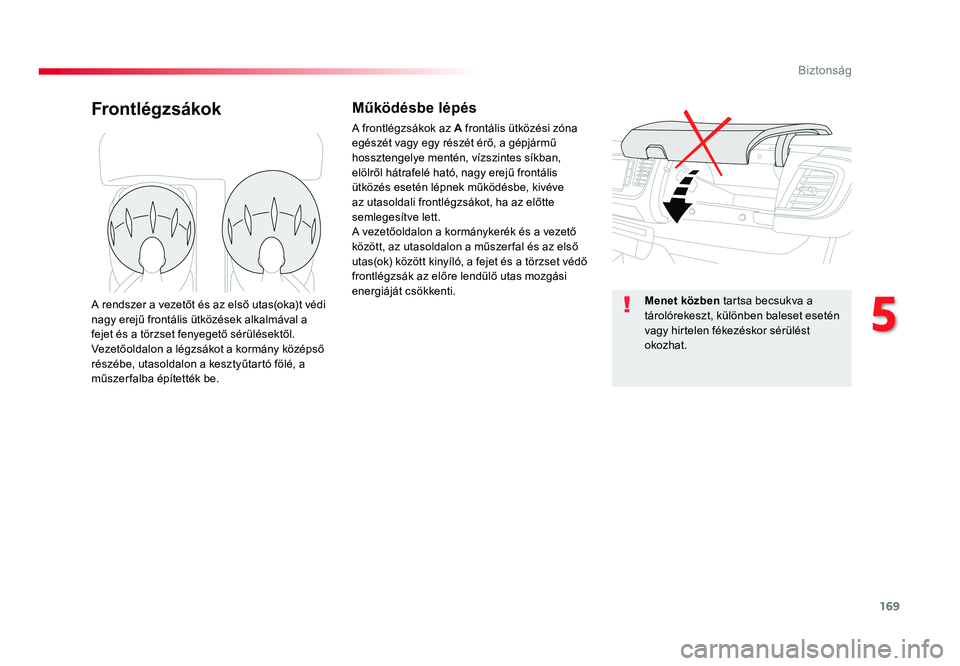

FrontlégzsákokMűködésbe lépés
A frontlégzsákok az A frontális ütközési zóna egészét vagy egy részét érő, a gépjármű hossztengelye mentén, vízszintes síkban, elölről hátrafelé ható, nagy erejű frontális ütközés esetén lépnek működésbe, kivéve az utasoldali frontlégzsákot, ha az előtte semlegesítve lett.A vezetőoldalon a kormánykerék és a vezető között, az utasoldalon a műszer fal és az első utas(ok) között kinyíló, a fejet és a törzset védő frontlégzsák az előre lendülő utas mozgási energiáját csökkenti.A rendszer a vezetőt és az első utas(oka)t védi nagy erejű frontális ütközések alkalmával a fejet és a törzset fenyegető sérülésektől.Vezetőoldalon a légzsákot a kormány középső részébe, utasoldalon a kesztyűtartó fölé, a műszer falba építették be.
Menet közben tartsa becsukva a tárolórekeszt, különben baleset esetén vagy hirtelen fékezéskor sérülést okozhat.
Proace-Verso_HU.indb 16905/09/2016 07:27
5
Biztonság

170
Spacetourer-VP_hu_Chap05_securite_ed01-2016

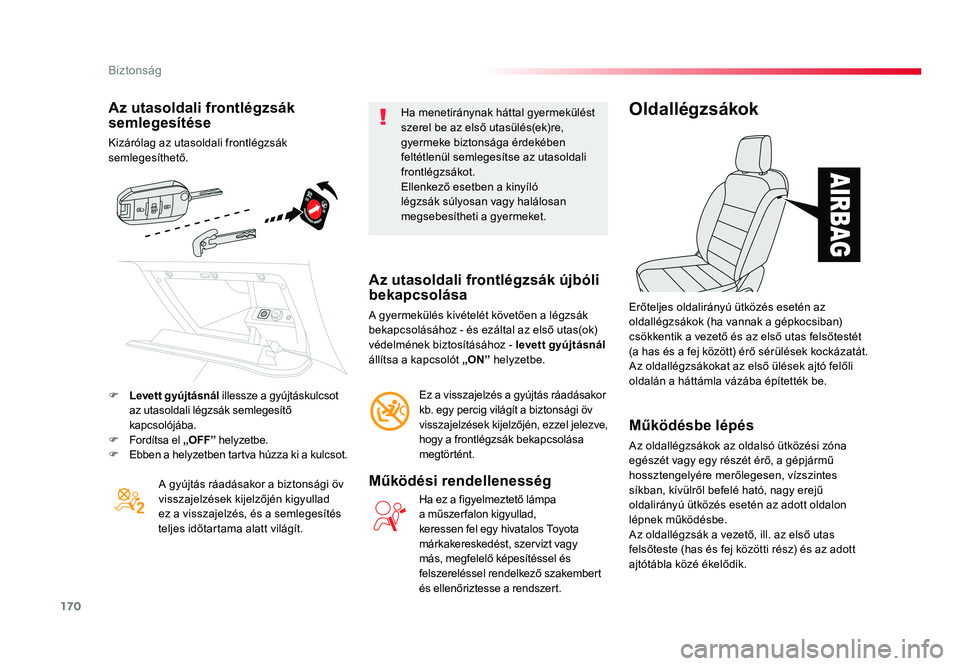

Az utasoldali frontlégzsák semlegesítése
Kizárólag az utasoldali frontlégzsák semlegesíthető.
A gyújtás ráadásakor a biztonsági öv visszajelzések kijelzőjén kigyullad ez a visszajelzés, és a semlegesítés teljes időtartama alatt világít.
Ha menetiránynak háttal gyermekülést szerel be az első utasülés(ek)re, gyermeke biztonsága érdekében feltétlenül semlegesítse az utasoldali frontlégzsákot.Ellenkező esetben a kinyíló légzsák súlyosan vagy halálosan megsebesítheti a gyermeket.
Az utasoldali frontlégzsák újbóli bekapcsolása
A gyermekülés kivételét követően a légzsák bekapcsolásához - és ezáltal az első utas(ok) védelmének biztosításához - levett gyújtásnál állítsa a kapcsolót „ON” helyzetbe.
Ez a visszajelzés a gyújtás ráadásakor kb. egy percig világít a biztonsági öv visszajelzések kijelzőjén, ezzel jelezve, hogy a frontlégzsák bekapcsolása megtörtént.
Működési rendellenesség
Ha ez a figyelmeztető lámpa a műszer falon kigyullad, keressen fel egy hivatalos Toyota márkakereskedést, szervizt vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakembert és ellenőriztesse a rendszert.
Oldallégzsákok
Működésbe lépés
Az oldallégzsákok az oldalsó ütközési zóna egészét vagy egy részét érő, a gépjármű
hossztengelyére merőlegesen, vízszintes síkban, kívülről befelé ható, nagy erejű oldalirányú ütközés esetén az adott oldalon lépnek működésbe.Az oldallégzsák a vezető, ill. az első utas felsőteste (has és fej közötti rész) és az adott ajtótábla közé ékelődik.
Erőteljes oldalirányú ütközés esetén az oldallégzsákok (ha vannak a gépkocsiban) csökkentik a vezető és az első utas felsőtestét (a has és a fej között) érő sérülések kockázatát.Az oldallégzsákokat az első ülések ajtó felőli oldalán a háttámla vázába építették be.F Levett gyújtásnál illessze a gyújtáskulcsot az utasoldali légzsák semlegesítő kapcsolójába.F Fordítsa el „OFF” helyzetbe.F Ebben a helyzetben tar tva húzza ki a kulcsot.
Proace-Verso_HU.indb 17005/09/2016 07:27
Biztonság
