TOYOTA PROACE VERSO 2019 Brugsanvisning (in Danish)

270

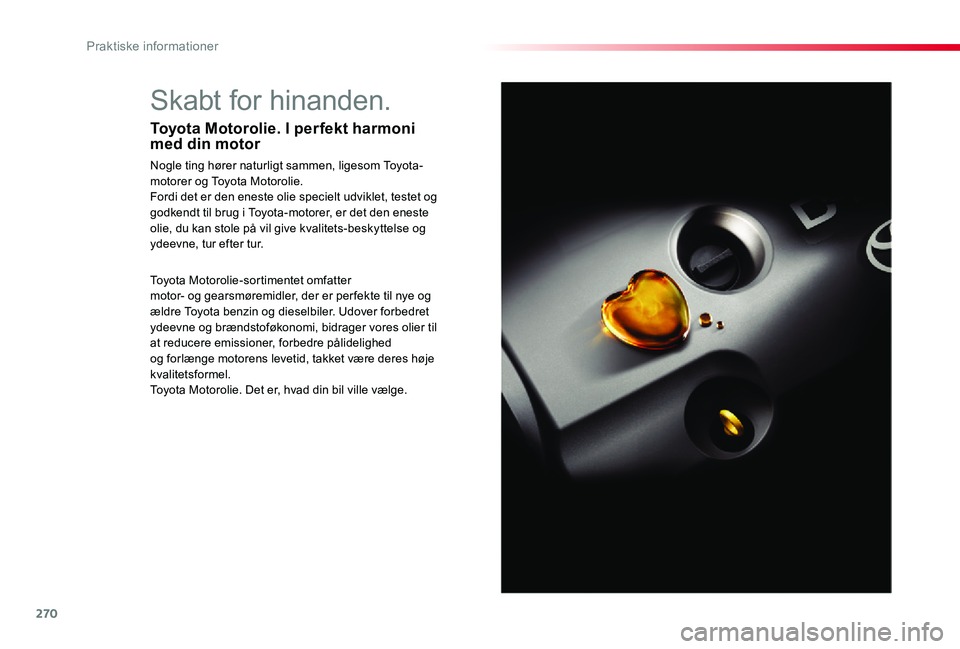

Skabt for hinanden.
Toyota Motorolie. I perfekt harmoni med din motor
Nogle ting hører naturligt sammen, ligesom Toyota-motorer og Toyota Motorolie.Fordi det er den eneste olie specielt udviklet, testet og godkendt til brug i Toyota-motorer, er det den eneste olie, du kan stole på vil give kvalitets-beskyttelse og ydeevne, tur efter tur.
Toyota Motorolie-sortimentet omfatter motor- og gearsmøremidler, der er per fekte til nye og ældre Toyota benzin og dieselbiler. Udover forbedret ydeevne og brændstoføkonomi, bidrager vores olier til at reducere emissioner, forbedre pålidelighed og forlænge motorens levetid, takket være deres høje kvalitetsformel. Toyota Motorolie. Det er, hvad din bil ville vælge.
Praktiske informationer

271

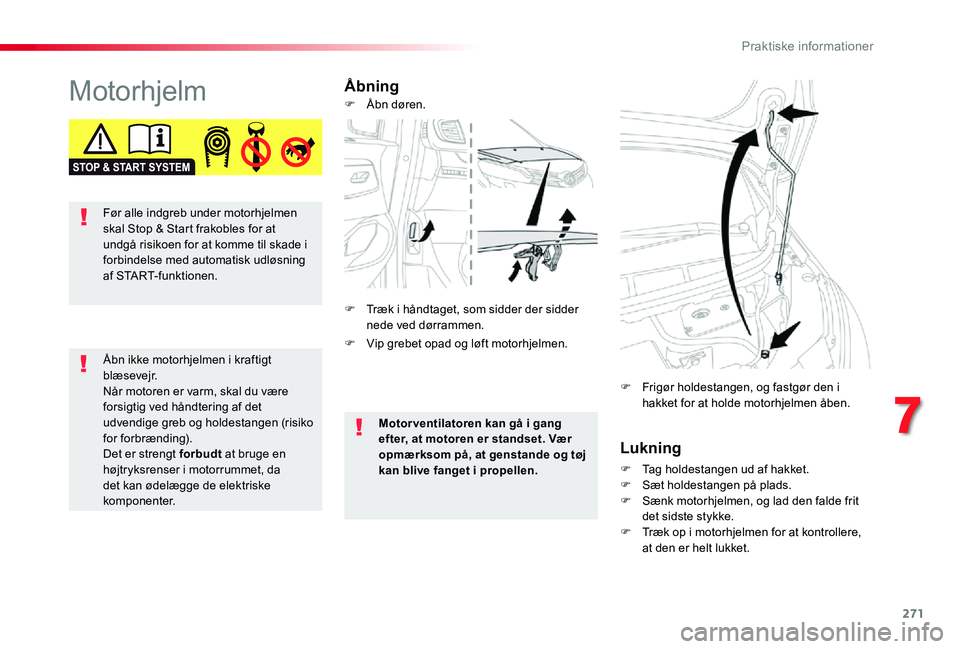

MotorhjelmÃ…bning
Lukning
F Tag holdestangen ud af hakket.F Sæt holdestangen på plads.F Sænk motorhjelmen, og lad den falde frit det sidste stykke.F Træk op i motorhjelmen for at kontrollere,
at den er helt lukket.
F Frigør holdestangen, og fastgør den i hakket for at holde motorhjelmen åben.
Åbn ikke motorhjelmen i kraftigt blæsevejr.Når motoren er varm, skal du være forsigtig ved håndtering af det udvendige greb og holdestangen (risiko for forbrænding).Det er strengt forbudt at bruge en højtryksrenser i motorrummet, da det kan ødelægge de elektriske komponenter.
Motor ventilatoren kan gå i gang efter, at motoren er standset. Vær opmærksom på, at genstande og tøj kan blive fanget i propellen.
F Vip grebet opad og løft motorhjelmen.
F Åbn døren.
F Træk i håndtaget, som sidder der sidder nede ved dørrammen.
Før alle indgreb under motorhjelmen skal Stop & Start frakobles for at undgå risikoen for at komme til skade i forbindelse med automatisk udløsning af START-funktionen.
7
Praktiske informationer

272
* Afhængigt af motortype.

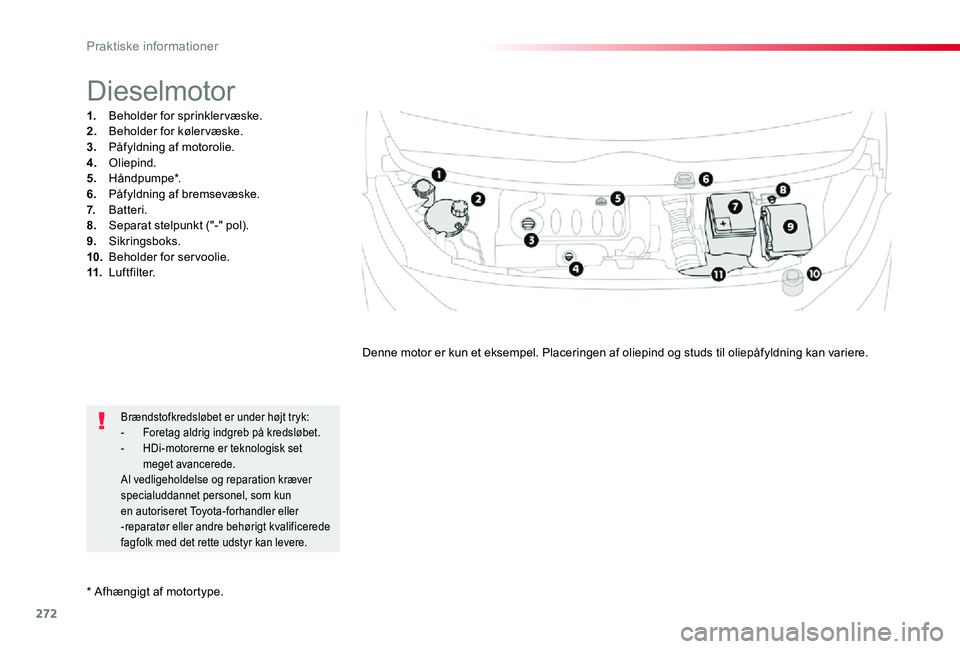

Dieselmotor
1. Beholder for sprinklervæske.2. Beholder for kølervæske.3. Påfyldning af motorolie.4. Oliepind.5. Håndpumpe*.6. Påfyldning af bremsevæske.7. Batteri.8. Separat stelpunkt ("-" pol).9. Sikringsboks.10. Beholder for servoolie.11. Luftfilter.
Denne motor er kun et eksempel. Placeringen af oliepind og studs til oliepåfyldning kan variere.
Brændstofkredsløbet er under højt tryk:- Foretag aldrig indgreb på kredsløbet.- HDi-motorerne er teknologisk set meget avancerede.Al vedligeholdelse og reparation kræver specialuddannet personel, som kun en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr kan levere.
Praktiske informationer

273

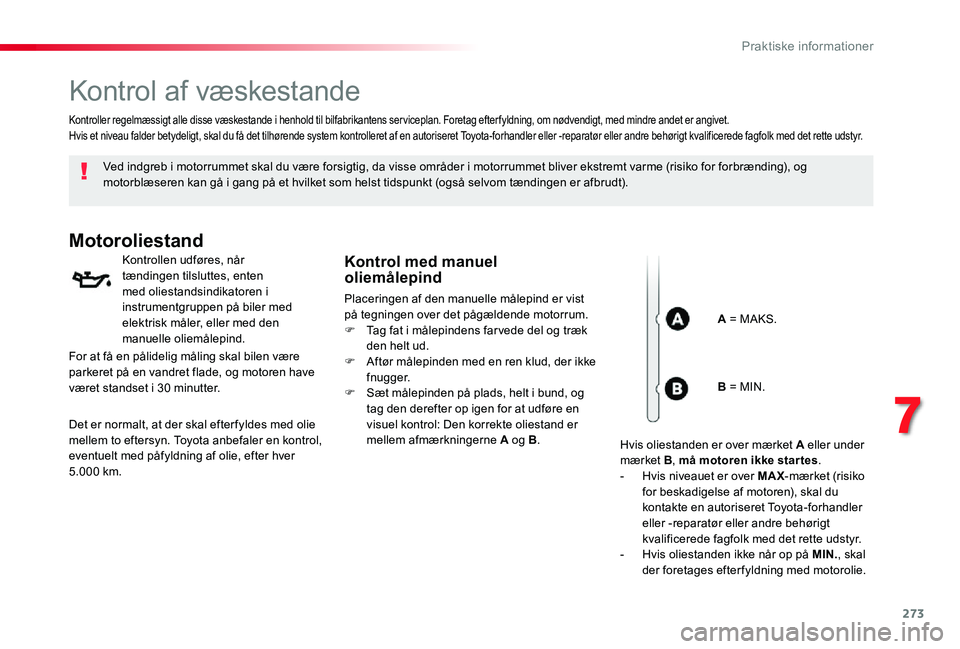

Kontrol af væskestande
Ved indgreb i motorrummet skal du være forsigtig, da visse områder i motorrummet bliver ekstremt varme (risiko for forbrænding), og motorblæseren kan gå i gang på et hvilket som helst tidspunkt (også selvom tændingen er afbrudt).
Motoroliestand
Kontrollen udføres, når tændingen tilsluttes, enten med oliestandsindikatoren i instrumentgruppen på biler med elektrisk måler, eller med den manuelle oliemålepind.
Kontrol med manuel oliemålepind
Placeringen af den manuelle målepind er vist på tegningen over det pågældende motorrum.F Tag fat i målepindens far vede del og træk den helt ud.F Aftør målepinden med en ren klud, der ikke fnugger.F Sæt målepinden på plads, helt i bund, og tag den derefter op igen for at udføre en visuel kontrol: Den korrekte oliestand er mellem afmærkningerne A og B.
Kontroller regelmæssigt alle disse væskestande i henhold til bilfabrikantens serviceplan. Foretag efterfyldning, om nødvendigt, med mindre andet er angivet.Hvis et niveau falder betydeligt, skal du få det tilhørende system kontrolleret af en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.
A = MAKS.
For at få en pålidelig måling skal bilen være parkeret på en vandret flade, og motoren have været standset i 30 minutter.
Det er normalt, at der skal efter fyldes med olie mellem to eftersyn. Toyota anbefaler en kontrol, eventuelt med påfyldning af olie, efter hver 5.000 km.
B = MIN.
Hvis oliestanden er over mærket A eller under mærket B, må motoren ikke star tes.- Hvis niveauet er over MAX-mærket (risiko for beskadigelse af motoren), skal du kontakte en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.- Hvis oliestanden ikke når op på MIN., skal der foretages efterfyldning med motorolie.
7
Praktiske informationer

274

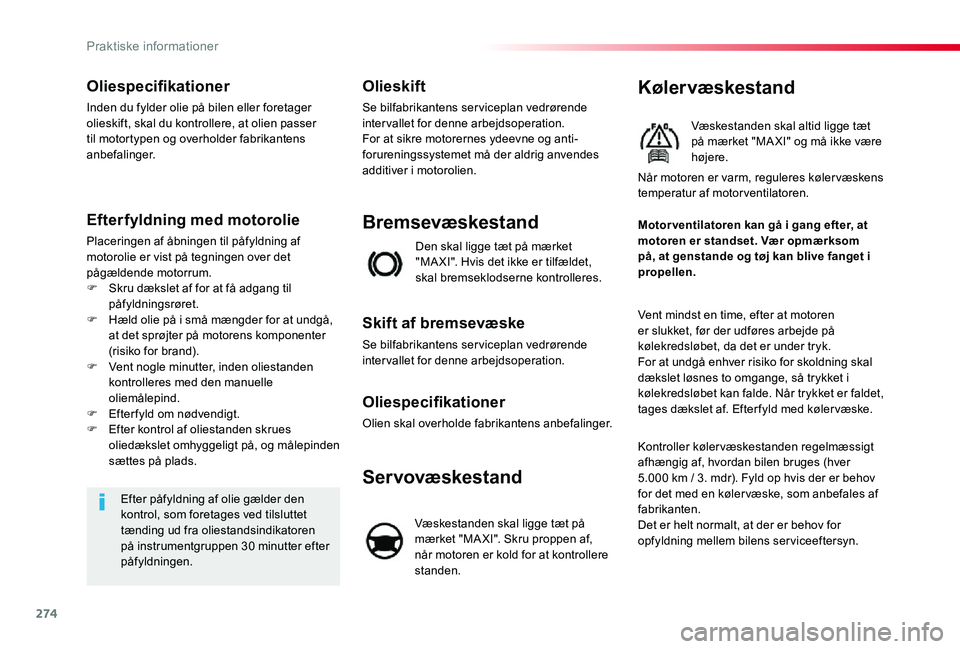

Oliespecifikationer
Inden du fylder olie på bilen eller foretager olieskift, skal du kontrollere, at olien passer til motortypen og overholder fabrikantens anbefalinger.
Efterfyldning med motorolie
Placeringen af åbningen til påfyldning af
motorolie er vist på tegningen over det pågældende motorrum.F Skru dækslet af for at få adgang til påfyldningsrøret.F Hæld olie på i små mængder for at undgå, at det sprøjter på motorens komponenter (risiko for brand).F Vent nogle minutter, inden oliestanden kontrolleres med den manuelle oliemålepind.F Efterfyld om nødvendigt.F Efter kontrol af oliestanden skrues oliedækslet omhyggeligt på, og målepinden sættes på plads.
Efter påfyldning af olie gælder den kontrol, som foretages ved tilsluttet tænding ud fra oliestandsindikatoren
på instrumentgruppen 30 minutter efter påfyldningen.
Olieskift
Se bilfabrikantens serviceplan vedrørende intervallet for denne arbejdsoperation.For at sikre motorernes ydeevne og anti-forureningssystemet må der aldrig anvendes additiver i motorolien.
Den skal ligge tæt på mærket "MA XI". Hvis det ikke er tilfældet, skal bremseklodserne kontrolleres.
Bremsevæskestand
Skift af bremsevæske
Se bilfabrikantens serviceplan vedrørende intervallet for denne arbejdsoperation.
Oliespecifikationer
Olien skal overholde fabrikantens anbefalinger.
Kølervæskestand
Væskestanden skal altid ligge tæt på mærket "MA XI" og må ikke være højere.
Vent mindst en time, efter at motoren er slukket, før der udføres arbejde på kølekredsløbet, da det er under tryk.For at undgå enhver risiko for skoldning skal dækslet løsnes to omgange, så trykket i kølekredsløbet kan falde. Når trykket er faldet, tages dækslet af. Efter fyld med køler væske.
Motor ventilatoren kan gå i gang efter, at motoren er standset. Vær opmærksom på, at genstande og tøj kan blive fanget i propellen.
Når motoren er varm, reguleres køler væskens temperatur af motorventilatoren.
Kontroller kølervæskestanden regelmæssigt afhængig af, hvordan bilen bruges (hver 5.000 km / 3. mdr). Fyld op hvis der er behov for det med en køler væske, som anbefales af fabrikanten.Det er helt normalt, at der er behov for opfyldning mellem bilens serviceeftersyn.
Servovæskestand
Væskestanden skal ligge tæt på mærket "MA XI". Skru proppen af, når motoren er kold for at kontrollere standen.
Praktiske informationer

275
Tømning af kredsløb
Denne væske skal ikke udskiftes.
Væskens specifikationer
Væsken skal overholde fabrikantens anbefalinger.
Kontrollen og opfyldningen må kun foregå, mens motoren er kold.Hvis niveauet er for lavt, kan det medføre alvorlige skader på motoren.
Når udetemperaturen er høj, anbefaler vi, at du lader motoren køre i 1 til 2 minutter efter, at bilen er standset for at lette afkølingen af motoren.
Undgå længere tids kontakt med spildolie på huden.De fleste af disse væsker er sundhedsfarlige og kan være stærkt ætsende.
Hæld ikke spildolie, bremsevæske eller køler væske i kloakken eller ud på jorden.Indlever spildolie til en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr eller til en miljøplads.
Spildolie
Efterfyldning
Dette additiv må kun tilsættes af en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.
Brændstofadditivniveau
(diesel med partikelfilter)
Minimumsniveauet for additiv vises ved, at denne kontrollampe tænder, efter fulgt af et lydsignal og en besked vises på instrumentgruppens display.
Væskens specifikationer
For at sikre en optimal rengøring og undgå frost i systemet, må der ikke efter fyldes med vand eller påfyldes vand i stedet for væsken.
Sprinklervæskestand i
rudevasker og lygtespuler
For biler udstyret med lygtespulere, høres der et lydsignal og en meddelelse vises på instrumentgruppens display, når væskestandens minimumsniveau er nået.Fyld efter, næste gang bilen standser.
Om vinteren anbefales det at anvende væske indeholdende ætylalkohol eller metanol.
7
Praktiske informationer

276

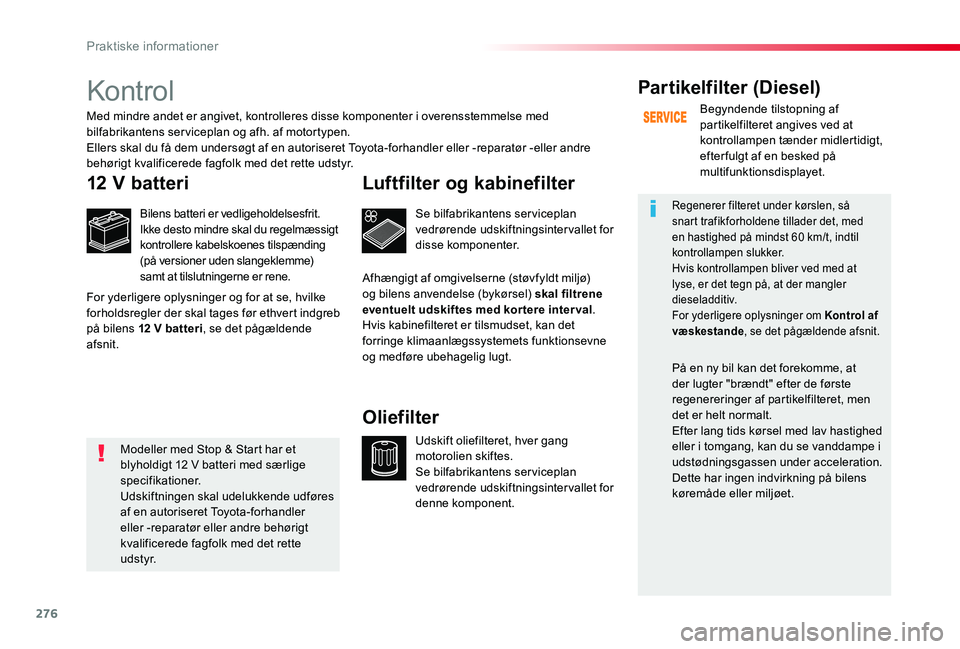

Kontrol
12 V batteri
Bilens batteri er vedligeholdelsesfrit.Ikke desto mindre skal du regelmæssigt kontrollere kabelskoenes tilspænding (på versioner uden slangeklemme) samt at tilslutningerne er rene.
Se bilfabrikantens serviceplan vedrørende udskiftningsintervallet for disse komponenter.
Luftfilter og kabinefilter
Udskift oliefilteret, hver gang motorolien skiftes.Se bilfabrikantens serviceplan vedrørende udskiftningsintervallet for denne komponent.
Oliefilter
Par tikelfilter (Diesel)
Begyndende tilstopning af partikelfilteret angives ved at kontrollampen tænder midlertidigt, efter fulgt af en besked på multifunktionsdisplayet.
Regenerer filteret under kørslen, så snart trafikforholdene tillader det, med en hastighed på mindst 60 km/t, indtil
kontrollampen slukker.Hvis kontrollampen bliver ved med at lyse, er det tegn på, at der mangler dieseladditiv.For yderligere oplysninger om Kontrol af væskestande, se det pågældende afsnit.
På en ny bil kan det forekomme, at der lugter "brændt" efter de første regenereringer af partikelfilteret, men det er helt normalt.Efter lang tids kørsel med lav hastighed eller i tomgang, kan du se vanddampe i udstødningsgassen under acceleration. Dette har ingen indvirkning på bilens køremåde eller miljøet.
Med mindre andet er angivet, kontrolleres disse komponenter i overensstemmelse med bilfabrikantens serviceplan og afh. af motortypen.Ellers skal du få dem undersøgt af en autoriseret Toyota-forhandler eller -reparatør -eller andre behørigt kvalificerede fagfolk med det rette udstyr.
For yderligere oplysninger og for at se, hvilke forholdsregler der skal tages før ethvert indgreb på bilens 12 V batteri, se det pågældende afsnit.
Afhængigt af omgivelserne (støvfyldt miljø) og bilens anvendelse (bykørsel) skal filtrene eventuelt udskiftes med kor tere inter val.Hvis kabinefilteret er tilsmudset, kan det forringe klimaanlægssystemets funktionsevne og medføre ubehagelig lugt.
Modeller med Stop & Start har et blyholdigt 12 V batteri med særlige specifikationer.Udskiftningen skal udelukkende udføres af en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.
Praktiske informationer

277

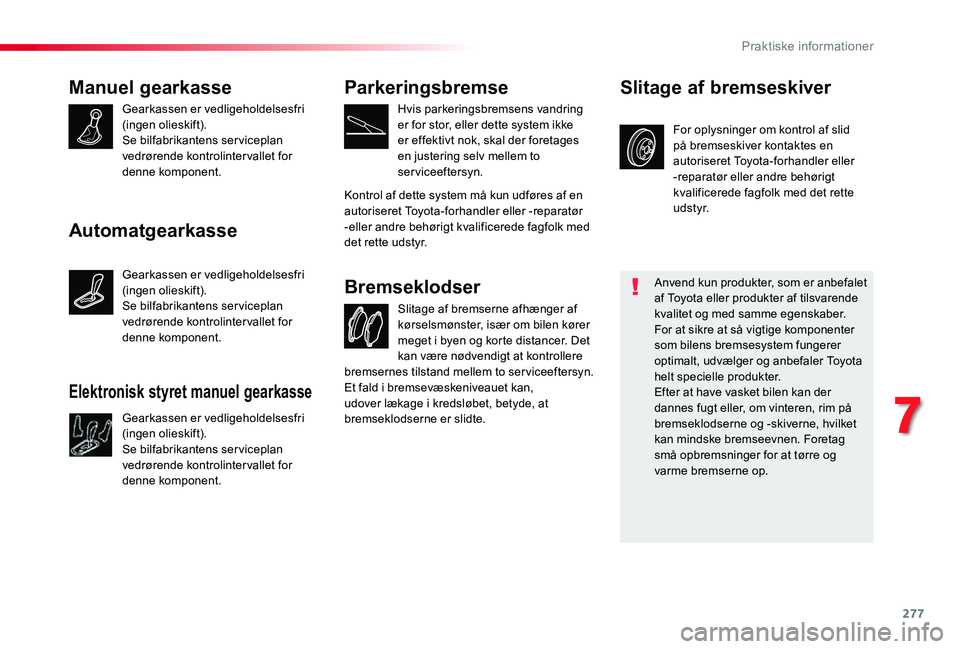

Manuel gearkasse
Gearkassen er vedligeholdelsesfri (ingen olieskift).Se bilfabrikantens serviceplan vedrørende kontrolintervallet for denne komponent.
Slitage af bremserne afhænger af kørselsmønster, især om bilen kører meget i byen og korte distancer. Det kan være nødvendigt at kontrollere
Bremseklodser
For oplysninger om kontrol af slid på bremseskiver kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.
Slitage af bremseskiver
Anvend kun produkter, som er anbefalet af Toyota eller produkter af tilsvarende kvalitet og med samme egenskaber.For at sikre at så vigtige komponenter som bilens bremsesystem fungerer optimalt, udvælger og anbefaler Toyota helt specielle produkter.Efter at have vasket bilen kan der dannes fugt eller, om vinteren, rim på bremseklodserne og -skiverne, hvilket kan mindske bremseevnen. Foretag små opbremsninger for at tørre og varme bremserne op.
Parkeringsbremse
Hvis parkeringsbremsens vandring er for stor, eller dette system ikke er effektivt nok, skal der foretages en justering selv mellem to serviceeftersyn.
Kontrol af dette system må kun udføres af en autoriseret Toyota-forhandler eller -reparatør -eller andre behørigt kvalificerede fagfolk med det rette udstyr.
bremsernes tilstand mellem to serviceeftersyn.Et fald i bremsevæskeniveauet kan, udover lækage i kredsløbet, betyde, at bremseklodserne er slidte.
Automatgearkasse
Gearkassen er vedligeholdelsesfri (ingen olieskift).Se bilfabrikantens serviceplan vedrørende kontrolintervallet for denne komponent.
Elektronisk styret manuel gearkasse
Gearkassen er vedligeholdelsesfri (ingen olieskift).
Se bilfabrikantens serviceplan vedrørende kontrolintervallet for denne komponent.
7
Praktiske informationer

278

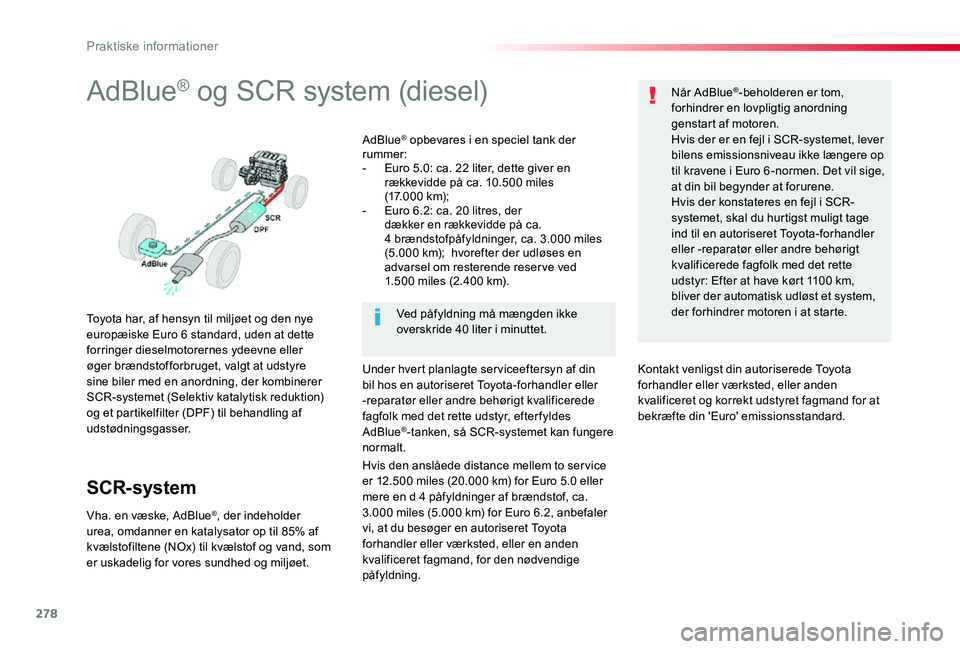

AdBlue® og SCR system (diesel)
Toyota har, af hensyn til miljøet og den nye europæiske Euro 6 standard, uden at dette forringer dieselmotorernes ydeevne eller øger brændstofforbruget, valgt at udstyre sine biler med en anordning, der kombinerer SCR-systemet (Selektiv katalytisk reduktion) og et partikelfilter (DPF) til behandling af udstødningsgasser.
SCR-system
Vha. en væske, AdBlue®, der indeholder urea, omdanner en katalysator op til 85% af kvælstofiltene (NOx) til kvælstof og vand, som er uskadelig for vores sundhed og miljøet.
AdBlue® opbevares i en speciel tank der rummer: - Euro 5.0: ca. 22 liter, dette giver en rækkevidde på ca. 10.500 miles (17.000 km); - Euro 6.2: ca. 20 litres, der dækker en rækkevidde på ca. 4 brændstofpåfyldninger, ca. 3.000 miles (5.000 km); hvorefter der udløses en advarsel om resterende reserve ved 1.500 miles (2.400 km).
Under hvert planlagte ser viceeftersyn af din bil hos en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr, efter fyldes AdBlue®-tanken, så SCR-systemet kan fungere normalt.
Når AdBlue®-beholderen er tom, forhindrer en lovpligtig anordning genstart af motoren.Hvis der er en fejl i SCR-systemet, lever bilens emissionsniveau ikke længere op til kravene i Euro 6 -normen. Det vil sige, at din bil begynder at forurene.Hvis der konstateres en fejl i SCR-systemet, skal du hurtigst muligt tage ind til en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr: Efter at have kørt 1100 km, bliver der automatisk udløst et system, der forhindrer motoren i at starte.Ved påfyldning må mængden ikke overskride 40 liter i minuttet.
Hvis den anslåede distance mellem to service er 12.500 miles (20.000 km) for Euro 5.0 eller mere en d 4 påfyldninger af brændstof, ca. 3.000 miles (5.000 km) for Euro 6.2, anbefaler vi, at du besøger en autoriseret Toyota forhandler eller værksted, eller en anden kvalificeret fagmand, for den nødvendige påfyldning.
Kontakt venligst din autoriserede Toyota forhandler eller værksted, eller anden kvalificeret og korrekt udstyret fagmand for at bekræfte din 'Euro' emissionsstandard.
Praktiske informationer

279

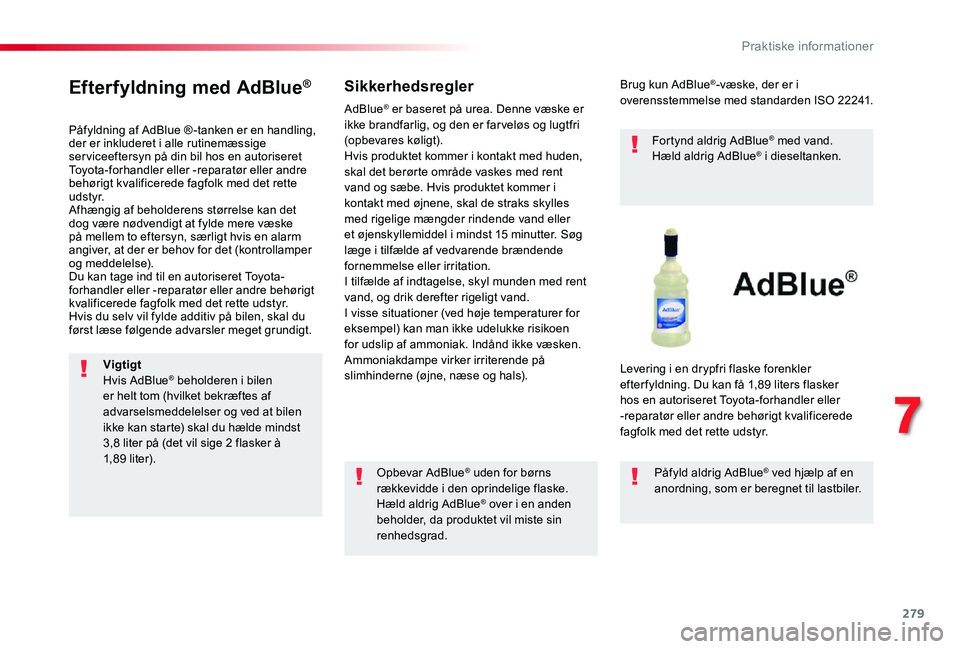

Efterfyldning med AdBlue®
Påfyldning af AdBlue ® -tanken er en handling, der er inkluderet i alle rutinemæssige ser viceeftersyn på din bil hos en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.Afhængig af beholderens størrelse kan det dog være nødvendigt at fylde mere væske på mellem to eftersyn, særligt hvis en alarm angiver, at der er behov for det (kontrollamper og meddelelse).Du kan tage ind til en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.Hvis du selv vil fylde additiv på bilen, skal du først læse følgende advarsler meget grundigt.
Sikkerhedsregler
Opbevar AdBlue® uden for børns rækkevidde i den oprindelige flaske.Hæld aldrig AdBlue® over i en anden beholder, da produktet vil miste sin renhedsgrad.
Brug kun AdBlue®-væske, der er i overensstemmelse med standarden ISO 22241.
Fortynd aldrig AdBlue® med vand.Hæld aldrig AdBlue® i dieseltanken.
Levering i en drypfri flaske forenkler efter fyldning. Du kan få 1,89 liters flasker hos en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Påfyld aldrig AdBlue® ved hjælp af en anordning, som er beregnet til lastbiler.
AdBlue® er baseret på urea. Denne væske er ikke brandfarlig, og den er far veløs og lugtfri (opbevares køligt).Hvis produktet kommer i kontakt med huden, skal det berørte område vaskes med rent vand og sæbe. Hvis produktet kommer i kontakt med øjnene, skal de straks skylles med rigelige mængder rindende vand eller et øjenskyllemiddel i mindst 15 minutter. Søg
læge i tilfælde af vedvarende brændende fornemmelse eller irritation.I tilfælde af indtagelse, skyl munden med rent vand, og drik derefter rigeligt vand.I visse situationer (ved høje temperaturer for eksempel) kan man ikke udelukke risikoen for udslip af ammoniak. Indånd ikke væsken. Ammoniakdampe virker irriterende på slimhinderne (øjne, næse og hals).VigtigtHvis AdBlue® beholderen i bilen er helt tom (hvilket bekræftes af advarselsmeddelelser og ved at bilen ikke kan starte) skal du hælde mindst 3,8 liter på (det vil sige 2 flasker à 1,8 9 liter).
7
