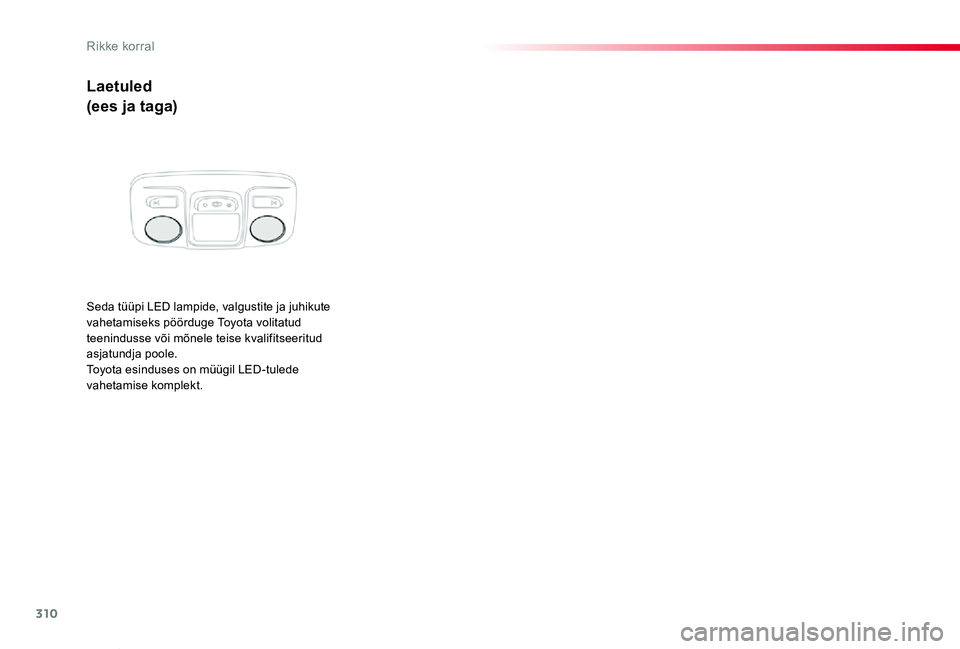

Laetuled
(ees ja taga)
Seda tüüpi LED lampide, valgustite ja juhikute vahetamiseks pöörduge Toyota volitatud teenindusse või mõnele teise kvalifitseeritud asjatundja poole.Toyota esinduses on müügil LED-tulede vahetamise komplekt.
Rikke korral

311
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
F Võtke kaas lahti, tõmmates ülaosast vasakult ja seejärel paremalt poolt.F Eemaldage kaas täielikult.
ÕigeVale
Näpitsad

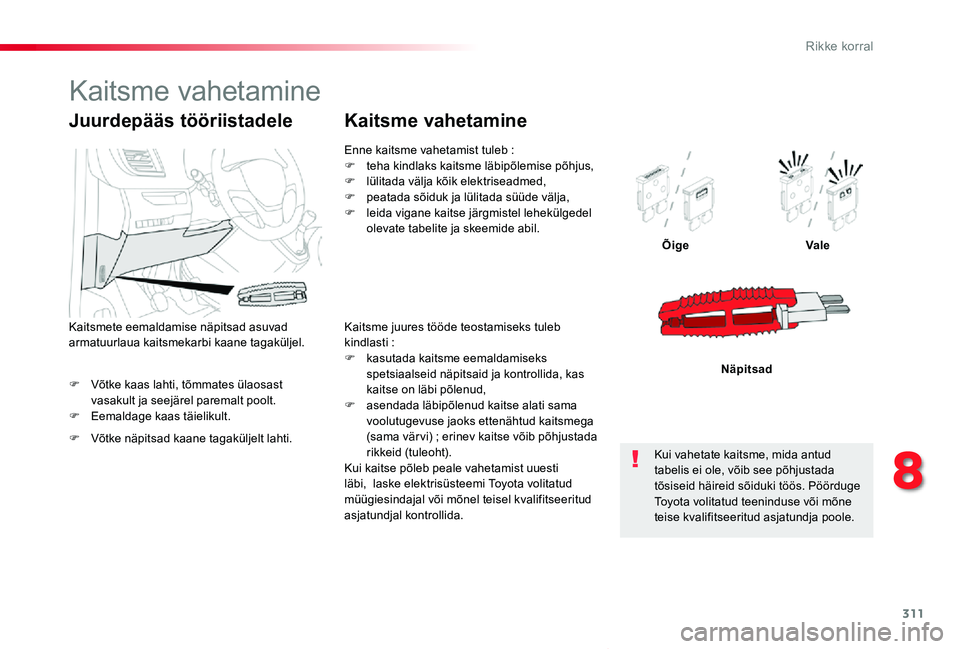

Juurdepääs tööriistadele
F Võtke näpitsad kaane tagaküljelt lahti.
Kaitsmete eemaldamise näpitsad asuvad armatuurlaua kaitsmekarbi kaane tagaküljel.
Enne kaitsme vahetamist tuleb :F teha kindlaks kaitsme läbipõlemise põhjus,F lülitada välja kõik elektriseadmed,F peatada sõiduk ja lülitada süüde välja,F leida vigane kaitse järgmistel lehekülgedel olevate tabelite ja skeemide abil.
Kaitsme vahetamine
Kaitsme juures tööde teostamiseks tuleb kindlasti :F kasutada kaitsme eemaldamiseks spetsiaalseid näpitsaid ja kontrollida, kas kaitse on läbi põlenud,F asendada läbipõlenud kaitse alati sama voolutugevuse jaoks ettenähtud kaitsmega (sama vär vi) ; erinev kaitse võib põhjustada rikkeid (tuleoht).Kui kaitse põleb peale vahetamist uuesti läbi, laske elektrisüsteemi Toyota volitatud müügiesindajal või mõnel teisel kvalifitseeritud asjatundjal kontrollida.
Kui vahetate kaitsme, mida antud tabelis ei ole, võib see põhjustada tõsiseid häireid sõiduki töös. Pöörduge Toyota volitatud teeninduse või mõne teise kvalifitseeritud asjatundja poole.
Kaitsme vahetamine
8
Rikke korral

312
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Toyota ei kanna rahalist vastutust selliste lisaseadmete paigaldamisest tekkinud rikete eest, mida ei toodete ega soovitata Toyota poolt ; sama kehtib lubatud lisaseadmete valest (eeskirjadele mittevastavast) paigaldamisest tekkinud rikete korral, eriti, kui seadmete voolutarbimine kokku ületab 10 milliamprit.
Elektriliste lisaseadmete paigaldamine
Teie sõiduki elektrisüsteem on ette nähtud töötamiseks sõiduki standard- või lisavarustusega.Enne muude elektriseadmete või lisatarvikute paigaldamist pöörduge Toyota volitatud teenindusse või mõnele teise kvalifitseeritud asjatundja poole.
Põhjalikumat infot haakeseadme või takso varustuse paigaldamise kohta saate Toyota esindusest.
Armatuurlauas asuv
kaitsmekarp

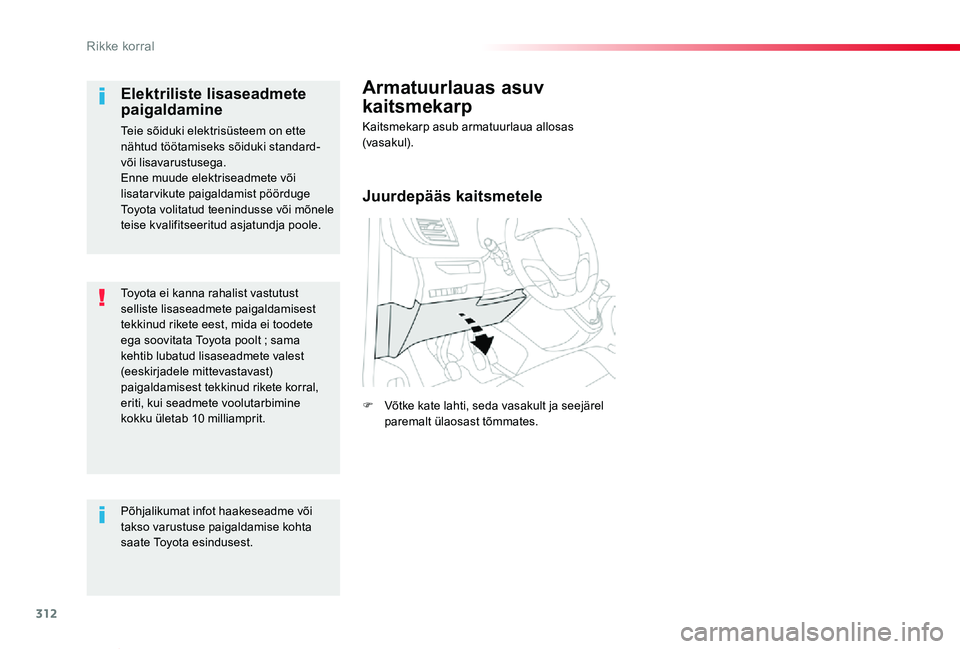

Kaitsmekarp asub armatuurlaua allosas (vasakul).
Juurdepääs kaitsmetele
F Võtke kate lahti, seda vasakult ja seejärel paremalt ülaosast tõmmates.
Rikke korral

313
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019

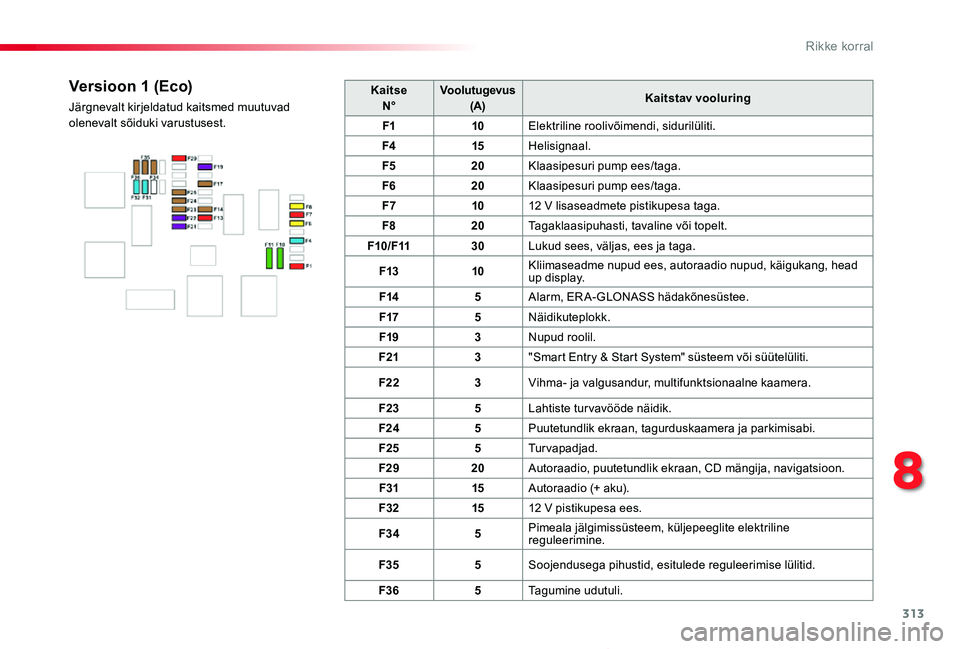

KaitseN°Voolutugevus(A)Kaitstav vooluring
F110Elektriline roolivõimendi, sidurilüliti.
F415Helisignaal.
F520Klaasipesuri pump ees/taga.
F620Klaasipesuri pump ees/taga.
F71012 V lisaseadmete pistikupesa taga.
F820Tagaklaasipuhasti, tavaline või topelt.
F10/F1130Lukud sees, väljas, ees ja taga.
F1310Kliimaseadme nupud ees, autoraadio nupud, käigukang, head up display.
F145Alarm, ERA-GLONASS hädakõnesüstee.
F175Näidikuteplokk.
F193Nupud roolil.
F213"Smart Entry & Start System" süsteem või süütelüliti.
F223Vihma- ja valgusandur, multifunktsionaalne kaamera.
F235Lahtiste turvavööde näidik.
F245Puutetundlik ekraan, tagurduskaamera ja parkimisabi.
F255Turvapadjad.
F2920Autoraadio, puutetundlik ekraan, CD mängija, navigatsioon.
F3115Autoraadio (+ aku).
F321512 V pistikupesa ees.
F345Pimeala jälgimissüsteem, küljepeeglite elektriline reguleerimine.
F355Soojendusega pihustid, esitulede reguleerimise lülitid.
F365Tagumine udutuli.
Versioon 1 (Eco)
Järgnevalt kirjeldatud kaitsmed muutuvad olenevalt sõiduki varustusest.
8
Rikke korral

314
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
KaitsmeN°Voolutugevus (A)Kaitstav vooluring
F13"Smart Entry & Start System" süsteem või süütelüliti.
F55Puutetundlik ekraan, tagurduskaamera ja parkimisabi.
F710Kliimaseadme tagumine lüliti, Hi-Fi võimendi.
F820Tagaklaasipuhasti, tavaline või topelt.
F10/F1130Lukud sees, väljas, ees ja taga.
F123Alarm.
F171012 V lisaseadmete pistikupesa taga.
F185ERA-GLONASS hädakõnesüstee.
F213Tagumine udutuli.
F223Kindalaeka valgustus, laetuled taga.
F235Pimeala jälgimissüsteem, küljepeeglite elektriline reguleerimine.
F245Nupud roolil.
F255Esitulede reguleerimise lüliti.
F263Lahtiste turvavööde näidik.
F273Vihma- ja valgusandur, multifunktsionaalne kaamera.
F2810Kliimaseadme nupud ees, autoraadio nupud, käigukang, head up display.
F30A või B15Autoraadio (+ aku).
F315Turvapadjad.
F331512 V lisaseadmete pistikupesa ees.
F355Näidikuteplokk.
F3620Autoraadio, puutetundlik ekraan, CD mängija, navigatsioon.

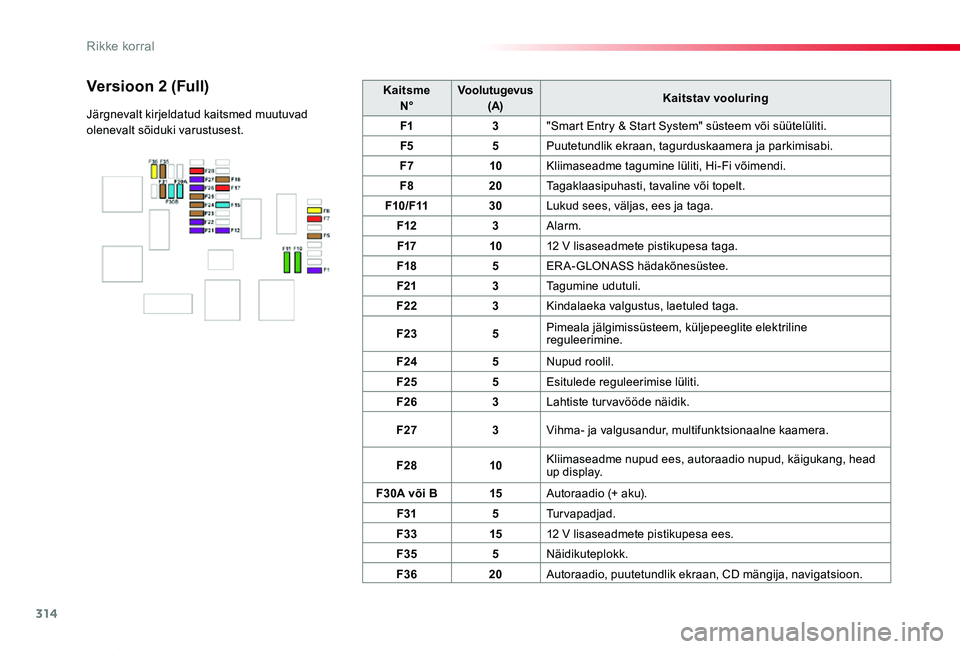

Versioon 2 (Full)
Järgnevalt kirjeldatud kaitsmed muutuvad olenevalt sõiduki varustusest.
Rikke korral

315
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019

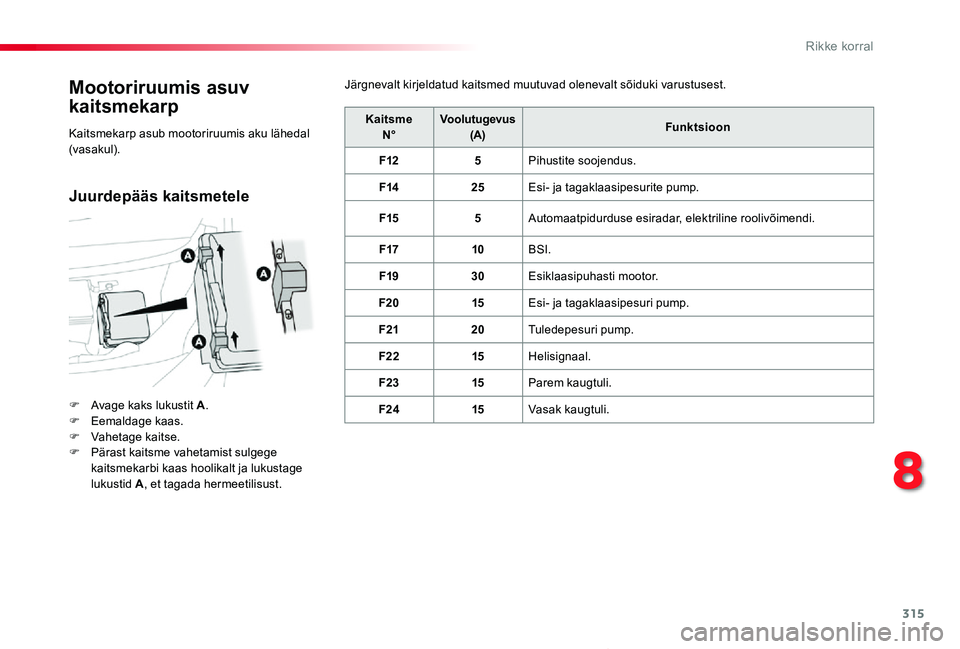

Mootoriruumis asuv
kaitsmekarp
F Avage kaks lukustit A.F Eemaldage kaas.F Vahetage kaitse.F Pärast kaitsme vahetamist sulgege kaitsmekarbi kaas hoolikalt ja lukustage lukustid A, et tagada hermeetilisust.
KaitsmeN°Voolutugevus(A)Funktsioon
F125Pihustite soojendus.
F1425Esi- ja tagaklaasipesurite pump.
F155Automaatpidurduse esiradar, elektriline roolivõimendi.
F1710BSI.
F1930Esiklaasipuhasti mootor.
F2015Esi- ja tagaklaasipesuri pump.
F2120Tuledepesuri pump.
F2215Helisignaal.
F2315Parem kaugtuli.
F2415Vasak kaugtuli.
Kaitsmekarp asub mootoriruumis aku lähedal (vasakul).
Järgnevalt kirjeldatud kaitsmed muutuvad olenevalt sõiduki varustusest.
Juurdepääs kaitsmetele
8
Rikke korral

316
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019

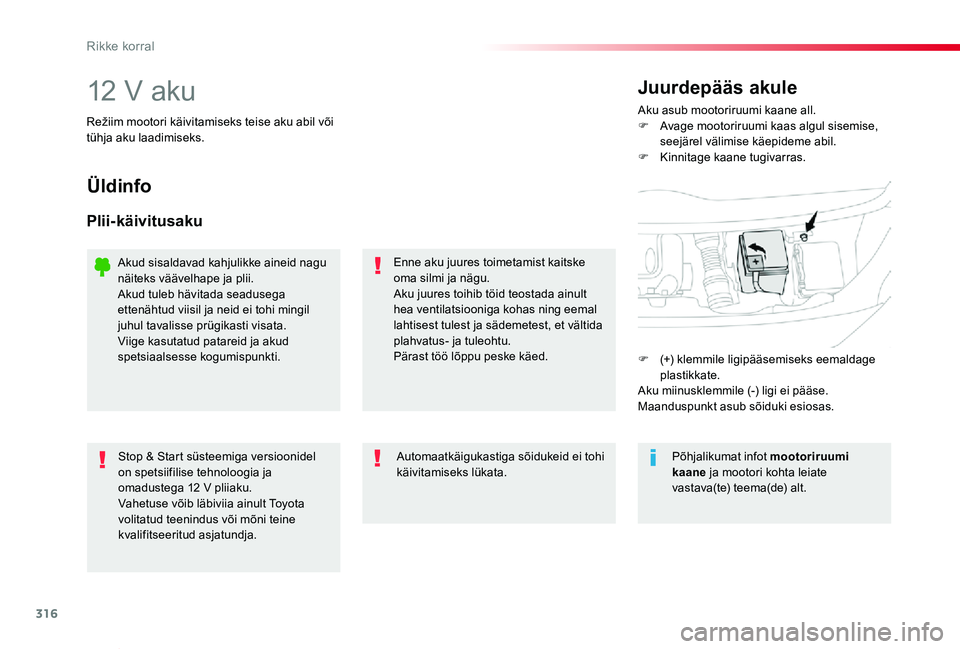

12 V akuAku asub mootoriruumi kaane all.F Avage mootoriruumi kaas algul sisemise, seejärel välimise käepideme abil.F Kinnitage kaane tugivarras.
Juurdepääs akule
Režiim mootori käivitamiseks teise aku abil või tühja aku laadimiseks.
Üldinfo
Plii-käivitusaku
Enne aku juures toimetamist kaitske oma silmi ja nägu.Aku juures toihib töid teostada ainult hea ventilatsiooniga kohas ning eemal lahtisest tulest ja sädemetest, et vältida plahvatus- ja tuleohtu.Pärast töö lõppu peske käed.
Stop & Start süsteemiga versioonidel on spetsiifilise tehnoloogia ja omadustega 12 V pliiaku.Vahetuse võib läbiviia ainult Toyota volitatud teenindus või mõni teine kvalifitseeritud asjatundja.
Automaatkäigukastiga sõidukeid ei tohi käivitamiseks lükata.
Akud sisaldavad kahjulikke aineid nagu näiteks väävelhape ja plii.Akud tuleb hävitada seadusega ettenähtud viisil ja neid ei tohi mingil juhul tavalisse prügikasti visata.Viige kasutatud patareid ja akud spetsiaalsesse kogumispunkti.
Põhjalikumat infot mootoriruumi kaane ja mootori kohta leiate vastava(te) teema(de) alt.
F (+) klemmile ligipääsemiseks eemaldage plastikkate.Aku miinusklemmile (-) ligi ei pääse.Maanduspunkt asub sõiduki esiosas.
Rikke korral

317
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Käivitamine teise aku abil
Ärge käivitage kunagi mootorit akut laadijaga ühendades.Ärge kunagi kasutage laadijat-käivitusseadet, mis on mõeldud 24 V või suurema pingega akude jaoks.Kontrollige eelnevalt, kas abiaku nominaalpinge on 12 V ja maksimaalne maht võrdub tühja aku omaga.Kaks sõidukit ei tohi omavahel kokku puutuda.Lülitage välja mõlema sõiduki kõik elektritarbijad (autoraadio, klaasipuhasti, tuled...).Veenduge, et laadimisjuhtmed ei
asuks mootori liikuvate osade lähedal (ventilaator, rihm...).Ärge võtke lahti (+) klemmi, kui mootor töötab.

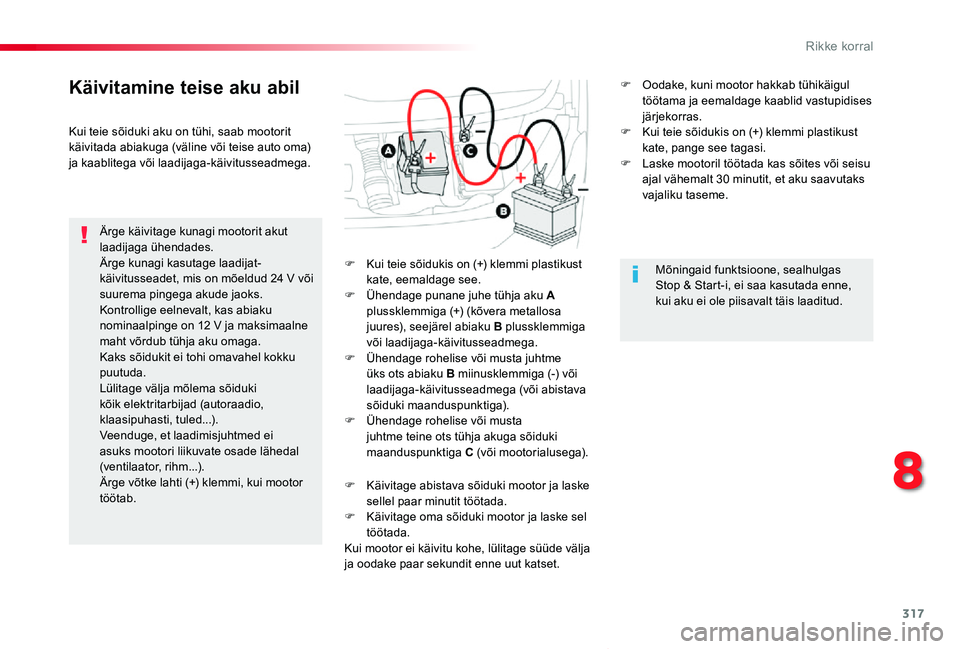

F Kui teie sõidukis on (+) klemmi plastikust kate, eemaldage see.F Ühendage punane juhe tühja aku A plussklemmiga (+) (kõvera metallosa juures), seejärel abiaku B plussklemmiga või laadijaga-käivitusseadmega.F Ühendage rohelise või musta juhtme üks ots abiaku B miinusklemmiga (-) või laadijaga-käivitusseadmega (või abistava sõiduki maanduspunktiga).F Ühendage rohelise või musta juhtme teine ots tühja akuga sõiduki maanduspunktiga C (või mootorialusega).
F Käivitage abistava sõiduki mootor ja laske sellel paar minutit töötada.F Käivitage oma sõiduki mootor ja laske sel töötada.
Kui mootor ei käivitu kohe, lülitage süüde välja ja oodake paar sekundit enne uut katset.
Kui teie sõiduki aku on tühi, saab mootorit käivitada abiakuga (väline või teise auto oma) ja kaablitega või laadijaga-käivitusseadmega.
Mõningaid funktsioone, sealhulgas Stop & Start-i, ei saa kasutada enne, kui aku ei ole piisavalt täis laaditud.
F Oodake, kuni mootor hakkab tühikäigul töötama ja eemaldage kaablid vastupidises järjekorras.F Kui teie sõidukis on (+) klemmi plastikust kate, pange see tagasi.F Laske mootoril töötada kas sõites või seisu ajal vähemalt 30 minutit, et aku saavutaks vajaliku taseme.
8
Rikke korral

318
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Aku optimaalse kasutusea tagamiseks tuleb aku laetuse taset alati piisavana hoida.Järgmistel juhtudel tuleb akut laadida :- kui sõidate peamiselt lühikesi vahemaid,- kui kavatsete sõiduki mitmeks nädalaks seisma jätta.Pöörduge Toyota volitatud teeninduse või mõne teise kvalifitseeritud asjatundja poole.
Aku laadimine laadijaga
F Lülitage süüde välja.F Lülitage kõik elektritarbijad välja (autoraadio, tuled, klaasipuhastid...).
Kui kavatsete oma sõiduki akut ise laadida. kasutage selleks ainult 12 V nominaalpingega pliiakude jaoks mõeldud laadijat.
Täitke laadija tootja poolt antud kasutusjuhiseid.Ärge vahetage aku klemme omavahel ära.
Ärge üritage laadida külmunud akut. Plahvatusoht !Kui aku on olnud külmunud, laske seda Toyota volitatud teeninduses või mõne teise kvalifitseeritud asjatundja juures kontrollida, kes teeb kindlaks, et sisemised komponendid ei ole kahjustatud, korpus ei ole vigastatud, mis võib tekitada toksilise ja korrosiivse happe lekkeid.
Selle sildi olemasolu korral tuleb kasutada ainult 12 V laadijat, vastasel juhul võite Stop & Start süsteemiga seotud elektriseadmeid korvamatult kahjustada.
Akut ei pea lahti ühendama.

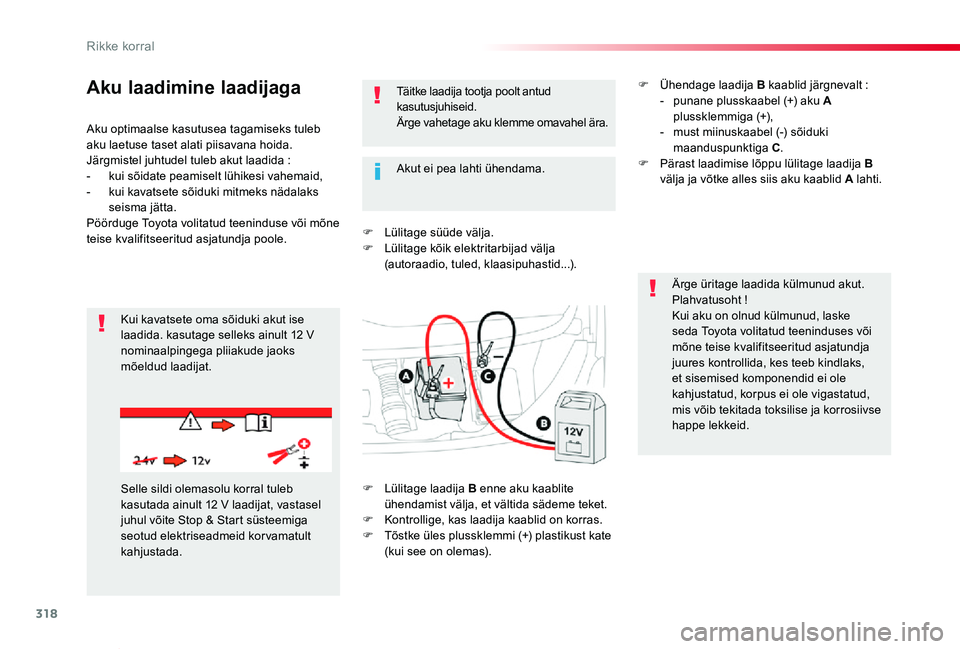

F Lülitage laadija B enne aku kaablite ühendamist välja, et vältida sädeme teket.F Kontrollige, kas laadija kaablid on korras.F Tõstke üles plussklemmi (+) plastikust kate (kui see on olemas).
F Ühendage laadija B kaablid järgnevalt :- punane plusskaabel (+) aku A plussklemmiga (+),- must miinuskaabel (-) sõiduki maanduspunktiga C.F Pärast laadimise lõppu lülitage laadija B välja ja võtke alles siis aku kaablid A lahti.
Rikke korral

319
Proace verso_et_Chap08_En-cas-de-panne_ed01-2019
Ärge plaadile liiga tugevalt vajutage, sest kui kaabli klemm on halvasti paigas, lukustumist ei toimu ja te peate otsast alustama.
Aku lahtiühendamine
Mootori käivitamiseks vajaliku taseme säilitamiseks ühendage aku lahti, kui kavatsete sõiduki väga pikaks ajaks seisma jätta.Enne aku lahtiühendamist lülitage süüde välja.F sulgege uksed, pakiruumi luuk, aknad, katuseluuk,F lülitage välja elektrit tarbivad seadmed
(autoraadio, klaasipuhastid, tuled...),F lülitage süüde välja ja oodake neli minutit.Pärast akule juurdepääsu piisab sellest, kui ühendate lahti (+) klemmi.

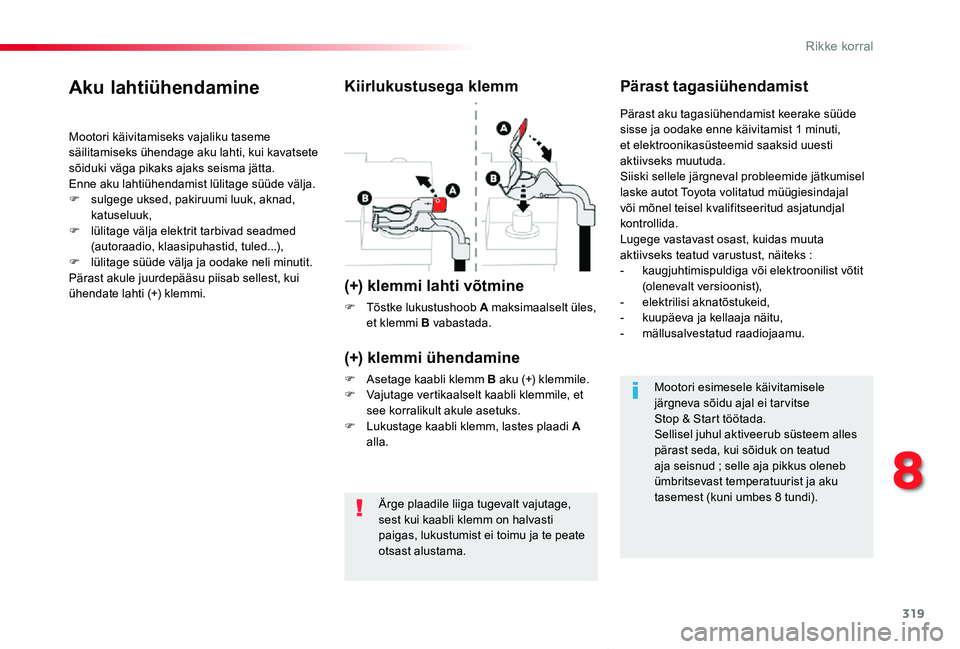

Kiirlukustusega klemm
(+) klemmi lahti võtmine
F Tõstke lukustushoob A maksimaalselt üles, et klemmi B vabastada.
Pärast tagasiühendamist
(+) klemmi ühendamine
F Asetage kaabli klemm B aku (+) klemmile.F Vajutage vertikaalselt kaabli klemmile, et see korralikult akule asetuks.F Lukustage kaabli klemm, lastes plaadi A alla.
Pärast aku tagasiühendamist keerake süüde sisse ja oodake enne käivitamist 1 minuti, et elektroonikasüsteemid saaksid uuesti aktiivseks muutuda.Siiski sellele järgneval probleemide jätkumisel laske autot Toyota volitatud müügiesindajal või mõnel teisel kvalifitseeritud asjatundjal kontrollida.Lugege vastavast osast, kuidas muuta
aktiivseks teatud varustust, näiteks :- kaugjuhtimispuldiga või elektroonilist võtit (olenevalt versioonist),- elektrilisi aknatõstukeid,- kuupäeva ja kellaaja näitu,- mällusalvestatud raadiojaamu.
Mootori esimesele käivitamisele järgneva sõidu ajal ei tar vitse Stop & Start töötada.Sellisel juhul aktiveerub süsteem alles
pärast seda, kui sõiduk on teatud aja seisnud ; selle aja pikkus oleneb ümbritsevast temperatuurist ja aku tasemest (kuni umbes 8 tundi).
8
Rikke korral
