TOYOTA PROACE VERSO 2019 Lietošanas Instrukcija (in Latvian)

300
Proace Verso_lv_Chap08_En-cas-de-panne_ed01-2019

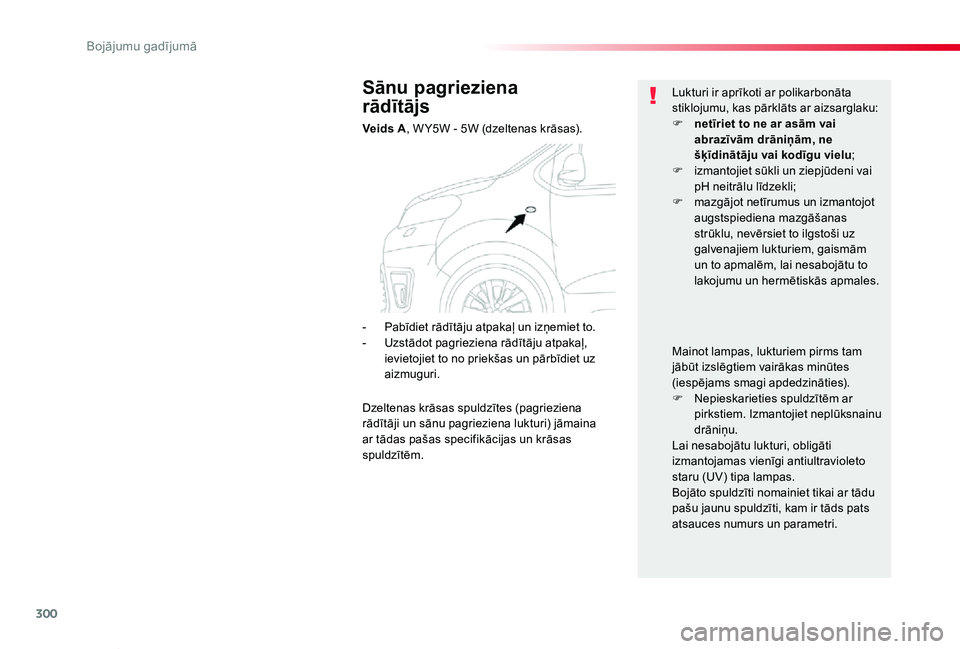

Sānu pagrieziena
rādītājs
Veids A, W Y5W - 5W (dzeltenas krāsas).
Lukturi ir aprīkoti ar polikarbonāta stiklojumu, kas pārklāts ar aizsarglaku:F netīriet to ne ar asām vai abrazīvām drāniņām, ne šķīdinātāju vai kodīgu vielu;F izmantojiet sūkli un ziepjūdeni vai pH neitrālu līdzekli;F mazgājot netīrumus un izmantojot augstspiediena mazgāšanas strūklu, nevērsiet to ilgstoši uz galvenajiem lukturiem, gaismām un to apmalēm, lai nesabojātu to lakojumu un hermētiskās apmales.
Mainot lampas, lukturiem pirms tam jābūt izslēgtiem vairākas minūtes (iespējams smagi apdedzināties).F Nepieskarieties spuldzītēm ar pirkstiem. Izmantojiet neplūksnainu drāniņu.Lai nesabojātu lukturi, obligāti izmantojamas vienīgi antiultravioleto staru (UV) tipa lampas.Bojāto spuldzīti nomainiet tikai ar tādu pašu jaunu spuldzīti, kam ir tāds pats atsauces numurs un parametri.
- Pabīdiet rādītāju atpakaļ un izņemiet to.- Uzstādot pagrieziena rādītāju atpakaļ, ievietojiet to no priekšas un pārbīdiet uz aizmuguri.
Dzeltenas krāsas spuldzītes (pagrieziena rādītāji un sānu pagrieziena lukturi) jāmaina ar tādas pašas specifikācijas un krāsas
spuldzītēm.
Bojājumu gadījumā

301
Proace Verso_lv_Chap08_En-cas-de-panne_ed01-2019
Ievietojot atpakaļ savienotājvadu un spuldzīti lukturī, ievietojiet visu komplektu tā, lai būtu sadzirdams saslēgšanās klikšķis.

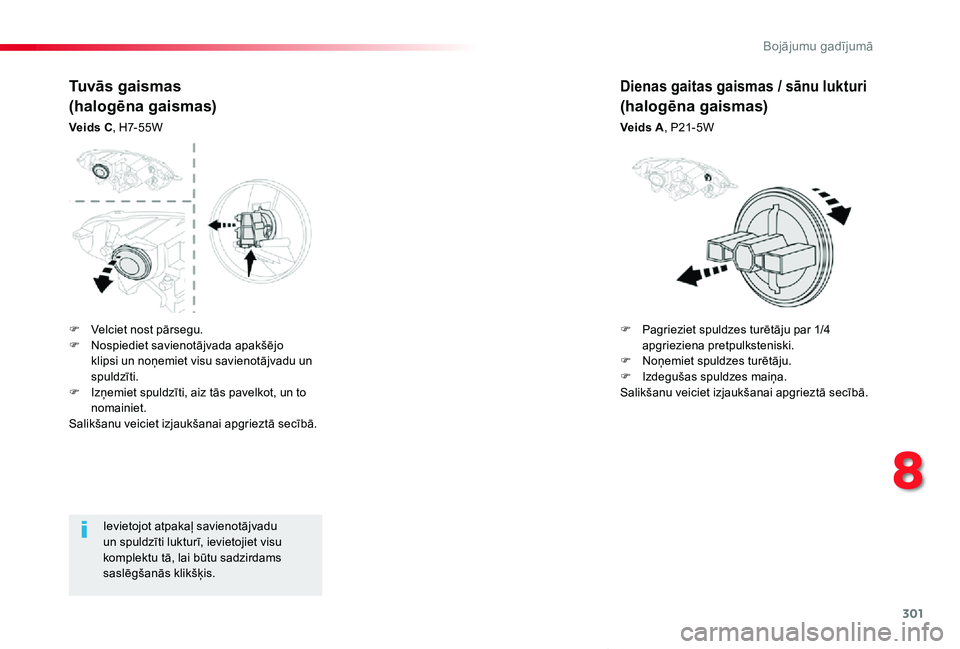

Tuvās gaismas
(halogēna gaismas)
Veids C, H7-55W
Dienas gaitas gaismas / sānu lukturi
(halogēna gaismas)
Veids A, P21-5W
F Velciet nost pārsegu. F Nospiediet savienotājvada apakšējo klipsi un noņemiet visu savienotājvadu un spuldzīti.F Izņemiet spuldzīti, aiz tās pavelkot, un to nomainiet.Salikšanu veiciet izjaukšanai apgrieztā secībā.
F Pagrieziet spuldzes turētāju par 1/4 apgrieziena pretpulksteniski.F Noņemiet spuldzes turētāju.F Izdegušas spuldzes maiņa. Salikšanu veiciet izjaukšanai apgrieztā secībā.
8
Bojājumu gadījumā

302
Proace Verso_lv_Chap08_En-cas-de-panne_ed01-2019
Uzmanīgi ar zonu, kas atrodas aiz labās puses luktura (automašīnas braukšanas virzienā), kas var būt karsta un radīt apdegumu risku (atgāzēšanas caurules).
(Labās vai kreisās puses) pagrieziena rādītāju signāllampiņas ātrāka mirgošana norāda uz attiecīgās puses spuldzītes bojājumu.
Pagrieziena rādītāji
(halogēna gaismas)
Veids B, PY21W-21W (oranžs)
Tālās gaismas
(halogēna gaismas)
Veids C, H1-55W
F Velciet nost pārsegu. F Nospiediet savienotājvada apakšējo klipsi un noņemiet visu savienotājvadu un spuldzīti.F Izņemiet spuldzīti, to pavelkot, un to nomainiet.Salikšanu veiciet izjaukšanai apgrieztā secībā.
F Pagrieziet spuldzes turētāju par 1/4 apgrieziena pretpulksteniski.F Izņemiet spuldzītes patronu.F Nomainiet bojāto spuldzīti.Lai uzstādītu atpakaļ, veiciet iepriekšminētās darbības apgrieztā secībā.
Bojājumu gadījumā

303
Proace Verso_lv_Chap08_En-cas-de-panne_ed01-2019

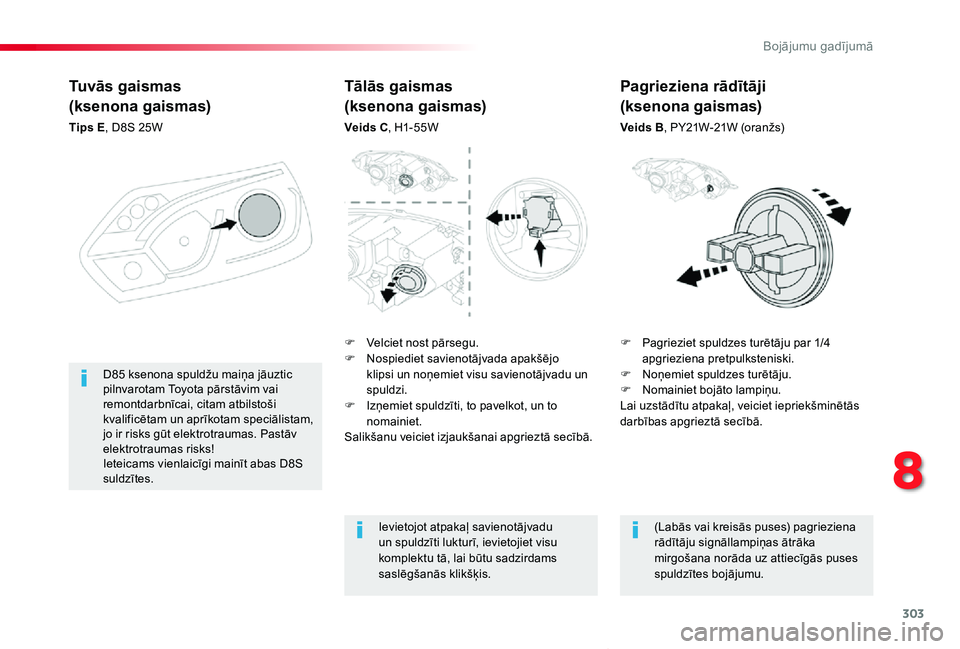

Tuvās gaismas
(ksenona gaismas)
Tips E, D8S 25W
F Pagrieziet spuldzes turētāju par 1/4 apgrieziena pretpulksteniski.F Noņemiet spuldzes turētāju.F Nomainiet bojāto lampiņu.Lai uzstādītu atpakaļ, veiciet iepriekšminētās darbības apgrieztā secībā.
D85 ksenona spuldžu maiņa jāuztic pilnvarotam Toyota pārstāvim vai remontdarbnīcai, citam atbilstoši kvalificētam un aprīkotam speciālistam, jo ir risks gūt elektrotraumas. Pastāv elektrotraumas risks!Ieteicams vienlaicīgi mainīt abas D8S suldzītes.
Tālās gaismas
(ksenona gaismas)
Veids C, H1-55W
Ievietojot atpakaļ savienotājvadu un spuldzīti lukturī, ievietojiet visu komplektu tā, lai būtu sadzirdams saslēgšanās klikšķis.
(Labās vai kreisās puses) pagrieziena rādītāju signāllampiņas ātrāka mirgošana norāda uz attiecīgās puses spuldzītes bojājumu.
Pagrieziena rādītāji
(ksenona gaismas)
Veids B, PY21W-21W (oranžs)
F Velciet nost pārsegu. F Nospiediet savienotājvada apakšējo klipsi un noņemiet visu savienotājvadu un spuldzi.F Izņemiet spuldzīti, to pavelkot, un to nomainiet.Salikšanu veiciet izjaukšanai apgrieztā secībā.
8
Bojājumu gadījumā

304
Proace Verso_lv_Chap08_En-cas-de-panne_ed01-2019

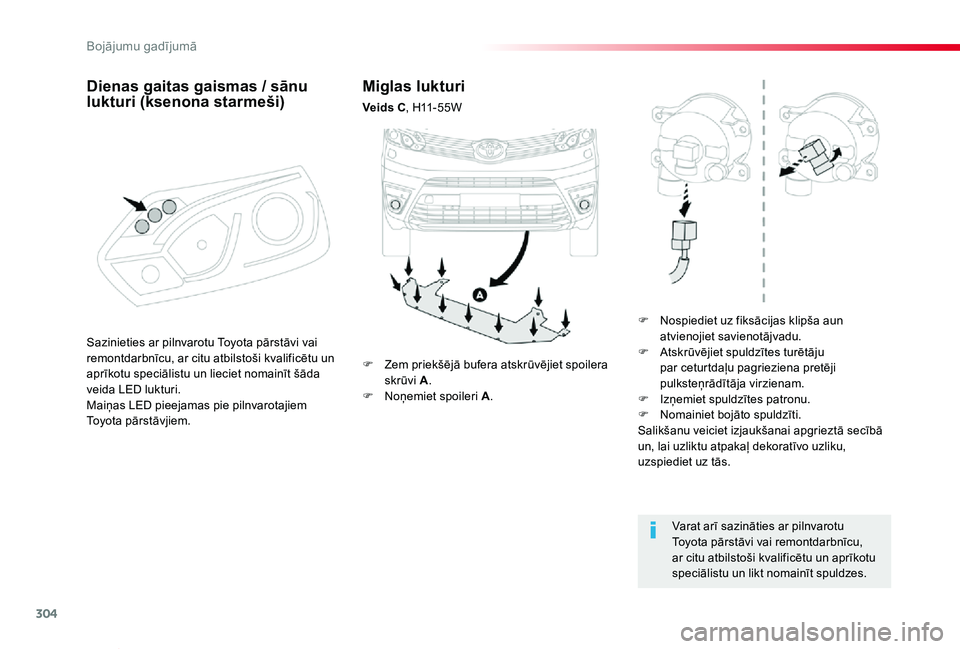

Miglas lukturi
Veids C, H11-55W
F Nospiediet uz fiksācijas klipša aun atvienojiet savienotājvadu.F Atskrūvējiet spuldzītes turētāju par ceturtdaļu pagrieziena pretēji pulksteņrādītāja virzienam.F Izņemiet spuldzītes patronu.F Nomainiet bojāto spuldzīti.Salikšanu veiciet izjaukšanai apgrieztā secībā un, lai uzliktu atpakaļ dekoratīvo uzliku, uzspiediet uz tās.
Varat arī sazināties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, ar citu atbilstoši kvalificētu un aprīkotu speciālistu un likt nomainīt spuldzes.
F Zem priekšējā bufera atskrūvējiet spoilera skrūvi A.F Noņemiet spoileri A.
Sazinieties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, ar citu atbilstoši kvalificētu un aprīkotu speciālistu un lieciet nomainīt šāda veida LED lukturi.Maiņas LED pieejamas pie pilnvarotajiem Toyota pārstāvjiem.
Dienas gaitas gaismas / sānu lukturi (ksenona starmeši)
Bojājumu gadījumā

305
Proace Verso_lv_Chap08_En-cas-de-panne_ed01-2019

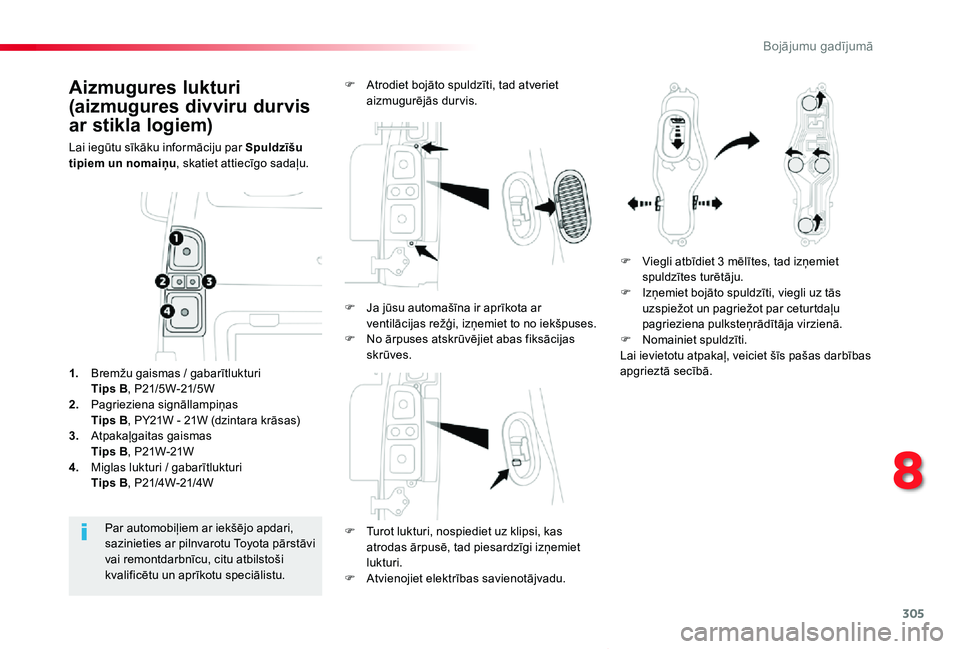

Aizmugures lukturi
(aizmugures divviru durvis
ar stikla logiem)
Lai iegūtu sīkāku informāciju par Spuldzīšu tipiem un nomaiņu, skatiet attiecīgo sadaļu.
F Turot lukturi, nospiediet uz klipsi, kas
atrodas ārpusē, tad piesardzīgi izņemiet lukturi.F Atvienojiet elektrības savienotājvadu.
Par automobiļiem ar iekšējo apdari, sazinieties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, citu atbilstoši kvalificētu un aprīkotu speciālistu.
1. Bremžu gaismas / gabarītlukturi Tips B, P21/5W-21/5W2. Pagrieziena signāllampiņas Tips B, PY21W - 21W (dzintara krāsas)3. Atpakaļgaitas gaismas Tips B, P21W-21W4. Miglas lukturi / gabarītlukturi Tips B, P21/4W-21/4W
F Atrodiet bojāto spuldzīti, tad atveriet aizmugurējās durvis.
F Viegli atbīdiet 3 mēlītes, tad izņemiet spuldzītes turētāju.F Izņemiet bojāto spuldzīti, viegli uz tās uzspiežot un pagriežot par ceturtdaļu pagrieziena pulksteņrādītāja virzienā.F Nomainiet spuldzīti.Lai ievietotu atpakaļ, veiciet šīs pašas darbības apgrieztā secībā.
F Ja jūsu automašīna ir aprīkota ar ventilācijas režģi, izņemiet to no iekšpuses.F No ārpuses atskrūvējiet abas fiksācijas skrūves.
8
Bojājumu gadījumā

306
Proace Verso_lv_Chap08_En-cas-de-panne_ed01-2019
Aizmugurējās numura zīmes apgaismojums
(aizmugures divviru durvis ar stikla logiem)
Veids A, W5W-5W
F Ar smalku skrūvgriezi noņemiet plastmasas pārsegu.F Izmantojot smalku skrūvgriezi, no atvēršanas puses un izbīdiet lampu uz ārpusi.F Atvienojiet elektrības savienotājvadu.F Izņemiet lampu.F Atskrūvējiet spuldzītes turētāju par ceturtdaļu pagrieziena pretēji pulksteņrādītāja virzienam.F Nomainiet bojāto spuldzīti.Lai ievietotu atpakaļ, nospiediet uz spuldzītes, lai to nostiprinātu.
Trešā STOP gaisma
(aizmugures divviru durvis ar stikla logiem)
Veids A, W5W-5W
Lai ieliktu vietā, nospiediet uz caurspīdīgās virsmas, līdz tas nofiksējas.
F Atveriet aizmugurējās kreisās puses durvis.F Ievietojiet tievu skrūvgriezi caurspīdīgās virsmas ārējās gropēs.F Lai tas atknipsētos, paspiediet to uz āru.F Noņemiet caurspīdīgo virsmu.F Nomainiet izdegušo spuldzīti.
Bojājumu gadījumā

307
Proace Verso_lv_Chap08_En-cas-de-panne_ed01-2019

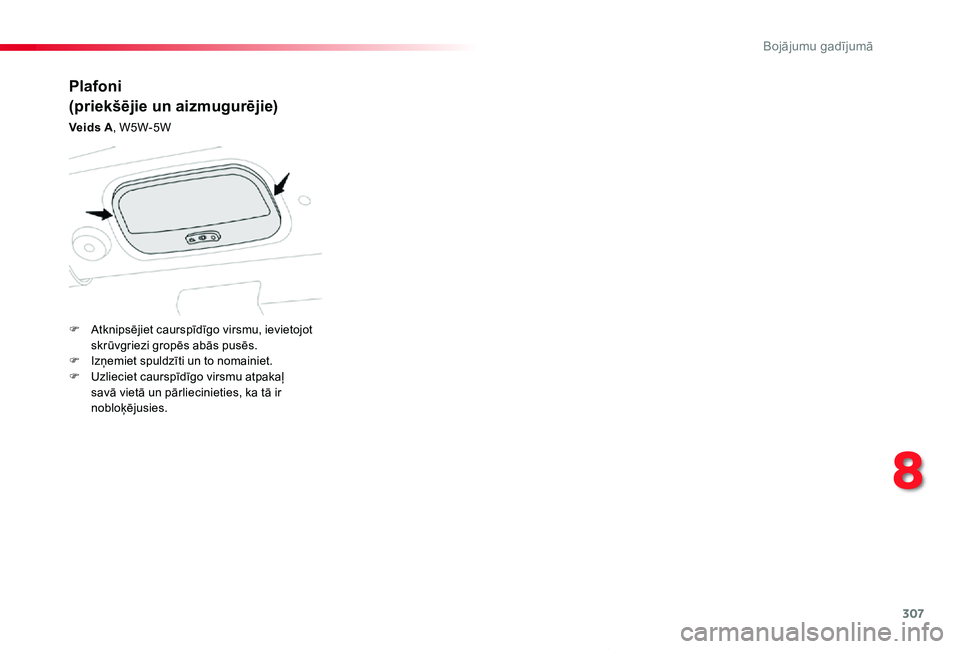

Plafoni
(priekšējie un aizmugurējie)
Veids A, W5W-5W
F Atknipsējiet caurspīdīgo virsmu, ievietojot skrūvgriezi gropēs abās pusēs.F Izņemiet spuldzīti un to nomainiet.F Uzlieciet caurspīdīgo virsmu atpakaļ savā vietā un pārliecinieties, ka tā ir nobloķējusies.
8
Bojājumu gadījumā

308
Proace Verso_lv_Chap08_En-cas-de-panne_ed01-2019

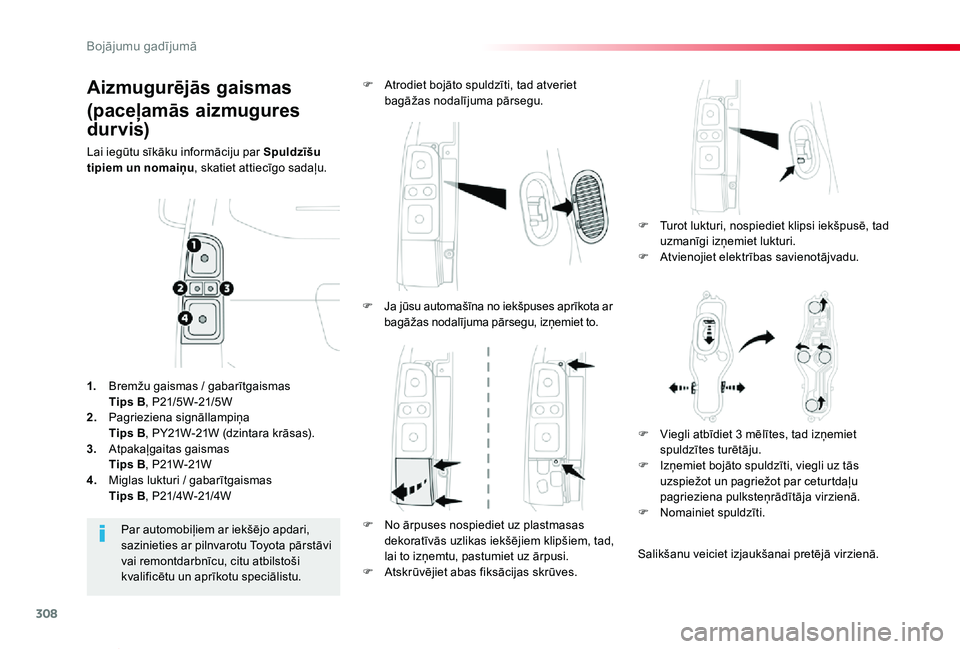

Aizmugurējās gaismas
(paceļamās aizmugures
dur vis)
Lai iegūtu sīkāku informāciju par Spuldzīšu tipiem un nomaiņu, skatiet attiecīgo sadaļu.
F Turot lukturi, nospiediet klipsi iekšpusē, tad uzmanīgi izņemiet lukturi.
F Atvienojiet elektrības savienotājvadu.
F Atrodiet bojāto spuldzīti, tad atveriet bagāžas nodalījuma pārsegu.
Par automobiļiem ar iekšējo apdari, sazinieties ar pilnvarotu Toyota pārstāvi vai remontdarbnīcu, citu atbilstoši kvalificētu un aprīkotu speciālistu.
1. Bremžu gaismas / gabarītgaismas Tips B, P21/5W-21/5W2. Pagrieziena signāllampiņa Tips B, PY21W-21W (dzintara krāsas).
3. Atpakaļgaitas gaismas Tips B, P21W-21W4. Miglas lukturi / gabarītgaismas Tips B, P21/4W-21/4W
F Ja jūsu automašīna no iekšpuses aprīkota ar bagāžas nodalījuma pārsegu, izņemiet to.
F No ārpuses nospiediet uz plastmasas dekoratīvās uzlikas iekšējiem klipšiem, tad, lai to izņemtu, pastumiet uz ārpusi.F Atskrūvējiet abas fiksācijas skrūves.
F Viegli atbīdiet 3 mēlītes, tad izņemiet spuldzītes turētāju.F Izņemiet bojāto spuldzīti, viegli uz tās uzspiežot un pagriežot par ceturtdaļu pagrieziena pulksteņrādītāja virzienā.F Nomainiet spuldzīti.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Bojājumu gadījumā

309
Proace Verso_lv_Chap08_En-cas-de-panne_ed01-2019
Lai ieliktu vietā, nospiediet uz caurspīdīgās virsmas, līdz tas nofiksējas.
F Atknipsējiet apšuvumu no abiem galiem, ļaujot tam karāties no lejas uz augšu.F Lai atknipsētu apšuvuma centrālos stiprinājumus, pavelciet aiz tās, tad to noņemiet.F Izmantojot smalku skrūvgriezi, no atvēršanas puses un izbīdiet lampu uz ārpusi.F Atvienojiet elektrības savienotājvadu.F Izņemiet lampu.F Atskrūvējiet spuldzītes turētāju par ceturtdaļu pagrieziena pretēji pulksteņrādītāja virzienam.F Nomainiet bojāto spuldzīti.
Salikšanu veiciet izjaukšanai pretējā virzienā.Lai lukturi ievietotu atpakaļ apšuvumā, uzspiediet uz tā, lai nostiprinātu.

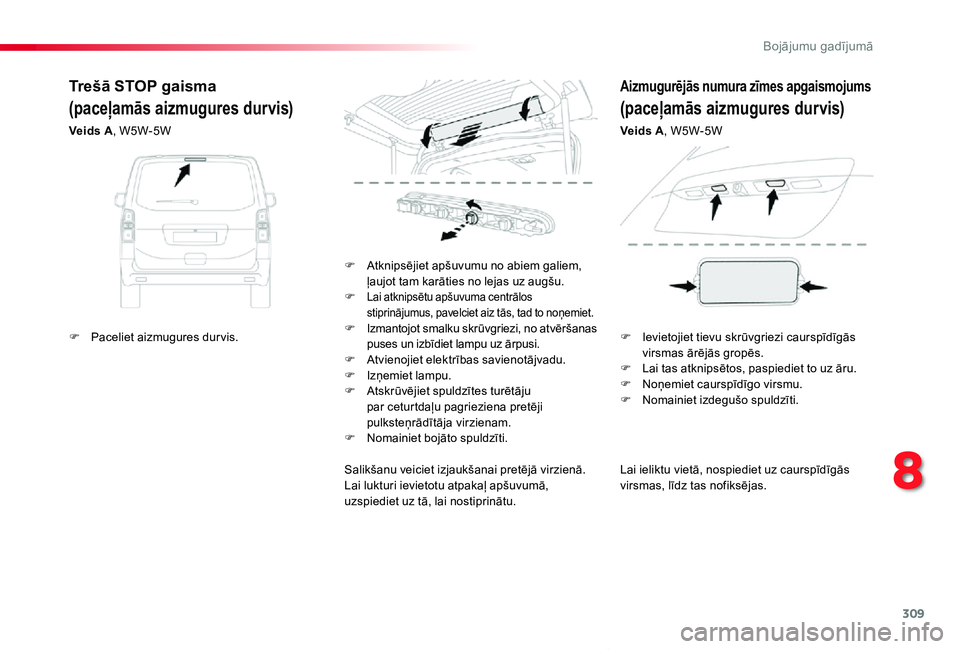

Trešā STOP gaisma
(paceļamās aizmugures durvis)
Veids A, W5W-5W
Aizmugurējās numura zīmes apgaismojums
(paceļamās aizmugures durvis)
Veids A, W5W-5W
F Paceliet aizmugures durvis.F Ievietojiet tievu skrūvgriezi caurspīdīgās virsmas ārējās gropēs.F Lai tas atknipsētos, paspiediet to uz āru.F Noņemiet caurspīdīgo virsmu.F Nomainiet izdegušo spuldzīti.
8
Bojājumu gadījumā
